1 Tworzenie rozwiązań hybrydowych w ramach Office 365 Jak optymalnie wykorzystać zalety dwóch platform Jacek Światowiak, Architekt Systemów IT MCT MVP Directory Services Konrad Sagała, Architekt Systemów IT MCT MVP Exchange APN Promise S.A.

2 Agenda Środowiska on-premises, cloud i hybrydowe Planowanie i budowa hybryd Lync Integracja z Office 365 w zakresie Lync w tym usług telefonicznych (Voice)

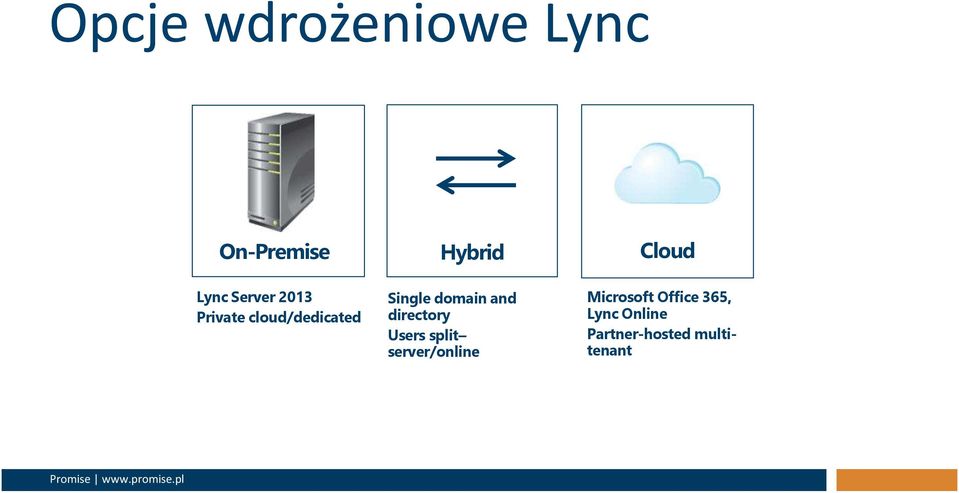

3 Opcje wdrożeniowe Lync On-Premises Lync Server 2013 Private cloud/dedicated Hybrid Single domain and directory Users split server/online Cloud Microsoft Office 365, Lync Online Partner-hosted multitenant

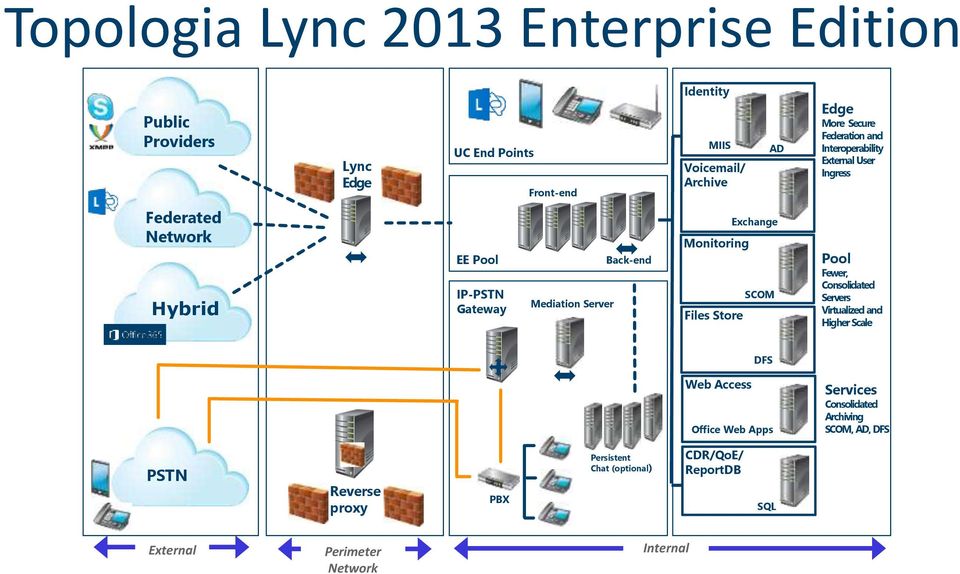

4 Topologia Lync 2013 Enterprise Edition Public Providers Lync Edge UC End Points Front-end Identity MIIS Voic / Archive AD Edge More Secure Federation and Interoperability External User Ingress Federated Network Hybrid EE Pool IP-PSTN Gateway Mediation Server Back-end Monitoring Files Store Exchange SCOM Pool Fewer, Consolidated Servers Virtualized and Higher Scale DFS Web Access Office Web Apps Services Consolidated Archiving SCOM, AD, DFS PSTN Reverse proxy PBX Persistent Chat (optional) CDR/QoE/ ReportDB SQL External Perimeter Network Internal

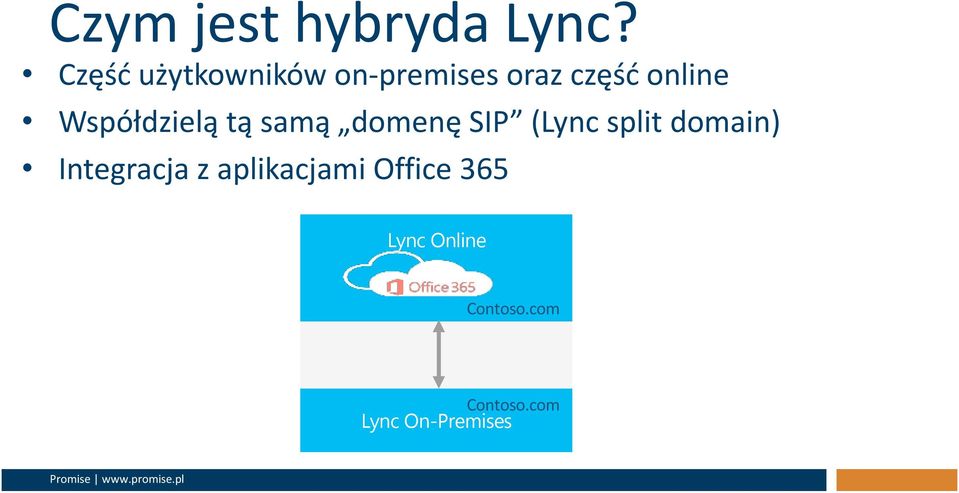

5 Czym jest hybryda Lync? Część użytkowników on-premises oraz część online Współdzielą tą samą domenę SIP (Lync split domain) Integracja z aplikacjami Office 365 Lync Online Contoso.com Contoso.com Lync On-Premises

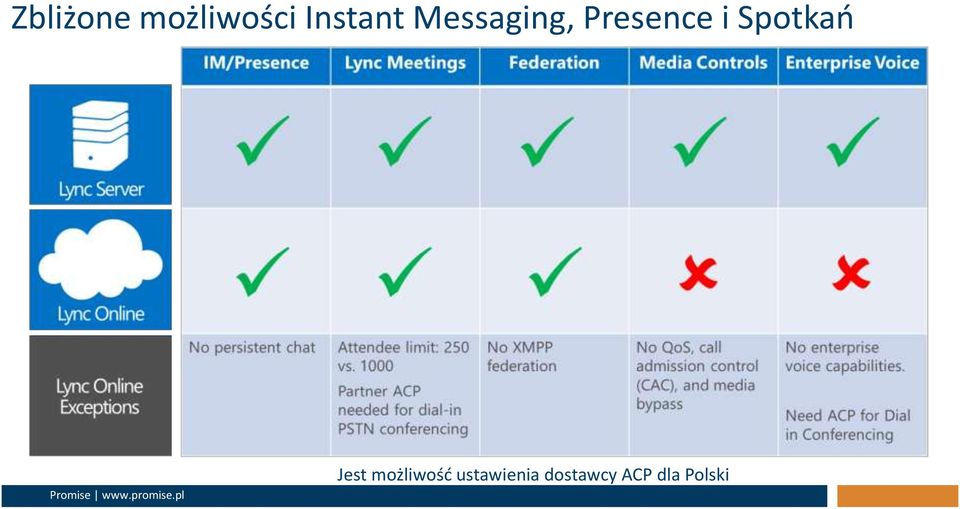

6 Zbliżone możliwości Instant Messaging, Presence i Spotkań Jest możliwość ustawienia dostawcy ACP dla Polski

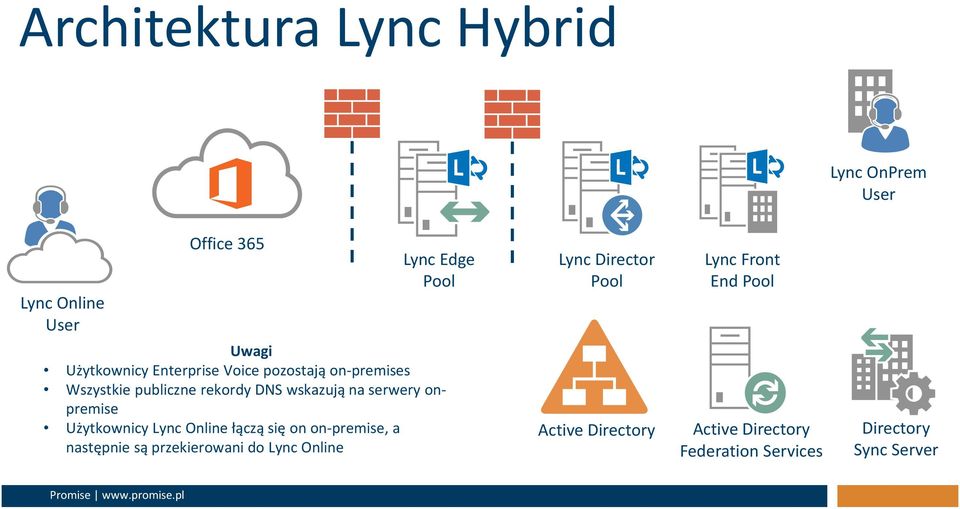

7 Architektura Lync Hybrid Lync OnPrem User Lync Online User Office 365 Lync Edge Pool Lync Director Pool Lync Front End Pool Uwagi Użytkownicy Enterprise Voice pozostają on-premises Wszystkie publiczne rekordy DNS wskazują na serwery onpremise Użytkownicy Lync Online łączą się on on-premise, a następnie są przekierowani do Lync Online Active Directory Active Directory Federation Services Directory Sync Server

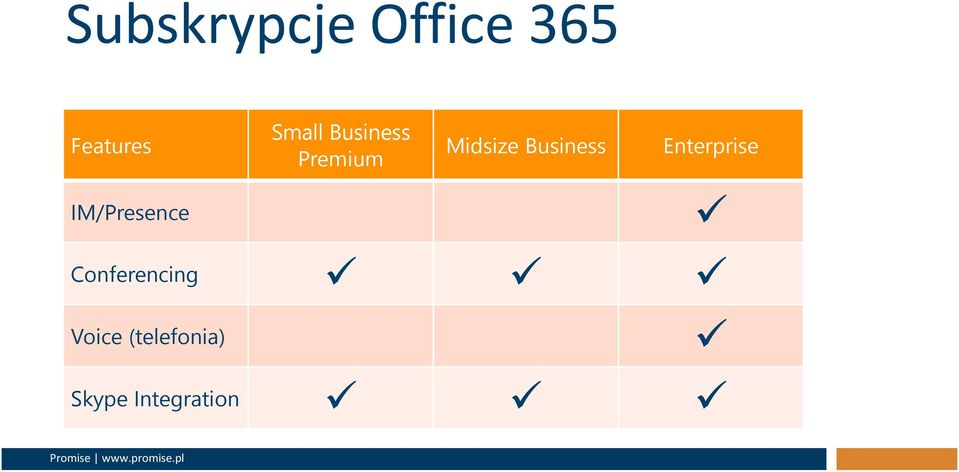

8 Subskrypcje Office 365 Features Small Business Premium Midsize Business Enterprise IM/Presence Conferencing Voice (telefonia) Skype Integration

9 Opcje subskrypcji Lync Lync Server 2013 Lync Online Plan 1 Lync Online Plan 2 Rich Presence, IM (1:1 and multiparty), Microsoft Office interoperability Skype Connectivity Lync to Lync Calling Persistent Chat Enhanced Video Conference Lync Audio Conferencing 3rd Party Audio Conferencing Providers Enterprise Voice Functionality Lync Mobile Clients Lync Web App

10 Przykłady wspieranych topologii Lync Hybrid OCS 2007 R2 + Lync Server 2013 Contoso Active Directory Lync Edge Server 2013 Lync Server 2013 OCS 2007 R2

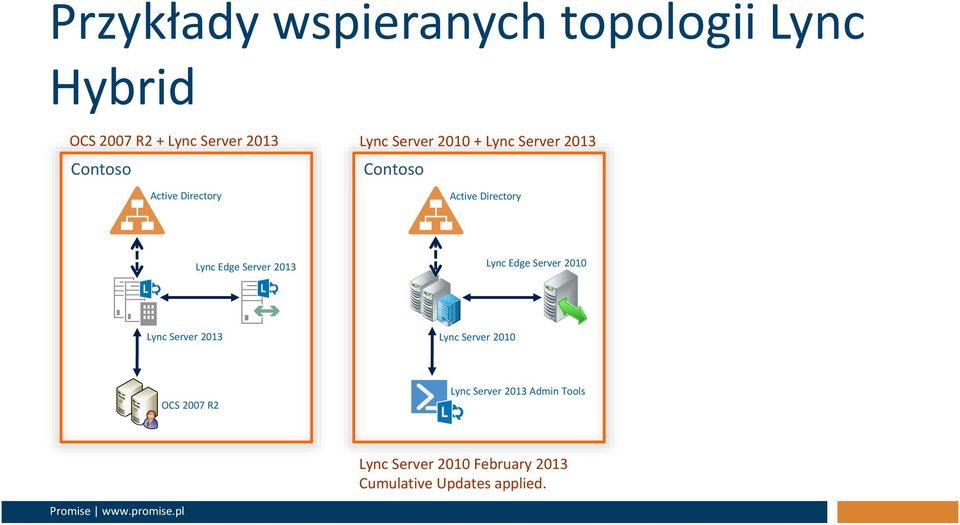

11 Przykłady wspieranych topologii Lync Hybrid OCS 2007 R2 + Lync Server 2013 Lync Server Lync Server 2013 Contoso Contoso Active Directory Active Directory Lync Edge Server 2013 Lync Edge Server 2010 Lync Server 2013 Lync Server 2010 OCS 2007 R2 Lync Server 2013 Admin Tools Lync Server 2010 February 2013 Cumulative Updates applied.

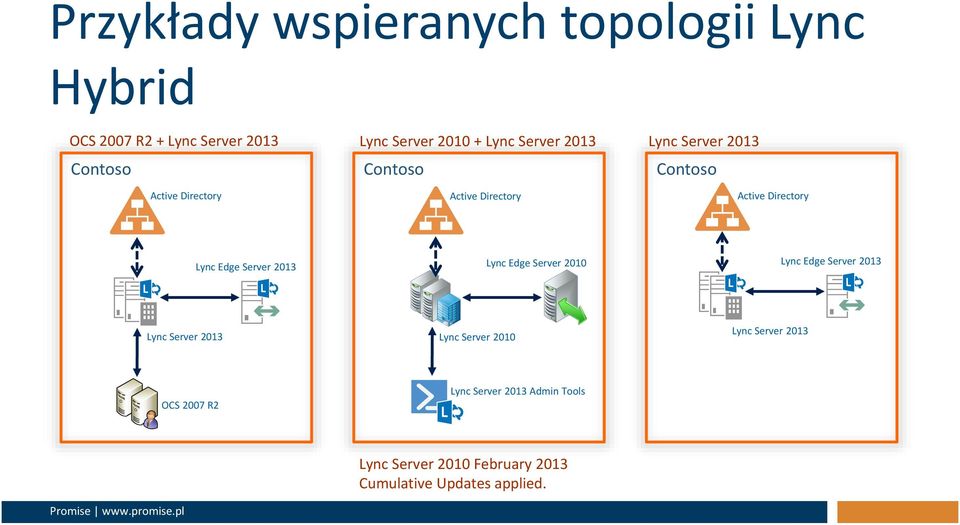

12 Przykłady wspieranych topologii Lync Hybrid OCS 2007 R2 + Lync Server 2013 Lync Server Lync Server 2013 Lync Server 2013 Contoso Contoso Contoso Active Directory Active Directory Active Directory Lync Edge Server 2013 Lync Edge Server 2010 Lync Edge Server 2013 Lync Server 2013 Lync Server 2010 Lync Server 2013 OCS 2007 R2 Lync Server 2013 Admin Tools Lync Server 2010 February 2013 Cumulative Updates applied.

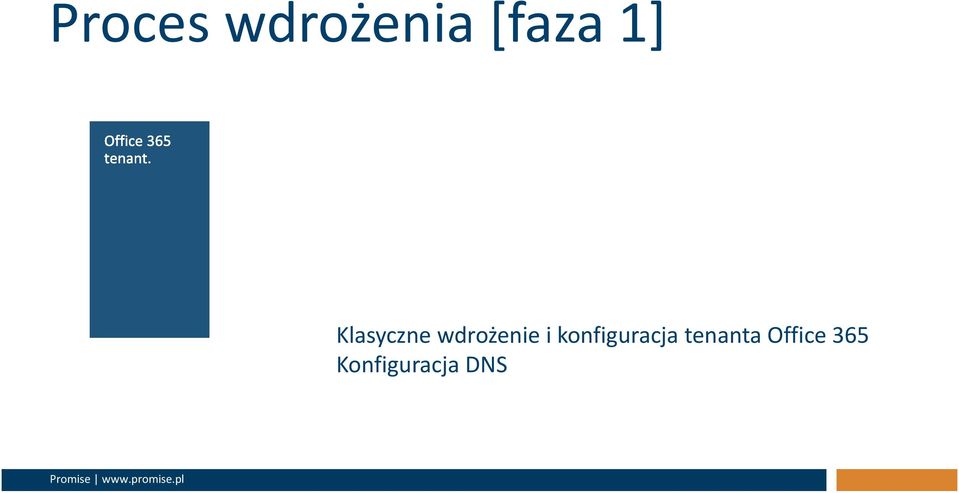

13 Proces wdrożenia [faza 1] Klasyczne wdrożenie i konfiguracja tenanta Office 365 Konfiguracja DNS

14 Proces wdrożenia [faza 2] Wdrożenie DirSync z synchronizacją haseł lub bez W przypadku braku synchronizacji haseł wymagane wdrożenie ADFS

15 Proces wdrożenia [faza 3] Obowiązkowe w przypadku braku synchronizacji za pomocą DirSync Lync wspiera ADFS

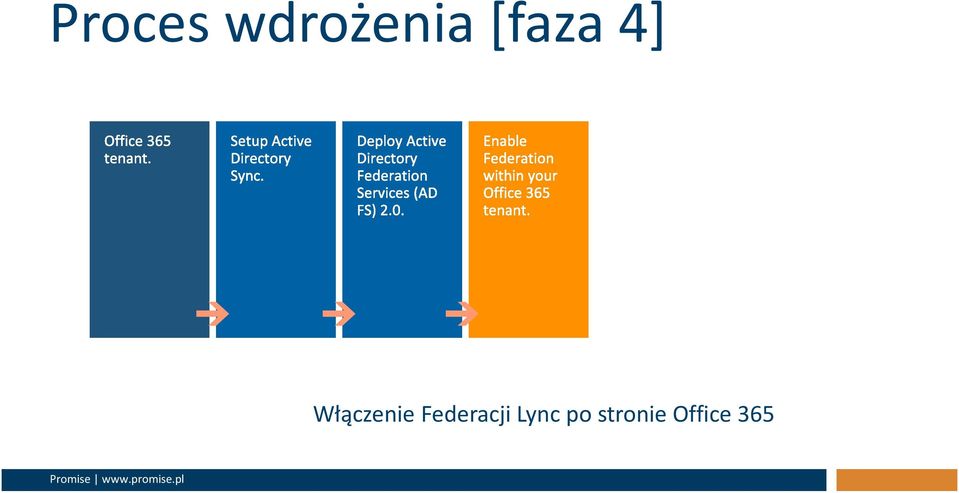

16 Proces wdrożenia [faza 4] Włączenie Federacji Lync po stronie Office 365

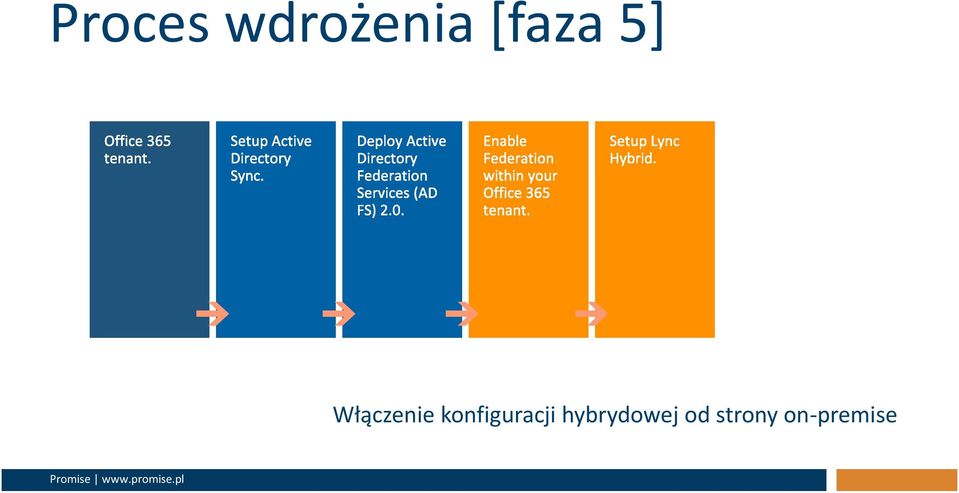

17 Proces wdrożenia [faza 5] Włączenie konfiguracji hybrydowej od strony on-premise

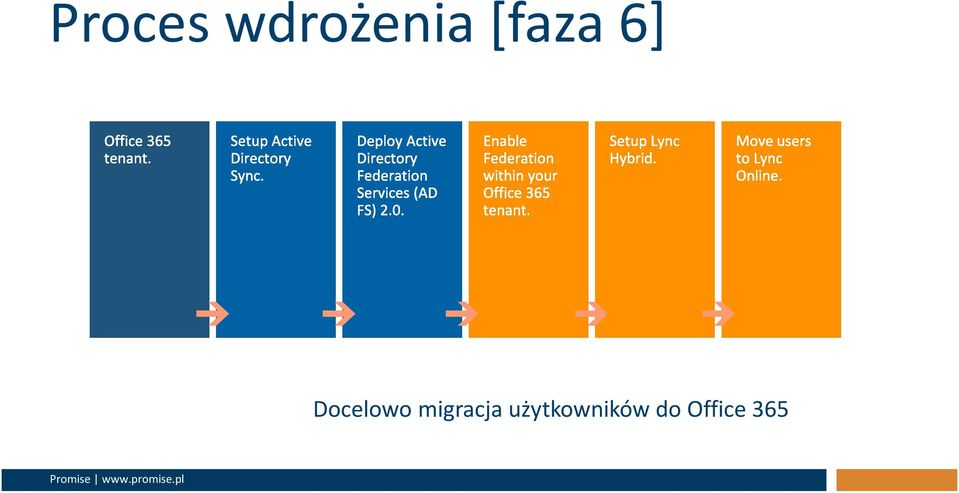

18 Proces wdrożenia [faza 6] Docelowo migracja użytkowników do Office 365

19 Office 365 Tenant HA aspx?CTT=5&origin=HA

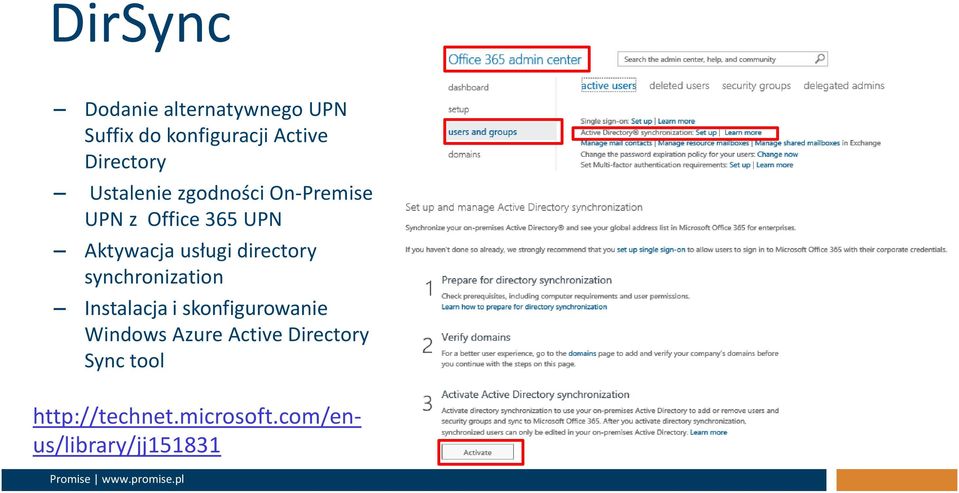

20 DirSync Dodanie alternatywnego UPN Suffix do konfiguracji Active Directory Ustalenie zgodności On-Premise UPN z Office 365 UPN Aktywacja usługi directory synchronization Instalacja i skonfigurowanie Windows Azure Active Directory Sync tool

21 AD FS 2.0/3.0/3.1 (SSO) AD FS 2.0/3.0/3.1 AD FS 2.0 Proxy (dla użytkowników spoza sieci korporacyjnej Windows Server AD FS role service Instalacja Windows Azure Active Directory Module for Windows PowerShell Zestawienie trust relationship pomiędzy serwerem AD FS 2.0 server and Office 365 Contoso AD FS Proxy Active Directory Musi być zgodność UPN (nie określone działanie na alternatywnym identyfikatorze) AD FS

22 Włączenie Federation w Office 365

23 Włączenie Lync Hybrid» Set-CsAccessEdgeConfiguration -UseDnsSrvRouting -AllowOutsideUsers 1 - AllowFederatedUsers 1 -EnablePartnerDiscovery 1» Set-CsHostingProvider -Identity LyncOnline -EnabledSharedAddressSpace $true -HostsOCSUsers $true -VerificationLevel UseSourceVerification AutodiscoverUrl Requires a support request

24 Włączenie obsługi federacji dla serwera Lync 2013 Edge Set-CsAccessEdgeConfiguration -UseDnsSrvRouting -AllowOutsideUsers 1 - AllowFederatedUsers 1 -EnablePartnerDiscovery 1

25 » Set-CsHostingProvider -Identity LyncOnline -EnabledSharedAddressSpace $true - HostsOCSUsers $true -VerificationLevel UseSourceVerification AutodiscoverUrl

26

27

28 Korzystając z Lync Online Remote PowerShell, łączymy się do tenanta i konfigurujemy Split Domain: Set-CsTenantFederationConfiguration SharedSipAddressSpace $True

29 » $creds=get-credential» Move-CsUser -Identity -Target sipfed.online.lync.com -Credential $creds - HostedMigrationOverrideUrl <URL>

30

31

32

33

34 Online On-premise

35

36

37

38 Lync Hybrid Features Support Matrix Customer scenario Lync Online and Exchange On-Prem Lync On-Prem and Exchange Online Lync and Sharepoint hybrid View presence or IM a contact in Outlook Schedule and join meeting through Outlook View presence or IM a contact in Outlook Web Access View presence or IM a contact in Lync Mobile Client Join meeting from Lync Mobile Client Modify Contact List (via Unified Contact Store in Exchange) View or Modify Contact Photo in Lync Web App Delegate schedules meeting on-behalf of Boss * Archiving meeting content Searching archived meeting content Leaving or retreiving voic Publish status based on Outlook calendar free/busy Missed Conversations history and Call Logs are written to user s exchange mailbox Schedule meeting through Outlook Web Access View presence or IM a contact in Sharepoint Search contact by skill keyword Supported Note Supported Note Supported Exchange 2013 Only Lync Server 2013 and Exchange only. A Lync 2013 client is required. Lync Server 2013 Only Lync Server 2013 only Lync Server 2013 only * Supported only when both users are homed online in the same forest or both are homed on-premises.

39 Rozwiązanie na dziś AudioCodes One Box kompletne rozwiązanie Enterprise Voice umożliwiające działanie rozwiązania dla klientów Office 365 E4. Wybrane korzyści: Pełna funkcjonalność UC i funkcji głosowych: funkcjonalności IM/P, konferencje oraz wszystkie funkcjonalności Enterprise Voice, pozwalające zastąpić centralę PBX, nie rezygnując z zalet rozwiązania chmurowego. Szybkie Wdrożenie: Uproszczona architektura i kreatory w GUI przyspieszają wdrożenie z tygodni do dni, a nawet godzin. Od jednego dostawcy: Różne komponenty przetestowane i dostarczone razem. Uproszczone procedury wsparcia. Elastyczny model biznesowy: połączenie kompetencji głosowych i Lync, łącznie ze wspólnym wsparciem technicznym.

40 One Box 365 Architektura środowiska WAN SIP Trunk / PSTN Lync Server Standard Edition SBC/Gateway Edge Server Onboard Active Directory with external connectors LAN Fax Employee IP Phone Executive IP Phone Simplified diagram for illustration purposes

41 One Box 365 urządzenie z bliska Wymiary OneBox: 32 x 34.5 cm (12.6 x 13.6 inches) x 1U Optional WiFi a/b/g/n 3x3 MIMO Dual band 2.4GHz/5GHz Telephony interfaces Options (60 voice channels): 2 x E1/T1 Up to 8 BRI Up to 12 FXS Up to 12 FXO WAN interfaces Options (up to 3): GE Copper 100/1000 SFP ADSL2+/VDSL2 SHDSL T1/E1 LAN interfaces Up to 4 Gigabit Ethernet PoE LAN interfaces Up to 8 Fast Ethernet PoE RJ-45 port for RS-232 serial communication 2 x USB2.0 3G/4G mobile WAN modem External USB hard drive or flash disk (storage) Uwaga Przykładowa konfiguracja. : Ilość i rodzaj portów/interface ów zależy od wybranego modelu.

42 Elastyczne scenariusze Pełne wdrożenie klient SMB z jedną lokalizacją Firma Enterprise - pilot/poc Wdrożenie w biurze zdalnym jako rozwiązanie WAN survivability Dla większych lokalizacji para lub grupa urządzeń OneBox Wdrożenie Enterprise (OneBox Enterprise Edition)

43 Trochę więcej o możliwościach Maximum OneBox capacity Topology Including preinstalled: 200 Users Standalone appliance, built on top of a Mediant 800B Gateway Lync Server Standard Edition: - Front End Server - Mediation Server - Monitoring Server - Active Directory Connector Edge Server (Separate Ethernet Port) Management and Configuration application TDM Up to 60 channels: 2 x E1/T1, Up to 8 BRI, 12 FXS, 12 FXO SBC Up to 250 Sessions Wystarcza dla małych projektów, klientów z wieloma oddziałami lub zdalnymi placówkami Większe oddziały kilka urządzeń w grupie Obsługa TDM lub SIP Trunking Lync Server and CAL (or Office 365 E4) Licenses are not included

44 Enterprise Edition już za chwilę... Maximum OneBox capacity Topology Including preinstalled: TDM SBC 5,000 Users Large scale server-based appliance with Software Session Border Controller Lync Server Standard Edition: - Front End Server - Mediation Server - Monitoring Server - Active Directory Connector Edge Server Session Border Controller (SBC) Management and Configuration application Session Experience Manager (SEM) for the enterprise Optional with an external Gateway (not included). Up to 2,000 sessions Dla dużych projektów Uproszczone rozwiązanie hybrydowe z narzędziami zarządzającymi w pakiecie Dostępne jako rozwiązanie tylko programowe Planowane wydanie Q4 CY14 Lync Server and CAL (or Office 365 E4) Licenses are not included

45 Lync Online z One Box 365 Feature One Box 365 Users Peer-to-Peer & PSTN calling, Emergency Dialing, Voice Mail Yes Lync Online Users No Call hold, Transfer, Forwarding, Delegation & Team Calling Yes No IP Phones, USB Peripherals & Mobile call via work Yes No Direct SIP Interoperability with on-premises PBX Yes No Private Line, Common Area Phones Yes No Analog Devices, Enhanced 911 Yes No Call Parking, Unassigned Number Handling Yes No Call Center Integration & Response Groups Yes No Network Resiliency, Call Admission Control Yes No

46 One Box 365 as Branch Pool Appliance One Box 365 Architektura oddziałowa OneBox może zapewniać odporność na awarie placówek, oferując wszytkie funkcje Lync w oddziale, gdy Survivable Branch Appliance (SBA) działa tylko dla głosu Edge Server Lync Pool WAN OneBox Front End & Edge Pool HQ / Data Center Lync 2013 wspiera tzw, Paired Pools obsługując site resiliency niezależnie od rozmieszczenia i odległości między pool ami PSTN Branch Office 1 Paired Pools OneBox Front End & Edge Pool Branch Office 2

47 OneBox365 podstawowy serwer

48 Pytania? Jacek Światowiak, Architekt Systemów IT MCT MVP Directory Services Konrad Sagała, Architekt Systemów IT MCT MVP Exchange APN Promise S.A.
