Zadanie1: Wykorzystując serwis internetowy Wikipedii odszukaj informacje na temat usługi WINS.

Transkrypt

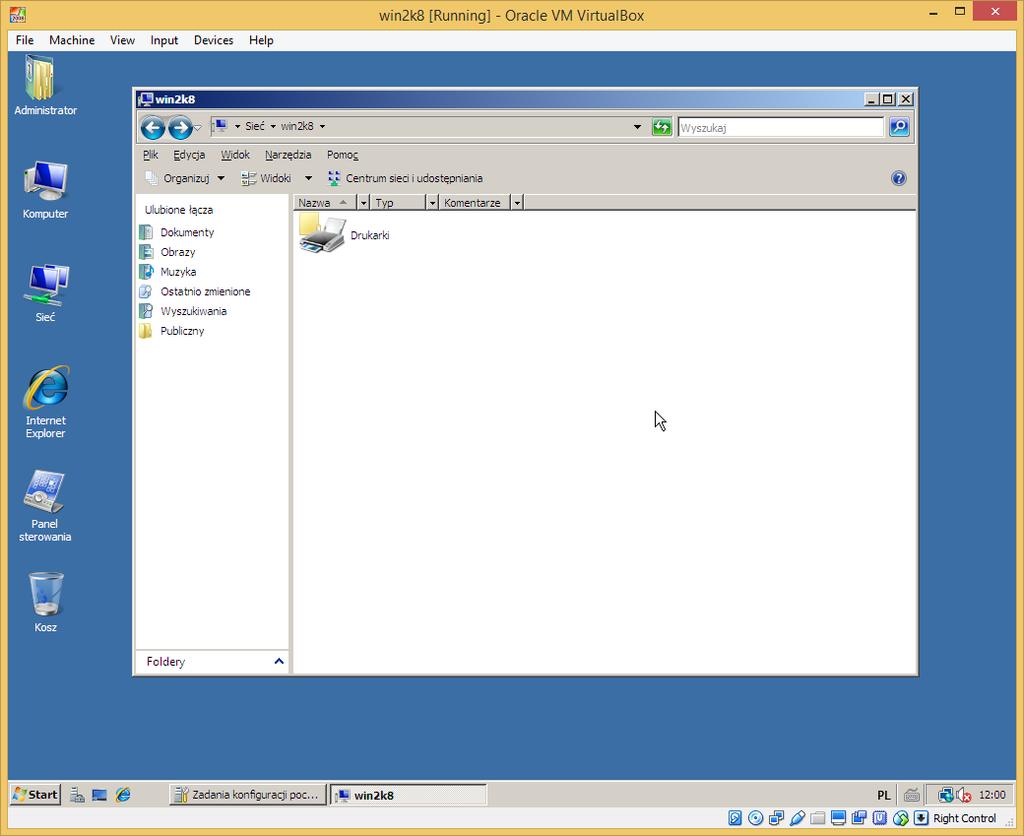

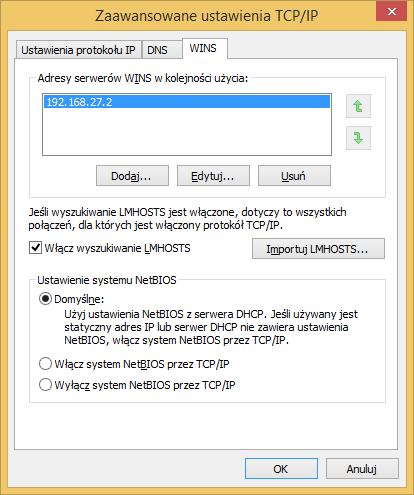

1 T: Usługi serwerowe w systemie Windows - WINS. Zadanie1: Wykorzystując serwis internetowy Wikipedii odszukaj informacje na temat usługi WINS. Serwer WINS (ang. Windows Internet Name Service) przyporządkowuje nazwy NetBIOS komputerów adresom IP. Do komunikacji z serwerem WINS wykorzystywany jest port 137 UDP. Dodatkowo na porcie 138 UDP rozgłaszane są informacje na temat sieci Microsoft Windows (aktywnych komputerach w sieci lokalnej). Zadanie2: W jaki sposób skonfigurować system Windows XP by pełnił rolę serwera WINS? W systemie Windows znajduje się plik c:\windows\system32\drivers\etc\lmhosts zawierający mapowania adresów IP na nazwy hostów. Przykładowe wpisy pliku hosts: sbs2005 #PRE s27st01 #PRE #INCLUDE \\sbs2005\public\lmhosts Do przeglądania komputerów w sieciach Microsoft Windows Networks z poziomu systemu operacyjnego Windows XP niezbędna jest usługa Stacja robocza. Zadanie3: Zapoznaj się z konfiguracją serwera WINS w systemie Windows 2003 Server. Ręczna konfiguracji adresu serwera WINS w systemie Windows XP polega na wpisaniu w zaawansowanych ustawieniach protokołu TCP/IP adresu IP komputerów świadczących tę usługę w sieci lokalnej. Zadanie4: Zapoznaj się z materiałami publikowanymi na następujących witrynach internetowych: Wynik działania polecenia netstat -anp udp Aktywne połączenia Protokół Adres lokalny Obcy adres Stan UDP :137 *:* UDP :138 *:* Wynik działania polecenia nbtstat -A Połączenie lokalne: Adres IP węzła: [ ] Identyfikator zakresu: []. NetBIOS - tabela nazw ze zdalnego komputera Nazwa Typ Stan SALA8-14 <00> UNIKATOWY Zarejestrowany SALA8 <00> GRUPA Zarejestrowany SALA8-14 <20> UNIKATOWY Zarejestrowany SALA8 <1E> GRUPA Zarejestrowany Adres MAC= EA. Strona 1 z 8

2 The complete NetBIOS name list Name Number Type Usage <computername> 00 U Workstation Service <computername> 01 U Messenger Service <\\_MSBROWSE_> 01 G Master Browser <computername> 03 U Messenger Service <computername> 06 U RAS Server Service <computername> 1F U NetDDE Service <computername> 20 U File Server Service <computername> 21 U RAS Client Service <computername> 22 U Exchange Interchange <computername> 23 U Exchange Store <computername> 24 U Exchange Directory <computername> 30 U Modem Sharing Server Service <computername> 31 U Modem Sharing Client Service <computername> 43 U SMS Client Remote Control <computername> 44 U SMS Admin Remote Control Tool <computername> 45 U SMS Client Remote Chat <computername> 46 U SMS Client Remote Transfer <computername> 4C U DEC Pathworks TCPIP Service <computername> 52 U DEC Pathworks TCPIP Service <computername> 87 U Exchange MTA <computername> 6A U Exchange IMC <computername> BE U Network Monitor Agent <computername> BF U Network Monitor Apps <username> 03 U Messenger Service <domain> 00 G Domain Name <domain> 1B U Domain Master Browser <domain> 1C G Domain Controllers <domain> 1D U Master Browser <domain> 1E G Browser Service Elections <INet~Services> 1C G Internet Information Server <IS~Computer_name> 00 U Internet Information Server <computername> [2B] U Lotus Notes Server IRISMULTICAST [2F] G Lotus Notes IRISNAMESERVER [33] G Lotus Notes Forte_$ND800ZA [20] U DCA Irmalan Gateway Service Note: Unique (U): The name may have only one IP address assigned to it. On a network device, multiple occurences of a single name may appear to be registered, but the suffix will be unique, making the entire name unique. Group (G): A normal group; the single name may exist with many IP addresses. Multihomed (M): The name is unique, but due to multiple network interfaces on the same computer, this configuration is necessary to permit the registration. Maximum number of addresses is 25. Internet Group (I): This is a special configuration of the group name used to manage WinNT domain names. Strona 2 z 8

3 Zadanie5: Wykorzystując dowolny program utwórz prezentację na temat instalacji i konfiguracji serwera WINS w systemie Windows 2008 Server. Pracę zachowaj w pliku pod nazwą $nazwisko_wins oraz prześlij pocztą elektroniczną do nauczyciela na adres greszata@zs9elektronik.pl. W prezentacji zachowaj estetykę i jednolite przejścia wszystkich slajdów, bez animacji niestandardowej. Prezentacja powinna zawierać następujące elementy: slajd początkowy (przedstawienie tematu i autora prezentacji), slajd wprowadzający, przebieg instalacji usługi WINS, zarządzanie usługą WINS, konfigurację klienta WINS, podsumowanie, wnioski, wskazania, slajd zakończeniowy. Strona 3 z 8

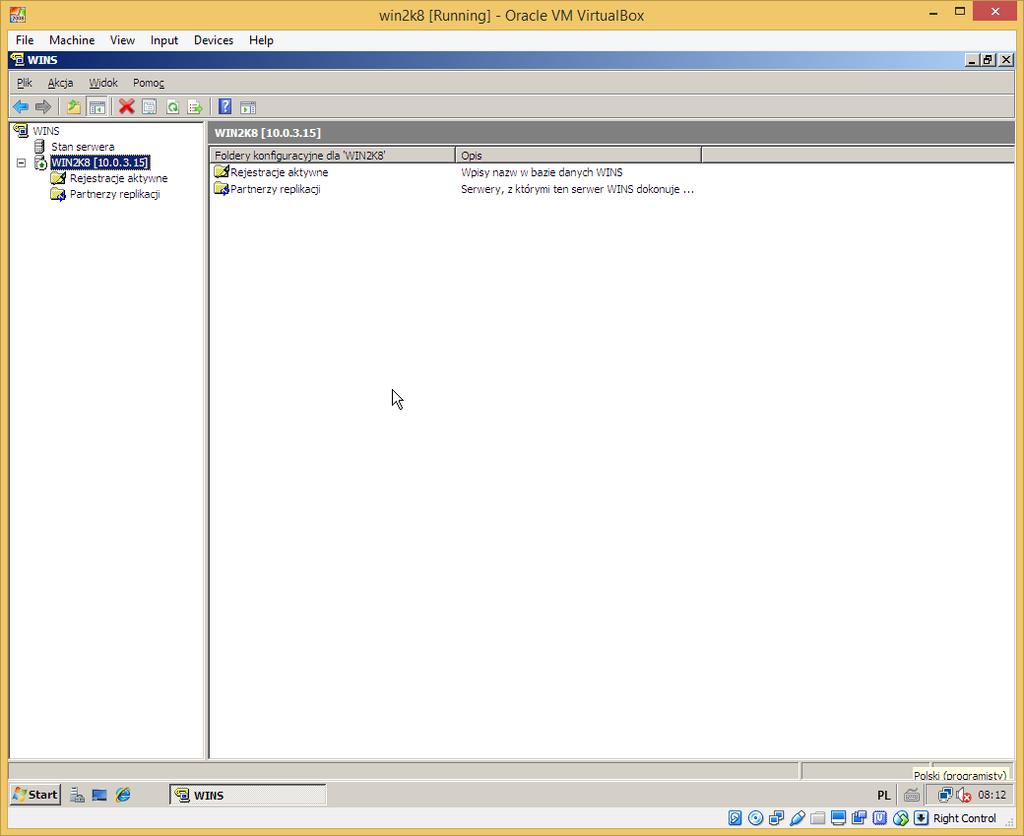

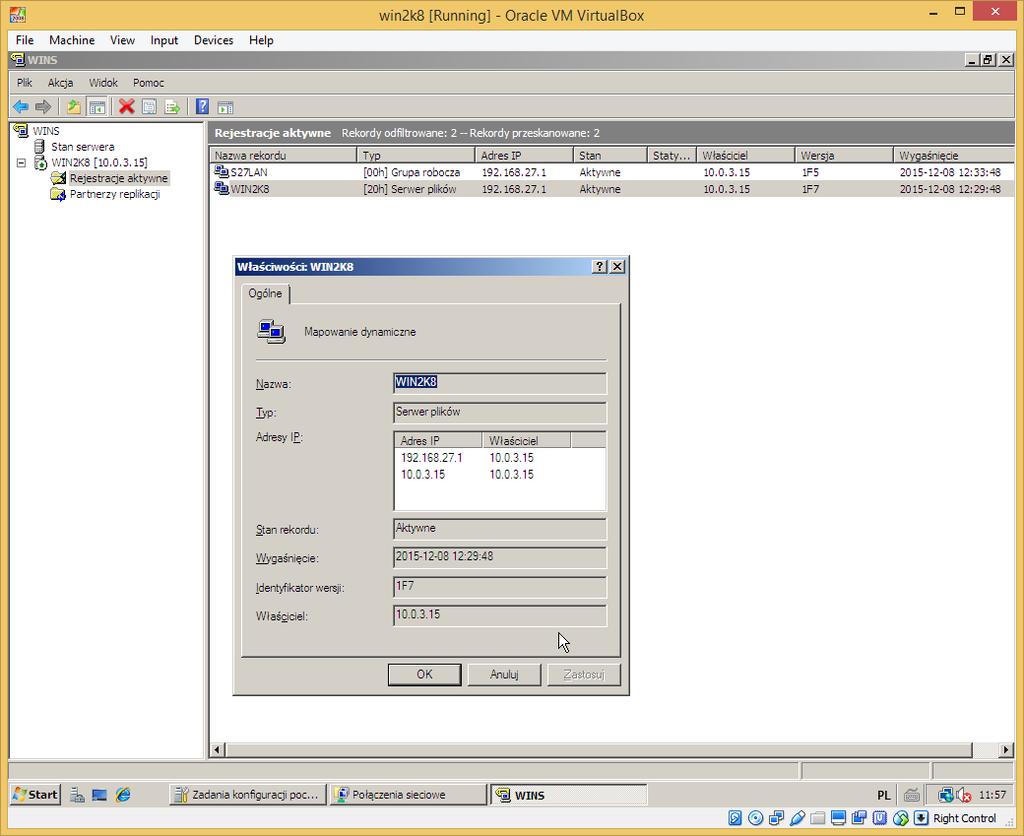

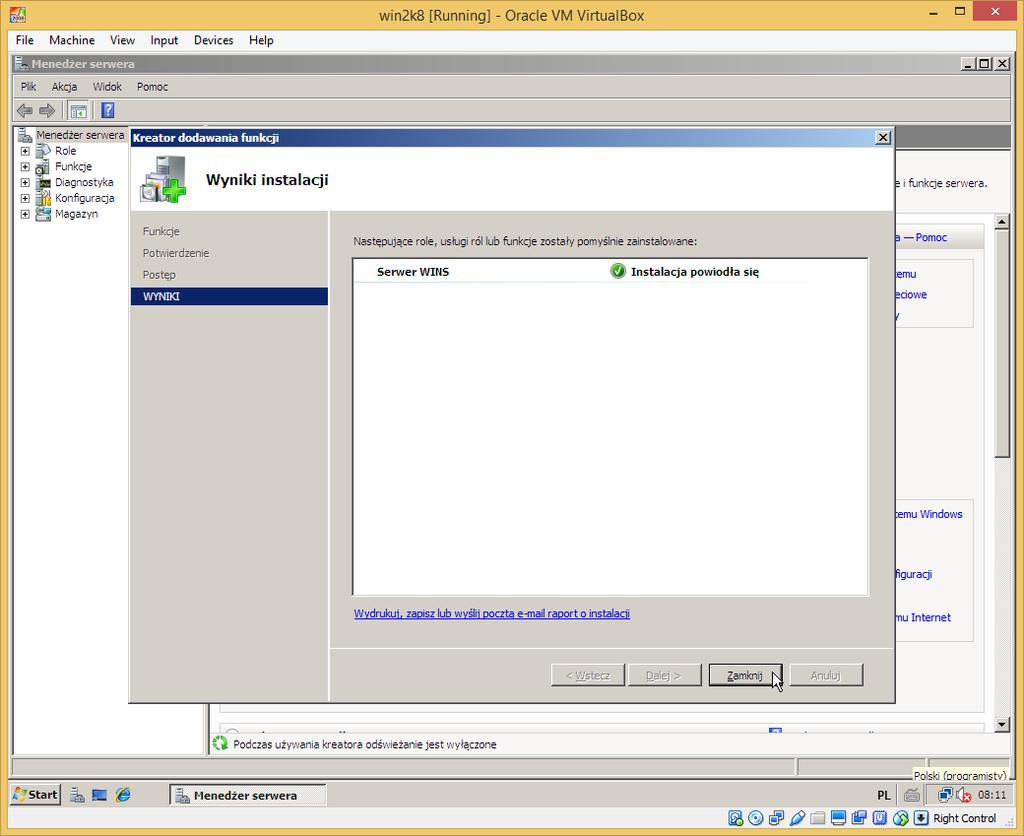

4 Przebieg instalacji usługi WINS: Strona 4 z 8

5 Strona 5 z 8

6 Strona 6 z 8

7 Strona 7 z 8

8 Wykorzystanie usługi WINS do administrowania siecią opartą na protokole TCP/IP daje następujące korzyści: dynamiczna baza danych typu nazwa adres, zapewniająca obsługę rejestracji i rozpoznawania nazw komputerów, centralne zarządzanie bazą danych typu nazwa adres, pozwalające uniknąć konieczności zarządzania lokalnymi plikami lmhosts, zmniejszenie obciążenia podsieci ruchem wynikającym z emisji NetBIOS, poprzez umożliwienie klientom wykonywania kwerend na serwerach WINS, w celu bezpośredniej lokalizacji systemów zdalnych, obsługa funkcjonujących w sieci klientów korzystających ze starszych wersji systemów i NetBIOS, poprzez umożliwienie im przeglądania list zdalnych domen systemu Windows, przy czym w podsieciach tych nie muszą istnieć lokalne kontrolery domeny, obsługa klientów korzystających z usługi DNS, którzy po zainstalowaniu funkcji Integracja wyszukiwania WINS mogą odnajdować zasoby NetBIOS. Strona 8 z 8
