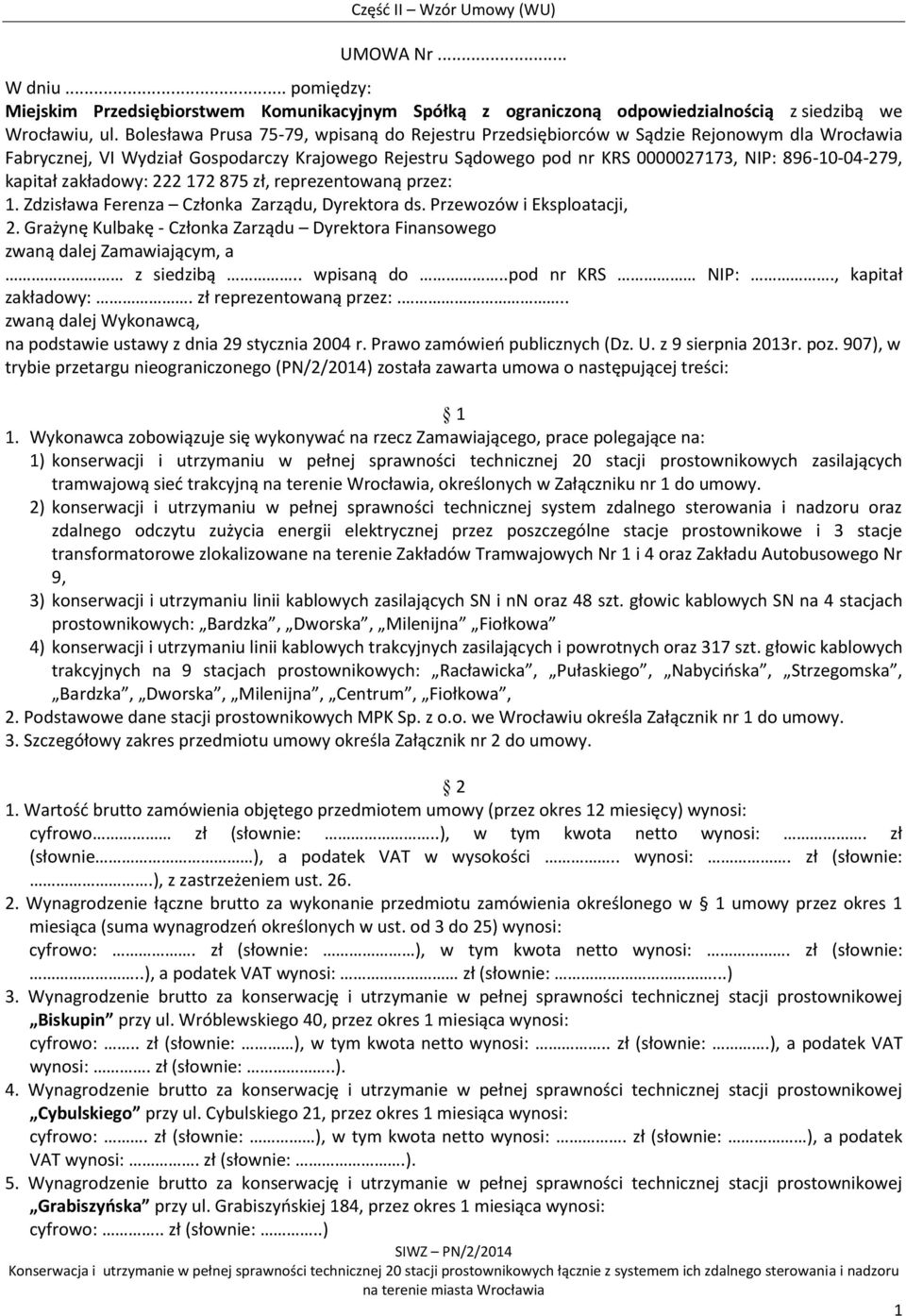

1 UMOWA Nr... W dniu... pomiędzy: Miejskim Przedsiębiorstwem Komunikacyjnym Spółką z ograniczoną odpowiedzialnością z siedzibą we Wrocławiu, ul. Bolesława Prusa 75-79, wpisaną do Rejestru Przedsiębiorców w Sądzie Rejonowym dla Wrocławia Fabrycznej, VI Wydział Gospodarczy Krajowego Rejestru Sądowego pod nr KRS , NIP: , kapitał zakładowy: zł, reprezentowaną przez: 1. Zdzisława Ferenza Członka Zarządu, Dyrektora ds. Przewozów i Eksploatacji, 2. Grażynę Kulbakę - Członka Zarządu Dyrektora Finansowego zwaną dalej Zamawiającym, a z siedzibą.. wpisaną do..pod nr KRS NIP:., kapitał zakładowy:. zł reprezentowaną przez:... zwaną dalej Wykonawcą, na podstawie ustawy z dnia 29 stycznia 2004 r. Prawo zamówień publicznych (Dz. U. z 9 sierpnia 2013r. poz. 907), w trybie przetargu nieograniczonego (PN/2/2014) została zawarta umowa o następującej treści: 1 1. Wykonawca zobowiązuje się wykonywać na rzecz Zamawiającego, prace polegające na: 1) konserwacji i utrzymaniu w pełnej sprawności technicznej 20 stacji prostownikowych zasilających tramwajową sieć trakcyjną na terenie Wrocławia, określonych w Załączniku nr 1 do umowy. 2) konserwacji i utrzymaniu w pełnej sprawności technicznej system zdalnego sterowania i nadzoru oraz zdalnego odczytu zużycia energii elektrycznej przez poszczególne stacje prostownikowe i 3 stacje transformatorowe zlokalizowane na terenie Zakładów Tramwajowych Nr 1 i 4 oraz Zakładu Autobusowego Nr 9, 3) konserwacji i utrzymaniu linii kablowych zasilających SN i nn oraz 48 szt. głowic kablowych SN na 4 stacjach prostownikowych: Bardzka, Dworska, Milenijna Fiołkowa 4) konserwacji i utrzymaniu linii kablowych trakcyjnych zasilających i powrotnych oraz 317 szt. głowic kablowych trakcyjnych na 9 stacjach prostownikowych: Racławicka, Pułaskiego, Nabycińska, Strzegomska, Bardzka, Dworska, Milenijna, Centrum, Fiołkowa, 2. Podstawowe dane stacji prostownikowych MPK Sp. z o.o. we Wrocławiu określa Załącznik nr 1 do umowy. 3. Szczegółowy zakres przedmiotu umowy określa Załącznik nr 2 do umowy Wartość brutto zamówienia objętego przedmiotem umowy (przez okres 12 miesięcy) wynosi: cyfrowo zł (słownie:..), w tym kwota netto wynosi:. zł (słownie ), a podatek VAT w wysokości.. wynosi:. zł (słownie:.), z zastrzeżeniem ust Wynagrodzenie łączne brutto za wykonanie przedmiotu zamówienia określonego w 1 umowy przez okres 1 miesiąca (suma wynagrodzeń określonych w ust. od 3 do 25) wynosi: cyfrowo:. zł (słownie: ), w tym kwota netto wynosi:. zł (słownie:..), a podatek VAT wynosi: zł (słownie:...) 3. Wynagrodzenie brutto za konserwację i utrzymanie w pełnej sprawności technicznej stacji prostownikowej Biskupin przy ul. Wróblewskiego 40, przez okres 1 miesiąca wynosi: cyfrowo:.. zł (słownie: ), w tym kwota netto wynosi:.. zł (słownie:.), a podatek VAT wynosi:. zł (słownie:..). 4. Wynagrodzenie brutto za konserwację i utrzymanie w pełnej sprawności technicznej stacji prostownikowej Cybulskiego przy ul. Cybulskiego 21, przez okres 1 miesiąca wynosi: cyfrowo:. zł (słownie: ), w tym kwota netto wynosi:. zł (słownie: ), a podatek VAT wynosi:. zł (słownie:.). 5. Wynagrodzenie brutto za konserwację i utrzymanie w pełnej sprawności technicznej stacji prostownikowej Grabiszyńska przy ul. Grabiszyńskiej 184, przez okres 1 miesiąca wynosi: cyfrowo:.. zł (słownie:..) 1

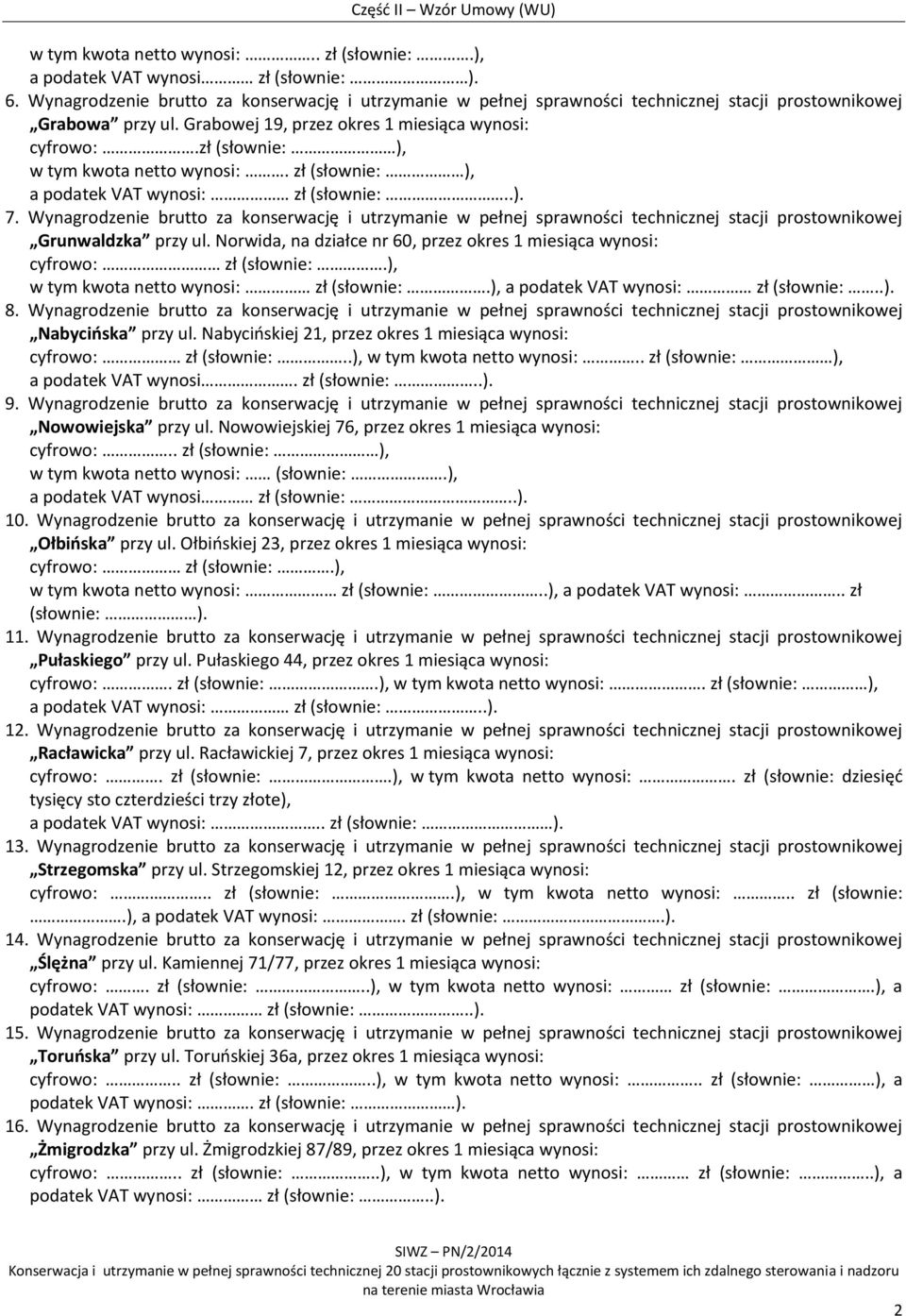

2 w tym kwota netto wynosi:.. zł (słownie:.), a podatek VAT wynosi zł (słownie: ). 6. Wynagrodzenie brutto za konserwację i utrzymanie w pełnej sprawności technicznej stacji prostownikowej Grabowa przy ul. Grabowej 19, przez okres 1 miesiąca wynosi: cyfrowo:.zł (słownie: ), w tym kwota netto wynosi:. zł (słownie: ), a podatek VAT wynosi: zł (słownie:..). 7. Wynagrodzenie brutto za konserwację i utrzymanie w pełnej sprawności technicznej stacji prostownikowej Grunwaldzka przy ul. Norwida, na działce nr 60, przez okres 1 miesiąca wynosi: cyfrowo: zł (słownie:.), w tym kwota netto wynosi: zł (słownie:.), a podatek VAT wynosi: zł (słownie:..). 8. Wynagrodzenie brutto za konserwację i utrzymanie w pełnej sprawności technicznej stacji prostownikowej Nabycińska przy ul. Nabycińskiej 21, przez okres 1 miesiąca wynosi: cyfrowo: zł (słownie:..), w tym kwota netto wynosi:.. zł (słownie: ), a podatek VAT wynosi. zł (słownie:..). 9. Wynagrodzenie brutto za konserwację i utrzymanie w pełnej sprawności technicznej stacji prostownikowej Nowowiejska przy ul. Nowowiejskiej 76, przez okres 1 miesiąca wynosi: cyfrowo:.. zł (słownie: ), w tym kwota netto wynosi: (słownie:.), a podatek VAT wynosi zł (słownie:..). 10. Wynagrodzenie brutto za konserwację i utrzymanie w pełnej sprawności technicznej stacji prostownikowej Ołbińska przy ul. Ołbińskiej 23, przez okres 1 miesiąca wynosi: cyfrowo: zł (słownie:.), w tym kwota netto wynosi: zł (słownie:..), a podatek VAT wynosi:.. zł (słownie: ). 11. Wynagrodzenie brutto za konserwację i utrzymanie w pełnej sprawności technicznej stacji prostownikowej Pułaskiego przy ul. Pułaskiego 44, przez okres 1 miesiąca wynosi: cyfrowo:. zł (słownie:.), w tym kwota netto wynosi:. zł (słownie: ), a podatek VAT wynosi: zł (słownie:..). 12. Wynagrodzenie brutto za konserwację i utrzymanie w pełnej sprawności technicznej stacji prostownikowej Racławicka przy ul. Racławickiej 7, przez okres 1 miesiąca wynosi: cyfrowo:. zł (słownie:.), w tym kwota netto wynosi:. zł (słownie: dziesięć tysięcy sto czterdzieści trzy złote), a podatek VAT wynosi:.. zł (słownie: ). 13. Wynagrodzenie brutto za konserwację i utrzymanie w pełnej sprawności technicznej stacji prostownikowej Strzegomska przy ul. Strzegomskiej 12, przez okres 1 miesiąca wynosi: cyfrowo:.. zł (słownie:.), w tym kwota netto wynosi:.. zł (słownie:.), a podatek VAT wynosi:. zł (słownie:.). 14. Wynagrodzenie brutto za konserwację i utrzymanie w pełnej sprawności technicznej stacji prostownikowej Ślężna przy ul. Kamiennej 71/77, przez okres 1 miesiąca wynosi: cyfrowo:. zł (słownie:..), w tym kwota netto wynosi: zł (słownie:.), a podatek VAT wynosi: zł (słownie:..). 15. Wynagrodzenie brutto za konserwację i utrzymanie w pełnej sprawności technicznej stacji prostownikowej Toruńska przy ul. Toruńskiej 36a, przez okres 1 miesiąca wynosi: cyfrowo:.. zł (słownie:..), w tym kwota netto wynosi:.. zł (słownie: ), a podatek VAT wynosi:. zł (słownie: ). 16. Wynagrodzenie brutto za konserwację i utrzymanie w pełnej sprawności technicznej stacji prostownikowej Żmigrodzka przy ul. Żmigrodzkiej 87/89, przez okres 1 miesiąca wynosi: cyfrowo:.. zł (słownie:..), w tym kwota netto wynosi: zł (słownie:..), a podatek VAT wynosi: zł (słownie:..). 2

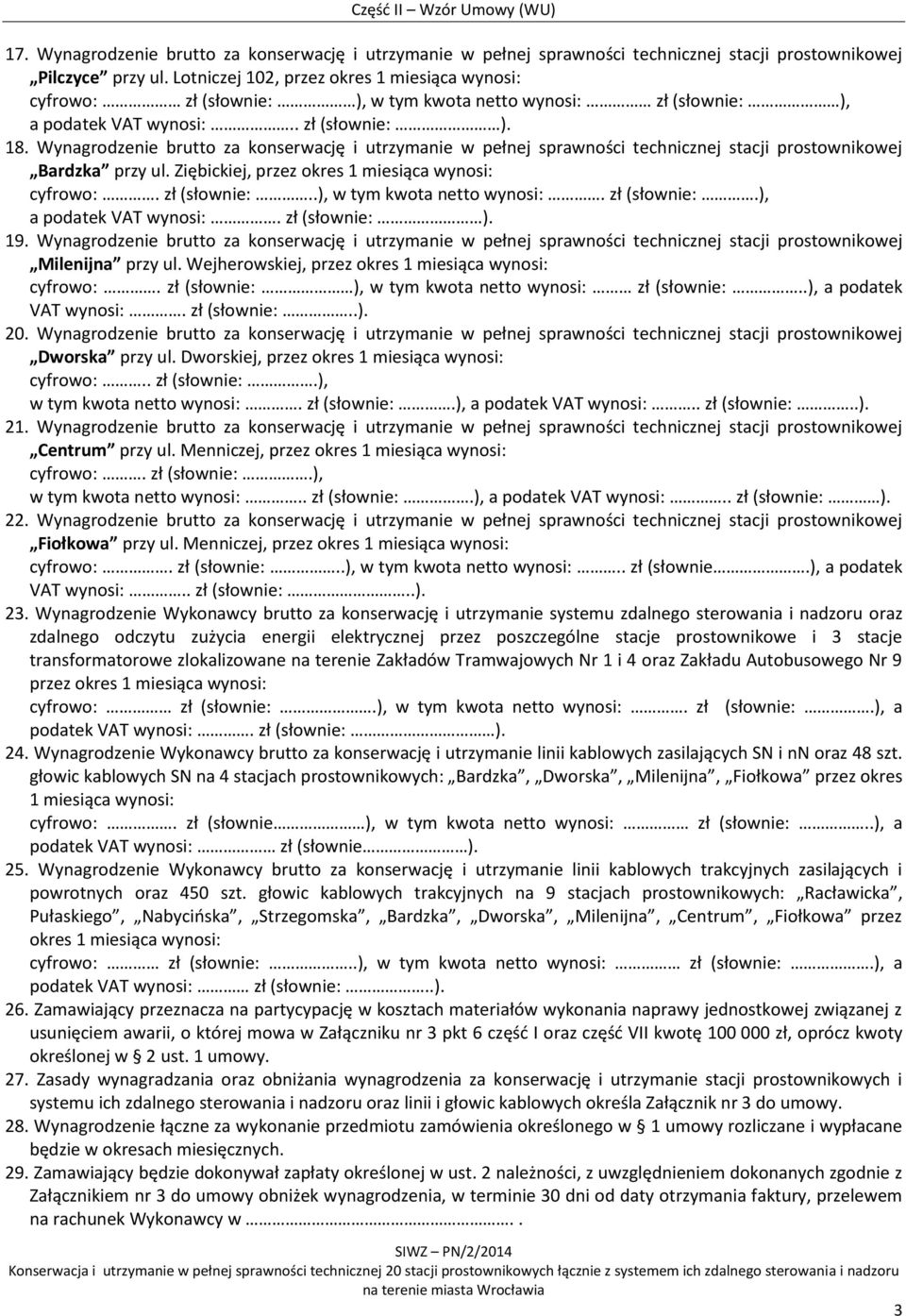

3 17. Wynagrodzenie brutto za konserwację i utrzymanie w pełnej sprawności technicznej stacji prostownikowej Pilczyce przy ul. Lotniczej 102, przez okres 1 miesiąca wynosi: cyfrowo: zł (słownie: ), w tym kwota netto wynosi: zł (słownie: ), a podatek VAT wynosi:.. zł (słownie: ). 18. Wynagrodzenie brutto za konserwację i utrzymanie w pełnej sprawności technicznej stacji prostownikowej Bardzka przy ul. Ziębickiej, przez okres 1 miesiąca wynosi: cyfrowo:. zł (słownie:..), w tym kwota netto wynosi:. zł (słownie:.), a podatek VAT wynosi:. zł (słownie: ). 19. Wynagrodzenie brutto za konserwację i utrzymanie w pełnej sprawności technicznej stacji prostownikowej Milenijna przy ul. Wejherowskiej, przez okres 1 miesiąca wynosi: cyfrowo:. zł (słownie: ), w tym kwota netto wynosi: zł (słownie:..), a podatek VAT wynosi:. zł (słownie:..). 20. Wynagrodzenie brutto za konserwację i utrzymanie w pełnej sprawności technicznej stacji prostownikowej Dworska przy ul. Dworskiej, przez okres 1 miesiąca wynosi: cyfrowo:.. zł (słownie:.), w tym kwota netto wynosi:. zł (słownie:.), a podatek VAT wynosi:.. zł (słownie:..). 21. Wynagrodzenie brutto za konserwację i utrzymanie w pełnej sprawności technicznej stacji prostownikowej Centrum przy ul. Menniczej, przez okres 1 miesiąca wynosi: cyfrowo:. zł (słownie:.), w tym kwota netto wynosi:.. zł (słownie:.), a podatek VAT wynosi:.. zł (słownie: ). 22. Wynagrodzenie brutto za konserwację i utrzymanie w pełnej sprawności technicznej stacji prostownikowej Fiołkowa przy ul. Menniczej, przez okres 1 miesiąca wynosi: cyfrowo:. zł (słownie:..), w tym kwota netto wynosi:.. zł (słownie.), a podatek VAT wynosi:.. zł (słownie:..). 23. Wynagrodzenie Wykonawcy brutto za konserwację i utrzymanie systemu zdalnego sterowania i nadzoru oraz zdalnego odczytu zużycia energii elektrycznej przez poszczególne stacje prostownikowe i 3 stacje transformatorowe zlokalizowane na terenie Zakładów Tramwajowych Nr 1 i 4 oraz Zakładu Autobusowego Nr 9 przez okres 1 miesiąca wynosi: cyfrowo: zł (słownie:.), w tym kwota netto wynosi:. zł (słownie:.), a podatek VAT wynosi:. zł (słownie: ). 24. Wynagrodzenie Wykonawcy brutto za konserwację i utrzymanie linii kablowych zasilających SN i nn oraz 48 szt. głowic kablowych SN na 4 stacjach prostownikowych: Bardzka, Dworska, Milenijna, Fiołkowa przez okres 1 miesiąca wynosi: cyfrowo:. zł (słownie ), w tym kwota netto wynosi: zł (słownie:..), a podatek VAT wynosi: zł (słownie ). 25. Wynagrodzenie Wykonawcy brutto za konserwację i utrzymanie linii kablowych trakcyjnych zasilających i powrotnych oraz 450 szt. głowic kablowych trakcyjnych na 9 stacjach prostownikowych: Racławicka, Pułaskiego, Nabycińska, Strzegomska, Bardzka, Dworska, Milenijna, Centrum, Fiołkowa przez okres 1 miesiąca wynosi: cyfrowo: zł (słownie:..), w tym kwota netto wynosi: zł (słownie:.), a podatek VAT wynosi: zł (słownie:..). 26. Zamawiający przeznacza na partycypację w kosztach materiałów wykonania naprawy jednostkowej związanej z usunięciem awarii, o której mowa w Załączniku nr 3 pkt 6 część I oraz część VII kwotę zł, oprócz kwoty określonej w 2 ust. 1 umowy. 27. Zasady wynagradzania oraz obniżania wynagrodzenia za konserwację i utrzymanie stacji prostownikowych i systemu ich zdalnego sterowania i nadzoru oraz linii i głowic kablowych określa Załącznik nr 3 do umowy. 28. Wynagrodzenie łączne za wykonanie przedmiotu zamówienia określonego w 1 umowy rozliczane i wypłacane będzie w okresach miesięcznych. 29. Zamawiający będzie dokonywał zapłaty określonej w ust. 2 należności, z uwzględnieniem dokonanych zgodnie z Załącznikiem nr 3 do umowy obniżek wynagrodzenia, w terminie 30 dni od daty otrzymania faktury, przelewem na rachunek Wykonawcy w.. 3

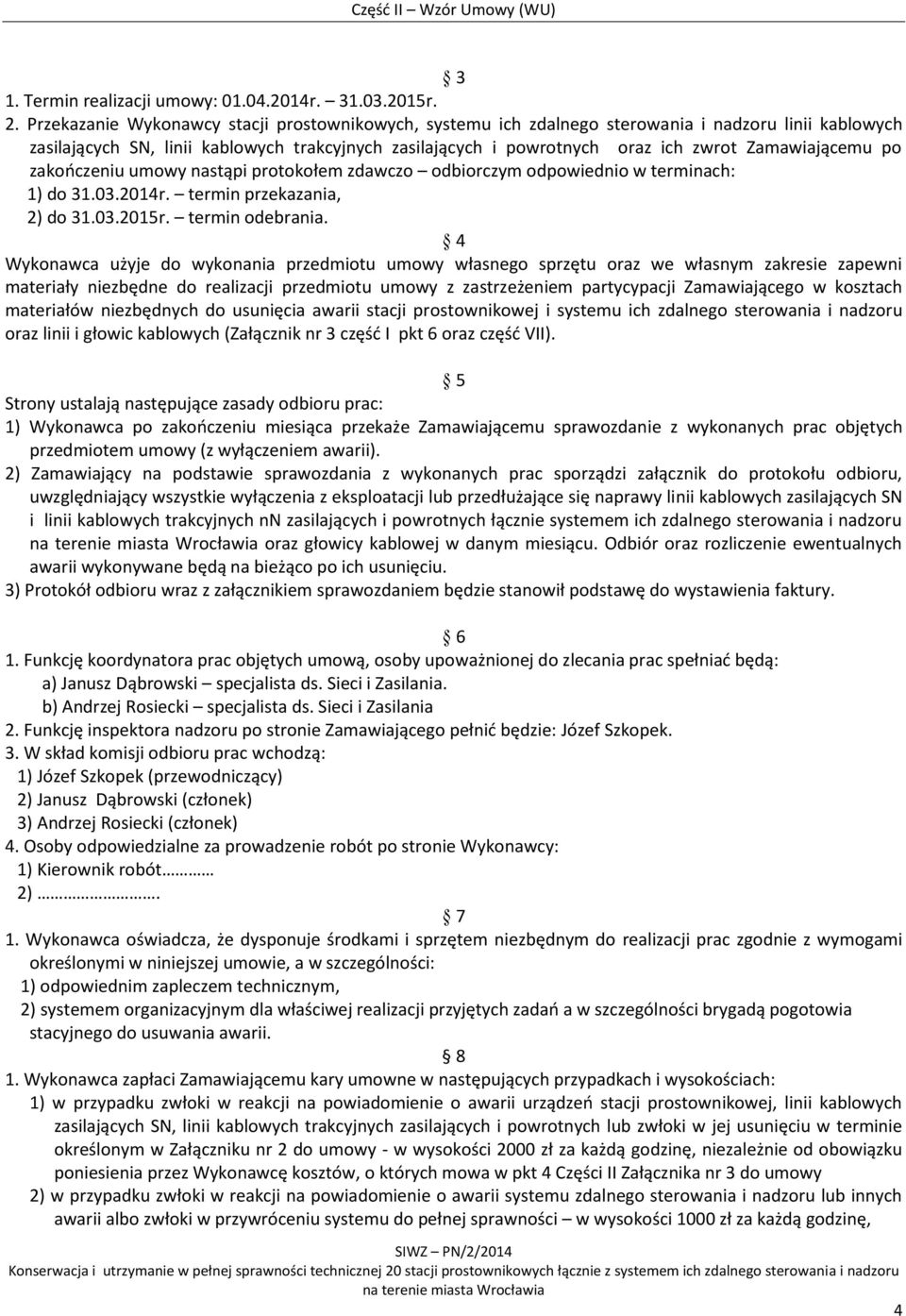

4 3 1. Termin realizacji umowy: r r. 2. Przekazanie Wykonawcy stacji prostownikowych, systemu ich zdalnego sterowania i nadzoru linii kablowych zasilających SN, linii kablowych trakcyjnych zasilających i powrotnych oraz ich zwrot Zamawiającemu po zakończeniu umowy nastąpi protokołem zdawczo odbiorczym odpowiednio w terminach: 1) do r. termin przekazania, 2) do r. termin odebrania. 4 Wykonawca użyje do wykonania przedmiotu umowy własnego sprzętu oraz we własnym zakresie zapewni materiały niezbędne do realizacji przedmiotu umowy z zastrzeżeniem partycypacji Zamawiającego w kosztach materiałów niezbędnych do usunięcia awarii stacji prostownikowej i systemu ich zdalnego sterowania i nadzoru oraz linii i głowic kablowych (Załącznik nr 3 część I pkt 6 oraz część VII). 5 Strony ustalają następujące zasady odbioru prac: 1) Wykonawca po zakończeniu miesiąca przekaże Zamawiającemu sprawozdanie z wykonanych prac objętych przedmiotem umowy (z wyłączeniem awarii). 2) Zamawiający na podstawie sprawozdania z wykonanych prac sporządzi załącznik do protokołu odbioru, uwzględniający wszystkie wyłączenia z eksploatacji lub przedłużające się naprawy linii kablowych zasilających SN i linii kablowych trakcyjnych nn zasilających i powrotnych łącznie systemem ich zdalnego sterowania i nadzoru oraz głowicy kablowej w danym miesiącu. Odbiór oraz rozliczenie ewentualnych awarii wykonywane będą na bieżąco po ich usunięciu. 3) Protokół odbioru wraz z załącznikiem sprawozdaniem będzie stanowił podstawę do wystawienia faktury Funkcję koordynatora prac objętych umową, osoby upoważnionej do zlecania prac spełniać będą: a) Janusz Dąbrowski specjalista ds. Sieci i Zasilania. b) Andrzej Rosiecki specjalista ds. Sieci i Zasilania 2. Funkcję inspektora nadzoru po stronie Zamawiającego pełnić będzie: Józef Szkopek. 3. W skład komisji odbioru prac wchodzą: 1) Józef Szkopek (przewodniczący) 2) Janusz Dąbrowski (członek) 3) Andrzej Rosiecki (członek) 4. Osoby odpowiedzialne za prowadzenie robót po stronie Wykonawcy: 1) Kierownik robót 2) Wykonawca oświadcza, że dysponuje środkami i sprzętem niezbędnym do realizacji prac zgodnie z wymogami określonymi w niniejszej umowie, a w szczególności: 1) odpowiednim zapleczem technicznym, 2) systemem organizacyjnym dla właściwej realizacji przyjętych zadań a w szczególności brygadą pogotowia stacyjnego do usuwania awarii Wykonawca zapłaci Zamawiającemu kary umowne w następujących przypadkach i wysokościach: 1) w przypadku zwłoki w reakcji na powiadomienie o awarii urządzeń stacji prostownikowej, linii kablowych zasilających SN, linii kablowych trakcyjnych zasilających i powrotnych lub zwłoki w jej usunięciu w terminie określonym w Załączniku nr 2 do umowy - w wysokości 2000 zł za każdą godzinę, niezależnie od obowiązku poniesienia przez Wykonawcę kosztów, o których mowa w pkt 4 Części II Załącznika nr 3 do umowy 2) w przypadku zwłoki w reakcji na powiadomienie o awarii systemu zdalnego sterowania i nadzoru lub innych awarii albo zwłoki w przywróceniu systemu do pełnej sprawności w wysokości 1000 zł za każdą godzinę, 4

5 3) za rozwiązanie przez Zamawiającego umowy bez zachowania okresu wypowiedzenia na podstawie 9 ust. 2 umowy w wysokości 0,2% wynagrodzenia brutto określonego w 2 ust. 1 umowy. 2. Zamawiającemu przysługuje prawo dochodzenia na zasadach ogólnych odszkodowania przewyższającego zastrzeżone kary umowne Strony przewidują możliwość wypowiedzenia umowy z zachowaniem 3 miesięcznego okresu wypowiedzenia. 2. Zamawiający może rozwiązać umowę bez zachowania okresu wypowiedzenia w przypadku dwukrotnego zaniedbania przez Wykonawcę obowiązków określonych niniejszą umową. 10 Wszelkie zmiany umowy wymagają dla swej ważności formy pisemnej w postaci aneksu pod rygorem nieważności. 11 W sprawach nie uregulowanych niniejszą umową zastosowanie mają przepisy ustawy Prawo Zamówień Publicznych oraz kodeksu cywilnego. 12 Ewentualne spory wynikłe z niniejszej umowy rozstrzygać będzie Sąd rzeczowo właściwy dla siedziby Zamawiającego. 13 Umowę sporządzono w 3 jednobrzmiących egzemplarzach, z których 2 otrzymuje Zamawiający, a 1 Wykonawca. WYKONAWCA : ZAMAWIAJĄCY : 5

6 Załącznik Nr 1 do Umowy Nr... z dnia... OPIS PRZEDMIOTU ZAMÓWIENIA (III CZ. SIWZ) WYKONAWCA : ZAMAWIAJĄCY : 6

7 Załącznik Nr 2 do Umowy nr.. z dnia.. Szczegółowy zakres przedmiotu umowy Część I. Zakres prac związanych z konserwacją i utrzymaniem w pełnej sprawności technicznej 20 stacji prostownikowych oraz systemu zdalnego sterowania i nadzoru oraz zdalnego odczytu zużycia energii elektrycznej przez poszczególne stacje prostownikowe i 3 stacje transformatorowe zlokalizowane na terenie zajezdni nr I, IV i IX, Konserwacja i utrzymanie stacji prostownikowych i ich wyposażenia, systemu zdalnego sterowania i odczytu zużycia energii elektrycznej należy prowadzić na podstawie dokumentacji techniczno ruchowej zainstalowanych urządzeń, aktualnych przepisów eksploatacji urządzeń elektroenergetycznych, niniejszej specyfikacji i zaleceń Zamawiającego. Granicą eksploatacji urządzeń stacji są zaciski kabli zasilających SN - na wejściu oraz zaciski kabli trakcyjnych zasilających i powrotnych na - wyjściu. Ww. zaciski kablowe konserwuje Wykonawca zajmujący się utrzymaniem stacji. I. Utrzymanie urządzeń stacji. W ramach utrzymania urządzeń stacji Wykonawca powinien wykonywać: 1. Oględziny stacji rozumiane jako bezpośredni pobyt na stacji, który ma na celu ustalenie zmian od ostatniego pobytu oraz sprawdzenie aktualnego stanu urządzeń, budynku i otoczenia. Oględziny stacji wykonywać należy w odstępach maksymalnie 14 dniowych. Podstawowy zakres oględzin stacji obejmuje: 1.1 Stan łączeniowy łączników, stopień domknięcia noży odłączników itp. 1.2 Stan widocznych izolatorów, szyn i połączeń uziemiających. 1.3 Poziom oleju i ewentualne wycieki z urządzeń wypełnionych olejem. 1.4 Poprawność wskazań przyrządów pomiarowych, wskaźników i sterowników cyfrowych. 1.5 Prawidłowość położenia przełączników i sterowników SZR oraz ich działanie. 1.6 Stan i działanie urządzeń ziemnozwarciowych (TEST). 1.7 Stan baterii akumulatorowych i urządzeń ładowania. 1.8 Stan i kompletność sprzętu ochronnego i przeciwpożarowego. 1.9 Stan instalacji antenowych Stan instalacji wodnych, grzewczych, wentylacyjnych i oświetleniowych Stan budynku drzwi, okien, zamknięć, itd. oraz ogrodzenia terenu stacji. 2. Doraźne oględziny stacji zakres i częstotliwość oględzin wg uznania Zamawiającego lub Wykonawcy. 3. Przeglądy urządzeń stacji rozumiane jako czynności ich czyszczenia, sprawdzanie prawidłowego działania oraz ich konserwacji, regulacji i wykonywania napraw zapobiegawczych. 3.1 Jeden raz w miesiącu należy wykonywać przeglądy: Wyłączników szybkich prądu stałego wraz z przynależnym polem, Baterii akumulatorów z elementami ich ładowania (siłownie). 3.2 Zakres przeglądu wyłącznika szybkiego: Sprawdzić i dokręcić połączenie elektryczne i mechaniczne wyłącznika szybkiego, urządzenia próby linii oraz pozostałych urządzeń Oczyścić pilnikiem styki główne wyłącznika szybkiego, 7

8 3.2.3 Oczyścić powierzchnię miejsca styku zwory i rdzenia, Dokonać oględzin komory łukowej (głębokość dopuszczalnych wypaleń płyt w komorze 3 mm), Oczyścić wszystkie elementy izolacji, Zmierzyć parametry mechaniczne wyłącznika: - odległość między stykami w pozycji spoczynkowej, - odległość między stykami w pozycji półprzejściowej, - szczelinę zwory przechwytu, - przechył styków, - powierzchnię styków, Sprawdzić działanie wyłącznika w stanie beznapięciowym, przez kilkakrotne załączenie i wyłączenie za pomocą układu sterowniczego, Oczyścić i sprawdzić stan urządzeń próby linii, Oczyścić i sprawdzić stan pozostałych urządzeń ( przekaźniki, wskaźniki położenia, sterowniki, listwy zaciskowe), Sprawdzić stan i ciągłość uziemień ochronnych, Sprawdzić działanie funkcjonalne układów automatyki (z uwzględnieniem uzależnień), Sprawdzić poprawność położenia wskaźnika wyzwalacza. 3.3 Ponadto raz w roku należy: Zmierzyć rezystancję izolacji, Dokonać próby napięciowej, Sprawdzić naciąg sprężyn, Zmierzyć natężenie prądu cewki trzymającej i sprawdzić polaryzację, Zmierzyć natężenie prądu wyzwalacza i sprawdzić wskazanie amperomierza, Zmierzyć napięcie zadziałania przekaźnika próby linii i rezystancję oporników, Zmierzyć rezystancję uzwojenia cewki załączającej, 3.4 Przegląd baterii i urządzeń ich ładowania należy przeprowadzić zgodnie z zasadami eksploatacji tych urządzeń. 3.5 Jeden raz na kwartał należy przeprowadzić przegląd prostowników krzemowych, w którym należy: Sprawdzić i w razie potrzeby dokręcić połączenia elektryczne i mechaniczne prostownika (diody dokręcać kluczem dynamometrycznym), Oczyścić wszystkie elementy izolacji (diody, szyny, izolatory, listwy zaciskowe, itd.), Oczyścić i sprawdzić (optycznie lub omomierzem) rezystory dzielników i układy sygnalizacji uszkodzenia diod, Sprawdzić neonówki sygnalizacji uszkodzenia diod, w razie potrzeby własności zaworowe diod, Sprawdzić wkładki bezpiecznikowe obwodów RC (w przypadku stwierdzenia uszkodzenia wkładki sprawdzić kondensator), Sprawdzić stan i ciągłość uziemień ochronnych. 3.6 Ponadto raz w roku należy: Zmierzyć rezystancję izolacji, Równomierność rozpływu prądów, Rozkład napięć wstecznych. 3.7 Przegląd pozostałych urządzeń stacji należy wykonywać doraźnie wg uznania Wykonawcy lub Zamawiającego biorąc pod uwagę wyniki oględzin - nie rzadziej jednak niż jeden raz w roku. Zakres przeglądu tych urządzeń wynika z ich dokumentacji techniczno ruchowej oraz ogólnych zasad eksploatacji stacji elektroenergetycznych. 3.8 Do obowiązków Wykonawcy należy ponadto: 8

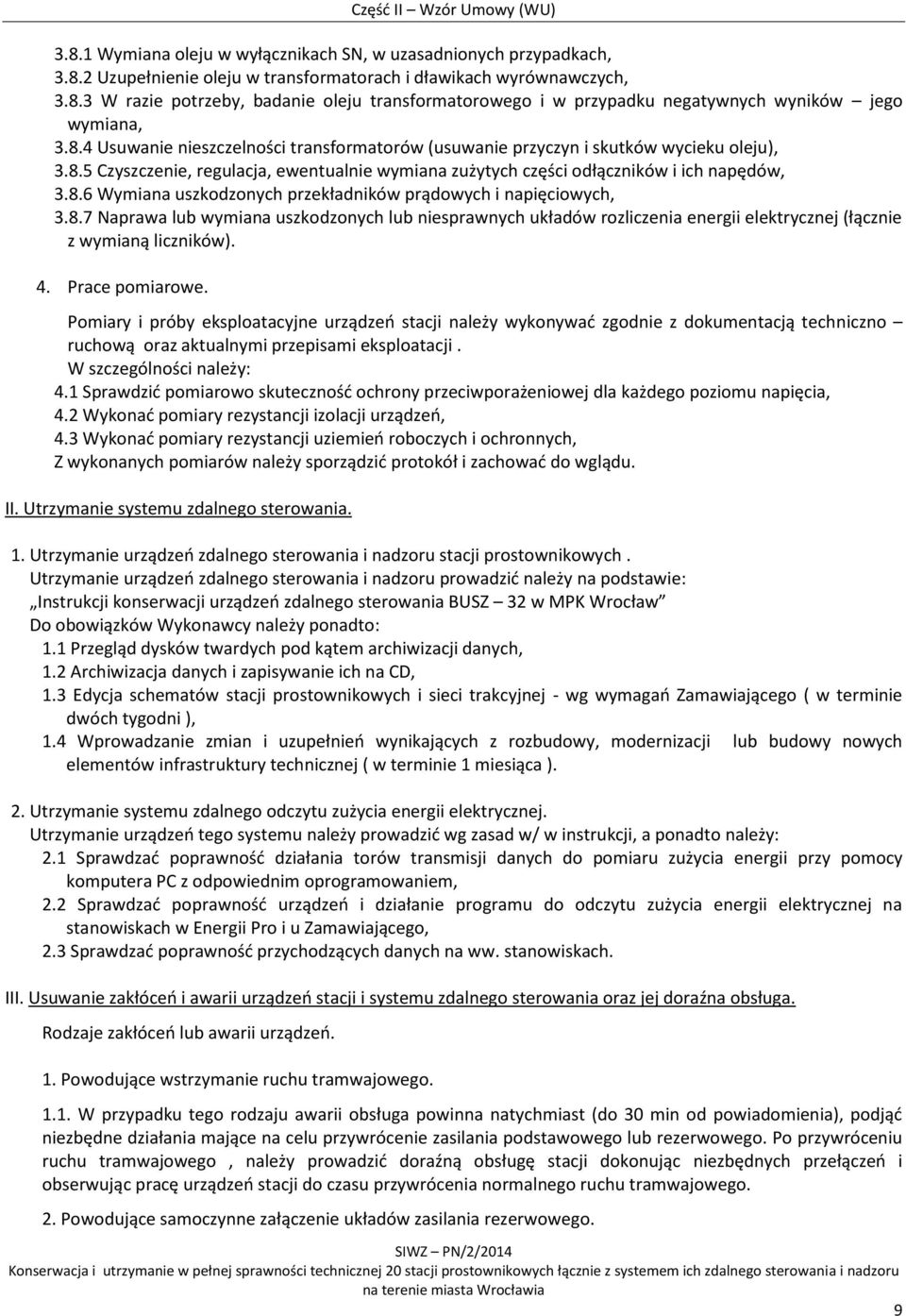

9 3.8.1 Wymiana oleju w wyłącznikach SN, w uzasadnionych przypadkach, Uzupełnienie oleju w transformatorach i dławikach wyrównawczych, W razie potrzeby, badanie oleju transformatorowego i w przypadku negatywnych wyników jego wymiana, Usuwanie nieszczelności transformatorów (usuwanie przyczyn i skutków wycieku oleju), Czyszczenie, regulacja, ewentualnie wymiana zużytych części odłączników i ich napędów, Wymiana uszkodzonych przekładników prądowych i napięciowych, Naprawa lub wymiana uszkodzonych lub niesprawnych układów rozliczenia energii elektrycznej (łącznie z wymianą liczników). 4. Prace pomiarowe. Pomiary i próby eksploatacyjne urządzeń stacji należy wykonywać zgodnie z dokumentacją techniczno ruchową oraz aktualnymi przepisami eksploatacji. W szczególności należy: 4.1 Sprawdzić pomiarowo skuteczność ochrony przeciwporażeniowej dla każdego poziomu napięcia, 4.2 Wykonać pomiary rezystancji izolacji urządzeń, 4.3 Wykonać pomiary rezystancji uziemień roboczych i ochronnych, Z wykonanych pomiarów należy sporządzić protokół i zachować do wglądu. II. Utrzymanie systemu zdalnego sterowania. 1. Utrzymanie urządzeń zdalnego sterowania i nadzoru stacji prostownikowych. Utrzymanie urządzeń zdalnego sterowania i nadzoru prowadzić należy na podstawie: Instrukcji konserwacji urządzeń zdalnego sterowania BUSZ 32 w MPK Wrocław Do obowiązków Wykonawcy należy ponadto: 1.1 Przegląd dysków twardych pod kątem archiwizacji danych, 1.2 Archiwizacja danych i zapisywanie ich na CD, 1.3 Edycja schematów stacji prostownikowych i sieci trakcyjnej - wg wymagań Zamawiającego ( w terminie dwóch tygodni ), 1.4 Wprowadzanie zmian i uzupełnień wynikających z rozbudowy, modernizacji lub budowy nowych elementów infrastruktury technicznej ( w terminie 1 miesiąca ). 2. Utrzymanie systemu zdalnego odczytu zużycia energii elektrycznej. Utrzymanie urządzeń tego systemu należy prowadzić wg zasad w/ w instrukcji, a ponadto należy: 2.1 Sprawdzać poprawność działania torów transmisji danych do pomiaru zużycia energii przy pomocy komputera PC z odpowiednim oprogramowaniem, 2.2 Sprawdzać poprawność urządzeń i działanie programu do odczytu zużycia energii elektrycznej na stanowiskach w Energii Pro i u Zamawiającego, 2.3 Sprawdzać poprawność przychodzących danych na ww. stanowiskach. III. Usuwanie zakłóceń i awarii urządzeń stacji i systemu zdalnego sterowania oraz jej doraźna obsługa. Rodzaje zakłóceń lub awarii urządzeń. 1. Powodujące wstrzymanie ruchu tramwajowego W przypadku tego rodzaju awarii obsługa powinna natychmiast (do 30 min od powiadomienia), podjąć niezbędne działania mające na celu przywrócenie zasilania podstawowego lub rezerwowego. Po przywróceniu ruchu tramwajowego, należy prowadzić doraźną obsługę stacji dokonując niezbędnych przełączeń i obserwując pracę urządzeń stacji do czasu przywrócenia normalnego ruchu tramwajowego. 2. Powodujące samoczynne załączenie układów zasilania rezerwowego. 9

10 2.1. W przypadku gdy urządzenia z powodu zakłóceń lub awarii zostały przełączone przez obsługę lub samoczynnie na zasilanie rezerwowe Wykonawca w ciągu 3 dni naprawi lub wymieni uszkodzone urządzenia stacji. Niezależnie od doraźnej obsługi stacji w ww. przypadkach awaryjnych Wykonawca prowadził będzie bezpośrednią obsługę wskazanych stacji prostownikowych w dniach wzmożonego ruchu tramwajowego wg uznania Zamawiającego. Dotyczy to w szczególności 30, 31 października oraz 1 i 2 listopada oraz obsługi imprez masowych na terenie Wrocławia (5 stacji prostownikowych: Cybulskiego, Nabycińska, Strzegomska, Pilczyce i Grabowa ). 3. Awarie systemu zdalnego sterowania W tego typu awariach obsługa powinna zareagować niezwłocznie, w ciągu 1 godziny od powiadomienia przez dyspozytora o zakłóceniach w pracy systemu. Przywrócenie systemu do pełnej sprawności powinno nastąpić w ciągu 8 godzin od zgłoszenia. W przypadku większych awarii spowodowanych zdarzeniami losowymi, czas przywrócenia pełnej sprawności systemu i okoliczności awarii ustalany będzie z Zamawiającym w formie pisemnej. 4. Inne awarie w tym w szczególności: 4.1 Awarie układów zasilania potrzeb własnych 4.2 Awarie układów rozliczania energii elektrycznej. W przypadku awarii zasilania potrzeb własnych na stacjach prostownikowych (w tym zasilania rezerwowego nn) Wykonawca niezwłocznie (do 1 godziny) podłączy przewoźne zasilanie rezerwowe z generatora lub przetwornicy, W przypadku innych awarii Wykonawca przystąpi niezwłocznie do naprawy uszkodzeń i działań minimalizujących ich skutki. Sposób naprawy i jej termin ustalany będzie z Zamawiającym w trybie roboczym. IV. Utrzymanie budynku stacji i otoczenia. W ramach utrzymania budynku stacji Wykonawca powinien wykonywać. 1. Prace porządkowe - mające na celu utrzymanie ładu, czystości i porządku wewnątrz i na zewnątrz stacji oraz terenie przyległym do posesji stacji, wykonując m.in. 1.1 Sprzątanie pomieszczeń stacji i terenu zewnętrznego, 1.2 Koszenie trawy, 1.3 Przycinanie gałęzi drzew rosnących na terenie stacji lub w jej pobliżu 1.4 Usuwanie opadłych liści, 1.5 W okresie zimowym odśnieżanie i posypywanie piaskiem lub środkami chemicznymi chodników na terenie stacji oraz chodników i pół pasa jezdni, na terenie przyległym do ogrodzenia stacji, 1.6 Wywożenie śmieci i odpadów. 2. Bieżące naprawy i konserwacja elementów budynku i ogrodzenia - prace te mają na celu utrzymanie niezawodnej pracy urządzeń, bezpieczeństwa obsługi i osób trzecich oraz estetyki budynku. W ramach tych robót Wykonawca powinien m.in.: 2.1 Usuwać nieszczelności dachu oraz jego odwodnienia, 2.2 Naprawiać uszkodzone oszklenie budynku, 2.3 Naprawiać ubytki tynku i jego zamalowania, 2.4 Naprawiać uszkodzone bramy i drzwi zewnętrzne do budynku, 2.5 Wymieniać w miarę potrzeby uszkodzone zamknięcia drzwi i bram, 2.6 Naprawiać uszkodzone ogrodzenia budynku, 2.7 Naprawiać uszkodzone elementy instalacji wod-kan w budynku. Z wykonanych prac Wykonawca przedłoży comiesięczne sprawozdanie, 10

11 2.8 Dbać o sprawną wentylację budynku, 2.9 Naprawiać instalacje elektryczne i odgromowe budynku, 2.10 Naprawiać lub wymieniać uszkodzone oprawy oświetleniowe i źródła światła, 3. Wymiana sprzętu przeciwpożarowego raz na 6 miesięcy. Część II Zakres prac związanych z konserwacją i utrzymaniem linii kablowych zasilających SN i nn, 54 szt. głowic kablowych SN linii kablowych trakcyjnych zasilających i powrotnych oraz 317 szt. głowic kablowych trakcyjnych na 8 stacjach prostownikowych. 1. Utrzymanie i konserwacja linii zasilających SN. Są to elementy układu zasilania zadaniem których jest przesyłanie energii elektrycznej prądu zmiennego od GPZ do stacji prostownikowej. Utrzymanie i konserwacja głowic kablowych linii SN należy prowadzić wg Przepisów eksploatacji urządzeń elektroenergetycznych oraz warunkami pracy i eksploatacji urządzeń, instalacji i sieci odbiorcy w zakresie współpracy z siecią TAURON Dystrybucja ustalenia współpracy ruchowej w zakresie zasilania obiektów stacji prostownikowych MPK Sp. z o.o. dla stacji prostownikowych Bardzka, Dworska, Centrum i Fiołkowa oraz instrukcję współpracy techniczno-ruchowej MPK Sp. z o.o. z PKP Energetyka w zakresie ruchu sieci elektroenergetycznej zasilającej obiekty MPK Sp. z o.o. dla stacji prostownikowej Milenijna. 2. Utrzymanie i konserwacja linii kablowych zasilających i powrotnych. Są to elementy układu zasilania zadaniem których jest przesyłanie energii elektrycznej prądu stałego od stacji prostownikowych do poszczególnych odcinków sieci trakcyjnej Prace sprawdzająco- konserwacyjne a. sprawdzanie stanu głowic kablowych b. sprawdzanie stanu połączeń śrubowych na głowicach kablowych c. sprawdzanie stanu osłon mechanicznych, konstrukcji wsporczych uszczelnień kabli zasilających i powrotnych. Z wykonanych prac konserwacyjnych Wykonawca przedłoży comiesięczne sprawozdanie, a z wykonanych prac pomiarowych, protokół pomiarów. a. Prace pomiarowe. Pomiar parametrów elektrycznych linii kablowych zasilających i powrotnych w terminie określonym aktualnymi przepisami, lecz nie rzadziej jak raz w roku kalendarzowym oraz po każdej naprawie linii, pomiar rezystancji pętli zwarcia linii kablowej i odcinka raz w trzyletnim okresie eksploatacyjnym dla każdej linii i odcinka sieci trakcyjnej. Z wykonanych prac konserwacyjnych Wykonawca przedłoży comiesięczne sprawozdanie, a z wykonanych prac pomiarowych, protokół pomiarów. b. Punkty zasilające i powrotne. Wymienione prace wykonać w trakcie przeglądu linii kablowych zasilających i powrotnych. a) sprawdzanie stanu styków odłączników i rozłączników elementów wyeksploatowanych b) sprawdzanie czyszczenie i smarowanie połączeń śrubowych okablowania łączącego odłącznik lub rozłącznik z siecią trakcyjną c) sprawdzanie czyszczenie i smarowanie połączeń śrubowych oraz stanu okablowania uszyniającego podstawę odłącznika, skrzynką napęd oraz ochronnik przepięciowy. d) sprawdzanie stanu okablowania łączącego odłącznik lub rozłącznik z siecią trakcyjną. e) sprawdzanie stanu odłączników i szaf kablowych czyszczenie styków wymiana odłączników wyeksploatowanych. f) sprawdzanie działań napędu elektrycznego rozłączników sekcyjnych i bocznikujących izolatory, g) sprawdzanie działania i przesmarowanie napędu ręcznego rozłączników sekcyjnych i bocznikujących izolatory, h) dbanie o estetykę szafek kablowych, wraz z ich malowaniem stosownie do potrzeb, jednak nie rzadziej niż raz w roku, 11

12 i) sprawdzanie i uzupełnienie połączeń uszyniających oraz międzyszynowych i międzytorowych, j) naprawa lub wymiana uszkodzonych końcówek kablowych kabli zasilających i powrotnych w szafach kablowych, k) oznakowania całego wyposażenia sieci trakcyjnej, np. izolatorów sekcyjnych i granicznych, szafek kablowych, punktów zasilających i powrotnych, skrzynek napędu). Z wykonanych prac Wykonawca przedłoży comiesięczne sprawozdanie. 3. Usuwanie awarii linii kablowych SN zasilających i powrotnych trakcyjnych oraz wyposażenia elektroenergetycznego stacji prostownikowych. Awarie obejmują zdarzenia w których uszkodzeniu ulegają elementy wyposażenia elektroenergetycznego stacji prostownikowych, linii kablowych zasilających SN oraz linii kablowych trakcyjnych zasilających i powrotnych, powodujące zakłócenia i zagrożenia komunikacji tramwajowej. a) W przypadku każdej awarii Wykonawca niezwłocznie podejmie działania minimalizujące jej zasięg i poprzez odpowiednie czynności przełączeniowe, przywraca wstrzymany ruch tramwajowy. Wykonawca musi w ciągu 0,5 godz. od powiadomienia przez dyspozytora o zakłóceniach w pracy systemu podjąć działania mające na celu usunięcie awarii. Czas usuwania każdej awarii nie powinien przekroczyć 3 dni. Ewentualne przekroczenie tego terminu, musi być każdorazowo uzgodnione z Zamawiającym. b) Okoliczności przyczyny i charakter awarii ustalane są komisyjnie z udziałem Zamawiającego. c) Ostateczne usunięcie każdej awarii powinno być zgłoszone do dyspozytora sieci w Dziale Infrastruktury Technicznej i wpisane do książki pracy. Część III Zasady wykonywania i prowadzenia prac przez Wykonawcę. 1. Wszelkie czynności konserwacyjne i naprawcze w stacjach prostownikowych, systemu zdalnego sterowania i nadzoru, odczytu zużycia energii elektrycznej, liniach kablowych zasilających i powrotnych, liniach kablowych trakcyjnych zasilających i powrotnych Wykonawca prowadzi własnym kosztem i staraniem. 2. Stosowana aparatura, urządzenia czy osprzęt zamienny, winien mieć stosowne i aktualne badania, atesty lub certyfikaty upoważnionych instytucji. Jego zastosowanie musi być zaakceptowane przez Zamawiającego. 3. Obowiązkiem Wykonawcy jest posiadanie wykwalifikowanego personelu, zajmującego się eksploatacją i utrzymaniem stacji prostownikowych linii kablowych zasilających SN, linii kablowych trakcyjnych zasilających i powrotnych. 4. Wykonawca powinien posiadać specjalistyczny sprzęt, przyrządy i urządzenia przeznaczonego do sprawnej i bezpiecznej eksploatacji urządzeń stacji prostownikowych. Powinien posiadać również niezbędny zapas zużywających się części zamiennych i bezpieczników dla każdego poziomu napięcia. Wykonawca powinien posiadać również zasilacze serwisowe prądu stałego i przemiennego, a w szczególności zasilacz rezerwowy 220VDC, 15A oraz agregat spalinowy 400/230 V; 3,0 kva 5. Wykonawca powinien utrzymywać pogotowie stacyjne. Pogotowie powinno pracować codziennie i całodobowo także we wszystkie dni wolne od pracy. Pogotowie przeznaczone jest do szybkiego i sprawnego usuwania zakłóceń i awarii urządzeń stacji, a także w celu zapobiegania możliwościom takich zdarzeń. Samochód pogotowia powinien posiadać uprawnienia pojazdu uprzywilejowanego, w ruchu drogowym, obowiązującymi na terenie miasta Wrocławia. 6. Wykonawca powinien dysponować sprawnymi i niezawodnymi systemami łączności telefonicznej i radiowej dyspozytorskiej, działającej. Terminale łączności radiowej Wykonawca zainstaluje własnym kosztem i staraniem we wskazanych przez Zamawiającego miejscach ( w chwili obecnej 3 miejsca) 7. Prace konserwacyjne na stacjach prostownikowych, liniach kablowych SN, liniach kablowych trakcyjnych zasilających i powrotnych, prowadzone będą na podstawie poleceń pisemnych wystawionych przez Wykonawcę i przekazanych do wiadomości i akceptacji Zamawiającemu. Terminy prac konserwacyjnych na poszczególnych stacjach ustalone będą w miesięcznym harmonogramie, sporządzonym przez Wykonawcę i zatwierdzonym przez 12

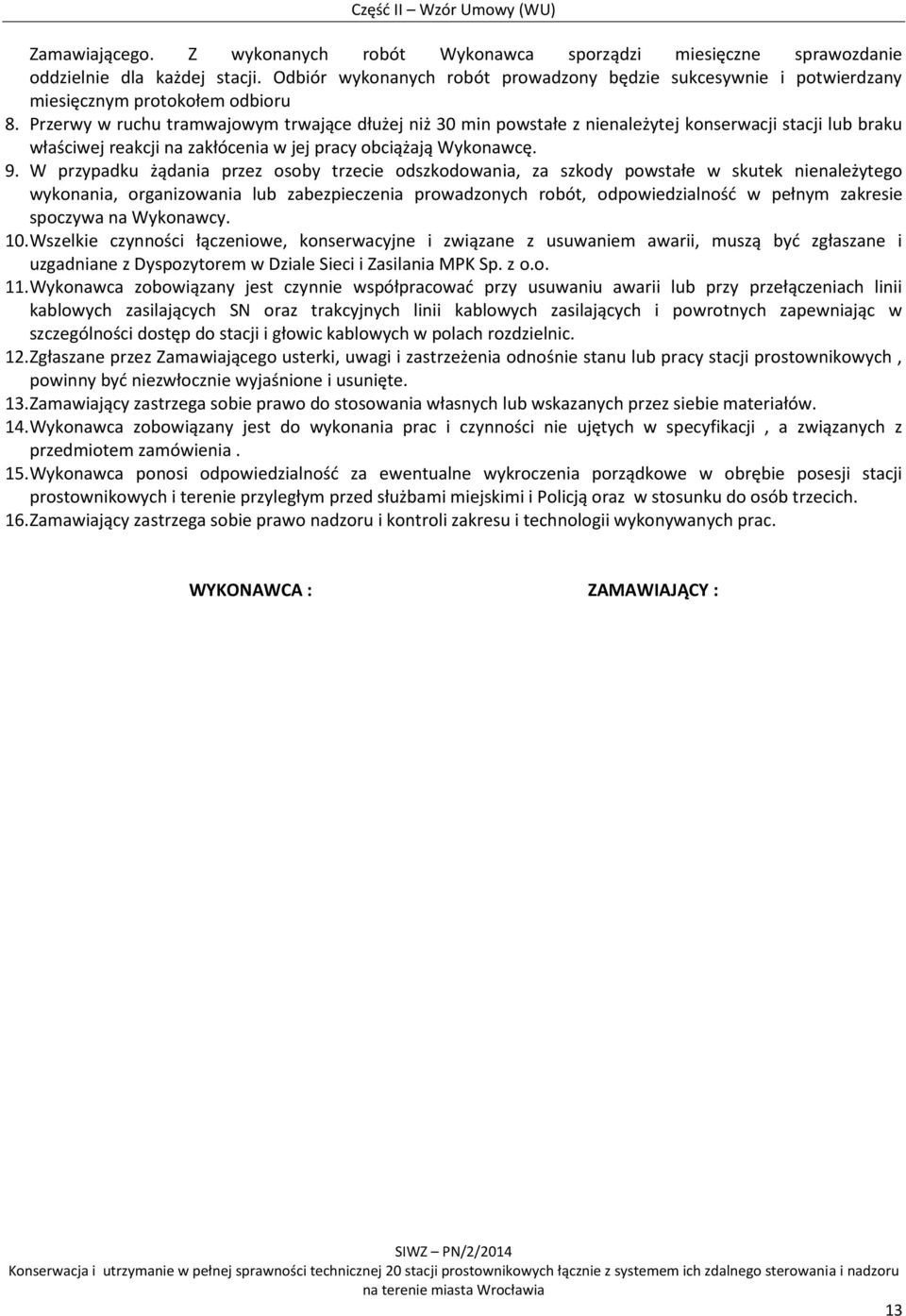

13 Zamawiającego. Z wykonanych robót Wykonawca sporządzi miesięczne sprawozdanie oddzielnie dla każdej stacji. Odbiór wykonanych robót prowadzony będzie sukcesywnie i potwierdzany miesięcznym protokołem odbioru 8. Przerwy w ruchu tramwajowym trwające dłużej niż 30 min powstałe z nienależytej konserwacji stacji lub braku właściwej reakcji na zakłócenia w jej pracy obciążają Wykonawcę. 9. W przypadku żądania przez osoby trzecie odszkodowania, za szkody powstałe w skutek nienależytego wykonania, organizowania lub zabezpieczenia prowadzonych robót, odpowiedzialność w pełnym zakresie spoczywa na Wykonawcy. 10. Wszelkie czynności łączeniowe, konserwacyjne i związane z usuwaniem awarii, muszą być zgłaszane i uzgadniane z Dyspozytorem w Dziale Sieci i Zasilania MPK Sp. z o.o. 11. Wykonawca zobowiązany jest czynnie współpracować przy usuwaniu awarii lub przy przełączeniach linii kablowych zasilających SN oraz trakcyjnych linii kablowych zasilających i powrotnych zapewniając w szczególności dostęp do stacji i głowic kablowych w polach rozdzielnic. 12. Zgłaszane przez Zamawiającego usterki, uwagi i zastrzeżenia odnośnie stanu lub pracy stacji prostownikowych, powinny być niezwłocznie wyjaśnione i usunięte. 13. Zamawiający zastrzega sobie prawo do stosowania własnych lub wskazanych przez siebie materiałów. 14. Wykonawca zobowiązany jest do wykonania prac i czynności nie ujętych w specyfikacji, a związanych z przedmiotem zamówienia. 15. Wykonawca ponosi odpowiedzialność za ewentualne wykroczenia porządkowe w obrębie posesji stacji prostownikowych i terenie przyległym przed służbami miejskimi i Policją oraz w stosunku do osób trzecich. 16. Zamawiający zastrzega sobie prawo nadzoru i kontroli zakresu i technologii wykonywanych prac. WYKONAWCA : ZAMAWIAJĄCY : 13

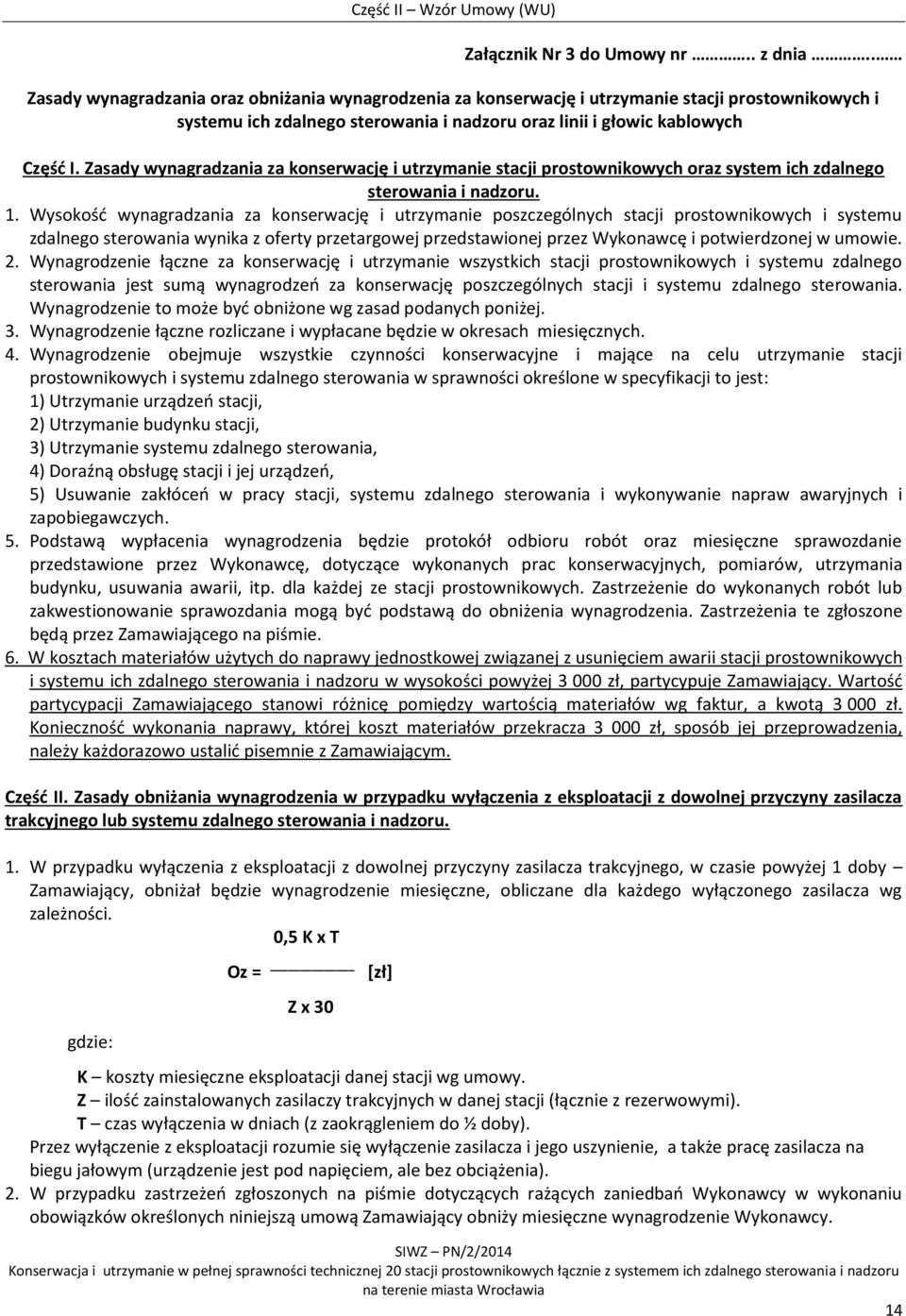

14 Załącznik Nr 3 do Umowy nr.. z dnia.. Zasady wynagradzania oraz obniżania wynagrodzenia za konserwację i utrzymanie stacji prostownikowych i systemu ich zdalnego sterowania i nadzoru oraz linii i głowic kablowych Część I. Zasady wynagradzania za konserwację i utrzymanie stacji prostownikowych oraz system ich zdalnego sterowania i nadzoru. 1. Wysokość wynagradzania za konserwację i utrzymanie poszczególnych stacji prostownikowych i systemu zdalnego sterowania wynika z oferty przetargowej przedstawionej przez Wykonawcę i potwierdzonej w umowie. 2. Wynagrodzenie łączne za konserwację i utrzymanie wszystkich stacji prostownikowych i systemu zdalnego sterowania jest sumą wynagrodzeń za konserwację poszczególnych stacji i systemu zdalnego sterowania. Wynagrodzenie to może być obniżone wg zasad podanych poniżej. 3. Wynagrodzenie łączne rozliczane i wypłacane będzie w okresach miesięcznych. 4. Wynagrodzenie obejmuje wszystkie czynności konserwacyjne i mające na celu utrzymanie stacji prostownikowych i systemu zdalnego sterowania w sprawności określone w specyfikacji to jest: 1) Utrzymanie urządzeń stacji, 2) Utrzymanie budynku stacji, 3) Utrzymanie systemu zdalnego sterowania, 4) Doraźną obsługę stacji i jej urządzeń, 5) Usuwanie zakłóceń w pracy stacji, systemu zdalnego sterowania i wykonywanie napraw awaryjnych i zapobiegawczych. 5. Podstawą wypłacenia wynagrodzenia będzie protokół odbioru robót oraz miesięczne sprawozdanie przedstawione przez Wykonawcę, dotyczące wykonanych prac konserwacyjnych, pomiarów, utrzymania budynku, usuwania awarii, itp. dla każdej ze stacji prostownikowych. Zastrzeżenie do wykonanych robót lub zakwestionowanie sprawozdania mogą być podstawą do obniżenia wynagrodzenia. Zastrzeżenia te zgłoszone będą przez Zamawiającego na piśmie. 6. W kosztach materiałów użytych do naprawy jednostkowej związanej z usunięciem awarii stacji prostownikowych i systemu ich zdalnego sterowania i nadzoru w wysokości powyżej zł, partycypuje Zamawiający. Wartość partycypacji Zamawiającego stanowi różnicę pomiędzy wartością materiałów wg faktur, a kwotą zł. Konieczność wykonania naprawy, której koszt materiałów przekracza zł, sposób jej przeprowadzenia, należy każdorazowo ustalić pisemnie z Zamawiającym. Część II. Zasady obniżania wynagrodzenia w przypadku wyłączenia z eksploatacji z dowolnej przyczyny zasilacza trakcyjnego lub systemu zdalnego sterowania i nadzoru. 1. W przypadku wyłączenia z eksploatacji z dowolnej przyczyny zasilacza trakcyjnego, w czasie powyżej 1 doby Zamawiający, obniżał będzie wynagrodzenie miesięczne, obliczane dla każdego wyłączonego zasilacza wg zależności. 0,5 K x T gdzie: Oz = Z x 30 [zł] K koszty miesięczne eksploatacji danej stacji wg umowy. Z ilość zainstalowanych zasilaczy trakcyjnych w danej stacji (łącznie z rezerwowymi). T czas wyłączenia w dniach (z zaokrągleniem do ½ doby). Przez wyłączenie z eksploatacji rozumie się wyłączenie zasilacza i jego uszynienie, a także pracę zasilacza na biegu jałowym (urządzenie jest pod napięciem, ale bez obciążenia). 2. W przypadku zastrzeżeń zgłoszonych na piśmie dotyczących rażących zaniedbań Wykonawcy w wykonaniu obowiązków określonych niniejszą umową Zamawiający obniży miesięczne wynagrodzenie Wykonawcy. 14

15 3. Powtarzające się zaniedbania Wykonawcy traktowane będą jako naruszenie umowy i mogą być podstawą do jej rozwiązania bez zachowania okresu wypowiedzenia na podstawie 7 ust. 2 umowy. 4. Koszty wstrzymania ruchu tramwajowego (w tym koszty komunikacji zastępczej) na okres powyżej 1 godziny z powodu awarii urządzeń stacji, wynikających z przyczyn na które Wykonawca miał wpływ obciążają Wykonawcę. Koszty te określa pion ekonomiczny Zamawiającego. Przyczyny i okoliczności wstrzymania ruchu tramwajowego z ww. powodów ustala komisja złożona z przedstawiciel Zamawiającego i Wykonawcy. 5. W przypadku zwłoki w reakcji na powiadomienie o awarii urządzeń stacji prostownikowej lub zwłoki w jej usunięciu w terminie określonym w Załączniku nr 2 do umowy - w wysokości 2000 zł za każdą godzinę, niezależnie od obowiązku poniesienia przez Wykonawcę kosztów wstrzymania ruchu tramwajowego, 6. W przypadku zwłoki w reakcji na powiadomienie o awarii systemu zdalnego sterowania i nadzoru lub innych awarii albo zwłoki w przywróceniu systemu do pełnej sprawności w wysokości 1000 zł za każdą godzinę, Część III. Wynagrodzenie za konserwację i utrzymanie linii kablowej zasilającej SN. Za konserwację linii kablowej SN zasilania podstawowego lub rezerwowego Wykonawca otrzyma wynagrodzenie miesięczne obliczane wg zależności : Wg = L x Kg gdzie: Kg [zł] miesięczny jednostkowy koszt konserwacji jednej głowicy kablowej SN, L - liczba głowic kablowych dla danych linii, L=6 dla linii kablowej zasilania podstawowego lub rezerwowego SN, Część IV. Obniżanie wynagrodzenia w przypadku wyłączenia z eksploatacji z dowolnej przyczyny linii kablowej SN zasilania podstawowego lub rezerwowego. W przypadku wyłączenia z eksploatacji lub przedłużającej się naprawy powyżej 24 godzin, Zamawiający będzie potrącał Wykonawcy część wynagrodzenie miesięcznego obliczoną wg zależności: Wgp [zł] = (Lx Kg x Tp) / 30 gdzie: Kg [zł] - miesięczny jednostkowy koszt konserwacji głowicy kablowej SN w [zł], L - liczba głowic kablowych dla danych linii, L=6 dla linii kablowej zasilania podstawowego lub rezerwowego SN, Tp czas wyłączenia w dniach oraz dodatkową kwotę w przypadku przedłużającej się na prawy powyżej 24 godz. obliczoną wg zależności : Wgpd [zł] = 50 x L x Tph gdzie : Tph czas przekroczenia limitu 24 godzin. L - liczba głowic kablowych dla danych linii, L=6 dla linii kablowej zasilania podstawowego lub rezerwowego SN, Część V. Wynagrodzenie za konserwację i utrzymanie linii kablowych zasilających lub powrotnych. Za konserwację i utrzymanie linii kablowych zasilających lub powrotnych Wykonawca otrzyma wynagrodzenie miesięczne obliczane wg zależności : - dla linii jednokablowej: Wg [zł] = L x Kg gdzie: Kg[zł] miesięczny jednostkowy koszt konserwacji jednej głowicy kablowej trakcyjnej w [zł]. 15

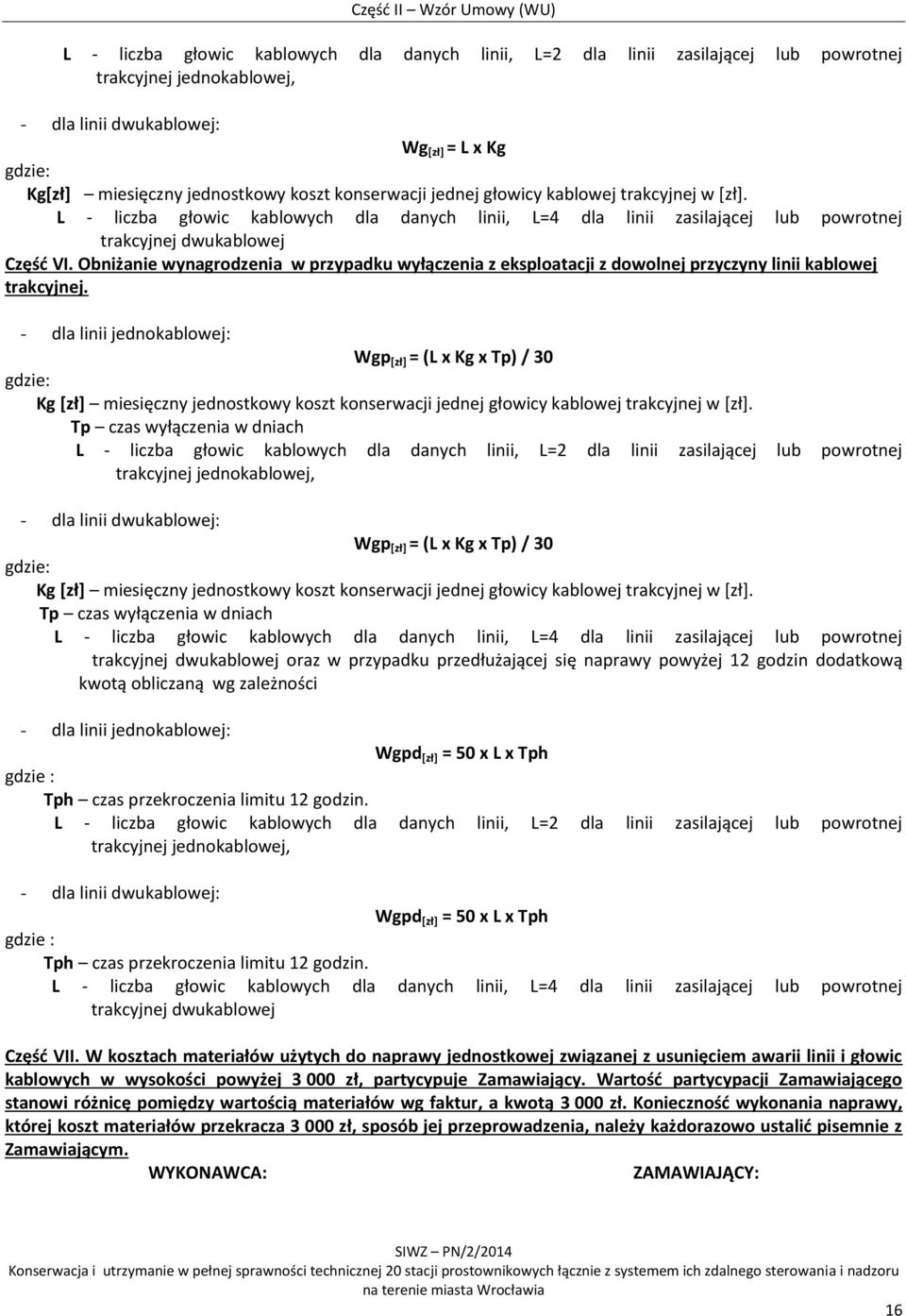

16 L - liczba głowic kablowych dla danych linii, L=2 dla linii zasilającej lub powrotnej trakcyjnej jednokablowej, - dla linii dwukablowej: Wg [zł] = L x Kg gdzie: Kg[zł] miesięczny jednostkowy koszt konserwacji jednej głowicy kablowej trakcyjnej w [zł]. L - liczba głowic kablowych dla danych linii, L=4 dla linii zasilającej lub powrotnej trakcyjnej dwukablowej Część VI. Obniżanie wynagrodzenia w przypadku wyłączenia z eksploatacji z dowolnej przyczyny linii kablowej trakcyjnej. - dla linii jednokablowej: Wgp [zł] = (L x Kg x Tp) / 30 gdzie: Kg [zł] miesięczny jednostkowy koszt konserwacji jednej głowicy kablowej trakcyjnej w [zł]. Tp czas wyłączenia w dniach L - liczba głowic kablowych dla danych linii, L=2 dla linii zasilającej lub powrotnej trakcyjnej jednokablowej, - dla linii dwukablowej: Wgp [zł] = (L x Kg x Tp) / 30 gdzie: Kg [zł] miesięczny jednostkowy koszt konserwacji jednej głowicy kablowej trakcyjnej w [zł]. Tp czas wyłączenia w dniach L - liczba głowic kablowych dla danych linii, L=4 dla linii zasilającej lub powrotnej trakcyjnej dwukablowej oraz w przypadku przedłużającej się naprawy powyżej 12 godzin dodatkową kwotą obliczaną wg zależności - dla linii jednokablowej: Wgpd [zł] = 50 x L x Tph gdzie : Tph czas przekroczenia limitu 12 godzin. L - liczba głowic kablowych dla danych linii, L=2 dla linii zasilającej lub powrotnej trakcyjnej jednokablowej, - dla linii dwukablowej: Wgpd [zł] = 50 x L x Tph gdzie : Tph czas przekroczenia limitu 12 godzin. L - liczba głowic kablowych dla danych linii, L=4 dla linii zasilającej lub powrotnej trakcyjnej dwukablowej Część VII. W kosztach materiałów użytych do naprawy jednostkowej związanej z usunięciem awarii linii i głowic kablowych w wysokości powyżej zł, partycypuje Zamawiający. Wartość partycypacji Zamawiającego stanowi różnicę pomiędzy wartością materiałów wg faktur, a kwotą zł. Konieczność wykonania naprawy, której koszt materiałów przekracza zł, sposób jej przeprowadzenia, należy każdorazowo ustalić pisemnie z Zamawiającym. WYKONAWCA: ZAMAWIAJĄCY: 16
