1 Techniki CAD w pracy inŝyniera Aplikacja programu Autodesk Inventor Studium stacjonarne i niestacjonarne. Kierunek: Elektrotechnika Temat: Rysunek techniczny silnika skokowego Opracował: dr inŝ. Andrzej Wilk

2 2 1. Uruchomić program Autodek Inventor. 2. Aktywować projekt właściwy dla danego uŝytkownika komputera. Z karty Get Started wybrać z grupy Launch opcję Projects. W dialogu Projects wybrać projekt uŝytkownika. Aktywować projekt przyciskiem Apply i zamknąć okno przyciskiem Done. 3. Wybrać GetStarted->Launch->New. Otworzy się okno dialogowe New File. W dialogu New File wybrać zakładkę Metric i zaznaczyć szablon pliku ISO.idw. Zamknąć dialog przyciskiem OK. Na pulpicie rysunku pojawi się arkusz rysunkowy zawierający domyślną tabelkę i ramkę

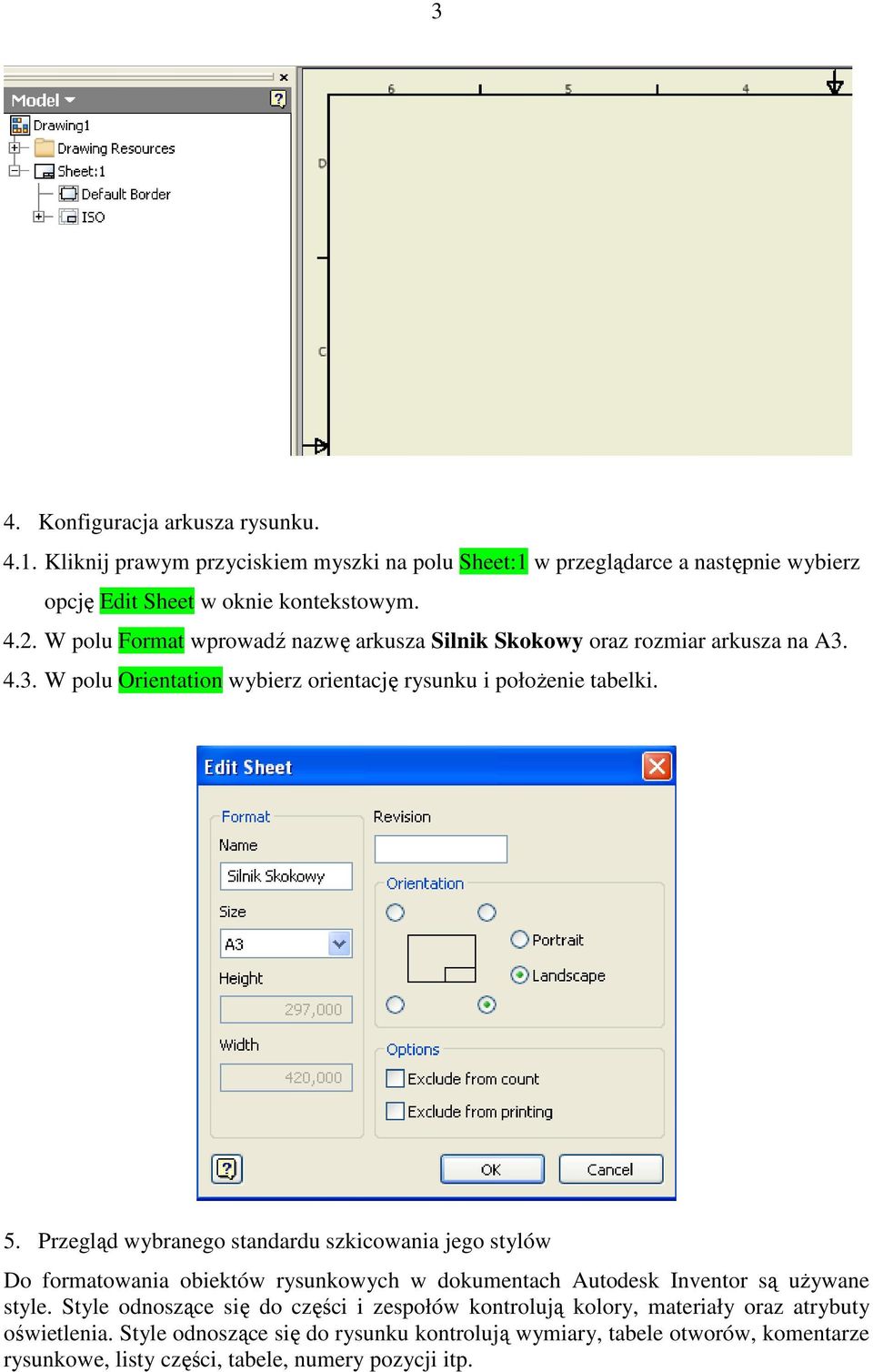

3 3 4. Konfiguracja arkusza rysunku Kliknij prawym przyciskiem myszki na polu Sheet:1 w przeglądarce a następnie wybierz opcję Edit Sheet w oknie kontekstowym W polu Format wprowadź nazwę arkusza Silnik Skokowy oraz rozmiar arkusza na A W polu Orientation wybierz orientację rysunku i połoŝenie tabelki. 5. Przegląd wybranego standardu szkicowania jego stylów Do formatowania obiektów rysunkowych w dokumentach Autodesk Inventor są uŝywane style. Style odnoszące się do części i zespołów kontrolują kolory, materiały oraz atrybuty oświetlenia. Style odnoszące się do rysunku kontrolują wymiary, tabele otworów, komentarze rysunkowe, listy części, tabele, numery pozycji itp.

4 4 Definicje stylów związanych ze standardami szkicowania są przechowywane w bibliotece stylów Wybierz kartę Manage. Aktywuj narzędzie Styles Editor z grupy Styles and Standards Rozwiń poszczególne elementy definiujące styl ISO. Zapoznaj się z niektórymi parametrami wybranego stylu. Nie dokonuj Ŝadnych zmian w standardzie ISO. Kliknij na przycisku Done. 6. Utworzenie widoku złoŝenia silnika i poszczególnych jego części Wybierz kartę Place Views. Aktywuj narzędzie z grupy Create. Otwarty zostanie dialog Drawing View.

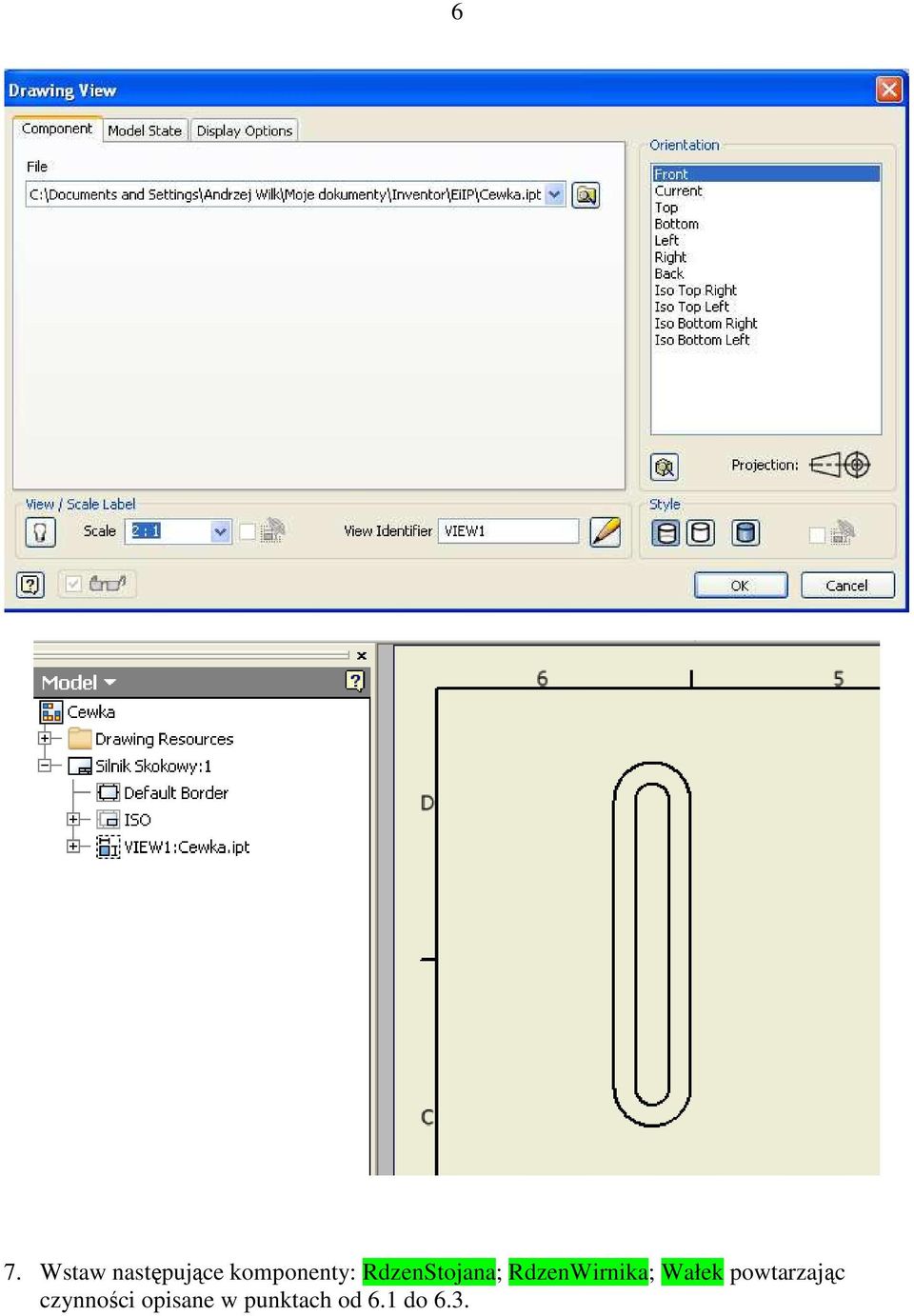

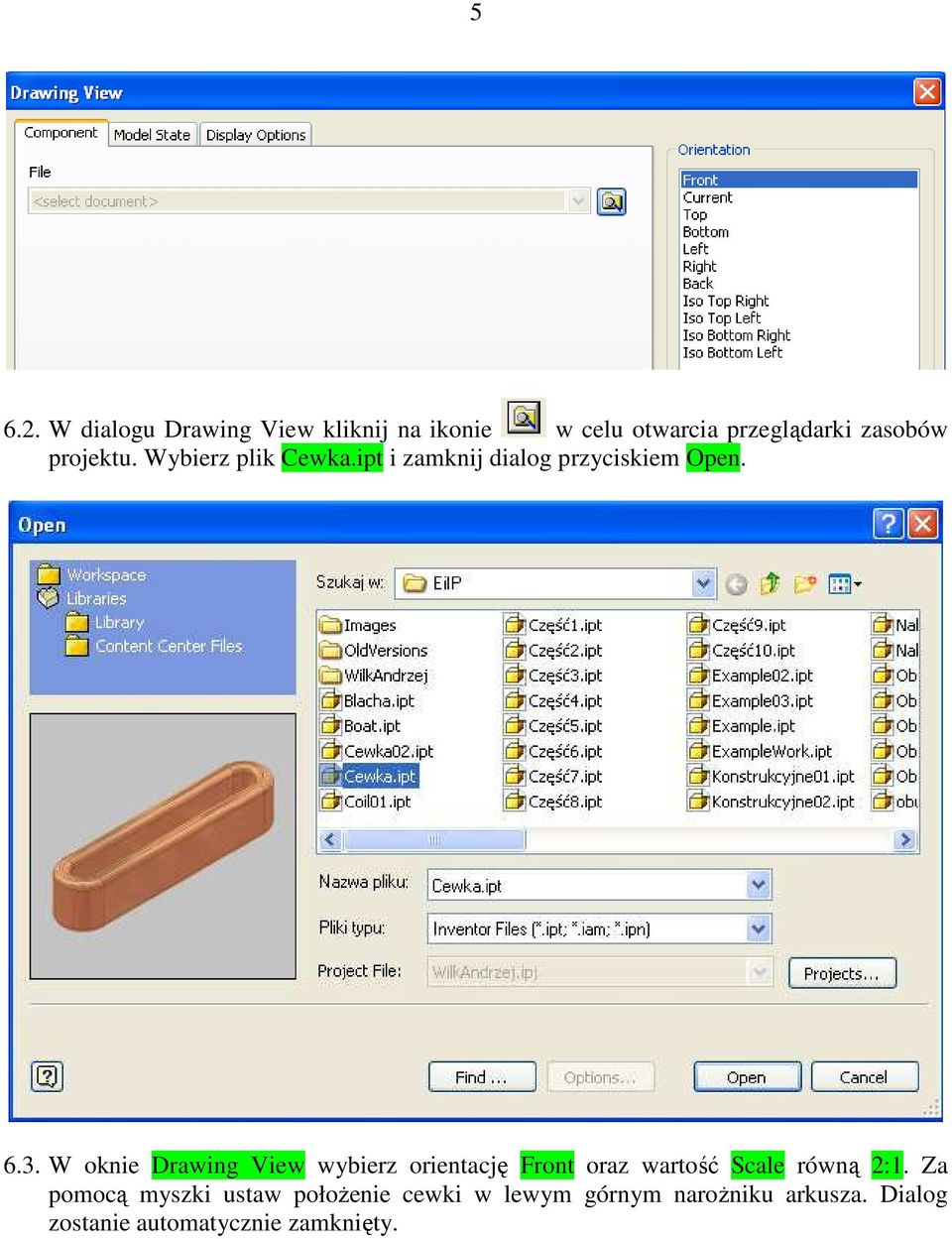

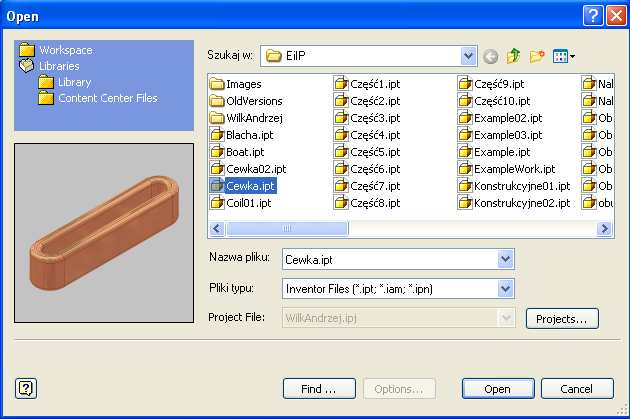

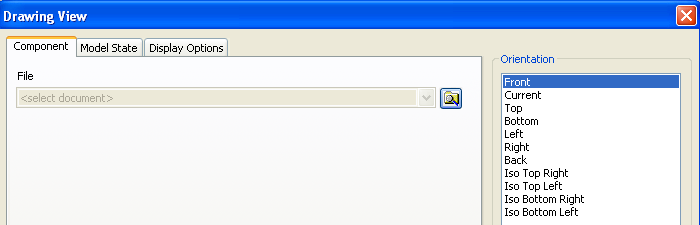

5 W dialogu Drawing View kliknij na ikonie w celu otwarcia przeglądarki zasobów projektu. Wybierz plik Cewka.ipt i zamknij dialog przyciskiem Open W oknie Drawing View wybierz orientację Front oraz wartość Scale równą 2:1. Za pomocą myszki ustaw połoŝenie cewki w lewym górnym naroŝniku arkusza. Dialog zostanie automatycznie zamknięty.

6 7. Wstaw następujące komponenty: RdzenStojana; RdzenWirnika; Wałek powtarzając czynności opisane w punktach od 6.1 do

7 7 8. Wstaw rysunek złoŝenia Silnik.iam z widokiem izometrycznym oraz stylem cieniowania. 9. Tworzenie ortogonalnych rzutów z widoków części.

8 8 9.1 Wybierz narzędzie i kliknij na widoku poprzecznym RdzenWirnika. Przesuń myszkę na lewo w kierunku poziomym i umieść nowy widok podłuŝny rdzenia wirnika przez kliknięcie przyciskiem myszki. 9.2 Otwórz dialog kontekstowy i wybierz Create. 10. Tworzenie przekroju komponentu Wybierz narzędzie Przekrój. Zaznacz cewkę. Przesuń kursor myszki aŝ program wskaŝe środek linii pionowej cewki (Nie klikaj).

9 Przesuń kursor muszki na prawo od punktu środkowego i kliknij w celu zaznaczenia pierwszego punktu (początkowego) linii cięcia. Przesuń kursor na lewo w celu zaznaczenia drugiego (końcowego) punktu linii ciecia Otwórz okno kontekstowe i wybierz opcję Kontynuuj W dialogu SectionView ustaw parametry nowego przekroju (etykieta, skala, styl). Następnie kliknij w arkuszu w miejscu połoŝenia nowego przekroju.

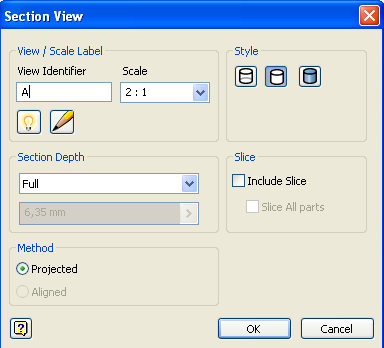

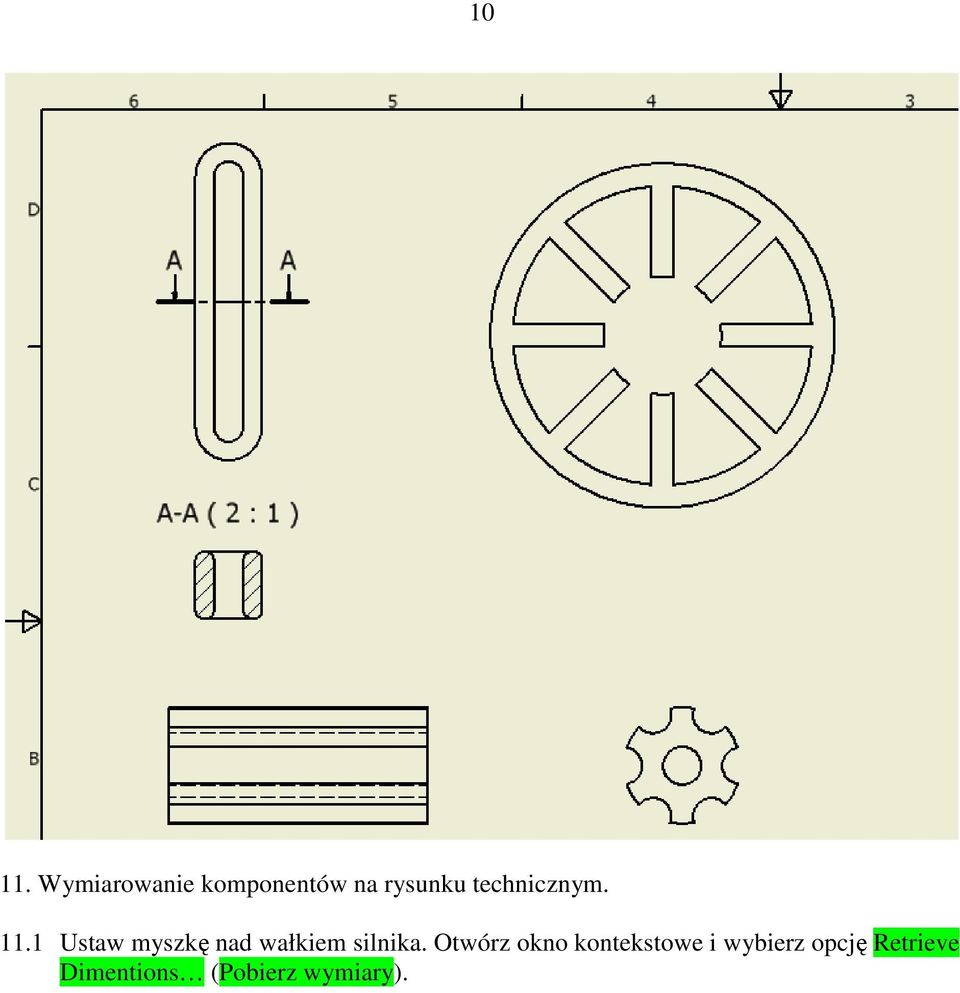

10 Wymiarowanie komponentów na rysunku technicznym Ustaw myszkę nad wałkiem silnika. Otwórz okno kontekstowe i wybierz opcję Retrieve Dimentions (Pobierz wymiary).

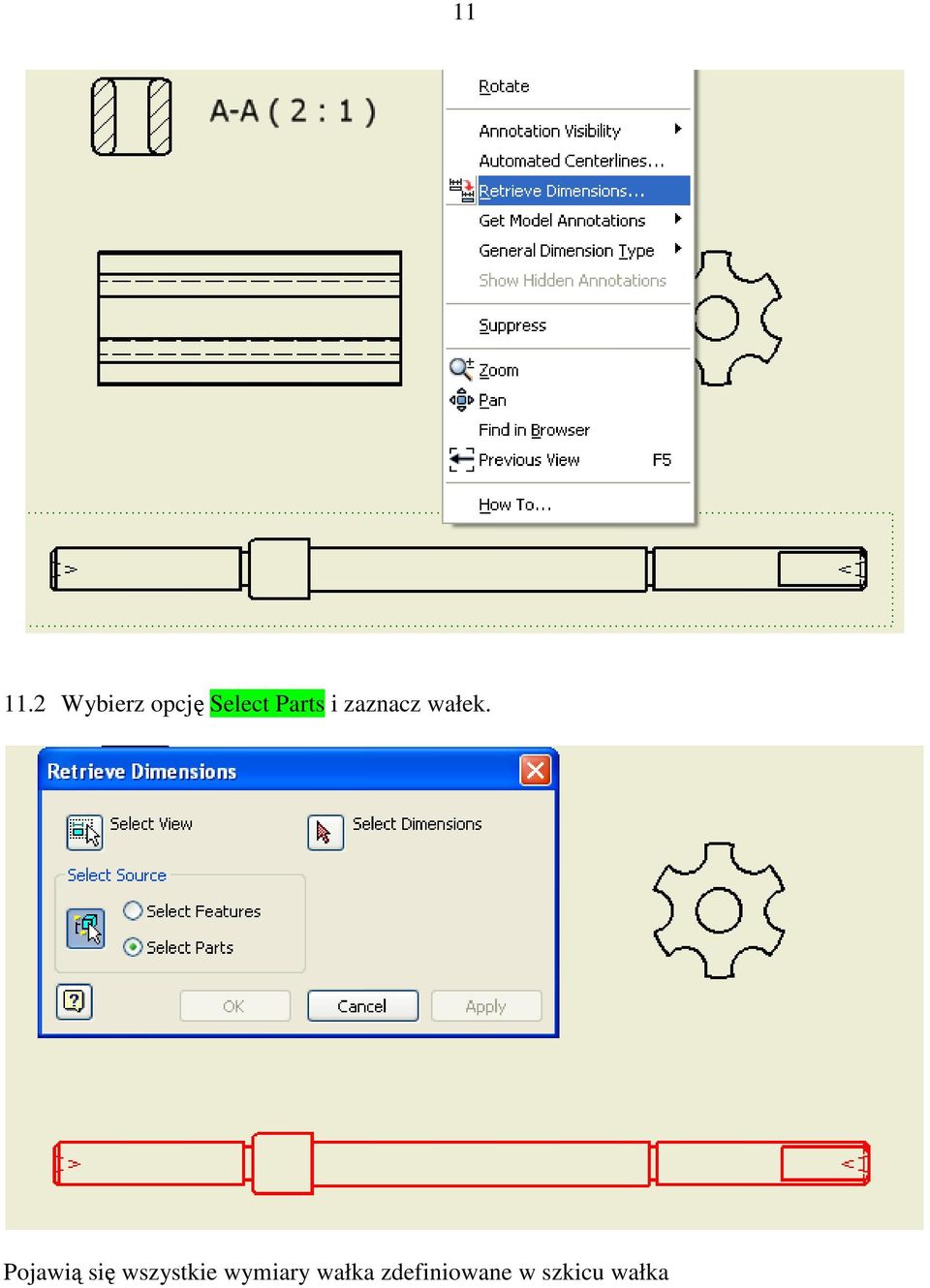

11 Wybierz opcję Select Parts i zaznacz wałek. Pojawią się wszystkie wymiary wałka zdefiniowane w szkicu wałka

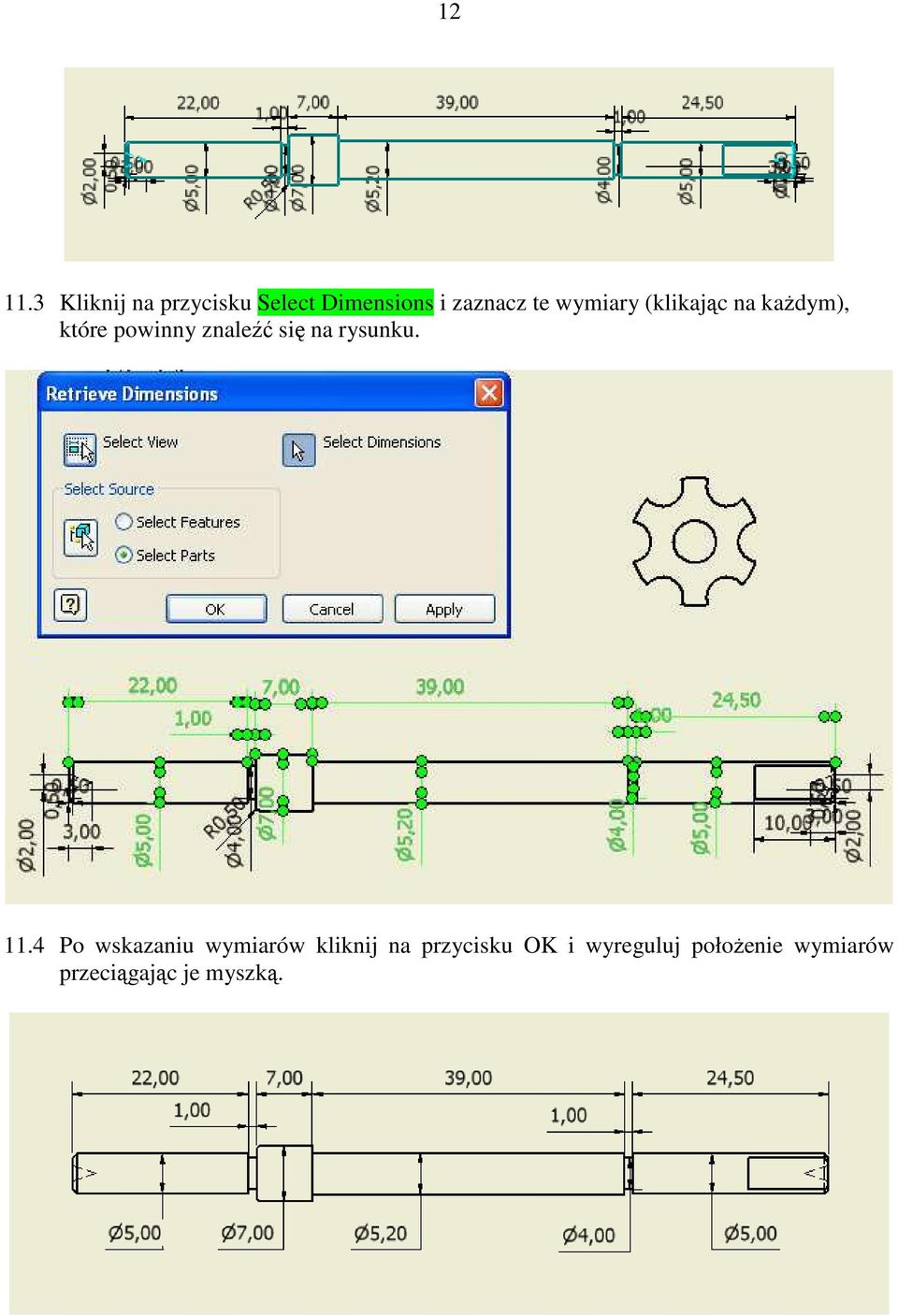

12 Kliknij na przycisku Select Dimensions i zaznacz te wymiary (klikając na kaŝdym), które powinny znaleźć się na rysunku Po wskazaniu wymiarów kliknij na przycisku OK i wyreguluj połoŝenie wymiarów przeciągając je myszką.

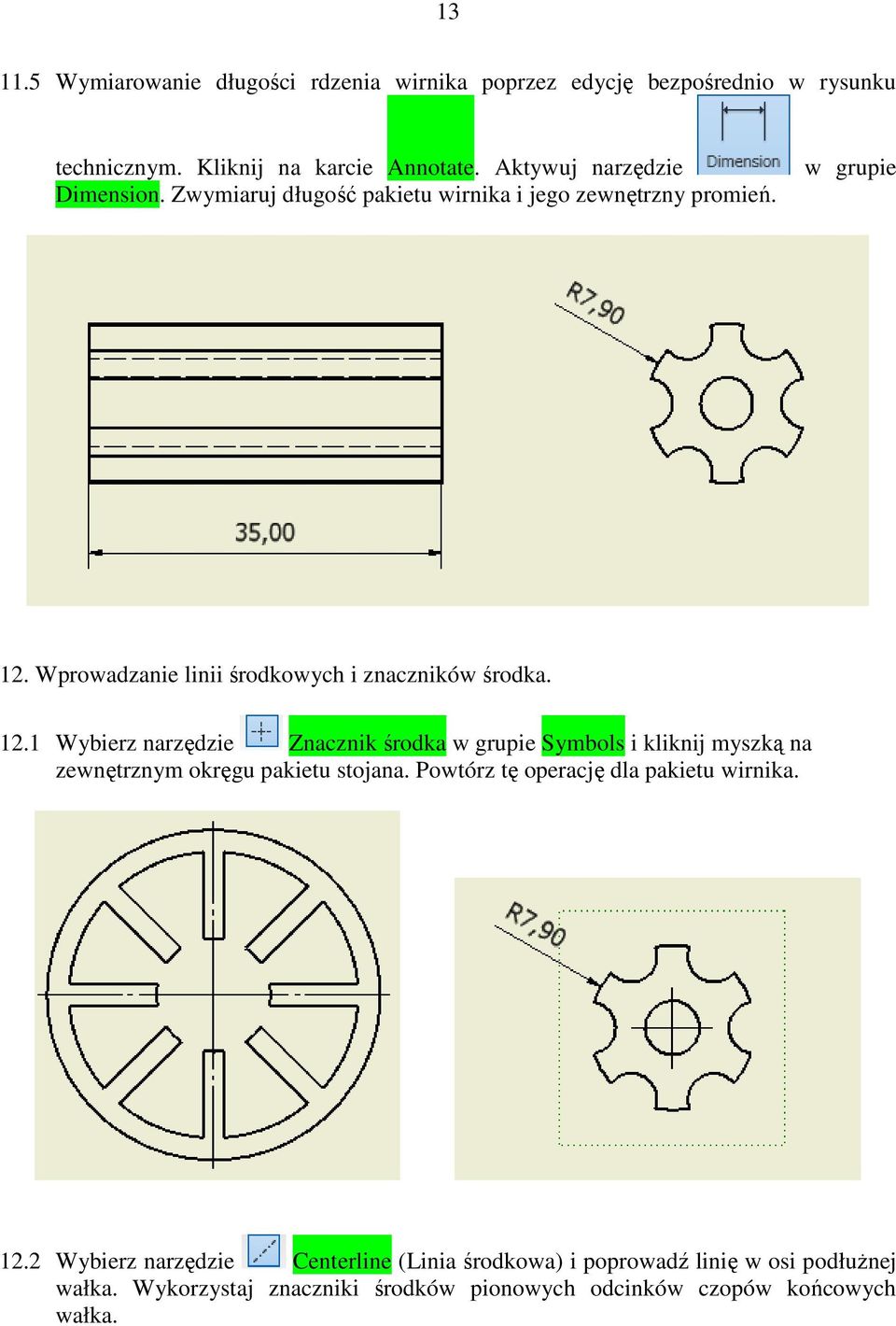

13 Wymiarowanie długości rdzenia wirnika poprzez edycję bezpośrednio w rysunku technicznym. Kliknij na karcie Annotate. Aktywuj narzędzie Dimension. Zwymiaruj długość pakietu wirnika i jego zewnętrzny promień. w grupie 12. Wprowadzanie linii środkowych i znaczników środka Wybierz narzędzie Znacznik środka w grupie Symbols i kliknij myszką na zewnętrznym okręgu pakietu stojana. Powtórz tę operację dla pakietu wirnika Wybierz narzędzie Centerline (Linia środkowa) i poprowadź linię w osi podłuŝnej wałka. Wykorzystaj znaczniki środków pionowych odcinków czopów końcowych wałka.

14 Po kliknięciu na punktach końcowych otwórz okno kontekstowe i wybierz opcję Create. 13. Tworzenie listy części Wybierz narzędzie Parts List. Otworzy się dialog Parts List. Upewnij się, czy włączony jest przycisk Select View i jeśli tak, to kliknij na widoku złoŝenia silnika Kliknij na przycisku OK i ustaw tabelkę poniŝej złoŝenia silnika.

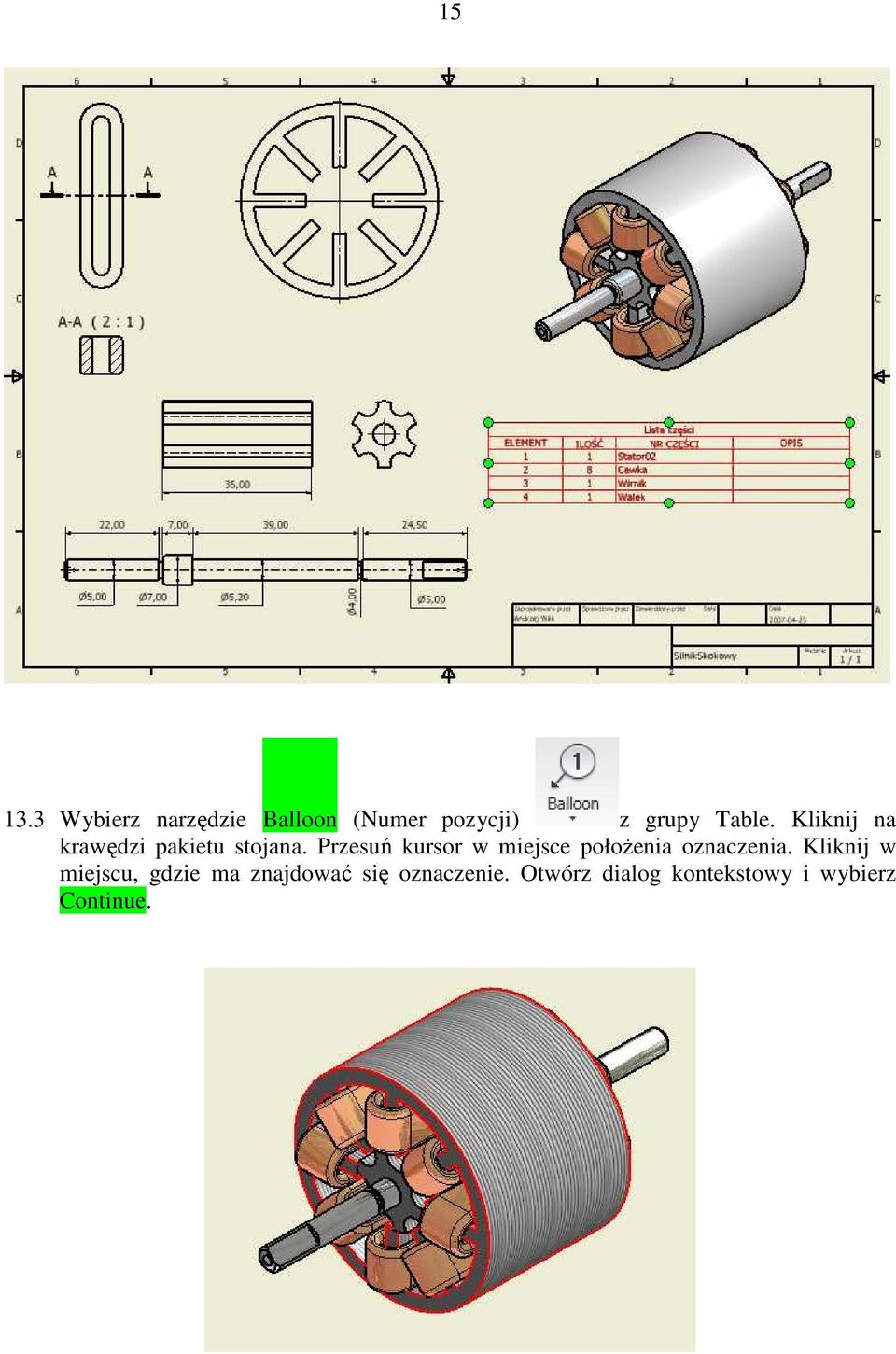

15 Wybierz narzędzie Balloon (Numer pozycji) z grupy Table. Kliknij na krawędzi pakietu stojana. Przesuń kursor w miejsce połoŝenia oznaczenia. Kliknij w miejscu, gdzie ma znajdować się oznaczenie. Otwórz dialog kontekstowy i wybierz Continue.

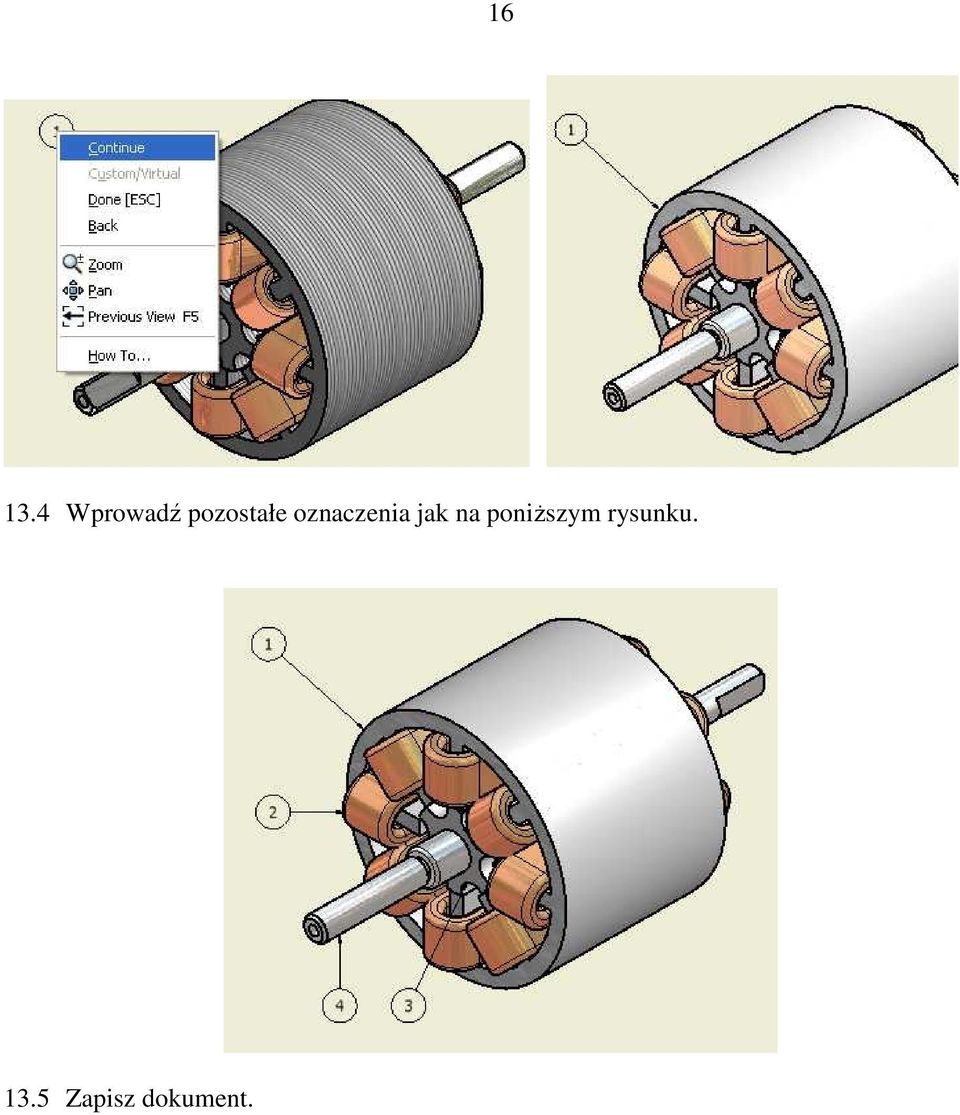

16 Wprowadź pozostałe oznaczenia jak na poniŝszym rysunku Zapisz dokument.

17 Wstawianie szczegółów Z karty Place Views aktywuj narzędzie Detal (Szczegół). Kliknij na rysunku wałka. Otworzy się dialog Detail View, w którym naleŝy zdefiniować identyfikator widoku szczegółu, skalę oraz styl. Wprowadzić wartości w oknie dialogowym, które podano na poniŝszym rysunku.

18 Kliknąć myszką w celu w celu zdefiniowania środka okręgu szczegółu, następnie przesunąć myszkę w celu zdefiniowania promienia szczegółu, po czym kliknąć w celu zakończenia definiowania okręgu widoku dla szczegółu. To nie jest koniec operacji, gdyŝ naleŝy jeszcze określić miejsce połoŝenia szczegółu Przesuń kursor myszki w wolne pole na arkuszu w celu określenia połoŝenia widoku szczegółu i kliknij, aby zatwierdzić połoŝenie. Przesuń opis widoku szczegółu tak, aby moŝna było zwymiarować długość przewęŝenia wałka. Zwymiaruj przewęŝenie wałka.

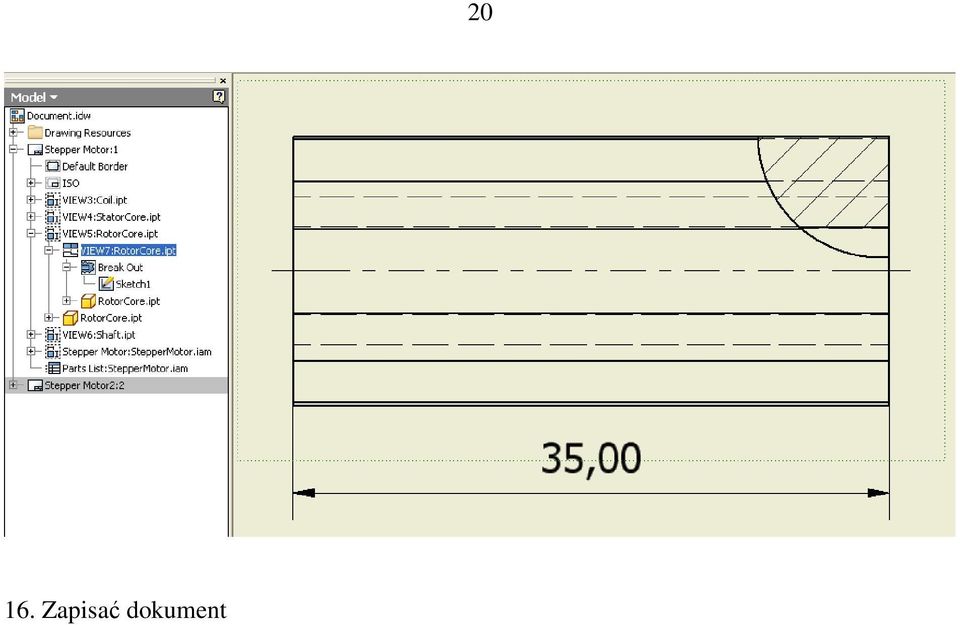

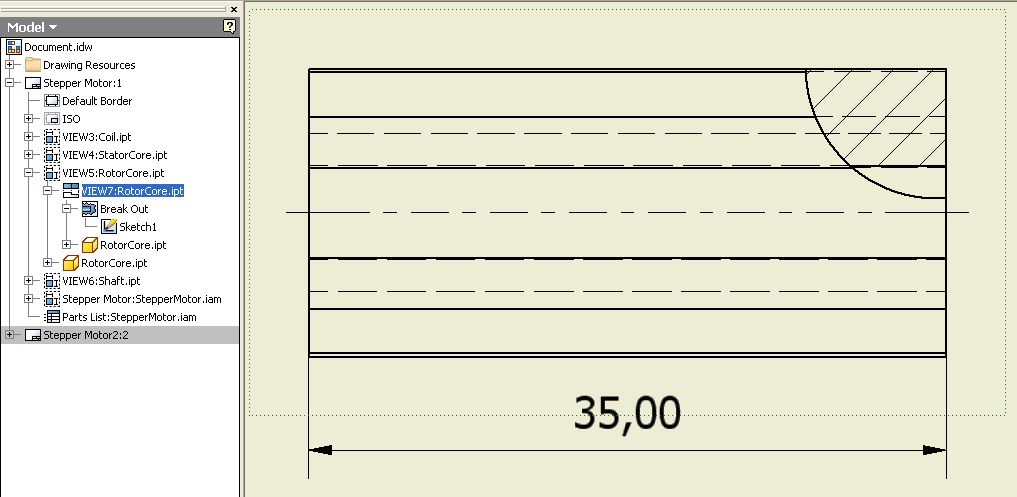

19 Rysowanie przekrojów cząstkowych (wyrwania). Zadanie samodzielne dla studenta. W celu utworzenia widoku cząstkowego naleŝy wykonać kolejno następujące sekwencje: Utworzyć szkic skojarzony z tym widokiem, dla którego wyrwanie jest opracowywane. Szkic aktywuje się poprzez narzędzie z karty Place Views z grupy Sketch Zrozumienie, czym jest szkic skojarzony z widokiem ułatwi przestudiowanie zasobów przeglądarki na poniŝszym rysunku. Student powinien wyciągnąć właściwe wnioski. Aktywować narzędzie Break Out (Wyrwanie) i zdefiniować odpowiednie parametry w oknie dialogowym Break Out. Zadaniem studenta jest zdefiniowanie przekroju cząstkowego dochodzącego do osi rdzenia wirnika, jak pokazano na poniŝszym rysunku.

20 16. Zapisać dokument 20
