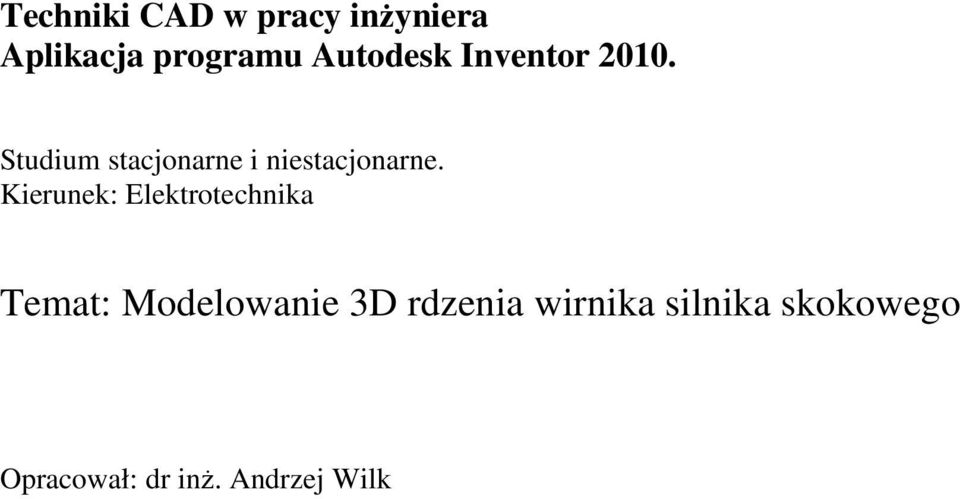

Temat: Modelowanie 3D rdzenia wirnika silnika skokowego

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "Temat: Modelowanie 3D rdzenia wirnika silnika skokowego"

Transkrypt

1 Techniki CAD w pracy inŝyniera Aplikacja programu Autodesk Inventor Studium stacjonarne i niestacjonarne. Kierunek: Elektrotechnika Temat: Modelowanie 3D rdzenia wirnika silnika skokowego Opracował: dr inŝ. Andrzej Wilk

2 2 1. Uruchomić program Autodek Inventor. 2. Aktywować projekt właściwy dla danego uŝytkownika komputera. Z karty Get Started wybrać z grupy Launch opcję Projects. W dialogu Projects wybrać projekt o uŝytkownika. Aktywować projekt przyciskiem Apply i zamknąć okno przyciskiem Done. 3. Wybrać GetStarted->Launch->New. Otworzy się okno dialogowe New File. W dialogu New File wybrać zakładkę Metric i zaznaczyć szablon pliku Standard(mm).ipt. Zamknąć dialog przyciskiem OK. 4. Modelowanie cylindrycznej bryły rdzenia wirnika Aktywować narzędzie modelowania Center Point Circle. Narysować okrąg o promieniu około 8 mm w domyślnie aktywnym szkicu Sketch Aktywować narzędzie Dimension z grupy Constrain i zwymiarować średnicę okręgu równą 15.8mm.

3 Deaktywować narzędzie Dimension poprzez kliknięcie przycisku klawiatury Esc lub poprzez otwarcie menu kontekstowego i wybranie opcji Done. Zakończyć edycję szkicu Sketch1 poprzez wybranie opcji Finish Sketch Ustawić widok izometryczny Home View (jedna z opcji menu kontekstowego lub ze zbioru narzędzi nawigacji) Aktywować narzędzie modelowania 3D Extrude. PoniewaŜ na szkicu znajduje się tylko jeden profil, to zostanie on automatycznie zaznaczony przez program. W grupie Extents wybrać Distance o wartości 35mm. Zamknąć okno przyciskiem OK.

4 Wynikiem powyŝszych operacji będzie walec o średnicy 15.8mm i wysokości 35mm, który posłuŝy do dalszej wirtualnej mechanicznej obróbki z wykorzystaniem algebry Boole a na bryłach. 5. Modelowanie Ŝłobków i zębów wirnika silnika skokowego Utworzenie drugiego szkicu. Z karty Model wybrać narzędzie Create 2D Sketch. Następnie kliknij na górną kołową powierzchnię walca.

5 Utworzony zostanie szkic o domyślnej nazwie Sketch2, na którym uŝytkownik moŝe rozpocząć edycję modelowania 2D Ustawienie widoku ortogonalnego względem powierzchni szkicu. Aktywuj narzędzie View Face znajdujące się w zbiorze narzędzi nawigacji i kliknij w przeglądarce na nazwie aktualnego szkicu Sketch2.

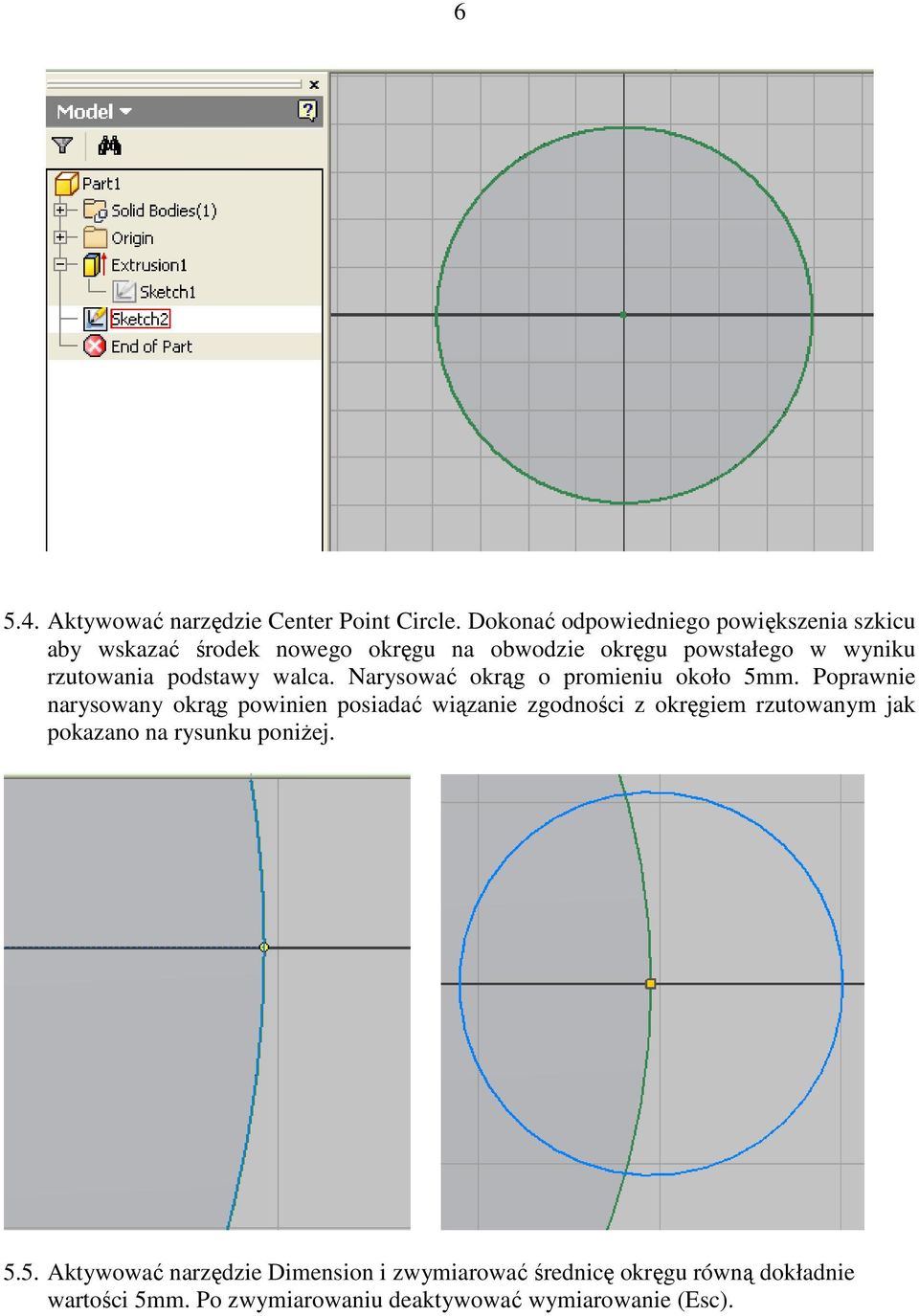

6 Aktywować narzędzie Center Point Circle. Dokonać odpowiedniego powiększenia szkicu aby wskazać środek nowego okręgu na obwodzie okręgu powstałego w wyniku rzutowania podstawy walca. Narysować okrąg o promieniu około 5mm. Poprawnie narysowany okrąg powinien posiadać wiązanie zgodności z okręgiem rzutowanym jak pokazano na rysunku poniŝej Aktywować narzędzie Dimension i zwymiarować średnicę okręgu równą dokładnie wartości 5mm. Po zwymiarowaniu deaktywować wymiarowanie (Esc).

7 Utworzenie szyku kołowego na bazie nowego okręgu. Na karcie Sketch w grupie Pattern włączyć opcję Circular Pattern. Ustawić powiększenie szkicu, tak aby widoczny był środek walca i okrąg bazowy na jego obwodzie W dialogu Circular Pattern kliknąć na przycisku Geometry i kliknąć na szkicu okrąg bazowy. Następnie w grupie Axis kliknąć ikonę wskaźnika punktu środkowego i kliknąć na szkicu punkt środkowy rzutowanego okręgu walca. Wprowadzić 6 elementów szyku rozłoŝonych na kącie 360 deg. Zamknąć dialog przyciskiem OK. Ustawić widok izometryczny Home View

8 Zamknąć szkic poprzez opcję Finish Sketch. Aktywować metodę Extrude. W oknie metody Extrude włączyć opcję Profile i kliknąć kolejno na sześciu okręgach szyku. Następnie wybrać typ operacji Cut i odpowiednio wskazać kierunek wycinania. Wielkość wycięcia w grupie Extents ustawić na All, co oznacza, Ŝe program dokona wycięcia przez wszystkie bryły jakie napotka w tym kierunku. Zamknąć okno przyciskiem OK.

9 Wybrane parametry tej operacji spowodują wykonanie operacji Boole a polegającej na odjęciu od bryły walca podstawowego sześciu brył walców tworzących szyk kołowy na obwiedni walca podstawowego. Wynikiem tej operacji jest Ŝłobkowany rdzeń wirnika. 6. Utworzenie otworu w Ŝłobkowanym rdzeniu wirnika Utworzenie trzeciego szkicu. Z karty Model wybrać narzędzie Create 2D Sketch. Następnie kliknąć na górną podstawę Ŝłobkowanej powierzchni walca.

10 Nowy szkic zawiera rzutowaną geometrię wynikającą z kształtu przekroju poprzecznego Ŝłobkowanego rdzenia wirnika. W tym przypadku jest to zupełnie wystarczające do wykonania otworu wzdłuŝ osi wirnika, zwłaszcza, Ŝe jednym z rzutowanych obiektów jest punkt środkowy. Zamknąć szkic poprzez opcję Finish Sketch Aktywować narzędzie Hole z grupy Modify. W dialogu Hole w grupie Placement wybrać opcję From Sketch. Następnie włączyć przyciski Centers i kliknąć myszką na środek rzutowanego szkicu rdzenia wirnika. Następnie w grupie Termination wybrać opcję Through All. Zdefiniować średnicę otworu o wartości 5,2mm. Typ otworu powinien być jako Simple Hole i Drilled (włączone przyciski radiowe jak pokazuje rysunek). Zatwierdzić ustawienia przyciskiem OK.

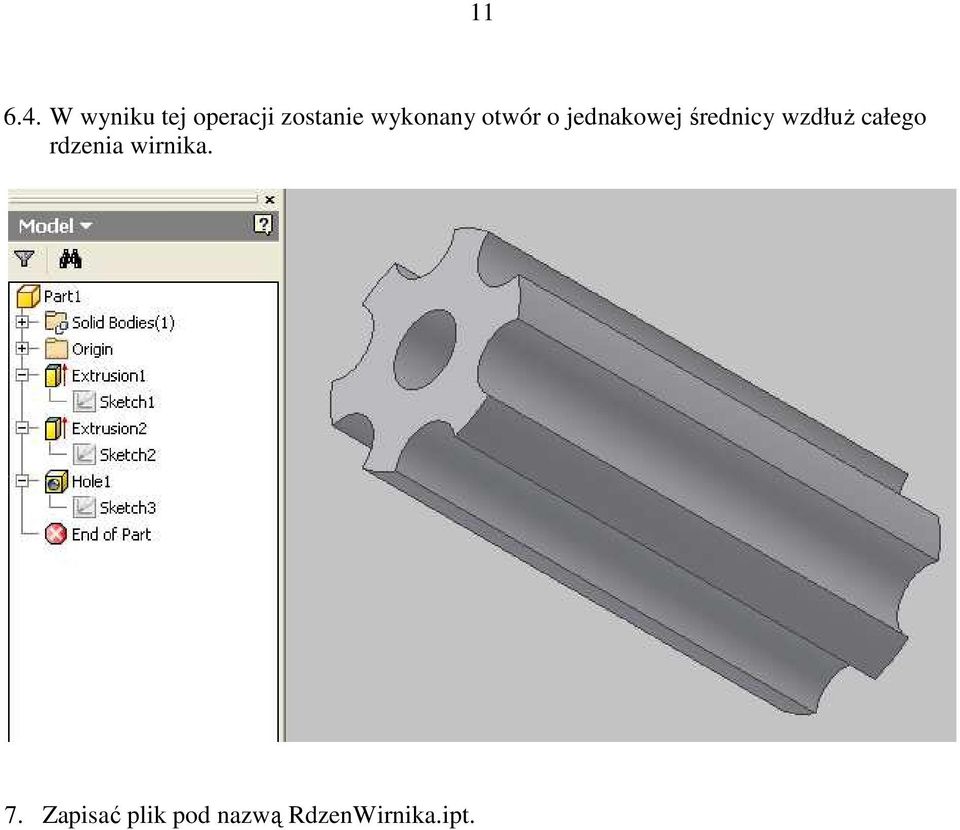

11 W wyniku tej operacji zostanie wykonany otwór o jednakowej średnicy wzdłuŝ całego rdzenia wirnika. 7. Zapisać plik pod nazwą RdzenWirnika.ipt.
