Techniki CAD w pracy inŝyniera Aplikacja programu Autodesk Inventor Praktyczne ćwiczenia więzów szkicu 2D

Wielkość: px
Rozpocząć pokaz od strony:

Download "Techniki CAD w pracy inŝyniera Aplikacja programu Autodesk Inventor Praktyczne ćwiczenia więzów szkicu 2D"

Transkrypt

1 Techniki CAD w pracy inŝyniera Aplikacja programu Autodesk Inventor Studium stacjonarne i niestacjonarne. Kierunek: Elektrotechnika Praktyczne ćwiczenia więzów szkicu 2D Opracował: dr inŝ. Andrzej Wilk

2 2 Więzy geometryczne określają zasady jakim podlegają elementy graficzne składające się na układ geometryczny. Więzy określają względne relacje pomiędzy elementami graficznymi w rysunku. Relacje te jednoznacznie definiują zachowanie się układu geometrycznego lub jego elementu składowego podczas jego transformacji przemieszczenia i/lub obrotu. 1. Uruchomić program Inventor. 2. Aktywować projekt właściwy dla danego uŝytkownika (studenta). 3. Otworzyć szablon nowego pliku. Wybrać Get Started->Launch->New. W dialogu New File wybrać zakładkę Metric a następnie szablon Standard(mm).ipt. 4. Aktywować narzędzie Line znajdujące się w grupie Draw menu Sketch. 5. Otworzyć menu kontekstowe w obszarze szkicu i wybrać opcję Constraint Options W dialogu Constraint Options kliknąć na przycisku Select All i zamknąć dialog przyciskiem OK. 6. Aktywować narzędzie Sketch->Draw->Line i naszkicować trzy odcinki linii w taki sposób aby Ŝadna z nich nie była linią poziomą lub pionową. Odcinki te nie powinny być równieŝ równoległe lub prostopadłe względem siebie. Przykład szkicu pokazano na kolejnym rysunku.

3 3 7. Aktywować narzędzie Sketch->Draw-Arc (Three Point Arc) i narysować łuk w przybliŝeniu tak, jak pokazano na kolejnym rysunku. Łuk nie powinien być styczny do odcinków linii prostych, ale jego końce powinny być połączone z końcowymi punktami obydwu linii. 8. Deaktywować narzędzia rysujące. Otworzyć następnie menu kontekstowe w obszarze szkicu i wybrać opcję Show All Constraints

4 4 9. Wskazać myszką kaŝdy wierzchołek układu geometrycznego i obserwować pojawiające się dynamicznie ikony więzów. Wskazać następnie poszczególne ikony i obserwować których elementów układu one dotyczą. Przedstawione na tym rysunku więzy są tak zwanymi więzami zgodności i definiują trwałe połączenie punktów końcowych lub początkowych poszczególnych elementów składowych szkicu. 10. Aby wykazać wpływ działania tych więzów naleŝy podjąć próbę przemieszczenia poszczególnych odcinków linii w obszarze szkicu. Przemieszczenie elementu składowego szkicu realizuje się poprzez klikniecie na nim myszką i przemieszczeniu jej kursora przy wciśniętym lewym przycisku myszki. Podczas tej transformacji układ geometryczny zmienia swoje proporcje i kształt, ale wszystkie linie są nadal ze sobą połączone.

5 5 11. Wybrać wiązanie Sketch->Comstraint->Horizontal Constraints i nałoŝyć je na dolny odcinek linii prostej układu poprzez kliknięcie na nim. Deaktywować wiązanie poprzez otworzenie menu kontekstowego w obszarze szkicu i wybranie opcji Done. Następnie otworzyć ponownie menu kontekstowe w obszarze szkicu i wybrać opcję Show All Constraints. Przy dolnym odcinku linii prostej pojawi się wiązanie poziomości. Wpływ tego wiązania jest taki, Ŝe jakiekolwiek transformacje nie mogą spowodować obrotu tego odcinka. 12. NałoŜyć wiązanie prostopadłości pomiędzy dolnym odcinkiem linii poziomej i prawym odcinkiem linii prostej. Przy tym wiązaniu naleŝy kliknąć kolejno na kaŝdym odcinku linii. Następnie naleŝy narzędzie wiązania deaktywować i ponownie wybrać opcję Show All Constraints z menu kontekstowego. Wskazać na szkicu ikonę wiązania

6 6 prostopadłości i obserwować jakich odcinków to dotyczy. Podjąć próbę przemieszczania elementów szkicu i obserwować jak pracują więzy prostopadłości. 13. NałoŜyć ponownie wiązanie prostopadłości pomiędzy prawym pionowym i górnym odcinkiem linii prostej.

7 7 14. NałoŜyć następnie wiązanie równości pomiędzy dolnym poziomym i górnym poziomym odcinkiem linii. Podjąć próbę przemieszczania elementów szkicu i obserwować jak pracują więzy równości. 15. NałoŜyć wiązanie styczności pomiędzy górnym poziomym odcinkiem linii i łukiem po lewej stronie szkicu. Podjąć próbę przemieszczania elementów szkicu i obserwować jak pracują więzy styczności. Dlaczego nałoŝenie drugiego wiązania styczności pomiędzy łukiem a dolnym odcinkiem linii prostej wprowadza wiązanie nadmiarowe?

8 8 16. W niektórych przypadkach wprowadza się wiązanie zgodności pomiędzy wybranym punktem układu geometrycznego a punktem środkowym układu współrzędnych. Aktywować narzędzie Sketch->Draw->Project Geometry. Otworzyć folder Origin w przeglądarce i kliknąć na Center Point. To spowoduje utworzenie rzutu punktu centralnego układu współrzędnych na szkicu Sketch1. Deaktywować proces rzutowania poprzez otwarcie menu kontekstowego i wybór opcji Done. 17. Aktywować wiązanie zgodności i nałoŝyć je na punkt środkowy układu współrzędnych i punkt środkowy łuku. Nastąpi przemieszczenie się układu geometrycznego, tak aby oba punkty środkowe były ze sobą zgodne. Podjąć próbę przemieszczenia elementów szkicu i wyprowadzić wnioski dotyczące pracy ostatnio nałoŝonego wiązania zgodności.

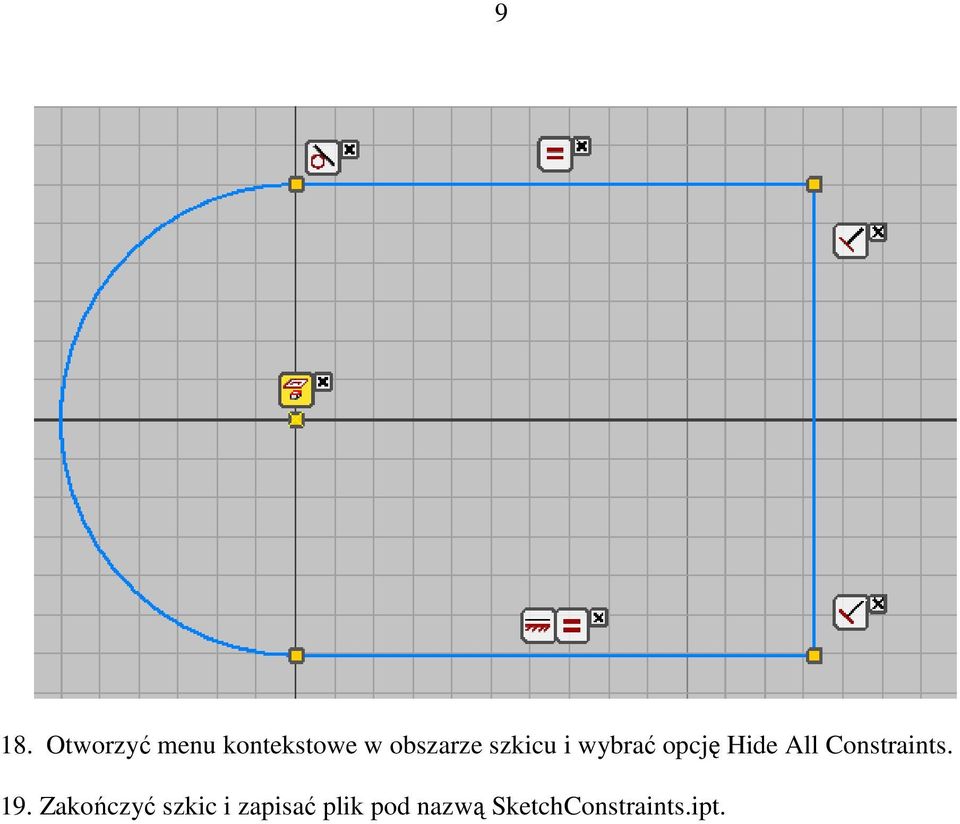

9 9 18. Otworzyć menu kontekstowe w obszarze szkicu i wybrać opcję Hide All Constraints. 19. Zakończyć szkic i zapisać plik pod nazwą SketchConstraints.ipt.
