Komputerowe wspomaganie projektowania. część III

Wielkość: px
Rozpocząć pokaz od strony:

Download "Komputerowe wspomaganie projektowania. część III"

Transkrypt

1 Komputerowe wspomaganie projektowania część III Studia Podyplomowe Wydział Inżynierii Produkcji SGGW Warszawa, styczeń 2011

2 Część III Tworzenie dokumentacji projektowej 2D Plan: w systemach CAD 1. Wydajność pracy w systemach- uniwersalnym Auto CAD i branżowym AutoCAD Mechanical 2. Zastosowanie bibliotek elementów znormalizowanych 4. Ćwiczenia praktyczne: - tworzenie modelu 2D wałka za pomocą generatora w AutoCAD Mechanical, - tworzenie dokumentacji 2D rozpylacza z modelu 3D w systemie Inventor 11

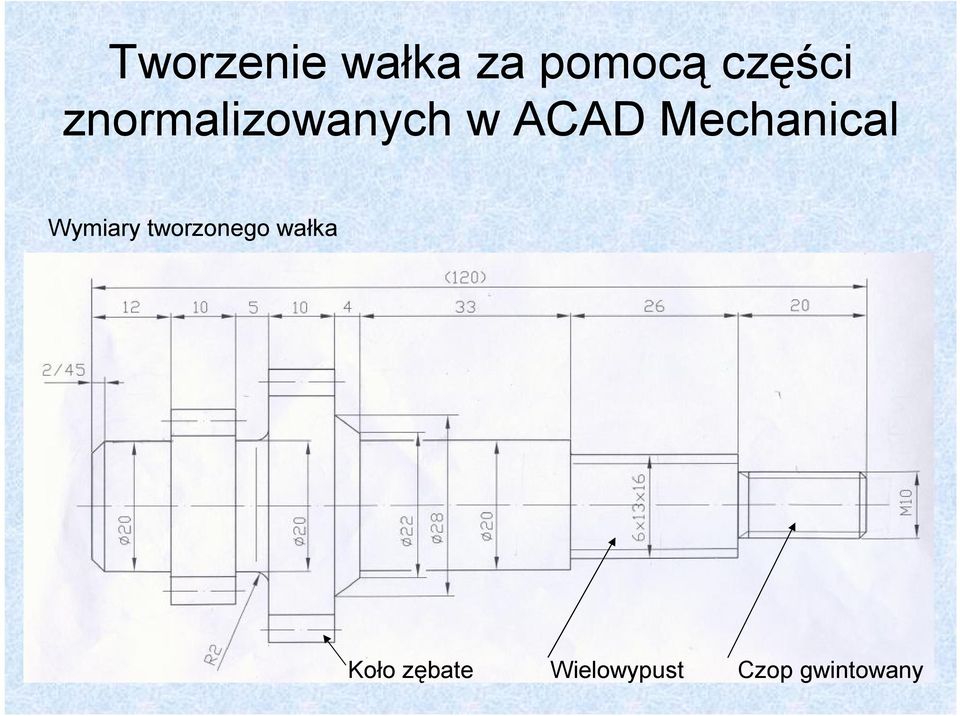

3 Tworzenie wałka za pomocą części znormalizowanych w ACAD Mechanical Wymiary tworzonego wałka Koło zębate Wielowypust Czop gwintowany

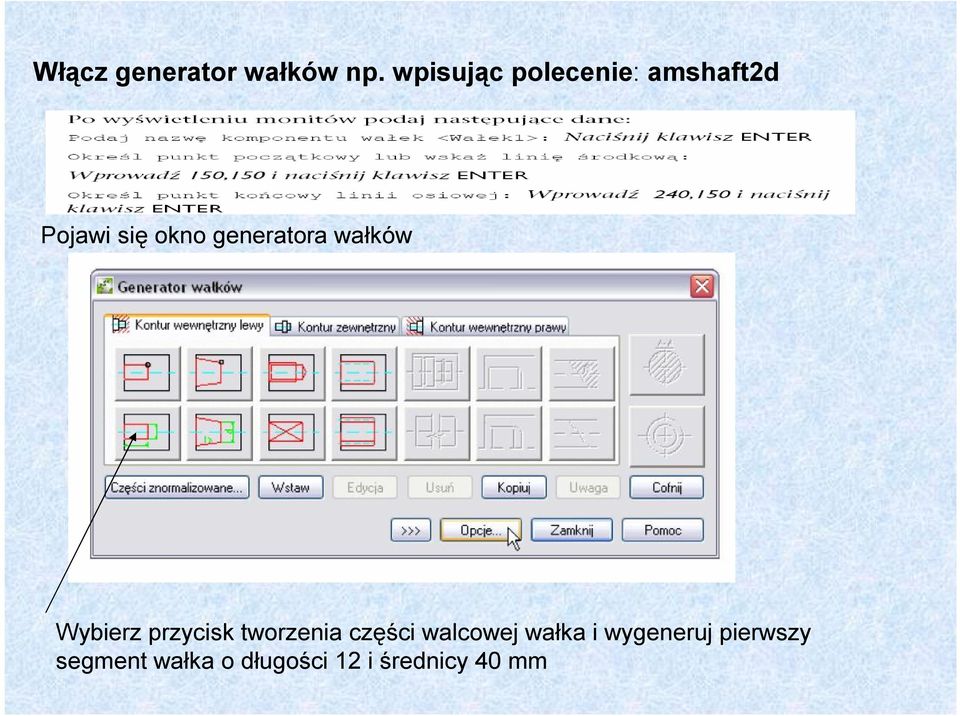

4 Włącz generator wałków np. wpisując polecenie: amshaft2d Pojawi się okno generatora wałków Wybierz przycisk tworzenia części walcowej wałka i wygeneruj pierwszy segment wałka o długości 12 i średnicy 40 mm

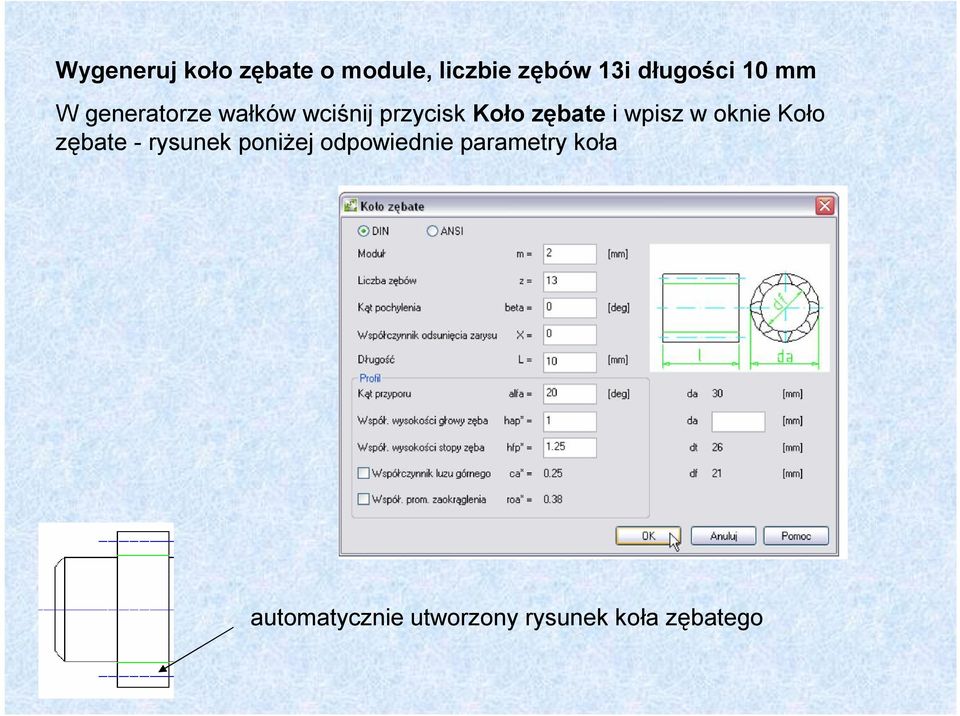

5 Wygeneruj koło zębate o module, liczbie zębów 13i długości 10 mm W generatorze wałków wciśnij przycisk Koło zębate i wpisz w oknie Koło zębate - rysunek poniżej odpowiednie parametry koła automatycznie utworzony rysunek koła zębatego

6 W podobny sposób wygeneruj część walcową pomiędzy dwoma kołami i kolejne koło zębate o module 2, liczbie zębów 19 i długości 10 mm Zaokrągl część walcową promieniem R2 Wygeneruj kolejne walcowe fragmenty wałka

7 Utworzyć segment wałka z wielowypustem 6x13x16 W generatorze wałków kliknąć przycisk Profil i w przeglądarce bazy danych elementów znormalizowanych wybrać ISO14 W oknie dialogowym poniżej wybrać pozycję 6x13x16 i wpisać długość 26 automatycznie utworzony segment z wielowypustem

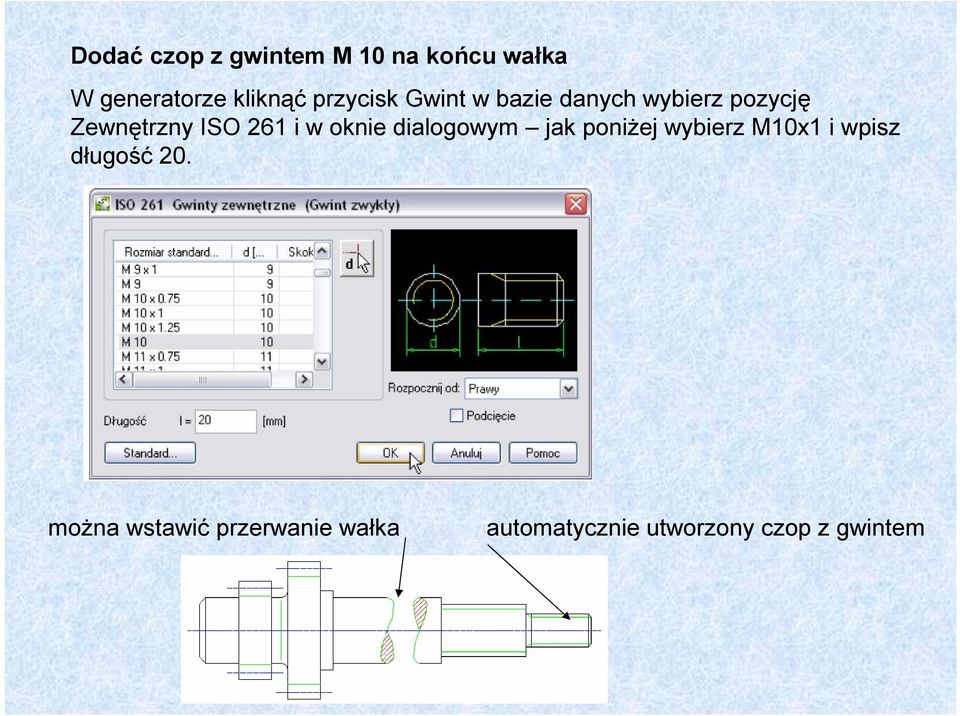

8 Dodać czop z gwintem M 10 na końcu wałka W generatorze kliknąć przycisk Gwint w bazie danych wybierz pozycję Zewnętrzny ISO 261 i w oknie dialogowym jak poniżej wybierz M10x1 i wpisz długość 20. można wstawić przerwanie wałka automatycznie utworzony czop z gwintem

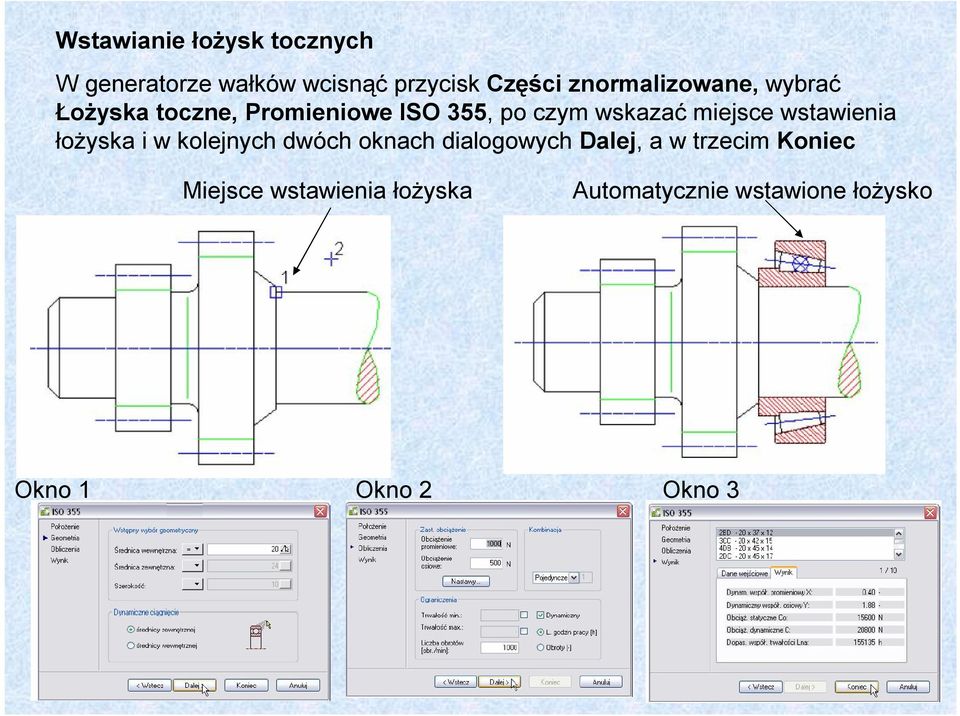

9 Wstawianie łożysk tocznych W generatorze wałków wcisnąć przycisk Części znormalizowane, wybrać Łożyska toczne, Promieniowe ISO 355, po czym wskazać miejsce wstawienia łożyska i w kolejnych dwóch oknach dialogowych Dalej, a w trzecim Koniec Miejsce wstawienia łożyska Automatycznie wstawione łożysko Okno 1 Okno 2 Okno 3

10 Po utworzeniu wałka możliwe jest przeprowadzanie różnych czynności edycyjnych np.: -Zmiana długości lub średnicy poszczególnych fragmentów wałka, - kasowanie istniejących lub/i wstawianie nowych fragmentów we wskazane miejsce, - generowanie rzutów bocznych, - generowanie przekrojów we wskazanej płaszczyźnie, - fazowanie i zaokrąglanie - i innych

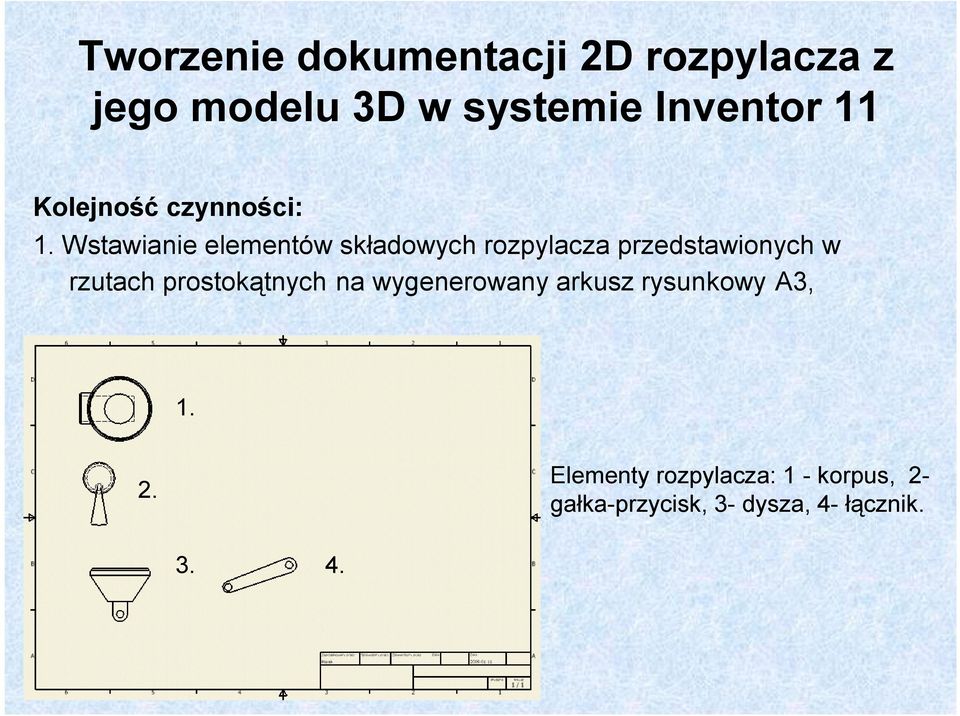

11 Tworzenie dokumentacji 2D rozpylacza z jego modelu 3D w systemie Inventor 11 Kolejność czynności: 1. Wstawianie elementów składowych rozpylacza przedstawionych w rzutach prostokątnych na wygenerowany arkusz rysunkowy A3, Elementy rozpylacza: 1 - korpus, 2- gałka-przycisk, 3- dysza, 4- łącznik

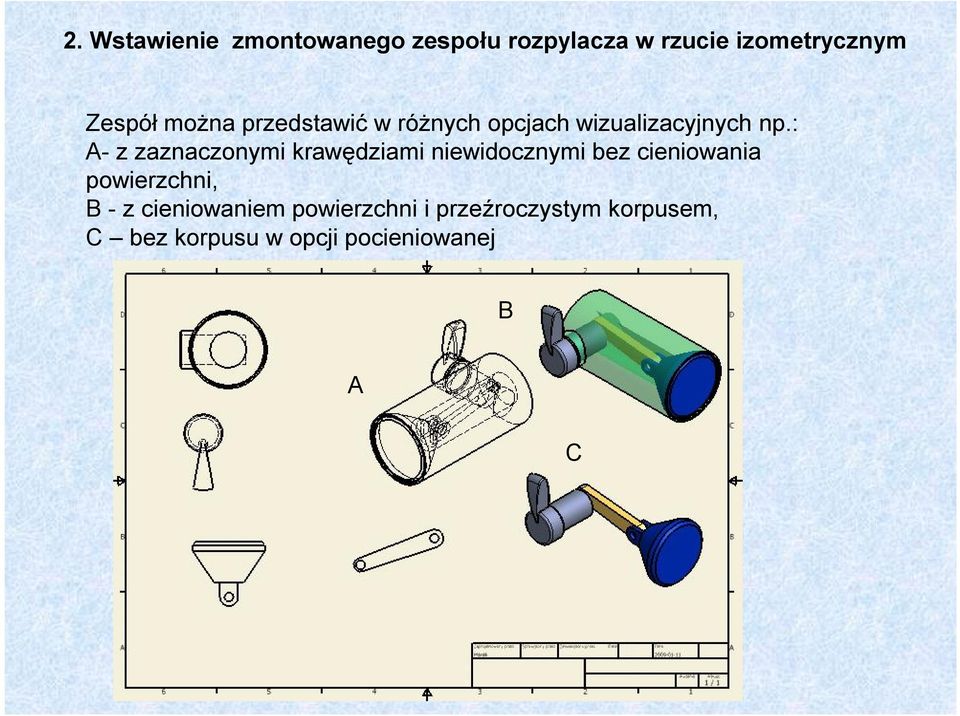

12 2. Wstawienie zmontowanego zespołu rozpylacza w rzucie izometrycznym Zespół można przedstawić w różnych opcjach wizualizacyjnych np.: A- z zaznaczonymi krawędziami niewidocznymi bez cieniowania powierzchni, B - z cieniowaniem powierzchni i przeźroczystym korpusem, C bez korpusu w opcji pocieniowanej B A C

13 3. Bazując na utworzonych widokach można utworzyć: - dowolne rzuty prostokątne poszczególnych elementów (np. łącznika, dźwigni), - rzuty pomocnicze ukośne w dowolnej skali (rzut A i B dźwigni), - powiększenia szczegółów w dowolnej skali (szczegół czopa dźwigni), - dowolnego rodzaju przekroje poprowadzone według zdefiniowanych płaszczyzn (przekrój C-C korpusu).

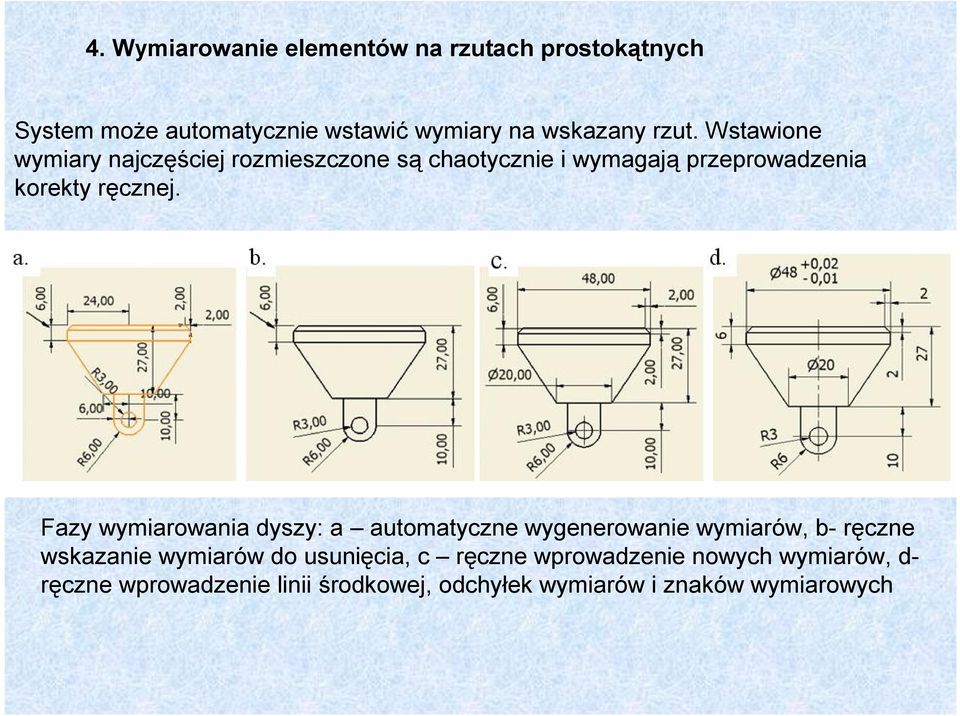

14 4. Wymiarowanie elementów na rzutach prostokątnych System może automatycznie wstawić wymiary na wskazany rzut. Wstawione wymiary najczęściej rozmieszczone są chaotycznie i wymagają przeprowadzenia korekty ręcznej. Fazy wymiarowania dyszy: a automatyczne wygenerowanie wymiarów, b- ręczne wskazanie wymiarów do usunięcia, c ręczne wprowadzenie nowych wymiarów, d- ręczne wprowadzenie linii środkowej, odchyłek wymiarów i znaków wymiarowych

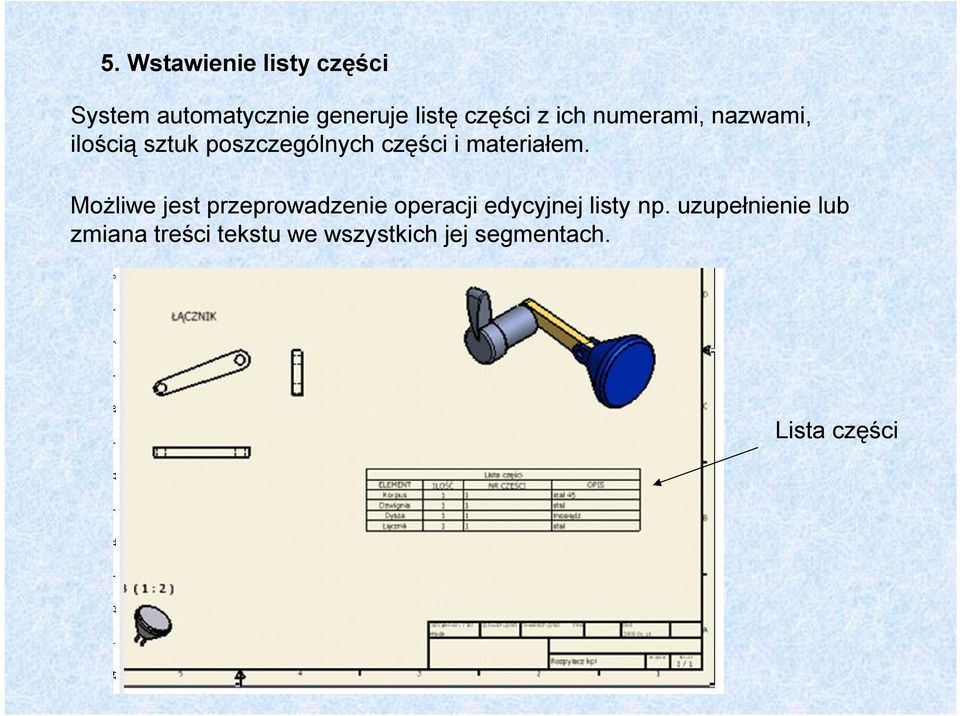

15 5. Wstawienie listy części System automatycznie generuje listę części z ich numerami, nazwami, ilością sztuk poszczególnych części i materiałem. Możliwe jest przeprowadzenie operacji edycyjnej listy np. uzupełnienie lub zmiana treści tekstu we wszystkich jej segmentach. Lista części
