1 Macierze Hitachi Data Systems Krzysztof Lorant HDS Product Manager AVNET 2011 Hitachi Data Systems

2 Jedna platforma dla wszyskich danych Enterprise Data Center Applications Tiered storage and virtualization via enterprise hardware platforms Common protection solutions Common storage management Content Depots (Archiving/Object/Content Level Awareness/Web 2.0) Foundation for open, scalable and integrated content solutions STRUCTURED DATA (RDB, Apps) COMMON INTEGRATED STRATEGY FOR Storage and Security, Data Protection andsearch UNSTRUCTURED DATA (Files, Metadata, Content) Distributed Enterprise & Departmental Applications Midrange hardware platforms Common storage management Common protection solutions File Storage Two Key Segments High-performance NAS: Focused on high throughput environments Standard NAS: Focused on file sharing and backup environments 2

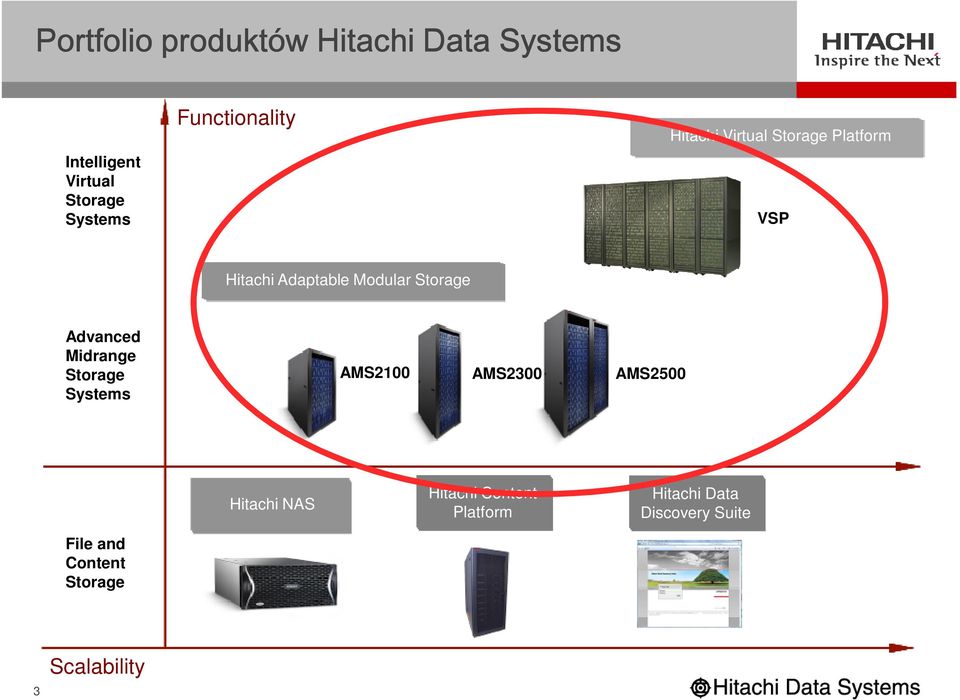

3 Portfolio produktów Hitachi Data Systems Functionality Hitachi Virtual Storage Platform Intelligent Virtual Storage Systems VSP Hitachi Adaptable Modular Storage Advanced Midrange Storage Systems AMS2100 AMS2300 AMS2500 Hitachi NAS Hitachi Content Platform Hitachi Data Discovery Suite File and Content Storage 3 Scalability

4 4 MACIERZE MODULARNE

5 Rodzina Adaptable Modular Storage Throughput Adaptable Modular Storage GB Cache 4 FC, or 8 FC, or 4 FC and 4 iscsi ports Mix Up to 159 SSD, SAS and SATA-II Disks Up to 313 TBs Up to 2048 LUNs Up to 1024 Hosts Adaptable Modular Storage GB Cache 8 FC, or 16 FC, or 8 FC and 4 iscsi ports Mix Up to 240 SSD, SAS and SATA-II Disks Up to 472 TBs Up to 4096 LUNs Up to 2048 Hosts Scalability Adaptable Modular Storage GB Cache 16 FC, or 8 iscsi, or 8 FC and 4 iscsi ports Mix Up to 480 SSD, SAS and SATA-II Disks Up to 945 TBs Up to 4096 LUNs Up to 2048 Hosts

6 Hitachi Adaptable Modular Storage 2100 Hitachi Dynamic Load Balancing controller Symmetrical active/active design Host port options: 4 x 8Gb/sec FC 8 x 8Gb/sec FC 4 x 8Gb/sec FC and 4 x 1Gb/sec iscsi Cache size: 4GB or 8GB LUNs maximum number: Maximum attached hosts through virtual ports: Gb/sec SAS links: 16 SATA-II and SAS intermix Max drives supported: 159 (7200 RPM) 136 (15K RPM) Drive options: SAS: SATA: SSD: 300GB 15K RPM 1TB 7200 RPM 200GB 450GB 15K RPM 2TB 7200 RPM 600GB 15K RPM 3TB 7200 RPM 2TB 7200 RPM Protection RAID Groups/System: 50 RAID levels: -6, -5, -1+0, -1, -0* * RAID-0 available on SAS drives only Hitachi Adaptable Modular Storage U trays (max of 7) 2 to 15 disk drives/tray 4U trays (max of 3) 4 to 48 disk drives/tray 4U controller 4 to 15 disk drives

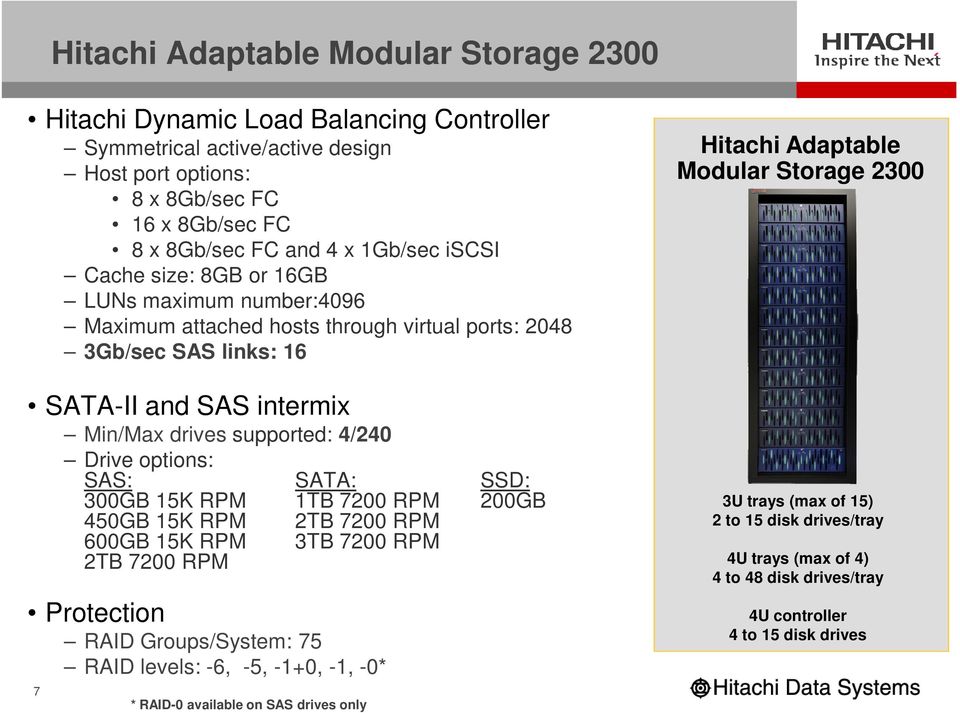

7 Hitachi Adaptable Modular Storage 2300 Hitachi Dynamic Load Balancing Controller Symmetrical active/active design Host port options: 8 x 8Gb/sec FC 16 x 8Gb/sec FC 8 x 8Gb/sec FC and 4 x 1Gb/sec iscsi Cache size: 8GB or 16GB LUNs maximum number: Maximum attached hosts through virtual ports: Gb/sec SAS links: 16 SATA-II and SAS intermix Min/Max drives supported: 4/240 Drive options: SAS: SATA: SSD: 300GB 15K RPM 1TB 7200 RPM 200GB 450GB 15K RPM 2TB 7200 RPM 600GB 15K RPM 3TB 7200 RPM 2TB 7200 RPM Protection RAID Groups/System: 75 RAID levels: -6, -5, -1+0, -1, -0* * RAID-0 available on SAS drives only Hitachi Adaptable Modular Storage U trays (max of 15) 2 to 15 disk drives/tray 4U trays (max of 4) 4 to 48 disk drives/tray 4U controller 4 to 15 disk drives

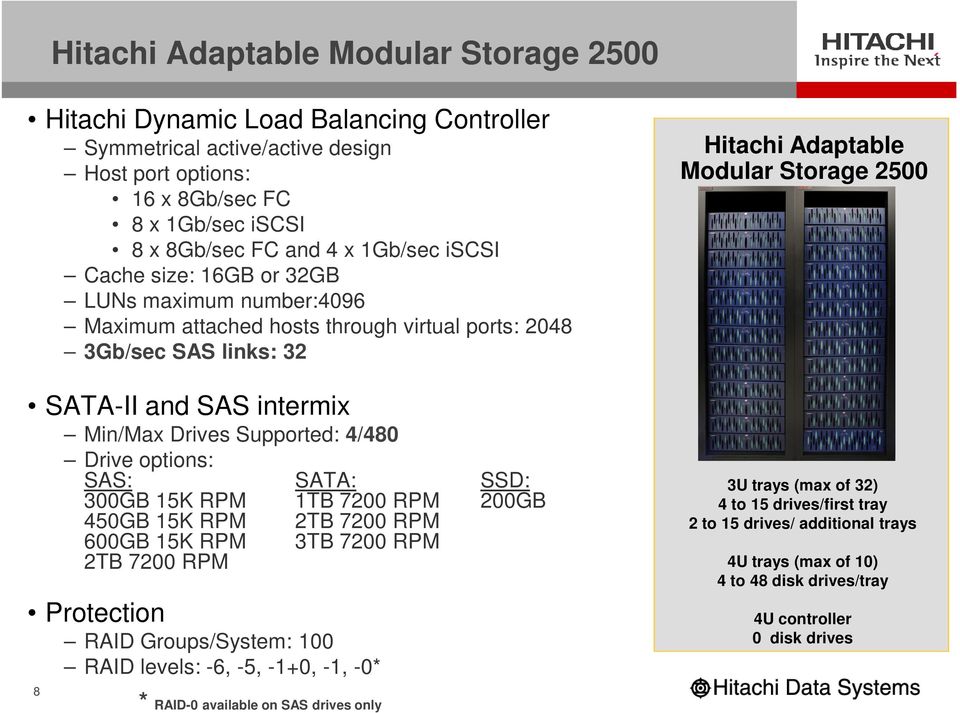

8 Hitachi Adaptable Modular Storage 2500 Hitachi Dynamic Load Balancing Controller Symmetrical active/active design Host port options: 16 x 8Gb/sec FC 8 x 1Gb/sec iscsi 8 x 8Gb/sec FC and 4 x 1Gb/sec iscsi Cache size: 16GB or 32GB LUNs maximum number: Maximum attached hosts through virtual ports: Gb/sec SAS links: 32 SATA-II and SAS intermix Min/Max Drives Supported: 4/480 Drive options: SAS: SATA: SSD: 300GB 15K RPM 1TB 7200 RPM 200GB 450GB 15K RPM 2TB 7200 RPM 600GB 15K RPM 3TB 7200 RPM 2TB 7200 RPM Protection RAID Groups/System: 100 RAID levels: -6, -5, -1+0, -1, -0* * RAID-0 available on SAS drives only Hitachi Adaptable Modular Storage U trays (max of 32) 4 to 15 drives/first tray 2 to 15 drives/ additional trays 4U trays (max of 10) 4 to 48 disk drives/tray 4U controller 0 disk drives

9 Hardware Details Adaptable Modular Storage 2100 Adaptable Modular Storage 2300 Adaptable Modular Storage 2500 Models (3 models) Symmetric active/active controllers 4 or 8 GB cache 1.67GHz Celeron, single core processor PCIe internal bus 15 internal disk slots Dual redundant power supplies Dual batteries Symmetric active/active controllers 8 or 16 GB cache 1.67GHz Xeon, single core processor PCIe internal bus 15 internal disk slots Dual redundant power supplies Dual batteries Symmetric active/active controllers 16 or 32 GB cache 2GHz Xeon, dual core processor PCIe internal bus 0 internal disk slots Dual redundant power supplies Dual batteries Host Interface Options (Dedicated FC or iscsi) 4 x 8Gbps Fibre Channel (FC) 8 x 8Gbps FC 4 x 8Gbps FC + 4 x 1Gbps iscsi 8 x 8Gbps Fibre Channel (FC) 16 x 8Gbps FC 8 x 8Gbps FC + 4 x 1Gbps iscsi 16 x 8Gbps Fibre Channel (FC) 8 x 1Gbps iscsi 8 x 8Gbps FC + 4 x 1Gbps iscsi Max attached host ports through virtual ports Data in place upgrades To Adaptable Modular Storage 2300 or 2500 To Adaptable Modular Storage 2500 N/A 9

10 Hardware Details Maximum cache partitions Drive Interface RAID Levels Adaptable Modular Storage 2100 Adaptable Modular Storage Serial Attached SCSI (SAS) wide links 16 Serial Attached SCSI (SAS) wide links RAID-1, RAID-1+0, RAID-5, RAID-6 and RAID-0 (SAS drives only) Adaptable Modular Storage Serial Attached SCSI (SAS) wide links Max # of RAID Groups Max # of LUs Max LU size 60TB 60TB 60TB 10

11 Hardware Details Supported Drives Adaptable Modular Storage 2100 Adaptable Modular Storage 2300 SAS: 300GB/15k, 450GB/15k, 600GB/15k, 2TB/7200 SATA-II: 1TB/7200, 2TB/7200, 3TB/7200 SSD: 200GB (SAS interface) Trays Controller tray: 4 (min) to 15 (max) HDDs Expansion tray ( up to 7 ): 2 (min) to 15 (max) HDDs Dense tray ( up to 3 ): 4 (min) to 48 (max) HDDs Max of 159 total HDDs Controller tray: 4 (min) to 15 (max) HDDs Expansion trays ( up to 15 ): 2 (min) to 15 (max) HDDs Dense tray ( up to 4 ): 4 (min) to 48 (max) HDDs Max of 240 total HDDs Maximum Capacity 313TB 472TB 944TB Adaptable Modular Storage 2500 Controller tray: 0 HDD First expansion tray: 4 (min) to 15 (max) HDDs Up to 31 additional expansion trays, each with 2 (min) to 15 (max) HDDs Dense tray ( up to 10 ): 4 (min) to 48 (max) HDDs Max of 480 total HDDs Supported Operating Systems Microsoft Windows 2000, Windows Server 2003, Windows 2008 ( including Hyper V ) Sun Solaris ( Sparc and x64 ) VMware RedHat Enterprise Linux SuSE Linux RedFlag Linux Oracle Enterprise Linux Asianux MiracleLinux HP-UX IBM AIX MAC OSX Novell NetWare HP Tru64 UNIX HP OpenVMS 11

12 Full Software and Firmware Offering Standard Firmware Features Storage Management Software Storage Navigator Modular 2 Bundled Storage Functions Account Authentication Audit Logging Dynamic Provisioning LUN Manager LUN Grow/LUN Shrink Online RAID Group Expansion Cache Residency Manager Cache Partition Manager Modular Volume Migration SNMP Agent Support Function Performance Monitor Capabilities System management via GUI and CLI Capabilities Provides access control to management functions Records all system changes Enables creation of logical, virtual volumes Manages LUN configuration operations Dynamically adds or reduces LUN capacity Dynamically adds HDDs to a RAID group Loads data for selected LUN into cache Customizes cache utilization for applications Moves data between RAID groups Reports failures and status to a SNMP server Monitors and reports performance data 12

13 Full Software and Firmware Offering Optional Firmware Features Optional Storage Features ShadowImage (Clone) Copy-on-Write (Snapshot) TrueCopy (Sync Remote Mirroring) TrueCopy Extended Distance (Asynchronous Remote Mirroring) Data Retention Utility (DRU) Device Manager Tuning Manager Storage Capacity Reporter Power Savings Service (Spin Down) Capabilities 1 Primary:8 Secondary, 2047 Max, GUI and CLI mgmt 1 Primary:32 Snaps, 2047 Max, GUI and CLI mgmt 1 Primary:1 Secondary, GUI and CLI mgmt 1 Primary:1 Secondary, GUI and CLI mgmt Protects LUNs from I/O activity Configuration GUI and device management for open systems Performance troubleshooting; deep storage system tuning End-to-end storage capacity reporting Spins down unused disk drives 13

14 Full Software and Firmware Offering Optional Firmware Features Optional Storage Features Replication Manager Protection Manager Storage Services Manager Dynamic Link Manger Global Link Manager Virtual Tape Library Data Protection Suite Content Archive Platform Capabilities Simplifies configuration and management of replication services Performs rapid backup and recovery management Standards-based platform for heterogeneous storage resource management and active SAN management Path failover and load balancing capabilities Aggregates the management of Hitachi Dynamic Link Manager instances into a single management station Provides the benefits of backing up to disk without changing established backup policies or procedures Archiving, data migration services and backup/recovery Digital content archiving 14

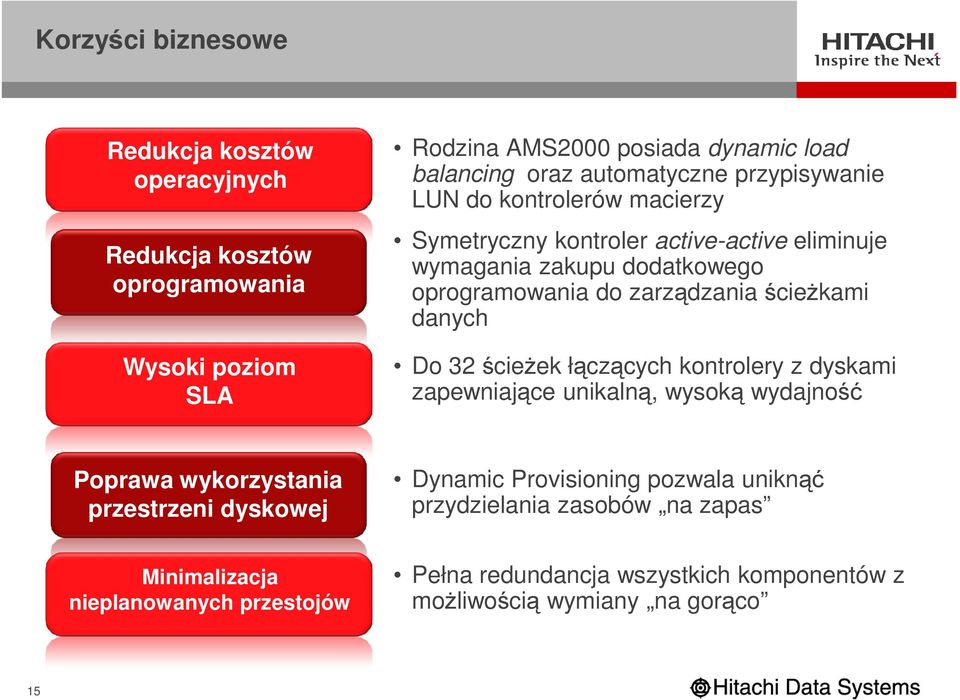

15 Korzyści biznesowe Redukcja kosztów operacyjnych Redukcja kosztów oprogramowania Wysoki poziom SLA Rodzina AMS2000 posiada dynamic load balancing oraz automatyczne przypisywanie LUN do kontrolerów macierzy Symetryczny kontroler active-active eliminuje wymagania zakupu dodatkowego oprogramowania do zarządzania ścieżkami danych Do 32 ścieżek łączących kontrolery z dyskami zapewniające unikalną, wysoką wydajność Poprawa wykorzystania przestrzeni dyskowej Dynamic Provisioning pozwala uniknąć przydzielania zasobów na zapas Minimalizacja nieplanowanych przestojów Pełna redundancja wszystkich komponentów z możliwością wymiany na gorąco 15

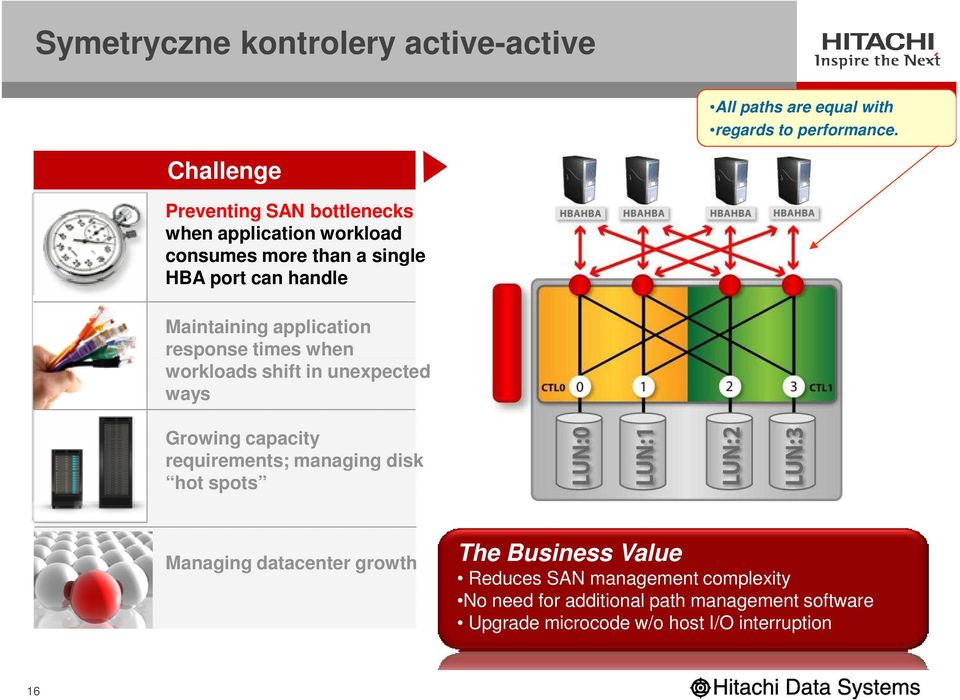

16 Symetryczne kontrolery active-active All paths are equal with regards to performance. Challenge Preventing SAN bottlenecks when application workload consumes more than a single HBA port can handle Maintaining application response times when workloads shift in unexpected ways Growing capacity requirements; managing disk hot spots Managing datacenter growth The Business Value Reduces SAN management complexity No need for additional path management software Upgrade microcode w/o host I/O interruption 16

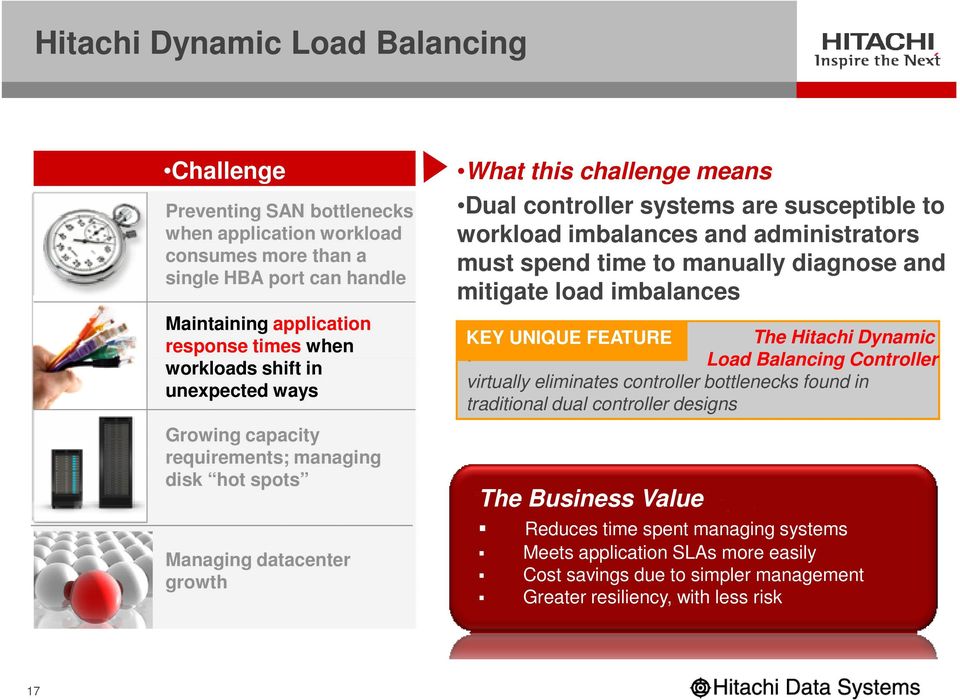

17 Hitachi Dynamic Load Balancing Challenge Preventing SAN bottlenecks when application workload consumes more than a single HBA port can handle Maintaining application response times when workloads shift in unexpected ways Growing capacity requirements; managing disk hot spots Managing datacenter growth What this challenge means Dual controller systems are susceptible to workload imbalances and administrators must spend time to manually diagnose and mitigate load imbalances KEY UNIQUE FEATURE The Hitachi Dynamic Load Balancing Controller virtually eliminates controller bottlenecks found in traditional dual controller designs The Business Value Reduces time spent managing systems Meets application SLAs more easily Cost savings due to simpler management Greater resiliency, with less risk 17

18 Hitachi Dynamic Provisioning Challenge Hitachi Dynamic Provisioning spreads I/Os over multiple RAID groups for wide striping of data Preventing SAN bottlenecks when application workload consumes more than a single HBA port can handle Maintaining application response times when workloads shift in unexpected ways Growing capacity requirements; managing disk hot spots Managing datacenter growth The Business Value Reduces management complexity that happens when data must be laid out manually according to forecasted workload. Actual application storage capacity is assigned and added when host writes data to new area of LUN 18

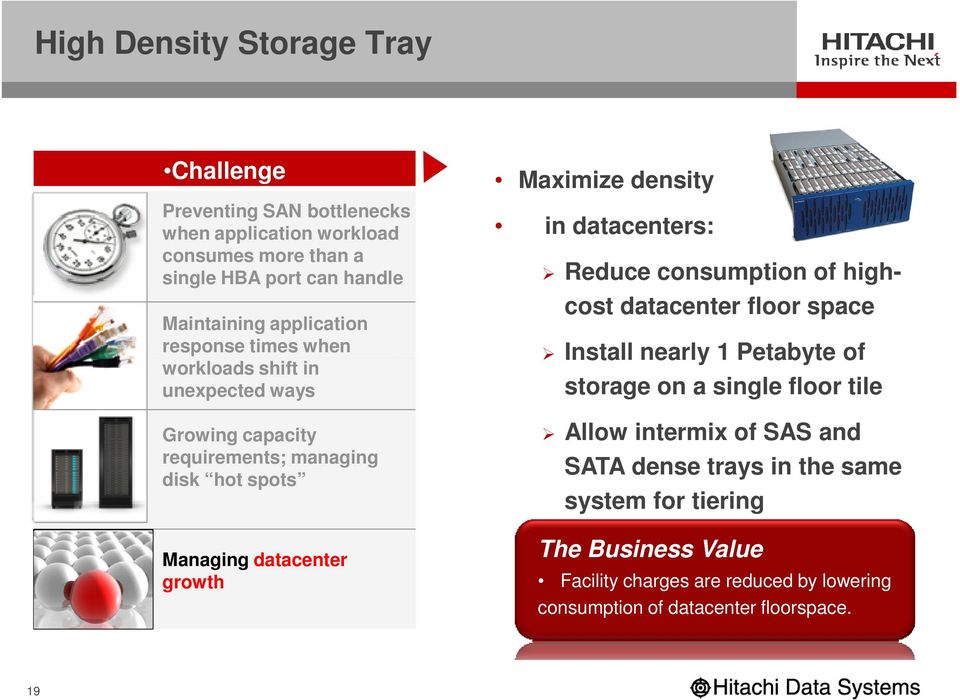

19 High Density Storage Tray Challenge Preventing SAN bottlenecks when application workload consumes more than a single HBA port can handle Maintaining application response times when workloads shift in unexpected ways Growing capacity requirements; managing disk hot spots Managing datacenter growth Maximize density in datacenters: Reduce consumption of highcost datacenter floor space Install nearly 1 Petabyte of storage on a single floor tile Allow intermix of SAS and SATA dense trays in the same system for tiering The Business Value Facility charges are reduced by lowering consumption of datacenter floorspace. 19

20 21 VIRTUAL STORAGE PLATFORM

21 Virtual Storage Platform kluczowe cechy Najwyższa wydajność na rynku 40% lepsza gęstość upakowania 3D Unique 3D scaling Automated Dynamic Tiering Integracja z Hyper-V oraz VMware VAAI 40% mniejszy pobór prądu Ułatwionie zarządzanie 22 Dwukrotnie więcej połączeń Wirtualizacja

22 Scale Up dla zwiększenia wydajno ci Zwiększaj wydajność pojemność i ilość połączeń bez przerywania pracy w jednej szafie Możliwości rozwiązania Serwery mają dostęp do wszyskich zasobów, zasoby dynamicznie dodawane do podstawowej konfiguracji Zarzadzanie tak jak pojedyńczym systemem ze wspólną pólą zasobów, lepsza utylizacja zasobów Dynamiczne skalowanie wydajności, pojemności oraz ilości połączeń bez przerywania pracy 3D Wartości Najwyższa wydajność OLTP dla środowisk otwartych oraz mainframe Wzrost od minimalnej konfiguracji, wykorzystanie standardowych szaf komputerowych 19 Przepływ powietrza z przodu do tyłu szafy, łatwiejsze planowanie i wykorzystanie w centrach przetwarzania danych Większa gęstość upakowania, dyski

23 Scale Out, aby konsolidować dane Zwiększaj wydajność pojemność i ilość połączeń bez przerywania pracy, dodając kolejne szafy Możliwości rozwiązania Dynamiczna rozbudowa macierzy poprzez dodawanie kolejnych komponentów pracujących jako jeden system Unikalna architektura dostarczająca najwyższej wydajności oraz niezawodności Zapewnienie QoS dla aplikacji, stosując logiczne partycjonowanie macierzy Wartości Wsparcie dla rosnących obiążeń bez żadnych kompromisów Konsolidacja zasobów również dla środowisk wirtualnych Największa gęstość upakowania, najniższa waga oraz pobór prądu dla wspieranej pojemności 3D Łatwa migracja on-line do przyszłej generacji sprzętu 24

24 Scale Deep dla celów ekonomicznych Konsoliduj zewnętrzne macierze z wykorzystaniem unikalnej na rynku technologii wirtualizacji Hitachi Możliwości rozwiązania Wirtualizowane (Plug & Play) przestrzenie zewnętrzne przejmują wszystkie funkcjonalności VSP Przeniesienie mniej wymagających danych na tańszą warstwę zewnętrzną Ułatwienie zarządzania macierzami różnych producentów, jeden wspólny interfejs do zarządzania Możliwość wykorzystania istniejących zasobów ponad 200 macierzy, do 247PB 25 3D Wartości Zwiększenie wartości posiadanych zasobów Zmniejszenie kosztów OPEX wspólne mechanizmy do zarządzania Zmniejszenie kosztów CAPEX używanie mniej kosztownych warstw zewnętrznych przez mniej wymagające dane Migracja przeźroczysta dla serwerów nawet do 80% mniejsze wysiłki oraz koszty

25 Ewolucja architektury 26 TagmaStore Hitachi Universal Storage Universal Lightning Storage 9900V Platform Platform V/VM Continuous enhancement in bandwidth, connectivity and scalability Efficient global cache management New 3D scaling architecture

26 Hitachi Dynamic Provisioning SAP Exchange Other Logical View 35TB virtual volumes SAP Pool (25 TB V-Vols) VOL10 VOL15 VOL04 VOL21 VOL19 VOL47 VOL55 VOL18 Mixed Pool (10 TB V-Vols) Physical View - 7TB disk 8TB disk SAP Pool (5 TB disk) Mixed Pool (2 (3 TB disk) Możliwości rozwiązania Definicja wirtualnych wolumenów niezależna od posiadanej przestrzeni dyskowej Większa pojemność wirtualnych wolumenów przygotowana na przewidywane wzrosty w przyszłości Dedykowane i współdzielone pule dyskowe Wsparcie dla każdego rodzaju dysku oraz grupy RAID 42MB wide stripes dla zwiększenia wydajności Dodawanie dysków bez przerywania pracy Wartości Dodwanie pojemności przeźroczyście dla aplikacji Płacenie za dyski wtedy gdy są one potrzebne Redukcja koszt licencji Automatyczne zarządzanie poziomem usług dla aplikacji 28

27 Hitachi Dynamic Tiering Właściwe dane na właściwym miejscu we właściwym czasie HDP Pool with Storage Tiers Data Heat Index High Activity Set Normal Working Set Możliwości rozwiązania Automatyczne rozmieszczanie danych w obrębie zdefiniowanych warstw Możliwość zarządzania do 5 mln logicznych obiektów oraz 247PB przestrzeni Zarządzanie oparte na politykach 29 Quiet Data Set Wartości Znaczna redukcja kosztów CAPEX i OPEX Zwiększenie utylizacji nawet do 50% Łatwe dopasowanie biznesowych wymagań aplikacji do właściwych kosztów infrastruktury

28 Konsolidacja oraz tworzenie wirtualnych macierzy Oracle SAP TEST (80 GB) (60 GB) (4 GB) Virtual Storage Platform Oracle SAP TEST (60 GB) (60 GB) (20 GB) Możliwości rozwiązania Logiczne partycjonowanie pozwala na zwymiarowanie każdej partycji, tak aby sprostać wymaganiom aplikacji Dynamiczne dostosowywanie zasobów zgodnie z aktualnym zapotrzebowaniem Zarządzanie każdą partycją niezależnie Dedykowane zasoby, aby zapewnić QoS dla aplikacji Wdrażanie HDP i HDT niezależnie w każdej partycji Dydykowane zasoby optymalizują wydajność aplikacji Raportowanie i rozliczanie się na podstawie wykorzystanych zasobów każdej z partycji Wartości Znaczna redukcja kosztów OPEX i CAPEX Ułatwione zarządzanie środowiskiem D/R Możliwość dostarczania systemów pamięci masowej jako usługi 30

29 Wbudowane szyfrowanie Wbudowane szyfrowanie Włączane przoprzez klucz licencyjny Wbudowane zarządzanie kluczami Wsparcie dla 32 kluczy w VSP Wsparcie dla szyfrowania XTS-AES 256 bit Korzyści Wykorzystanie szyfrowania jako kontrolę dostępu dla każdej partycji niezależnie Brak konieczności wykorzystania zewnętrzych mechanizmów do zarządzania kluczami RAID Group 1 RAID Group 2 RAID Group 3 32

30 Replikacja pomiędzy Centrami Danych 33

31 Skalowalno ć i mo liwo ci konsolidacji USP-V, SPC-1 Benchmark Modelowane wyniki dla Virtual Storage Platform 34

32 Skalowalno ć VSP Zacznij od małej konfiguracji i powięszaj ją razem z rosnącymi wymaganiami biznesowymi, bez konieczności dodawania kolejnych elementów infrastruktury w Centrum Przetwarzania Danych Preliminary testing results 35

33 Porównanie parametrów rodowiskowych Power (kva) Cooling (BTU/hr) Weight (kg) Height (cm) Width (cm) 1. Hitachi VSP , IBM DS , Hitachi USP-V , EMC VMAX , IBM DS , EMC DMX , PAR T , Oracle Exadata , Depth (cm) Konfiguracje z ~1000 dysków Hitachi VSP & IBM DS8800 skonfigurowany z dyskami 2.5 SAS 36

34 37 ZARZĄDZANIE I OPROGRAMOWANIE

35 Zarządzanie w jednym miejscu To samo narzędzie do zarządzania macierzami Hitachi oraz macierzami zwirtualizowanymi Wspólne GUI/CLI brak konieczności przełączania się pomiędzy narzędziami podczas codziennych zadań administracyjnych Hitachi Command Suite v7 Command Line Interface SN EM SN SN2 SNM2 EM Universal Storage Platform File and content storage platforms Universal Storage Platform V Virtual Storage Platform Adaptable Modular Storage 38

36 Hitachi Command Suite (HCS Device Manager Tuning Manager Tiered Storage Manager Dynamic Link Manager Advanced Replication Manager Command Director 40

37 Wspólne zarządzanie dla wszystkich danych 42 Mocna integracja pozwalająca na usyskanie najwyższego poziomu efektywności w zarządzaniu w centrum przetwarzania danych Możliwości rozwiązania Moniorowanie pojemności i wydajności end-to-end, mechanizmy alarmów Zarządzanie na poziomie aplikacji z logicznym grupowaniem zasobów Automatyzacja zadań, procesów i alarmowania Wspólne GUI i baza danych Profile użytkowników Wartości Uproszczenie operacji zarządzania Redukcja procesów ręcznego alokowania i raportowania przestrzeni Redukcja długości trwania nowych wdrożeń i uruchamiania nowych projektów biznesowych

38 Dziękuję! Krzysztof Lorant HDS Product Manager AVNET Sp. z o. o. Krzysztof.Lorant@avnet.com Tel.:
