1 Monitorowanie VMware Rafał Szypułka Service Management Solution Architect IBM Software Services for Tivoli 1

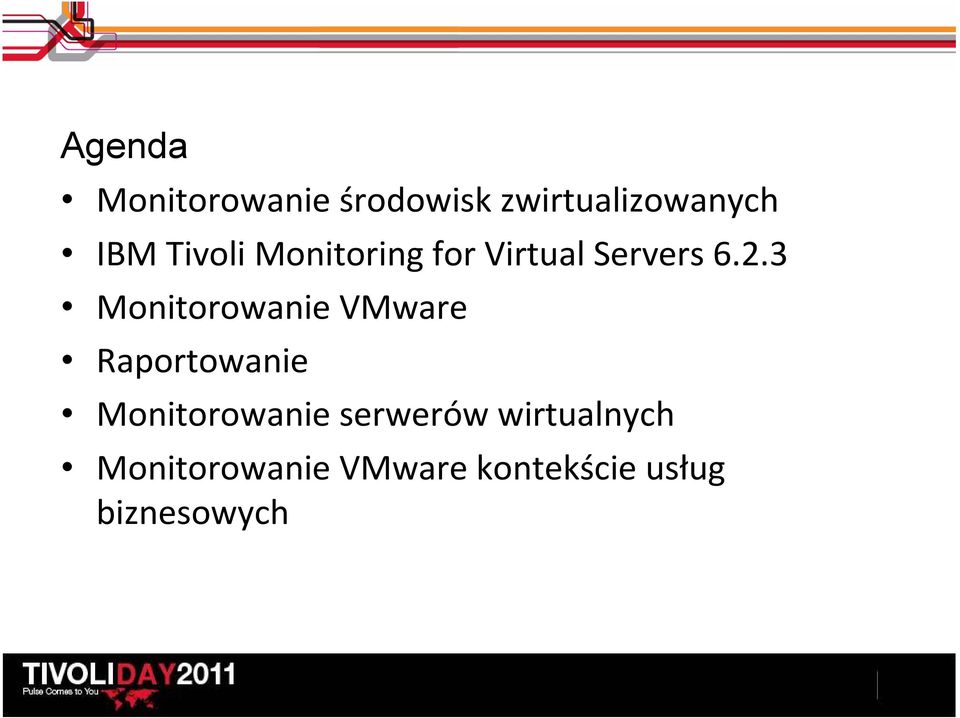

2 Agenda Monitorowanie środowisk zwirtualizowanych IBM Tivoli Monitoring for Virtual Servers Monitorowanie VMware Raportowanie Monitorowanie serwerów wirtualnych Monitorowanie VMware kontekście usług biznesowych

3 Agenci dla systemów operacyjnych monitorują dostepność i wydajność serwerów fizycznych Agent W środowisku zwirtualizowanym potrzebne jest monitorowanie hypervizora (VMM) udostępniającego informacje o wydajności serwera fizycznego (hosta), serwerów wirtualnych oraz innych elementach środowiska (tj. klastry, pule zasobów itp.) Agenci zainstalowani lokalnie na serwerach wirtualnych uzupełniają obraz o dodatkowe, szczegółowe informacje np. o procesach systemowych Apps OS Agent Agent Apps OS Agent Agent Apps OS Agent Agent Apps OS Agent Agent Serwer fizyczny Server Wirtualny Server Wirtualny Hypervisor Server Wirtualny Server fizyczny

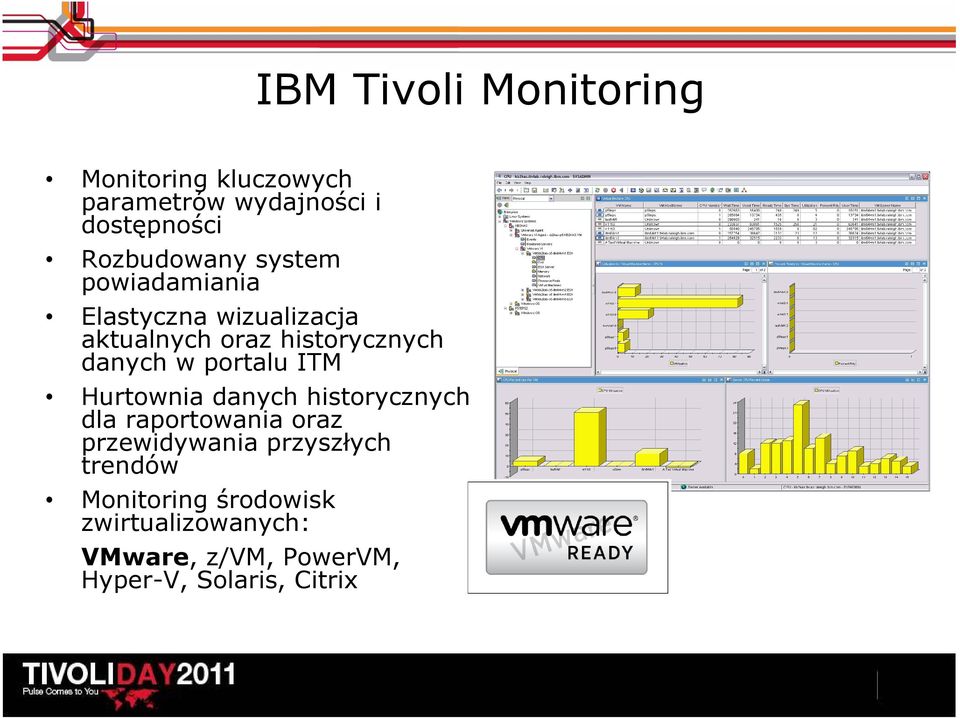

4 IBM Tivoli Monitoring Monitoring kluczowych parametrów wydajności i dostępności Rozbudowany system powiadamiania Elastyczna wizualizacja aktualnych oraz historycznych danych w portalu ITM Hurtownia danych historycznych dla raportowania oraz przewidywania przyszłych trendów Monitoring środowisk zwirtualizowanych: VMware, z/vm, PowerVM, Hyper-V, Solaris, Citrix

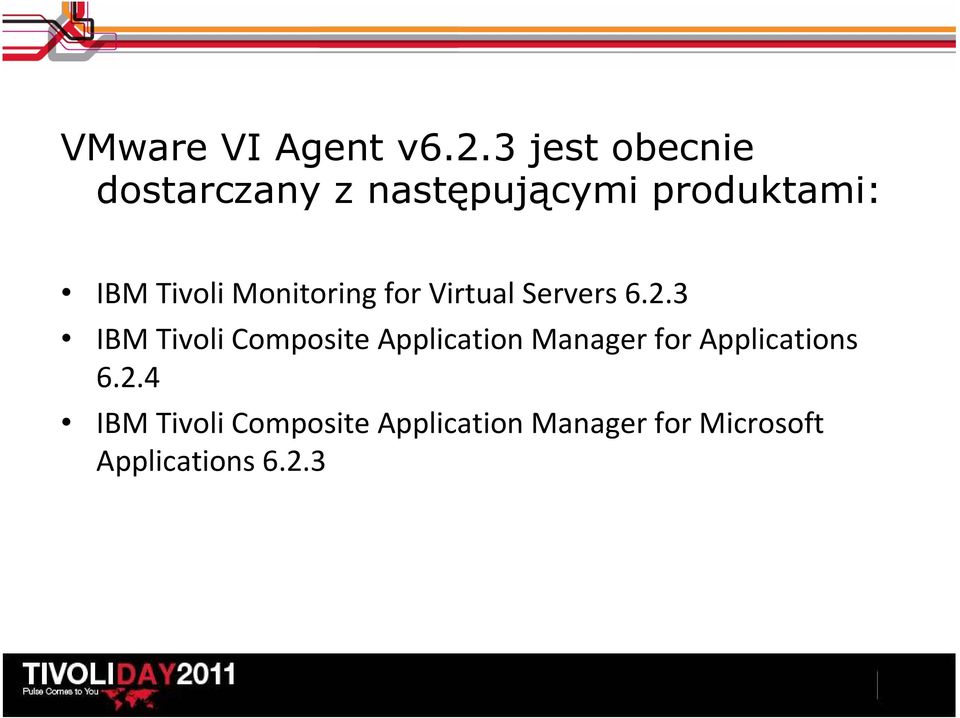

5 VMware VI Agent v6.2.3 jest obecnie dostarczany z następującymi produktami: IBM Tivoli Monitoring for Virtual Servers IBM Tivoli Composite Application Manager for Applications IBM Tivoli Composite Application Manager for Microsoft Applications 6.2.3

6 Wymagania ITM fixpack2lub nowszy Wsparcie dlaesx orazserver 3.5, 4.0, oraz vcenter 2.5, 4.0 oraz 4.1

7 Architektury VMware wspierane przez ITM for Virtual Servers: Virtual Infrastructure oraz vsphere Mniejsze środowiska bez serwera vcenter

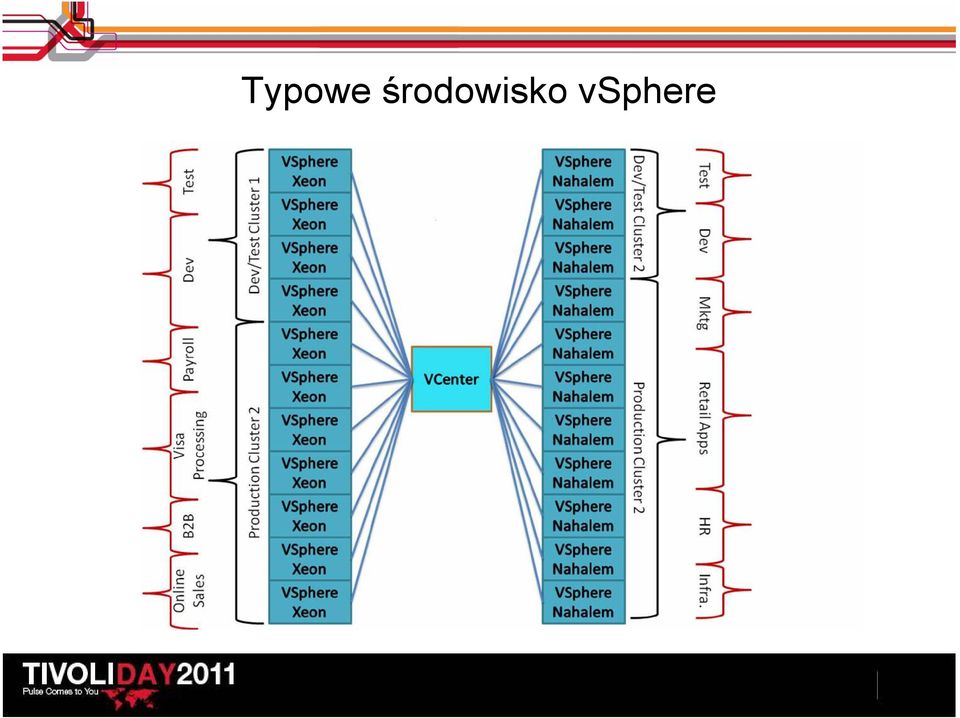

8 Typowe środowisko vsphere

9 Tivoli monitoring dla środowiska vsphere Najlepsza praktyka Pojedyńcza instancja agenta monitoruje pojedyńczy serwer vcenter Instalacja agenta lokalnie na serwerze vcenter

10 Tivoli monitoring dla środowiska vsphere wymagania sprzętowe dla Agenta Małe środowisko: Mniej niż15 serwerów ESX i 150gości Średnie środowisko: 16 do50 serwerów ESX i150 do750 gości 200 MB RAM 10% CPU 85 MBkrótkoterminowych danych historycznych dla 10 serwerów ESX Duże środowisko: 50 do200 serwerów ESX i750 do3000 gości 450 MB RAM 20% CPU 415 MBkrótkoterminowych danych historycznych dla 50 serwerów ESX Bardzo duże środowisko: Ponad 200 serwerów ponad3000gości 750 MB RAM 30% to 50% CPU(dual core) 1.6 Gig krótkoterminowych danych historycznych dla 10 serwerów ESX 1 GB RAM 50% to 100% CPU(dual core) 4 Gig krótkoterminowych danych historycznych dla 10 serwerów ESX

11 Tivoli monitoring dla środowiska bez vcenter HUB ITM RTEMS ITM RTEMS VI Agent VI Agent VI Agent

12 Monitorowanie VMware -CPU Najlepsza praktyka Utylizacja CPU dla puli zasobów oraz utylizacja pamięci (> 90%) Utylizacja : wykrywać długotrwałą utylizacje CPU i pamięci powyżej 90% Utylizacja VM -CPU Ready. Parametr CPU Percent Ready nie powinien nigdy przekraczać 20%. Utylizacja CPU na klastrach VMware

13 Monitorowanie VMware Zasoby dyskowe Najlepsza praktyka Zajętość dla Data Store.Powiadamiać dla utylizacji powyżej90%. Można użyć agenta Tivoli Performance Analyzer aby uzyskać przewidywaną utylizacje w przyszłości np. W następnych 30 dniach.monitorować instalację VM Tools na serwerach wirtualnych. I/O dla dysków i sieci Monitorować za pomocą monitoringu adaptacyjnego

14 Monitorowanie VMware Pamięć operacyjna Najlepsza praktyka Monitorować pamięć typu Balloon. Powinna być niska. Przy podwyższonej utylizacji można się spodziewać problemów wydajnościowych (monitorowanie pamięci balloon wymaga zainstalowania VMware Tools na serwerze wirtualnym). UŜycie stronicowania pamięci (swap) na gościach. Utylizacja procesora i pamięci dla klastrów VMware

15 Predefiniowane widoki TEP Klastry VMware Link do widoku szczegółow klastra Link to cluster workspace

16 Predefiniowane widoki TEP Szczegóły klastra VMware Link do hosta ESX Linki do kolejnych widoków

17 Predefiniowane widoki TEP Szczegóły klastra VMware

18 Predefiniowane widoki TEP Statystyki servera ESX

19 Maszyny wirtualne per server ESX status i konfiguracja

20 Predefiniowane widoki TEP Datastores

21 Które VM powodują problemy wydajnościowe w Data Store? Zapisy i I/O per VM 21

22 View Specific Data Store Capacity & Performance NetApp NAS volume information

23 NetApp Volume Performance Do I have capacity on the Aggregate to add to this volume?

24 NetApp Aggregate Health and Capacity Is there a problem at the Host (controller)?

25 Link to Aggregates, Volumes on this Controller NetApp Controller/Host Health

26 Hierarchia zasobów / widok topologii 26

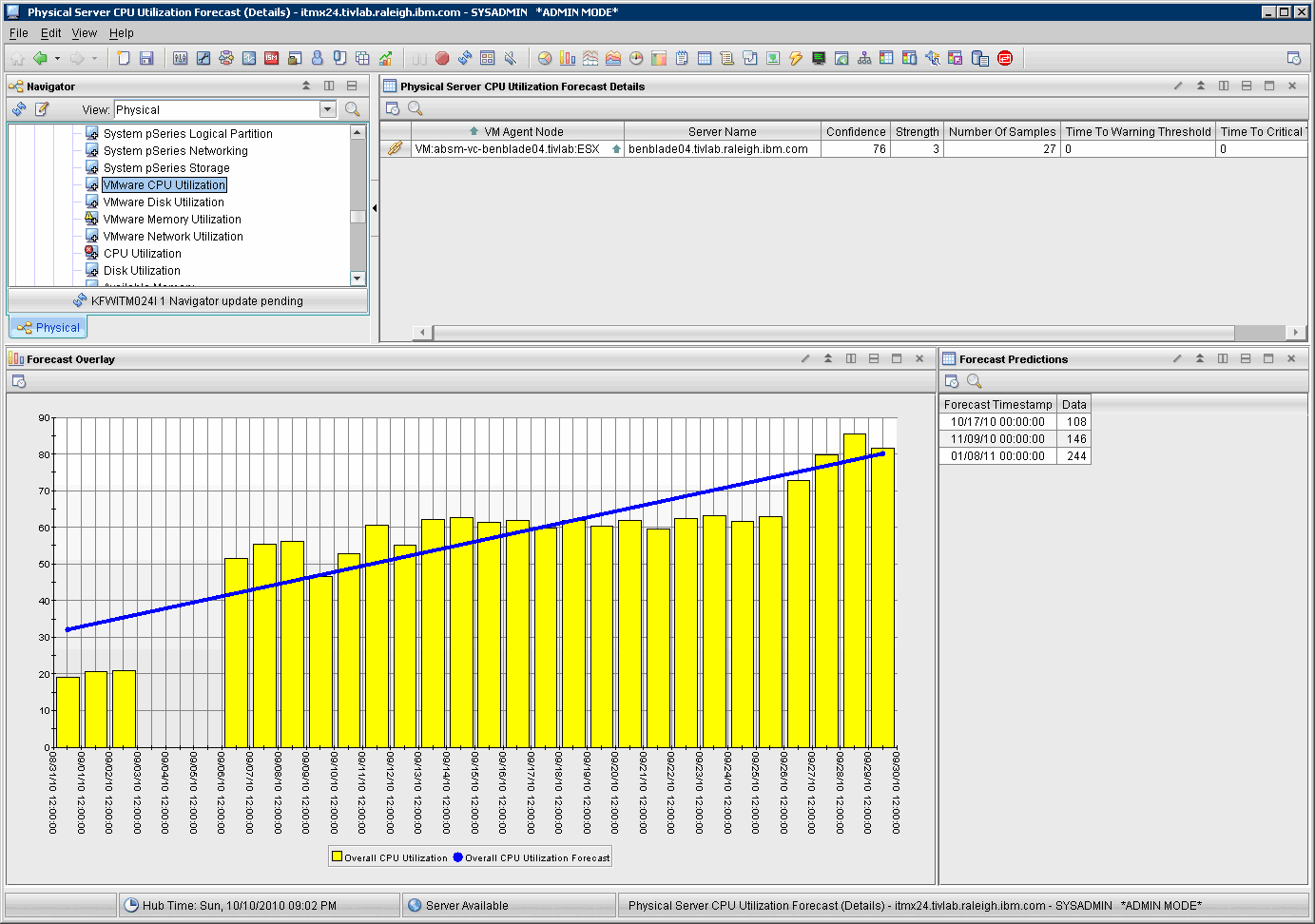

27 Tivoli Performance Analyzer Analizuje dane historyczne i generuje prognozy, kiedy wartości wybranych parametrów przekroczą zadaną wartość. 27

28 Tivoli Performance Analyzer predefiniowane zadania analitycze dla VMware Physical Server CPU Utilization Virtual Machine CPU Utilization Virtual Machine Partition Percent Free Physical Server Overall Memory Utilization Virtual Machine Memory Guest Utilization Virtual Machine Memory Host Utilization Physical Server Network Packets Received Physical Server Network Packets Transmitted Virtual Machine Network Packets Received Virtual Machine Network Packets Transmitted Dobrymi kandydatami do tworzenia prognoz za pomocą TPA są równieŝ: Cluster Percent Effective CPU utilization Cluster Percent Effective Memory utilization CPU Percent Ready Balloon Usage 28

29 Tivoli Common Reporting Zawiera Cognos BI 8.4 (Reporting i Modeling) jedno z wiodących narzędzi do raportowania na rynku. Dostępne bez dodatkowych opłat Bogaty zbiór gotowych raportów dla monitoringu VMware: Trendy wydajnościowe i prognozy utylizacji zasobów Analiza scenariuszy rozmieszczenia dodatkowych VM na elementach infrastruktury VMware (klastrach i hostach) Optymalizacja rozmieszczenia maszyn wirtualnych

30 Kiedy zasoby fizyczne osiągną punkt krytyczny?

31 Jakie znaczące zmiany w wydajności nastąpiły w ostatnim tygodniu?

32 Porównanie utylizacji zasobów pomiędzy klastrami i hostami

33 Jak duże obciążenie mogę dodać do hosta lub klastra VMware?

34 Trendy wydajności maszyn wirtualnych

35 Raport typu heat-chart dla wybranej metryki

36 Monitorowanie serwerów wirtualnych Monitorowanie za pomocą agentów dla systemów operacyjnych -instalowanych lokalnie na serwerach wirtualnych Możliwość automatyzacji instalacji agentów poprzez wewnętrzne mechanizmy ITM lub zewnetrzne oprogramowanie typu Tivoli Endpoint Manager lub Tivoli Provisioning Manager Monitorowanie zdalne za pomocą ITM Agentless monitoring

37 Monitorowanie zasobów dyskowych Agent dla NetApp Storage Tivoli Storage Productivity Center i dostarczany wraz z TPC dedykowany agent ITM

38 Monitorowanie zasobów dyskowych Agent dla NetApp

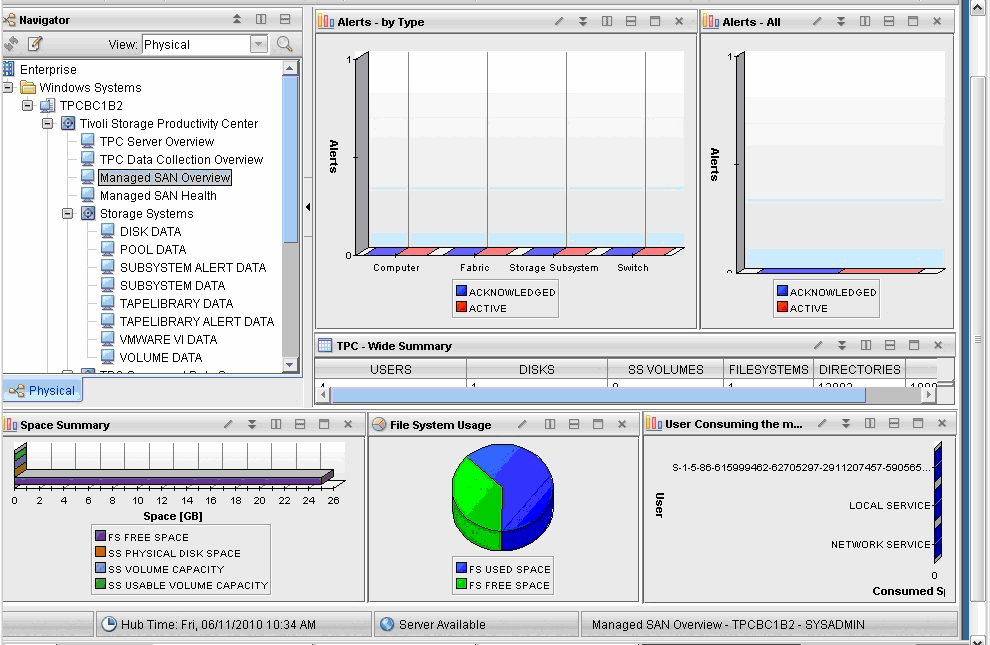

39 Monitorowanie zasobów dyskowych Agent dla TPC

40 Monitorowanie VMware kontekście usług biznesowych Infrastruktura i topolgia VMware może być automatycznie wykryta przez TADDM. Integracja pomiędzy TADDM i TBSM pozwoli na automatyczne utworzenie i aktualizowanie usług biznesowych w TBSM. Użycie ITM DLA pozwala na wykrycie przez TADDM elementów infrastruktury ITM i wzbogacenie usług biznesowych w TBSM o elementy ITM.
