1 E-Series Bartłomiej Matysiak

2 Storage pod Backup, jaki być powinien? Szybki w kontekście przepustowości (sequential/bandwith workload); Dojrzały jako produkt na rynku; Niezawodny (odporny na awarię); Budowa modularna (mix and mach); Mnogość interfejsów IO (SAS, FC, IP); Obsługa różnych standardów dyskowych; Prosty w obsłudze i być tani 6

3 E-Series 7

4 NetApp E-Series Platforma zoptymalizowana dla wydajności Wysoka utylizacja miejsca w serwerowni Elastyczność konfiguracji Replikacja sync i async Odpowiednia cena 8

5 E-Series portfolio Updated E GB cache memory 6G SAS, 16G FC, 40G IB, 10G iscsi connectivity 384 drives; 12, 24, and 60 drive enclosures (SSD, SAS, NL-SAS) E , 24GB cache memory 6G SAS, 8G FC, 10G iscsi, 40G IB connectivity 384 drives; 12, 24, and 60 drive enclosures (SSD, SAS, NL-SAS) New E2700 4, 8, 16 GB cache memory 12G SAS, 16G FC, 10G iscsi connectivity 192 drives; 12, 24, and 60 drive enclosures (SSD, SAS, NL-SAS) E2600 2, 4, 8 GB cache memory 6G SAS, 8G FC, 1/10G iscsi connectivity 192 drives; 12, 24, and 60 drive enclosures (SSD, SAS, NL-SAS) SMB/Entry Level Workgroup Department Data Center High Performance SAS, iscsi connectivity DAS, shared DAS, IP SAN Simple management Snapshot replication SAS, iscsi, FC connectivity Shared DAS, small SAN Simple management Snapshot replication FC, SAS, iscsi connectivity Homogeneous SANs Performance value Configuration flexibility Local and remote replication FC, SAS, or IB connectivity Heterogeneous SANs Highest performance Configuration flexibility Local and remote replication FC, SAS, or IB connectivity System clusters Lustre, CXFS Maximum bandwidth Capacity density 9

6 E5400/E5500 Kontroler 6Gb SAS Opcje 8 Gb FC 16 Gb FC 40 Gb IB (QDR) 1G/10G Ethernet Do 384 dysków SAS SSD, 15K, 10K, NL(SATA) Do 24 GB cache

7 E

8 E5400 Controller Integrated x16 PCI- Express Gen2 bus Processor with imbedded XOR/P+Q RAID parity engine Optional host card DDR3 SDRAM cache memory Battery backup 12

9 E2700 Kontroler 12Gb SAS!!! Cztery opcje 12 Gb SAS 16 Gb FC 10 Gb iscsi 1 Gb iscsi Do 192 dysków SAS SSD, 15K, 10K, NL(SATA) Do 16 GB Cache

10 DE6600, DE5600, DE1600 NetApp Confidential - Internal Use Only 16

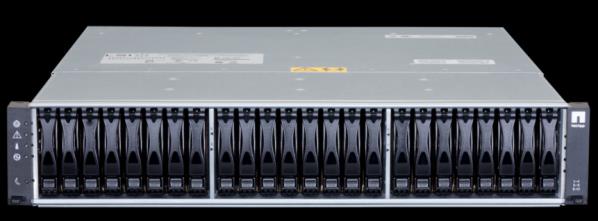

11 Półki dyskowe DE5600 2U / 24 / 2.5 SAS, SATA, SAS SSD DE1600 2U / 12 / 3.5 SAS, SATA, SAS SSD DE6600 4U / 60 / 3.5 FC, SAS, SATA, SAS SSD

12 DE6600 Dyski Zasilacz Zasilacz Chłodzenie Kontroler Kontroler Chłodzenie 18

13 DE6600 4U standardowy rack 60 dysków 3.5 W pełni redundantne SAS 6GBit/s Hot Swap z dokładnością do pojedynczego dysku 19

14 W pełni modularna budowa: Right-Sized for Your Needs Kontrolery E2600: the entry-level system; scales to 192 disks E5400: midrange performance; scales to 384 disks E5500: high-performance computing (HPC); scales to 384 disks Obudowy DExx12: Entry-level system 2U high, (12) 3.5 SAS, NL-SAS and SSD DExx24: Performance system 2U high, (24) 2.5 SAS, NL-SAS and SSD DExx60: Dense performance 4U high, (60) 3.5 SAS, NL-SAS and SSD Kontroler + Chasis = Elastyczność w budowie NetApp Confidential - Internal Use Only 20

15 NetApp EF540 Flash Array Tylko wydajność Pełna redundancja 8Gb FC host interfaces 12 lub 24 SSDs SANtricity Storage Manager software Najnowsza wersja software Wydajność Ponad 300,000 IOPS poniżej 5ms Do 6GB/s przesyłu 22

16 Wydajność: Random Reads 23

17 Wydajność 24

18 E5400 Wydajność Port Type(s) FC Base FC Base FC/FC IB Performance level Base Turbo Turbo Turbo Burst throughput cache read (512k) 5,500 6,400 10,800 6,200 Sustained throughput disk read (512K) 4,500 6,000 6,000 6,000 Sustained throughput disk write (CMD 512K) 3,000 3,600 3,600 3,600 Sustained throughput disk write (CME 512K) 2,000 3,100 3,100 3,100 Burst I/O rate cache reads (512B) 400K 800K 800K 440K Sustained I/O rate disk reads (4K) 60K 150K 150K 140K Sustained I/O rate SSD reads (4K) 60K 350K 350K 240K Sustained I/O rate disk writes(4k) 20K 35K 35K 35K Sustained I/O rate SSD writes (4K) 20K 80K 80K 60K Number of drives for performance value Italicized results are estimated 25

19 SPC-2 E

20 SPC-2 E

21 Wydajność /$$$ $15.97 SGI 5600 NetApp E5500 $28.48 Fujitsu ETERNUS DX80 S2 $35.24 Sun ZFS Storage 7420 $49.37 TMS RamSan-630 $66.50 Fujitsu Eternus DX440 S2 $71.32 IBM Storwize V7000 $ IBM XIV $ IBM DS

22 SANtricky NetApp Confidential - Internal Use Only 31

23 Optymalizacja pod kontem wydajności RAID Cache Rozłożenie danych Optymalizacja Online Monitoring 32

24 Cache Age Based Standardowo 10 sekund set logical Drive [LUN] cacheflushmodifier=[new_value]; Demand Based Ustawiamy wysoki i niski poziom Pierwszeństwo mają full stripe Priorytet nad Age Based 33

25 RAID RAID 0, 1, 3, 5, 6, 1+0 Przeliczane sprzętowo przez dedykowany układ Konfiguracja Stripe Size Optymalizacja pod konkretny profil ruchu Rozmiar stripe= ilość_dysków*stripe_size Np: RAID5(7+1) 7x32kB = 224kB SS 34

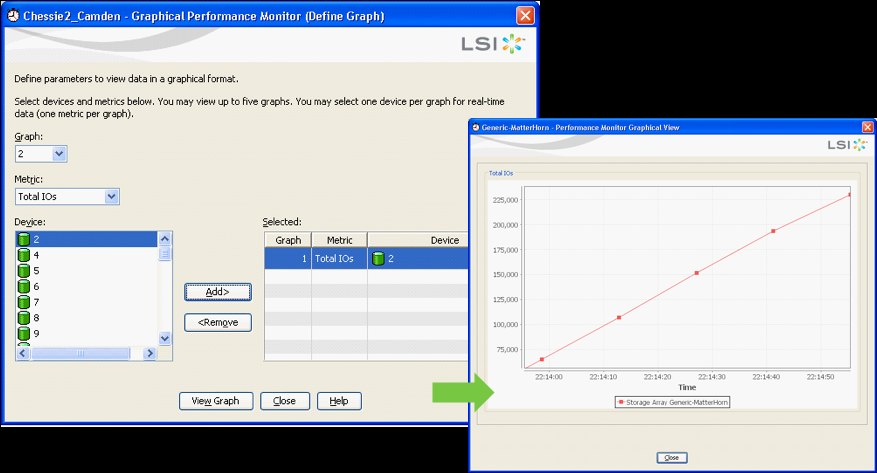

26 Monitoring 35

27 Tuning Zmiana parametrów Cache Tryb RAID Rozmiar Stripe Rozmiar LUN Dodawanie odejmowanie dysków z RAID 36

28 Dynamic Disk Pool NetApp Confidential - Internal Use Only 37

29 DDP Opis DDP Dynamiczna dystrybucja danych pomiędzy dostępnymi dyskami w grupie. inteligentny algorytm decyduje na jakich dyskach rozmieścić porcje danych (7 patentów) W razie potrzeby dynamiczna redystrybucja po dostępnej przestrzeni. Szybsza odbudowa grupy po awari dysku NetApp Confidential - Limited Use

30 2.1 Feature Overview DDP - technicznie DDPs are composed of several lower-level elements. The first of these is known as a D-piece. A D-piece consists of a contiguous 512MB section from a physical disk that contains 4, KB segments. Within a pool, 10 D-pieces are selected using an intelligent optimization algorithm from selected drives within the pool. Together, the 10 associated D-pieces are considered a D-stripe, which is 4GB in size. Within the D- stripe D-Pice itself, the contents 512MB are similar czyli to a 4096 RAID x128k scenario segmentów in which 8 of the underlying segments potentially contain user data, 1 segment contains parity (P) information calculated from the user data segments, and the final segment contains the Q value as defined by RAID 6. D-Stripe ma 4GB składa się z 10 x D-Pice LUN budowany jest przez agregacje D-Stripe w obrębie DPP Volumes and LUNs are essentially created from an aggregation of multiple 4GB D-stripes as required to satisfy the defined volume size up to the maximum allowable volume size within a DDP. Figure 1) D-piece and D-stripe. NetApp Confidential - Limited Use

31 DDP D-Stripes Każdy 4GB D-Stripe położony jest na 10 dyskach w puli. (RAID 6 8+2) Algorytm DDP decyduje których dysków użyć Dla każdego D-Stripe używane są inne dyski 24-drive pool NetApp Confidential - Limited Use

32 DDP Awaria dysku Każdy D-Stripe jest odbudowany oddzielnie Pozostałe segmenty są odczytywane by odtworzyć brakujące dane. Algorytm losuje nowy dysk I dołącza do określonego D-Stripe Odbudowa odbywa się równolegle dla wszystkich D-Stripe drive pool NetApp Confidential - Limited Use

33 DDP Dodawanie dysku Można dodawać jeden lub wiele dysków jednocześnie Proces realokacji odbywa się szybko i automatycznie Segmenty są przenoszone bez odbudowy RAID drive pool NetApp Confidential - Limited Use

34 1.3 Days 2.5 Days More than 4 Days Odbudowa liczona w minutach nie dniach 120 Optimal Performance Impact of a Disk Failure Acceptable Performance Business Impact DDP RAID 6 Business Impact 60 RAID Time DDP % Exposure Improvement 0 300GB Drive 96 Minutes (Estimated) 900GB Drive 2TB Drive 3TB Drive Hours Typical rebalancing improvements are based on a 24-disk mixed workload. NetApp Confidential - Internal Use Only 46

35 DDP unikalne cechy DDP podobna wydajność do grupy RAID 6. Większa ilość dysków w puli równa się szybsza odbudowa. DDP działa znacznie wydajniej w momencie awarii dysku. Dla środowisk wymagających dużej przepustowości można stworzyć jeden duży wolumen z puli DDP. Znakomite rozwiązanie dla zapisów i odczytów losowych z małym blokiem. Możliwość włączenia Thin-Provisioningu Zawsze ten sam rozmiar segmentu (Raid6 8+2)

36 The Array Management Window Summary Tab 48

37 The Array Management Window Performance Tab Dowolnie konfigurowalny widok 49

38 The Array Management Window Storage & Copy Services Tab Konfiguracja dysków, volumenów, puli dyskowych oraz replikacji 50

39 The Array Management Window Host Mappings Tab Mapowanie lunów do hostów 51

40 The Array Management Window Hardware Tab Fizyczne rozmieszenie dysków na półkach, kontrola hot-spare 52

41 The Array Management Window Setup Tab Szybkie menu do wykonania podstawowej konfiguracji 53

42 Dziękuje 54
