2 STRATEGIA HITACHI CEL : JEDNA PLATFORMA DLA WSZYSTKICH APLIKACJI WSPÓLNE USŁUGI W RAMACH PRZEDSIĘBIORSTWA Kopie lokalne Logincze partycjonowanie Zarządzanie wolumenami Bezprzerwowa Migracja danych Dynamiczne warstwy Interfejs zarządzania Replikacja zdalna PRZEZ KAŻDY PROTOKÓŁ BLOK PLIK OBIEKT NA KAŻDYM NOŚNIKU $/TB Nearline SAS Pule Dynamicznych Warstw Pure Flash $/IOPS ZAINSTALOWANE W MACIERZY HITACHI LUB ZWIRTUALIZOWANEJ "2

3 ZINTEGROWANE I SKALOWALNE PORTFOLIO DEDYKOWANE URZĄDZENIA HDI Software HDI Single HDI Dual HUS VM OBIEKTY HCP 300 HCP 500 UNIFIED PLIKI HUS 110 HUS 130 HUS 150 HUS VM HNAS 3080/3090 HNAS 4060/4080 HNAS 4100 Command Suite BLOKI HUS 110 HUS 130 HUS 150 HUS VM VSP "3

4 HDS WŚRÓD LIDERÓW RYNKU!!! Strengths: The symmetric active/active controller architecture with automatic load balancing sets the richly featured HUS platform apart from competing dual-controller midrange disk array systems, because each controller can access all the LUNs with equal performance. Gartner Magic Quadrant for General-Purpose Disk Arrays "4

5 HITACHI UNIFIED STORAGE VM 4 "5

6 PORÓWNANIE MACIERZY HUS 100 HUS VM VSP Cache 32GB 256GB 1TB Wydajność 125 K IOPS 0.5 MLN IOPS 1 MLN IOPS Ilość dysków 960 1,152 1,280 LFF 2,048 SFF Pojemność 2.8PB 3.4PB 3.8PB Typ dysków SSD, SAS, NL-SAS "6 Porty FC (48*) 176 (192*) Host 12,800 MB/sec 38,400 MB/sec 153,600 MB/sec Bandwidth Drive 19,200 MB/sec 19,200 MB/sec 38,400 MB/sec

7 EFEKTYWNOŚĆ I WYDAJNOŚĆ ENERGOOSZCZĘDNE ROZWIĄZANIA O WYSOKIEJ WYDAJNOŚCI Kontrolery Active-Active Unikalne w swojej klasie kontrolery Active-Active w trybie symetrycznym. Technologia Elastycznej Alokacji : Dynamic Provisioning Dynamic Tiering Zero Page Raclamation Energooszczędne dyski 2,5 Półki gęstego upakowania Gwarantowane 100% dostępności danych Integracja z VMware "7

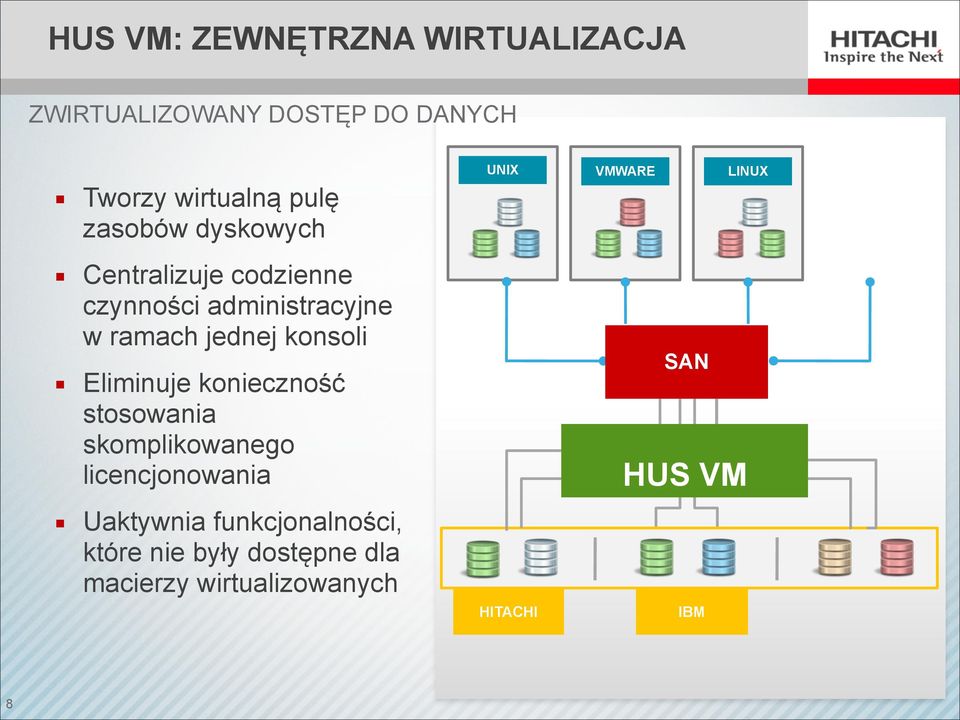

8 HUS VM: ZEWNĘTRZNA WIRTUALIZACJA ZWIRTUALIZOWANY DOSTĘP DO DANYCH Tworzy wirtualną pulę zasobów dyskowych Centralizuje codzienne czynności administracyjne w ramach jednej konsoli Eliminuje konieczność stosowania skomplikowanego licencjonowania Uaktywnia funkcjonalności, które nie były dostępne dla macierzy wirtualizowanych UNIX VMWARE LINUX SAN SAN HUS VM HITACHI IBM "8

9 KOMPONENTY SPRZĘTOWE Moduł blokowy - Z funkcją wirtualizacji bloków Moduł plikowy - Z funkcją wirtualizacji plików Półki dyskowe Szafa - HDS lub standardowa19 Standardowa półka na dyski SFF Moduł plikowy Moduł blokowy Name Height Content and Specifications CBX 5U Contains Controllers and the SVP DBS 2U 24 drive tray (SFF 2.5 only) DBL 2U 12 drive tray (LFF 3.5 only) DBX 4U 48 drive tray (LFF 3.5 only) [TBD] 5U 84 drive tray (LFF 3.5 only) Półki dense na dyski LFF "9

10 KOMPONENTY SPRZĘTOWE MODUŁ BLOKOWY Kontrolery zbudowane w oparciu o architekturę HiStar - MAIN (ASIC, do 8 x cache DIMM, flash do backupu pamięci cache, bateria) - MP (1 x 8 core CPU oraz pamięć dla CPU) - Grid Switch Kontrolery BED i FED: - 8Gbps FC (do 24 portów per CTL) - 6Gbps SAS (do 16 WL per CTL) Zasilacze i wentylatory SVP (Service Processor) Main Module Microprocessor Module Interface Modules Controller Chassis Front View Power Supply Service Processor Rear View "10

11 PARAMETRY Minimum 4 or 0 (diskless config) Number of Drives Maximum 1152 SSD Flash Maximum 128 Maximum Capacity Internal (2.5 ) Internal (3.5 ) External Storage 2.2PB 3.38PB 64PB (16K LDEV x 60TB) Max Number of Volumes Internal 16,384 External 16,384 Max Volume Size RAID Levels Internal DP VOL External 60TB (4TB replication) 60TB (4TB replication) RAID-1, RAID-5, RAID-6 "11 RAID Group Configurations Maximum Number of Spare Drives RAID-1 2D + 2P, 4D +4P RAID-5 RAID-6 3D +1P, 7D + 1P 6D + 2P, 14D + 2P 64 (Global Spares)

12 SYMETRYCZNE KONTROLERY ACTIVE-ACTIVE e Challenge Preventing SAN bottlenecks when application workload consumes more than a single HBA port can handle Maintaining application response times when workloads shift in unexpected ways Growing capacity requirements; managing disk hot spots "!! Managing datacenter growth" The Business Value! Reduces SAN management complexity No need for additional path management software Upgrade microcode w/o host I/O interruption "12

13 "13 ARCHITEKTURA HUS VM

14 ARCHITEKTURA HUS VM 4 FEDs (16 x 8Gbps FC ports) 2 BEDs (16 x 6Gbps SAS links) BE BE FE FE FE FE MAIN Blade 128GB Cache 6 DMAs 4 DRRs 5 LRs 1 256GB SSD Each E- Path supports 4GB/s Send + 4GB/s Receive 8GB Local RAM 8 Xeon 2.1GHz Cores MP Blade MP Blade 8GB Local RAM 8 Xeon 2.1GHz Cores Cluster- 1 Cluster- 2 "14

15 ARCHITEKTURA HUS VM 4 FEDs (16 x 8Gbps FC ports) 2 BEDs (16 x 6Gbps SAS links) 4 FEDs (16 x 8Gbps FC ports) 2 BEDs (16 x 6Gbps SAS links) FE FE FE FE BE BE BE BE FE FE FE FE 128GB Cache 6 DMAs 4 DRRs 5 LRs 1 256GB SSD MAIN Blade Each I- Path supports 8GB/s Send + 8GB/s Receive MAIN Blade 128GB Cache 6 DMAs 4 DRRs 5 LRs 1 256GB SSD Each E- Path supports 4GB/s Send + 4GB/s Receive MP Blade 8GB Local RAM 8 Xeon 2.1GHz Cores Cluster- 1 Cluster- 2!15

16 FUNKCJONALNOŚCI WIRTUALIZACJA Wirtualizacja Plug & Play, dane zostają na miejscu Oracle (80 GB) SAP (60 GB) TEST (4 GB) Możliwość rozszerzenia funkcji HDT na macierze klasy midrange Zwiększenie wydajności macierzy midrange poprzez możliwość wykorzystania zaawansowanej i wydajnej pamięci cache w macierzy VSP HUS VM Wykorzystanie zasobów w sposób bardziej efektywny Brak wpływu na istniejącą sieć SAN Oracle (60 GB) SAP (60 GB) TEST (20 GB) Wspólne zarządzanie różnymi kontrolerami/ macierzami Niezawodna migracja on-line na nowe macierze ABC AMS!16

17 MIGRACJA DANYCH PROSTA I SZYBKA MOBILNOŚĆ DANYCH 80% Mniej nakładów Migracja z najmniejszym ryzykiem Szybkość odnowienia technologii Skrócenie okna migracji HOST BASED REPLICATION BASED HITACHI VIRTUALIZED CROSS-PLATFORM T T T (każdy do każdy) PRZERWA/SERWER 2 godziny 2-3 godziny <30 minut ILOŚĆ PRZERW WPŁYW NA WYDAJNOŚĆ SERWERA Wysoka Brak Brak!17 RYZYKO IT Wysokie Średnie Niskie

18 FUNKCJONALNOŚCI PARTYCJONOWANIE Oracle SAP TEST (80 GB) (60 GB) (4 GB) HUS VM Oracle SAP TEST (60 GB) (60 GB) (20 GB) Logiczne partycjonowanie pozwala na zwymiarowanie każdej partycji, tak aby sprostać wymaganiom aplikacji Dynamiczne dostosowywanie zasobów zgodnie z aktualnym zapotrzebowaniem Zarządzanie każdą partycją niezależnie Dedykowane zasoby, aby zapewnić QoS dla aplikacji Wdrażanie HDP i HDT niezależnie w każdej partycji Dydykowane zasoby optymalizują wydajność aplikacji Raportowanie i rozliczanie się na podstawie wykorzystanych zasobów każdej z partycji Znaczna redukcja kosztów OPEX i CAPEX Ułatwione zarządzanie środowiskiem D/R Możliwość dostarczania systemów pamięci masowej jako usługi!18

19 FUNKCJONALNOŚCI PORT USER GROUP 1 RESOURCE PARTITION 1 HOST GROUP DIRECTORY SERVICES PORT USER GROUP 2 RESOURCE PARTITION 2 HOST GROUP PORT USER GROUP 3 RESOURCE PARTITION 3 HOST GROUP Zasoby systemu MP, cache Zasoby użytkowników porty, host groups, PG, LDEV Usługi katalogowe Role based access control (RBAC) Zewnętrzna autoryzacja dostępu MP CACHE LDEV LDEV LDEV LDEV LDEV LDEV!19

20 FUNKCJONALNOŚCI RESOURCE PARTITION 2 PORT PORT PORT PORT RESOURCE PARTITION 3 LDEV HOST GROUP HOST GROUP LDEV RESOURCE PARTITION 4 LDEV HOST GROUP HOST GROUP LDEV RESOURCE PARTITION 1 PARITY GROUP PARITY GROUP!20

21 FUNKCJONALNOŚCI HITACHI DYNAMIC PROVISIONING! SAP" Exchange " Other" Logical View 35TB virtual volumes " SAP Pool" (25 TB V-Vols) VOL10 VOL15 VOL04 VOL21 VOL19 VOL47 VOL55 VOL18 Mixed Pool" (10 TB V-Vols) 1x Disk I/O HUS 256K VSP 512K Physical View - " 7TB disk 8TB disk SAP Pool" Mixed Pool" (5 TB disk) (2 (3 TB disk)! Pool " 80% Full 1x Wide Striping I/O HUS 32MB HUSVM VSP 42MB!21

22 FUNKCJONALNOŚCI HITACHI DYNAMIC TIERING! SAP" Oracle " Logical View 35TB virtual volumes " SAP Pool" (25 TB V-Vols) VOL10 VOL15 VOL04 VOL21 VOL19 VOL47 VOL55 VOL18 Oracle Pool" (10 TB V-Vols) Oracle Pool Data Heat Index High Activity Set Normal Working Set! Physical View - " SAP Pool" (5 TB disk) 13TB disk Oracle Pool" (8 TB disk) Quiet Data Set!22

23 KIEDY DYNAMIC TIERING PRZYNOSI KORZYŚCI ZASADA PARETO Badania pokazują, że zasada 80/20 jest często obecna w storage u!23

24 ALE... ŚRODOWISKA I CHARAKTERYSTYKI RUCHU SĄ RÓŻNE Czasami zasada 80/20 nie ma zastosowaina Te 4 wykresy przedstawiają identyczną pojemność i liczbę IOPS To wykresy data locality, obrazujące rozłożenie danych na osi X i obciążenie I/O na osi Y Wykres ostatni z prawej strony to dobry kandytat do HDP Wykres najbardziej na lewo to klasyczny kandydat dla HDT Wykresy środkowe mogą wymagać innego podejścia (np. tylko dwie warstwy)!24!

25 FUNKCJONALNOŚCI REPLIKACJA!25

26 HITACHI FLASH 28!26

27 INNOWACJA W HITACHI FLASH FLASH ONLY ARRAYS BLOCK / PAGE MAPPING PERFORMANCE MANAGER WEAR LEVELLING ZERO BLOCK COMPRESSION DATA REFRESH ENDURANCE MANAGER!27 ZACHOWUJE ZAAWANSOWANE FUNKCJONALNOŚCI PRZENOSI OBSŁUGĘ FLASH DO KONTROLERA SPRZĘTOWEGO

28 INNOWACJA W HITACHI FLASH LINIOWA SKALOWALNOŚĆ WYDAJNOŚCI!28

29 MODUŁY FMD Moduł flash 1.6TB!! 12 modułów w półce 2U 19.2TB Do 8 półek w macierzy maximum 154TB!29

30 MODUŁY FMD KONTROLER HITACHI Wielordzeniowy układ o architekurze z wysokim pasmem przepustowości, obsługującej do 128 układów flash Kompresja typu inline przy zapisach wydłużająca trwałość i przyśpieszająca formatowanie Zapewnienie integralności danych CPU and Flash Management Engine Block/Page Mapping Performance Manager Wear Leveling Data Compression Data Refresh Endurance Manager!30

31 HUS VM HUS VM X 300GB/15K SAS! ms

32 PRZYŚPIESZENIE WDROŻENIA APLIKACJI INTEGRACJA Z APLIKACJAMI Adaptery do Microsoft, Oracle i VMware Referencyjne architektury dla VMware, SAP, Oracle, VDI Hitachi Application Protector: łatwe w użytkowaniu kopie migawkowe spójne na poziomie aplikacji dla celów backupu, odtworzenia i zabezpieczenia danych Najlepsze praktyki dla VMware, Microsoft, Oracle i SAP!32

33 HITACHI & VMWARE INTEGRACJA Z VMWARE!33

34 !34

35 !35

36 !36

37 !37

38 !38

39 !39

40 !40

41 !41

42 !42

43 !43

44 !44

45 HITACHI UNIFIED COMPUTE PLATFORM (USP) 28!45

46 HITACHI UNIFIED COMPUTE PLATFORM (USP) Hitachi UCP Pro! ZINTEGROWANE Pre-konfigurowane z: macierzami Hitachi serwerami Hitachi UCP Director: vcenter Integrated Management & Orchestration Software Oprogramowanie do zarządzania poszczególnymi komponentami Konfigurowane przez HDS. Instalacja i wsparcie HDS i autoryzowanych partnerów serwisowych Proste!46 Hitachi UCP Select Hypervisor Serwer Sieć Macierz REFERENCYJNE Zweryfikowane i zgodne z najlepszymi praktykami Wybór pomiędzy: macierzami Hitachi serwerami Hitachi / Cisco Oprogramowanie do zarządzania poszczególnymi komponentami Instalacja i wsparcie dla sprzętu Hitachi przez HDS i autoryzowanych partnerów serwisowych Elastyczne

47 HITACHI UNIFIED COMPUTE PLATFORM (USP) Aplikacja Hitachi Unified Compute Platform Konwergentne Przetestowane Hypervisor Serwer Sieć Macierz!47

48 HITACHI UNIFIED COMPUTE PLATFORM (USP) SERVER VIRTUALIZATION OLTP UCP Select for VMware v5.1 vsphere UCP Select for VMware vsphere v5.1 with Cisco UCS UCP Select for Microsoft Private Cloud v2 UCP Pro UCP Select for Oracle Database DESKTOP VIRTUALIZATION DATA WAREHOUSE UCP Select for VMware View UCP Select for Citrix XenDesktop UCP Select for Microsoft SQL Server 2008 UCP Select for Microsoft SQL Server UCP Select for Microsoft Exchange 2010 BUSINESS ANALYTICS UCP Select for SAP HANA Scale- Up!48

49 HITACHI COMPUTE BLADE 28!49

50 RODZINA HITACHI COMPUTE BLADE MISSION-CRITICAL COMPUTING Najwyższa niezawodność, Skalowalność, izolacja błędów Duża skalowalność, niezawodność i efektywność Skalowalność do 8-miu procesorów dzięki symmetric multiprocessing (SMP) Skalowalność wydajności I/O dla krytycznych systemów Komponenty Hot-Swap CB 2000 VIRTUALIZATION AND CLOUD Współdzielenie zasobów, Wydajność transakcyjna, wysoka przepustowość Funkcjonalność i wydajność dla serwerów fizycznych oraz konsolidacji środowisk wirtualnych CB 500 Duża pojemność pamięci RAM Wysoka przepustowość Elastyczność dla środowisk wirtualnych Wbudowane partycjonowanie!50 Hitachi Data Systems Corporation All Rights Reserved.

52 Rozwiązania Hitachi Converged Data Center Unikalne możliwości dla Twoich głównych aplikacji Serwery Hitachi Compute Blade servers oferują unikalne funkcjonalności tj.! Hitachi Logical Partitioning Feature (LPAR) BEZPIECZNE PARTYCJE LOGICZNE Funkcjonalność partycjonowania Hitachi jest wbudowana w firmware serwerów Hitachi Compute Blade.! Połączenie doświadczenia Hitachi z technologiami wirtualizacji Intel poprawia wydajność, niezawodność i bezpieczeństwo.! Dwie partycje LPAR dostarczane są w cenie serwera blade, dodatkowa licencja umożliwia utworzenie nawet do 60 partycji na każdym serwerze blade. Widok z przodu CB500!52

53 Rozwiązania Hitachi Converged Data Center Unikalne możliwości dla Twoich głównych aplikacji Serwery Hitachi Compute Blade oferują unikalne funkcjonalności tj.! Hitachi Symmetric Multi-Processing ROZBUDOWA MOŻLIWOŚCI FIZYCZNEGO SERWERA Wykorzystując technologię połączenia Hitachi multiblade SMP, umożliwiam połączenie zasobów 4 serwerów blade aby osiągnąć pojedynczy 8-mio procesorowy (80 rdzeni) system SMP ze 128-mioma slotami pamięci i 4TB pamięci w ramach pojedynczego fizycznego środowiska. 2-Blade 4-Blade SMP SMP Widok z przodu CB2000!53

54 Hitachi Converged Data Center Solutions Unique capabilities for your core applications The Hitachi Compute Blade servers offer unique features such as! the Hitachi PCIe Expansion Blade GREATER EXPANDABILITY OPTIONS ON BLADE! The nvidia K2 GPU card is expected to be qualified at time of launch of the Hitachi PCIe Expansion Blade. This card offers virtualised presentation of GPU s to virtual machines before GPU s would have to be dedicated to a virtual machine.! Front view!54

55 Rozwiązania Hitachi Converged Data Center Unikalne możliwości dla Twoich głównych aplikacji! Serwery Hitachi Compute Blade oferują unikalne funkcjonalności tj.! Hitachi IO Expansion Unit ROZBUDOWA MOŻLIWOŚCI I/O Obsługuje do 64 slotów na karty PCIe w konfiguracji 4-way SMP, IO Expansion Unit wprowadza skalowalność IO znaną z UNIX i Mainframe do świata Intel x86.!55

56 NOWE PROCESORY INTEL!56

57 NOWE PROCESORY INTEL!57

58 ITACHI COMPUTE BLADE JEST IDEALNY DLA Konsolidacji środowisk VMware Konsolidacji serwerów fizycznych Budowy rozwiązań High Performance Computing Dla środowisk wymagających serwerów dużej mocy Dla budowania analityki SAP HANA Dla baz danych SQL, ORACLE itp! Hitachi Data Systems Partner TrueNorth and Internal Confidential
