Datacenter - Przykład projektu dla pewnego klienta.

Transkrypt

1 Datacenter - Przykład projektu dla pewnego klienta.

2 Wstęp! Technologie oraz infrastruktury wykorzystywane przez Capgemini. Projekt dla pewnego francuskiego klienta założenia Requests Capgemini datacenters Real-time calculations Datacenter infrastructure Resources utilization Customer site Storage Server/Hosts Network Streamed results 2

3 Sprzęt oraz oprogramowanie wykorzystywane w projekcie. - Serwery, switche, macierze dyskowe. (C7000, HP BL460C, Nexus 1000v, Nexus 2000v, EMC VNX 5700, 7500). - Dla ESXi: 2 x 6 Core, 128 GB RAM - Dla XenServer: 2 x 8 Core, 256 GB RAM - Rozwiązania wirtualizacji od różnych producentów oprogramowania. (VMware ESXi 5.1, vcenter 5.0, Citrix XenServer 6.0.2). 3

4 Współpraca pomiędzy VMware ESXi oraz Citrix XenServer Applications (Core infra) Virtualization layer - XenDesktop Contollers - Microsoft SQL Servers - Web interfaces - services - Active Directory servers VM 01 VM 02 VM Virtual Desktops Virtualization layer ESXi 01,..., ESXi N XenServer 01,..., XenServer N Hardware layer (HP C BL460C) Hardware layer (HP C BL460C) EMC VNX 7500 EMC VNX

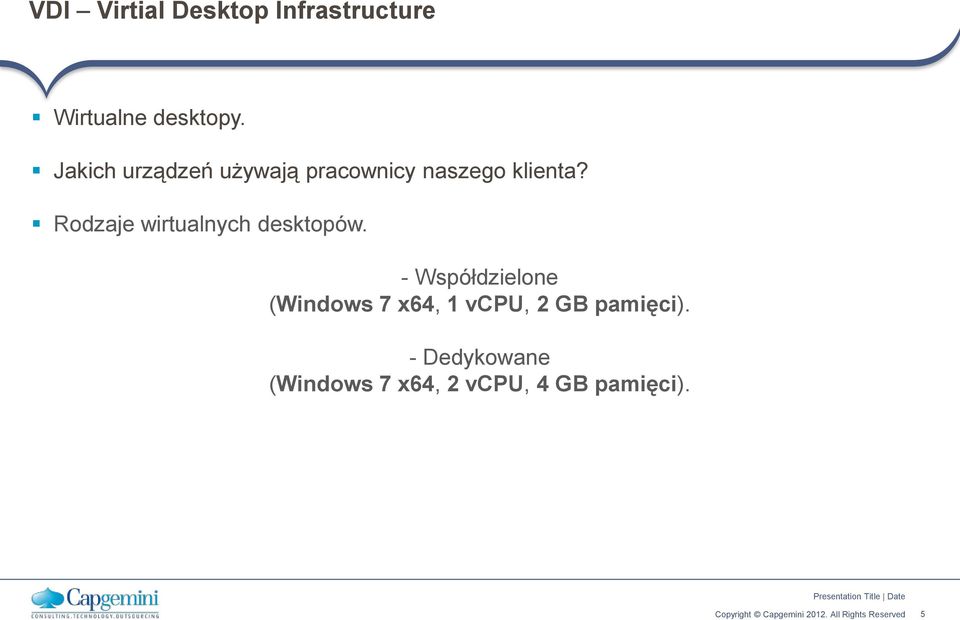

5 Virtial Desktop Infrastructure Wirtualne desktopy. Jakich urządzeń używają pracownicy naszego klienta? Rodzaje wirtualnych desktopów. - Współdzielone (Windows 7 x64, 1 vcpu, 2 GB pamięci). - Dedykowane (Windows 7 x64, 2 vcpu, 4 GB pamięci). 5

6 Citrix Services Step 1 Step 2 Creating vdisk from master virtual machine. 1. Creating virtual machine. 2. Installing Guest OS. 3. Install requested software. 4. Installing Citrix Software that allows to create vdisk from this virtual machine. 5. Upload vdisk file to a network share. vdisk to virtual machines process Virtual machine running Windows 2008 R2. Services installed. vdisk 01 file Placed on network share 6

7 W jaki sposób użytkownicy dostają się do wirtualnych desktopów? Customer site Capgemini datacenters Capgemini datacenters Web interface Virtual Desktops Server Customer LAN or WAN or MAN Web interface XenDesktop Controller Server Server Server XenDesktop Controller Citrix XenServer pools vdisk 01 file Other infra virtual machines VMware vsphere clusters VMware vsphere clusters 7

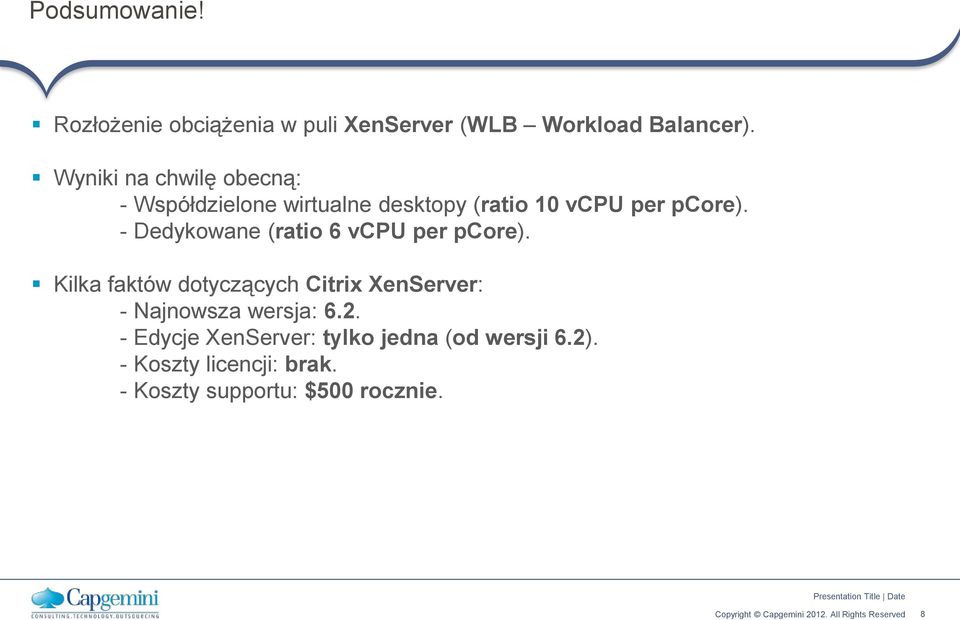

8 Podsumowanie! Rozłożenie obciążenia w puli XenServer (WLB Workload Balancer). Wyniki na chwilę obecną: - Współdzielone wirtualne desktopy (ratio 10 vcpu per pcore). - Dedykowane (ratio 6 vcpu per pcore). Kilka faktów dotyczących Citrix XenServer: - Najnowsza wersja: Edycje XenServer: tylko jedna (od wersji 6.2). - Koszty licencji: brak. - Koszty supportu: $500 rocznie. 8

9 About Capgemini With around 120,000 people in 40 countries, Capgemini is one of the world's foremost providers of consulting, technology and outsourcing services. The Group reported 2011 global revenues of EUR 9.7 billion. Together with its clients, Capgemini creates and delivers business and technology solutions that fit their needs and drive the results they want. A deeply multicultural organization, Capgemini has developed its own way of working, the Collaborative Business Experience TM, and draws on Rightshore, its worldwide delivery model. The information contained in this presentation is proprietary Capgemini. All rights reserved. Rightshore is a trademark belonging to Capgemini.
