1 HITACHI FLASH KRZYSZTOF LORANT

2 STRATEGIA HITACHI CEL : JEDNA PLATFORMA DLA WSZYSTKICH APLIKACJI WSPÓLNE USŁUGI W RAMACH PRZEDSIĘBIORSTWA Kopie lokalne Logincze partycjonowanie Zarządzanie wolumenami Bezprzerwowa Migracja danych Dynamiczne warstwy Interfejs zarządzania Replikacja zdalna PRZEZ KAŻDY PROTOKÓŁ BLOK PLIK OBIEKT NA KAŻDYM NOŚNIKU $/TB Nearline SAS Pule Dynamicznych Warstw Pure Flash $/IOPS ZAINSTALOWANE W MACIERZY HITACHI LUB ZWIRTUALIZOWANEJ

3 PORÓWNANIE PORTFOLIO HUS 100 HUS VM VSP Cache 32GB 256GB 1TB Ilość Dysków 960 1,152 1,280 LFF 2,048 SFF Pojemność 3.8PB 3.4PB 3.8PB Wirtualizacja Brak 64PB 255PB Typ dysków FMD, SSD, SAS, NL-SAS Porty FC (48*) 176 (192*) Host Bandwidth Drive Bandwidth 12,800 MB/sec 19,200 MB/sec 38,400 MB/sec 153,600 MB/sec 19,200 MB/sec 38,400 MB/sec

4 CO TO JEST FLASH? Pamięć typu EEPROM Pamięć typu NVRAM Zbudowana z miliardów tranzystorów Oparta o macierze NAND Brak części mechanicznych Błyskawiczny response time Komórki są narażone na wypalanie Zjawisko write-cliff

5 ZMIANA PARADYGMATU SZACUNKOWY POTENCJAŁ POJEDYNCZEGO DYSKU Dyski mechaniczne Pamięci FLASH Dyski o dużej pojemności Dyski o dużej wydajności Popularne SSD Hitachi Accelerated Flash IOPS , ,000 Resp Time (milliseconds)

6 CO NAPĘDZA ROZWÓJ NOWYCH TECHNOLOGII Server and Storage Virtualization Large scale Transaction Processing, Traditional and Web2.0 Digital Media Distribution including On-Demand Streaming Zwiększenie losowości operacji I/O na poziomie pamięci masowych Zwiększone wymagania na przepustowość Konieczność szybszego realizowania transakcji i braku opóźnień Big Data Management including Metadata, Indexing Multitasking and Multitenancy, including Cloud Computing Business Intelligence Data Warehousing and Data Mining Macierze dyskowe wykorzystujące pamięci nieulotne pozwalają wypełnić tą lukę i dostarczyć ekstremalnie wydajne rozwiązania pamięci masowych.

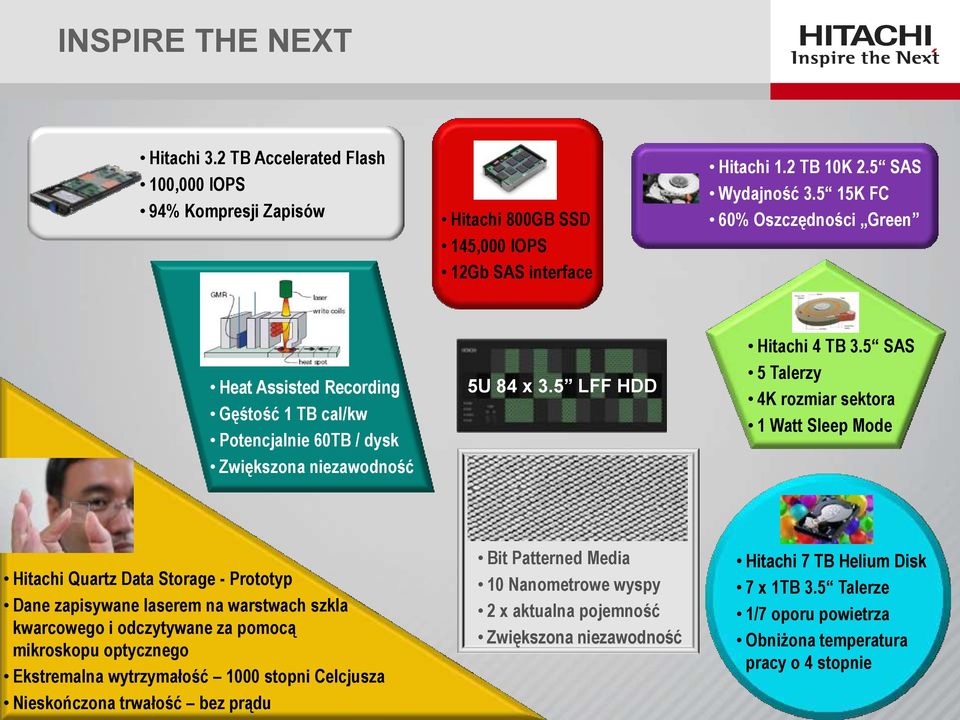

7 INSPIRE THE NEXT Hitachi 3.2 TB Accelerated Flash 100,000 IOPS 94% Kompresji Zapisów Hitachi 800GB SSD 145,000 IOPS 12Gb SAS interface Hitachi 1.2 TB 10K 2.5 SAS Wydajność K FC 60% Oszczędności Green Heat Assisted Recording Gęśtość 1 TB cal/kw Potencjalnie 60TB / dysk Zwiększona niezawodność 5U 84 x 3.5 LFF HDD Hitachi 4 TB 3.5 SAS 5 Talerzy 4K rozmiar sektora 1 Watt Sleep Mode Hitachi Quartz Data Storage - Prototyp Dane zapisywane laserem na warstwach szkla kwarcowego i odczytywane za pomocą mikroskopu optycznego Ekstremalna wytrzymałość 1000 stopni Celcjusza Nieskończona trwałość bez prądu Bit Patterned Media 10 Nanometrowe wyspy 2 x aktualna pojemność Zwiększona niezawodność Hitachi 7 TB Helium Disk 7 x 1TB 3.5 Talerze 1/7 oporu powietrza Obniżona temperatura pracy o 4 stopnie

8 PRZYŚPIESZENIE APLIKACJI Przyśpieszenie pracy baz danych OLTP indeksy i logi na Flash dla najwyższej wydajności OLAP baza danych na Flash dla najszybszego przetwarzania w trybie rzeczywistym Przyśpieszenie Serwerów Wirtualnych Flash oferuje najlepsza wydajność dla operacji losowych umożliwiając większy poziom konsolidacji VM-to-host Przyśpieszenie Wirtualnych Desktop ów Fash przyśpiesza boot owanie maszyn i skraca czas odpowiedzi dla użytkowników Przyśpieszenie Serwerów Plików w połączeniu z HNAS Wykorzystanie Flash Acceleration dla metadanych w HNAS Tiered File System Dedeuplikacja odzyskuje 30-90% pojemności i zwiększa wydajność Jetclone tworzy błyskawiczne, efektywne i wydajne klony wirtualnych maszyn

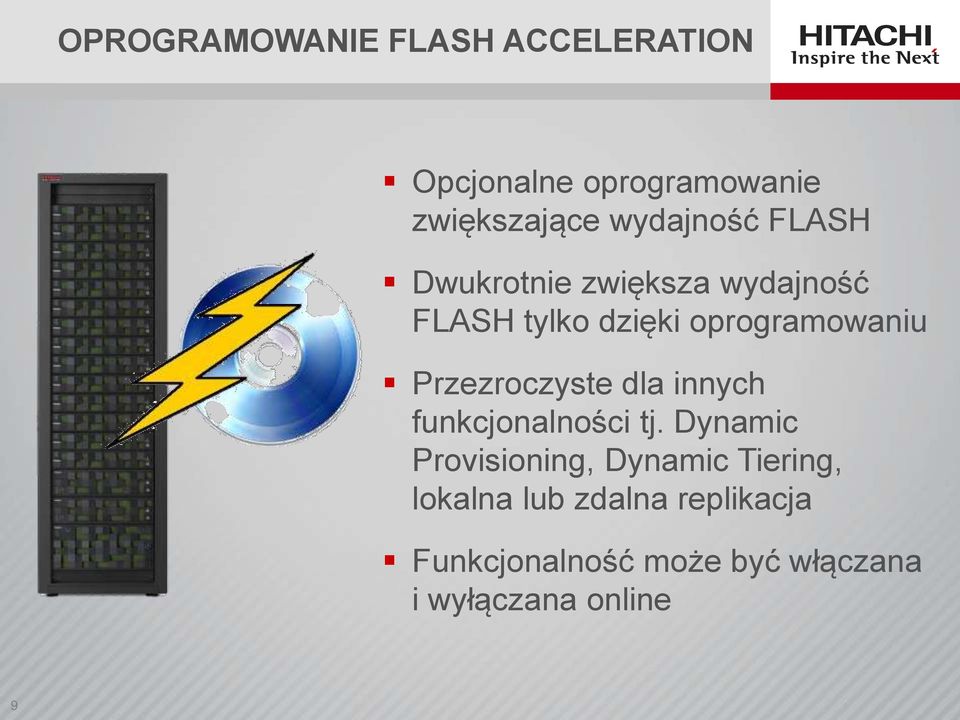

9 OPROGRAMOWANIE FLASH ACCELERATION Opcjonalne oprogramowanie zwiększające wydajność FLASH Dwukrotnie zwiększa wydajność FLASH tylko dzięki oprogramowaniu Przezroczyste dla innych funkcjonalności tj. Dynamic Provisioning, Dynamic Tiering, lokalna lub zdalna replikacja Funkcjonalność może być włączana i wyłączana online

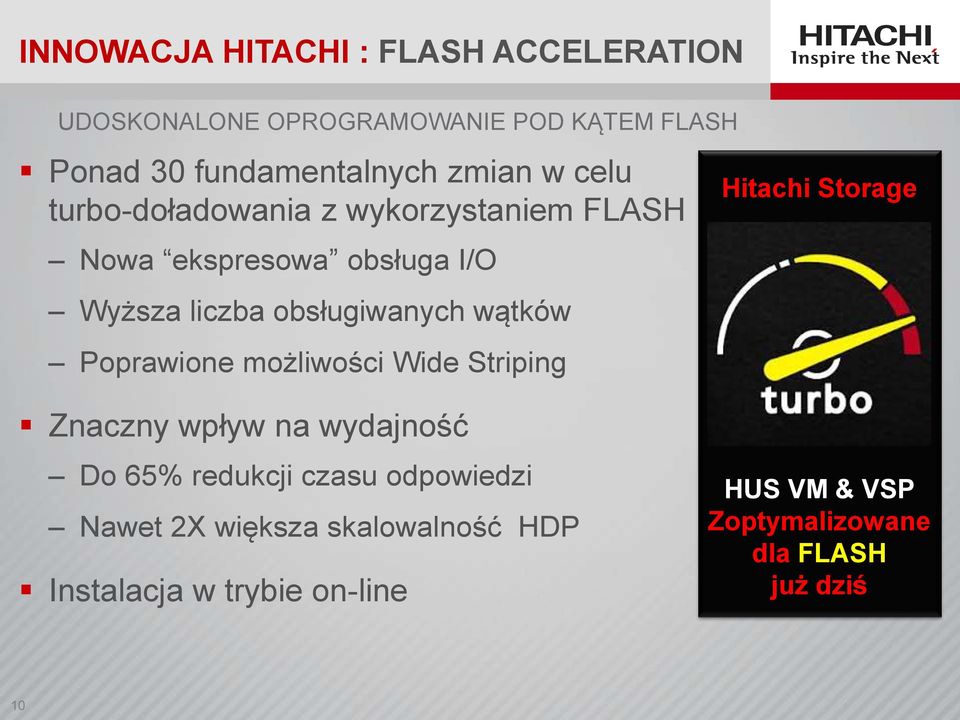

10 INNOWACJA HITACHI : FLASH ACCELERATION UDOSKONALONE OPROGRAMOWANIE POD KĄTEM FLASH Ponad 30 fundamentalnych zmian w celu turbo-doładowania z wykorzystaniem FLASH Nowa ekspresowa obsługa I/O Wyższa liczba obsługiwanych wątków Poprawione możliwości Wide Striping Hitachi Storage Znaczny wpływ na wydajność Do 65% redukcji czasu odpowiedzi Nawet 2X większa skalowalność HDP Instalacja w trybie on-line HUS VM & VSP Zoptymalizowane dla FLASH już dziś

11 HUS VM NOWY WYBÓR OPROGRAMOWANIA BOS BASE OPERATING SYSTEM External storage virtualization, flash acceleration, thin provisioning, virtual partitions, device management, path management, cache management, and server prioritization OR BASE OPERATING SYSTEM flash optimization External storage virtualization, flash optimization feature, thin provisioning, virtual partitions, device management, path management, cache management, and server prioritization Wybór pomiędzy BOS lub BOS z Flash Optimization w zależności od potrzeb wydajnościowych klienta BOS Bez dodatkowych opłat obecny Flash Acceleration wydajność do 500,000 (odczyt) IOPS BOS z Flash Optimization Niewielka dopłata Zwiększa wydajność Flash Acceleration do 1,000,000 (odczyt) IOPS

12 INNOWACJA W HITACHI FLASH FLASH ONLY ARRAYS BLOCK / PAGE MAPPING PERFORMANCE MANAGER WEAR LEVELLING ZERO BLOCK COMPRESSION DATA REFRESH ENDURANCE MANAGER ZACHOWUJE ZAAWANSOWANE FUNKCJONALNOŚCI PRZENOSI OBSŁUGĘ FLASH DO KONTROLERA SPRZĘTOWEGO

13 INNOWACJA W HITACHI FLASH LINIOWA SKALOWALNOŚĆ WYDAJNOŚCI

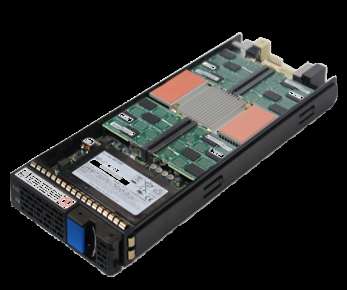

14 HITACHI ACCELERATED FLASH Z Nowym Wbudowanym Kontrolerem Procesor ARM 1Ghz 4-rdzenie w każdym module HITACHI Do 192 x 3.2 TB modułów FLASH Kompresja zapisów w czasie rzeczywistym redukuje ilość koniecznych zapisów o 94% Zwiększenie wydajności Większa trwałość Zaawansowana korekcja błędów Spójność danych i większa żywotność cel Optymalizacja procesów wewnętrznych Brak negatywnego zjawiska write-cliff" dla operacji I/O RAID 5,6,10 konfiguracja jak każdej warstwy dyskowej Pełna funkcjonalność oprogramowania Łatwe zarządzanie Współdzielenie pamięci pomiędzy serwerami 8 x PCIe Paths PCIe Root Complex Core Core PCIe Core Core 16 x Flash Controllers 32 x Flash Paths Flash Memory interface Zbudowane przez Hitachi zawiera 132 patenty!

15 WBUDOWANY KONTROLER FLASH KORZYŚCI Z KOMPRESJI ZAPROJEKTOWANE DLA ROZWIĄZAŃ KLASY ENTERPRISE Zwiększą wydajność dla ciągłego zapisu zapewniając odpowiednią przestrzeń dla procesów tj. garbage collection lub wear leveling Neutralny wpływ na czas odpowiedzi Skraca czas konfiguracji wykonując formatowanie 5x szybciej i odciąża kontrolery macierzy Zwiększą trwałość NAND unikając niepotrzebnych cykli kasowania Przezroczysty dla macierzy Kompresja w czasie rzeczywistym

16 KŁOPOTY KLASYCZNYCH DYSKÓW SSD WRITE CLIFF Zjawisko nagłego spadku wydajności dysków SSD po dłuższym upływie czasu

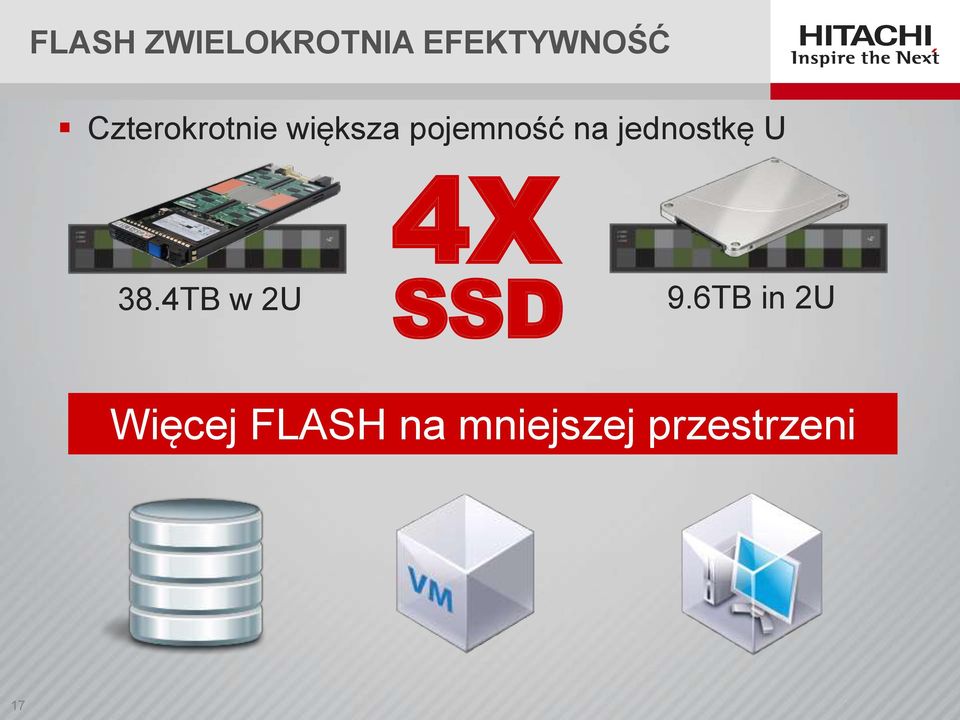

17 FLASH ZWIELOKROTNIA EFEKTYWNOŚĆ Czterokrotnie większa pojemność na jednostkę U 38.4TB w 2U 4X SSD 9.6TB in 2U Więcej FLASH na mniejszej przestrzeni

18 HITACHI ACCELERATED FLASH 1.6TB/3.2TB per moduł Flash 12 modułów w obudowie 2U 38.4TB 8 obudów Flash to ponad 300TB

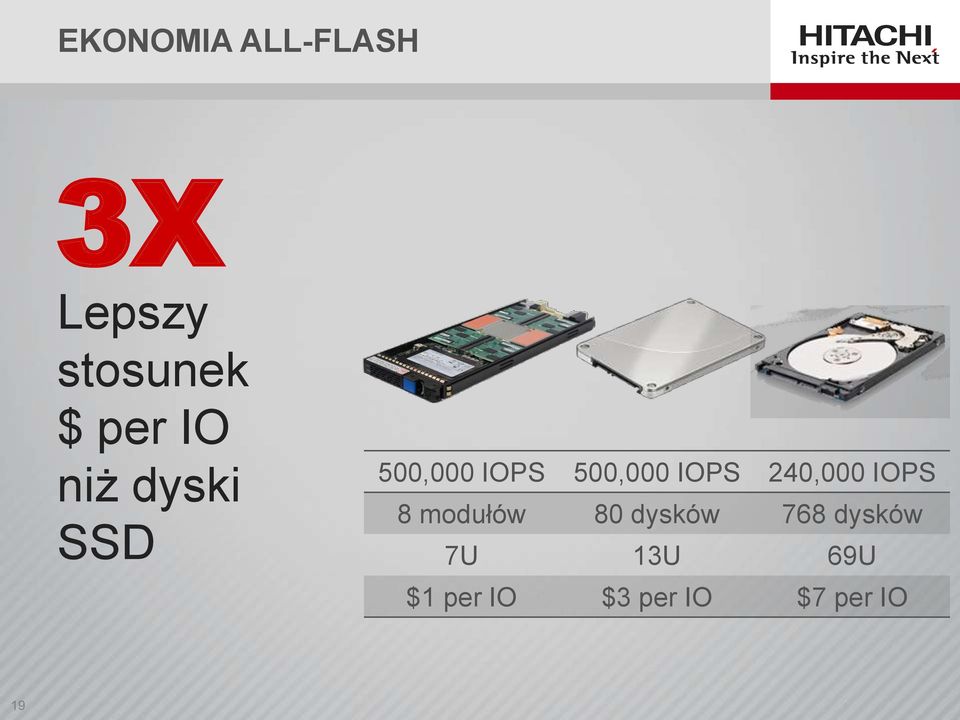

19 EKONOMIA ALL-FLASH 3X Lepszy stosunek $ per IO niż dyski SSD 500,000 IOPS 500,000 IOPS 240,000 IOPS 8 modułów 80 dysków 768 dysków 7U 13U 69U $1 per IO $3 per IO $7 per IO

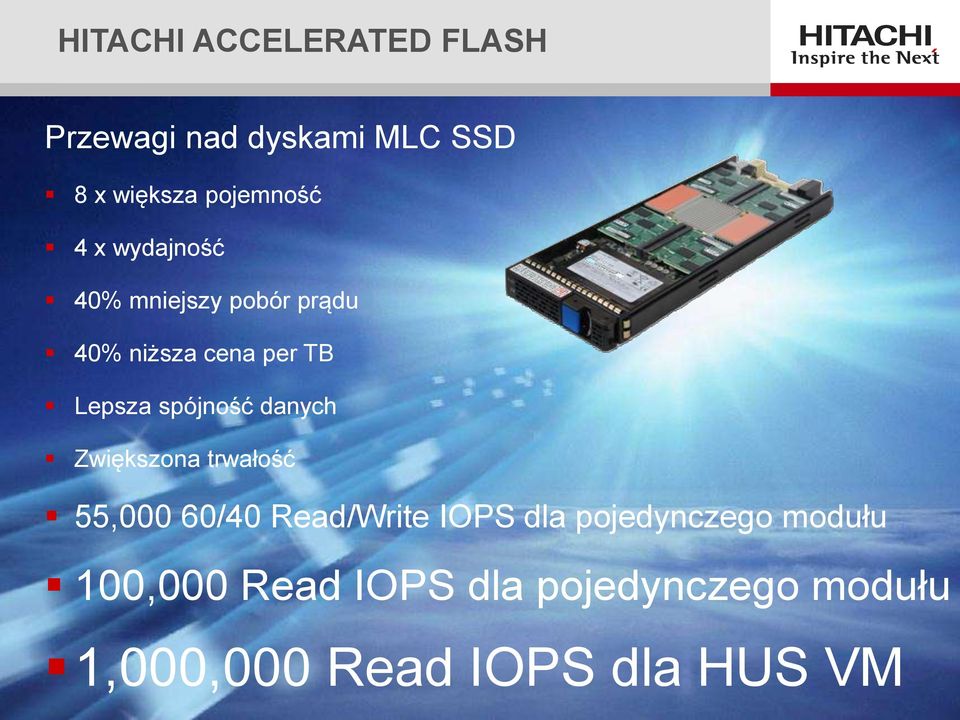

20 HITACHI ACCELERATED FLASH Przewagi nad dyskami MLC SSD 8 x większa pojemność 4 x wydajność 40% mniejszy pobór prądu 40% niższa cena per TB Lepsza spójność danych Zwiększona trwałość 55,000 60/40 Read/Write IOPS dla pojedynczego modułu 100,000 Read IOPS dla pojedynczego modułu 1,000,000 Read IOPS dla HUS VM

21 Przyśpieszenie zwirtualizowanych macierzy innych producentów HDS wirtualizuje KAŻDĄ macierz innego producenta obsługującą standard SCSI SPC3

22 MAXIMIZE YOUR IT WITH HUS VM ALL FLASH $ 4X WYDAJNOŚĆ DYSKÓW Umożliwia szybszy dostęp do danych i przyśpiesza działania aplikacji 4X EFEKTYWNOŚĆ SSD Konsoliduje więcej danych na mniejszej przestrzeni zwiększając wykorzystanie 3X EKONOMIA SSD Redukuje koszty i podnosi poziom obsługi aplikacji

23 UNIKANIE TZW. WYSP FLASH VDI Virtual Servers Real Time Analytics ORACLE Wykorzystanie dedykowanych macierzy All-Flash dla wymagających aplikacji W rezultacie uzyskujemy tzw. wyspy FLASH HITACHI centralizuje zarządzanie i udostępnianie FLASH

24 KOSZT DYSKÓW ILOŚĆ DYSKÓW EKONOMICZNE KORZYŚCI DYNAMIC TIERING SINGLE TIER HDT 30% 87% 1000 x 146GB 15K 224 x 600GB 10K 8 x 1600GB FMD KONFIGURACJA = 144TB and 400,000 IOPS

25 HITACHI ACCELERATED FLASH KOMPLEKSOWE PODEJŚCIE DO ILM Najwyższa wydajność Hitachi Accelerated Flash Najlepszy stosunek Cena/Wydajność Idealny dla operacji typu random Aktywne dane przetwarzane na bieżąco 10K SAS Zbalansowana pojemność i wydajność Dobry dla wszystkich typów operacji Dane nieaktywne przetwarzane tygodniowo lub miesięcznie 7K SAS Najniższy koszt per TB Odpowiedni dla operacji sekwencyjnych HCP Archiwum Długoterminowe 7.2K power-down SAS Najniższe TCO Najlepsza ochrona Replikacja eliminuje konieczność backupu Zwiększenie wydajności i ochrony przy redukcji kosztów

26 ALTERNATYWNE TECHNOLOGIE FLASH Tylko Hitachi Data Systems oferuje w pełni funkcjonalne macierze typu Unified zaprojektowane dla Flash, umożliwiające wirtualizację innych macierzy ACCEL- ERATED FLASH EXTERNAL VIRTUALIZATION THIN PROVISIONING AUTOMATED TIERING REMOTE AND LOCAL REPLICATION UNIFIED HDS HDS, EMC, IBM, NETAPP HDS, EMC, HP, IBM HDS, EMC, HP, IBM, NETAPP HDS, EMC, HP, IBM, NETAPP, NIMBUS FLASH STORAGE HDS, EMC, HP, IBM, NETAPP, VIOLIN, NIMBUS, PURE, ETC.

27 WYNIKI SPC-1 STORAGE PERFORMANCE COUNCIL

28 REALNA WYDAJNOŚĆ MACIERZY

29 IOPS I RESPONSE TIME NA SSD/FLASH

30 TESTY HDS PORÓWNANIE RAID

31 TESTY HDS PORÓWNANIE RAID

32 TESTY HDS ILOŚĆ WĄTKÓW

33 TESTY HDS ILOŚĆ WĄTKÓW

34 TESTY HDS FLASH OPTIMIZATION

35 TESTY HDS FLASH OPTIMIZATION

36 TOMORROW 3.2 TB FMD UVM ENHANCEMENT HUS VM VSP TB FMD HAM ENHANCEMENT

37 HAF POC BEST PRACTICES PART 1 W pierwszej kolejności należy zadbać o to aby serwer mógł w pełni wykorzystać możliwości wielowątkowej pracy na pamięciach FLASH. W tym celu należy sprawdzić ustawienia Queue Depth dla HBA =displaykc&externalid=1267 Jeśli jest skonfigurowana domyślna wartość 64 to będzie wystarczające. Jeśli jest mniejsza to może wymagać dostrojenia podczas testów. Odpowiedni microcode i oprogramowanie na macierzy HUS VM. Należy zweryfikować czy na macierzy jest zainstalowana licencja Flash Acceleration usprawniająca wykorzystanie modułów FMD i pozwalająca osiągać lepsze wyniki. Odpowiednia konfiguracja grup dyskowych FMD. Najczęściej najlepsza konfiguracja to R w przypadku operacji bazodanowych. Jeśli jednak charakterystyka pracy aplikacji wykazywała dużą ilość operacji sekwencyjnych (>=25%) lub małą ilość zapisów (<=25%) warto rozważyć konfigurację R5 3+1

38 HAF POC BEST PRACTICES PART 2 Odpowiednia ilość wolumenów LDEV lub DP-VOL w przypadku używania puli DP lub DT. Aby w pełni wykorzystać możliwości modułów FMD należy wystawić min. 4 Lun y per moduł FMD. Czyli dla grupy składającej się z 4-ech modułów FMD należy wystawić min. 16 mniejszych LUN ów. Wystawienie tylko 1 czy 2 LUN ów z grupy modułów FMD nie pozwoli uzyskać dużej ilości wątków. Czas odpowiedzi będzie szybki ale nie osiągniemy dużej ilości IOPS Odpowiednia ilość ścieżek i mapowanie LUN ów z FMD do wielu portów na macierzy. Należy wykorzystać maksymalną liczbę ścieżek pomiędzy serwerem a HUS VM i zamapować LUN y z FMD do wielu portów Front-End na HUS VM np. 4 lub 8 portów. W przypadku zastosowania DT (Dynamic Tiering) z wykorzystaniem dysków mechanicznych dobrze aby w puli znajdowały się co najmniej 4 grupy RAID dla danej warstwy. W przypadku modułów FMD czy dysków SSD liczba grup RAID może być mniejsza. Również dobrze wystawić większą ilość DP-VOL z puli dysków mechanicznych np. 2 DP-VOL * ilośc grup RAID. W przypadku konieczności testów na 1 czy 2 wolumenach po stronie serwera należy skorzystać z możliwości tzw. Host Based Striping. Monitorowanie przebiegu testów i dostrajanie parametrów na bieżąco. Polecam Tuning Managera aby mieć wgląd w obciążenie poszczególnych komponentów.

39 DZIĘKUJĘ
