EKSPERTYZA STANU OCHRONY PRZECIWPOŻAROWEJ

Transkrypt

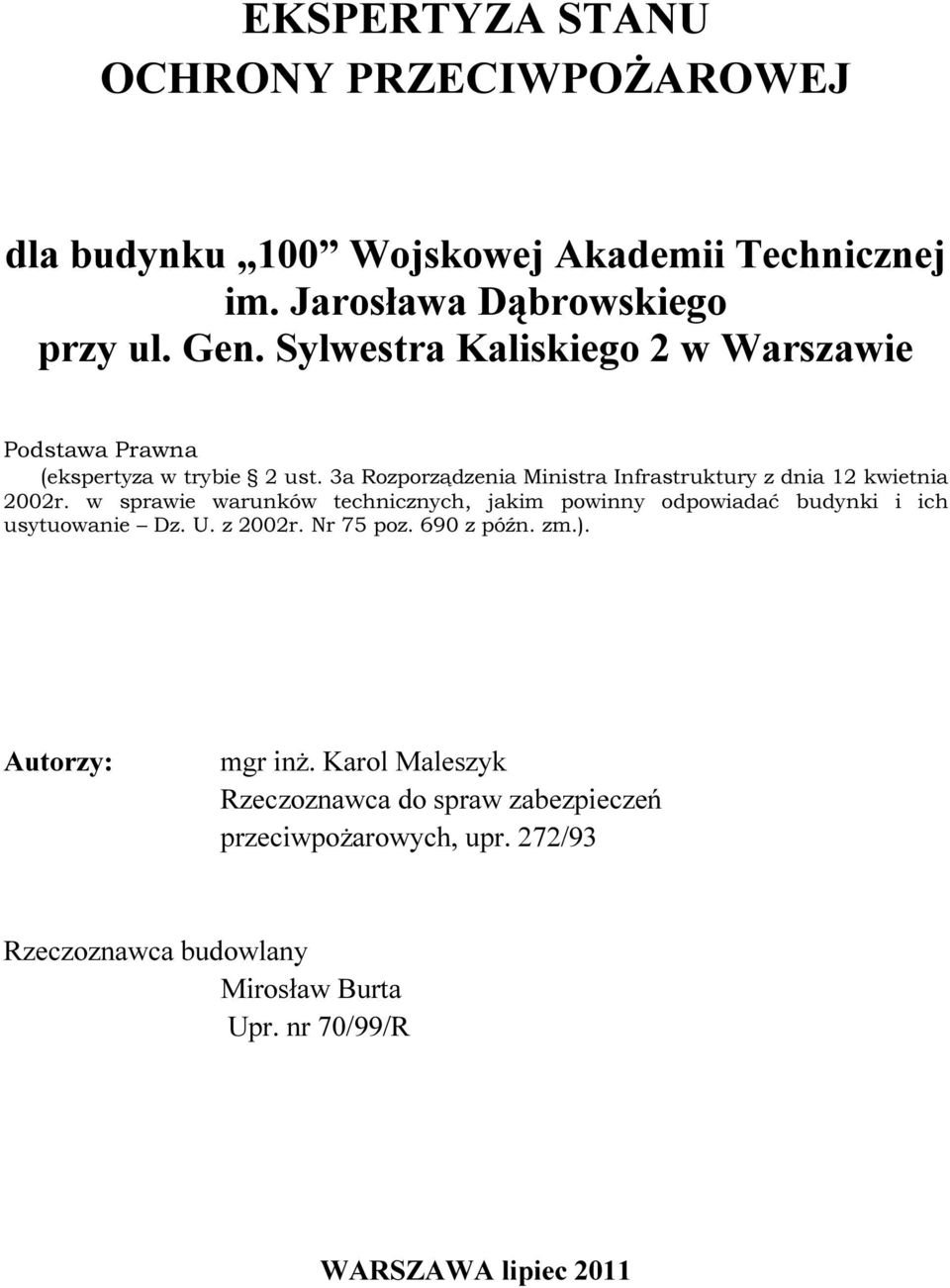

1 EKSPERTYZA STANU OCHRONY PRZECIWPOŻAROWEJ dla budynku 100 Wojskowej Akademii Technicznej im. Jarosława Dąbrowskiego przy ul. Gen. Sylwestra Kaliskiego 2 w Warszawie Podstawa Prawna (ekspertyza w trybie 2 ust. 3a Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Dz. U. z 2002r. Nr 75 poz. 690 z późn. zm.). Autorzy: mgr inż. Karol Maleszyk Rzeczoznawca do spraw zabezpieczeń przeciwpożarowych, upr. 272/93 Rzeczoznawca budowlany Mirosław Burta Upr. nr 70/99/R WARSZAWA lipiec 2011

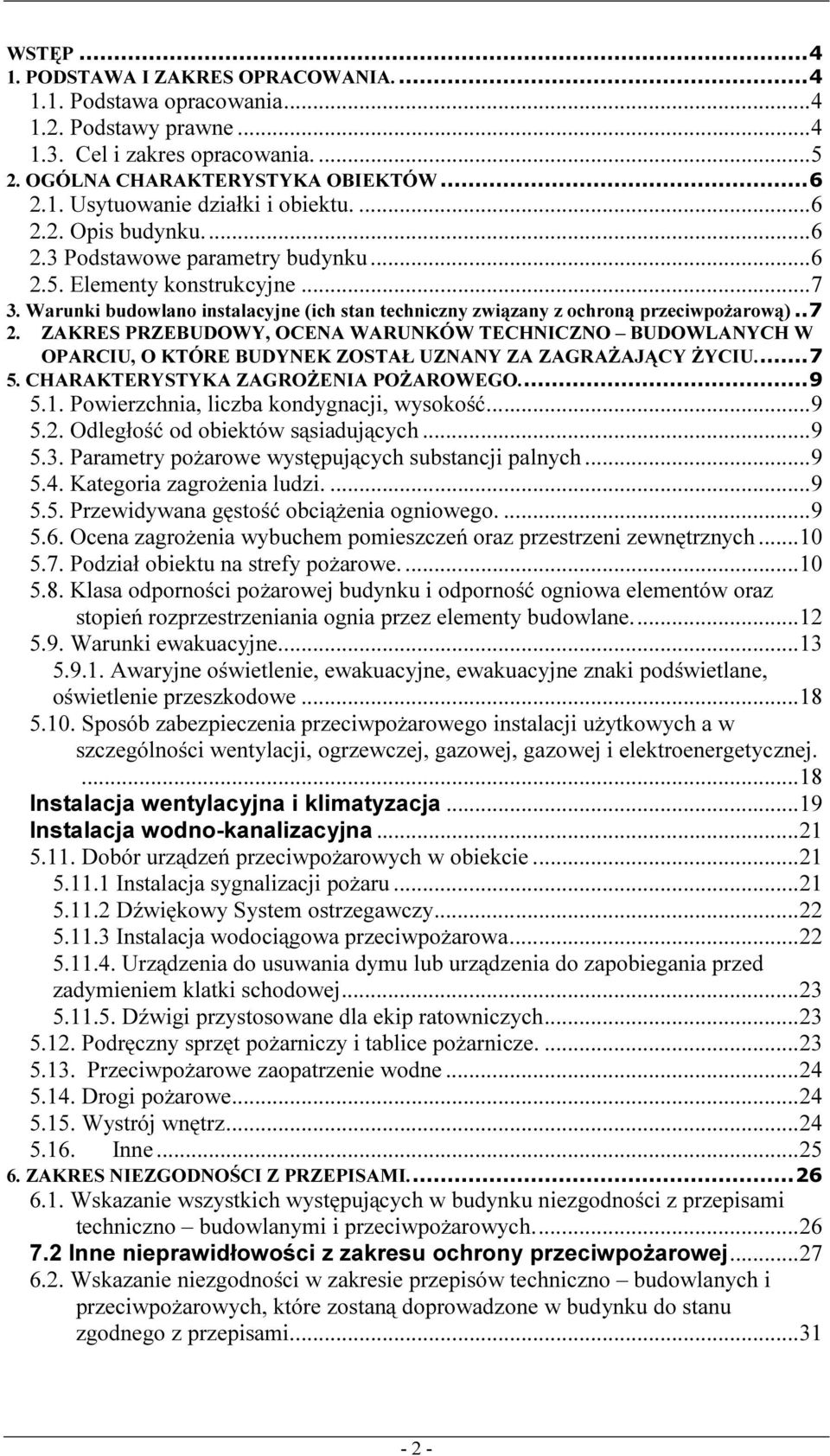

2 WSTĘP PODSTAWA I ZAKRES OPRACOWANIA Podstawa opracowania Podstawy prawne Cel i zakres opracowania OGÓLNA CHARAKTERYSTYKA OBIEKTÓW Usytuowanie działki i obiektu Opis budynku Podstawowe parametry budynku Elementy konstrukcyjne Warunki budowlano instalacyjne (ich stan techniczny związany z ochroną przeciwpożarową) ZAKRES PRZEBUDOWY, OCENA WARUNKÓW TECHNICZNO BUDOWLANYCH W OPARCIU, O KTÓRE BUDYNEK ZOSTAŁ UZNANY ZA ZAGRAŻAJĄCY ŻYCIU CHARAKTERYSTYKA ZAGROŻENIA POŻAROWEGO Powierzchnia, liczba kondygnacji, wysokość Odległość od obiektów sąsiadujących Parametry pożarowe występujących substancji palnych Kategoria zagrożenia ludzi Przewidywana gęstość obciążenia ogniowego Ocena zagrożenia wybuchem pomieszczeń oraz przestrzeni zewnętrznych Podział obiektu na strefy pożarowe Klasa odporności pożarowej budynku i odporność ogniowa elementów oraz stopień rozprzestrzeniania ognia przez elementy budowlane Warunki ewakuacyjne Awaryjne oświetlenie, ewakuacyjne, ewakuacyjne znaki podświetlane, oświetlenie przeszkodowe Sposób zabezpieczenia przeciwpożarowego instalacji użytkowych a w szczególności wentylacji, ogrzewczej, gazowej, gazowej i elektroenergetycznej Instalacja wentylacyjna i klimatyzacja Instalacja wodno-kanalizacyjna Dobór urządzeń przeciwpożarowych w obiekcie Instalacja sygnalizacji pożaru Dźwiękowy System ostrzegawczy Instalacja wodociągowa przeciwpożarowa Urządzenia do usuwania dymu lub urządzenia do zapobiegania przed zadymieniem klatki schodowej Dźwigi przystosowane dla ekip ratowniczych Podręczny sprzęt pożarniczy i tablice pożarnicze Przeciwpożarowe zaopatrzenie wodne Drogi pożarowe Wystrój wnętrz Inne ZAKRES NIEZGODNOŚCI Z PRZEPISAMI Wskazanie wszystkich występujących w budynku niezgodności z przepisami techniczno budowlanymi i przeciwpożarowych Inne nieprawidłowości z zakresu ochrony przeciwpożarowej Wskazanie niezgodności w zakresie przepisów techniczno budowlanych i przeciwpożarowych, które zostaną doprowadzone w budynku do stanu zgodnego z przepisami

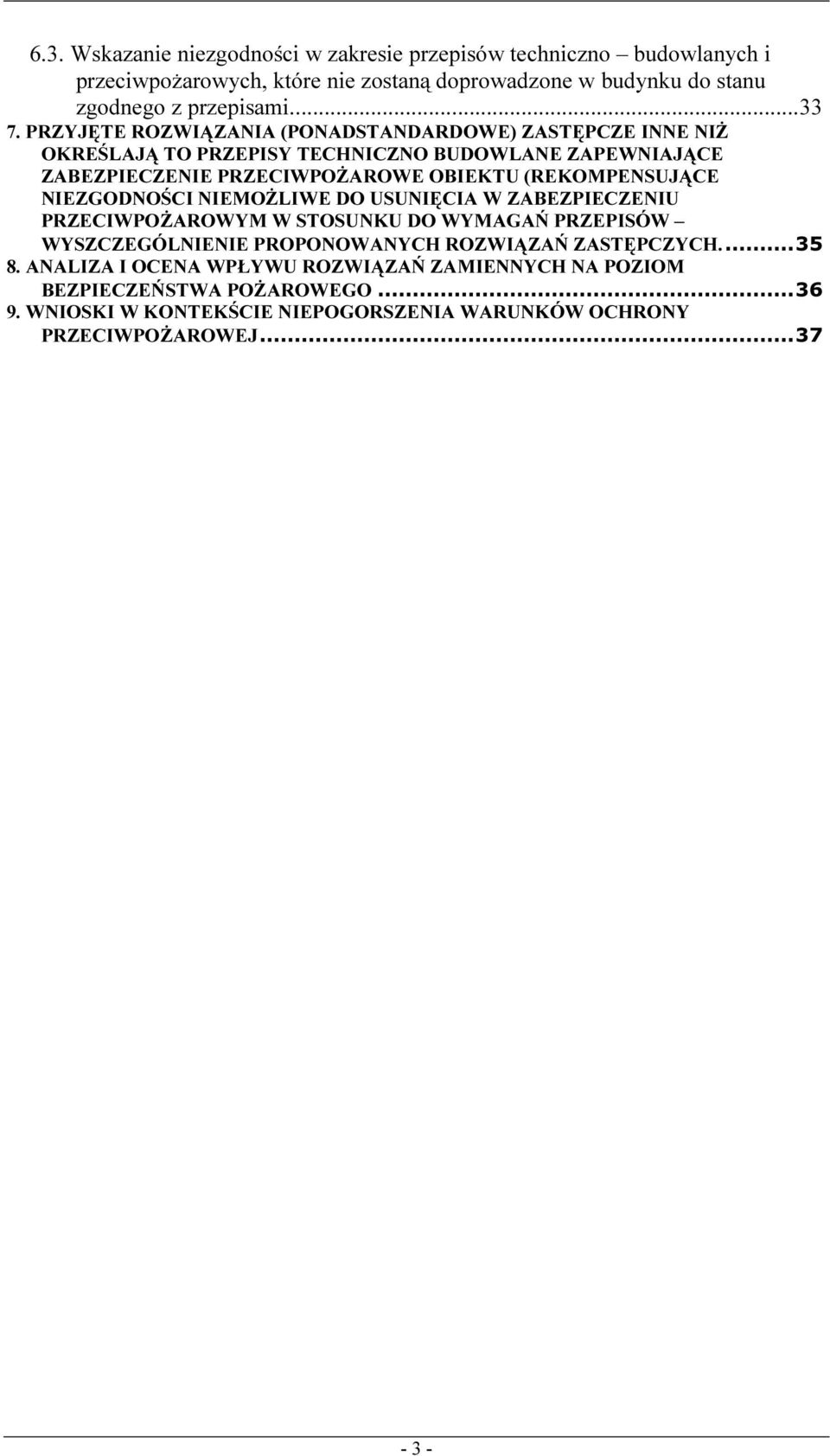

3 6.3. Wskazanie niezgodności w zakresie przepisów techniczno budowlanych i przeciwpożarowych, które nie zostaną doprowadzone w budynku do stanu zgodnego z przepisami PRZYJĘTE ROZWIĄZANIA (PONADSTANDARDOWE) ZASTĘPCZE INNE NIŻ OKREŚLAJĄ TO PRZEPISY TECHNICZNO BUDOWLANE ZAPEWNIAJĄCE ZABEZPIECZENIE PRZECIWPOŻAROWE OBIEKTU (REKOMPENSUJĄCE NIEZGODNOŚCI NIEMOŻLIWE DO USUNIĘCIA W ZABEZPIECZENIU PRZECIWPOŻAROWYM W STOSUNKU DO WYMAGAŃ PRZEPISÓW WYSZCZEGÓLNIENIE PROPONOWANYCH ROZWIĄZAŃ ZASTĘPCZYCH ANALIZA I OCENA WPŁYWU ROZWIĄZAŃ ZAMIENNYCH NA POZIOM BEZPIECZEŃSTWA POŻAROWEGO WNIOSKI W KONTEKŚCIE NIEPOGORSZENIA WARUNKÓW OCHRONY PRZECIWPOŻAROWEJ

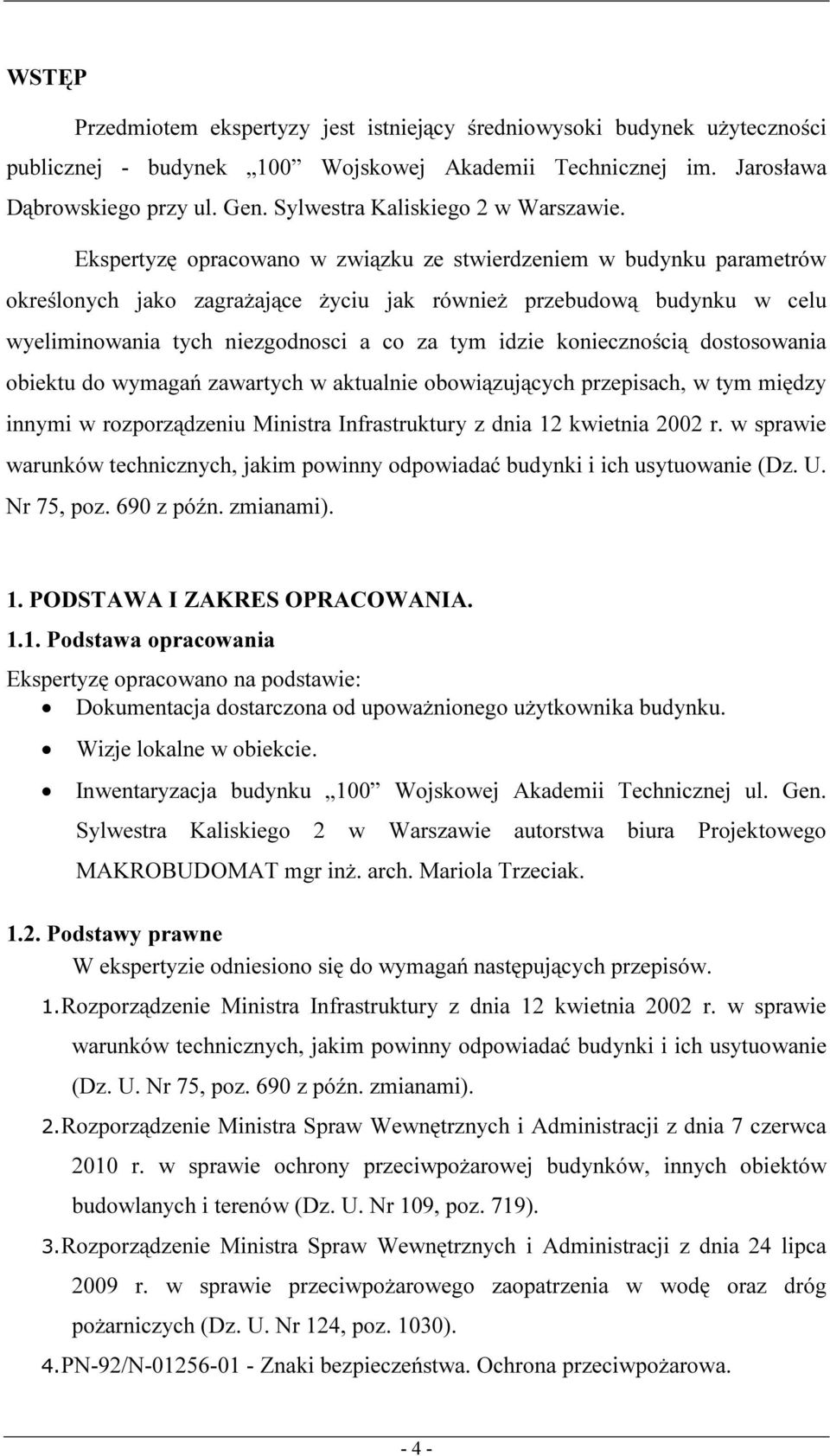

4 WSTĘP Przedmiotem ekspertyzy jest istniejący średniowysoki budynek użyteczności publicznej - budynek 100 Wojskowej Akademii Technicznej im. Jarosława Dąbrowskiego przy ul. Gen. Sylwestra Kaliskiego 2 w Warszawie. Ekspertyzę opracowano w związku ze stwierdzeniem w budynku parametrów określonych jako zagrażające życiu jak również przebudową budynku w celu wyeliminowania tych niezgodnosci a co za tym idzie koniecznością dostosowania obiektu do wymagań zawartych w aktualnie obowiązujących przepisach, w tym między innymi w rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z późn. zmianami). 1. PODSTAWA I ZAKRES OPRACOWANIA Podstawa opracowania Ekspertyzę opracowano na podstawie: Dokumentacja dostarczona od upoważnionego użytkownika budynku. Wizje lokalne w obiekcie. Inwentaryzacja budynku 100 Wojskowej Akademii Technicznej ul. Gen. Sylwestra Kaliskiego 2 w Warszawie autorstwa biura Projektowego MAKROBUDOMAT mgr inż. arch. Mariola Trzeciak Podstawy prawne W ekspertyzie odniesiono się do wymagań następujących przepisów. 1. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z późn. zmianami). 2. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719). 3. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarniczych (Dz. U. Nr 124, poz. 1030). 4. PN-92/N Znaki bezpieczeństwa. Ochrona przeciwpożarowa

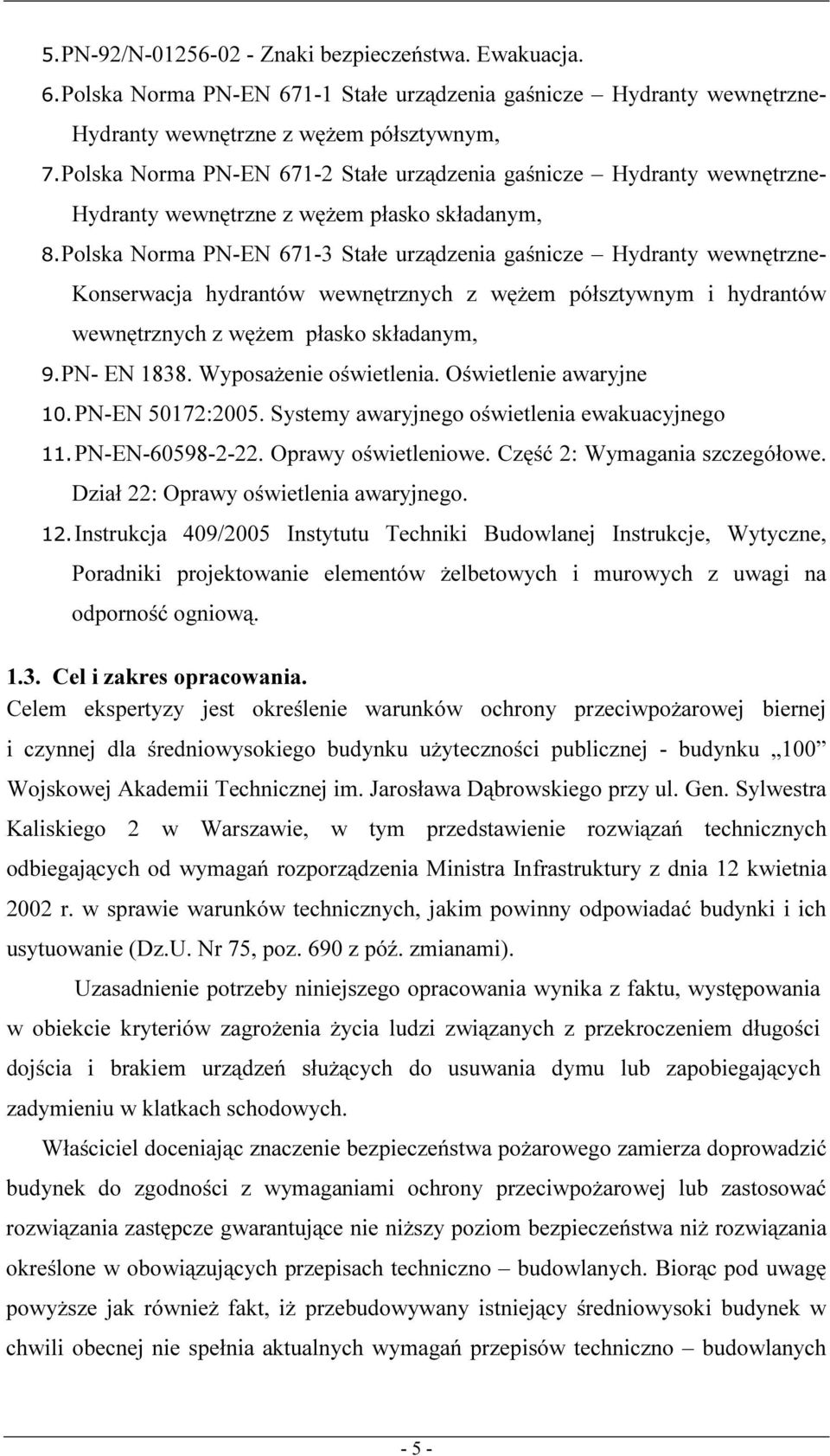

5 5. PN-92/N Znaki bezpieczeństwa. Ewakuacja. 6. Polska Norma PN-EN Stałe urządzenia gaśnicze Hydranty wewnętrzne- Hydranty wewnętrzne z wężem półsztywnym, 7. Polska Norma PN-EN Stałe urządzenia gaśnicze Hydranty wewnętrzne- Hydranty wewnętrzne z wężem płasko składanym, 8. Polska Norma PN-EN Stałe urządzenia gaśnicze Hydranty wewnętrzne- Konserwacja hydrantów wewnętrznych z wężem półsztywnym i hydrantów wewnętrznych z wężem płasko składanym, 9. PN- EN Wyposażenie oświetlenia. Oświetlenie awaryjne 10. PN-EN 50172:2005. Systemy awaryjnego oświetlenia ewakuacyjnego 11. PN-EN Oprawy oświetleniowe. Część 2: Wymagania szczegółowe. Dział 22: Oprawy oświetlenia awaryjnego. 12. Instrukcja 409/2005 Instytutu Techniki Budowlanej Instrukcje, Wytyczne, Poradniki projektowanie elementów żelbetowych i murowych z uwagi na odporność ogniową Cel i zakres opracowania. Celem ekspertyzy jest określenie warunków ochrony przeciwpożarowej biernej i czynnej dla średniowysokiego budynku użyteczności publicznej - budynku 100 Wojskowej Akademii Technicznej im. Jarosława Dąbrowskiego przy ul. Gen. Sylwestra Kaliskiego 2 w Warszawie, w tym przedstawienie rozwiązań technicznych odbiegających od wymagań rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75, poz. 690 z póź. zmianami). Uzasadnienie potrzeby niniejszego opracowania wynika z faktu, występowania w obiekcie kryteriów zagrożenia życia ludzi związanych z przekroczeniem długości dojścia i brakiem urządzeń służących do usuwania dymu lub zapobiegających zadymieniu w klatkach schodowych. Właściciel doceniając znaczenie bezpieczeństwa pożarowego zamierza doprowadzić budynek do zgodności z wymaganiami ochrony przeciwpożarowej lub zastosować rozwiązania zastępcze gwarantujące nie niższy poziom bezpieczeństwa niż rozwiązania określone w obowiązujących przepisach techniczno budowlanych. Biorąc pod uwagę powyższe jak również fakt, iż przebudowywany istniejący średniowysoki budynek w chwili obecnej nie spełnia aktualnych wymagań przepisów techniczno budowlanych - 5 -

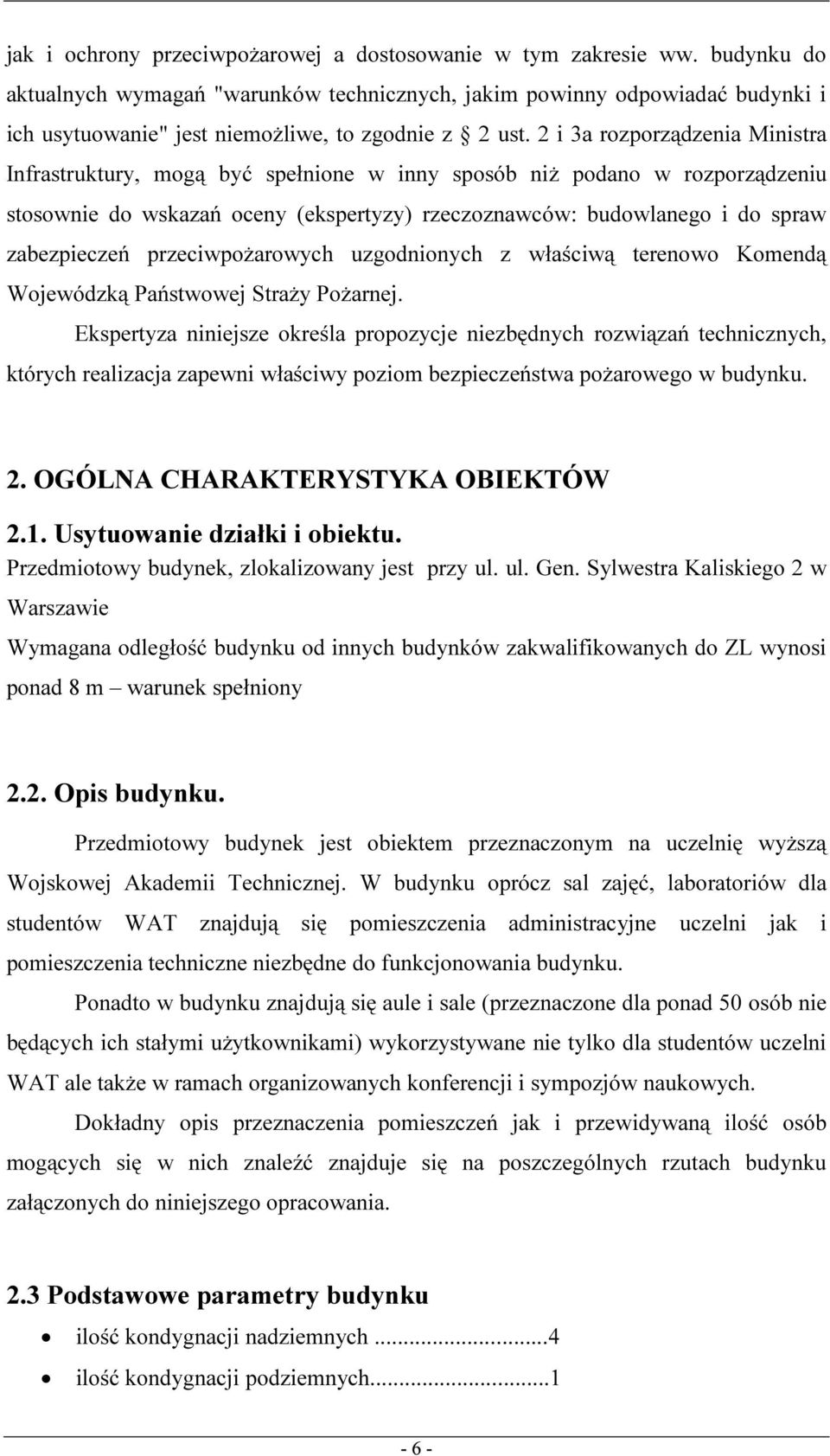

6 jak i ochrony przeciwpożarowej a dostosowanie w tym zakresie ww. budynku do aktualnych wymagań "warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie" jest niemożliwe, to zgodnie z 2 ust. 2 i 3a rozporządzenia Ministra Infrastruktury, mogą być spełnione w inny sposób niż podano w rozporządzeniu stosownie do wskazań oceny (ekspertyzy) rzeczoznawców: budowlanego i do spraw zabezpieczeń przeciwpożarowych uzgodnionych z właściwą terenowo Komendą Wojewódzką Państwowej Straży Pożarnej. Ekspertyza niniejsze określa propozycje niezbędnych rozwiązań technicznych, których realizacja zapewni właściwy poziom bezpieczeństwa pożarowego w budynku. 2. OGÓLNA CHARAKTERYSTYKA OBIEKTÓW 2.1. Usytuowanie działki i obiektu. Przedmiotowy budynek, zlokalizowany jest przy ul. ul. Gen. Sylwestra Kaliskiego 2 w Warszawie Wymagana odległość budynku od innych budynków zakwalifikowanych do ZL wynosi ponad 8 m warunek spełniony 2.2. Opis budynku. Przedmiotowy budynek jest obiektem przeznaczonym na uczelnię wyższą Wojskowej Akademii Technicznej. W budynku oprócz sal zajęć, laboratoriów dla studentów WAT znajdują się pomieszczenia administracyjne uczelni jak i pomieszczenia techniczne niezbędne do funkcjonowania budynku. Ponadto w budynku znajdują się aule i sale (przeznaczone dla ponad 50 osób nie będących ich stałymi użytkownikami) wykorzystywane nie tylko dla studentów uczelni WAT ale także w ramach organizowanych konferencji i sympozjów naukowych. Dokładny opis przeznaczenia pomieszczeń jak i przewidywaną ilość osób mogących się w nich znaleźć znajduje się na poszczególnych rzutach budynku załączonych do niniejszego opracowania. 2.3 Podstawowe parametry budynku ilość kondygnacji nadziemnych...4 ilość kondygnacji podziemnych

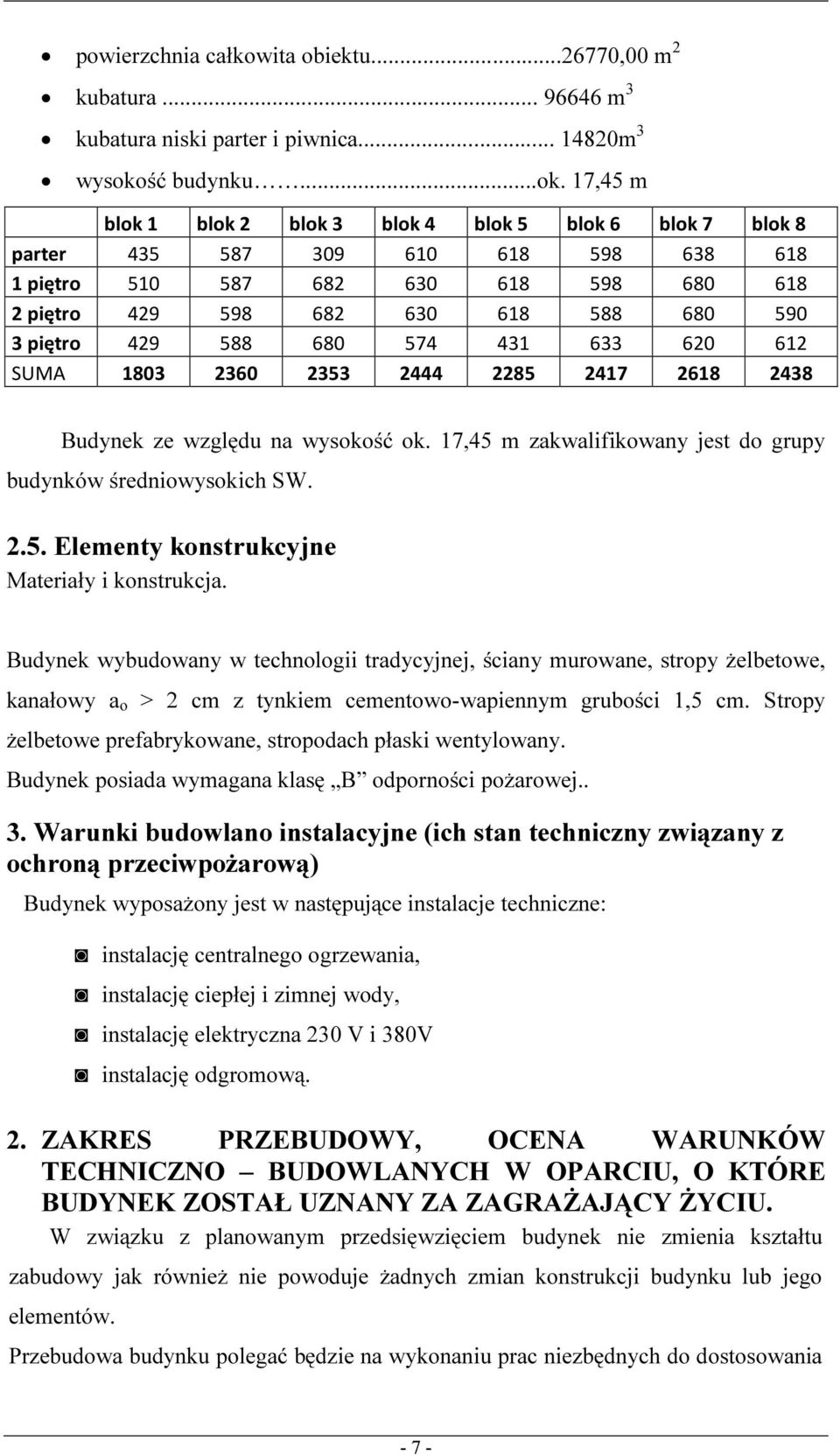

7 powierzchnia całkowita obiektu ,00 m 2 kubatura m 3 kubatura niski parter i piwnica m 3 wysokość budynku...ok. 17,45 m blok 1 blok 2 blok 3 blok 4 blok 5 blok 6 blok 7 blok 8 parter piętro piętro piętro SUMA Budynek ze względu na wysokość ok. 17,45 m zakwalifikowany jest do grupy budynków średniowysokich SW Elementy konstrukcyjne Materiały i konstrukcja. Budynek wybudowany w technologii tradycyjnej, ściany murowane, stropy żelbetowe, kanałowy a o > 2 cm z tynkiem cementowo-wapiennym grubości 1,5 cm. Stropy żelbetowe prefabrykowane, stropodach płaski wentylowany. Budynek posiada wymagana klasę B odporności pożarowej.. 3. Warunki budowlano instalacyjne (ich stan techniczny związany z ochroną przeciwpożarową) Budynek wyposażony jest w następujące instalacje techniczne: instalację centralnego ogrzewania, instalację ciepłej i zimnej wody, instalację elektryczna 230 V i 380V instalację odgromową. 2. ZAKRES PRZEBUDOWY, OCENA WARUNKÓW TECHNICZNO BUDOWLANYCH W OPARCIU, O KTÓRE BUDYNEK ZOSTAŁ UZNANY ZA ZAGRAŻAJĄCY ŻYCIU. W związku z planowanym przedsięwzięciem budynek nie zmienia kształtu zabudowy jak również nie powoduje żadnych zmian konstrukcji budynku lub jego elementów. Przebudowa budynku polegać będzie na wykonaniu prac niezbędnych do dostosowania - 7 -

8 pomieszczeń w celu dalszego użytkowania jako uczelni wyższej. Przewiduje się wykonanie prac budowlano adaptacyjnych poprzez przebudowę niektórych pomieszczeń poprzez likwidację ścianek i wybudowanie nowych oraz dostosowanie do wymagań z zakresu ochrony przeciwpożarowej. W związku z planowanymi pracami związanymi z przebudową budynku i przeprowadzoną analizą stanu bezpieczeństwa budynku stwierdzono, że w chwili obecnej obiekt nie odpowiada niektórym wymaganiom obowiązujących przepisów techniczno budowlanych i o ochronie przeciwpożarowej. Dotyczy to przede wszystkim: a) przekroczonej dopuszczalnej wartości długości dojścia ewakuacyjnego, b) braku obudowy klatek schodowych ścianami o wymaganej klasie odporności ogniowej oraz zamknięcia drzwiami. c) braku wyposażenia klatek schodowych w urządzenia służące do usuwania dymu lub zapobiegające zadymieniu, d) brak instalacji oświetlenia awaryjnego n korytarzach oświetlonych światłem sztucznym, e) przekroczenia dopuszczalnej powierzchni strefy pożarowej budynku z powodu braku wydzieleń pożarowych. f) brak instalacji wodociągowej przeciwpożarowej z hydrantami 25, W związku z czym właściciel podjął działania zmierzające do poprawy warunków ochrony przeciwpożarowej budynku poprzez określenie niezbędnych rozwiązań techniczno-budowlanych wynikających z opracowanej Ekspertyzy Technicznej. Zgodnie z 2 ust. 2 i 3a rozporządzenia [1], przy przebudowie budynku istniejącego lub jego części wymagania ww. przepisu mogą być spełnione w inny sposób niż podano w rozporządzeniu stosownie do wskazań oceny (ekspertyzy) rzeczoznawców: budowlanego i do spraw zabezpieczeń przeciwpożarowych uzgodnionych z właściwą terenowo Komendą Wojewódzką Państwowej Straży Pożarnej. Ekspertyza niniejsze określa propozycje niezbędnych rozwiązań technicznych, których realizacja zapewni właściwy poziom bezpieczeństwa pożarowego w budynku

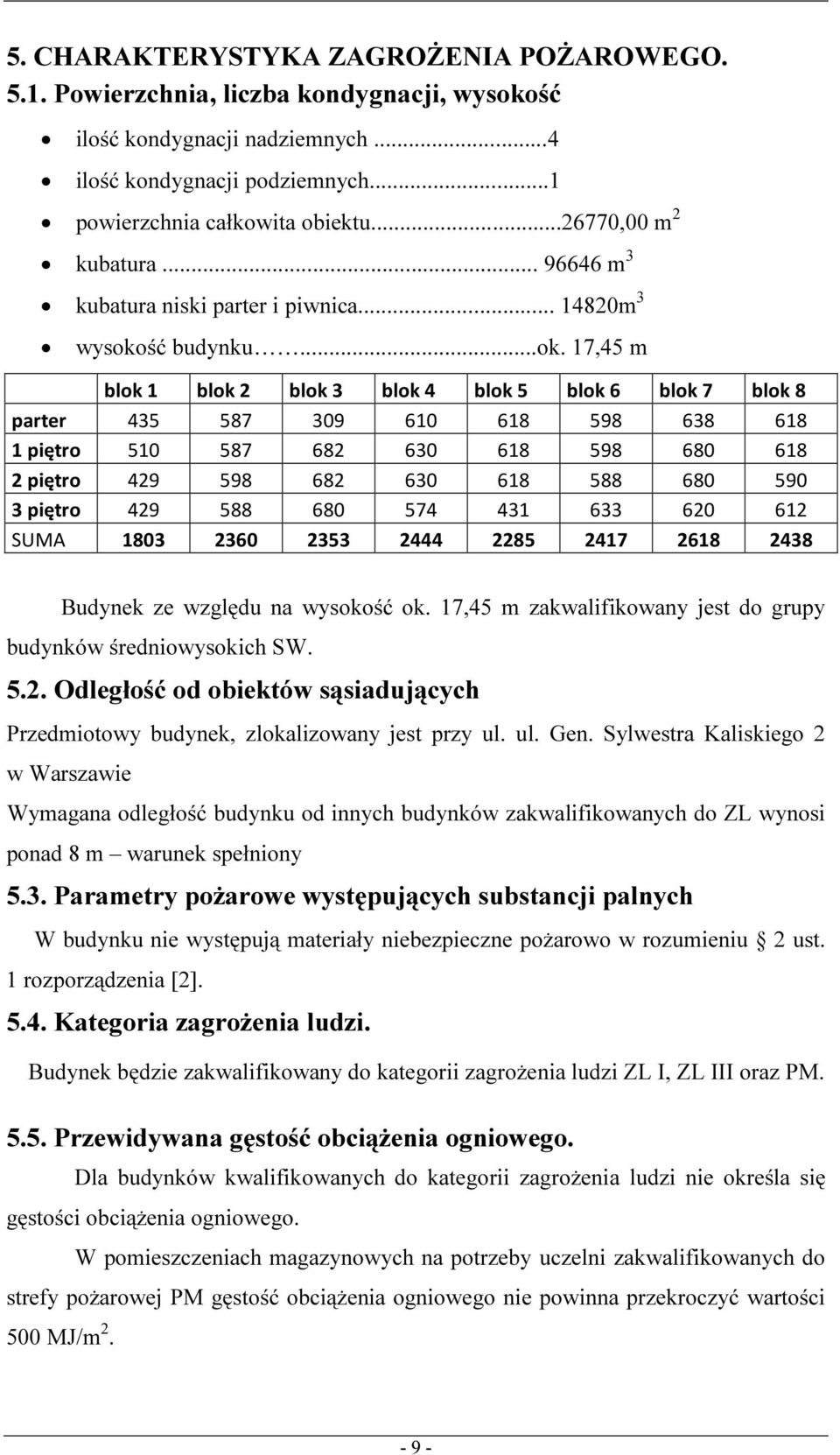

9 5. CHARAKTERYSTYKA ZAGROŻENIA POŻAROWEGO Powierzchnia, liczba kondygnacji, wysokość ilość kondygnacji nadziemnych...4 ilość kondygnacji podziemnych...1 powierzchnia całkowita obiektu ,00 m 2 kubatura m 3 kubatura niski parter i piwnica m 3 wysokość budynku...ok. 17,45 m blok 1 blok 2 blok 3 blok 4 blok 5 blok 6 blok 7 blok 8 parter piętro piętro piętro SUMA Budynek ze względu na wysokość ok. 17,45 m zakwalifikowany jest do grupy budynków średniowysokich SW Odległość od obiektów sąsiadujących Przedmiotowy budynek, zlokalizowany jest przy ul. ul. Gen. Sylwestra Kaliskiego 2 w Warszawie Wymagana odległość budynku od innych budynków zakwalifikowanych do ZL wynosi ponad 8 m warunek spełniony 5.3. Parametry pożarowe występujących substancji palnych W budynku nie występują materiały niebezpieczne pożarowo w rozumieniu 2 ust. 1 rozporządzenia [2] Kategoria zagrożenia ludzi. Budynek będzie zakwalifikowany do kategorii zagrożenia ludzi ZL I, ZL III oraz PM Przewidywana gęstość obciążenia ogniowego. Dla budynków kwalifikowanych do kategorii zagrożenia ludzi nie określa się gęstości obciążenia ogniowego. W pomieszczeniach magazynowych na potrzeby uczelni zakwalifikowanych do strefy pożarowej PM gęstość obciążenia ogniowego nie powinna przekroczyć wartości 500 MJ/m

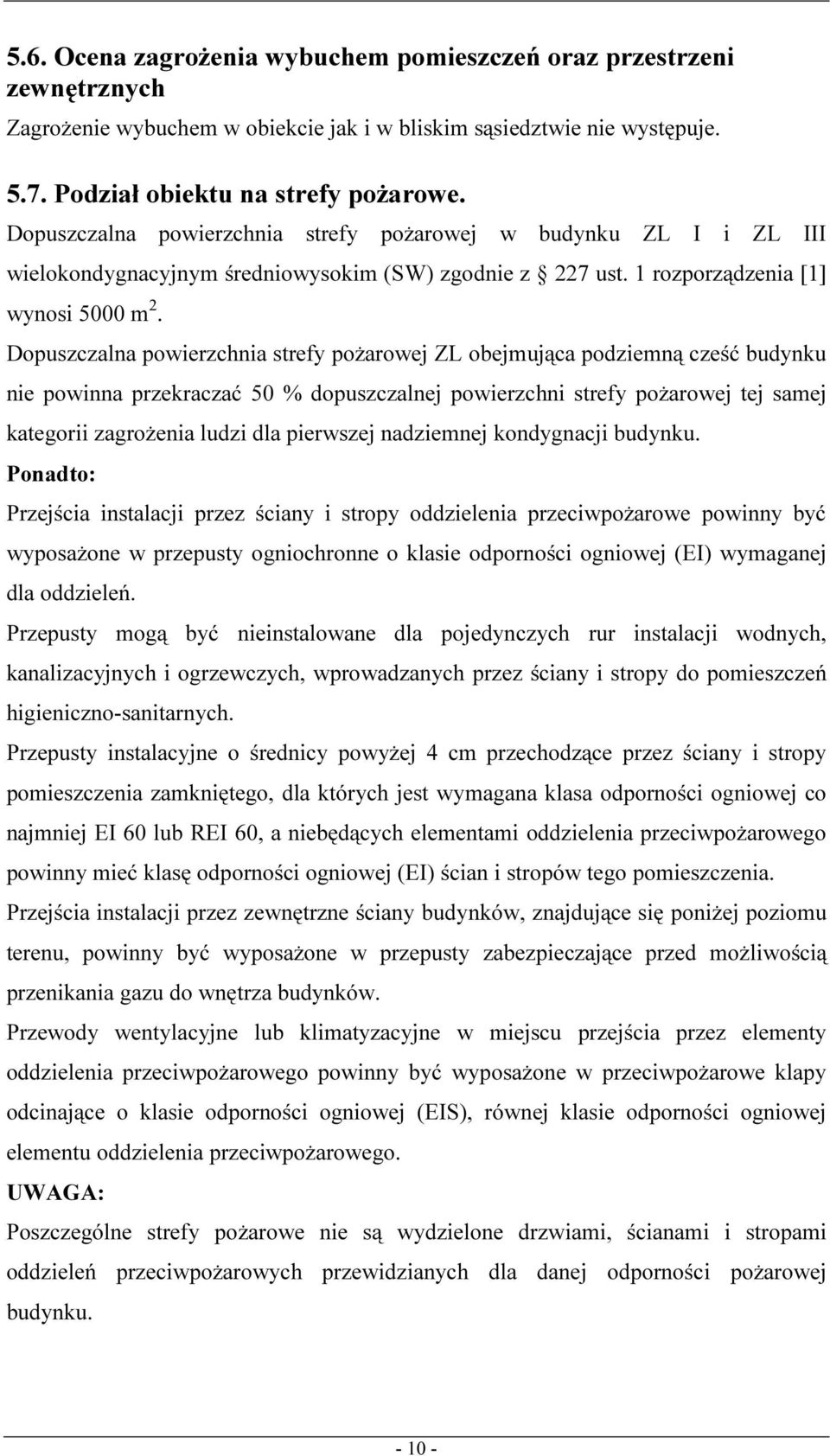

10 5.6. Ocena zagrożenia wybuchem pomieszczeń oraz przestrzeni zewnętrznych Zagrożenie wybuchem w obiekcie jak i w bliskim sąsiedztwie nie występuje Podział obiektu na strefy pożarowe. Dopuszczalna powierzchnia strefy pożarowej w budynku ZL I i ZL III wielokondygnacyjnym średniowysokim (SW) zgodnie z 227 ust. 1 rozporządzenia [1] wynosi 5000 m 2. Dopuszczalna powierzchnia strefy pożarowej ZL obejmująca podziemną cześć budynku nie powinna przekraczać 50 % dopuszczalnej powierzchni strefy pożarowej tej samej kategorii zagrożenia ludzi dla pierwszej nadziemnej kondygnacji budynku. Ponadto: Przejścia instalacji przez ściany i stropy oddzielenia przeciwpożarowe powinny być wyposażone w przepusty ogniochronne o klasie odporności ogniowej (EI) wymaganej dla oddzieleń. Przepusty mogą być nieinstalowane dla pojedynczych rur instalacji wodnych, kanalizacyjnych i ogrzewczych, wprowadzanych przez ściany i stropy do pomieszczeń higieniczno-sanitarnych. Przepusty instalacyjne o średnicy powyżej 4 cm przechodzące przez ściany i stropy pomieszczenia zamkniętego, dla których jest wymagana klasa odporności ogniowej co najmniej EI 60 lub REI 60, a niebędących elementami oddzielenia przeciwpożarowego powinny mieć klasę odporności ogniowej (EI) ścian i stropów tego pomieszczenia. Przejścia instalacji przez zewnętrzne ściany budynków, znajdujące się poniżej poziomu terenu, powinny być wyposażone w przepusty zabezpieczające przed możliwością przenikania gazu do wnętrza budynków. Przewody wentylacyjne lub klimatyzacyjne w miejscu przejścia przez elementy oddzielenia przeciwpożarowego powinny być wyposażone w przeciwpożarowe klapy odcinające o klasie odporności ogniowej (EIS), równej klasie odporności ogniowej elementu oddzielenia przeciwpożarowego. UWAGA: Poszczególne strefy pożarowe nie są wydzielone drzwiami, ścianami i stropami oddzieleń przeciwpożarowych przewidzianych dla danej odporności pożarowej budynku

11 Strefy pożarowe powinny zostać oddzielone ścianami o klasie odporności ogniowej 120 min (REI 120) (stropy oddzielające między sobą kondygnacje powinny mieć klasę odporności ogniowej REI 60). Zamknięcia otworów (drzwi) w ścianach oddzielenia przeciwpożarowego powinny mieć odporność ogniową 60 min (EI 60). Przewody instalacyjne prowadzone przez oddzielenia ppoż. o odporności ogniowej (R) EI 120 min oraz elementy o odporności ogniowej EI 60 min powinny być wykonane w przepustach instalacyjnych zapewniających odporność ogniową taką jak dla tych elementów. W przewodach wentylacyjnych przechodzących przez ściany oddzielenia przeciwpożarowego powinny być klapy odcinające (przeciwpożarowe) w klasie odporności ogniowej EIS 120. Spośród ww. założeń nie spełniono: 1. Przekroczona dopuszczalna powierzchnia strefy pożarowej w budynku. 2. Brak wydzielenia drzwiami, ścianami i stropami oddzieleń przeciwpożarowych przewidzianych dla danej odporności pożarowej budynku poszczególnych części funkcjonalnych. 3. Strefy pożarowe powinny zostać oddzielone ścianami o klasie odporności ogniowej 120 min (REI 120) (stropy oddzielające między sobą kondygnacje powinny mieć klasę REI 60) drzwi przeciwpożarowe powinny być w klasie odporności ogniowej EI Brak wydzielenia drzwiami przeciwpożarowymi o klasie odporności ogniowej EI 60 pomieszczeń technicznych i magazynowych. 5. Brak jest przepustów instalacyjnych w elementach oddzielenia przeciwpożarowego (ściana przeciwpożarowa na granicy stref pożarowych) w klasie odporności ogniowej (E I) wymaganej dla tych elementów. Biorąc pod uwagę ww. niezgodności należy stwierdzić, że aktualnie wszystkie części budynków w obiekcie stanowią jedną strefę pożarową. W chwili obecnej cały budynek stanowi jedną strefę pożarową o powierzchni 26770,00 m 2. W ramach poprawy warunków bezpieczeństwa budynek zostanie podzielony na 19 stref pożarowych ścianami o klasie odporności ogniowej REI 120 stropem o klasie odporności ogniowej REI 60 oraz drzwiami i oknami o klasie odporności ogniowej EI

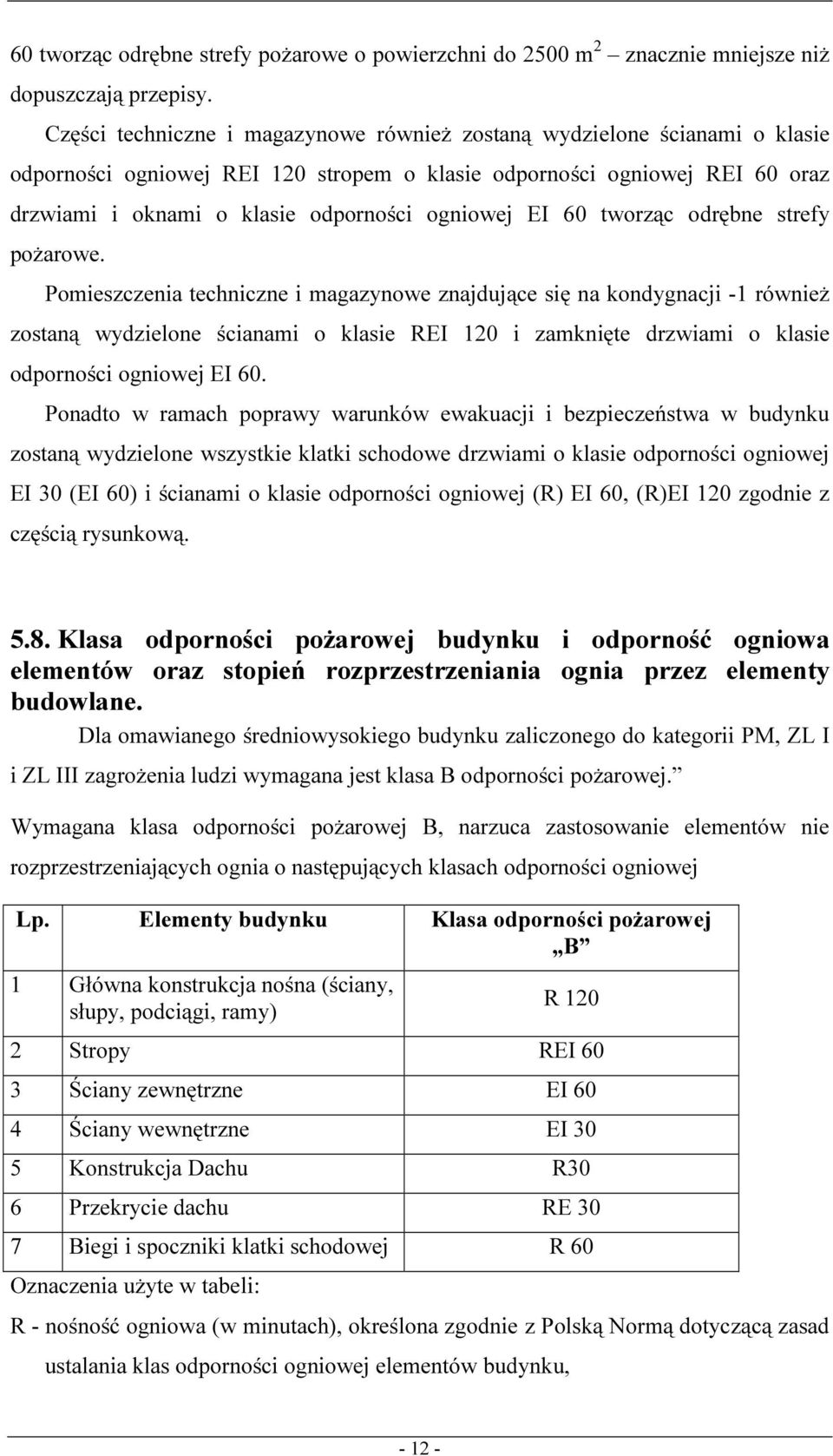

12 60 tworząc odrębne strefy pożarowe o powierzchni do 2500 m 2 znacznie mniejsze niż dopuszczają przepisy. Części techniczne i magazynowe również zostaną wydzielone ścianami o klasie odporności ogniowej REI 120 stropem o klasie odporności ogniowej REI 60 oraz drzwiami i oknami o klasie odporności ogniowej EI 60 tworząc odrębne strefy pożarowe. Pomieszczenia techniczne i magazynowe znajdujące się na kondygnacji -1 również zostaną wydzielone ścianami o klasie REI 120 i zamknięte drzwiami o klasie odporności ogniowej EI 60. Ponadto w ramach poprawy warunków ewakuacji i bezpieczeństwa w budynku zostaną wydzielone wszystkie klatki schodowe drzwiami o klasie odporności ogniowej EI 30 (EI 60) i ścianami o klasie odporności ogniowej (R) EI 60, (R)EI 120 zgodnie z częścią rysunkową Klasa odporności pożarowej budynku i odporność ogniowa elementów oraz stopień rozprzestrzeniania ognia przez elementy budowlane. Dla omawianego średniowysokiego budynku zaliczonego do kategorii PM, ZL I i ZL III zagrożenia ludzi wymagana jest klasa B odporności pożarowej. Wymagana klasa odporności pożarowej B, narzuca zastosowanie elementów nie rozprzestrzeniających ognia o następujących klasach odporności ogniowej Lp. Elementy budynku Klasa odporności pożarowej B 1 Główna konstrukcja nośna (ściany, słupy, podciągi, ramy) R Stropy REI 60 3 Ściany zewnętrzne EI 60 4 Ściany wewnętrzne EI 30 5 Konstrukcja Dachu R30 6 Przekrycie dachu RE 30 7 Biegi i spoczniki klatki schodowej R 60 Oznaczenia użyte w tabeli: R - nośność ogniowa (w minutach), określona zgodnie z Polską Normą dotyczącą zasad ustalania klas odporności ogniowej elementów budynku,

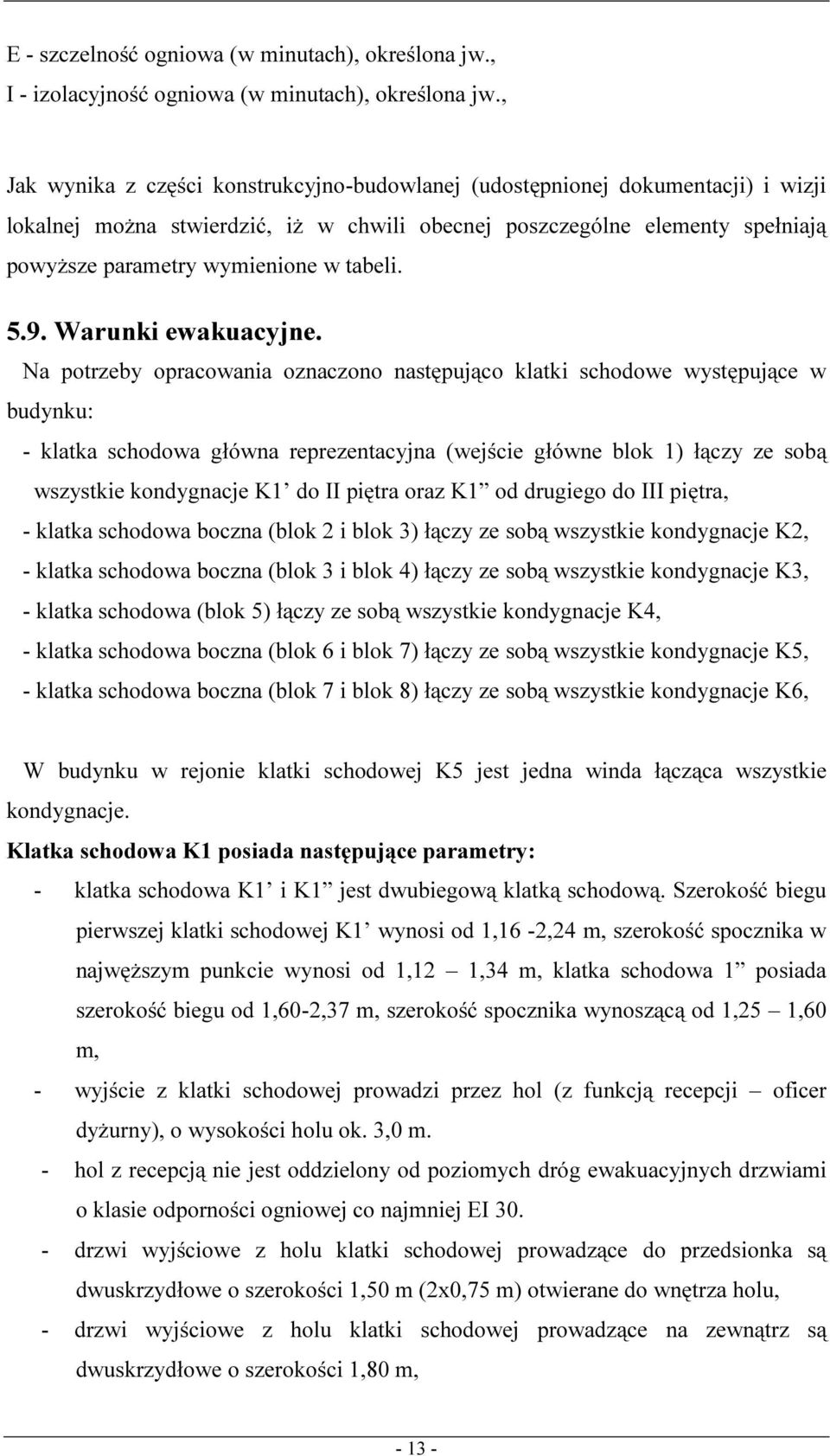

13 E - szczelność ogniowa (w minutach), określona jw., I - izolacyjność ogniowa (w minutach), określona jw., Jak wynika z części konstrukcyjno-budowlanej (udostępnionej dokumentacji) i wizji lokalnej można stwierdzić, iż w chwili obecnej poszczególne elementy spełniają powyższe parametry wymienione w tabeli Warunki ewakuacyjne. Na potrzeby opracowania oznaczono następująco klatki schodowe występujące w budynku: - klatka schodowa główna reprezentacyjna (wejście główne blok 1) łączy ze sobą wszystkie kondygnacje K1 do II piętra oraz K1 od drugiego do III piętra, - klatka schodowa boczna (blok 2 i blok 3) łączy ze sobą wszystkie kondygnacje K2, - klatka schodowa boczna (blok 3 i blok 4) łączy ze sobą wszystkie kondygnacje K3, - klatka schodowa (blok 5) łączy ze sobą wszystkie kondygnacje K4, - klatka schodowa boczna (blok 6 i blok 7) łączy ze sobą wszystkie kondygnacje K5, - klatka schodowa boczna (blok 7 i blok 8) łączy ze sobą wszystkie kondygnacje K6, W budynku w rejonie klatki schodowej K5 jest jedna winda łącząca wszystkie kondygnacje. Klatka schodowa K1 posiada następujące parametry: - klatka schodowa K1 i K1 jest dwubiegową klatką schodową. Szerokość biegu pierwszej klatki schodowej K1 wynosi od 1,16-2,24 m, szerokość spocznika w najwęższym punkcie wynosi od 1,12 1,34 m, klatka schodowa 1 posiada szerokość biegu od 1,60-2,37 m, szerokość spocznika wynoszącą od 1,25 1,60 m, - wyjście z klatki schodowej prowadzi przez hol (z funkcją recepcji oficer dyżurny), o wysokości holu ok. 3,0 m. - hol z recepcją nie jest oddzielony od poziomych dróg ewakuacyjnych drzwiami o klasie odporności ogniowej co najmniej EI drzwi wyjściowe z holu klatki schodowej prowadzące do przedsionka są dwuskrzydłowe o szerokości 1,50 m (2x0,75 m) otwierane do wnętrza holu, - drzwi wyjściowe z holu klatki schodowej prowadzące na zewnątrz są dwuskrzydłowe o szerokości 1,80 m,

14 - szerokość przejścia przez kontrolę dostępu (kołowrotki) 0,57 m, - klatka schodowa nie posiada urządzeń do usuwania dymu z przestrzeni klatki schodowej lub urządzeń zapobiegających jej zadymieniu, - klatka schodowa jest obudowana ścianami i zamknięta częściowo drzwiami przeciwpożarowymi a częściowo drzwiami zwykłymi, - brak zachowania wymaganej odległości co najmniej 4 m między ścianą zewnętrzną stanowiącą obudowę klatek schodowych a inną ścianą wewnętrzną tego samego budynku na II i III piętrze, Klatka schodowa K2 posiada następujące parametry: - klatka schodowa posiada schody wachlarzowe o szerokości stopnia od 0,25-0,27 m w odległości 0,4 m od krawędzi balustrady - szerokość biegów schodów w najwęższym miejscu wynosi ponad 1,70 m - drzwi wyjściowe z klatki schodowej prowadzące na zewnątrz dwuskrzydłowe o szerokości 1,50 m (2x0,75), - klatka schodowa K2 nie posiada urządzeń służących do usuwania dymu lub zapobiegających zadymieniu, - klatka schodowa jest obudowana ścianami i zamknięta częściowo drzwiami przeciwpożarowymi a częściowo drzwiami zwykłymi, - drzwi wydzielające klatkę schodowa nie spełniają swojej funkcji - są częściowo uszkodzone (brak samozamykaczy, uszkodzenia przy ościeżnicach, uszkodzone samozamykacze, wgięcia itp.), - brak zachowania wymaganej odległości co najmniej 4 m między ścianą zewnętrzną stanowiącą obudowę klatki schodowej a inną ścianą wewnętrzną tego samego budynku, Klatka schodowa K3 posiada następujące parametry: - klatka schodowa posiada schody wachlarzowe o szerokości stopnia od 0,25-0,27 m w odległości 0,4 m od krawędzi balustrady - szerokość biegów schodów w najwęższym miejscu wynosi ponad 1,70 m - drzwi wyjściowe z klatki schodowej prowadzące na zewnątrz dwuskrzydłowe o szerokości 1,52 m i wysokości 2 m, - klatka schodowa nie posiada urządzeń służących do usuwania dymu lub zapobiegających zadymieniu,

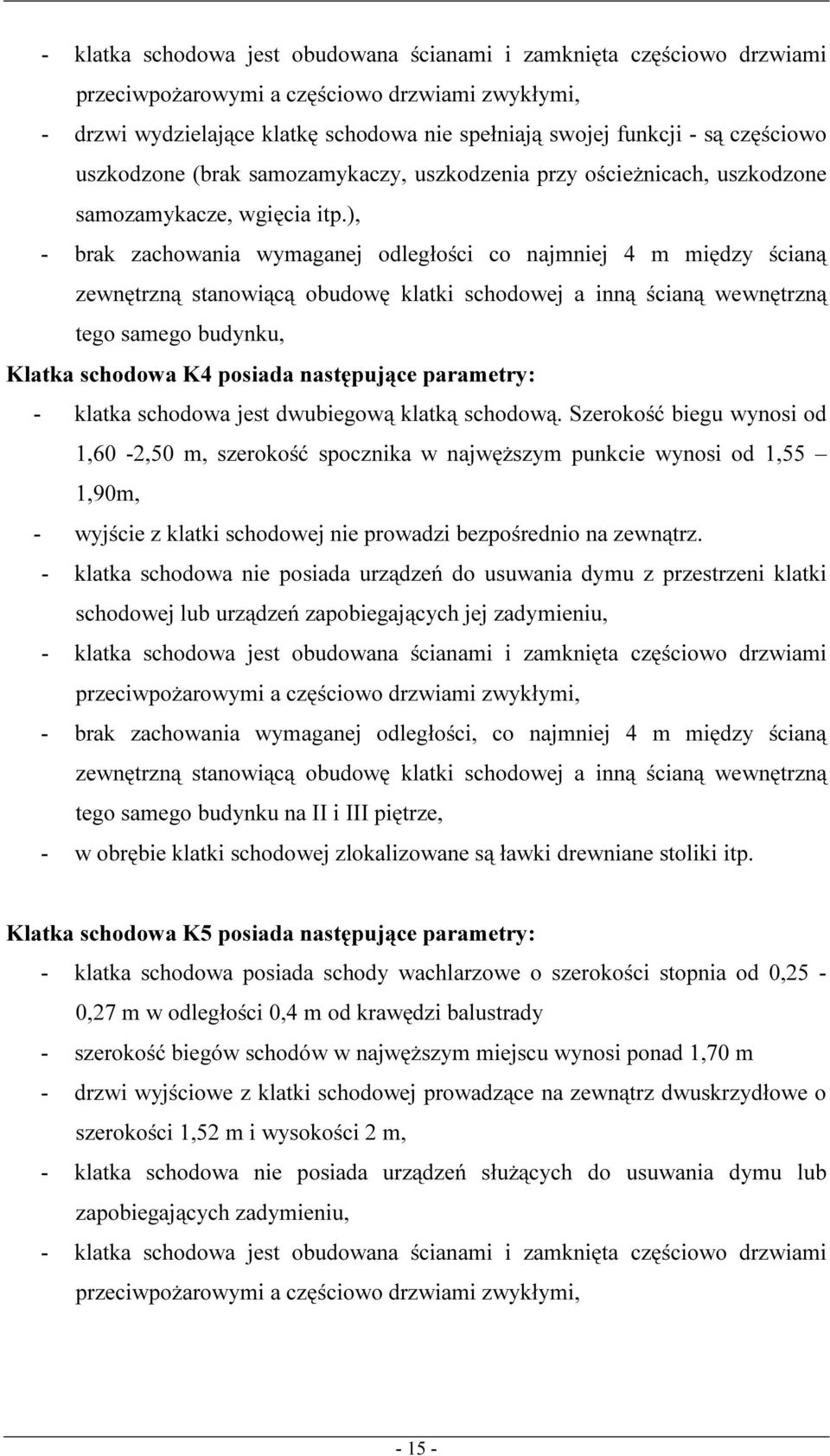

15 - klatka schodowa jest obudowana ścianami i zamknięta częściowo drzwiami przeciwpożarowymi a częściowo drzwiami zwykłymi, - drzwi wydzielające klatkę schodowa nie spełniają swojej funkcji - są częściowo uszkodzone (brak samozamykaczy, uszkodzenia przy ościeżnicach, uszkodzone samozamykacze, wgięcia itp.), - brak zachowania wymaganej odległości co najmniej 4 m między ścianą zewnętrzną stanowiącą obudowę klatki schodowej a inną ścianą wewnętrzną tego samego budynku, Klatka schodowa K4 posiada następujące parametry: - klatka schodowa jest dwubiegową klatką schodową. Szerokość biegu wynosi od 1,60-2,50 m, szerokość spocznika w najwęższym punkcie wynosi od 1,55 1,90m, - wyjście z klatki schodowej nie prowadzi bezpośrednio na zewnątrz. - klatka schodowa nie posiada urządzeń do usuwania dymu z przestrzeni klatki schodowej lub urządzeń zapobiegających jej zadymieniu, - klatka schodowa jest obudowana ścianami i zamknięta częściowo drzwiami przeciwpożarowymi a częściowo drzwiami zwykłymi, - brak zachowania wymaganej odległości, co najmniej 4 m między ścianą zewnętrzną stanowiącą obudowę klatki schodowej a inną ścianą wewnętrzną tego samego budynku na II i III piętrze, - w obrębie klatki schodowej zlokalizowane są ławki drewniane stoliki itp. Klatka schodowa K5 posiada następujące parametry: - klatka schodowa posiada schody wachlarzowe o szerokości stopnia od 0,25-0,27 m w odległości 0,4 m od krawędzi balustrady - szerokość biegów schodów w najwęższym miejscu wynosi ponad 1,70 m - drzwi wyjściowe z klatki schodowej prowadzące na zewnątrz dwuskrzydłowe o szerokości 1,52 m i wysokości 2 m, - klatka schodowa nie posiada urządzeń służących do usuwania dymu lub zapobiegających zadymieniu, - klatka schodowa jest obudowana ścianami i zamknięta częściowo drzwiami przeciwpożarowymi a częściowo drzwiami zwykłymi,

16 - drzwi wydzielające klatkę schodowa nie spełniają swojej funkcji - są częściowo uszkodzone (brak samozamykaczy, uszkodzenia przy ościeżnicach, uszkodzone samozamykacze, wgięcia itp.), - brak zachowania wymaganej odległości co najmniej 4 m między ścianą zewnętrzną stanowiącą obudowę klatki schodowej a inną ścianą wewnętrzną tego samego budynku, - szerokość przejścia przez kontrolę dostępu (kołowrotki) 0,57 0,60 m, Klatka schodowa K6 posiada następujące parametry: - klatka schodowa posiada schody wachlarzowe o szerokości stopnia od 0,25-0,27 m w odległości 0,4 m od krawędzi balustrady - szerokość biegów schodów w najwęższym miejscu wynosi ponad 1,70 m - drzwi wyjściowe z klatki schodowej prowadzące na zewnątrz dwuskrzydłowe o szerokości 1,52 m i wysokości 2 m, - na drodze ewakuacyjnej zastosowano kołowrotki o szerokości przejścia 0,60 m, - klatka schodowa nie posiada urządzeń służących do usuwania dymu lub zapobiegających zadymieniu, - klatka schodowa jest obudowana ścianami i zamknięta częściowo drzwiami przeciwpożarowymi a częściowo drzwiami zwykłymi, - drzwi wydzielające klatkę schodowa nie spełniają swojej funkcji - są częściowo uszkodzone (brak samozamykaczy, uszkodzenia przy ościeżnicach, uszkodzone samozamykacze, wgięcia itp.), - brak zachowania wymaganej odległości co najmniej 4 m między ścianą zewnętrzną stanowiącą obudowę klatki schodowej a inną ścianą wewnętrzną tego samego budynku, Ewakuacja w budynku zasadniczo prowadzi z pokoi zamkniętych drzwiami o nieznanej klasie odporności ogniowej na poziome drogi ewakuacyjne - korytarze o szerokości ponad 1,40 m i wysokości ponad 2,20 m. Zdarzają się przypadki zawężania szerokości korytarzy ewakuacyjnych w blokach nr 3 i 7 (na wszystkich kondygnacjach) poprzez skrzydła drzwi stanowiące wyjścia na drogę ewakuacyjną (otwierających się na korytarz) po ich całkowitym otwarciu. W obszarze studium języków obcych pomieszczenia nr 1,2,3 i 4 zamknięte są drzwiami przesuwnymi

17 Korytarze na poszczególnych kondygnacjach posiadają sufity podwieszone wykonane z materiałów o nieznanym stopniu palności. W blok 2 na III piętrze cześć korytarza posiada drewnianą okładzinę sufitu jak i ścian o nieznanym stopniu palności. Na poszczególnych kondygnacjach na korytarzach zlokalizowane są ławki i krzesła wykonane z materiałów o nieznanym stopniu palności oraz inne przedmioty będące na wyposażeniu budynku np. szafy pancerne II piętro W klatce schodowej w bloku 5 zlokalizowane są szatnie na II piętrze zamknięte drzwiami z oknem nad skrzydłem drzwi. Na poszczególnych kondygnacjach na korytarzach położone są wykładziny o nieznanym stopniu palności. Nie wszystkie korytarze i klatki schodowe oświetlone są światłem naturalnym. Długość przejścia ewakuacyjnego w żadnym pomieszczeniu nie jest przekroczona i mieści się w dopuszczalnej długości 40 m. Biorąc pod uwagę fakt, iż w budynku zlokalizowane są dwie kategorie zagrożenia ludzi ZL I i ZL III jak i brak jest podziału na odrębne strefy pożarowe dla poszczególnych funkcji dlatego więc obecnie w budynku długości dojścia ewakuacyjnego z najdalej usytuowanych w budynku pokoi biurowych liczona jest w odniesieniu do ZL I przy jednym kierunku dojścia (odległość liczona od najdalej usytuowanego wyjścia z pomieszczenia na najwyższej kondygnacji do wyjścia na zewnątrz z budynku). Biorąc pod uwagę układ komunikacyjny w budynku jak i rozmieszczenie klatek schodowych można stwierdzić, iż po wyjściu z każdego pomieszczenia (na wszystkich kondygnacjach z wyjątkiem piwnicy i parteru) istnieją dwa kierunki ewakuacji. Na parterze w blokach 3, 4 i 7 istnieją korytarze posiadające jeden kierunek ewakuacji. Długość dojścia z poszczególnych skrzydeł (na parterze) do klatki schodowej wynosi odpowiednio: Blok 3 ok. 25 m, Blok 4 ok. 24 m, Blok 7 (w kierunku klatki schodowej 5) ok. 20 m, Blok 7 (w kierunku klatki schodowej 6) ok. 35 m, Biorąc pod uwagę powyższe jak i fakt, iż obecnie cały budynek występuje w jednej strefie pożarowej ZL I można stwierdzić, iż występuje literalnie przekroczona dopuszczalna długość dojścia 10m

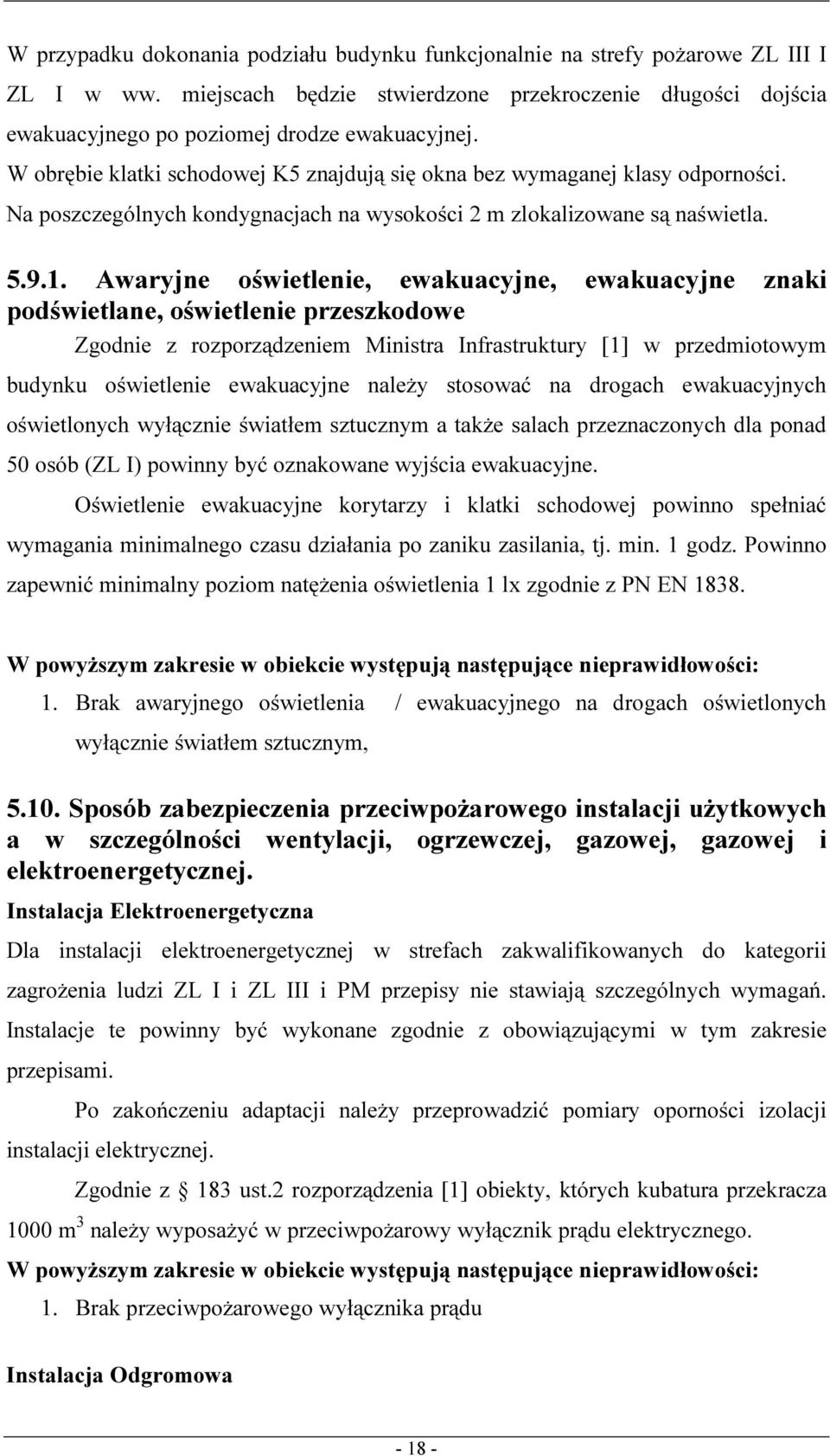

18 W przypadku dokonania podziału budynku funkcjonalnie na strefy pożarowe ZL III I ZL I w ww. miejscach będzie stwierdzone przekroczenie długości dojścia ewakuacyjnego po poziomej drodze ewakuacyjnej. W obrębie klatki schodowej K5 znajdują się okna bez wymaganej klasy odporności. Na poszczególnych kondygnacjach na wysokości 2 m zlokalizowane są naświetla Awaryjne oświetlenie, ewakuacyjne, ewakuacyjne znaki podświetlane, oświetlenie przeszkodowe Zgodnie z rozporządzeniem Ministra Infrastruktury [1] w przedmiotowym budynku oświetlenie ewakuacyjne należy stosować na drogach ewakuacyjnych oświetlonych wyłącznie światłem sztucznym a także salach przeznaczonych dla ponad 50 osób (ZL I) powinny być oznakowane wyjścia ewakuacyjne. Oświetlenie ewakuacyjne korytarzy i klatki schodowej powinno spełniać wymagania minimalnego czasu działania po zaniku zasilania, tj. min. 1 godz. Powinno zapewnić minimalny poziom natężenia oświetlenia 1 lx zgodnie z PN EN W powyższym zakresie w obiekcie występują następujące nieprawidłowości: 1. Brak awaryjnego oświetlenia / ewakuacyjnego na drogach oświetlonych wyłącznie światłem sztucznym, Sposób zabezpieczenia przeciwpożarowego instalacji użytkowych a w szczególności wentylacji, ogrzewczej, gazowej, gazowej i elektroenergetycznej. Instalacja Elektroenergetyczna Dla instalacji elektroenergetycznej w strefach zakwalifikowanych do kategorii zagrożenia ludzi ZL I i ZL III i PM przepisy nie stawiają szczególnych wymagań. Instalacje te powinny być wykonane zgodnie z obowiązującymi w tym zakresie przepisami. Po zakończeniu adaptacji należy przeprowadzić pomiary oporności izolacji instalacji elektrycznej. Zgodnie z 183 ust.2 rozporządzenia [1] obiekty, których kubatura przekracza 1000 m 3 należy wyposażyć w przeciwpożarowy wyłącznik prądu elektrycznego. W powyższym zakresie w obiekcie występują następujące nieprawidłowości: 1. Brak przeciwpożarowego wyłącznika prądu Instalacja Odgromowa

19 Budynek zgodnie z wymaganiami powinien być wyposażony w instalację odgromową. Instalacja wentylacyjna i klimatyzacja Wymagania przeciwpożarowe dla instalacji: Wentylacja ogólna powinna spełniać następujące wymagania: - Przewody wentylacyjne powinny być wykonane z materiałów niepalnych, a palne izolacje cieplne i akustyczne oraz inne palne okładziny przewodów wentylacyjnych mogą być stosowane tylko na zewnętrznej ich powierzchni w sposób zapewniający nierozprzestrzenianie ognia. - Odległość nieizolowanych przewodów wentylacyjnych od wykładzin i powierzchni palnych powinna wynosić co najmniej 0,5 m. - Drzwiczki rewizyjne stosowane w kanałach i przewodach wentylacyjnych powinny być wykonane z materiałów niepalnych. - Elastyczne elementy łączące, służące do połączenia sztywnych przewodów wentylacyjnych z elementami instalacji lub urządzeniami, z wyjątkiem wentylatorów, powinny być wykonane z materiałów co najmniej trudno zapalnych, posiadać długość nie większą niż 4 m, przy czym nie powinny być prowadzone przez elementy oddzielenia przeciwpożarowego. - Elastyczne elementy łączące wentylatory z przewodami wentylacyjnymi powinny być wykonane z materiałów co najmniej trudno zapalnych, przy czym ich długość nie powinna przekraczać 0,25 m. - Izolacje cieplne i akustyczne zastosowane w instalacjach: wodociągowej, kanalizacyjnej i ogrzewczej powinny być wykonane w sposób zapewniający nierozprzestrzenianie ognia. Instalacje wentylacji mechanicznej i klimatyzacji w budynkach, powinny spełniać następujące wymagania: - przewody wentylacyjne powinny być wykonane i prowadzone w taki sposób, aby w przypadku pożaru nie oddziaływały siłą większą niż 1 kn na elementy budowlane, a także aby przechodziły przez przegrody w sposób umożliwiający kompensacje wydłużeń przewodu, - zamocowania przewodów do elementów budowlanych powinny być wykonane z materiałów niepalnych, zapewniających przejęcie siły powstającej w przypadku pożaru w czasie nie krótszym niż wymagany dla klasy odporności ogniowej przewodu lub klapy odcinającej, - w przewodach wentylacyjnych nie należy prowadzić innych instalacji,

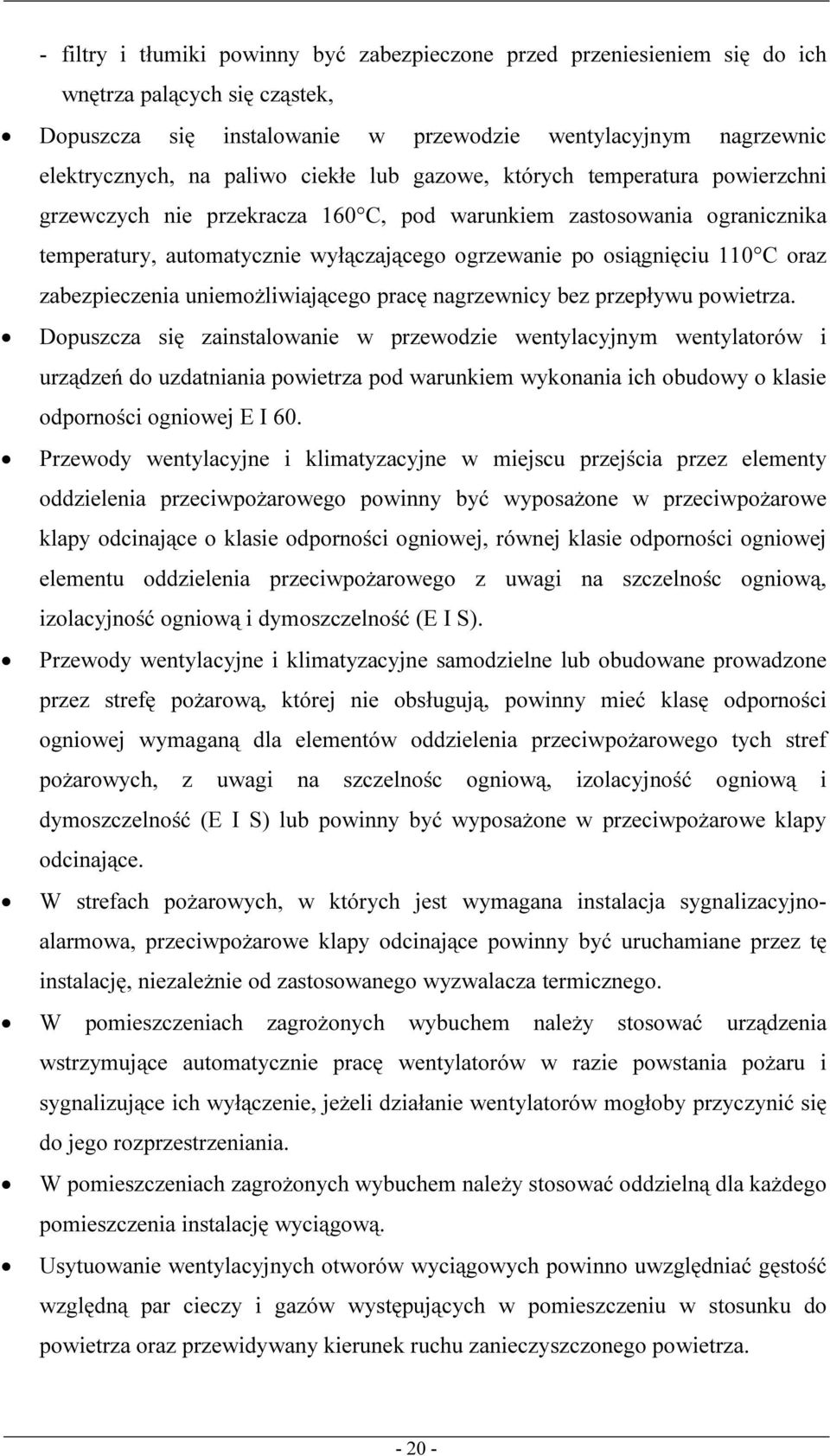

20 - filtry i tłumiki powinny być zabezpieczone przed przeniesieniem się do ich wnętrza palących się cząstek, Dopuszcza się instalowanie w przewodzie wentylacyjnym nagrzewnic elektrycznych, na paliwo ciekłe lub gazowe, których temperatura powierzchni grzewczych nie przekracza 160 C, pod warunkiem zastosowania ogranicznika temperatury, automatycznie wyłączającego ogrzewanie po osiągnięciu 110 C oraz zabezpieczenia uniemożliwiającego pracę nagrzewnicy bez przepływu powietrza. Dopuszcza się zainstalowanie w przewodzie wentylacyjnym wentylatorów i urządzeń do uzdatniania powietrza pod warunkiem wykonania ich obudowy o klasie odporności ogniowej E I 60. Przewody wentylacyjne i klimatyzacyjne w miejscu przejścia przez elementy oddzielenia przeciwpożarowego powinny być wyposażone w przeciwpożarowe klapy odcinające o klasie odporności ogniowej, równej klasie odporności ogniowej elementu oddzielenia przeciwpożarowego z uwagi na szczelnośc ogniową, izolacyjność ogniową i dymoszczelność (E I S). Przewody wentylacyjne i klimatyzacyjne samodzielne lub obudowane prowadzone przez strefę pożarową, której nie obsługują, powinny mieć klasę odporności ogniowej wymaganą dla elementów oddzielenia przeciwpożarowego tych stref pożarowych, z uwagi na szczelnośc ogniową, izolacyjność ogniową i dymoszczelność (E I S) lub powinny być wyposażone w przeciwpożarowe klapy odcinające. W strefach pożarowych, w których jest wymagana instalacja sygnalizacyjnoalarmowa, przeciwpożarowe klapy odcinające powinny być uruchamiane przez tę instalację, niezależnie od zastosowanego wyzwalacza termicznego. W pomieszczeniach zagrożonych wybuchem należy stosować urządzenia wstrzymujące automatycznie pracę wentylatorów w razie powstania pożaru i sygnalizujące ich wyłączenie, jeżeli działanie wentylatorów mogłoby przyczynić się do jego rozprzestrzeniania. W pomieszczeniach zagrożonych wybuchem należy stosować oddzielną dla każdego pomieszczenia instalację wyciągową. Usytuowanie wentylacyjnych otworów wyciągowych powinno uwzględniać gęstość względną par cieczy i gazów występujących w pomieszczeniu w stosunku do powietrza oraz przewidywany kierunek ruchu zanieczyszczonego powietrza

21 W obiekcie stwierdzono: Braku przepustów instalacyjnych w elementach oddzielenia przeciwpożarowego (ściany, stropy), które powinny mieć klasę odporności ogniowej (E I) wymaganą dla tych elementów. Instalacja wodno-kanalizacyjna Przewody kanalizacyjne i wodociągowe mogą stanowić drogę rozprzestrzeniania się pożaru miedzy strefami pożarowymi zarówno w poziomie jak i w pionie budynku. Szczególnie dotyczy to przewodów wykonanych z materiałów palnych. Z uwagi na to zagrożenie, przy prowadzeniu instalacji wodociągowych i kanalizacyjnych zostaną wykonane odpowiednie zabezpieczenia przeciwpożarowe. Przewody instalacyjne przechodzące przez granice stref pożarowych i przegrody budowlane w klasie EI 60 lub REI 60 pomieszczeń wydzielonych pożarowo zostaną zabezpieczone przed możliwością przeniesienia pożaru. Otwory w oddzieleniach przeciwpożarowych przez, które prowadzone są przewody instalacyjne wykonane z materiałów niepalnych (stalowe, żeliwne) lub przewody palne o średnicy nie przekraczającej 40 mm będą uszczelnione ogniochronnymi masami zgodnie z odpowiednimi Aprobatami Technicznymi. Przewody z rur palnych średnicy większej niż DN 40 będą wyposażone w odpowiednie pierścienie przeciwpożarowe. W przypadku przejścia przewodu wykonanego z materiału palnego o średnicy większej niż 40 mm przez stropy, pierścienie przeciwpożarowe będą montowane na przewodach od dołu stropu. Uwaga: Zabezpieczenie przeciwpożarowe przejść instalacyjnych nie dotyczy pojedynczych przewodów prowadzonych przez pomieszczenia higieniczno-sanitarne oraz przejść instalacyjnych prowadzonych przez obudowę szachtów instalacyjnych a także przez stropy oddzielające kondygnacje mieszkalne jeżeli średnica przewodów instalacyjnych nie przekracza 40 mm Dobór urządzeń przeciwpożarowych w obiekcie Instalacja sygnalizacji pożaru W rozporządzeniu [2] określono rodzaj obiektów, które należy wyposażać w instalację sygnalizacji pożarowej, wymóg ten nie dotyczy budynku stanowiącego przedmiot opracowania

22 Dźwiękowy System ostrzegawczy W rozporządzeniu [2] określono rodzaj obiektów, które należy wyposażać w dźwiękowy system ostrzegawczy, wymóg ten nie dotyczy budynku stanowiącego przedmiot opracowania Instalacja wodociągowa przeciwpożarowa W budynku, zgodnie z rozdziałem 5 rozporządzenia MSWiA [2] powinny być stosowane jako punkty poboru wody do celów przeciwpożarowych hydranty wewnętrzne z wężem półsztywnym 25. Przy wejściu do pomieszczeń magazynowych lub technicznych o powierzchni przekraczającej 200 m 2 i gęstości obciążenia ogniowego przekraczającej 500 MJ/m 2, usytuowanych w strefie pożarowej zakwalifikowanej do kategorii zagrożenia ludzi ZL I, ZL III, znajdującej się w budynku średniowysokim należy stosować hydranty 52; W obiekcie stwierdzono: Wyposażenie budynku w instalację wodociągową przeciwpożarową z hydrantami 25 i 52 z wężem płasko składanym, Prądownice zastosowane przy hydrantach są niezgodne a wymaganiami Polskich Norm w tym zakresie, W większości szafek brak prądownic i węży, Niektóre zawory hydrantów 52 usadowione są na wysokości ponad dopuszczalną wysokość1,45 m. Brak aktualnych przeglądów, prób ciśnienia i wydajności. Hydranty 52 zainstalowane są również w strefach zaliczonych do kategorii ZL, Hydranty zlokalizowane w przestrzeniach klatek schodowych, Na III piętrze jeden zawór 52 przerobiony na kran, Zastosowanie szkła zwykłego w drzwiczkach szafki hydrantowej w miejscu służącym do awaryjnego otwarcia, Instalacja wodociągowa przeciwpożarowa połączona z instalacją bytową rurami PCV, Zapotrzebowanie wody do wewnętrznego gaszenia pożaru dla strefy ZL wynosi 2 dm 3 /s. Wymagana jest jednoczesność poboru wody z dwóch hydrantów Ø 25 tj. 2 x 1 dm 3 /s każdy

23 Urządzenia do usuwania dymu lub urządzenia do zapobiegania przed zadymieniem klatki schodowej Na podstawie rozporządzenia Ministra Infrastruktury [1] klatki schodowej w budynku powinny być wyposażone w urządzenia służące do usuwania dymu lub zapobiegające zadymieniu. W obiekcie stwierdzono: Brak urządzeń służących do usuwania dymu lub zapobiegających zadymieniu na klatkach schodowych Dźwigi przystosowane dla ekip ratowniczych W rozporządzeniu [1] określono rodzaj obiektów, które należy wyposażać w dźwig przystosowany dla ekip ratowniczych, wymóg ten nie dotyczy budynku stanowiącego przedmiot opracowania Podręczny sprzęt pożarniczy i tablice pożarnicze. Przy doborze i rozmieszczeniu podręcznego sprzętu gaśniczego w budynku należy uwzględnić przepisy Rozporządzenia [2]. W strefach pożarowych zaliczonych do kategorii zagrożenia ludzi ZLI i ZL III na każde 100 m 2 powierzchni strefy pożarowej w budynku powinna przypadać jedna jednostka masy środka gaśniczego 2 kg (lub 3 dm 3 ) zawartego w gaśnicach dopuszcza się według w/w parametrów wielkości gaśnic dostępne w handlu, posiadające świadectwo dopuszczenia do stosowania w ochronie przeciwpożarowej. W strefie pożarowej PM na każde 300 m 2 powierzchni strefy pożarowej w budynku powinna przypadać jedna jednostka masy środka gaśniczego 2 kg (lub 3 dm 3 ) zawartego w gaśnicach dopuszcza się według w/w parametrów wielkości gaśnic dostępne w handlu, posiadające świadectwo dopuszczenia do stosowania w ochronie przeciwpożarowej. Budynek wyposażony jest w gaśnice GP 6x, GP4 x, oraz GS 5x. brak aktualnego przeglądu konserwacyjnego jak również brak ważności badan UDT dla zbiorników gaśnic proszkowych GP6x

24 5.13. Przeciwpożarowe zaopatrzenie wodne Zgodnie z wymaganiami przepisów [3] 5 ust. 1 pkt. 2, dla przedmiotowego budynku do zewnętrznego gaszenia pożaru należy zapewnić wodę w ilości min. 20 l/s, źródłem zaopatrzenia w wodę jest sieć hydrantowa z hydrantami zlokalizowanymi w odległości pierwszy hydrant do 75 m od budynku Drogi pożarowe Do budynku zapewniony jest dojazd ul. Kaliskiego i dalej układem dróg dojazdowych. Droga nie spełnia ww. wymagań w zakresie braku przebiegu drogi pożarowej wzdłuż dłuższych dwóch stron budynku z uwagi na szerokość budynku ponad 60 m. Istnieje jednak możliwość podjazdu pod budynek (główne wejście) jak również istnieje możliwość wjazdu na wewnętrzny dziedziniec. Budynek położony jest w rejonie działania (operacyjnym) Jednostki Ratowniczo- Gaśniczej JRG 7 KM PSP m. st. Warszawy mieszczącej się przy ul. Powstańców Śląskich w Warszawie Wystrój wnętrz W strefie pożarowej ZL I, stosowanie do wykończenia wnętrz materiałów i wyrobów łatwo zapalnych, których produkty rozkładu termicznego są bardzo toksyczne lub intensywnie dymiące, jest zabronione. W przypadku stosowania materiałów wykończeniowych luźno zwisających, w szczególności w kurtynach, zasłonach, draperiach, kotarach oraz żaluzjach, za łatwo zapalne uważa się materiały, których właściwości określone w badaniach zgodnych z Polskimi Normami odnoszącymi się do zapalności i rozprzestrzeniania płomienia przez wyroby włókiennicze, nie spełniają co najmniej jednego z kryteriów: 1) t i 4s, 2) t s 30s, 3) nie następuje przepalenie trzeciej nitki, 4) nie występują płonące krople. Na drogach komunikacji ogólnej, służących celom ewakuacji, stosowanie materiałów i wyrobów budowlanych łatwo zapalnych jest zabronione

25 W pomieszczeniach, przeznaczonych do jednoczesnego przebywania ponad 50 osób, stosowanie łatwo zapalnych przegród, stałych elementów wyposażenia i wystroju wnętrz oraz wykładzin podłogowych jest zabronione. Okładziny sufitów oraz sufity podwieszone należy wykonywać z materiałów niepalnych tj. posiadających klasę reakcji na ogień A1; A2-s1, d0; A2-s2, d0 ; A2-s3, d0 ; lub niezapalnych, tj. posiadających klasę reakcji na ogień A2-s1, d1; A2-s2, d1 ; A2-s3, d1; A2-s1, d2 ; A2-s2, d2; A2-s3, d2 ; B-s1, d0; B-s2, d0; B-s3, d0; B-s1, d1; B-s2, d1; B-s3, d1; B-s1, d2; B-s2, d2; B-s3, d2; niekapiących i nieodpadających pod wpływem ognia. Palne elementy wystroju wnętrz budynku, przez które lub obok których są prowadzone przewody ogrzewcze, wentylacyjne, dymowe lub spalinowe, powinny być zabezpieczone przed możliwością zapalenia lub zwęglenia W obiekcie stwierdzono: Na korytarzach występują sufity podwieszane o nieznanym stopniu palności. Na korytarzach występują krzesła i szafy. Na korytarzu znajduje się obudowa sufity z materiałów drewnopochodnych o nieznanym stopniu palności. W klatkach schodowych przechodzą przewody w osłonach wykonanych z materiałów o nieznanym stopniu palności. W salach i aulach wykładowych występują elementy drewniane wykorzystywane jako stopnie Inne W obiekcie stwierdzono: obiekt oznakowany znakami ewakuacyjnymi i bezpieczeństwa, podczas wizji lokalnej stwierdzono miejsca z błędnym oznakowaniem jak również miejsca z brakiem znaków wskazujących kierunki ewakuacji, brak znaków gaśnic, brak oznakowania drzwi przeciwpożarowych, występowanie sufitów podwieszanych na drogach ewakuacyjnych wykonanych z materiałów drewnopochodnych o nieznanym stopniu palności, występowanie wykładzin podłogowych na drogach ewakuacyjnych o nieznanym stopniu palności,

26 brak aktualnych przeglądów istniejących urządzeń przeciwpożarowych występujących w budynku (hydranty 25 i 52), brak aktualnych przeglądów gaśnic w obiekcie, drzwi przeciwpożarowe wydzielające klatki schodowe na poszczególnych kondygnacjach nie spełniają swojej funkcji z uwagi na brak samozamykaczy, z powodu uszkodzeń mechanicznych (wgniecenia) jak również z powodu braku regulacji siły domknięcia w samozamykaczach, drzwi przeciwpożarowe otwarte zaklinowane, brak przepustów przeciwpożarowych w elementach budynku stanowiących wydzielenia przeciwpożarowe, brak wydzieleń drzwiami przeciwpożarowymi pomieszczeń technicznych takich jak rozdzielenia elektryczna, brak zabezpieczenia tranzytu kabli elektrycznych na parterze kable prowadzone w plastikowej obudowie, 6. ZAKRES NIEZGODNOŚCI Z PRZEPISAMI. W związku z przeprowadzoną analizą zabezpieczenia przeciwpożarowego budynku, ustalono, że nie spełnia on wymagań obowiązujących przepisów techniczno budowlanych jak i przeciwpożarowych Wskazanie wszystkich występujących w budynku niezgodności z przepisami techniczno budowlanymi i przeciwpożarowych. Biorąc powyższe pod uwagę uznaje się, że w myśl w/w kryteriów w budynku 100 Wojkowej Akademii Technicznej im. Jarosława Dąbrowskiego przy ul. Gen. Sylwestra Kaliskiego 2 w Warszawie występują warunki stanowiące kryterium zakwalifikowania budynku jako zagrażającego życiu ludzi. Zagrożenie dla życia ludzi wynika z faktu: 1. Występowania na drogach ewakuacyjnych (korytarzach, holach) okładziny sufitu lub sufitu podwieszonego z materiału o nieznanym stopniu palności jak również występowanie wykładziny podłogowej o nieznanym stopniu palności 2. Braku awaryjnego oświetlenia ewakuacyjnego. 3. Przekroczenie długości dojścia o ponad 100%

27 4. Braku zastosowania na klatkach schodowych urządzeń służących do usuwania dymu lub zabezpieczających przed zadymieniem. 7.2 Inne nieprawidłowości z zakresu ochrony przeciwpożarowej W zakresie stref pożarowych i wydzieleń budynku 1. Brak wydzielenia za pomocą elementów oddzieleń przeciwpożarowych (ścian, stropów i drzwi) sal wykładowych od części administracyjno - dydaktycznej i adaministracyjnej co stanowi niezgodność z 209 ust.2 [4] Biorąc pod uwagę ww. niezgodność należy stwierdzić, że aktualnie wszystkie części w rozpatrywanym obiekcie stanowią jedną strefę pożarową a zatem cały budynek powinien spełniać wymagania jak dla budynku średniowysokiego SW zakwalifikowany do kategorii zagrożenia ludzi ZL I z uwagi na, ostrzejsze wymagania stawiane dla strefy pożarowej ZL I niż ZL III. Strefy pożarowe zaliczone, z uwagi na przeznaczenie i sposób użytkowania, do więcej niż jednej kategorii zagrożenia ludzi, powinny spełniać wymagania określone dla każdej z tych kategorii. 2. Budynek posiada powierzchnię 26770,00 m 2 i jest przekroczona dopuszczalna powierzchnia strefy pożarowej 5000 m 2 stawianej dla budynku średniowysokiego zakwalifikowanego do ZL I i ZL III co stanowi niezgodność z 227 ust.1 [4] 3. Brak wydzielenia drzwiami przeciwpożarowymi o klasie odporności ogniowej EI 60 pomieszczeń technicznych i magazynowych co stanowi niezgodność z 209 ust.3 [4] 4. Brak jest przepustów instalacyjnych w elementach oddzielenia przeciwpożarowego (ściana przeciwpożarowa na granicy stref pożarowych) w klasie odporności ogniowej (E I) wymaganej dla tych elementów co stanowi niezgodność z 234 ust.1 [4]. W zakresie ewakuacji 1. Stwierdzono prowadzenie ewakuacji z klatki schodwej K1 przez hol spełniający funkcje uzupełniające do funkcji wynikających z przeznaczenia budynku recepcyjną (oficer dyżurny), jednak hol nie spełnia wymagań przepisów z uwagi na fakt, iż:

28 - nie jest oddzielony od poziomych dróg komunikacji ogólnej, tak jak jest to wymagane dla klatki schodowej, - wolna szerokość drogi ewakuacyjnej nie jest co najmniej o 50% większa od szerokości poziomej drogi ewakuacyjnej w budynku, prowadzącej do tego wyjścia, - wysokość holu w miejscu, w którym przebiega droga ewakuacyjna, nie jest równa 3,3 m, - niezachowanie wymaganej szerokosći wyjścia ewakuacyjnego z holu o co najmniej 50% większej od szerokości wymaganej jest 1,50 m przy wymaganej szerokości co najmniej 1,80 m. Powyższe stanowi niezgodność z wymaganiami stawianymi przez 256 ust. 6 [4] 2. Stwierdzono niezachowanie wymaganej szerokości co najmniej 0,9 m dla skrzydła drzwi ewakuacyjnych dwuskrzydłowych - powyższe stanowi niezgodność z 239 ust.4 [4] 3. Stwierdzono niezachowanie wymaganej szerokosci skrzydeł co najmniej 0,9 m dla drzwi ewakuacyjnych jednoskrzydłowych powyższe stanowi niezgodność z 239 ust.4 [4] 4. Stwierdzono brak wyjścia bezpośrednio na zewnątrz budynku z klatki schodwej jak również nie zapewniono wyjścia poziomymi drogami komunikacji ogólnej, których obudowa odpowiada wymaganiom jak dla klatki schodwej co stanowi niezgodnośc z z 256 ust.5 [4] 5. Stwierdzono zawężanie szerokości dróg ewakucyjnych po całkowitym otwarciu skrzydła drzwi stanowiących wyjście z pomieszczeń na drogę ewakuacyjną co stanowi niezgodność z 242 ust.4 [4]. 6. Stwierdzono, że w salach wykładowych 308 i 309 (przeznaczonych do przebywania ponad 56 osób) znajdują się jedne drzwi o szeroksoći 1,50 m co stanowi naruszenie 238 pkt.1 [4]. 7. Stwierdzono brak zachowania wymaganej odległości co najmniej 4 m między ścianą zewnętrzną stanowiącą obudowę klatek schodowych a inną ścianą wewnętrzną tego samego budynku co stanowi naruszenie 249 ust. 6 [4]
