PROJEKT WYKONAWCZY ZABEZPIECZENIE PRZECIWPOŻAROWE DLA BUDYNKU ZAKŁADU UBEZPIECZEŃ SPOŁECZNYCH UL. WŁADYSŁAWA ŁOKIETKA 13 W LUBANIU

Transkrypt

1 ZABEZPIECZENIE PRZECIWPOŻAROWE DLA BUDYNKU ZAKŁADU UBEZPIECZEŃ SPOŁECZNYCH UL. WŁADYSŁAWA ŁOKIETKA 13 W LUBANIU Inwestor: Adres inwestycji: Branża: Zakład Ubezpieczeń Społecznych Pl. Grunwaldzki Wałbrzych Zakład Ubezpieczeń Społecznych ul. Władysława Łokietka Lubań Budowlana Jednostka projektująca: Engee Pro4U Sp. z o.o. Projektował: mgr inż. Tadeusz Wasilewski ST 59/75 Opracował: Artur Czuba Warszawa, czerwiec 2010 Strona 1 z 14

2 Spis treści: 1. Dane ogólne Przedmiot opracowania Przepisy i dokumenty związane z opracowaniem Podstawy do opracowania dokumentacji Cel i efekt oraz ewentualne zagroŝenia Opis stanu istniejącego Zakres robót Opis techniczny Zestawienie drzwi i scianek Wnioski i uwagi końcowe Spis rysunków Oświadczenie projektanta Uprawnienia projektanta Rysunki Strona 2 z 14

3 1. Dane ogólne 1.1. Nazwa i adres inwestora: Zakład Ubezpieczeń Społecznych Pl. Grunwaldzki Wałbrzych 1.2. Nazwa i adres jednostki projektowej: 1.3. Podstawa wykonania opracowania: - umowa z inwestorem 1.4. Tytuł opracowania nadany przez inwestora: Wydzielenie stref pożarowych w budynku Zakładu Ubezpieczeń Zdrowotnych przy ul. Władysława Łokietka 13 w 2. Przedmiot opracowania Przedmiotem opracowania jest dokumentacja projektowa w zakresie wykonania wydzielenia zabezpieczenia przeciwpożarowego od piwnicy do I piętra budynku ZUS w. 3. Przepisy i dokumenty związane z opracowaniem 1/ Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie z dnia 12 kwietnia 2002 r. 2/ Rozporządzenie Ministra Infrastruktury z dnia 12 marca 2009 r. zmieniające rozporządzenie w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. 3/ Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 07 czerwca 2010r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów. 3/ Kod i nazwa robót określona w CPV roboty budowlane roboty remontowe i renowacyjne Strona 3 z 14

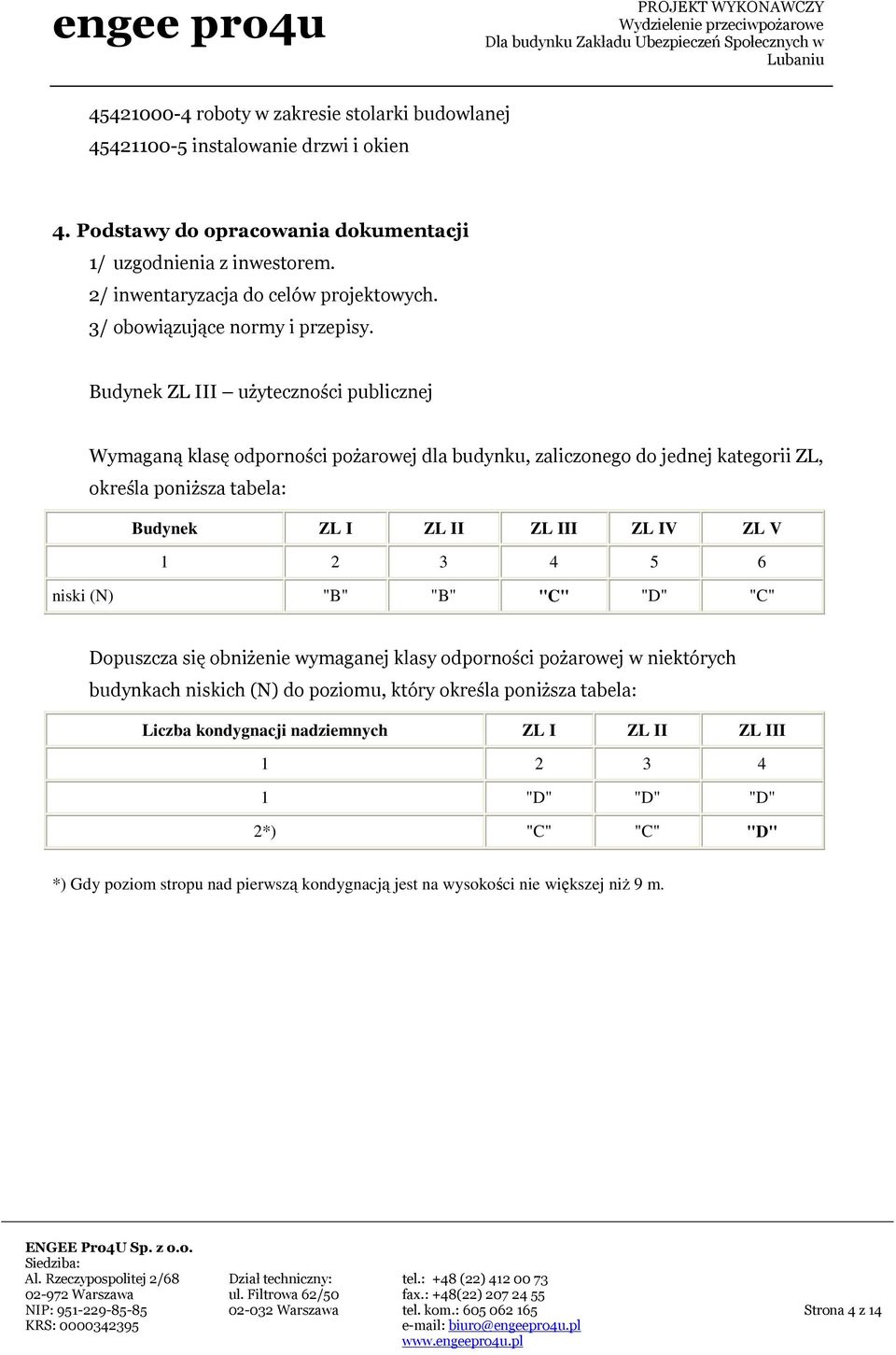

4 roboty w zakresie stolarki budowlanej instalowanie drzwi i okien 4. Podstawy do opracowania dokumentacji 1/ uzgodnienia z inwestorem. 2/ inwentaryzacja do celów projektowych. 3/ obowiązujące normy i przepisy. Budynek ZL III użyteczności publicznej Wymaganą klasę odporności pożarowej dla budynku, zaliczonego do jednej kategorii ZL, określa poniższa tabela: Budynek ZL I ZL II ZL III ZL IV ZL V niski (N) "B" "B" "C" "D" "C" Dopuszcza się obniżenie wymaganej klasy odporności pożarowej w niektórych budynkach niskich (N) do poziomu, który określa poniższa tabela: Liczba kondygnacji nadziemnych ZL I ZL II ZL III "D" "D" "D" 2*) "C" "C" "D" *) Gdy poziom stropu nad pierwszą kondygnacją jest na wysokości nie większej niŝ 9 m. Strona 4 z 14

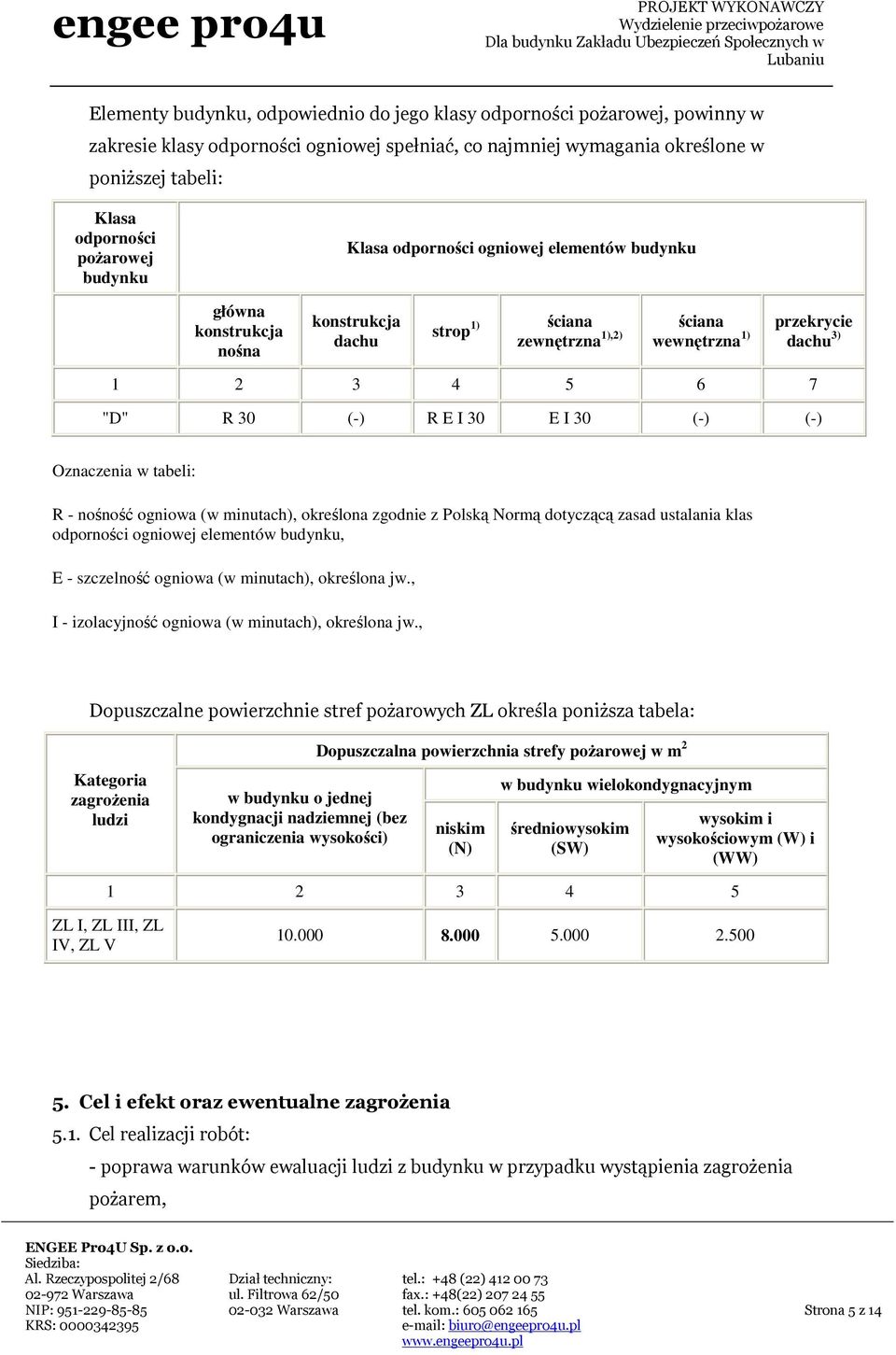

5 Elementy budynku, odpowiednio do jego klasy odporności pożarowej, powinny w zakresie klasy odporności ogniowej spełniać, co najmniej wymagania określone w poniższej tabeli: Klasa odporności poŝarowej budynku Klasa odporności ogniowej elementów budynku główna konstrukcja nośna konstrukcja dachu strop 1) ściana zewnętrzna 1),2) ściana wewnętrzna 1) przekrycie dachu 3) "D" R 30 (-) R E I 30 E I 30 (-) (-) Oznaczenia w tabeli: R - nośność ogniowa (w minutach), określona zgodnie z Polską Normą dotyczącą zasad ustalania klas odporności ogniowej elementów budynku, E - szczelność ogniowa (w minutach), określona jw., I - izolacyjność ogniowa (w minutach), określona jw., Dopuszczalne powierzchnie stref pożarowych ZL określa poniższa tabela: Kategoria zagroŝenia ludzi w budynku o jednej kondygnacji nadziemnej (bez ograniczenia wysokości) Dopuszczalna powierzchnia strefy poŝarowej w m 2 niskim (N) w budynku wielokondygnacyjnym średniowysokim (SW) wysokim i wysokościowym (W) i (WW) ZL I, ZL III, ZL IV, ZL V Cel i efekt oraz ewentualne zagrożenia 5.1. Cel realizacji robót: - poprawa warunków ewaluacji ludzi z budynku w przypadku wystąpienia zagrożenia pożarem, Strona 5 z 14

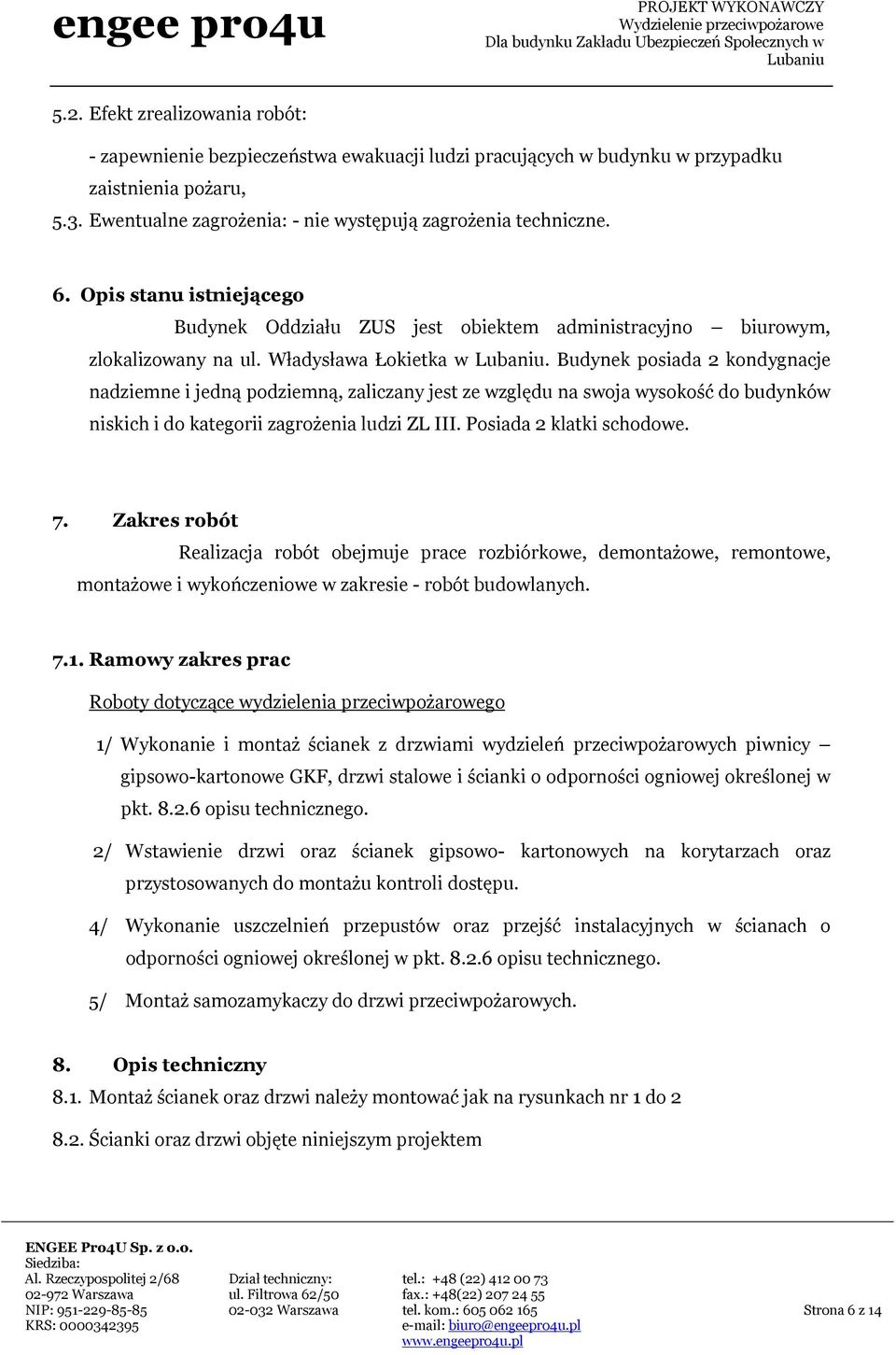

6 5.2. Efekt zrealizowania robót: - zapewnienie bezpieczeństwa ewakuacji ludzi pracujących w budynku w przypadku zaistnienia pożaru, 5.3. Ewentualne zagrożenia: - nie występują zagrożenia techniczne. 6. Opis stanu istniejącego Budynek Oddziału ZUS jest obiektem administracyjno biurowym, zlokalizowany na ul. Władysława Łokietka w. Budynek posiada 2 kondygnacje nadziemne i jedną podziemną, zaliczany jest ze względu na swoja wysokość do budynków niskich i do kategorii zagrożenia ludzi ZL III. Posiada 2 klatki schodowe. 7. Zakres robót Realizacja robót obejmuje prace rozbiórkowe, demontażowe, remontowe, montażowe i wykończeniowe w zakresie - robót budowlanych Ramowy zakres prac Roboty dotyczące wydzielenia przeciwpożarowego 1/ Wykonanie i montaż ścianek z drzwiami wydzieleń przeciwpożarowych piwnicy gipsowo-kartonowe GKF, drzwi stalowe i ścianki o odporności ogniowej określonej w pkt opisu technicznego. 2/ Wstawienie drzwi oraz ścianek gipsowo- kartonowych na korytarzach oraz przystosowanych do montażu kontroli dostępu. 4/ Wykonanie uszczelnień przepustów oraz przejść instalacyjnych w ścianach o odporności ogniowej określonej w pkt opisu technicznego. 5/ Montaż samozamykaczy do drzwi przeciwpożarowych. 8. Opis techniczny 8.1. Montaż ścianek oraz drzwi należy montować jak na rysunkach nr 1 do Ścianki oraz drzwi objęte niniejszym projektem Strona 6 z 14

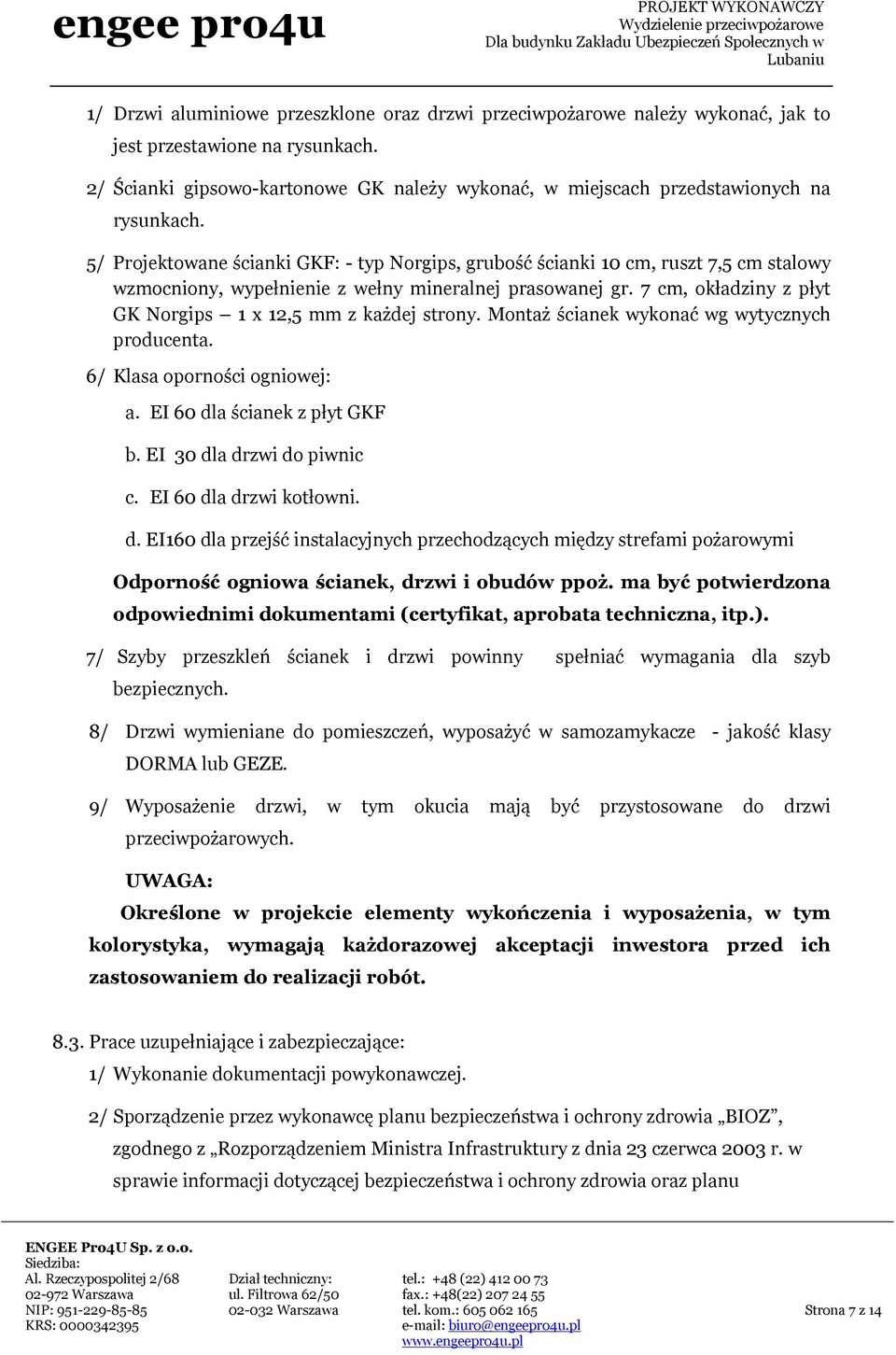

7 1/ Drzwi aluminiowe przeszklone oraz drzwi przeciwpożarowe należy wykonać, jak to jest przestawione na rysunkach. 2/ Ścianki gipsowo-kartonowe GK należy wykonać, w miejscach przedstawionych na rysunkach. 5/ Projektowane ścianki GKF: - typ Norgips, grubość ścianki 10 cm, ruszt 7,5 cm stalowy wzmocniony, wypełnienie z wełny mineralnej prasowanej gr. 7 cm, okładziny z płyt GK Norgips 1 x 12,5 mm z każdej strony. Montaż ścianek wykonać wg wytycznych producenta. 6/ Klasa oporności ogniowej: a. EI 60 dla ścianek z płyt GKF b. EI 30 dla drzwi do piwnic c. EI 60 dla drzwi kotłowni. d. EI160 dla przejść instalacyjnych przechodzących między strefami pożarowymi Odporność ogniowa ścianek, drzwi i obudów ppoż. ma być potwierdzona odpowiednimi dokumentami (certyfikat, aprobata techniczna, itp.). 7/ Szyby przeszkleń ścianek i drzwi powinny spełniać wymagania dla szyb bezpiecznych. 8/ Drzwi wymieniane do pomieszczeń, wyposażyć w samozamykacze - jakość klasy DORMA lub GEZE. 9/ Wyposażenie drzwi, w tym okucia mają być przystosowane do drzwi przeciwpożarowych. UWAGA: Określone w projekcie elementy wykończenia i wyposażenia, w tym kolorystyka, wymagają każdorazowej akceptacji inwestora przed ich zastosowaniem do realizacji robót Prace uzupełniające i zabezpieczające: 1/ Wykonanie dokumentacji powykonawczej. 2/ Sporządzenie przez wykonawcę planu bezpieczeństwa i ochrony zdrowia BIOZ, zgodnego z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu Strona 7 z 14

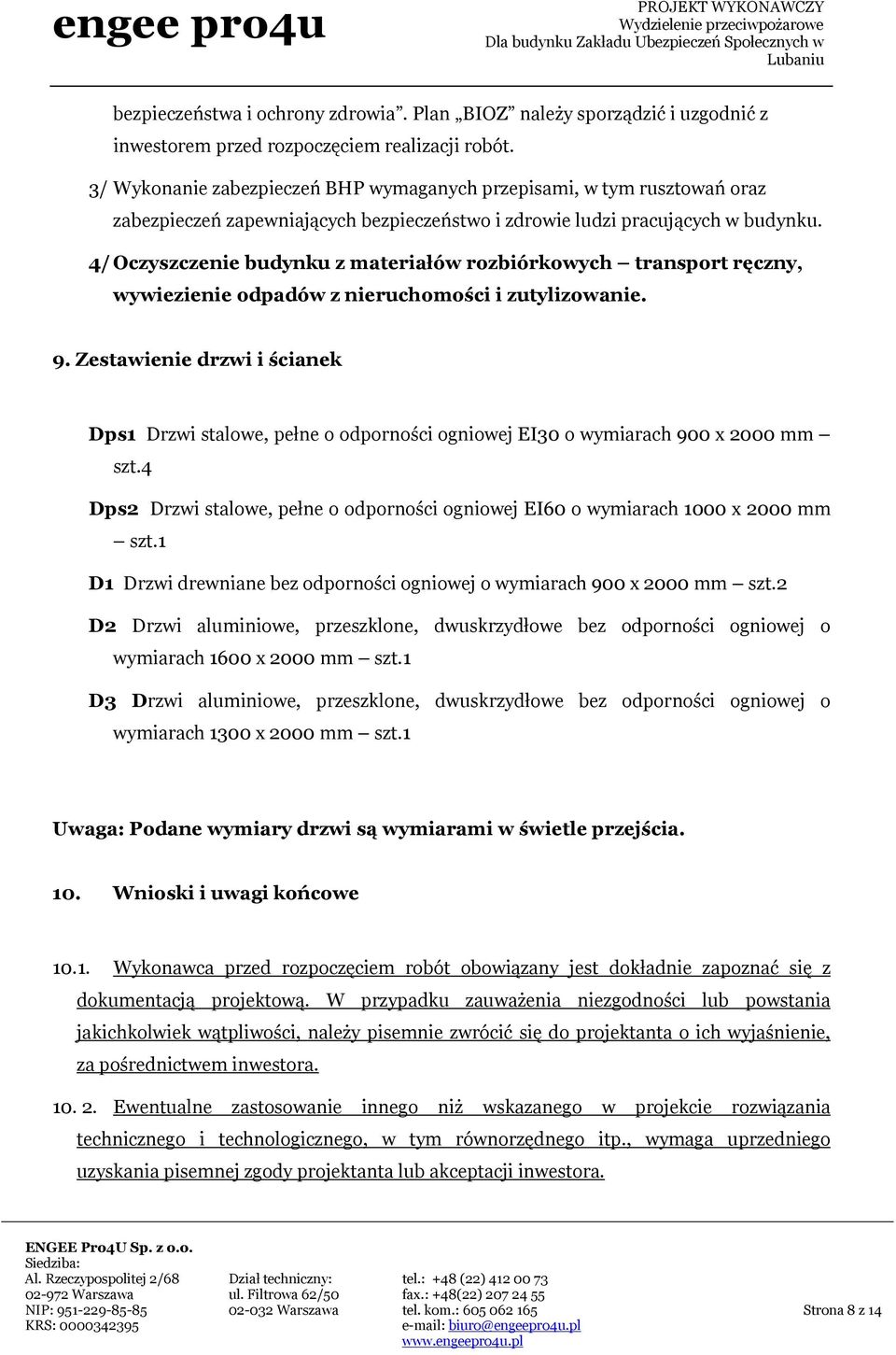

8 bezpieczeństwa i ochrony zdrowia. Plan BIOZ należy sporządzić i uzgodnić z inwestorem przed rozpoczęciem realizacji robót. 3/ Wykonanie zabezpieczeń BHP wymaganych przepisami, w tym rusztowań oraz zabezpieczeń zapewniających bezpieczeństwo i zdrowie ludzi pracujących w budynku. 4/ Oczyszczenie budynku z materiałów rozbiórkowych transport ręczny, wywiezienie odpadów z nieruchomości i zutylizowanie. 9. Zestawienie drzwi i ścianek Dps1 Drzwi stalowe, pełne o odporności ogniowej EI30 o wymiarach 900 x 2000 mm szt.4 Dps2 Drzwi stalowe, pełne o odporności ogniowej EI60 o wymiarach 1000 x 2000 mm szt.1 D1 Drzwi drewniane bez odporności ogniowej o wymiarach 900 x 2000 mm szt.2 D2 Drzwi aluminiowe, przeszklone, dwuskrzydłowe bez odporności ogniowej o wymiarach 1600 x 2000 mm szt.1 D3 Drzwi aluminiowe, przeszklone, dwuskrzydłowe bez odporności ogniowej o wymiarach 1300 x 2000 mm szt.1 Uwaga: Podane wymiary drzwi są wymiarami w świetle przejścia. 10. Wnioski i uwagi końcowe Wykonawca przed rozpoczęciem robót obowiązany jest dokładnie zapoznać się z dokumentacją projektową. W przypadku zauważenia niezgodności lub powstania jakichkolwiek wątpliwości, należy pisemnie zwrócić się do projektanta o ich wyjaśnienie, za pośrednictwem inwestora Ewentualne zastosowanie innego niż wskazanego w projekcie rozwiązania technicznego i technologicznego, w tym równorzędnego itp., wymaga uprzedniego uzyskania pisemnej zgody projektanta lub akceptacji inwestora. Strona 8 z 14

9 Wymiary podane w dokumentacji projektowej należy przed przystąpieniem do realizacji robót obowiązkowo sprawdzić na zgodność z rzeczywistymi wymiarami w budynku, a w szczególności dotyczy to wykonania ścianek aluminiowych przeszklonych, i drzwi W przypadku wystąpienia rozbieżności pomiędzy zapisami zamieszczonymi w projekcie, a zapisami pozostałych elementach dokumentacji (specyfikacji technicznej wykonania i odbioru robót budowlanych i przedmiarach robót), obowiązujące są zapisy zamieszczone w projekcie Zakres rzeczowy i ilościowy składający się na realizację robót oraz obowiązujący do przetargu określają projekt wykonawczy, przedmiary robót określają tylko czynności technologiczne Wszystkie użyte produkty, materiały i technologie powinny posiadać wymagane atesty i świadectwa dopuszczenia do stosowania z gwarancjami producentów dotyczącymi ich jakości Roboty prowadzić zgodnie z polskimi normami, sztuką budowlaną, pod nadzorem osób uprawnionych Należy zwrócić szczególną uwagę na wykonywanie poszczególnych prac w sposób zgodny z technologią, wytycznymi i zaleceniami producentów produktów i systemów oraz ich dostawców Roboty należy prowadzić z zachowaniem przepisów BHP i ppoż. oraz stosować przepisy o ochronie środowiska na terenie inwestora i poza terenem inwestora Realizacja robót prowadzona będzie w czynnym obiekcie. Roboty należy realizować w sposób nie utrudniający pracy Zakładu Ubezpieczeń Społecznych. Wykonywanie robót uciążliwych i hałaśliwych należy każdorazowo uzgodnić z inwestorem. Strona 9 z 14

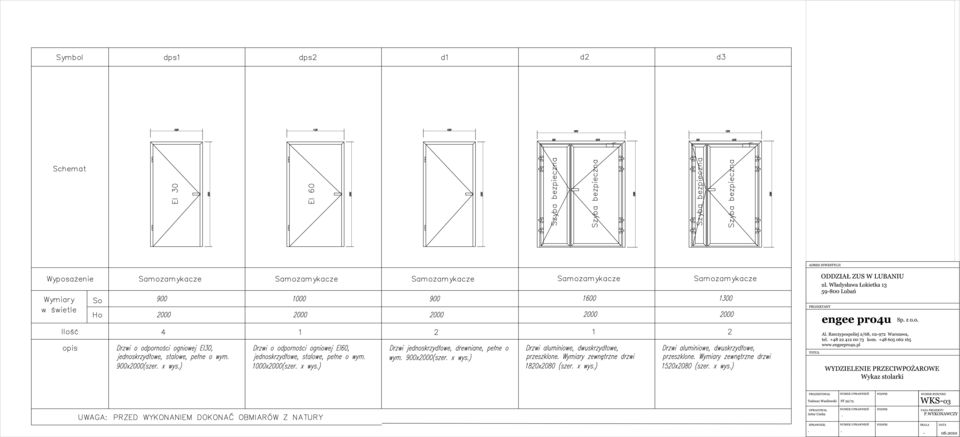

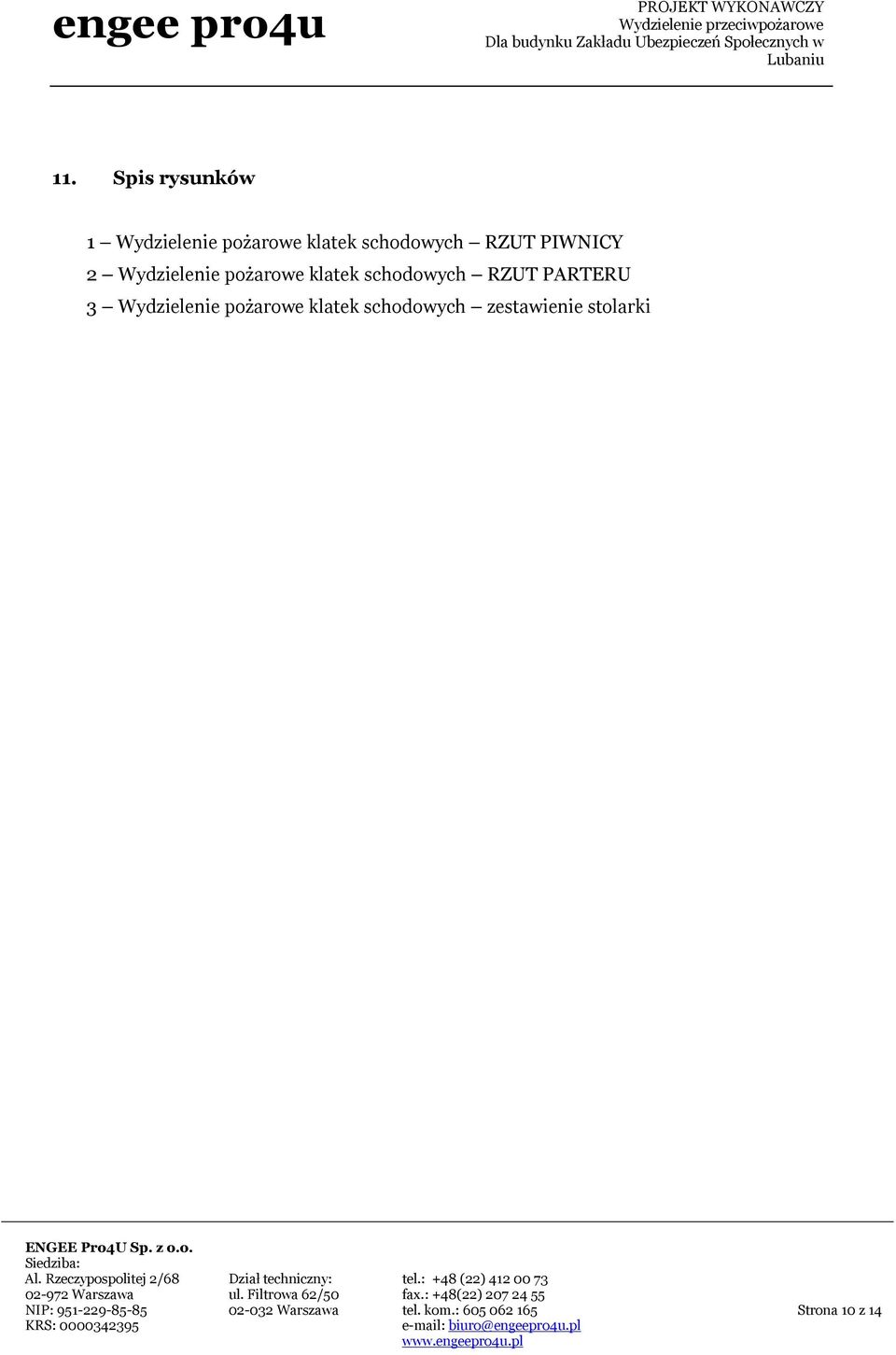

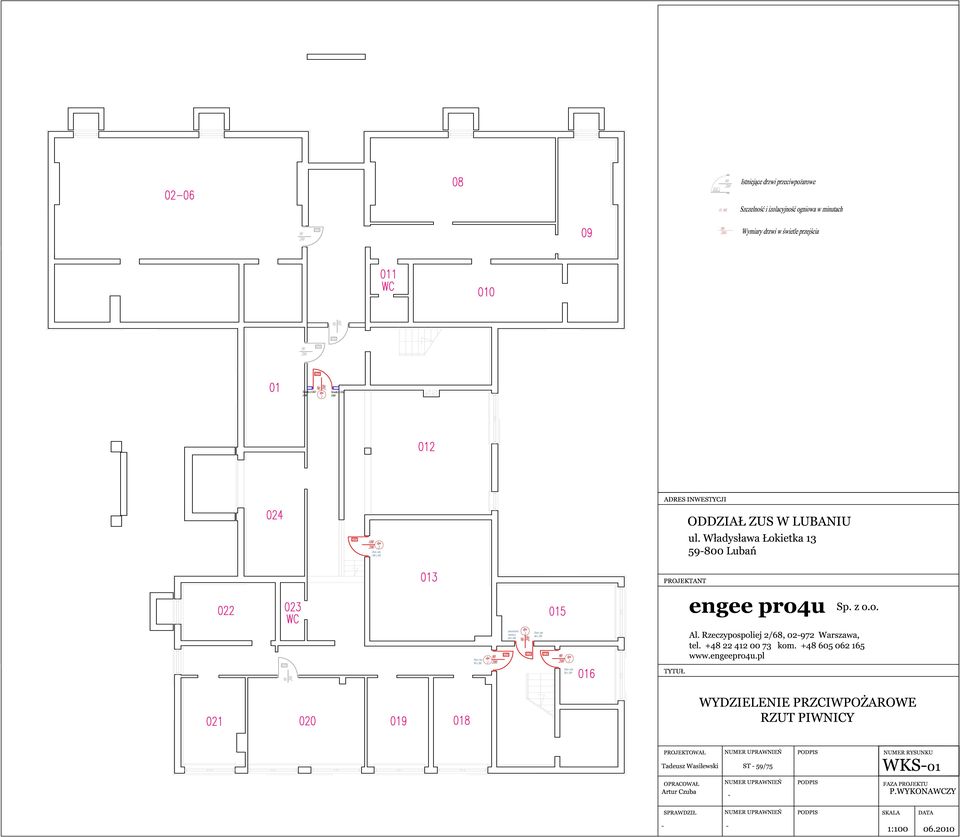

10 11. Spis rysunków 1 Wydzielenie pożarowe klatek schodowych RZUT PIWNICY 2 Wydzielenie pożarowe klatek schodowych RZUT PARTERU 3 Wydzielenie pożarowe klatek schodowych zestawienie stolarki Strona 10 z 14

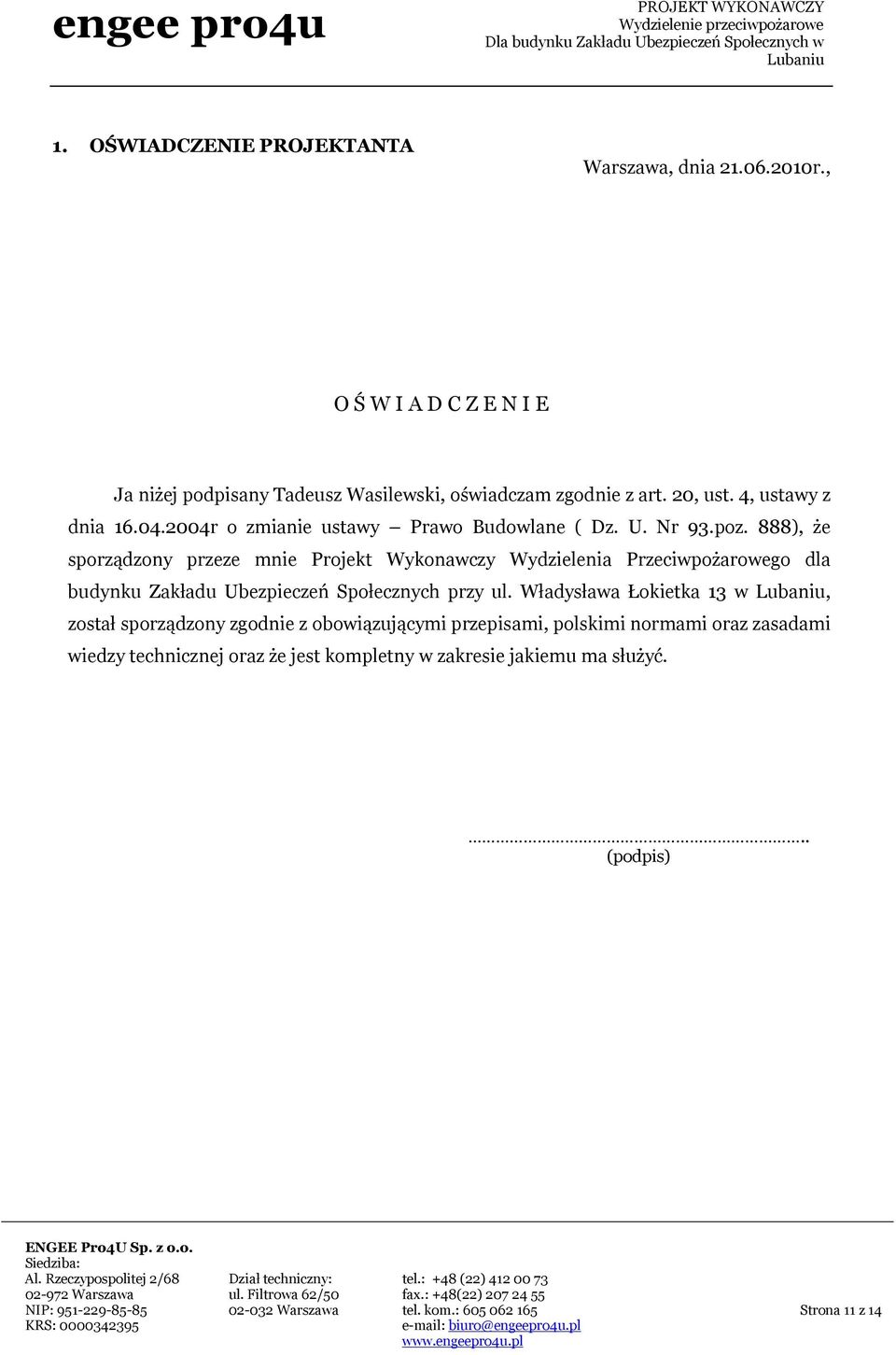

11 1. OŚWIADCZENIE PROJEKTANTA Warszawa, dnia r., O Ś W I A D C Z E N I E Ja niżej podpisany Tadeusz Wasilewski, oświadczam zgodnie z art. 20, ust. 4, ustawy z dnia r o zmianie ustawy Prawo Budowlane ( Dz. U. Nr 93.poz. 888), że sporządzony przeze mnie Projekt Wykonawczy Wydzielenia Przeciwpożarowego dla budynku Zakładu Ubezpieczeń Społecznych przy ul. Władysława Łokietka 13 w, został sporządzony zgodnie z obowiązującymi przepisami, polskimi normami oraz zasadami wiedzy technicznej oraz że jest kompletny w zakresie jakiemu ma służyć... (podpis) Strona 11 z 14

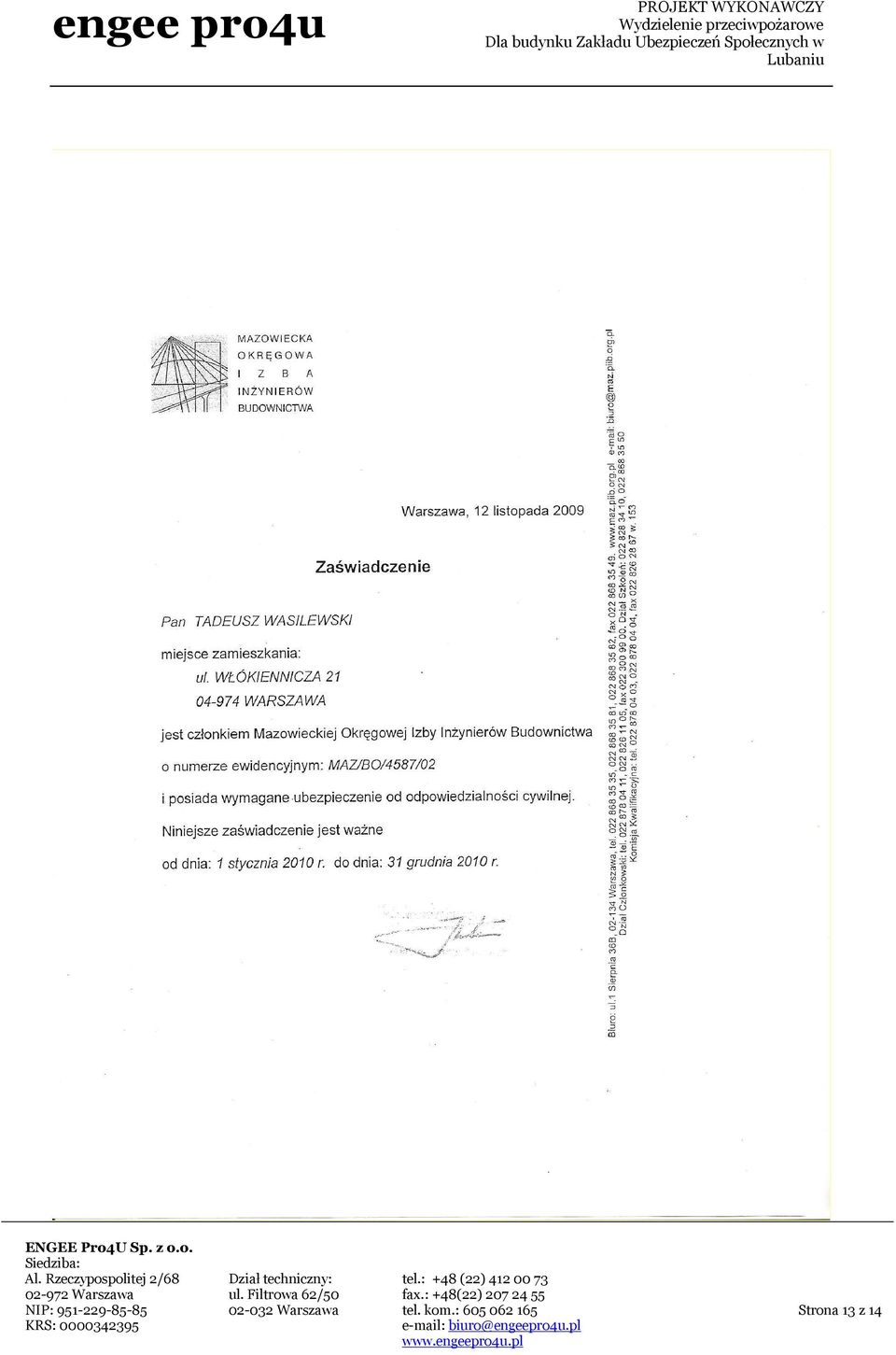

12 2. UPRAWNIENIA PROJEKTANTA. Strona 12 z 14

13 Strona 13 z 14

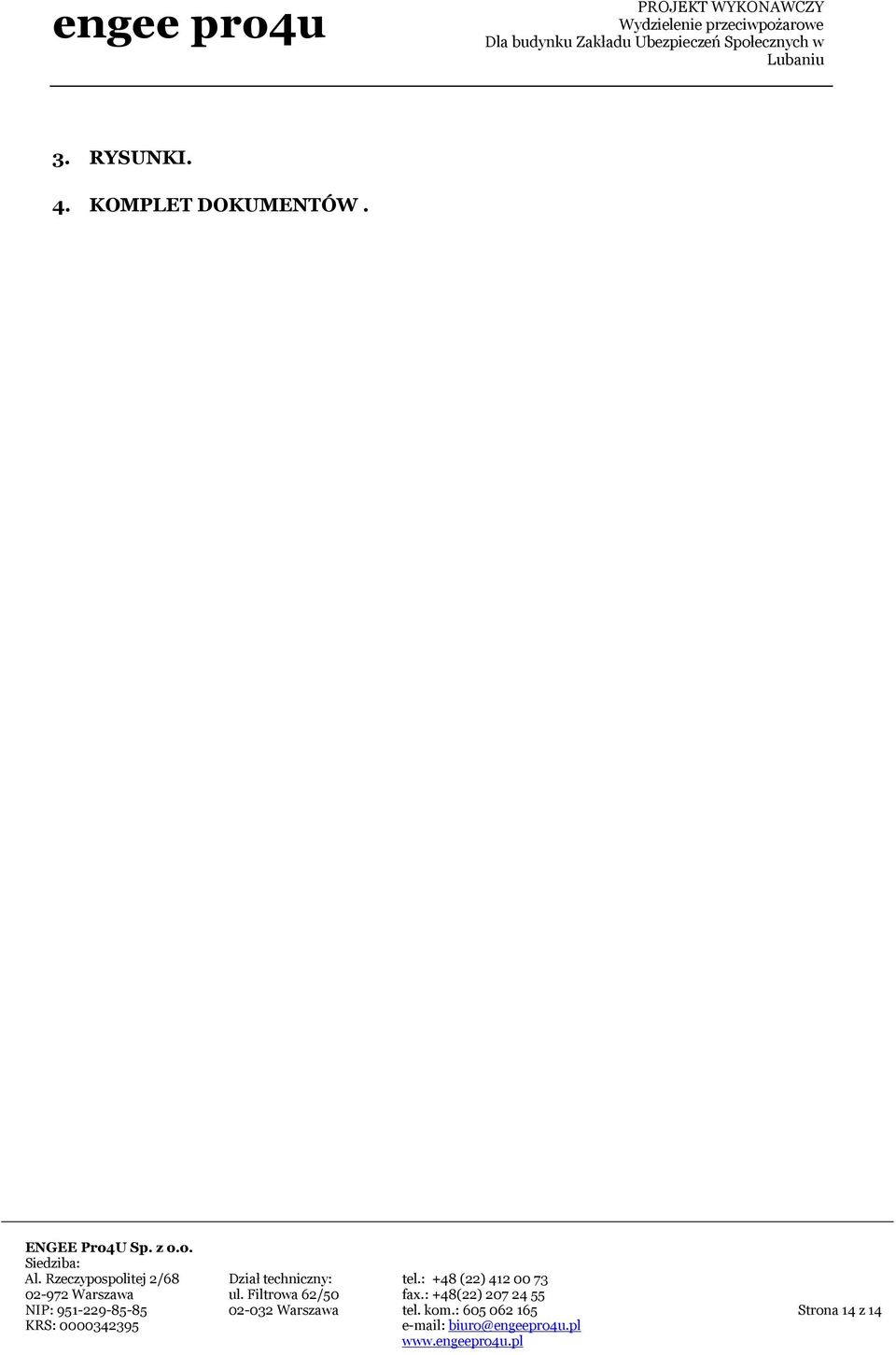

14 3. RYSUNKI. 4. KOMPLET DOKUMENTÓW. Strona 14 z 14
