1 Przepisy agencji EPA dotyczące emisji zanieczyszczeń Napędy strumieniowe produkowane przez firmę Mercury Marine w Stanach Zjednoczonych uzyskały atest Amerykańskiej Agencji Ochrony Środowiska (Environmental Protection Agency, EPA) poświadczający ich zgodność z przepisami dotyczącymi emisji zanieczyszczeń przez nowe silniki strumieniowe. Ważność tego atestu jest uzależniona od wprowadzenia pewnych korekt w normach zakładowych. Dlatego konieczne jest ścisłe przestrzeganie procedur zakładowych podczas obsługi serwisowej i napraw, zaś gdy tylko jest to wykonalne w praktyce, należy dążyć do przywrócenia oryginalnej konstrukcji silnika. Konserwacje, wymiany i naprawy urządzeń i systemów kontrolujących emisję zanieczyszczeń mogą być wykonywane przez dowolny zakład naprawy silników do łodzi lub osobę fizyczną. Silniki są opatrzone plakietkami z informacją o kontroli emisji zanieczyszczeń, stanowiącymi trwałe potwierdzenie atestu EPA. pol i! OSTRZEŻENIE Spaliny tego silnika zawierają związki chemiczne, które w stanie Kalifornia uznawane są za substancje powodujące raka, wady wrodzone oraz w inny sposób szkodliwe dla rozrodu. Informacja o gwarancji Firma Mercury Marine udziela na zakupiony produkt ograniczonej gwarancji, której warunki przedstawiono w punkcie Informacje na temat gwarancji niniejszej instrukcji. Warunki gwarancji określają, jakie usterki są objęte gwarancją, jakie nie są nią objęte, czas obowiązywania gwarancji oraz sposoby uzyskiwania świadczeń z tytułu gwarancji, jak również ważne wykluczenia i ograniczenia odpowiedzialności za szkody oraz inne podobne informacje. Należy zapoznać się z tymi ważnymi informacjami. Opisy i dane techniczne zamieszczone w niniejszej instrukcji były aktualne w dniu zatwierdzenia jej do druku. Firma Mercury Marine, kierując się polityką stałego udoskonalania produktów, zastrzega sobie prawo do wycofywania modeli produktów w dowolnym momencie, do zmiany danych technicznych, konstrukcji, metod lub procedur bez uprzedniego powiadomienia, zaś zmiany takie nie wiążą się z podejmowaniem przez nią dodatkowych zobowiązań. Mercury Marine, Fond du Lac, Wisconsin, USA. Litho w USA. 2013, Mercury Marine Alpha, Axius, Bravo One, Bravo Two, Bravo Three, Circle M with Waves Logo, K-planes, Mariner, MerCathode, MerCruiser, Mercury, Mercury with Waves Logo, Mercury Marine, Mercury Precision Parts, Mercury Propellers, Mercury Racing, MotorGuide, OptiMax, Quicksilver, SeaCore, Skyhook, SmartCraft, Sport-Jet, Verado, VesselView, Zero Effort, Zeus oraz #1 On the Water są zarejestrowanymi znakami handlowymi firmy Brunswick Corporation. Logo Mercury Product Protection jest zastrzeżonym znakiem firmy Brunswick Corporation. Obsługa na poziomie Mercury Premier Firma Mercury ocenia jakość usług świadczonych przez swoich dealerów i przyznaje najwyższą kategorię Mercury Premier" tym z nich, którzy zapewniają obsługę na najwyższym poziomie. Dealer, któremu przyznano kategorię Premier Service: Osiąga wysoki wynik CSI (Indeks satysfakcji klienta) w ciągu 12 miesięcy dla napraw gwarancyjnych. Posiada wszystkie niezbędne narzędzia serwisowe, wyposażenie do testowania, podręczniki i katalogi części. Zatrudnia co najmniej jednego technika z tytułem Certified Technician lub Master Technician. Zapewnia terminową obsługę serwisową wszystkim klientom firmy Mercury Marine. W razie potrzeby oferuje wydłużone godziny pracy oraz obsługę wyjazdową. Wykorzystuje, eksponuje i posiada w magazynie odpowiedni zapas oryginalnych części Mercury Precision Mercury Marine 200 Sport-Jet 90-8M

2 Dysponuje czystym, zadbanym warsztatem wyposażonym w odpowiednie narzędzia i literaturę serwisową. Deklaracja zgodności z dyrektywą dotyczącą silników napędów łodzi rekreacyjnych 94/25/WE wraz z poprawkami uwzględnionymi w dyrektywie 2003/44/WE Nazwa producenta silnika: Mercury Marine Adres: W6250 Pioneer Road, P.O. Box 1939 Miejscowość: Fond du Lac, WI Kod pocztowy: Kraj: USA Nazwa autoryzowanego przedstawiciela: Brunswick Marine in EMEA Inc. Adres: Parc Industriel de Petit-Rechain Miejscowość: Verviers Kod pocztowy: 4800 Kraj: Belgia Nazwa jednostki notyfikowanej do oceny emisji spalin silników: Det Norske Veritas AS Adres: Veritasveien 1 Miejscowość: Hovik Kod pocztowy: 1322 Kraj: Norwegia Numer identyfikacyjny: 0575 Moduł używany do oceny zgodności z wymogami dotyczącymi emisji spalin silników: B+C B+D B+E B+F G H Inne dyrektywy właściwe: Dyrektywa dotycząca kompatybilności elektromagnetycznej 2004/108/WE Opis silników i podstawowe wymagania Typ silnika Rodzaj paliwa Cykl spalania Z lub rufowy bez zintegrowanego układu wydechowego Diesel dwusuw Silnik pokładowy Benzyna Czterosuw Identyfikacja silników objętych niniejszą deklaracją zgodności Nazwa rodziny silników Unikalny(-e) numer(-y) identyfikacyjny(-e) silnika lub kod(-y) rodziny silników: początkowy numer seryjny 200 HP Sport-Jet 0E RCD-H-2 Rev 4 Certyfikat badania typu EC lub numer certyfikatu zatwierdzenia typu Podstawowe wymogi Standardy Inne dokumenty / metody normatywne Dokumentacja techniczna Należy podać szczegóły (* = standard obowiązkowy) Załącznik 1.B Emisja spalin B.1 Identyfikacja silnika B.2 Wymagania dotyczące emisji spalin * *EN ISO :1996 B.3 Trwałość B.4 Instrukcja użytkownika ISO 8665: 2006 Załącznik 1.C Emisja hałasu Patrz deklaracja zgodności łodzi, w której zamontowano silnik(-i). ii pol

3 Niniejsza deklaracja zgodności wystawiona jest za wyłączną odpowiedzialnością producenta. W imieniu producenta silników oświadczam, że po zainstalowaniu na łodzi rekreacyjnej silnik(-i) te(-n) będzie(-dą) spełniać wymogi dotyczące emisji spalin dyrektywy 94/25/EC wraz z poprawkami uwzględnionymi w dyrektywie 2003/44/EC, jeśli montaż zostanie przeprowadzony zgodnie z zaleceniami producenta oraz jeśli te(-n) silnik(-i) nie będzie(-ą) eksploatowany(-e) do chwili zatwierdzenia deklaracji zgodności łodzi rekreacyjnej, na której zostanie(-ą) zamontowany(-e), z odpowiednimi postanowieniami wyżej wymienionych dyrektyw. Imię i nazwisko / funkcja: Mark D. Schwabero, Prezes, Mercury Marine Data i miejsce wydania: 4 września 2012 r. Fond du Lac, Wisconsin, USA pol iii

4 iv pol

5 INFORMACJE NA TEMAT GWARANCJI Rejestracja gwarancji... 1 Przekazanie gwarancji... 1 Przeniesienie Planu ochrony produktu firmy Mercury (Rozszerzony plan serwisowania) w Stanach Zjednoczonych i Kanadzie... 2 Trzyletnia gwarancja ograniczona na uszkodzenia spowodowane korozją... 2 Zakres Gwarancji i Wyjątki... 3 Ograniczona gwarancja wynikająca z przepisów amerykańskiej agencji EPA o emisji zanieczyszczeń... 5 Komponenty systemu związane z kontrolą emisji... 5 Etykieta certyfikacji emisji zanieczyszczeń z gwiazdami... 5 Polityka gwarancyjna Australia i Nowa Zelandia... 6 Globalne karty gwarancyjne dla napędów zaburtowych i strugowodnych... 9 Informacje ogólne Obowiązki motorowodniaka Przed rozpoczęciem korzystania z napędu strumieniowego Mercury Moc maksymalna łodzi Obsługa łodzi przy wysokiej prędkości i wykorzystaniu pełnych osiągów Holowanie jednostki pływającej w wodzie Zdalne sterowanie napędem strugowodnym Mercury Wyłącznik ściągacza linowego Ochrona ludzi znajdujących się w wodzie Emisja spalin Skoki przez fale i kilwater Zatrzymywanie łodzi w sytuacji awaryjnej Wybór akcesoriów do napędu strugowodnego Mercury Zalecenia dotyczące bezpiecznego pływania łodzią Zapisanie numeru seryjnego Dane techniczne Części silnika Paliwo i olej Wymagania dotyczące paliwa Dodatki do oleju Ochrona przez zablokowaniem przepływu paliwa Wymaganie dotyczące przewodu paliwowego o niskim stopniu przesiąkania Zalecenia dotyczące oleju Zalecenia dotyczące paliwa Napełnianie zdalnego zbiornika oleju Napełnianie zbiornika oleju zamocowanego na silniku Funkcje i elementy sterowania Syfon zęzowy System ostrzegawczy pol v

6 Obsługa Ważne informacje Lista kontrolna przed uruchomieniem Specjalne instrukcje obsługi Procedura docierania silnika Uruchomienie silnika Zmiana biegów Zatrzymywanie silnika Konserwacja Pielęgnacja silnika strugowodnego Mercury Wymiana części zespołu napędowego Przepisy agencji EPA dotyczące emisji zanieczyszczeń Harmonogram przeglądów i konserwacji Usuwanie zablokowania wlotu wody Układ paliwowy Bezpieczniki Anody kontroli korozji Przegląd akumulatora Przegląd i wymiana świec zapłonowych Zdejmowanie i montaż pokrywy koła zamachowego Sprawdzanie paska alternatora Filtr powietrza na wlocie do sprężarki Smarowanie koła pasowego luźnego napinacza paska Płukanie układu chłodzenia Smar obudowy napędu Smar zespołu stojana Kontrola syfonu zęzowego Zanurzony zespół napędowy Przechowywanie Przygotowanie do przechowywania Ochrona wewnętrznych elementów silnika Rozwiązywanie problemów Rozrusznik elektryczny nie obraca wału silnika Nie można uruchomić silnika Silnik pracuje nierówno Utrata osiągów w normalnym zakresie obrotów Utrata osiągów przy pełnym otwarciu przepustnicy Akumulator szybko się wyczerpuje vi pol

7 Pomoc serwisowa Naprawy lokalne Serwis poza miejscem zamieszkania Zapytania dotyczące części i akcesoriów Pomoc serwisowa Zamawianie literatury Dzienniku konserwacji Dzienniku konserwacji pol vii

8 viii pol

9 INFORMACJE NA TEMAT GWARANCJI Rejestracja gwarancji STANY ZJEDNOCZONE I KANADA Produkt musi być zarejestrowany w Mercury Marine, aby został objęty gwarancją. W chwili sprzedaży dealer powinien wypełnić formularz rejestracji gwarancji i natychmiast go przesłać do Mercury Marine za pośrednictwem MercNET, a lub drogą pocztową. Mercury Marine odnotuje rejestrację po otrzymaniu formularza rejestracji gwarancji. Kopię dokumentu rejestracji gwarancji powinien dostarczyć dealer. UWAGA: Firma Mercury Marine i każdy dealer mają obowiązek przechowywania list rejestracyjnych produktów okrętowych sprzedawanych na terytorium Stanów Zjednoczonych, na wypadek gdyby zaistniała konieczność przedstawienia ich na mocy federalnej ustawy dotyczącej bezpieczeństwa łodzi. Swój adres można zmienić w każdej chwili, również w momencie roszczenia gwarancyjnego, dzwoniąc do firmy Mercury Marine, wysyłając do działu rejestracji gwarancji Mercury Marine list lub faks ze swoim imieniem i nazwiskiem, starym i nowym adresem oraz numerem seryjnym silnika. Zmiany tych informacji może również dokonać Państwa dealer. Mercury Marine Attn: Warranty Registration Department W6250 W. Pioneer Road P.O. Box 1939 Fond du Lac, WI Faks POZA STANAMI ZJEDNOCZONYMI I KANADĄ W przypadku produktów zakupionych poza Stanami Zjednoczonymi i Kanadą należy skontaktować się z dystrybutorem w danym kraju lub najbliższym biurem Marine Power Service Center. Przekazanie gwarancji STANY ZJEDNOCZONE I KANADA Gwarancję ograniczoną można przekazać kolejnemu nabywcy, który jednak będzie mógł skorzystać tylko z niewykorzystanej części gwarancji ograniczonej. Nie dotyczy to produktów używanych do celów komercyjnych. Aby przekazać gwarancję kolejnemu nabywcy, do działu rejestracji gwarancji firmy Mercury Marine proszę wysłać pocztą lub faksem kopię aktu kupna lub umowy o zakupie, nazwisko i adres nowego właściciela oraz numer seryjny silnika. W Stanach Zjednoczonych i Kanadzie należy wysłać na adres: Mercury Marine Attn: Warranty Registration Department W6250 W. Pioneer Road P.O. Box 1939 Fond du Lac, WI Faks Podczas przekazywania gwarancji firma Mercury Marine zapisze informacje o nowym właścicielu. Usługa ta jest bezpłatna. POZA TERYTORIUM USA I KANADY W przypadku produktów zakupionych poza Stanami Zjednoczonymi i Kanadą należy skontaktować się z dystrybutorem w danym kraju lub najbliższym biurem Marine Power Service Center. pol 1

10 INFORMACJE NA TEMAT GWARANCJI Przeniesienie Planu ochrony produktu firmy Mercury (Rozszerzony plan serwisowania) w Stanach Zjednoczonych i Kanadzie Pozostały okres serwisowania według Planu ochrony produktu może zostać przeniesiony na kolejnego właściciela silnika w ciągu trzydziestu (30) dni od daty sprzedaży. Umowy, które nie zostaną przeniesione w ciągu trzydziestu (30) dni od kolejnego zakupu przestaną obowiązywać i produkt nie będzie dalej obejmowany serwisowaniem na mocy postanowień umowy. Aby przenieść plan na kolejnego właściciela, należy skontaktować się z działem Ochrona produktu firmy Mercury lub z autoryzowanym dealerem w celu otrzymania formularza Wniosku przeniesienia. Należy przedstawić w dziale Ochrona produktu firmy Mercury rachunek/fakturę zakupu, wypełniony formularz Wniosku przeniesienia oraz czek wystawiony na firmę Mercury Marine w kwocie 50 USD (za jeden silnik) w celu pokrycia opłaty za przeniesienie. Nie można przenieść planu z jednego produktu na inny lub na zastosowania niezgodne z warunkami planu. Nie można przenieść wcześniej posiadanych certyfikowanych planów dla silników. Pomoc dostępna jest w dziale Ochrona produktu firmy Mercury pod numerem telefonu w godzinach 7:30-16:30 czasu środkowoamerykańskiego CST, od poniedziałku do piątku lub pod adresem poczty elektronicznej mpp_support@mercmarine.com. Trzyletnia gwarancja ograniczona na uszkodzenia spowodowane korozją PRZEDMIOT GWARANCJI: Mercury Marine gwarantuje, że każdy nowy silnik Mercury, Mariner, Mercury Racing, Sport-Jet, M 2 Jet Drive, Tracker z Mercury Marine Outboard, Mercury MerCruiser Inboard lub Sterndrive Engine (produkt) nie zaprzestanie działania w bezpośrednim wyniku korozji przez określony niżej okres czasu. OKRES OBOWIĄZYWANIA GWARANCJI: Gwarancja na uszkodzenia spowodowane korozją jest ważna przez trzy (3) lata od daty zakupu produktu lub od daty rozpoczęcia używania produktu, w zależności od tego, które wydarzenie będzie miało miejsce wcześniej. Naprawa lub wymiana części lub wykonanie napraw gwarancyjnych nie przedłuża okresu obowiązywania gwarancji. Obowiązująca nadal gwarancja może zostać scedowana na kolejnego nabywcę (nabywającego produkt do celów niekomercyjnych) po odpowiednim przerejestrowaniu produktu. WARUNKI, JAKIE NALEŻY SPEŁNIĆ, ABY UZYSKAĆ ŚWIADCZENIE GWARANCYJNE: Gwarancja udzielana jest tylko klientom detalicznym, którzy dokonają zakupu u autoryzowanego dealera (upoważnionego przez Mercury Marine do dystrybucji produktu w kraju, w którym dokonano zakupu), po przeprowadzeniu i udokumentowaniu określonej przez Mercury Marine procedury kontrolnej przed dostawą. Gwarancja jest ważna od momentu właściwej rejestracji produktu przez autoryzowanego dealera. W łodzi należy używać urządzeń zapobiegających korozji, wyszczególnionych w Instrukcji obsługi i konserwacji silnika, a wymienione tam rutynowe przeglądy techniczne należy przeprowadzać regularnie (łącznie, bez żadnych ograniczeń, z wymianą anod protektorowych, stosowaniem określonych smarów oraz zamalowaniem szczerb i zadrapań) w celu utrzymania gwarancji. Firma Mercury Marine zastrzega sobie prawo do uzależnienia świadczeń gwarancyjnych od przedstawienia dowodu przeprowadzenia prawidłowych przeglądów i konserwacji. OBOWIĄZKI FIRMY MERCURY: Jedyne i wyłączne obowiązki przedsiębiorstwa Mercury wynikające z niniejszej gwarancji są, według naszego uznania, ograniczone do naprawy skorodowanej części, wymiany takiej lub takich części na nowe lub regenerowane posiadające zatwierdzenie Mercury Marine, albo do zwrotu ceny zakupu produktu Mercury. Firma Mercury zastrzega sobie prawo do ulepszania lub modyfikacji produktów, ale nie nakłada to na przedsiębiorstwo obowiązku modyfikacji wytworzonych wcześniej produktów. 2 pol

11 INFORMACJE NA TEMAT GWARANCJI JAK UZYSKAĆ ŚWIADCZENIE GWARANCYJNE: Klient powinien umożliwić firmie Mercury wykonanie naprawy i umożliwić dostęp do produktu w celu dokonania napraw gwarancyjnych. Przy składaniu reklamacji produkt należy dostarczyć do kontroli do autoryzowanego dealera Mercury w celu dokonania napraw. Jeśli nabywca nie może dostarczyć produktu do takiego dealera, musi o tym pisemnie zawiadomić firmę Mercury. Zorganizujemy wtedy przegląd produktu i wykonanie naprawy. W takim przypadku nabywca pokrywa wszystkie związane z tym koszty transportu i/lub podróży. Jeśli wykonana naprawa nie jest objęta niniejszą gwarancją, nabywca pokrywa koszty robocizny i materiału oraz wszelkie inne koszty związane ze świadczoną usługą. Nabywca nie będzie wysyłał produktu ani jego części bezpośrednio do firmy Mercury, chyba że na jej prośbę. Wnioskując o wykonanie naprawy gwarancyjnej, należy przedstawić dealerowi zarejestrowany dowód własności jest to warunkiem uzyskania świadczenia. GWARANCJA NIE OBEJMUJE: Niniejsza gwarancja nie obejmuje: korozji obwodów elektrycznych, korozji wskutek uszkodzeń, korozji, która powoduje niewielką szkodę, szkodliwej lub niewłaściwej obsługi; korozji akcesoriów, przyrządów, układów sterowniczych, korozji zainstalowanego fabrycznie zestawu napędu strumieniowego; uszkodzeń wskutek nagromadzenia osadu; produktu nabytego z gwarancją ograniczoną na okres krótszy niż jeden rok; części zamiennych (części zakupionych przez nabywcę); produktów używanych w celach komercyjnych. Cel komercyjny oznacza korzystanie z produktu w związku z wykonywaną pracą, zatrudnieniem lub jakiekolwiek inne korzystanie z produktu, które przynosi dochód, przez cały okres obowiązywania gwarancji, nawet jeśli produkt wykorzystywany jest do takich celów tylko okresowo. Korozja spowodowana przebiciami prądu elektrycznego (łącza zasilające na brzegu, łodzie znajdujące się w pobliżu, metal zanurzony w wodzie) nie są objęte niniejszą gwarancją i powinno się jej zapobiegać przez stosowanie systemu ochrony przed korozją, takiego jak system Mercury Precision Parts lub Quicksilver MerCathode i/albo Galvanic Isolator. Korozja spowodowana niewłaściwym nałożeniem farby przeciwporostowej na bazie miedzi nie jest objęta niniejszą gwarancją. Jeśli konieczne jest zabezpieczenie łodzi przed porostami, zaleca się nakładanie na silnik i na części łodzi MerCruiser farb przeciwporostowych na bazie tri butylo cyno adypinianu (TBTA). W krajach, w których zakazane jest stosowanie farb przeciwporostowych na bazie tri butylo cyno adypinianu, na kadłub i pawęż należy nałożyć farby na bazie miedzi. Nie nakładać farby na silnik zewnętrzny ani na produkt MerCruiser. Ponadto nie wolno dopuścić do połączenia sprzęgającego sieci pomiędzy produktem objętym gwarancją a farbą. W przypadku produktu MerCruiser, należy zostawić nie pomalowaną przestrzeń wielkości przynajmniej 38 mm (1,5 cala) wokół zespołu pawęży. Dodatkowe informacje można znaleźć w Instrukcji Obsługi i Konserwacji Silnika. Dodatkowe informacje o zdarzeniach i okolicznościach podlegających i niepodlegających niniejszej gwarancji znajdują się w rozdziale Gwarancja, w Instrukcji obsługi i konserwacji silnika i stanowią integralną część niniejszej gwarancji. ZASTRZEŻENIA I OGRANICZENIA: NINIEJSZYM JAWNIE WYKLUCZA SIĘ ODPOWIEDZIALNOŚĆ ZA DOROZUMIANE GWARANCJE WARTOŚCI HANDLOWEJ I PRZYDATNOŚCI PRODUKTU DO KONKRETNEGO CELU. W ZAKRESIE W JAKIM NIE MOŻNA SIĘ ICH ZRZEC, CZAS OBOWIĄZYWANIA DOROZUMIANYCH GWARANCJI JEST OGRANICZONY DO KOŃCA OKRESU OBOWIĄZYWANIA GWARANCJI UDZIELONEJ JAWNIE. SZKODY UBOCZNE I WTÓRNE NIE PODLEGAJĄ NINIEJSZEJ GWARANCJI. USTAWODAWSTWO NIEKTÓRYCH STANÓW/KRAJÓW NIE DOPUSZCZA WYKLUCZENIA ODPOWIEDZIALNOŚCI, OGRANICZEŃ I WYŁĄCZEŃ PRZEDSTAWIONYCH POWYŻEJ, DLATEGO MOGĄ ONE NIE ODNOSIĆ SIĘ DO WŁAŚCICIELA PRODUKTU. NINIEJSZA GWARANCJA PRZYZNAJE WŁAŚCICIELOWI KONKRETNE UPRAWNIENIA, JEDNAK WŁAŚCICIEL MOŻE MIEĆ TAKŻE INNE PRAWA, KTÓRE SĄ RÓŻNE W ZALEŻNOŚCI OD STANU CZY KRAJU. Zakres Gwarancji i Wyjątki Celem tego rozdziału jest uniknięcie powszechnie pojawiających się nieporozumień dotyczących zakresu gwarancji. Poniżej wymieniono rodzaje usług, których gwarancja nie obejmuje. Wymienione niżej postanowienia zostały włączone w Trzyletnią Ograniczoną Gwarancję na niewystąpienie awarii spowodowanych korozją (Three Year Limited Warranty Against Corrosion Failure), Międzynarodową Ograniczoną Gwarancję na silniki zewnętrzne (International Limited Outboard Warranty) oraz Ograniczoną Gwarancję na silniki zewnętrzne dla USA i Kanady (United States and Canada Limited Outboard Warranty). Należy pamiętać, że gwarancja obejmuje naprawy, które okazały się konieczne w okresie jej obowiązywania z powodu wady materiałowej lub wady wykonania. Gwarancja nie obejmuje skutków błędnego montażu, wypadków, normalnego zużycia i szeregu innych przyczyn mających wpływ na produkt. pol 3

12 INFORMACJE NA TEMAT GWARANCJI Gwarancja dotyczy wyłącznie wad materiałowych i wad wykonania, i tylko wówczas, gdy sprzedaż dla użytkownika końcowego miała miejsce w kraju, w którym nasza firma ma autoryzowany kanał dystrybucji. W razie jakichkolwiek pytań dotyczących zakresu gwarancji należy skontaktować się z autoryzowanym dealerem. Dealer chętnie odpowie na wszelkie pytania. OGÓLNA LISTA USŁUG NIE OBJĘTYCH GWARANCJĄ 1. Drobne regulacje i dostrajanie dokonywane w związku ze zwykłymi usługami, w tym kontrola, czyszczenie lub regulacja korpusu świec zapłonowych, elementów zapłonowych, ustawień gaźnika, filtrów, pasów, urządzeń kontrolnych, i sprawdzanie oleju. 2. Zamontowane fabrycznie jednostki napędu strumieniowego z gwarancji wyłączone są następujące części: wirnik i wkładka napędu strumieniowego uszkodzone uderzeniem lub na skutek zużycia oraz łożyska wału napędowego uszkodzone przez wodę na skutek niewłaściwej konserwacji. 3. Uszkodzenia powstałe na skutek zaniedbania, braku konserwacji, wypadku, niewłaściwej obsługi, wadliwego montażu lub naprawy. 4. Opłaty za wyprowadzanie z doku, wodowanie, holowanie; wymontowywanie i/lub ponowny montaż elementów łodzi w celu uzyskania dostępu do produktu; wszystkie powiązane koszty transportu i/lub zwrot rekompensaty za czas podróży itp. Aby naprawa gwarancyjna została wykonana, musi być zapewniony odpowiedni dostęp do produktu. Klient musi dostarczyć produkt autoryzowanemu dealerowi. 5. Dodatkowe czynności serwisowe zlecone przez klienta, poza niezbędnymi do spełnienia zobowiązania gwarancyjnego. 6. Praca wykonywana przez nieautoryzowanego dealera może być uwzględniona tylko w następujących okolicznościach: gdy jest to sytuacja awaryjna (pod warunkiem, że na danym terenie nie ma autoryzowanych dealerów, którzy mogą wykonać konieczne prace albo odholować łódź, itp., oraz że wydano pozwolenie na wykonanie prac w danym warsztacie). 7. Wszelkie straty przypadkowe i/lub wynikowe (opłaty za przechowywanie, połączenia telefoniczne, wszelkie koszty wynajmu, niedogodności, stracony czas lub dochody) obciążają wyłącznie właściciela. 8. Wykorzystanie w naprawach gwarancyjnych części innych niż Mercury Precision lub Quicksilver. 9. Koszty olejów, smarów i płynów wymienianych w ramach normalnej konserwacji ponosi klient, chyba że ich utrata lub zanieczyszczenie było spowodowane uszkodzeniem produktu podlegającym gwarancji. 10. Uczestniczenie lub przygotowywanie się do wyścigów lub innego typu współzawodnictwa lub obsługa części dolnej typu wyścigowego. 11. Hałaśliwa praca silnika nie musi oznaczać poważnej usterki. Jeśli diagnostyka wykaże, że faktycznie występuje usterka mogąca spowodować poważne uszkodzenie, przyczyna hałaśliwej pracy zostanie usunięta w ramach gwarancji. 12. Uszkodzenia dolnej części napędu i/lub śruby w wyniku uderzenia zanurzonego przedmiotu uznawane są za skutki wypadku. 13. Dostanie się wody przez wlot paliwowy, wlot powietrza lub układ wydechowy lub zanurzenie. 14. Awaria jakiejś części spowodowana brakiem wody chłodzącej, co jest następstwem uruchomienia silnika nie znajdującego się na wodzie, zatkania otworów wlotowych przez ciała obce, zamontowania silnika zbyt wysoko lub zbyt daleko. 15. Użycie paliwa lub środków smarnych nieodpowiednich dla tego produktu. Patrz Konserwacja. 16. Ograniczona gwarancja nie obejmuje uszkodzeń produktu spowodowanych zamontowaniem lub użyciem części i akcesoriów, które nie są przez nas produkowane lub sprzedawane. Uszkodzenia nie związane z użytkowaniem tych części lub akcesoriów są objęte gwarancją, jeżeli spełniają warunki określone w ograniczonej gwarancji dla tego produktu. 4 pol

13 INFORMACJE NA TEMAT GWARANCJI Ograniczona gwarancja wynikająca z przepisów amerykańskiej agencji EPA o emisji zanieczyszczeń Zgodnie z wymogami prawa federalnego USA (40 CFR Part 1045, Subpart B) firma Mercury Marine udziela nabywcy detalicznemu ograniczonej gwarancji na to, że silnik został zaprojektowany, wytworzony i wyposażony w taki sposób, by w momencie sprzedaży spełniał wymogi wynikające z art. 213 Ustawy o Ochronie Atmosfery (Clean Air Act) i że przez pięć lat lub 175 godzin użytkowania (w zależności od tego, co nastąpi pierwsze) silnik będzie wolny od wad materiałowych i wad wykonania, które powodowałyby jego niezgodność z odpowiednimi przepisami w tym zakresie. Gwarancja związana z emisjami obejmuje wszystkie elementy wymienione na liście Komponenty systemu związane z kontrolą emisji. Komponenty systemu związane z kontrolą emisji Gwarancja związana z emisjami w stanie Kalifornia i EPA obejmuje listę poniższych elementów: PODZESPOŁY SYSTEMU KONTROLI EMISJI: 1. Układ dozujący paliwo a. Gaźnik i jego elementy wewnętrzne (i/lub regulator ciśnienia bądź układ wtrysku paliwa) b. Układ wspomagający uruchamianie zimnego silnika c. Zawory dolotowe 2. Układ doprowadzenia powietrza a. Kolektor dolotowy b. Układy turbodoładowania lub superdoładowania (gdy występują) 3. Układ zapłonowy a. Świece zapłonowe b. Układ generowania iskry magneto lub elektroniczny c. Układ przyspieszania/opóźniania zapłonu d. Cewka zapłonowa i/lub moduł sterujący e. Przewody zapłonowe 4. Układ smarujący (bez silników 4-suwowych) a. Pompa oleju i jej elementy wewnętrzne b. Wtryskiwacze oleju c. Miernik oleju 5. Układ wydechowy a. Kolektor wydechowy b. Zawory wydechowe 6. Różne elementy używane w powyższych układach a. Przewody elastyczne, zaciski, złączki, rury, uszczelki lub uszczelniacze oraz elementy montażowe b. Koła pasowe, paski, koła pasowe luźne c. Zawory i czujniki podciśnieniowe, temperaturowe, czasowe i zwrotne d. Elektroniczny układ sterowania Gwarancja dotycząca emisji nie obejmuje komponentów, których usterka nie spowoduje zwiększenie emisji jakichkolwiek regulowanych przepisami substancji przez silnik. Etykieta certyfikacji emisji zanieczyszczeń z gwiazdami Na pokrywach silników zaburtowych znajduje się oznakowanie ekologiczne w jednej z następujących postaci. Symbol ekologicznych silników do łodzi oznacza: Mniej zanieczyszczeń w powietrzu i wodzie zdrowsze życie w zdrowym środowisku. pol 5

14 INFORMACJE NA TEMAT GWARANCJI Oszczędność paliwa tak oznaczone silniki spalają o procent mniej benzyny i oleju niż tradycyjne gaźnikowe silniki dwusuwowe, a to z kolei oznacza oszczędność pieniędzy i zasobów naturalnych. Dłuższa gwarancja wynikająca z przepisów o emisji zanieczyszczeń chroni konsumenta i zapewnia mu eksploatację bez obaw o koszty ewentualnych napraw. Jedna gwiazda niski poziom emisji Znakiem jednej gwiazdy opatrzone są silniki spełniające wymogi norm emisji spalin Komisji ds. Zasobów Atmosfery z roku Silniki zgodne z tymi normami charakteryzują się poziomem emisji zanieczyszczeń w spalinach o 75% niższym niż tradycyjne gaźnikowe silniki dwusuwowe. Silniki te odpowiadają normom amerykańskiej agencji EPA dla silników okrętowych i do łodzi, które obowiązywać będą od roku Dwie gwiazdy bardzo niski poziom emisji Znakiem dwóch gwiazd opatrzone są silniki spełniające wymogi norm emisji spalin Komisji ds. Zasobów Atmosfery określone dla silników zaburtowych do łodzi oraz skuterów wodnych i obowiązujące od 2004 roku. Silniki zgodne z tymi normami charakteryzują się poziomem emisji zanieczyszczeń w spalinach o 20% niższym niż silniki oznaczone jedną gwiazdą (o niskim poziomie emisji). Trzy gwiazdy szczególnie niski poziom emisji Znakiem trzech gwiazd opatrzone są silniki spełniające wymogi norm emisji spalin określone przez Komisję ds. Zasobów Atmosfery dla silników do skuterów wodnych oraz zaburtowych silników do łodzi i obowiązujących od 2008 roku lub dla silników wewnętrznych i do łodzi z napędem rufowym, obowiązujących w latach Silniki zgodne z tymi normami charakteryzują się poziomem emisji zanieczyszczeń w spalinach o 65% niższym niż silniki oznaczone jedną gwiazdą (o niskim poziomie emisji). Trzy gwiazdy najniższy poziom emisji Znakiem czterech gwiazd opatrzone są silniki spełniające wymogi norm emisji spalin Komisji ds. Zasobów Atmosfery określone dla silników wewnętrznych oraz do łodzi z napędem rufowym i obowiązujące od 2009 roku. Z normami tymi mogą być zgodne również silniki do skuterów wodnych i silniki zaburtowe do łodzi. Silniki zgodne z tymi normami charakteryzują się poziomem emisji zanieczyszczeń w spalinach o 90% niższym niż silniki oznaczone jedną gwiazdą (o niskim poziomie emisji). Polityka gwarancyjna Australia i Nowa Zelandia OGRANICZONA GWARANCJA NA SILNIK ZABURTOWY MERCURY/ MARINER ZASADY OBOWIĄZUJĄCE NA TERYTORIUM AUSTRALII I NOWEJ ZELANDII Niniejszej ograniczonej gwarancji udziela Marine Power International Pty Ltd ACN , Bessemer Drive, Dandenong South, Victoria 3175 (telefon: (61) (3) ) merc_info@mercmarine.com. 6 pol

15 INFORMACJE NA TEMAT GWARANCJI Zakres gwarancji Firma Mercury Marine gwarantuje, że nowe produkty będą wolne od wad materiałowych i wad wykonania w okresie wyszczególnionym poniżej. Świadczenia gwarancyjne przysługują konsumentowi oprócz innych praw i środków zaradczych przysługujących konsumentowi na mocy przepisów prawa w stosunku do towarów lub usług, których dotyczy gwarancja. Gwarancje na mocy australijskiego prawa konsumenckiego Nasze towary są objęte gwarancjami, które nie mogą zostać wykluczone na mocy australijskiego prawa konsumenckiego. Nabywca ma prawo do wymiany lub zwrotu w przypadku poważnej awarii oraz do odszkodowania za inne zasadne przewidywalne straty lub uszkodzenia. Nabywca ma również prawo domagać się naprawy lub wymiany towaru w przypadku, gdy towar nie odznacza się akceptowalną jakością, a awaria nie ma charakteru poważnej awarii. Czas trwania gwarancji dla silników wykorzystywanych do rekreacji Ograniczona gwarancja jest ważna przez trzy (3) lata od daty zakupu produktu przez klienta detalicznego w celach rekreacyjnych lub od daty rozpoczęcia używania produktu, w zależności od tego, która z tych dat jest wcześniejsza. Obowiązująca nadal gwarancja może zostać scedowana na kolejnego klienta korzystającego z produktu w celach rekreacyjnych po odpowiednim zarejestrowaniu produktu. Czas trwania gwarancji dla silników wykorzystywanych do celów komercyjnych Niniejsza Ograniczona Gwarancja dla klientów używających produktów w celach komercyjnych jest ważna przez jeden (1) rok od daty pierwszej sprzedaży klientowi końcowemu lub przez jeden (1) rok od daty rozpoczęcia eksploatacji produktu, zależnie od tego, która z tych dat jest wcześniejsza. Cel komercyjny oznacza korzystanie z produktu w związku z wykonywaną pracą, zatrudnieniem lub jakiekolwiek inne korzystanie z produktu, które przynosi dochód, przez cały okres obowiązywania gwarancji, nawet jeśli produkt wykorzystywany jest do takich celów tylko okresowo. Niewykorzystana część okresu obowiązywania gwarancji nie może zostać przeniesiona na/z użytkownika korzystającego z produktu w celach komercyjnych. Warunki, jakie należy spełnić, aby otrzymać świadczenie gwarancyjne Niniejsza Ograniczona Gwarancja udzielana jest tylko klientom detalicznym, którzy dokonają zakupu u autoryzowanego dealera (upoważnionego przez Mercury Marine do dystrybucji produktu w kraju, w którym dokonano zakupu), po przeprowadzeniu i udokumentowaniu określonej przez Mercury Marine procedury kontrolnej przed dostawą. Gwarancja jest ważna od momentu właściwej rejestracji produktu przez autoryzowanego dealera. W przypadku podania przy rejestracji gwarancyjnej nieprawdziwych informacji dotyczących używania produktu w celach rekreacyjnych albo zmiany celu z rekreacyjnego na komercyjny, (jeśli nie dokonano odpowiedniego zarejestrowania) firma Mercury Marine może unieważnić gwarancję według swojego uznania. W celu zachowania ważności gwarancji należy regularnie przeprowadzać rutynowe przeglądy techniczne wymienione w Instrukcji obsługi i konserwacji silnika. Firma Mercury Marine zastrzega sobie prawo do uzależnienia świadczeń gwarancyjnych od przedstawienia dowodu przeprowadzenia prawidłowych przeglądów i konserwacji. Obowiązki firmy Mercury Jedyne i wyłączne obowiązki przedsiębiorstwa Mercury Marine, które wynikają z niniejszej Ograniczonej Gwarancji są według naszego uznania ograniczone do naprawy wadliwej części, wymiany takiej lub takich części na nowe lub regenerowane części posiadające aprobatę Mercury Marine, albo do zwrotu ceny zakupu produktu Mercury Marine. Firma Mercury Marine zastrzega sobie prawo do ulepszania lub modyfikacji produktów, ale nie nakłada to na przedsiębiorstwo obowiązku modyfikacji produktów wytworzonych wcześniej. pol 7

16 INFORMACJE NA TEMAT GWARANCJI Jak uzyskać świadczenia gwarancyjne w ramach niniejszej Ograniczonej Gwarancji Klient powinien umożliwić firmie Mercury Marine wykonanie naprawy i zapewnić dostęp do produktu w celu dokonania napraw gwarancyjnych. Przy składaniu reklamacji produkt należy dostarczyć do kontroli do autoryzowanego dealera Mercury Marine w celu dokonania napraw. Wykaz dealerów wraz z ich danymi kontaktowymi znajduje się na stronie internetowej Jeśli nabywca nie może dostarczyć produktu do takiego dealera, powinien wysłać pisemnie zawiadomienie do firmy Mercury Marine na adres podany powyżej. Mercury Marine zorganizuje wtedy przegląd produktu i wykonanie naprawy. Niniejsza Ograniczona Gwarancja nie obejmuje zwrotu na rzecz nabywcy żadnych związanych z tym kosztów transportu i podróży. Jeśli świadczona usługa nie jest objęta niniejszą ograniczoną gwarancją, nabywca poniesie wszelkie powiązane koszty robocizny i koszty materiałowe oraz inne koszty powiązane z tą usługa, pod warunkiem że konsument nie zostanie zobowiązany do dokonania zapłaty w miejscu świadczenia usługi w celu naprawy usterki gwarancji akceptowalnej jakości, który jest wiążąca dla firmy Mercury Marine stosowanie do ustawy o prawach konsumenta Australii. Nabywca nie będzie wysyłał produktu ani jego części bezpośrednio do firmy Mercury Marine, chyba że na jej prośbę. Wnioskując o wykonanie naprawy gwarancyjnej, należy przedstawić dealerowi zarejestrowany dowód własności jest to warunkiem uzyskania świadczenia w ramach niniejszej Ograniczonej Gwarancji. Gwarancja nie obejmuje Niniejszej ograniczonej gwarancji nie podlegają: rutynowe przeglądy techniczne, zwiększanie mocy silnika (tuning), regulacja, normalne zużycie eksploatacyjne, uszkodzenia wynikające z działania celowego, używania produktu w celach innych niż jego przeznaczenie, używania śruby napędowej lub przełożeń, które uniemożliwiają pracę silnika w zalecanym zakresie obrotów przy otwartej przepustnicy (zob. Instrukcja Obsługi i Konserwacji Silnika), używania produktu w sposób niezgodny z zaleceniami podanymi w rozdziale o obsłudze/cyklu roboczym w Instrukcji Obsługi i Konserwacji Silnika; uszkodzenia spowodowane przez zaniedbanie, wypadki, zatopienie, nieprawidłową instalację (wskazówki i sposoby dot. prawidłowej instalacji przedstawiono w instrukcji instalacji produktu), niewłaściwą obsługę, używanie akcesoriów lub części, które nie zostały przez nas wyprodukowane lub nie są przez nas sprzedawane, wirniki i tuleje pomp strumieniowych, stosowanie paliwa, olejów i smarów nieodpowiednich dla danego produktu (zob. Instrukcja Obsługi Silnika), zmianę lub usunięcie niektórych części bądź przedostanie się wody do silnika przez wlot paliwowy, wlot powietrza lub układ wydechowy, uruchomienie niezanurzonego silnika, zamontowanie silnika zbyt wysoko na pawęży lub uruchamianie łodzi ze zbyt wielkim trymem silnika. Używanie produktu w wyścigach motorowych lub innego rodzaju zawodach albo korzystanie z jednostki wyścigowej, kiedykolwiek nawet przez poprzedniego właściciela powoduje unieważnienie gwarancji. Niniejsza Ograniczona Gwarancja nie obejmuje kosztów związanych z wyprowadzaniem łodzi z doku, wodowaniem, holowaniem, przechowywaniem, telefonowaniem, wynajmem, niedogodnościami, opłatami za korzystanie z akwenu, ubezpieczeniem, spłatami kredytów, stratą czasu, utratą dochodów lub jakimikolwiek innymi szkodami przypadkowymi lub wtórnymi. Gwarancja nie obejmuje także wydatków związanych z demontażem i/lub wymianą przegród łodzi lub innych elementów w celu uzyskania dostępu do produktu. Żadna osoba prywatna ani prawna, łącznie z autoryzowanymi dealerami Mercury Marine, nie ma uprawnień do składania oświadczeń, działania w charakterze przedstawiciela, ani wydawania gwarancji dotyczących produktu, innych niż te zawarte w niniejszym dokumencie gwarancyjnym, a jeśli takie oświadczenia zostaną złożone, a gwarancje udzielone, nie będą miały mocy prawnej względem Mercury Marine. Dodatkowe informacje o zdarzeniach i okolicznościach podlegających i niepodlegających niniejszej gwarancji znajdują się w rozdziale Gwarancja zawartym w Instrukcji obsługi i konserwacji silnika, która stanowi integralną część niniejszej gwarancji. Koszt zgłoszenia roszczeń na mocy niniejszej Ograniczonej Gwarancji W ramach niniejszej Ograniczonej Gwarancji nie są pokrywane żadne koszty, jakie nabywca może ponieść w związku ze zgłoszeniem roszczenia gwarancyjnego. 8 pol

17 INFORMACJE NA TEMAT GWARANCJI ZASTRZEŻENIA I OGRANICZENIA: DOROZUMIANE GWARANCJE ZWYCZAJNEJ PRZYDATNOŚCI I PRZYDATNOŚCI DO OKREŚLONYCH CELÓW, ZA WYJĄTKIEM STOSOWNYCH GWARANCJI I INNYCH PRAW I ŚRODKÓW ZARADCZYCH, KTÓRE MOGĄ PRZYSŁUGIWAĆ KLIENTOWI ZGODNIE Z AUSTRALIJSKIM PRAWEM KONSUMENCKIM LUB INNYMI PRZEPISAMI ODNOSZĄCYMI SIĘ DO DANYCH WYROBÓW, SĄ W SPOSÓB WYRAŹNY WYŁĄCZONE. W ZAKRESIE W JAKIM NIE MOŻNA SIĘ ICH ZRZEC CZAS OBOWIĄZYWANIA DOROZUMIANYCH GWARANCJI JEST OGRANICZONY DO KOŃCA OKRESU OBOWIĄZYWANIA GWARANCJI UDZIELONEJ JAWNIE. SZKODY UBOCZNE I WTÓRNE NIE PODLEGAJĄ NINIEJSZEJ OGRANICZONEJ GWARANCJI. PRZENIESIENIE GWARANCJI ZASADY OBOWIĄZUJĄCE NA TERYTORIUM AUSTRALII I NOWEJ ZELANDII Gwarancję ograniczoną można przekazać kolejnemu nabywcy, który jednak będzie mógł skorzystać tylko z niewykorzystanej części gwarancji ograniczonej. Nie dotyczy to produktów używanych do celów komercyjnych. Aby przekazać gwarancję kolejnemu nabywcy, do Działu Rejestracji Gwarancji firmy Mercury Marine należy wysłać pocztą lub faksem kopię Aktu Kupna lub Umowy o Zakupie, nazwisko i adres nowego właściciela oraz numer identyfikacyjny kadłuba (HIN). W Australii i Nowej Zelandii należy wysłać na adres: Mercury Marine Attn: Warranty Registration Department Brunswick Asia Pacific Group Private Bag 1420 Dandenong South, Victoria 3164 Australia Po rozpatrzeniu dokumentów dotyczących przekazania gwarancji Mercury Marine prześle pocztą nowemu właścicielowi potwierdzenie rejestracji. Usługa ta jest bezpłatna. Swój adres można zmienić w każdej chwili, również w momencie roszczenia gwarancyjnego, dzwoniąc do firmy Mercury Marine lub wysyłając do Działu Rejestracji Gwarancji Mercury Marine list albo faks, w którym należy podać swoje imię i nazwisko, stary i nowy adres oraz numer identyfikacyjny kadłuba (HIN). Globalne karty gwarancyjne dla napędów zaburtowych i strugowodnych KARTY GWARANCYJNE USA NAPĘDY ZABURTOWE I STRUGOWODNE Produkt FourStroke ( KM wliczając Verado, Pro FourStroke i zaburtowe napędy strugowodne) OptiMax ( KM wliczając Pro XS i zaburtowe napędy strugowodne) Standardowa ograniczona gwarancja 3 lata 3 lata 3 lata 3 lata Napęd strugowodny OptiMax (200 i 250 KM) 1 rok 3 lata Produkt wyścigowy (Racing) (Tylko użytek rekreacyjny) Standardowa ograniczona gwarancja OptiMax (250 XS) 2 lata 3 lata Standardowa ograniczona gwarancja na uszkodzenia spowodowane korozją Standardowa ograniczona gwarancja na uszkodzenia spowodowane korozją pol 9

18 INFORMACJE NA TEMAT GWARANCJI Produkt wyścigowy (Racing) (Tylko użytek rekreacyjny) Standardowa ograniczona gwarancja OptiMax (225 Sport XS) 2 lata 3 lata OptiMax (300 XS) 2 lata 3 lata Verado (350 SCi) 2 lata 3 lata Poza terytorium Stanów Zjednoczonych Standardowa ograniczona gwarancja na uszkodzenia spowodowane korozją W przypadku produktów zakupionych poza Stanami Zjednoczonymi należy się skontaktować z dystrybutorem w danym kraju lub najbliższym autoryzowanym biurem Marine Power Service Center. KARTY GWARANCYJNE DLA NAPĘDÓW ZABURTOWYCH I STRUGOWODNYCH-KANADA Produkt Standardowa ograniczona gwarancja 2-Stroke z gaźnikami (50-90 KM) 1 rok 3 lata 2-Stroke EFI (150 KM) 2 lata 3 lata 2-Stroke z gaźnikami (V6) 2 lata 3 lata FourStroke ( KM wliczając Verado, Pro FourStroke i zaburtowe napędy strugowodne) OptiMax ( KM wliczając Pro XS i zaburtowe napędy strugowodne) 3 lata 3 lata 3 lata 3 lata Napęd strugowodny OptiMax (200 i 250 KM) 1 rok 3 lata Produkt wyścigowy (Racing) (Tylko użytek rekreacyjny) Standardowa ograniczona gwarancja OptiMax (250 XS) 2 lata 3 lata OptiMax (225 Sport XS) 2 lata 3 lata OptiMax (300 XS) 2 lata 3 lata Verado (350 SCi) 2 lata 3 lata Poza Kanadą Standardowa ograniczona gwarancja na uszkodzenia spowodowane korozją Standardowa ograniczona gwarancja na uszkodzenia spowodowane korozją W przypadku produktów zakupionych poza Kanadą należy się skontaktować z dystrybutorem w danym kraju lub najbliższym autoryzowanym biurem Marine Power Service Center. 10 pol

19 INFORMACJE NA TEMAT GWARANCJI KARTY GWARANCYJNE DLA NAPĘDÓW ZABURTOWYCH I STRUGOWODNYCH - AUSTRALIA I NOWA ZELANDIA Produkty Wszystkie modele zaburtowe Standardowa ograniczona gwarancja 3 lata 3 lata Standardowa ograniczona gwarancja na uszkodzenia spowodowane korozją Lekkie komercyjne Należy skontaktować się z najbliższym biurem Marine Power Service Center Poza Australią i Nową Zelandią W przypadku produktów zakupionych poza Australią i Nową Zelandią należy skontaktować się z dystrybutorem w danym kraju lub najbliższym biurem Marine Power Service Center. KARTY GWARANCYJNE DLA NAPĘDÓW ZABURTOWYCH I STRUGOWODNYCH-POŁUDNIOWY PACYFIK Produkty Wszystkie modele zaburtowe Standardowa ograniczona gwarancja 2 lata 3 lata Standardowa ograniczona gwarancja na uszkodzenia spowodowane korozją Lekkie komercyjne Należy skontaktować się z najbliższym biurem Marine Power Service Center Poza obszarem Południowego Pacyfiku W przypadku produktów zakupionych poza regionem Południowego Pacyfiku należy skontaktować się z dystrybutorem w danym kraju lub najbliższym biurem Marine Power Service Center. KARTY GWARANCYJNE DLA NAPĘDÓW ZABURTOWYCH I STRUGOWODNYCH-AZJA Produkt (Tylko użytek rekreacyjny) Standardowa ograniczona gwarancja Dwusuw 1 rok 3 lata FourStroke 1 rok 3 lata OptiMax 1 rok 3 lata Verado 1 rok 3 lata Standardowa ograniczona gwarancja na uszkodzenia spowodowane korozją Zastosowanie do celów komercyjnych Należy skontaktować się z najbliższym biurem Marine Power Service Center pol 11

20 INFORMACJE NA TEMAT GWARANCJI Produkt wyścigowy (Racing) (Tylko użytek rekreacyjny) Standardowa ograniczona gwarancja Standardowa ograniczona gwarancja na uszkodzenia spowodowane korozją Verado 350 SCi 1 rok 3 lata Brak Poza Azją Zastosowanie do celów komercyjnych W przypadku produktów zakupionych poza regionem Azji należy skontaktować się z dystrybutorem w danym kraju lub najbliższym biurem Marine Power Service Center. KARTY GWARANCYJNE DLA EUROPY I WSPÓLNOTY NIEPODLEGŁYCH PAŃSTW (WNP)- NAPĘDY ZABURTOWE I STRUGOWODNE Produkt (Tylko użytek rekreacyjny) Standardowa ograniczona gwarancja Dwusuw 2 lata 3 lata FourStroke 2 lata 3 lata OptiMax (wliczając Pro XS) Verado (wliczając Pro) Produkt wyścigowy (Racing) (Tylko użytek rekreacyjny) 3 lata 3 lata 3 lata 3 lata Standardowa ograniczona gwarancja Verado 350 SCi 2 lata 3 lata Standardowa ograniczona gwarancja na uszkodzenia spowodowane korozją Standardowa ograniczona gwarancja na uszkodzenia spowodowane korozją Zastosowanie do celów komercyjnych Należy skontaktować się z najbliższym biurem Marine Power Service Center Zastosowanie do celów komercyjnych Należy skontaktować się z najbliższym biurem Marine Power Service Center Poza Europeą i WNP W przypadku produktów zakupionych poza Europą i WNP należy skontaktować się z dystrybutorem w danym kraju lub najbliższym biurem Marine Power Service Center. KARTY GWARANCYJNE DLA BLISKIEGO WSCHODU I AFRYKI (Z WYŁĄCZENIEM RPA) - NAPĘDY ZABURTOWE I STRUGOWODNE Produkt (Tylko użytek rekreacyjny) Standardowa ograniczona gwarancja Standardowa ograniczona gwarancja na uszkodzenia spowodowane korozją Zastosowanie do celów komercyjnych Dwusuw 1 rok 3 lata Należy skontaktować się z FourStroke 2 lata 3 lata najbliższym biurem Marine Power Service Center 12 pol

21 INFORMACJE NA TEMAT GWARANCJI Produkt (Tylko użytek rekreacyjny) OptiMax (wliczając Pro XS) Verado (wliczając Pro) Standardowa ograniczona gwarancja 3 lata 3 lata 3 lata 3 lata Standardowa ograniczona gwarancja na uszkodzenia spowodowane korozją Zastosowanie do celów komercyjnych Produkt wyścigowy (Racing) (Tylko użytek rekreacyjny) Standardowa ograniczona gwarancja Verado 350 SCi 2 lata 3 lata Pzoa Bliskim Wschodem i Afryką Standardowa ograniczona gwarancja na uszkodzenia spowodowane korozją W przypadku produktów zakupionych poza Bliskim Wschodem i Afryką należy skontaktować się z dystrybutorem w danym kraju lub najbliższym biurem Marine Power Service Center. KARTY GWARANCYJNE DLA NAPĘDÓW ZABURTOWYCH I STRUGOWODNYCH - RPA Produkt (Tylko użytek rekreacyjny) Standardowa ograniczona gwarancja Dwusuw 2 lata 3 lata FourStroke 2 lata 3 lata OptiMax (wliczając Pro XS) Verado (wliczając Pro) 3 lata 3 lata 3 lata 3 lata Standardowa ograniczona gwarancja na uszkodzenia spowodowane korozją Zastosowanie do celów komercyjnych Należy skontaktować się z najbliższym biurem Marine Power Service Center Produkt wyścigowy (Racing) (Tylko użytek rekreacyjny) Standardowa ograniczona gwarancja Verado 350 SCi 2 lata 3 lata Poza RPA Standardowa ograniczona gwarancja na uszkodzenia spowodowane korozją W przypadku produktów zakupionych poza RPA należy skontaktować się z dystrybutorem w danym kraju lub najbliższym biurem Marine Power Service Center. pol 13

22 Obowiązki motorowodniaka INFORMACJE OGÓLNE Użytkownik (kierujący) odpowiada za właściwą i bezpieczną obsługę łodzi oraz za bezpieczeństwo pasażerów i innych osób. Zaleca się, by każdy użytkownik (kierujący) dokładnie przeczytał i przyswoił sobie całą niniejszą instrukcję obsługi zanim zacznie obsługiwać zespół napędowy. Przynajmniej jeszcze jedna osoba na pokładzie musi znać podstawy uruchamiania i obsługi napędu strumieniowego Mercury i łodzi na wypadek, gdy kierujący nie będzie w stanie poprowadzić łodzi. Przed rozpoczęciem korzystania z napędu strumieniowego Mercury Należy uważnie przeczytać tę instrukcję. Stosowanie się do zasad bezpieczeństwa i instrukcji obsługi, a także postępowanie zgodnie ze zdrowym rozsądkiem zmniejszy ryzyko obrażeń ciała i uszkodzenia produktu. W przypadku pytań należy skontaktować się z dealerem. Należy zwrócić szczególną uwagę na specjalne instrukcje bezpieczeństwa znajdujące się w niniejszym dokumencie oraz etykiety bezpieczeństwa umieszczone na napędzie strumieniowym Mercury.! NIEBEZPIECZEŃSTWO Oznacza sytuację niebezpieczną, która jeśli nie zostanie zażegnana spowoduje śmierć lub poważne obrażenia.! OSTRZEŻENIE Oznacza sytuację niebezpieczną, która jeśli nie zostanie zażegnana może spowodować śmierć lub poważne obrażenia.! PRZESTROGA Oznacza sytuację niebezpieczną, która jeśli nie zostanie zażegnana może spowodować niewielkie lub umiarkowane obrażenia. UWAGA Oznacza sytuację, która jeśli nie zostanie zażegnana może spowodować uszkodzenie silnika lub poważne uszkodzenia głównych podzespołów. WAŻNE: Wskazuje na informacje lub instrukcje niezbędne do prawidłowej obsługi i/lub konserwacji. Należy uważnie przeczytać tę instrukcję. Zapoznać się z różnicą w prowadzeniu łodzi z napędem strugowodnym a prowadzeniem łodzi ze śrubą napędową, w tym, m.in.: Kierowanie z niską mocą/niskim ustawieniem obrotów - W przeciwieństwie do łodzi ze śrubą napędową łodzie z napędem strugowodnym Mercury mają tendencję do utraty sterowności ze względu na mniejszą ilość pobieranej i wyrzucanej wody. W celu odzyskania sterowności należy nieznacznie zwiększyć moc/obroty. Manewrowość - Łodzie z napędem strugowodnym Mercury są wysoce sterowne przy wyższych obrotach znacznie bardziej, niż łodzie ze śrubą napędową. Podczas skręcania należy uważać, aby łódź nie obróciła się wokół własnej osi. Kierowanie na biegu wstecznym - W odróżnieniu od łodzi z napędem śrubowym, skręcenie koła sterowego łodzi skręca jej dziób w tym samym kierunku. W przypadku pytań należy skontaktować się z dealerem. Stosowanie się do zasad bezpieczeństwa i instrukcji obsługi, a także postępowanie zgodnie ze zdrowym rozsądkiem zmniejszy ryzyko obrażeń ciała i uszkodzenia produktu. 14 pol

23 Moc maksymalna łodzi INFORMACJE OGÓLNE! OSTRZEŻENIE Przekroczenie maksymalnych wartości mocy dla łodzi może prowadzić do poważnych obrażeń lub śmierci. Zastosowanie silnika o zbyt dużej mocy może wpłynąć na sterowność łodzi i jej zachowanie na powierzchni lub doprowadzić do uszkodzenia pawęży. Nie instalować silnika przekraczającego maksymalne wartości mocy dla łodzi. Nie wolno przekraczać mocy maksymalnej ani nadmiernie przeładowywać łodzi. Na większości łodzi zgodnie z wymogami umieszczona jest tabliczka z informacją o maksymalnej dopuszczalnej mocy i ładunku, określonym przez producenta na podstawie wskazówek władz federalnych. W razie wątpliwości należy skontaktować się z dealerem lub producentem łodzi. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY XXX XXX Obsługa łodzi przy wysokiej prędkości i wykorzystaniu pełnych osiągów Jeżeli silnik strugowodny Mercury ma być używany do pływania z dużymi prędkościami przy wykorzystaniu pełnych osiągów, przy których obsługa nie jest dobrze opanowana, nigdy nie należy rozwijać pełnej prędkości przed odbyciem rejsu demonstracyjno-instruktażowego ze sprzedawcą lub osobą mającą doświadczenie w prowadzeniu łodzi z takim silnikiem. Aby uzyskać więcej informacji, należy sięgnąć po egzemplarz Eksploatacja łodzi o wysokich parametrach dostępnej u dealera, dystrybutora lub w firmie Mercury Marine. Holowanie jednostki pływającej w wodzie. Podczas holowania niesprawnej jednostki pływające z napędem strugowodnym Mercury należy płynąć z niską prędkością. Obroty podczas holowania należy utrzymywać na poziomie biegu jałowego lub w jego pobliżu. Utrzymywanie niskiej prędkości holowania zapobiega wpychaniu wody w górę układu wylotowego i do silnika. Po dostaniu się do silnika woda może powodować uszkodzenie wewnętrznych części silnika. Zdalne sterowanie napędem strugowodnym Mercury Pilot zdalnego sterowania podłączony do napędu strugowodnego Mercury musi być wyposażony w urządzenie zabezpieczające przed uruchomieniem na biegu. Takie urządzenie zapobiega uruchomieniu silnika, kiedy napęd strugowodny Mercury jest ustawiony na bieg do ruchu naprzód lub wstecz.! OSTRZEŻENIE Uruchomienie silnika na biegu może spowodować poważne obrażenia lub śmierć. Nie uruchamiać łodzi, która nie jest wyposażona w urządzenie zabezpieczające biegu jałowego. pol 15

24 Wyłącznik ściągacza linowego INFORMACJE OGÓLNE Celem wyłącznika ściągacza linowego jest wyłączenie silnika po oddaleniu się sterującego ze swojego miejsca na zbyt dużą odległość (np. w razie przypadkowego wyrzucenia z siedzenia), uniemożliwiającą naciśnięcie wyłącznika. Wyłącznik ściągacza linowego można zainstalować jako element wyposażenia zwykle na desce rozdzielczej lub z boku w pobliżu miejsca sterującego. Ściągacz linowy to linka, zwykle o długości od 122 do 152 cm (4 5 stóp) (po rozciągnięciu) z jedną końcówką umożliwiającą umieszczenie w wyłączniku i oraz z drugą końcówką zaopatrzoną w zatrzask do przymocowania do sterującego. Ściągacz linowy jest zwijany, aby maksymalnie skrócić jego długość w stanie spoczynku, w celu zminimalizowania prawdopodobieństwa splątania ze znajdującymi się w pobliżu przedmiotami. Możliwość rozciągania minimalizuje prawdopodobieństwo przypadkowego uruchomienia, gdyby sterujący chciał poruszać się w pobliżu swojego miejsca. Aby uzyskać krótszy ściągacz linowy, należy go owinąć wokół nadgarstka lub nogi albo zawiązać na nim węzeł. a b a - b - Linka ściągacza linowego Wyłącznik ściągacza linowego Przed przejściem do informacji zawartych w dalszej części instrukcji należy zapoznać się z następującymi informacjami dotyczącymi bezpieczeństwa. Ważne informacje dotyczące bezpieczeństwa: Celem wyłącznika ściągacza linowego jest wyłączenie silnika po oddaleniu się sterującego od swego miejsca na zbyt dużą odległość, uniemożliwiającą naciśnięcie wyłącznika. Może się to zdarzyć, jeśli sterujący wypadnie za burtę lub pozostając na pokładzie, oddali się od stanowiska sterowania na większą odległość. Wypadnięcie za burtę i przypadkowe wyrzucenie z łodzi jest bardziej prawdopodobne w niektórych typach łodzi, np. w przypadku niskoburtowych pontonów, łodzi do połowów, łodzi wyczynowych, łodzi do połowów obsługiwanych rumplem ręcznym. Wypadnięcie i wyrzucenie z łodzi może też być skutkiem nieumiejętnej obsługi, np. siedzenie na oparciu siedzenia albo górnej krawędzi nadburcia lub stanie w łódce przy prędkości ślizgowej, siedzenie na podwyższonych pokładach łodzi połowowych, rozwijanie prędkości ślizgowej na płytkiej wodzie lub tam, gdzie pod wodą znajduje się wiele przeszkód, zwolnienie uchwytu na kole sterowniczym, gdy ten ciągnie w jedną stronę, picie alkoholu lub zażywanie narkotyków, lub wykonywanie brawurowych manewrów przy dużych prędkościach. Uruchomienie wyłącznika ściągacza linowego spowoduje niezwłoczne zatrzymanie silnika, ale łódź siłą bezwładności przepłynie jeszcze pewną odległość, zależnie od prędkości i ostrości zakrętu w momencie wyłączenia silnika. Łódź nie wykona jednak pełnego koła. Łódź płynąca siłą bezwładności może spowodować równie poważne obrażenia każdego znajdującego się na jej kursie, jak łódź z włączonym silnikiem. Zdecydowanie zalecane jest poinstruowanie pasażerów łodzi o właściwych procedurach uruchamiania i obsługi silnika na wypadek, gdyby musieli przejąć obsługę silnika w sytuacji awaryjnej (np. gdy sterujący zostanie przypadkowo wyrzucony z łodzi).! OSTRZEŻENIE Jeśli sterujący wypadnie z łodzi, natychmiastowe wyłączenie silnika znacznie zmniejszy ryzyko obrażeń lub śmierci w razie potrącenia przez łódź. Należy zawsze dobrze przyczepić obydwa końce wyłącznika ściągacza linowego. 16 pol

25 INFORMACJE OGÓLNE! OSTRZEŻENIE Siła hamowania wywołana przez przypadkowe lub niezamierzone uruchomienie wyłącznika może spowodować poważne obrażenia lub śmierć. Sterujący łodzią nigdy nie powinien opuszczać stanowiska sterującego bez uprzedniego odłączenia wyłącznika ściągacza linowego. Możliwe jest również przypadkowe lub niezamierzone uruchomienie wyłącznika podczas normalnej pracy silnika. Może to wywołać następujące potencjalnie niebezpieczne zdarzenia (jedno, kilka lub wszystkie z nich): Pasażerowie mogą zostać wyrzuceni do przodu z powodu nagłego przerwania ruchu łodzi do przodu - jest to szczególnie niebezpieczne dla siedzących na przedzie łodzi, gdyż mogą zostać wyrzuceni przez dziób łodzi i uderzeni skrzynią biegów lub śrubą napędową. Utrata mocy i kontroli nad kierunkiem płynięcia na wzburzonym morzu, na wodzie z silnymi prądami lub przy silnym wietrze. Utrata kontroli przy dokowaniu. UTRZYMYWANIE WYŁĄCZNIKA ŚCIĄGACZA LINOWEGO ORAZ LINKI ŚCIĄGACZA W PRAWIDŁOWYM STANIE Przed każdym użyciem sprawdzić czy wyłącznik ściągacza linowego funkcjonuje prawidłowo. Uruchomić silnik, a następnie wyłączyć ciągnąc za linkę ściągacza. Jeśli nie nastąpi wyłączenie silnika, oddać wyłącznik do naprawy przed rozpoczęciem użytkowania łodzi. Przed każdym użyciem skontrolować wzrokowo linkę ściągacza, czy jest w dobrym stanie i czy nie ma na niej pęknięć, przecięć lub przetarć. Skontrolować, czy zatrzaski na końcach linki są w dobrym stanie. Wymienić uszkodzone lub zużyte linki ściągacza. Ochrona ludzi znajdujących się w wodzie PRZY ZWYKŁEJ PRĘDKOŚCI Osobie stojącej lub unoszącej się na wodzie bardzo trudno jest szybko uciec przed łodzią płynącą wprost na nią, nawet jeśli łódź porusza się z małą prędkością. Płynąc przez obszar wodny, gdzie mogą znajdować się ludzie, należy zawsze zwolnić i zachować szczególną ostrożność. Unikać płytkich wód oraz luźnych materiałów, takich jak piasek, muszle, wodorosty, trawy, krzaki, itp., które mogą zostać zassane i wyrzucone z pompy z prędkością pocisku. W NIERUCHOMEJ ŁODZI Jeśli ktokolwiek znajduje się w wodzie blisko łodzi, zawsze należy niezwłocznie wyłączyć silnik strugowodny Mercury. Podczas pracy silnika napęd strugowodny zawsze pobiera wodę przez otwór wlotowy. Nie zbliżać się do otworu wlotowego znajdującego się pod rufą (tylna częścią) łodzi, a podczas pracy silnika nie umieszczać w otworze wlotowym ani wylotowym żadnych przedmiotów. pol 17

26 INFORMACJE OGÓLNE! OSTRZEŻENIE Unikać kontaktu z obracającym się wirnikiem oraz uważać, aby włosy, ubranie i luźne przedmioty nie zostały wciągnięte do otworu wlotowego wody, gdzie mogą owinąć się wokół wirnika. Nie zbliżać się do otworu wlotowego wody; podczas pracy silnika nie umieszczać w otworze wlotowym ani wylotowym żadnych przedmiotów. Emisja spalin UWAGA! GROŹBA ZATRUCIA TLENKIEM WĘGLA Tlenek węgla (CO) jest śmiertelnie niebezpiecznym gazem obecnym w spalinach wydzielanych przez wszystkie silniki wewnętrznego spalania, łącznie z silnikami napędowymi łodzi oraz generatorami zasilającymi różne akcesoria znajdujące się na łodzi. CO jest gazem bezwonnym, bezbarwnym i bez smaku, lecz jeśli wyczuwalny jest zapach lub smak spalin silnika, oznacza to, że wdychany jest również CO. Do wczesnych objawów zatrucia tlenkiem węgla, które są bardzo podobne do objawów choroby morskiej i nietrzeźwości, należą ból głowy, zawroty głowy, senność i nudności.! OSTRZEŻENIE Wdychanie spalin może spowodować zatrucie tlenkiem węgla, a w rezultacie utratę przytomności, uszkodzenie mózgu lub śmierć. Należy unikać narażenia na działanie tlenku węgla. W czasie pracy silnika nie należy przebywać w pobliżu elementów układu wydechowego. W trakcie żeglugi lub postoju należy zapewnić dobrą wentylację łodzi. NIE PRZEBYWAĆ W POBLIŻU ELEMENTÓW UKŁADU WYDECHOWEGO Gazy spalinowe silnika zawierają szkodliwy tlenek węgla. Unikać obszarów ze skoncentrowanymi gazami spalinowymi silnika. W czasie pracy silników osoby pływające powinny znajdować się z dala od łodzi i nie siedzieć, leżeć lub stać na platformach do pływania lub drabinkach łodzi. W czasie żeglugi nie należy pozwalać pasażerom przebywać bezpośrednio za łodzią (na holowanych platformach, uprawiając surfing tekowy/body surfing). Takie niebezpieczne praktyki są związane nie tylko z narażeniem osób na duże stężenie spalin silnika, lecz również stwarzają zagrożenie obrażeniami od śruby napędowej łodzi. WŁAŚCIWA WENTYLACJA W celu pozbycia się spalin należy wentylować część łodzi przeznaczoną dla pasażerów, otwierać kurtyny boczne lub przednie luki. 18 pol

27 INFORMACJE OGÓLNE Przykład pożądanego przepływu powietrza przez łódź: 5448 SŁABA WENTYLACJA Podczas żeglowania z wiatrem i/lub w pewnych warunkach wietrznych do stale osłoniętych lub osłoniętych brezentem kabin lub kokpitów przy niewystarczającej wentylacji może dostawać się tlenek węgla. Dlatego w łodzi należy zamontować jeden lub więcej detektorów tlenku węgla. Choć są to rzadkie przypadki, w bezwietrzne dni osoby pływające w pobliżu lub przebywające na otwartym pokładzie stojącej łodzi z włączonym silnikiem mogą zostać narażone na kontakt z tlenkiem węgla w niebezpiecznym stężeniu. 1. Przykłady słabej wentylacji, gdy łódź stoi: a b a - b - Uruchamianie silnika w łodzi zacumowanej w zamkniętym pomieszczeniu Cumowanie w pobliżu innej łodzi z pracującym silnikiem 2. Przykłady słabej wentylacji w czasie żeglugi: a b 5449 a - b - Pływanie przy zbyt dużym kącie przegłębienia dziobu łodzi. Pływanie łodzią z zamkniętymi lukami przednimi (efekt kombi). pol 19

28 Skoki przez fale i kilwater INFORMACJE OGÓLNE Pływanie łodziami rekreacyjnymi przez fale i kilwater jest naturalną czynnością w sporcie motorowodnym. Ale gdy dzieje się to przy dużej prędkości tak, że kadłub łodzi częściowo lub całkowicie wynurza się z wody, pojawia się pewne niebezpieczeństwo, zwłaszcza w momencie zanurzenia łodzi w wodzie. Głównym zagrożeniem jest zmiana kierunku łodzi w trakcie skoku". Wtedy przy opadnięciu na powierzchnię wody łódź może gwałtownie skręcić i obrać nowy kierunek. Taka gwałtowna zmiana kierunku może spowodować wypadnięcie pasażerów z siedzeń lub z łodzi.! OSTRZEŻENIE Skakanie przez fale lub kilwater może spowodować poważne obrażenia lub śmierć na skutek wyrzucenia z łodzi. Jeśli jest to możliwe, należy unikać skoków przez fale i kilwater. Skok łodzi przez falę lub kilwater może pociągnąć za sobą inne, rzadziej spotykane zagrożenie. Jeżeli podczas skoku dziób łodzi przechyli się wystarczająco do dołu, spadając może zanurzyć się na chwilę pod wodą. Spowoduje to niemal natychmiastowe zatrzymanie łodzi, a w rezultacie wyrzucenie pasażerów do przodu. Łódź może też gwałtownie zmienić kierunek. Zatrzymywanie łodzi w sytuacji awaryjnej Łodzie z napędem strugowodnym umożliwiają zatrzymanie w sytuacji awaryjnej; jest to cecha unikalna dla tego rodzaju napędów. W sytuacji awaryjnej należy załączyć bieg wsteczny silnika i przepustnicy, aby w sposób nagły obniżyć prędkość łodzi i skrócić drogę zatrzymania. Taki manewr może jednak spowodować popchnięcie pasażerów do przodu, a nawet wyrzucenie z łodzi.! OSTRZEŻENIE Użycie funkcji zatrzymania awaryjnego napędu strugowodnego spowoduje wyhamowanie łodzi. Nagłe zatrzymanie może jednak spowodować popchnięcie pasażerów do przodu, a nawet wyrzucenie z łodzi, powodując poważne obrażenia ciała lub śmierć. Należy zachować ostrożność podczas przeprowadzania procedury awaryjnego zatrzymania i ćwiczyć ją w bezpiecznym miejscu. Zatrzymanie awaryjne może spowodować zanurzenie wody i nabranie dużej ilości wody, jeśli ustawi się zbyt wysoką moc na biegu wstecznym. Taką procedurę należy ćwiczyć w bezpiecznym miejscu, stopniową zwiększając moc na biegu wstecznym, aż dziób znajdzie się nieznacznie na powierzchnią wody. Wybór akcesoriów do napędu strugowodnego Mercury Specjalnie dla potrzeb tego silnika strugowodnego zaprojektowano i przetestowano oryginalne akcesoria Mercury Precision lub Quicksilver. Akcesoria te można nabyć u dealerów Mercury Marine. WAŻNE: Przed montażem akcesoriów należy się skonsultować z dealerem. Nieprawidłowe stosowaniu akcesoriów lub wykorzystanie niezatwierdzonych akcesoriów może spowodować uszkodzenie produktu pol

29 INFORMACJE OGÓLNE Niektóre akcesoria nie produkowane lub nie sprzedawane przez Mercury Marine nie zostały zaprojektowane w sposób zapewniający bezpieczne ich używanie z systemem obsługi napędu strugowodnego. W przypadku wszystkich akcesoriów należy zaopatrzyć się i zapoznać z instrukcją montażu, obsługi i konserwacji tych akcesoriów. Zalecenia dotyczące bezpiecznego pływania łodzią Aby bezpiecznie korzystać z dróg wodnych, należy zapoznać się z miejscowymi, krajowymi i innymi właściwymi przepisami i ograniczeniami dotyczącymi żeglugi, a także wziąć pod uwagę następujące wskazówki. Należy stosować sprzęt unoszący na wodzie. Dla każdej osoby na łodzi należy przygotować łatwodostępny atestowany sprzęt unoszący na powierzchni wody w odpowiednim rozmiarze (zgodnie z przepisami). Nie przeciążać łodzi. Dla większości łodzi wyznaczono i podano w ateście ładowność (obciążenie) maksymalną (informacje zawiera plakietka z danymi dotyczącymi parametrów łodzi). W razie wątpliwości należy skontaktować się z dealerem lub producentem łodzi. Należy wykonywać kontrole w zakresie bezpieczeństwa i przeprowadzać wymaganą konserwację. Systematycznie wykonywać czynności określone harmonogramem i wykonywać wszelkie naprawy w sposób prawidłowy. Należy znać i przestrzegać wszystkie przepisy i regulaminy dotyczące żeglugi po drogach wodnych. Sterujący łodzią powinien ukończyć szkolenie BHP z zakresu pływania łodzią. W USA kursy takie są oferowane przez 1) Służbę Pomocniczą Straży Wybrzeża USA, 2) Power Squadron, 3) Czerwony Krzyż i 3) urząd nadzorujący żeglugę w danym stanie. Zapytania można kierować pod numer gorącej linii: lub pod numer informacyjny fundacji Boat U.S.: BOAT. Należy sprawdzić, czy wszyscy na łodzi są właściwie usadowieni. Nie należy pozwalać na siadanie lub stawanie na żadnej z części łodzi, która nie jest do tego przeznaczona. Obejmuje to oparcia siedzeń, górne krawędzie nadburcia, pawęż, dziób, pokłady, podwyższone siedzenia do połowów, siedzenia obrotowe do połowów oraz wszelkie inne miejsca, których zajmowanie może w wyniku nieoczekiwanego przyspieszenia łodzi spowodować wyrzucenie pasażera za burtę lub na pokład. Pod żadnym pozorem nie wolno na płynącej łodzi przebywać będąc pod wpływem alkoholu lub narkotyków (jest to niezgodne z prawem). Alkohol lub narkotyki obniżają zdolność właściwej oceny sytuacji i szybkiego reagowania. Należy przeszkolić inną osobę w zakresie sterowania łodzią. Należy poinstruować przynajmniej jeszcze jedną osobę na pokładzie co do podstaw uruchamiania i obsługi napędu strugowodnego oraz sterowania łodzią, na wypadek gdyby sterujący utracił zdolność kierowania łodzią lub wypadł za burtę. Wsiadanie pasażerów. Silnik łodzi należy zatrzymać, gdy wsiadają lub wysiadają z niej pasażerowie lub gdy znajdują się oni w tylnej części (w pobliżu rufy) łodzi. Przełączenie silnika na bieg jałowy nie jest wystarczające. Należy zachować ostrożność. Sterujący łodzią odpowiada prawnie za prowadzenie stałej obserwacji wzrokowej i nasłuchu. Sterujący musi mieć niezakłóconą niczym widoczność, szczególnie w kierunku do przodu. Pasażerowie, ładunek lub siedzenia do połowów nie mogą zasłaniać sterującemu pola widzenia, gdy łódź płynie z jakąkolwiek prędkością (wyższą niż na biegu jałowym). Nie wolno płynąć łodzią bezpośrednio za narciarzem wodnym narciarz może się przewrócić. Przykładowo łódź płynąca z prędkością 40 km/h (25 mili/godz.) dogoni osobę przewróconą w odległości 61 m (200 stóp) przed łodzią w ciągu 5 sekund. Należy uważać na osoby przewrócone na nartach wodnych. Gdy łodzi używa się do holowania narciarza wodnego lub podobnego sportu, w sytuacji gdy narciarz przewróci się, wracając po niego należy tak ustawić łódź, by narciarz znajdował się po stronie sterującego łodzią. Sterujący powinien cały czas obserwować osobę w wodzie; nie wolno podpływać tyłem do osób na nartach wodnych ani żadnych innych osób znajdujących się w wodzie. Należy zgłaszać wszelkie wypadki. Sterujący łodziami są prawnie zobowiązani składać raport z wypadku z udziałem łodzi w stanowym urzędzie nadzorującym żeglugę, gdy ich łódź uczestniczyła w wypadku na wodzie. Wypadek z udziałem łodzi należy zgłosić, jeżeli 1) są ofiary śmiertelne lub mogą być ofiary śmiertelne, 2) obrażenia osób wymagają pomocy medycznej wykraczającej poza pierwszą pomoc, 3) uszkodzone zostały łodzie lub inne obiekty, a wartość szkód przekracza 500 dolarów lub 4) nastąpiło całkowite zniszczenie łodzi. O pomoc należy zwrócić się do pracowników miejscowego posterunku. pol 21

30 INFORMACJE OGÓLNE Unikać płytkich wód. Unikać uruchamiania napędu strugowodnego Mercury w bardzo płytkiej wodzie lub w miejscu o widocznych cząstkach zanieczyszczeń lub wodorostów unoszących się w wodzie. Należy zawsze pływać w wodzie o głębokości co najmniej 80 cm, szczególnie podczas przyspieszania z prędkości na biegu jałowym. Wszelkie luźne materiały, takie jak piasek, muszle, kamienie, wodorosty, trawa itp, mogą zostać wciągnięte przez pompę i spowodować następujące problemy: 1. Przegrzanie silnika 2. Utrata sterowania 3. Wyrzucanie obiektów z pompy z wysoką prędkością 4. Uszkodzenie pompy Zapisanie numeru seryjnego SILNIK I POMPA STRUGOWODNA Ważne jest, aby zapisać i zachować te numery seryjne. Numery seryjne pompy i silnika są różne i unikalne. Dla wygody użytkownika oznaczenie zawierające numery seryjne silnika i pompy znajdują się na silniku. a Model Number XXXXXXX Serial Number XXXXXXX XL XXXXXX HP XXX KW XXX LB XXX KG XXX Mercury Marine Brunswick Corp. Fond du Lac, WI Assembled in the USA from US and foreign components XX b a Model # Serial # XXXXXXX XXXXXXX c d a - b - c - d - Numer seryjny silnika Oznaczenie modelu Rok produkcji Numer seryjny pompy 22 pol

31 Dane techniczne Opis INFORMACJE OGÓLNE Dane techniczne Modele 200 Moc w KM 200 Kilowaty 149,1 Zakres obr./min przy całkowicie otwartej przepustnicy Zakres obrotów na minutę na biegu jałowym Liczba cylindrów 6 Objętość skokowa cylindra Średnica cylindra Skok Świeca zapłonowa Szczelina świecy zapłonowej Zalecana benzyna Zalecany olej Parametry znamionowe akumulatora* (minimalne) Moc układu ładowania System kontroli emisji 2508 cm sześc. (153 cala³) 88,4 mm (3,500 cala) 67,3 mm (2,650 cala) NGK IZFR6J-11 lub NGK IZFR6J 1,1 mm (0,043 cala) Patrz Paliwo i olej Patrz Paliwo i olej 1000 Marine Cranking Amps (MCA) lub 800 Cold Cranking Amps (CCA) 60 A Elektroniczne sterowanie silnikiem (EC) *Producenci akumulatorów mogą używać różnych standardów znamionowych i testowych. MCA, CCA, Ah i pojemność rezerwowa (RC) to oznaczenia znamionowe uznawane przez Mercury Marine. Producenci stosujący normy inne niż powyższe, np. odpowiednik MCA, nie spełniają wymogów Mercury Marine dotyczących akumulatorów. pol 23

32 INFORMACJE OGÓLNE Części silnika Przegroda wsteczna 2 - Ster 3 - Stojan 4 - Pierścień ślizgowy 5 - Wąż syfonu zęzowego - od silnika 6 - Sito filtrujące syfonu zęzowego 7 - Wlot wody 24 pol

33 Wymagania dotyczące paliwa PALIWO I OLEJ Nie należy stosować wstępnie wymieszanej mieszanki benzyny i oleju. Silnik automatycznie pobiera dodatkową ilość oleju podczas rozruchu. Podczas docierania, a także późniejszej eksploatacji, należy zasilać silnik czystą benzyną zalecanego gatunku. Dodatki do oleju Aby zminimalizować zjawisko gromadzenia się osadów w silniku, zalecane jest dodawanie podczas tankowania w trakcie sezonu dodatku do paliwa Quickleen Engine Treatment firm Mercury lub Quicksilver. Dodatek należy stosować zgodnie z instrukcjami podanymi na pojemniku. Ochrona przez zablokowaniem przepływu paliwa WAŻNE: Części montowane w układzie zasilania paliwem (filtry, złączki, zawory, itp.) mogą ograniczać przepływ paliwa. Może to powodować gaśnięcie silnika na niskich obrotach i/lub powodować niskokaloryczność paliwa na wysokich obrotach, stwarzając niebezpieczeństwo uszkodzeń. Wymaganie dotyczące przewodu paliwowego o niskim stopniu przesiąkania Wymagane dla silników zaburtowych na sprzedaż, sprzedanych lub oferowanych w sprzedaży na terenie USA. Agencja Ochrony Środowiska (EPA) wymaga, aby każdy silnik zaburtowy wyprodukowany po 1 stycznia 2009 r. był wyposażony w główny przewód paliwowy o niskim stopniu przesiąkania, łączący zbiornik paliwa z silnikiem zaburtowym. Przewód o niskim stopniu przesiąkania USCG typ B1-15 lub typ A1-15, zgodnie z definicją nieprzekraczający 15/gm²/24 godz. z paliwem CE 10 przy temp. 23, zgodnie z SAE J 1527 przewód paliwowy do zastosowania w łodziach. Zalecenia dotyczące oleju Zalecany olej Olej do napędów zaburtowych OptiMax Oil lub Premium Plus 2-Cycle TCW 3 Zalecany jest olej do silników dwusuwowych Mercury OptiMax/DFI lub Quicksilver DFI. Jeśli olej do silników dwusuwowych Mercury Optimax/DFI lub Quicksilver DFI jest niedostępny, zalecane jest zastosowanie oleju do silników dwusuwowych TC-W3 Premium Plus firm Mercury lub Quicksilver. Użycie oleju gorszej jakości może spowodować poważne uszkodzenia silnika. Olej do silników dwusuwowych Mercury Racing jest zalecany do silników OptiMax używanych w zastosowaniach komercyjnych, roboczych lub do długich okresów pracy na wysokich obrotach, wiążących się ze skrajnymi obciążeniami. Dodatkowe efekty smarowania i ochrony zapewniane przez właściwości oleju Mercury Racing 2-Stroke maksymalizują moc, jednocześnie chroniąc przed gorącem i zmniejszając zużycie oraz gromadzenie się osadu węglowego. Zalecenia dotyczące paliwa WAŻNE: Zastosowanie niewłaściwej benzyny może spowodować uszkodzenie silnika. Uszkodzenie silnika spowodowane zastosowaniem niewłaściwej benzyny traktowane jest jako niewłaściwe użycie silnika i spowodowane tym uszkodzenia nie będą objęte ograniczoną gwarancją. LICZBA OKTANOWA PALIWA Silniki Mercury Marine będą działać poprawnie przy zastosowaniu głównych marek benzyn bezołowiowych, spełniających poniższe wymagania: USA i Kanada o minimalnej liczbie oktanowej 87 (R+M)/2. Dopuszczalne jest również stosowanie benzyny Premium [92 (R+M)/2 oktany]. Nie stosować benzyny ołowiowej. pol 25

34 PALIWO I OLEJ Poza USA i Kanadą o minimalnej liczbie oktanowej 90 RON. Dopuszczalne jest również stosowanie benzyny Premium (98 RON). Jeśli brak jest benzyny bezołowiowej, stosować główne marki benzyny z ołowiem. ZASTOSOWANIE BENZYN O ZMIENIONEJ FORMULE (NATLENIANYCH) (TYLKO USA) Benzyna tego typu wymagana jest w pewnych regionach USA. Dwa rodzaje utleniaczy wykorzystywane w tego typu paliwach to alkohol (etanol) lub eter (MTBE lub ETBE). Jeśli na danym obszarze utleniaczem stosowanym w benzynie jest etanol, patrz: Benzyny zawierające alkohol. Takie benzyny o zmienionej formule są dopuszczone do zastosowania w silnikach Mercury Marine. BENZYNY ZAWIERAJĄCE ALKOHOL Jeśli benzyna sprzedawana w danym regionie zawiera metanol (alkohol metylowy) albo etanol (alkohol etylowy), należy mieć świadomość pewnych negatywnych zjawisk, które mogą wystąpić. Zjawiska te są groźniejsze w przypadku metanolu. Zwiększanie udziału alkoholu w paliwie może również pogarszać te negatywne zjawiska. Niektóre z tych problemów są spowodowane tym, że alkohol znajdujący się w benzynie może pochłaniać wilgoć z powietrza, co prowadzi do powstania mieszaniny wody i alkoholu, która oddziela się od benzyny w zbiorniku paliwa. Elementy układu paliwowego w silnikach Mercury Marine są odporne na działanie alkoholu w ilości do 10% w benzynie. Nie wiemy, jaką procentową zawartość alkoholu w paliwie może wytrzymać układ paliwowy łodzi. Aby uzyskać dokładne zalecenia na temat części układu paliwowego (baków, przewodów i łączników), należy skontaktować się z producentem łodzi. Należy mieć świadomość tego, że benzyny zawierające alkohol mogą spowodować nasilenie poniższych zjawisk: Korozja części metalowych Zużycie części gumowych i z tworzywa sztucznego Przenikanie paliwa przez przewody gumowe. Trudności podczas uruchamiania i eksploatacji.! OSTRZEŻENIE Wyciek paliwa stwarza zagrożenie pożarem lub wybuchem, co może być przyczyną poważnych obrażeń lub śmierci. Systematycznie należy sprawdzać, czy podzespoły układu paliwowego są szczelne, czy nie są zmiękczone, stwardniałe, spęczniałe lub nie wykazują śladów korozji, szczególnie po okresie przechowywania. Każdy objaw wycieku lub uszkodzenia wymaga wymiany części przed dalszą eksploatacją silnika. Ze względu na możliwe negatywne działanie alkoholu w benzynie, zalecane jest stosowanie, wszędzie tam gdzie to możliwe, jedynie benzyny nie zawierającej alkoholu. Jeśli dostępna jest tylko benzyna zawierająca alkohol lub jeśli nie ma informacji o zawartości alkoholu, wymagane jest zwiększenie częstotliwości kontroli pod katem wycieków lub zjawisk nietypowych. WAŻNE: W przypadku eksploatowania silnika Mercury Marine z benzyną zawierającą alkohol należy unikać przechowywania benzyny w zbiorniku paliwa przez dłuższe okresy czasu. Długie okresy przechowywania, typowe dla łodzi, stwarzają wyjątkowe problemy. W samochodach benzyny zawierające alkohol są zwykle zużywane, nim zaabsorbują dostateczną ilość wilgoci, która mogłaby wywołać problemy; łodzie natomiast często pozostają nieużywane wystarczająco długo, aby fazy paliwa rozdzieliły się. Dodatkowo w czasie magazynowania może dochodzić do korozji wewnętrznej, jeśli alkohol zmyje ochronny film olejowy z wewnętrznych części. Napełnianie zdalnego zbiornika oleju Wykręcić korek wlewu i napełnić olejem podanego rodzaju. Pojemność zbiornika oleju wynosi 11,5 l (3 gal.). Ponownie założyć korek wlewu i mocno dokręcić. 26 pol

35 PALIWO I OLEJ WAŻNE: Należy zawsze sprawdzić, czy korki wlewu oleju są mocno dokręcone. Przedostanie się powietrza przez nieszczelność uniemożliwi dopływ oleju do silnika Napełnianie zbiornika oleju zamocowanego na silniku UWAGA: Napełnianie tego zbiornika jest niezbędne tylko w sytuacji spadku poziomu oleju i aktywacji systemu ostrzegającego o niskim poziomie oleju. 1. Poluzować korek wlewu zbiornika oleju silnikowego. Uruchomić silnik i odczekać, aż powietrze zostanie usunięte z zapasowego zbiornika oleju, a zbiornik zostanie napełniony olejem aż do punktu przepełnienia. 2. Dokręcić korek wlewu pol 27

36 Syfon zęzowy FUNKCJE I ELEMENTY STEROWANIA Napęd strugowodny Mercury jest wyposażony w automatyczną funkcję syfony zęzowego. Syfon zęzowy pracuje zawsze wtedy, gdy silnik pracuje z obrotami powyżej wartości dla biegu jałowego. Maksymalną wydajność syfonu osiąga się powyżej 300 obr./min. a b c a - b - c - Przerwa syfonu Wąż syfonu zęzowego Sito filtrujące wodę syfonu zęzowego Woda wylatująca z pompy strugowodnej tworzy ssanie lub próżnię w wężu podłączonym do dyszy. Wąż jest poprowadzony i umieszczony w zęzie po stronie tunelu strugowodnego. Układ syfonu zęzowego jest wyposażony w przerwę, która zapobiega wypływaniu wody z powrotem do łodzi po wyłączeniu silnika. Przerwa syfonu musi znajdować się w najwyższym miejscu przebiegu węża i nad linią wodną. Przerwę syfonu należy okresowo sprawdzać, aby zapewnić jej poprawne działanie. Otwór powietrzny musi pozostawać otwarty i niezatkany mm (0,020 cala) System ostrzegawczy DŹWIĘKOWE SYGNAŁY OSTRZEGAWCZE Po umieszczeniu kluczyka w pozycji ON" (włączony) sygnał dźwiękowy włączy się na chwilę, informując sterującego o prawidłowym działaniu sygnalizatora dźwiękowego. Istnieją dwa typy sygnalizatorów dźwiękowych, ostrzegających operatora o problemie z systemem obsługi silnika. 1. Ciągły, sześciosekundowy sygnał dźwiękowy: Wskazuje stan krytyczny silnika. W zależności od stanu może włączyć się system zabezpieczenia silnika i ograniczając moc, zabezpieczyć silnik. Należy niezwłocznie wrócić do portu i skontaktować się z dealerem wykonującym czynności serwisowe. 2. Przerywany krótki sygnał dźwiękowy, trwający sześć sekund: Wskazuje stan niekrytyczny silnika. Stan ten nie wymaga natychmiastowej interwencji. Można nadal używać łodzi, jednak w zależności od natury problemu, moc silnika może być ograniczona przez system zabezpieczenia silnika (patrz System zabezpieczenia silnika poniżej) w celu ochrony silnika. Należy skontaktować się z dealerem wykonującym czynności serwisowe w najbliższym możliwym terminie. 28 pol

37 FUNKCJE I ELEMENTY STEROWANIA Ważne jest, aby pamiętać, że w obu powyższych przypadkach wygenerowany zostanie tylko jeden sygnał ostrzegawczy. Jeśli silnik zostanie wyłączony za pomocą kluczyka i ponownie uruchomiony, ponownie wygenerowany zostanie pojedynczy sygnał ostrzegawczy, o ile usterka nie została usunięta. Rysunki ilustrujące poszczególne funkcje silnika i dodatkowe dane dotyczące silnika można znaleźć w punkcie: Informacje o produkcie SmartCraft w dalszej części. Niektóre mniejsze problemy sygnalizowane przez system przerywanymi sześciosekundowymi sygnałami dźwiękowymi mogą zostać rozwiązane przez sternika. Sternik może usunąć następujące usterki: Woda w zamontowanym na silniku filtrze paliwa. Zob. Konserwacja Filtr odwadniacz paliwa. Problem z układem chłodzenia (ciśnienie wody lub temperatura silnika). Zatrzymaj silnik i sprawdź, czy otwory wlotowe wody w dolnym module nie są zatkane; niski poziom oleju silnikowego. Zob. Paliwo i olej Sprawdzanie i uzupełnianie oleju silnikowego. SYSTEM ZABEZPIECZENIA SILNIKA System zabezpieczenia silnika monitoruje czujniki najważniejszych czynności silnika, co pozwala na wczesne wykrywanie problemów w pracy silnika. System zabezpieczenia silnika działa zawsze wtedy, gdy pracuje silnik, dlatego nigdy nie trzeba się martwić, czy silnik jest chroniony. System zareaguje na problem w pracy silnika, wydając sygnał dźwiękowy przez sześć sekund i/lub zmniejszając moc silnika, co zapewnia jego ochronę. Jeżeli system zabezpieczenia silnika jest aktywny, należy zredukować obroty silnika. Problem należy zidentyfikować i usunąć. Przed wprowadzeniem silnika na wysokie obroty konieczne jest zresetowanie systemu. Resetowanie systemu wykonuje się, przesuwając dźwignię przepustnicy z powrotem w pozycję biegu jałowego. Jeśli system zabezpieczenia silnika stwierdzi, że zresetowanie nie usunęło problemu, pozostanie aktywny, ograniczając zakres mocy silnika. System zezwoli na osiągnięcie normalnej prędkości obrotowej silnika dopiero po wykryciu i usunięciu problemu. OGRANICZENIE NADMIERNYCH OBROTÓW Ograniczenie nadmiernych obrotów ustawia się dla obrotów większych niż zakres roboczy. Jeśli silnik działa z obrotami większymi lub równymi limitowi nadmiernych obrotów, PCM nie pozwala na utrzymanie mocy silnika wymaganej przez operatora. Zob. Dane techniczne, aby określić limit obrotów tego silnika. Po osiągnięciu początku limitu obrotów, system odetnie zapłon niektórych cylindrów. Jeśli operator nie zmniejszy obrotów silnika, system odetnie zapłon wszystkich cylindrów. Kiedy limit przekroczenia obrotów systemu działa, nie słychać żadnego ostrzeżenia dźwiękowego. Aby zresetować system zabezpieczeń Engine Guardian: 1. Zamknąć przepustnicę na trzy sekundy. 2. Otworzyć przepustnicę. Jeśli silnik nie odpowiada, powtórzyć krok jeden. INFORMACJE O PRODUKCIE SMARTCRAFT Dla tego silnika zaburtowego można dokupić pakiet przyrządów Mercury SmartCraft. Pakiet przyrządów pokazuje m.in. obroty silnika, temperaturę chłodziwa, ciśnienie oleju, ciśnienie wody, napięcie akumulatora, zużycie paliwa i czas pracy silnika. Pakiet przyrządów SmartCraft może być również wykorzystany do diagnostyki zabezpieczenia silnika. Pakiet przyrządów pokaże krytyczne wartości danych informujących o wadliwej pracy silnika oraz potencjalnych problemach. pol 29

38 OBSŁUGA Ważne informacje PRZED URUCHOMIENIEM SILNIKA! PRZESTROGA Unikać uszkodzenia silnika. W przypadku nowego lub remontowanego silnika lub po przeprowadzeniu konserwacji układu olejowego wstępnie napełnić pompę wtryskową. Instrukcje zawiera punkt Zalewanie pompy wtrysku oleju. WYMAGANIA DOTYCZĄCE PALIWA Nie należy stosować wstępnie wymieszanej mieszanki benzyny i oleju. Silnik automatycznie pobiera dodatkową ilość oleju podczas rozruchu. Podczas docierania, a także późniejszej eksploatacji, należy zasilać silnik czystą benzyną zalecanego gatunku. ZALECENIA DOTYCZĄCE OLEJU Zalecany olej Olej do silników zaburtowych 2-suwowych TC-W3 OptiMax lub Premium Plus Oleje OptiMax lub Premium Plus TC-W3 to wyższej klasy oleje, które stosowane z dobrą benzyną lub z benzynami różnej klasy, zapewniają doskonałe smarowanie i dodatkową odporność na gromadzenie się osadów węglowych. WAŻNE: Olej musi być certyfikowany przez NMMA - olej TC-W3 do silników dwusuwowych. Co jakiś czas należy skontaktować się z dealerem w celu uzyskania najnowszych zaleceń dotyczących oleju i benzyny. Jeśli olej Mercury Precision lub Quicksilver dla dwusuwowych silników zaburtowych nie jest dostępny, można go zastąpić innym markowym olejem do silników dwusuwowych, certyfikowanym przez NMMA jako TC-W3. Użycie gorszej jakości oleju do dwusuwowych silników zaburtowych może zmniejszyć trwałość silnika. Uszkodzenia powstałe w wyniku użycia oleju gorszej jakości mogą nie być objęte ograniczoną gwarancją. Lista kontrolna przed uruchomieniem Operator musi być zaznajomiony z procedurami bezpiecznej nawigacji, sterowania i obsługi łodzi. Dla każdej osoby na łodzi należy przygotować łatwodostępny, atestowany sprzęt unoszący na powierzchni wody w odpowiednim rozmiarze (zgodnie z przepisami). Sprawdzić maksymalną ładowność łodzi. Informacje zawiera plakietka z danymi o ładowności. Sprawdzić poziom paliwa. Sprawdzić poziom oleju w silniku. Należy upewnić się, że zainstalowany jest korek spustowy łodzi. Należy powiadomić kogoś o kierunku wyprawy i szacowanym czasie powrotu. Sterowanie łodzią pod wpływem alkoholu lub środków odurzających stanowi naruszenie prawa. Należy zaznajomić się z terenem wodnym i lądowym, obecnością pływów, prądów, mielizn, skał i innych niebezpieczeństw. Wykonać czynności znajdujące się na liście Harmonogram przeglądów i konserwacji. Zob. rozdział Konserwacja. Na około 5 minut włączyć dmuchawę zęzową, aby usunąć opary wybuchowe nagromadzone w przedziale silnikowym. Jeśli łódź nie jest wyposażona w dmuchawę zęzową, otworzyć pokrywę luku silnika i pozostawić ją otwartą w czasie uruchamiania silnika. 30 pol

39 OBSŁUGA Przed uruchomieniem należy obejrzeć otwór wlotowy pompy napędu strugowodnego, sprawdzając, czy nie znajdują się w nim przeszkody uniemożliwiające pompowanie wody. Skontrolować swobodną pracę steru. Sprawdzić, czy w otoczeniu steru i przegrody wstecznej nie ma zanieczyszczeń, które mogą spowodować zakleszczenie lub utrudniać działanie. Specjalne instrukcje obsługi NA WODZIE! OSTRZEŻENIE Spadek lub redukcja ciągu strugi wodnej bezpośrednio wpływa na kontrolę nad łodzią i może doprowadzić do obrażeń, śmierci lub uszkodzeń mienia. Kontrolę nad kierunkiem poruszania się łodzi może ograniczyć lub nawet uniemożliwić nagła utrata mocy, spowodowana np. brakiem paliwa, szybkim odłączeniem przepustnicy, wyłączeniem zapłonu lub aktywacją wyłącznika ściągacza linowego lub zablokowaniem wlotu wody do pompy. Podczas wykonywania manewrów przy dużych prędkościach należy zwrócić szczególną uwagę, aby do napędu strugowodnego nie były zasysane zanieczyszczenia (wodorosty, patyki, żwir, itp.). Możliwość podjęcia właściwych czynności zaradczych zależy od tego, czy siła odrzutu napędu strugowodnego wystarczy do sterowania łodzią. Łódź z napędem strugowodnym istotnie różni się sposobem sterowania w porównaniu z łodzią ze śrubą napędową. Zalecane jest, aby sterujący przyzwyczaił się do tego sposobu, wykonując próby na otwartej wodzie, zarówno przy niskich, jak i wysokich prędkościach. Mimo tego że stosowanie napędu strugowodnego nie wiąże się z pewnymi zagrożeniami dotyczącymi układów napędowych z odsłoniętymi śrubami napędowymi, należy zawsze pamiętać o następujących kwestiach. 1. Napęd strugowodny działa na zasadzie pobierania wody przez dolny wlot wody i kierowania go do tyłu łodzi w celu uzyskania siły ciągu, przemieszczając łódź naprzód. Napęd strugowodny Mercury jest wyposażony w kierowany ster, który może kierować strugę wody w lewo lub w prawo. Jeśli silnik zostanie zatrzymany lub przepływ wody zostanie zablokowany, spowoduje to utratę ciągu odrzutowego, zmniejszenie prędkości łodzi i jej zatrzymanie. Jednakże, podczas zwalniania łodzi nie będzie można ją sterować, ponieważ możliwość kierowania zależy od dostępności ciągu. 2. Należy unikać stosowania biegu jałowego lub wstecznego podczas holowania liny do jazdy na nartach wodnych, aby ograniczyć ryzyko wciągnięcia liny do wlotu pompy strugowodnej. Oczekując na narciarzy wodnych należy wyłączać silnik. Należy sprawdzić, czy lina holująca narciarzy znajduje się w bezpiecznej odległości za łodzią przed uruchomieniem silnika. 3. Należy unikać obszarów porośniętych wodorostami lub pokonywania takich obszarów trawersem z wysoką prędkością. Jeśli nie można tego uniknąć, należy utrzymywać łódź w ślizgu do momentu opuszczenia obszaru porośniętego wodorostami. 4. Unikać uruchamiania napędu strugowodnego w bardzo płytkiej wodzie lub w miejscu o widocznych cząstkach zanieczyszczeń lub wodorostów unoszących się w wodzie, szczególnie podczas przyspieszania z biegu jałowego. Wszelkie luźne materiały, takie jak piasek, muszle, kamienie, wodorosty, trawa itp. mogą zostać wciągnięte przez pompę i spowodować następujące problemy: Przegrzanie silnika Utrata sterowania Zatkanie układu Utrata ruchu naprzód lub wstecz Uszkodzenie wirnika napędzanego, pierścienia ślizgowego lub stojana Wyrzucanie obiektów z pompy z wysoką prędkością 5. Podczas wyciągania łodzi na brzeg, aby dopłynąć do brzegu należy płynąć z rozpędu na biegu do ruchu naprzód. Należy wyłączyć silnik bez przełączania na bieg jałowy. Odpływając z plaży należy wypchnąć łódź na głębokość około 80 cm. Uruchomić silnik i włączyć bieg do ruchu naprzód i unikać używania biegu jałowego i wstecznego na płyciźnie. pol 31

40 OBSŁUGA 6. Jeśli wlot napędu strugowodnego ulegnie zabrudzeniu tak, że osiągnięcie prędkości ślizgu przez łódź będzie niemożliwe, można usunąć zabrudzenia w następujący sposób (ten manewr można przeprowadzać jedynie w miejscu wolnym od przeszkód i zagrożeń, ponieważ panowanie nad układem sterowania zostanie na chwilę utracone): a. Należy płynąć łodzią naprzód z maksymalną możliwą do uzyskania prędkością, nie osiągając ślizgu, a następnie skręcić w lewo. b. Wyłączyć silnik na biegu do ruchu naprzód. Wyłączenie silnika na takim biegu pozwala na wypłynięcie wody wstecz przez napęd i wlot wody. Podczas spadku prędkości łodzi aż do zatrzymania woda może wypłukać zanieczyszczenia. 7. Na biegu jałowym wirnik napędu strugowodnego nadal się obraca. Przegroda wsteczna jest jednak umieszczona w taki sposób, że część siły odrzutu jest zawracana, tworząc siłę w kierunku wstecznym. Ogólne wyważenie sił działających do przodu i do tyłu minimalizuje ruch łodzi; może się ona jednak nieznacznie poruszać. Ponieważ podczas pracy silnika wirnik zawsze się kręci, łódź może nieznacznie poruszać się do przodu lub do tyłu. Jest to zwyczajne zjawisko w łodziach z bezpośrednim napędem strugowodnym. Sterujący powinien być uprzedzony o możliwości wystąpienia takiego zjawiska i powinien zachować ostrożność podczas pracy silnika. 8. Napęd strugowodny podczas pracy silnika zawsze pobiera wodę do wnętrza. NIE uruchamiać napędu strugowodnego, jeśli z otworu wlotowego usunięto kratkę. Trzymać ręce, stopy, włosy, luźne ubranie i kamizelki ratunkowe z dala od otworu wlotowego na spodzie łodzi. Podczas pracy silnika nie umieszczać w otworze wlotowym ani wylotowym żadnych przedmiotów.! OSTRZEŻENIE Unikać kontaktu z obracającym się wirnikiem oraz uważać, aby włosy, ubranie i luźne przedmioty nie zostały wciągnięte do otworu wlotowego wody, gdzie mogą owinąć się wokół wirnika. Nie zbliżać się do otworu wlotowego wody; podczas pracy silnika nie umieszczać w otworze wlotowym ani wylotowym żadnych przedmiotów. EKSPLOATACJA W TEMPERATURACH UJEMNYCH Jeśli istnieje ryzyko powstawania lodu na wodzie, należy wyjąć łódź z wody. Zamarznięcie lustra wody wewnątrz silnika spowoduje zablokowanie dopływu wody do silnika, co może spowodować jego uszkodzenie. EKSPLOATACJA W WODZIE SŁONEJ LUB ZANIECZYSZCZONEJ Wypłukać wodą słodką wewnętrzny obieg wody w silniku po każdym użyciu łodzi w wodzie słonej lub zanieczyszczonej. Zapobiegnie to gromadzeniu się osadu wskutek zatkania wewnętrznych obiegów wody. Proszę zastosować procedurę płukania opisaną w rozdziale Konserwacja. Wyjmować łódź i napęd z wody, jeśli nie są używane. Po każdym użyciu przemyć napęd z zewnątrz i od wewnątrz słodką wodą. Raz na miesiąc spryskać wszystkie zewnętrzne powierzchnie metalowe antykorozyjnym środkiem ochronnym Mercury Precision lub Quicksilver Corrosion Guard. Nie pryskać środkiem antykorozyjnym Corrosion Guard na anody zabezpieczające przed korozją. Powleczenie anod tym środkiem zmniejszy ich skuteczność. Procedura docierania silnika UWAGA: Nie należy stosować wstępnie wymieszanej mieszanki benzyny i oleju. Należy używać czystej benzyny podczas docierania silnika i po zakończeniu tego okresu. Przestrzeganie procedury docierania silnika jest istotne ze względu na zapewnienie prawidłowego działania i maksymalnej żywotności silnika OptiMax. Poniższa procedura docierania pozwala na zachowanie równomiernego zużycia poszczególnych części wewnętrznych silnika. Nieprawidłowe docieranie może skrócić żywotność silnika. Silnik automatycznie pobiera dodatkową ilość oleju podczas pierwszych godzin pracy. W przypadku większości łodzi ten tryb zwiększonego pobierania oleju zostanie zakończony w ciągu dziesięciu godzin. Pierwsza godzina Po uruchomieniu silnika odczekać sekund, aby umożliwić jego rozgrzanie. Unikać ciągłej pracy z obrotami jałowymi przez ponad 10 minut. 32 pol

41 OBSŁUGA Utrzymywać obroty przez większość czasu w zakresie obr./min (przepustnica otwarta w ok. 3/4). Zmieniać obroty silnika co około dwie minuty. Krótkie okresy pracy przy całkowicie otwartej przepustnicy, trwające do dziesięciu sekund, są dopuszczalne. Następne 3 godziny Zmieniać obroty silnika co dziesięć (10) minut. Uruchomienie silnika Przed uruchomieniem silnika należy zapoznać się z punktem Lista kontrolna przed uruchomieniem, Specjalne instrukcje obsługi, oraz Procedura docierania silnika.! OSTRZEŻENIE Opary wybuchowe zawarte w przedziale silnikowym mogą spowodować poważne obrażenia a nawet śmierć od ognia lub eksplozji. Na przynajmniej 5 minut przed uruchomieniem silnika włączyć dmuchawę zęzową lub przewietrzyć przedział silnikowy. 1. Na około 5 minut przed uruchomieniem silnika włączyć dmuchawę zęzową, aby usunąć opary wybuchowe nagromadzone w przedziale silnikowym. 4640! PRZESTROGA Nigdy nie uruchamiać napędu strugowodnego ani z niego nie korzystać bez obiegu wody w układzie chłodzenia, aby uniknąć jego uszkodzenia. 2. Nie uruchamiać napędu strugowodnego, jeśli do silnika nie dopływa woda. Należy upewnić się, że wlot wody jest zanurzony. Podczas korzystania z osprzętu do wypłukiwania należy dopilnować, aby woda przepływała przez silnik z maksymalną szybkością przed uruchomieniem silnika. Podczas korzystania z osprzętu do wypłukiwania nie włączać obrotów silnika wyższych niż jałowe pol 33

42 OBSŁUGA 3. Należy dopilnować, aby lina wyłącznika ściągacza linowego był podłączony do operatora i wyłącznika Przestawić wyłącznik w położenie "RUN" Przestawić napęd na bieg jałowy. Podczas uruchamiania nie przestawiać przepustnicy powyżej obrotów biegu jałowego. N N a - Podwójny uchwyt a b b - Pojedynczy uchwyt W przypadku pierwszego uruchomienia nowego silnika lub jeśli paliwo skończyło się lub zostało spuszczone, układ paliwowy należy napełnić zgodnie z następującymi informacjami: a. Przestawić stacyjkę w położenie "ON" na trzy sekundy, a potem z powrotem przestawić ją w położenie "OFF" na pięć sekund. b. Wykonać tę procedurę pięciokrotnie, aby elektryczna pompa paliwowa mogła napełnić układ paliwowy. 6. Przekręcić kluczyk zapłonu do pozycji START". Jeżeli po dziesięciu sekundach silnik nie uruchomi się, przekręcić kluczyk do pozycji ON", odczekać 30 sekund i spróbować ponownie UWAGA: Elektroniczny układ rozrusznika automatycznie zasila silnik dodatkowym paliwem (tzw. ssanie) i zwiększa obroty biegu jałowego na czas rozruchu. 34 pol

43 OBSŁUGA Zmiana biegów F N R F N R a b a - b - Podwójny uchwyt Pojedynczy uchwyt 1. Napęd strugowodny ma trzy biegi: do przodu (F), jałowy (N) i wsteczny (R). a. Bieg do przodu (F) - cała woda wypływa przez przegrodę wsteczną, zapewniając ciąg naprzód i ruch łodzi naprzód. b. Bieg jałowy (N) - przegroda wsteczna zakrywa połowę dyszy wylotowej wody, aby rozkładać ciąg do przodu i wstecz. Wirnik napędu nadal się obraca i łódź może mieć tendencję do powolnego przesuwania się w jednym kierunku. Jest to zwyczajne zjawisko w łodziach z bezpośrednim napędem strugowodnym. Zachować ostrożność podczas pracy łodzi. c. Bieg wsteczny (R) - przegroda wsteczna zakrywa całą dyszę wylotową, kierując strumień wody wylotowej naprzód, w celu odwrócenia kierunku ruchu łodzi. 2. Po zmianie biegu na bieg do przodu lub wstecz, przestawić dźwignię przepustnicy dalej do przodu, aby zwiększyć prędkość. UWAGA: Operatorzy muszą poćwiczyć manewr zatrzymywania, aby zapoznać się z zachowaniem łodzi z napędem strugowodnym. 3. Aby normalnie zatrzymać łódź, należy stopniowo redukować prędkość przed włączeniem biegu jałowego. Należy zachować ostrożność podczas zmiany biegów i skręcania, ponieważ podczas tych czynności występuje nieznaczna utrata sterowania. Należy pamiętać, że sterowność zależy od powstającego ciągu. Zatrzymywanie silnika 1. Zmniejszać obroty silnika aż do całkowitego zatrzymania łodzi. 2. Przestawić napęd na bieg jałowy. 3. Przekręcić kluczyk zapłonu do pozycji wyłączenia OFF" pol 35

44 KONSERWACJA Pielęgnacja silnika strugowodnego Mercury! OSTRZEŻENIE Zaniedbanie lub nieprawidłowa konserwacja, naprawy lub kontrole zespołu napędowego mogą powodować uszkodzenia, poważne obrażenia lub śmierć. Wykonać wszystkie procedury opisane w tym podręczniku. W przypadku nieznajomości prawidłowych procedur konserwacji lub serwisowania, powierzyć te zadania autoryzowanemu dealerowi Mercury Marine. Aby zapewnić bezpieczeństwo i niezawodność, utrzymywać zespół napędowy w optymalnym stanie, wykonując okresowe czynności kontrolne i konserwacyjne wymienione w części Harmonogram przeglądów i konserwacji. Czynności konserwacyjne należy odnotowywać w Dzienniku konserwacji na końcu niniejszej książki. Należy zachować wszelkie pokwitowania zlecenia wykonania konserwacji oraz rachunki. Wymiana części zespołu napędowego Mercury zaleca stosowanie oryginalnych części zamiennych i smarów Mercury Precision. Przepisy agencji EPA dotyczące emisji zanieczyszczeń Wszystkie nowe silniki strugowodne Mercury produkowane przez firmę Mercury Marine w Stanach Zjednoczonych uzyskały atest Agencji Ochrony Środowiska (Environmental Protection Agency, EPA) poświadczający ich zgodność z przepisami dotyczącymi emisji zanieczyszczeń przez nowe silniki strugowodne. Ważność tego atestu jest uzależniona od wprowadzenia pewnych korekt w normach zakładowych. Dlatego konieczne jest ścisłe przestrzeganie procedur zakładowych podczas obsługi serwisowej i napraw, zaś gdy tylko jest to wykonalne w praktyce, należy dążyć do przywrócenia oryginalnej konstrukcji silnika. Konserwacje, wymiany i naprawy urządzeń i systemów kontrolujących emisję zanieczyszczeń mogą być wykonywane przez dowolny zakład naprawy silników do łodzi z zapłonem iskrowym lub osobę fizyczną. 36 pol

45 KONSERWACJA ETYKIETA CERTYFIKACJI EMISJI ZANIECZYSZCZEŃ Etykieta certyfikacji emisji zanieczyszczeń, pokazująca poziomy emisji zanieczyszczeń oraz specyfikacje silnika związane bezpośrednio z emisją zanieczyszczeń, jest umieszczana na silniku z dniem jego produkcji. a b c d e SPARK PLUG: GAP: EMISSION CONTROL INFORMATION THIS ENGINE CONFORMS TO CALIFORNIA AND U.S. EPA EMISSION REGULATIONS FOR SPARK IGNITION MARINE ENGINES REFER TO OWNERS MANUAL FOR REQUIRED MAINTENANCE, SPECIFICATIONS, AND ADJUSTMENTS IDLE SPEED (in gear): hp kw L LOW PERM/HIGH PERM: FAMILY: HC+NOx:FEL: CO FEL: g/kwh g/kwh f g h i j a - b - c - d - e - f - g - h - i - j - Prędkość na biegu jałowym Moc silnika wyrażona w koniach mechanicznych Objętość skokowa cylindra Moc silnika - kilowaty Data produkcji Numer rodziny silników Ustalony limit emisji zanieczyszczeń dla rodziny silników Ustalony limit emisji zanieczyszczeń dla rodziny silników Zalecana świeca zapłonowa i otwór świecy Procent przesiąkania przewodu paliwowego OBOWIĄZKI WŁAŚCICIELA Właściciel/użytkownik ma obowiązek przeprowadzania rutynowych konserwacji silnika w celu utrzymania poziomów emisji zanieczyszczeń silnika odpowiadających zalecanym normom. Właściciel/użytkownik nie może modyfikować silnika w jakikolwiek sposób, który zmieniałby moc silnika lub spowodowałby, że poziomy emisji zanieczyszczeń przekroczyłyby ustalone wcześniej fabrycznie wartości. Harmonogram przeglądów i konserwacji PRZED KAŻDYM UŻYCIEM Sprawdzić, czy wyłącznik ściągacza linowego zatrzymuje pracę silnika. Ocenić wzrokowo, czy w układzie paliwowym nie ma uszkodzeń lub przecieków. Sprawdzić przedział silnikowy i sprawdzić, czy nie czuć oparów paliwa. Sprawdzić przepustnicę, układ zmiany biegów i układ sterowania pod kątem haczenia lub poluzowanych części. PO KAŻDYM UŻYCIU W WODZIE SŁONEJ LUB ZANIECZYSZCZONEJ Przepłukać przewody wewnętrzne słodką wodą. Zmyć zewnętrzną powierzchnię pompy strugowodnej słodką wodą. CO 10 GODZIN LUB RAZ NA MIESIĄC, W ZALEŻNOŚCI OD TEGO, CO NASTĄPI WCZEŚNIEJ Sprawdzić układ syfonu zęzowego. Patrz Kontrola syfonu zęzowego. Sprawdzić mieszki kabli pod względem zużycia, śladów tarcia lub przecieków. Sprawdzić akumulator i połączenia. Patrz Przegląd i wymiana świec zapłonowych. pol 37

46 KONSERWACJA Sprawdź prawidłowość dokręcenia śrub, nakrętek i innych elementów mocujących. Sprawdzić węże układu wylotowego pod kątem otworów lub odkształceń spowodowanych przegrzaniem. CO 50 GODZIN LUB RAZ NA MIESIĄC, W ZALEŻNOŚCI OD TEGO, CO NASTĄPI WCZEŚNIEJ Sprawdzić poziom i stan obudowy napędu i smaru stojana. Patrz Smar obudowy napędu. Sprawdzić anody kontroli korozji. Wymienić, jeśli są skorodowane w ponad 50%. Patrz Anody kontroli korozji. Sprawdź prawidłowość dokręcenia śrub, nakrętek i innych elementów mocujących. CO 100 GODZIN LUB RAZ DO ROKU, W ZALEŻNOŚCI OD TEGO, CO NASTĄPI WCZEŚNIEJ Wymienić świece zapłonowe po upływie 100 godzin lub pierwszego roku. Następnie sprawdzać świece po każdych 100 godzinach lub po roku eksploatacji. W razie potrzeby wymienić świece. Patrz Przegląd i wymiana świec zapłonowych. Należy opróżnić obudowę napędu ze smaru i wymienić środek smarny. Patrz Smar obudowy napędu. Należy opróżnić obudowę stojana ze smaru i wymienić środek smarny. Patrz Smar zespołu stojana. Wymontować wirnik napędzany i nasmarować jego wał środkiem Quicksilver lub Mercury Precision 2-4-C w/ptfe, aby zapobiec jego zakleszczeniu się na wale. Sprawdzić pasek alternatora. Patrz rozdział Sprawdzanie paska alternatora. Nasmarować wał czopowy napinany paskiem. Patrz Smarowanie koła pasowego luźnego napinacza paska.. Wymienić filtr przewodu paliwowego. Patrz Układ paliwowy. Wymiana filtra odwadniacza. Patrz Układ paliwowy. Wymienić filtr powietrza na wlocie do sprężarki. Patrz Filtr powietrza na wlocie do sprężarki. PRZED ZMAGAZYNOWANIEM Skorzystaj z rozdziału Przechowywanie. 38 pol

47 KONSERWACJA Usuwanie zablokowania wlotu wody Kratka pobierania wody (trawy) i kratka z odlewanego aluminium są przeznaczone do ogólnych zastosowań. Kratka do kamieni jest przeznaczona do użytkowania napędu strugowodnego w warunkach kamienistego dna i małej głębokości. a b c 5465 a - b - c - Kratka pobierania wody Kratka z odlewanego aluminium Kratka do kamieni RĘCZNE USUWANIE ZATKANIA! OSTRZEŻENIE Unikać kontaktu z obracającym się wirnikiem oraz uważać, aby włosy, ubranie i luźne przedmioty nie zostały wciągnięte do otworu wlotowego wody, gdzie mogą owinąć się wokół wirnika. Nie zbliżać się do otworu wlotowego wody; podczas pracy silnika nie umieszczać w otworze wlotowym ani wylotowym żadnych przedmiotów. Jeśli wodorosty lub odpadki zatkają wlot wody, należy wyłączyć silnik i całkowicie usunąć zatkanie, aby przywrócić normalny stan roboczy silnika. 1. Należy wyłączyć silnik i wyjąć kluczyk z zapłonu. Wirnik napędzany pompy nadal się obraca i pompuje wodę, kiedy silnik działa, nawet na biegu jałowym. 2. Usunąć zanieczyszczenia z całego napędu strugowodnego (wlot powietrza, wirnik napędzany i dysza). Jeśli usunięcie zanieczyszczeń jest utrudnione, należy przenieść łódź na przyczepę lub podnieść ją podnośnikiem/dźwigiem przed wykonaniem kolejnych prac. 3. Konieczny może być demontaż kratki wlotu wody ze spodu napędu strugowodnego w celu usunięcia zanieczyszczeń z wlotu wody. Wykręcić cztery śruby, aby wymontować kratkę wlotu wody. Zamontować kratkę wlotu wody przy pomocy tych samych czterech śrub. Zastosować środek Loctite 242 na gwinty śrub. Dokręcić śruby zadanym momentem. pol 39

48 KONSERWACJA Nr ref. tubki Opis Miejsce stosowania Nr części 66 Loctite 242 Threadlocker Śruby kratki wlotu wody Opis Nm funt x cal funt x stopa Śruby przednie Śruby tylne WAŻNE: Nie używać napędu strugowodnego bez zamontowanej kratki wlotu powietrza. KRATKA POBIERANIA WODY Kratka pobierania wody jest zablokowana sprężyną. Jeśli wlot zostanie zatkany, ssanie pompy otworzy kratkę, a wody wypchnie zator przez kratkę i oczyści wlot. Podczas pływania łodzią z niską prędkością w obszarach zarośniętych wodorostami itp., kratka pobierania wody może się zatkać roślinami. Zatkanie kratki powoduje kawitację pompy podczas przyspieszania (nadmierne obroty bez napędzania łodzi). Jeśli kratka się zatka: 1. Należy powoli zwiększać obroty w celu osiągnięcia ślizgu łodzi, uważając, aby nie spowodować kawitacji pompy. 2. Nadal zwiększać obroty, aż do osiągnięcia prędkości maksymalnej łodzi. Siła wody powinna oczyścić pompę z resztek roślin. Układ paliwowy! OSTRZEŻENIE Paliwo jest palne i wybuchowe. Upewnić się, że zapłon jest wyłączony, a ściągacz linowy ustawiony tak, aby nie można było uruchomić silnika. Podczas serwisowania w otoczeniu silnika nie palić, nie dopuszczać do powstawania iskier i unikać otwartego ognia. W obszarze roboczym powinna być dobra wentylacja; unikać wdychania oparów przez dłuższy czas. Przed podjęciem próby uruchomienia silnika zawsze sprawdzać, czy nie ma wycieków i niezwłocznie wycierać rozlane paliwo. Przed wykonaniem naprawy lub przeglądu jakiejkolwiek części układu paliwowego należy wyłączyć silnik i odłączyć akumulator. Wypuścić paliwo z układu paliwowego. Paliwo należy zbierać i przechowywać w atestowanym zbiorniku. Natychmiast wycierać rozlane paliwo. Materiał użyty do zebrania rozlanego paliwa wyrzucać do odpowiedniego zbiornika. Jakiekolwiek naprawy dokonywane na układzie paliwowym należy przeprowadzać w pomieszczeniach o dobrej wentylacji. Po skończonej pracy należy sprawdzić, czy nie ma wycieków paliwa. PRZEGLĄD PRZEWODU PALIWOWEGO Należy sprawdzić wzrokowo, czy przewód paliwowy nie jest popękany, wybrzuszony, nie przecieka, nie jest sparciały lub w inny sposób uszkodzony. W przypadku stwierdzenia opisanych powyżej uszkodzeń należy wymienić przewód paliwowy. 40 pol

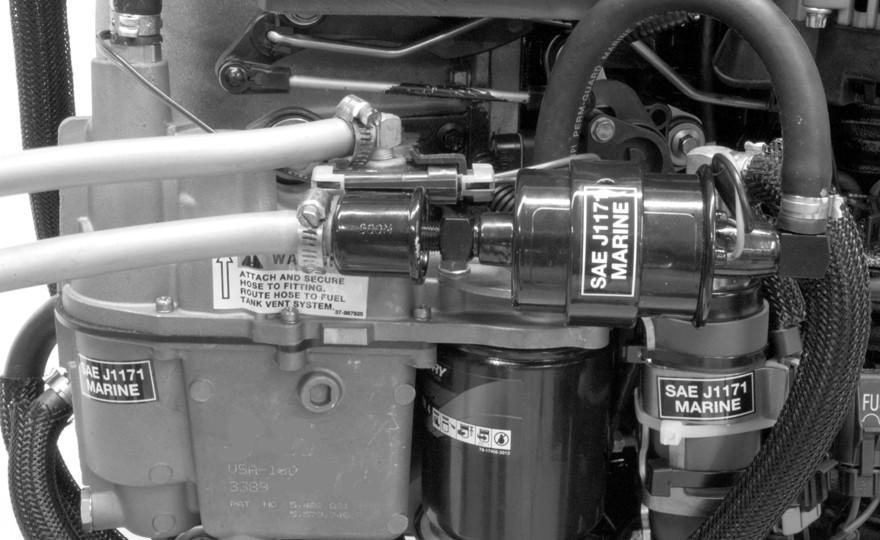

49 FILTR PRZEWODU PALIWOWEGO KONSERWACJA Wymieniać filtr paliwowy co sezon lub co 100 godzin użytkowania. a a - Filtr paliwa WAŻNE: Wzrokowo sprawdzić pod kątem wycieków paliwa ze złączy filtra. FILTR ODWADNIANIA PALIWA Filtr usuwa z paliwa wilgoć i zanieczyszczenia. W przypadku wypełnienia filtra wodą można ją usunąć. W przypadku zablokowania filtra zanieczyszczeniami filtr należy wymienić. System ostrzegawczy zostanie włączony w przypadku osiągnięcia maksymalnego poziomu zawartości wody w filtrze paliwa. Patrz System ostrzegawczy w Funkcje i elementy sterowania. Patrz Harmonogram przeglądów i konserwacji zawierający informacje dotyczące okresów między konserwacjami. Wymianę przeprowadza się w następujący sposób: 1. Przekręcić kluczyk zapłonu do pozycji OFF" (Wył.). pol 41

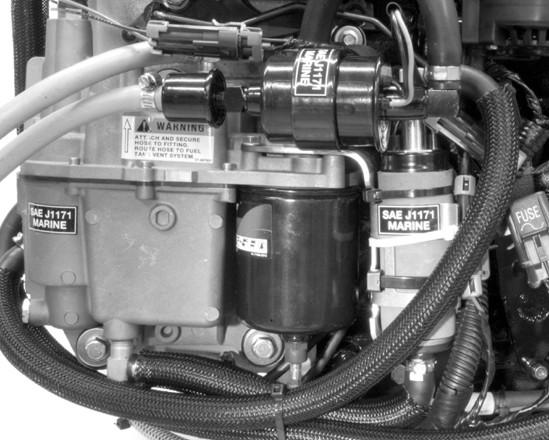

50 KONSERWACJA 2. Odłączyć przewód na dole filtra. Wymontować filtr (a), przekręcając go w kierunku wskazanym strzałką (zgodnie ze wskazówkami zegara). Przechylić filtr, aby spuścić olej do odpowiedniego pojemnika. a - Filtra odwadniacza paliwa a Nałożyć olej na pierścień uszczelniający na filtrze. Wkręcić filtr i mocno dokręcić ręką. Podłączyć przewód do filtra. Bezpieczniki WAŻNE: Zawsze należy mieć przy sobie zapasowe bezpieczniki 5 i 20 A. Przewody instalacji elektrycznej na silniku są chronione przed przeciążeniem za pomocą bezpieczników w obwodzie. Jeśli bezpiecznik przepali się, należy zlokalizować i naprawić przyczynę przeciążenia. Jeśli przyczyna nie zostanie zlokalizowana, bezpiecznik może po raz kolejny ulec spaleniu. 1. Należy otworzyć oprawkę bezpiecznika i spojrzeć na srebrną opaskę wewnątrz bezpiecznika. Jeśli opaska jest pęknięta, należy wymienić bezpiecznik. 2. Bezpiecznik należy wymienić na nowy o takiej samej wartości znamionowej. 42 pol

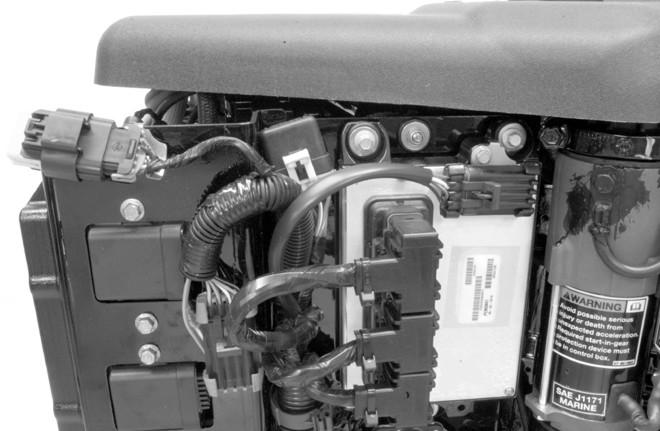

51 20 KONSERWACJA Bezpieczniki i obwody oznaczono w sposób następujący: a b g c f d e a - b - c - d - e - f - g - Dobry bezpiecznik Przepalony bezpiecznik Obwód magistrali danych SmartCraft bezpiecznik 5 A Obwód układu zapłonowego bezpiecznik 20 A Zapasowy bezpiecznik Elektryczna pompa paliwa/zasilanie ECM/układ pompowania oleju - bezpiecznik 20 A Główny przekaźnik zasilania bezpiecznik 15 A a b a - b - Pompa zasilająca Obwód pompy zasilające bezpiecznik 5 A pol 43

52 KONSERWACJA Anody kontroli korozji UWAGA Anody wykonane z niewystarczająco czystych stopów aluminium mogą niewystarczająco chronić istotne elementy napędu przed korozją. Zalecamy stosowanie tylko anod sprzedawanych przez Mercury Precision Parts. Anoda pomaga w ochronie zespołu napędowego przed korozją elektrochemiczną, która niszczy powoli pokrywający anodę metal, zamiast metalu innych elementów. Ten model jest wyposażony w trzy anody kontroli korozji: Na spodzie dyszy, na przegrodzie wstecznej i pod sterem. Anody pomagają w ochronie napędu strugowodnego Mercury przed korozją elektrochemiczną, która niszczy powoli pokrywający anodę metal, zamiast metalowych elementów napędu. a - Anody a 5467 Wszystkie anody wymagają okresowych kontroli, szczególnie w wodzie słonej. Anody należy okresowo sprawdzać (patrz Harmonogram przeglądów i konserwacji). Wymienić anody, zanim skorodują w 50%. Nie należy malować ani nakładać warstwy ochronnej na anodę, ponieważ zmniejszy to skuteczność działania anody. Przegląd akumulatora Akumulator należy sprawdzać okresowo w celu zapewnienia odpowiedniej zdolności rozruchowej silnika. WAŻNE: Należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa i konserwacji, które są dostarczane razem z akumulatorem. 1. Silnik należy wyłączyć przed wykonaniem jakichkolwiek operacji na akumulatorze. 2. Zabezpieczyć akumulator przed poruszeniem. 3. Końcówki kabli akumulatora powinny być czyste, ściśle przylegające i odpowiednio zainstalowane. Dodatni do dodatniego, a ujemny do ujemnego. 4. Akumulator powinien być wyposażony w osłon nieprzewodzącą prądu, która pozwoli uniknąć przypadkowego zwarcia zacisków akumulatora. Przegląd i wymiana świec zapłonowych! OSTRZEŻENIE Uszkodzone oprawy świec zapłonowych mogą wytwarzać iskry zdolne do zapłonu oparów paliwa pod pokrywą silnika, co może doprowadzić do poważnych obrażeń lub śmierci w wyniku wybuchu. Aby uniknąć uszkodzenia opraw świec zapłonowych, do ich demontażu nie należy używać przedmiotów o ostrych krawędziach ani metalowych narzędzi. 1. Poluzować węże prowadzące od komory rozprężeniowej. Wykręcić sześć śrub mocujących komorę rozprężeniową. Wymontować komorę rozprężeniową. 44 pol

53 KONSERWACJA 2. Otworzyć zaciski w kształcie J, aby odsunąć przewody paliwowe/powietrzne. a - Komora rozprężeniowa a Wymontować przewody świec zapłonowych, skręcając gumowe oprawy świec, jednocześnie ściągając je ze świec Wyjąć świece zapłonowe. Wymienić świecę zapłonową, jeśli elektroda jest zużyta lub izolator jest twardy, popękany, złamany lub wybrzuszony, lub jeśli na elektrodzie świecy nie widać metalu szlachetnego. WAŻNE: Kolor świecy może niedokładnie oddawać jej stan. Aby prawidłowo zdiagnozować wadliwą świecę, sprawdzić metal szlachetny na jej elektrodzie. Jeśli nie widać metalu szlachetnego, wymienić świecę. a 9381 a - Szlachetny metal pol 45

54 KONSERWACJA 5. Ustawić otwór świecy zapłonowej. Zob. Dane techniczne a. We wszystkich świecach zapłonowych w serwisie należy przeprowadzić kontrolę i korektę szczeliny przed montażem. b. Szczelinę należy zmierzyć za pomocą szczelinomierza. Nigdy nie należy stosować narzędzia typu klinowego do kontroli lub ustawienia szczeliny. c. Jeżeli wymagana jest korekta, nie należy podważać lub wywierać siły na elektrodę środkową. Jest to bardzo ważne w przypadku wszystkich świec zapłonowych, których elektrody środkowe lub uziemiające są pokryte warstwą ścierającą, taką jak platyna lub iryd. d. Jeżeli szczelina musi zostać poszerzona, należy użyć narzędzia, które ciągnie jedynie za elektrodę uziemiającą i nie dotyka elektrody środkowej ani części porcelanowej i ścieralnej elektrody uziemiającej. e. Jeżeli szczelina musi zostać zwężona, delikatnie uderzać elektrodą uziemiającą o twardą powierzchnię. 6. Przed montażem świec zapłonowych oczyścić gniazda z zanieczyszczeń. Zainstalować świece, dokręcając ręką do oporu, następnie dokręcić o 1/4 obrotu lub momentem podanym w specyfikacji. Opis Nm funt x cal funt x stopa Świeca zapłonowa Sprawdzić uszczelkę komory rozprężeniowej na płycie adaptacyjnej. Nie wymontowywać uszczelki z płyty adaptacyjnej. W razie uszkodzenia wymienić. 8. Zainstalować komorę rozprężeniową. Dokręcić nakrętki mocujące określonym momentem dokręcania. Zainstalować węże prowadzące do komoru rozprężeniowej i przymocować je zaciskami. 9. Dokonać przeglądu układu wylotowego w poszukiwaniu nieszczelności. Opis Nm funt x cal funt x stopa Śruby mocujące komory rozprężeniowej Zdejmowanie i montaż pokrywy koła zamachowego DEMONTAŻ 1. Zdemontować taśmę zabezpieczającą. 46 pol

55 KONSERWACJA 2. Zdjąć pokrywę, podnosząc ją z tyłu silnika. a b a - b - Pokrywa koła zamachowego Taśma zabezpieczająca MONTAŻ 1. Opuścić otwór pokrywy nad kołnierz wlotowy sprężonego powietrza. Przechylać pokrywę na boki, aż wsunie się w dół w kołnierz wlotowy. 2. Popchnąć pokrywę w dół na kołki ustalające i na przewód wlotu powietrza do sprężarki. a b a - b - Kołnierz wlotowy sprężonego powietrza Przewód wlotu powietrza do sprężarki pol 47

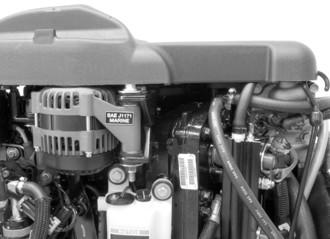

56 KONSERWACJA 3. Zamocować taśmę zabezpieczającą do pokrywy. a a - Taśma zabezpieczająca Sprawdzanie paska alternatora Sprawdzić pasek alternatora i zlecić jego wymianę autoryzowanemu dealerowi w razie stwierdzenia dowolnego z poniższych objawów: Pęknięcia lub zużycie fragmentów gumowych paska. Nierówności na powierzchni paska. Oznaki przetarcia na krawędziach lub zewnętrznych powierzchniach paska Filtr powietrza na wlocie do sprężarki Filtr należy wymieniać po upływie każdych 100 godzin pracy lub raz na sezon. WAŻNE: Nigdy nie wolno uruchamiać silnika bez filtru powietrza. DEMONTAŻ 1. Zdjąć osłonę koła zamachowego z silnika. 48 pol

57 KONSERWACJA 2. Odblokować zatrzask elementu ustalającego i wyjąć filtr. a a - b - Element ustalający Filtr b MONTAŻ 1. Zainstalować filtr w pokrywie. 2. Zamocować filtr w pokrywie elementem ustalającym. Smarowanie koła pasowego luźnego napinacza paska. Nasmarować przez smarowniczkę środkiem 2-4-C z PTFE Nr ref. tubki Opis Miejsce stosowania Nr części C z PTFE Smarowniczka koła pasowego napinacza Q 1 Płukanie układu chłodzenia Przepłukanie układu chłodzenia po każdym użyciu w słonej wodzie, po wpłynięciu łodzi na mieliznę lub po włączeniu się sygnału ostrzegającego przed przegrzaniem ma duże znaczenie.! PRZESTROGA Nigdy nie uruchamiać napędu strugowodnego ani z niego nie korzystać bez obiegu wody w układzie chłodzenia, aby uniknąć jego uszkodzenia. pol 49

58 KONSERWACJA UWAGA Przepłukanie układu chłodzenia z opuszczonym dziobem spowoduje zassanie wody, co wywoła uszkodzenia silnika. Podczas przepłukiwania układu chłodzenia łódź musi być ustawiona poziomo lub dziobem do góry (maksymalnie 20 stopni). Uszkodzenia silnika spowodowane błędnym przepłukaniem układu chłodzenia nie są objęte gwarancją. 1. Należy dopilnować, aby silnik był wyłączony. 2. Należy ustawić łódź poziomo lub z dziobem podniesionym o nie więcej niż 20. Przepłukanie silnika z łodzią ustawioną w innej pozycji, poza podanym zakresem, może spowodować uszkodzenie silnika i unieważnienie gwarancji. 3. Odkręcić nakrętkę złącza płukania łodzi. Złącze może być zamontowane na kadłubie lub w przedziale silnikowym. a - b - Złącze płukania (na kadłubie) Złącze płukania (w przedziale silnikowym) b a 5469 WAŻNE: Podczas płukania nie zwiększać obrotów ponad obroty biegu jałowego. 4. Włączyć pełny przepływ wody. Uruchomić silnik i pozwolić mu pracować przez co najmniej 10 minut, aby przepłukać blok silnika. UWAGA: Nieodpowiedni przepływ wody do silnika może spowodować jego przegrzanie. Jeśli włączy się sygnał ostrzegawczy, należy niezwłocznie wyłączyć silnik i poczekać, aż ostygnie. 5. Zatrzymać silnik, odciąć dopływ wody i odłączyć wąż do przepłukiwania od złącza płukania. Zamontować nakrętkę i mocno dokręcić. 6. Przepłukać zewnętrze powierzchnie dyszy wylotowej wody wodą pol

59 Smar obudowy napędu SPUSZCZANIE SMARU KONSERWACJA UWAGA: Podczas spuszczania smaru napędu należy wzrokowo sprawdzać, czy w wodzie nie znajduje się smar. Woda mogła zgromadzić na dnie; zostanie wówczas usunięta przed olejem lub może się z nim połączyć, nadając mu mleczny kolor. W obu przypadkach należy zlecić kontrolę obudowy napędu w autoryzowanej stacji dealerskiej Mercury Marine. Woda w smarze może powodować przedwczesną usterkę koła zębatego lub łożyska lub, w temperaturze poniżej zera, także powodować uszkodzenie obudowy napędu. b a c 5472 a - b - c - Obudowa napędu (widok od dołu) Śruba wlewowa/spustowa Śruba odpowietrzająca 1. Umieścić miskę pod napędem. 2. Wykręcić śrubę wlewową/spustową. 3. Wykręcić śrubę odpowietrzającą, aby spuścić smar. DODAWANIE ŚRODKA SMARNEGO Rodzaj oleju Olej przekładniowy wysokiej jakości Pojemność 725 cm3 (24 uncje) 1. Włożyć końcówkę rury oleju przekładniowego do otworu wlewowego/spustowego obudowy napędu. 2. Dolać środka smarnego do granicy przelania. 3. Założyć śrubę odpowietrzająca. Sprawdzić, czy uszczelka śruby jest zamontowana. 4. Wyjąć końcówkę rury i zamontować śrubę wlewową/spustową wraz z uszczelką. pol 51

60 Smar zespołu stojana SPUSZCZANIE SMARU KONSERWACJA UWAGA: Podczas spuszczania środka smarnego stojana należy wzrokowo sprawdzić, czy środek smarny nie zawiera wody. Woda mogła zgromadzić się na dnie; zostanie wówczas usunięta przed olejem lub może się z nim połączyć, nadając mu mleczny kolor. W obu przypadkach należy zlecić kontrolę obudowy napędu w autoryzowanej stacji dealerskiej Mercury Marine. Woda w smarze może powodować przedwczesną usterkę łożyska lub, w temperaturze poniżej zera, także powodować uszkodzenie stojana. b c d a e 5473 a - Śruby mocujące zespół dyszy (4) b - Zespół dyszy c - Zespół stojana d - Śruby mocujące zespół stojana e - Otwór wlotowy i korek 1. Odłączyć przewody zmiany biegów i sterowania od przegrody wstecznej i steru. Uważać, aby nie zmieniać regulacji. 2. Wykręcić cztery śruby mocujące zespół dyszy do stojana. 3. Zdemontować dyszę. 4. Wykręcić cztery śruby mocujące zespół stojana do obudowy napędu i dwie śruby mocujące do płytki oddziałowej. 5. Zdemontować stojan. 6. Wykręcić korek z otworu wlewowego z tyłu stojana. 7. Przechylić stojan naprzód, aby wstępnie spuścić środek smarny. 8. Przechylić stojan, aby spuścić pozostały środek smarny przez otwór wlewowy. 52 pol

61 KONSERWACJA DOLEWANIE LUB WLEWANIE ŚRODKA SMARNEGO a b c 5474 a - b - c - Otwór do napełniania Przegroda wsteczna (dolna krawędź) Ster (zewnętrzna średnica) Rodzaj oleju Olej przekładniowy wysokiej jakości Pojemność 562 ml (19 uncji obj.) 1. Zamontować stojan w pompie. Zachować ostrożność podczas przesuwania wału obok uszczelek, aby uniknąć ich uszkodzenia. Nałożyć środek Loctite 242 na cztery śruby stojana i dwa śruby płytki oddziałowej. Dokręcić śruby zadanym momentem. Nr ref. tubki Opis Miejsce stosowania Nr części 66 Loctite 242 Threadlocker Śruby stojana i płytki oddziałowej Opis Nm funt x cal funt x stopa Śruby stojana Śruby płytki oddziałowej 8, Włożyć koniec rury środka smarnego do otworu wlewowego na stojanie. 3. Dolewać smar, dopóki nie pokaże się on w otworze. 4. Założyć korek. 5. Nałożyć środek Loctite 271 na cztery śruby dyszy. Zamontować zespół dyszy i anodę. Zamocować za pomocą czterech śrub. Dokręcić śruby zadanym momentem. Nr ref. tubki Opis Miejsce stosowania Nr części 7 Loctite 271 Threadlocker Śruby dyszy pol 53

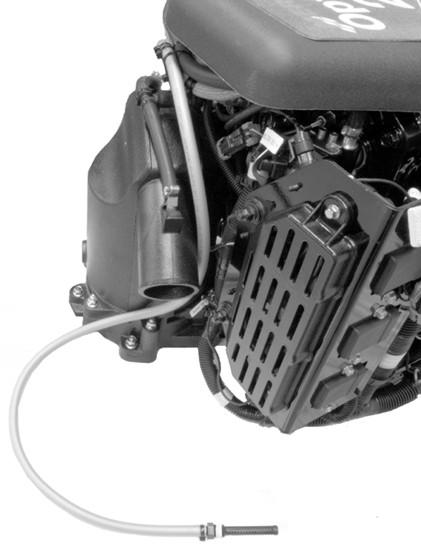

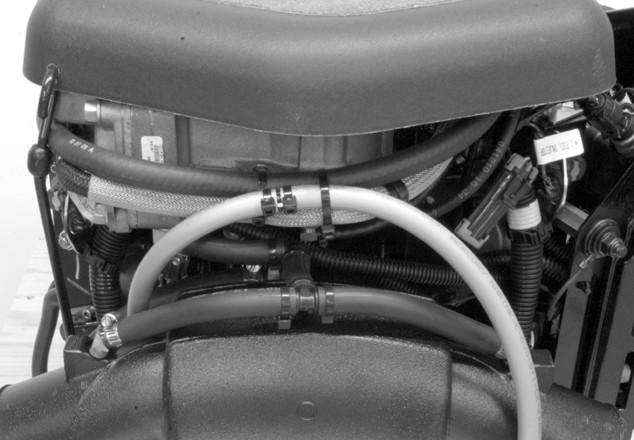

62 KONSERWACJA Opis Nm funt x cal funt x stopa Śruby dyszy Podłączyć przewody układu sterowania i zmiany biegów. 7. Przełączać biegi i przestawiać kierunek przy pomocy układu sterowania w pełnym zakresie i sprawdzić, czy nie występuje haczenie lub opory. W razie potrzeby dokonać korekty regulacji. 8. Przestawić w położenie do ruchu naprzód i sprawdzić, czy przegroda wsteczna nie jest wstępnie obciążona. Powinno być możliwe lekkie bujanie przegrodą wsteczną do góry i w dół. Nadmierny luz wymaga przeprowadzenia regulacji linki zmiany biegów. 9. Należy sprawdzić, czy dolna krawędź przegrody wstecznej znajduje się powyżej zakresu zewnętrznej średnicy steru. Jeśli przegroda wsteczna znajduje się poniżej zakresu zewnętrznej średnicy steru, nie wolno korzystać z łodzi. Proszę skontaktować się z autoryzowanym dealerem Mercury Marine w celu przeprowadzenie odpowiedniej regulacji. WAŻNE: Wyregulować linkę zmiany biegów, aby zapobiec przeszkadzaniu przez przegrodę wsteczną wodzie wypływającej spod steru. Jeśli przegroda wsteczna znajduje się na trasie przepływu wody, w skrzynce sterującej odczuwane mogą być silne drgania i może dojść do usterki blokady przedniej lub innych części. Kontrola syfonu zęzowego Należy regularnie sprawdzać układ syfonu zęzowego, aby zapewnić jego maksymalną wydajność. a b c a - b - c - Przerwa syfonu Wąż zęzowy Sito filtrujące wodę syfonu zęzowego 1. Należy sprawdzać, czy w sicie filtrującym nie znajdują się ciała obce. W razie potrzeby oczyścić. 2. Należy sprawdzić, czy otwór w przerwie syfonu nie jest zatkany. W razie potrzeby oczyścić cienkim drutem. 3. Należy dopilnować, aby przerwa syfonu została zamocowana powyżej linii wodnej. 54 pol
