1 Witamy na pokładzie! Odpowiednie postępowanie i konserwacja silnika odgrywa ważną rolę w utrzymaniu wysokiej sprawności produktu firmy Mercury przy jednoczesnych maksymalnych osiągach i oszczędności. Wypełnienie załączonego formularza rejestracyjnego w przyszłości uwolni od trosk związanych z nabytym produktem. Informacje dotyczące pełnego zakresu świadczeń gwarancyjnych zawiera Podręcznik obsługi i konserwacji. Adres najbliższego dealera można znaleźć na stronie gdzie znajdują się mapki i pełne informacje kontaktowe. Czy silnik został prawidłowo zarejestrowany do celów świadczeń gwarancyjnych? Proszę zapoznać się z informacjami na stronie W razie potrzeby należy skontaktować się z lokalnym dealerem. Jeżeli na tabliczce z numerem seryjnym silnika zaburtowego w lewym dolnym rogu znajduje się znaczek CE, obowiązuje następujące oświadczenie: Niniejszy silnik zaburtowy, wyprodukowany przez Mercury Marine, Fond du Lac, WI, USA lub Marine Power Europe Inc. Park Industrel, de Petit-Rechain, Belgia, spełnia wymogi następujących dyrektyw i norm (z poprawkami): Dyrektywa 94/25/EC Dyrektywa 98/37/EC Dyrektywa 89/336/EC Patrick C. Mackey (dotycząca łodzi rekreacyjnych); norma ISO 8665, ISO (dyrektywa maszynowa) Prezes, Mercury Marine, Fond du Lac, WI USA Dział odpowiedzialny za normy europejskie: (dotycząca zgodności elektromagnetycznej); norma EN , SAE J551 (CISPR Pub. 12), EN , IEC PT4-2, IEC PT4-3 Product Environmental Engineering Department, Mercury Marine, Fond du Lac, WI USA 2004 Mercury Marine 200/225/250/275 Verado (czterosuw) Q i

2 SPIS TREŚCI Informacje na temat gwarancji Przekazanie gwarancji... 1 Rejestracja gwarancji w USA i Kanadzie...1 Rejestracja gwarancji poza terytorium USA i Kanady... 1 Gwarancja dwuletnia Mercury Marine (Europa)...2 Roczna gwarancja ograniczona Mercury Marine (WNP, Środkowy Wschód, Afryka)...3 Trzyletnia gwarancja ograniczona na uszkodzenia spowodowane korozją... 5 Zakres gwarancji i wyjątki... 6 Informacje ogólne Obowiązki motorowodniaka... 8 Przed uruchomieniem silnika...8 Moc maksymalna łodzi...8 Obsługa łodzi przy wysokiej prędkości i wysokich osiągach... 9 Modele silników zaburtowych ze zdalnym sterowaniem... 9 Wyłącznik ściągacza linowego...9 Ochrona ludzi znajdujących się w wodzie...11 Komunikat o bezpieczeństwie pasażerów - łodzie pontonowe i łodzie pokładowe...11 Skoki przez fale i kilwater Zderzeniami z obiektami pod wodą...13 Emisja spalin...14 Wybór akcesoriów do silnika zewnętrznego...15 Wskazówki dotyczące bezpiecznego pływania...15 Zapisanie numeru seryjnego...16 Części silnika...18 Montaż Montaż silnika zaburtowego...19 Wybór śruby napędowej...20 Transportowanie Przewożenie łodzi/silnika zaburtowego na przyczepie...22 Paliwo i olej Zalecenia dotyczące benzyny...24 Napełnianie zbiornika paliwa...25 Zalecenia dotyczące oleju silnikowego...25 Sprawdzanie i uzupełnianie oleju silnikowego...25 Urządzenia sterujące i kontrolne Funkcje pilota...27 System ostrzegawczy...29 ii

3 SPIS TREŚCI Wspomaganie trymowania i odchylania silnika...32 Obsługa Spis czynności przed uruchomieniem łodzi...36 Obsługa w temperaturach ujemnych Obsługa w wodzie słonej lub zanieczyszczonej Procedura docierania silnika Uruchamianie silnika Zmiana biegów Zmiana aktywnej stacji w instalacji z dwoma urządzeniami sterującymi Synchronizowanie dwóch silników Zatrzymywanie silnika Regulacja układu zdalnego sterowania Konserwacja Konserwacja silnika zewnętrznego...48 Emisje zanieczyszczeń wg norm Amerykańskiej Agencji Ochrony Środowiska EPA Harmonogram przeglądów i konserwacji...49 Płukanie systemu chłodzenia Zdejmowanie i montaż pokrywy Ochrona powierzchni zewnętrznych...52 Przegląd akumulatora Filtr powietrza Układ paliwowy...54 Anoda kontroli korozji Wymiana śruby napędowej Przegląd i wymiana świec zapłonowych...59 Wymiana bezpieczników Układ elektryczny układu cyfrowej regulacji przepustnicy i zmiany biegów (DTS) Przegląd paska napędowego akcesoriów Sprawdzanie poziomu oleju hydraulicznego wspomagania trymowania Sprawdzanie poziomu płynu hydraulicznego w układzie wspomagania steru Wymiana oleju w silniku Smarowanie skrzyni biegów Przechowywanie Przygotowanie do przechowywania Ochrona zewnętrznych elementów silnika Ochrona wewnętrznych elementów silnika...67 Skrzynka biegów Ustawianie silnika zewnętrznego do przechowania Przechowywanie akumulatora...68 Rozwiązywanie problemów Rozrusznik elektryczny nie obraca wału silnika Nie można uruchomić silnika...69 Silnik uruchamia się ale nie można włączyć biegu iii

4 SPIS TREŚCI Silnik pracuje nierówno Spadek mocy...70 Akumulator rozładowuje się samoistnie Pomoc serwisowa dla właściciela Naprawy lokalne...71 Serwis poza miejscem zamieszkania...71 Zapytania dotyczące części i akcesoriów Pomoc serwisowa Biura serwisowe Mercury Marine iv

5 INFORMACJE NA TEMAT GWARANCJI Przekazanie gwarancji Gwarancję ograniczoną można przekazać kolejnemu nabywcy, który jednak będzie mógł skorzystać tylko z niewykorzystanej części gwarancji ograniczonej. Nie dotyczy to produktów używanych dla celów komercyjnych. Aby przekazać gwarancję kolejnemu nabywcy, do działu rejestracji gwarancji firmy Mercury Marine proszę wysłać pocztą lub faksem kopię aktu kupna lub umowy o zakupie, nazwisko i adres nowego właściciela oraz numer seryjny silnika. Mercury Marine W6250 W. Pioneer Road P.O. Box 1939 Fond du Lac, WI Faks Po rozpatrzeniu dokumentów dotyczących przekazania gwarancji, Mercury Marine prześle pocztą nowemu właścicielowi potwierdzenie rejestracji. Ta usługa jest bezpłatna. W przypadku produktów zakupionych poza Stanami Zjednoczonymi i Kanadą, należy się skontaktować z dystrybutorem w danym kraju lub najbliższym biurem Mercury Marine Service Office. Rejestracja gwarancji w USA i Kanadzie 1. Swój adres można zmienić w każdej chwili, również w momencie roszczenia gwarancyjnego, dzwoniąc do firmy Mercury Marine, wysyłając do działu rejestracji gwarancji Mercury Marine list lub faks ze swoim imieniem i nazwiskiem, starym i nowym adresem oraz numerem seryjnym silnika. Państwa dealer również może dokonać zmiany tych informacji. Mercury Marine W6250 Pioneer Road P.O. Box 1939 Fond du Lac, WI Faks UWAGA: Mercury Marine i każdy dealer muszą przechowywać listy rejestracyjne produktów okrętowych sprzedawanych w USA, gdyby zaistniała konieczność przedstawienia ich na mocy federalnej ustawy dotyczącej bezpieczeństwa łodzi. 2. Produkt musi być zarejestrowany w Mercury Marine, aby został objęty gwarancją. W chwili sprzedaży dealer powinien wypełnić formularz rejestracji gwarancji i natychmiast go przesłać do Mercury Marine za pośrednictwem MercNET, a lub drogą pocztową. Mercury Marine odnotuje rejestrację po otrzymaniu formularza rejestracji gwarancji. 3. Po rozpatrzeniu rejestracji gwarancji Mercury Marine prześle nabywcy produktu potwierdzenie rejestracji drogą pocztową. Jeżeli Państwo nie otrzymają potwierdzenia rejestracji w ciągu 30 dni, proszę natychmiast skontaktować się z dealerem, który sprzedał dany produkt. Gwarancja nie będzie obowiązywać, dopóki Państwa produkt nie zostanie zarejestrowany w Mercury Marine. Rejestracja gwarancji poza terytorium USA i Kanady 1. Ważne jest, aby Państwa dealer wypełnił formularz rejestracji Karty Gwarancyjnej i przesłał go na adres dystrybutora lub biura serwisowego Marine Power zajmującego się rejestracją gwarancji/realizacją reklamacji w miejscu Państwa zamieszkania. 2. W formularzu tym podane jest Państwa nazwisko i adres, model produktu i numery seryjne, data sprzedaży, zastosowanie produktu oraz numer identyfikacyjny dystrybutora/dealera, jego nazwisko i adres. Dystrybutor/ dealer poświadcza także, że Państwo zakupili produkt i są jego użytkownikiem. 3. Kopia formularza rejestracji Karty Gwarancyjnej, zwana Kopią Nabywcy, MUSI zostać przekazana Państwu zaraz po wypełnieniu formularza przez dystrybutora/dealera. Na formularzu tym podany jest fabryczny numer rejestracyjny produktu; formularz należy zachować na wypadek, gdyby okazał się potrzebny w przyszłości. Gdyby pojawiła się konieczność dokonania napraw produktu w okresie obowiązywania gwarancji, dealer może poprosić Państwa o okazanie Karty Gwarancyjnej w celu sprawdzenia daty zakupu i wykorzystania informacji w niej zawartej do sporządzenia formularza reklamacji. 1

6 INFORMACJE NA TEMAT GWARANCJI 4. W niektórych krajach biuro serwisowe Marine Power wystawi dla Państwa w ciągu 30 dni stałą (plastikową) Kartę Gwarancyjną po otrzymaniu kopii formularza rejestracji Karty Gwarancyjnej od dystrybutora/dealera. Po otrzymaniu plastikowej Karty Gwarancyjnej, można wyrzucić kopię nabywcy, którą otrzymali Państwo od dystrybutora/dealera przy zakupie produktu. Proszę zapytać dystrybutora/dealera, czy są Państwo objęci programem wydawania plastikowych Kart Gwarancyjnych. WAŻNE: W niektórych krajach przepisy prawa wymagają, aby listy rejestracyjne były przechowywane przez fabrykę i dealerów. Chcemy, aby WSZYSTKIE produkty zostały zarejestrowane w fabryce, na wypadek, gdyby kiedykolwiek zaistniała konieczność skontaktowania się z Państwem. Dealer/dystrybutor powinien wypełnić formularz rejestracji gwarancji natychmiast i przesłać kopię do Międzynarodowego Biura Serwisowego Marine Power w Państwa kraju. 5. Więcej informacji na temat Karty Gwarancyjnej oraz realizacji reklamacji znajdą Państwo w dokumencie Gwarancje Międzynarodowe. Gwarancja dwuletnia Mercury Marine (Europa) PRZEDMIOT GWARANCJI: Mercury Marine gwarantuje, że każdy nowy produkt: silniki zewnętrzne Mercury, silniki zewnętrzne Mariner, dysze, elektryczne silniki strumieniowe do trolingu, silniki wewnętrzne MerCruiser oraz silniki napędu rufowego nie posiadają defektów w zakresie materiału i wykonania w okresie opisanym poniżej. OKRES OBOWIĄZYWANIA GWARANCJI: Gwarancja jest ważna przez dwa (2) lata od daty zakupu produktu przez klienta w celach rekreacyjnych, lub od daty rozpoczęcia używania produktu, w zależności od tego, które wydarzenie będzie miało miejsce wcześniej. Klienci dokonujący zakupu w celach komercyjnych otrzymują gwarancję na dwa (2) lata licząc od daty pierwszego zakupu, lub od momentu, gdy czas używania łodzi wyniesie 500 godzin, w zależności od tego, które wydarzenie będzie miało miejsce wcześniej. Cel komercyjny oznacza korzystanie z produktu w związku z wykonywaną pracą lub zatrudnieniem, lub jakiekolwiek inne korzystanie z produktu, które przynosi dochód, przez cały okres obowiązywania gwarancji, nawet jeśli produkt wykorzystywany jest do takich celów tylko okresowo. Naprawa lub wymiana części lub wykonanie napraw gwarancyjnych nie przedłuża okresu obowiązywania gwarancji. Obowiązująca nadal gwarancja może być przeniesiona na drugiego klienta korzystającego z produktu w celach rekreacyjnych po odpowiednim przerejestrowaniu produktu. WARUNKI, JAKIE NALEŻY SPEŁNIĆ, ABY OTRZYMAĆ GWARANCJĘ: Gwarancja udzielana jest tylko klientom detalicznym, którzy dokonają zakupu u autoryzowanego dealera (upoważnionego przez Mercury Marine do dystrybucji produktu w kraju, w którym dokonano zakupu), po przeprowadzeniu i udokumentowaniu określonej przez Mercury Marine procedury kontrolnej przed dostawą. Gwarancja jest ważna od momentu właściwej rejestracji produktu przez autoryzowanego dealera. W przypadku podania nieprawdziwych informacji przy rejestracji gwarancyjnej dotyczących używania produktu w celach rekreacyjnych albo zmiany celu z rekreacyjnego na komercyjny (jeśli nie dokonano odpowiedniego przerejestrowania) Mercury Marine może unieważnić gwarancję według swojego uznania. Rutynowe przeglądy techniczne wymienione w Instrukcji Obsługi i Konserwacji Silnika należy przeprowadzać regularnie w celu utrzymania gwarancji. Jeśli taki przegląd jest wykonywany przez klienta detalicznego, Mercury Marine zastrzega sobie prawo do uzależnienia udzielenia przyszłej gwarancji od dowodu właściwego wykonania przeglądu. OBOWIĄZKI PRZEDSIĘBIORSTWA MERCURY: Jedyne i wyłączne obowiązki przedsiębiorstwa Mercury wynikające z niniejszej gwarancji są, według naszego uznania, ograniczone do naprawy wadliwej części, wymiany takiej lub takich części na nowe lub regenerowane części posiadające zatwierdzenie Mercury Marine, albo do zwrotu ceny zakupu produktu Mercury. Mercury zastrzega sobie prawo do ulepszania lub modyfikacji produktów od czasu do czasu, ale to nie nakłada na przedsiębiorstwo obowiązku modyfikacji produktów wytworzonych wcześniej. JAK OTRZYMAĆ GWARANCJĘ: Klient powinien umożliwić Mercury wykonanie naprawy i umożliwić dostęp do produktu w celu dokonania napraw gwarancyjnych. Przy składaniu reklamacji produkt należy dostarczyć do kontroli do autoryzowanego dealera Mercury w celu dokonania napraw. Jeśli nabywca nie może dostarczyć produktu do takiego dealera, musi o tym pisemnie zawiadomić przedsiębiorstwo Mercury. Zorganizujemy wtedy kotrolę produktu i wykonanie naprawy objętej gwarancją. W takim przypadku nabywca pokrywa koszty transportu i/lub podróży. Jeśli wykonana naprawa nie jest objęta niniejszą gwarancją, nabywca pokrywa koszty robocizny i materiału oraz wszelkie inne koszty związane ze świadczoną usługą. Nabywca nie będzie wysyłał produktu ani części produktu bezpośrednio do siedziby Mercury, chyba, że na prośbę Mercury. Kata Gwarancyjna jest jedynym ważnym dowodem rejestracji i musi być przedstawiona dealerowi, gdy składana jest reklamacja w celu uzyskania usługi objętej gwarancją. 2

7 INFORMACJE NA TEMAT GWARANCJI GWARANCJA NIE OBEJMUJE: Gwarancji nie podlegają: rutynowe przeglądy techniczne, zwiększanie mocy silnika, regulacja, normalne zużycie w eksploatacji, uszkodzenia wynikające z działania celowego, używania produktu w celach innych niż jego przeznaczenie, używania przełożenia przekładni zębatej lub śruby napędowej, które uniemożliwiają pracę silnika w zalecanym zakresie obrotów na minutę dla otwartej przepustnicy (zob. Instrukcja Obsługi i Konserwacji Silnika), używania produktu w sposób niezgodny z zaleceniami w rozdziale o obsłudze/cyklu roboczym w Instrukcji Obsługi i Konserwacji Silnika; uszkodzenia spowodowane przez zaniedbanie, wypadki, zatopienie, nieprawidłową instalację (wskazówki i sposoby dot. prawidłowej instalacji przedstawiono w instrukcji instalacji produktu), niewłaściwą obsługę, używanie akcesoriów lub części, które nie zostały przez nas wyprodukowane lub nie są przez nas sprzedawane, wirniki pomp strumieniowych i tuleje, stosowanie paliwa, olejów i smarów nieodpowiednich dla danego produktu (zob. Instrukcja Obsługi i Konserwacji Silnika), zmianę i usunięcie niektórych części, lub przedostanie się wody do silnika przez wlot paliwowy, wlot powietrza lub układ wydechowy. Używanie produktu do wyścigów motorowych lub innego rodzaju zawodów, albo korzystanie z niższej jednostki wyścigowej, w jakimkolwiek okresie, nawet w przypadku poprzedniego właściela, powoduje unieważnienie gwarancji. Gwarancja nie obejmuje: kosztów związanych z wyprowadzaniem łodzi z doku, wodowaniem, holowaniem, przechowywaniem, telefonowaniem, wynajmem, niedogodnościami, opłatami za korzystanie z akwenu, ubezpieczeniem, spłatami kredytów, stratą czasu, utratą dochodów lub jakimikolwiek innymi szkodami przypadkowymi lub wtórnymi. Gwarancja nie obejmuje także wydatków związanych z usuwaniem i/lub wymianą przegród łodzi lub materiału, spowodowanych konstrukcją łodzi, w celu uzyskania dostępu do produktu. Żadna osoba prywatna ani przedsiębiorstwo, w tym autoryzowani dealerzy Mercury Marine, nie posiadają uprawnień do wydawania oświadczeń, działania w charakterze przedstawiciela ani wydawania gwarancji dotyczących produktu, innych niż te zawarte w niniejszej gwarancji, a jeśli takie oświadczenia zostaną złożone, a gwarancje udzielone, nie będą posiadały mocy prawnej względem Mercury Marine. Dodatkowe informacje o zdarzeniach i okolicznościach podlegających i nie podlegających niniejszej gwarancji można znaleźć w rozdziale Gwarancja w Instrukcji Obsługi i Konserwacji Silnika, dołączonej do niniejszej gwarancji. ZRZECZENIE SIĘ ODPOWIEDZIALNOŚCI I OGRANICZENIA: ZRZEKAMY SIĘ ODPOWIEDZIALNOŚCI ZA DOROZUMIANE GWARANCJE POKUPNOŚCI I PRZYDATNOŚCI PRODUKTU DO KONKRETNEGO CELU. W ZAKRESIE, W JAKIM NIE MOŻNA SIĘ ICH ZRZEC, DOROZUMIANE GWARANCJE SĄ OGRANICZONE W CZASIE DO KOŃCA OKRESU OBOWIĄZYWANIA GWARANCJI WYRAŹNEJ. SZKODY PRZYPADKOWE I WTÓRNE NIE PODLEGAJĄ NINIEJSZEJ GWARANCJI. NIEKTÓRE STANY/KRAJE ZABRANIAJĄ UMIESZCZANIA ZRZECZENIA SIĘ ODPOWIEDZIALNOŚCI, OGRANICZEŃ I WYŁĄCZEŃ PRZEDSTAWIONYCH POWYŻEJ, DLATEGO TEŻ MOGĄ SIĘ ONE DO PAŃSTWA NIE ODNOSIĆ. NINIEJSZA GWARANCJA PRZYZNAJE PAŃSTWU OKREŚLONE PRAWA, MOGĄ PAŃSTWO POSIADAĆ TAKŻE INNE PRAWA, KTÓRE SĄ RÓŻNE W ZALEŻNOŚCI OD STANU CZY KRAJU. Roczna gwarancja ograniczona Mercury Marine (WNP, Środkowy Wschód, Afryka) PRZEDMIOT GWARANCJI: Mercury Marine gwarantuje, że każdy nowy produkt: silniki zewnętrzne Mercury, silniki zewnętrzne Mariner, dysze, elektryczne silniki strumieniowe do trolingu, silniki wewnętrzne MerCruiser oraz silniki napędu rufowego nie posiadają defektów w zakresie materiału i wykonania w okresie opisanym poniżej. OKRES OBOWIĄZYWANIA GWARANCJI: Gwarancja jest ważna przez jeden (1) rok od daty zakupu produktu przez klienta w celach rekreacyjnych lub od daty rozpoczęcia używania produktu, w zależności od tego, które wydarzenie będzie miało miejsce wcześniej. Klienci dokonujący zakupu w celach komercyjnych otrzymują gwarancję na jeden (1) rok licząc od daty pierwszego zakupu, lub od momentu, gdy czas użytkowania łodzi wyniesie 500 godzin, w zależności od tego, które wydarzenie będzie miało miejsce wcześniej. Cel komercyjny oznacza korzystanie z produktu w związku z wykonywaną pracą lub zatrudnieniem lub jakiekolwiek inne korzystanie z produktu, które przynosi dochód, przez cały okres obowiązywania gwarancji, nawet jeśli produkt wykorzystywany jest tylko okresowo do takich celów. Naprawa lub wymiana części lub wykonanie napraw gwarancyjnych nie przedłuża okresu obowiązywania gwarancji. Obowiązująca nadal gwarancja może zostać przeniesiona na kolejnego nabywcę po odpowiedniej zmianie rejestracji produktu. 3

8 INFORMACJE NA TEMAT GWARANCJI WARUNKI, JAKIE NALEŻY SPEŁNIĆ, ABY OTRZYMAĆ GWARANCJĘ: Gwarancja udzielana jest tylko klientom detalicznym, którzy dokonają zakupu u autoryzowanego dealera (upoważnionego przez Mercury Marine do dystrybucji produktu w kraju, w którym dokonano zakupu), po przeprowadzeniu i udokumentowaniu określonej przez Mercury Marine procedury kontrolnej przed dostawą. Gwarancja jest ważna od momentu właściwej rejestracji produktu przez autoryzowanego dealera. W przypadku podania nieprawdziwych informacji przy rejestracji gwarancyjnej dotyczących używania produktu w celach rekreacyjnych albo zmiany celu z rekreacyjnego na komercyjny (jeśli nie dokonano odpowiedniego przerejestrowania) Mercury Marine może unieważnić gwarancję według swojego uznania. Rutynowe przeglądy techniczne wymienione w Instrukcji Obsługi i Konserwacji Silnika należy przeprowadzać regularnie w celu utrzymania gwarancji. Jeśli taki przegląd jest wykonywany przez klienta detalicznego, Mercury Marine zastrzega sobie prawo do uzależnienia udzielenia przyszłej gwarancji od dowodu właściwego wykonania przeglądu. OBOWIĄZKI PRZEDSIĘBIORSTWA MERCURY: Jedyne i wyłączne obowiązki przedsiębiorstwa Mercury wynikające z niniejszej gwarancji są, według naszego uznania, ograniczone do naprawy wadliwej części, wymiany takiej lub takich części na nowe lub regenerowane części posiadające zatwierdzenie Mercury Marine, albo do zwrotu ceny zakupu produktu Mercury. Mercury zastrzega sobie prawo do ulepszania lub modyfikacji produktów od czasu do czasu, ale to nie nakłada na przedsiębiorstwo obowiązku modyfikacji produktów wytworzonych wcześniej. JAK OTRZYMAĆ GWARANCJĘ: Klient powinien umożliwić Mercury wykonanie naprawy i umożliwić dostęp do produktu w celu dokonania napraw gwarancyjnych. Przy składaniu reklamacji produkt należy dostarczyć do kontroli do autoryzowanego dealera Mercury w celu dokonania napraw. Jeśli nabywca nie może dostarczyć produktu do takiego dealera, musi o tym pisemnie zawiadomić przedsiębiorstwo Mercury. Zorganizujemy wtedy kotrolę produktu i wykonanie naprawy. W takim przypadku nabywca pokrywa koszty transportu i/lub podróży. Jeśli wykonana naprawa nie jest objęta niniejszą gwarancją, nabywca pokrywa koszty robocizny i materiału oraz wszelkie inne koszty związane ze świadczoną usługą. Nabywca nie będzie wysyłał produktu, ani części produktu bezpośrednio do siedziby Mercury, chyba, że na prośbę Mercury. Kata Gwarancyjna jest jedynym ważym dowodem rejestracji i musi być przedstawiona dealerowi, gdy składana jest reklamacja w celu uzyskania usługi objętej gwarancją. GWARANCJA NIE OBEJMUJE: Gwarancja nie podlegają: rutynowe przeglądy techniczne, zwiększanie mocy silnika, regulacja, zużycie normalne w eksploatacji, uszkodzenia wynikające z działania celowego, używania produktu w celach innych niż jego przeznaczenie, używania przełożenia przekładni zębatej lub śruby napędowej, które uniemożliwiają pracę silnika w zalecanym zakresie otwartej przepustnicy obrotów na minutę (zob. Instrukcja Obsługi i Konserwacji Silnika), używania produktu w sposób niezgodny z zaleceniami w rozdziale o obsłudze/cyklu roboczym w Instrukcji Obsługi i Konserwacji Silnika; uszkodzenia spowodowane przez zaniedbanie, wypadki, zatopienie, niewłaściwą instalację (wskazówki i sposoby dot. prawidłowej instalacji przedstawiono w instrukcji instalacji produktu), niewłaściwą obsługę, używanie akcesoriów lub części, które nie zostały przez nas wyprodukowane lub nie są przez nas sprzedawane, wirniki pomp strumieniowych i tuleje, stosowanie paliwa, olejów i smarów nieodpowiednich dla danego produktu (zob. Instrukcja Obsługi i Konserwacji Silnika), zmianę i usunięcie niektórych części lub przedostanie się wody do silnika przez wlot paliwowy, wlot powietrza lub układ wydechowy. Używanie produktu do wyścigów motorowych lub innego rodzaju zawodów albo korzystanie z niższej jednostki wyścigowej, w jakimkolwiek okresie, nawet w przypadku poprzedniego właściela, powoduje unieważnienie gwarancji. Gwarancja nie obejmuje: kosztów związanych z wyprowadzaniem łodzi z doku, wodowaniem, holowaniem, przechowywaniem, telefonowaniem, wynajmem, niedogodnościami, opłatami za korzystanie z akwenu, ubezpieczeniem, spłatami kredytów, stratą czasu, utratą dochodów lub jakimikolwiek innymi szkodami przypadkowymi lub wtórnymi. Gwarancja nie obejmuje także wydatków związanych z usuwaniem i/lub wymianą przegród łodzi lub materiału, spowodowanych konstrukcją łodzi, w celu uzyskania dostępu do produktu. Żadna osoba prywatna, ani przedsiębiorstwo, łącznie z autoryzowanymi dealerami Mercury Marine, nie posiada uprawnień do wydawania oświadczeń, działania w charakterze przedstawiciela, ani wydawania gwarancji dotyczących produktu, innych niż te zawarte w niniejszej gwarancji, a jeśli takie oświadczenia zostaną złożone, a gwarancje udzielone, nie będą posiadały mocy prawnej względem Mercury Marine. Dodatkowe informacje o zdarzeniach i okolicznościach podlegających i nie podlegających niniejszej gwarancji można znaleźć w rozdziale Gwarancja w Instrukcji Obsługi i Konserwacji Silnika, dołączonej do niniejszej gwarancji. 4

9 INFORMACJE NA TEMAT GWARANCJI ZRZECZENIE SIĘ ODPOWIEDZIALNOŚCI I OGRANICZENIA: ZRZEKAMY SIĘ ODPOWIEDZIALNOŚCI ZA DOROZUMIANE GWARANCJE POKUPNOŚCI I PRZYDATNOŚCI PRODUKTU DO KONKRETNEGO CELU. W ZAKRESIE, W JAKIM NIE MOŻNA SIĘ ICH ZRZEC, DOROZUMIANE GWARANCJE SĄ OGRANICZONE W CZASIE DO KOŃCA OKRESU OBOWIĄZYWANIA GWARANCJI WYRAŹNEJ. SZKODY PRZYPADKOWE I WTÓRNE NIE PODLEGAJĄ NINIEJSZEJ GWARANCJI. NIEKTÓRE STANY/KRAJE ZABRANIAJĄ UMIESZCZANIA ZRZECZENIA SIĘ ODPOWIEDZIALNOŚCI, OGRANICZEŃ I WYŁĄCZEŃ PRZEDSTAWIONYCH POWYŻEJ, DLATEGO TEŻ MOGĄ SIĘ ONE DO PAŃSTWA NIE ODNOSIĆ. NINIEJSZA GWARANCJA PRZYZNAJE PAŃSTWU SZCZEGÓLNE PRAWA, MOGĄ PAŃSTWO POSIADAĆ TAKŻE INNE PRAWA, KTÓRE SĄ RÓŻNE W ZALEŻNOŚCI OD STANU CZY KRAJU. Trzyletnia gwarancja ograniczona na uszkodzenia spowodowane korozją PRZEDMIOT GWARANCJI: Mercury Marine gwarantuje, że każdy nowy silnik Mercury, Mariner, Mercury Racing, Sport Jet, M 2 Jet Drive, Tracker wyprodukowany przez Mercury Marine Outboard, MerCruiser Inboard lub silnik rufowy (Produkt) nie ulegnie awarii z powodu bezpośredniego działania korozji przez opisany poniżej okres czasu. OKRES OBOWIĄZYWANIA GWARANCJI: Gwarancja na uszkodzenia spowodowane korozją jest ważna przez trzy (3) lata od daty zakupu produktu lub od daty rozpoczęcia używania produktu, w zależności od tego, które wydarzenie będzie miało miejsce wcześniej. Naprawa lub wymiana części albo wykonanie napraw gwarancyjnych nie przedłuża okresu trwania gwarancji. Obowiązująca nadal gwarancja może zostać przeniesiona na kolejnego nabywcę (nabywającego produkt do celów nie-komercyjnych) po odpowiednim przerejestrowaniu produktu. WARUNKI, JAKIE NALEŻY SPEŁNIĆ, ABY OTRZYMAĆ GWARANCJĘ: Gwarancja udzielana jest tylko klientom detalicznym, którzy dokonają zakupu u autoryzowanego dealera (upoważnionego przez Mercury Marine do dystrybucji produktu w kraju, w którym dokonano zakupu), po przeprowadzeniu i udokumentowaniu określonej przez Mercury Marine procedury kontrolnej przed dostawą. Gwarancja jest ważna od momentu właściwej rejestracji produktu przez autoryzowanego dealera. W łodzi należy używać urządzeń zapobiegających korozji, wyszczególnionych w Instrukcji Obsługi i Konserwacji Silnika, a wymienione tam rutynowe przeglądy techniczne należy przeprowadzać regularnie (łącznie, bez żadnych ograniczeń, z wymianą anod protektorowych, stosowaniem określonych smarów oraz zamalowaniem szczerb i zadrapań) w celu utrzymania gwarancji. Mercury Marine ma prawo uzależnić przyznanie gwarancji od otrzymania dowodów na to, że urządzenia były odpowiednio eksploatowane. OBOWIĄZKI PRZEDSIĘBIORSTWA MERCURY: Jedyne i wyłączne obowiązki firmy Mercury wynikające z niniejszej gwarancji są, według naszego uznania, ograniczone do naprawy wadliwej części, wymiany takiej lub takich części na nowe lub regenerowane części posiadające zatwierdzenie Mercury Marine, albo do zwrotu ceny zakupu produktu Mercury. Mercury zastrzega sobie prawo do ulepszania lub modyfikacji produktów od czasu do czasu, ale to nie nakłada na przedsiębiorstwo obowiązku modyfikacji produktów wytworzonych wcześniej. JAK OTRZYMAĆ GWARANCJĘ: Klient powinien umożliwić Mercury wykonanie naprawy i umożliwić dostęp do produktu w celu dokonania napraw gwarancyjnych. Przy składaniu reklamacji produkt należy dostarczyć do kontroli do autoryzowanego dealera Mercury w celu dokonania napraw. Jeśli nabywca nie może dostarczyć produktu do takiego dealera, musi o tym pisemnie zawiadomić przedsiębiorstwo Mercury. Zorganizujemy wtedy kontrolę produktu i wykonanie naprawy. W takim przypadku nabywca pokrywa koszty transportu i/lub podróży. Jeśli wykonana naprawa nie jest objęta niniejszą gwarancją, nabywca pokrywa koszty robocizny i materiału oraz wszelkie inne koszty związane ze świadczoną usługą. Nabywca nie będzie wysyłał produktu, ani części produktu bezpośrednio do siedziby firmy Mercury, chyba, że na jej prośbę. Przy składaniu reklamacji dealerowi należy przedstawić dowód własności i rejestracji produktu. 5

10 INFORMACJE NA TEMAT GWARANCJI GWARANCJA NIE OBEJMUJE: Niniejsza gwarancja nie obejmuje: korozji obwodów elektrycznych, korozji wskutek uszkodzeń, korozji, która powoduje niewielką szkodę, szkodliwej lub niewłaściwej obsługi; korozji akcesoriów, przyrządów, układów sterowniczych, korozji zainstalowanego fabrycznie zestawu napędu strumieniowego; uszkodzeń wskutek nagromadzenia osadu; produktu nabytego z gwarancją ograniczoną na okres krótszy niż jeden rok; części zamiennych (części zakupionych przez nabywcę); produktów używanych w celach komercyjnych. Cel komercyjny oznacza korzystanie z produktu w związku z wykonywaną pracą lub zatrudnieniem, lub jakiekolwiek inne korzystanie z produktu, które przynosi dochód, przez cały okres obowiązywania gwarancji, nawet jeśli produkt wykorzystywany jest do takich celów tylko okresowo. Korozja spowodowana przebiciami prądu elektrycznego (łącza zasilające na brzegu, łodzie znajdujące się w pobliżu, metal zanurzony w wodzie) nie są objęte niniejszą gwarancją i powinno się jej zapobiegać przez stosowanie systemu ochrony przed korozją, takiego jak system Mercury Precision Parts lub Quicksilver MerCathode i/albo Galvanic Isolator. Korozja spowodowana niewłaściwym nałożeniem farby przeciwporostowej na bazie miedzi nie jest objęta niniejszą gwarancją. Jeśli konieczne jest zabezpieczenie łodzi przed porostami, zaleca się nakładanie na silnik i na części łodzi MerCruiser farb przeciwporostowych na bazie tri butylo cyno adypinianu (TBTA). W krajach, w których zakazane jest stosowanie farb przeciwporostowych na bazie tri butylo cyno adypinianu, na kadłub i pawęż należy nałożyć farby na bazie miedzi. Nie nakładać farby na silnik zewnętrzny ani na produkt MerCruiser. Ponadto nie wolno dopuścić do połączenia sprzęgającego sieci pomiędzy produktem objętym gwarancją a farbą. W przypadku produktu MerCruiser, należy zostawić nie pomalowaną przestrzeń wielkości przynajmniej 38 mm (1.5 in.) wokół zespołu pawęży. Dodatkowe informacje można znaleźć w Instrukcji Obsługi i Konserwacji Silnika. Dodatkowe informacje o zdarzeniach i okolicznościach podlegających i nie podlegających niniejszej gwarancji można znaleźć w rozdziale Gwarancja w Instrukcji Obsługi i Konserwacji Silnika, dołączonej do niniejszej gwarancji. ZRZECZENIE SIĘ ODPOWIEDZIALNOŚCI I OGRANICZENIA: ZRZEKAMY SIĘ ODPOWIEDZIALNOŚCI ZA DOROZUMIANE GWARANCJE POKUPNOŚCI I PRZYDATNOŚCI PRODUKTU DO KONKRETNEGO CELU. W ZAKRESIE, W JAKIM NIE MOŻNA SIĘ ICH ZRZEC, DOROZUMIANE GWARANCJE SĄ OGRANICZONE W CZASIE DO KOŃCA OKRESU OBOWIĄZYWANIA GWARANCJI WYRAŹNEJ. SZKODY PRZYPADKOWE I WTÓRNE NIE PODLEGAJĄ NINIEJSZEJ GWARANCJI. NIEKTÓRE STANY/KRAJE ZABRANIAJĄ UMIESZCZANIA ZRZECZENIA SIĘ ODPOWIEDZIALNOŚCI, OGRANICZEŃ I WYŁĄCZEŃ PRZEDSTAWIONYCH POWYŻEJ, DLATEGO TEŻ MOGĄ SIĘ ONE DO PAŃSTWA NIE ODNOSIĆ. NINIEJSZA GWARANCJA PRZYZNAJE PAŃSTWU SZCZEGÓLNE PRAWA, MOGĄ PAŃSTWO POSIADAĆ TAKŻE INNE PRAWA, KTÓRE SĄ RÓŻNE W ZALEŻNOŚCI OD STANU CZY KRAJU. Zakres gwarancji i wyjątki Celem tego rozdziału jest uniknięcie powszechnie pojawiających się nieporozumień dotyczących zakresu gwarancji. Poniżej wymieniono rodzaje usług, których gwarancja nie obejmuje. Wymienione niżej postanowienia zostały włączone w Trzyletnią Ograniczoną Gwarancję na niewystąpienie awarii spowodowanych korozją (Three Year Limited Warranty Against Corrosion Failure), Międzynarodową Ograniczoną Gwarancję na silniki zewnętrzne (International Limited Outboard Warranty) oraz Ograniczoną Gwarancję na silniki zewnętrzne dla USA i Kanady (United States and Canada Limited Outboard Warranty). Należy pamiętać, że gwarancja obejmuje naprawy spowodowane wadami materiału i jakości wykonania, które muszą być dokonane w okresie gwarancyjnym. Uszkodzenia spowodowane wadliwym montażem lub wypadkami, zwykłe zużywanie się sprzętu i różne inne czynniki oddziałujące na produkt nie są objęte gwaracją. Gwarancja ogranicza się do wad materiału lub złej jakości wykonania, ale tylko wtedy, gdy klient kupuje produkt w kraju, w którym dystrybucja jest przez nas autoryzowana. W razie jakichkolwiek pytań dotyczących zakresu gwarancji należy skontaktować się z autoryzowanym dealerem. Dealer z chęcią odpowie na wszelkie pytania z Państwa strony. 6

11 INFORMACJE NA TEMAT GWARANCJI OGÓLNA LISTA USŁUG NIE OBJĘTYCH GWARANCJĄ 1. Drobne regulacje i dostrajanie dokonywane w związku ze zwykłymi usługami, w tym kontrola, czyszczenie lub regulacja korpusu świec zapłonowych, elementów zapłonowych, ustawień gaźnika, filtrów, pasów, urządzeń kontrolnych, i sprawdzanie oleju. 2. Zamontowane fabrycznie jednostki napędu strumieniowego - z gwarancji wyłączone są następujące części: Wirnik i wkładka napędu strumieniowego uszkodzone uderzeniem lub na skutek zużycia oraz łożyska wału napędowego uszkodzone przez wodę na skutek niewłaściwej konserwacji. 3. Uszkodzenia powstałe na skutek zaniedbania, braku konserwacji, wypadku, niewłaściwej obsługi, wadliwego montażu lub naprawy. 4. Opłaty za wyprowadzanie z doku, wodowanie i holowanie, usunięcie i/lub wymiana przegród łodzi lub materiału konieczna z racji konstrukcji łodzi, aby umożliwić dostęp do produktu, wszelkie opłaty związane z transportem i/lub czas podróży, itd. Dla celów obsługi gwarancyjnej należy zapewnić odpowiedni dostęp do łodzi. Klient musi dostarczyć produkt autoryzowanemu dealerowi. 5. Dodatkowe prace serwisowe, których zażyczy sobie klient, a które wykraczają poza zakres prac wymaganych do wypełnienia zobowiązań gwarancyjnych. 6. Praca wykonywana przez nie autoryzowanego dealera może być uwzględniona tylko w następujących okolicznościach: Gdy jest to sytuacja awaryjna (pod warunkiem, że na danym terenie nie ma autoryzowanych dealerów, którzy mogą wykonać konieczne prace albo odholować łódź, itp., oraz że wydano pozwolenie na wykonanie prac w danym warsztacie). 7. Za wszelkie uszkodzenia przypadkowe i/lub pośrednie (opłaty za przechowanie, telefon, wszelkie koszty wynajmu, niedogodności lub strata czasu, utrata dochodu) odpowiedzialność ponosi właściciel. 8. Wykorzystanie w naprawach gwarancyjnych części innych niż Mercury Precision lub Quicksilver. 9. Za wymianę olejów, smarów lub płynów, jako zwykłą czynność konserwacyjną, odpowiada klient, chyba że ich wyciek lub zanieczyszczenie wynikło z awarii silnika objętej naprawą gwarancyjną. 10. Uczestniczenie lub przygotowywanie się do wyścigów lub innego typu współzawodnictwa lub obsługa części dolnej typu wyścigowego. 11. Hałaśliwa praca silnika nie musi oznaczać poważnego uszkodzenia silnika. Jeżeli zdiagnozowano poważne uszkodzenie silnika, które może doprowadzić do awarii, to uszkodzenie powodujące głośną pracę silnika powinno zostać naprawione w ramach gwarancji. 12. Uszkodzenie części dolnej i/lub śruby napędowej spowodowane uderzeniem w obiekt znajdujący się pod powierzchnią wody uważane jest za niebezpieczeństwo wodne. 13. Dostanie się wody przez wlot paliwowy, wlot powietrza lub układ wydechowy lub zanurzenie. 14. Awaria jakiejś części spowodowana brakiem wody chłodzącej, co jest następstwem uruchomienia silnika nie znajdujacego się na wodzie, zatkania otworów wlotowych przez ciała obce, zamontowania silnika zbyt wysoko lub zbyt daleko. 15. Użycie paliw i smarów, które nie są odpowiednie dla tego produktu. Patrz Rozdział Konserwacja. 16. Nasza ograniczona gwarancja nie obejmuje uszkodzeń naszych produktów spowodowanych zamontowaniem lub użytkowaniem części i akcesoriów, które nie są przez nas produkowane lub sprzedawane. Uszkodzenia nie związane z użytkowaniem tych części lub akcesoriów są objęte gwarancją, jeżeli spełniają warunki określone w ograniczonej gwarancji dla tego produktu. 7

12 Obowiązki motorowodniaka INFORMACJE OGÓLNE Użytkownik (kierujący) odpowiada za właściwą i bezpieczną obsługę łodzi oraz za bezpieczeństwo pasażerów i innych osób. Zaleca się, by każdy użytkownik (kierujący) dokładnie przeczytał i przyswoił sobie całą niniejszą instrukcję obsługi zanim zacznie obsługiwać silnik zewnętrzny. Przynajmniej jeszcze jedna osoba na pokładzie musi znać podstawy uruchamiania i obsługi silnika i łodzi na wypadek, gdy kierujący nie będzie w stanie poprowadzić łodzi. Przed uruchomieniem silnika Należy uważnie przeczytać tę instrukcję Należy nauczyć się jak właściwie obsługiwać silnik. W razie pytań, należy skontaktować się z dealerem. Stosowanie się do zasad bezpieczeństwa i instrukcji obsługi, a także postępowanie zgodnie ze zdrowym rozsądkiem, zmnieszy ryzyko obrażeń ciała i uszkodzenia produktu. W niniejszej instrukcji i na naklejkach ostrzegawczych umieszczonych na silniku zewnętrznym znajdują się następujące ostrzeżenia zwracające uwagę użytkownika na szczegółowe zasady bezpieczeństwa, do których należy się stosować.! NIEBEZPIECZEŃSTWO NIEBEZPIECZEŃSTWO - Bezpośrednie zagrożenie, które SPOWODUJE kalectwo lub śmierć.! OSTRZEŻENIE UWAGA - Zagrożenie lub niebezpieczne czynności MOGĄCE spowodować kalectwo lub śmierć.! PRZESTROGA OSTROŻNIE - Zagrożenie lub niebezpieczne czynności mogące spowodować mniejsze obrażenia ciała lub uszkodzić produkt lub inne obiekty. Moc maksymalna łodzi! OSTRZEŻENIE Używanie silnika zewnętrznego, którego moc przekracza moc maksymalną łodzi może: 1) spowodować utratę kontroli nad łodzią 2) zbytnio obciążyć pawęż, zmieniając zaprojektowane parametry pływania łodzi lub 3) spowodować pęknięcie łodzi, zwłaszcza w rejonie pawęża. Przekroczenie mocy maksymalnej łodzi może spowodować obrażenia, śmierć lub uszkodzenie łodzi. Nie wolno przekraczać mocy maksymalnej ani nadmiernie przeładowywać łodzi. Na większości łodzi zgodnie z wymogami umieszczona jest tabliczka z informacją o maksymalnej dopuszczalnej mocy i ładunku, określonym przez producenta na podstawie wskazówek władz federalnych. W razie wątpliwości należy skontaktować się z dealerem lub producentem łodzi. 8

13 INFORMACJE OGÓLNE U.S. COAST GUARD CAPACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY XXX XXX ob00306 Obsługa łodzi przy wysokiej prędkości i wysokich osiągach Jeżeli silnik zewnętrzny ma być używany na łodzi o dużej prędkości i wysokich parametrach pracy, której się dobrze nie zna, nie należy rozwijać pełnej prędkości przed odbyciem jazdy demonstracyjno-instruktażowej z dealerem lub osobą mającą doświadczenie w prowadzeniu tej łodzi z danym silnikiem zewnętrznym. Aby uzyskać więcej informacji, należy sięgnąć po egzemplarz książeczki "Obsługa łodzi o wysokich parametrach pracy" (numer części ), którą można zdobyć u dealera, dystrybutora lub w Mercury Marine. ob00307 Modele silników zaburtowych ze zdalnym sterowaniem Silnik zaburtowy musi być wyposażony w pilota firmy Mercury do sterowania cyfrowym układem regulacji przepustnicy i zmiany biegów. Układ zdalnego sterowania wyposażono w zabezpieczenie przed rozruchem na biegu. Wyłącznik ściągacza linowego Wyłącznik ściągacza linowego wyłącza silnik, gdy użytkownik zbytnio oddali się od stanowiska sterowania łodzią, aby nacisnąć wyłącznik (np. gdy sterujący łodzią zostanie przypadkowo wyrzucony ze swego stanowiska). Silniki zewnętrzne z rumplem i niektóre jednostki ze zdalnym sterowaniem są wyposażone w wyłącznik ściągacza linowego. Wyłącznik ściągacza linowego można zamontować jako dodatkowy osprzęt - zazwyczaj na tablicy rozdzielczej lub na ściance przyległej do stanowiska sterującego łodzią. Ściągacz linowy to linka, która po całkowitym rozciągnięciu ma długość 122 i 152 cm (4 i 5 ft.), na jednym końcu posiada element wsuwany do wyłącznika, a na drugim końcu - zatrzask przyczepiany do sterującego. Ściągacz linowy jest zwijany, aby maksymalnie skrócić jego długość w stanie spoczynku, w celu zminimalizowania prawdopodobieństwo splątania ze znajdującymi się w pobliżu przedmiotami. Jego długość przy rozciągnięciu ma na celu zminimalizowanie prawdopodobieństwa przypadkowego uruchomienia, gdyby sterujący chciał poruszać się w pobliżu stanowiska sterowania. Jeżeli sterujący chce mieć krótszy ściągacz linowy, należy go owinąć wokół nadgarstka lub nogi sterującego lub zawiązać węzeł na ściągaczu. 9

14 INFORMACJE OGÓLNE a b ob00310 a - Linka ściągacza linowego b - Wyłącznik ściągacza linowego Przed przejściem do następnej części, proszę przeczytać następujące informacje dotyczące bezpieczeństwa. Ważne informacje dotyczące bezpieczeństwa: Wyłącznik ściągacza linowego ma na celu wyłączenie silnika, gdy sterujący zbyt daleko odejdzie od stanowiska sterowania, aby nacisnąć wyłącznik. To może się mieć miejsce, jeśli sterujący przypadkowo wypadnie za burtę lub, będąc na łodzi, oddali się od stanowiska sterowania na odpowiednią odległość. Wypadnięcie za burtę i przypadkowe wyrzucenie z łodzi jest bardziej prawdopodobne w pewnych typach łodzi, np. nadmuchiwane łodzie nisko-burtowe, łodzie do połowów, łodzie o wysokich osiągach, łodzie do połowów obsługiwane rumplem ręcznym. Wypadnięcie i wyrzucenie z łodzi może też być skutkiem nieumiejętnej obsługi, np. siedzenie na oparciu siedzenia lub górnej krawędzi nadburcia lub stanie w łódce przy prędkości ślizgowej / podczas ślizgania się po wodzie, siedzenie na podwyższonych pokładach łodzi połowowych, rozwijanie prędkości ślizgowej na płytkiej wodzie lub tam, gdzie pod wodą znajduje się wiele przeszkód, zwolnienie uchwytu na kole sterowniczym lub uchwycie rumpla, gdy ten ciągnie w jedną stronę, picie alkoholu lub zażywanie narkotyków, lub wykonywanie brawurowych manewrów przy dużych prędkościach. Uruchomienie wyłącznika ściągacza linowego natychmiast zatrzyma pracę silnika, ale łódź siłą bezwładności przepłynie jeszcze pewną odległość, zależnie od prędkości i ostrości zakrętu w momencie wyłączenia silnika. Łódź nie wykona jednak pełnego koła. Łódź płynąca siłą bezwładności może spowodować równie poważne obrażenia pasażerów łodzi, jak łódź z włączonym silnikiem. Zdecydowanie zalecamy, aby poinstruować pasażerów łodzi o właściwych procedurach uruchamiania i obsługi silnika na wypadek, gdyby musieli przejąć obsługę silnika w sytuacji awaryjnej (np. gdy sterujący zostanie przypadkowo wyrzucony z łodzi).! OSTRZEŻENIE Jeśli sterujący wypadnie z łodzi, natychmiastowe wyłączenie silnika znacznie zmniejszy ryzyko obrażeń lub śmierci w razie potrącenia przez łódź. Zawsze należy właściwie podłączyć obie końcówki ściągacza linowego do wyłącznika i do sterującego.! OSTRZEŻENIE Siła hamowania wywołana przez przypadkowe lub zamierzone uruchomienie wyłącznika może spowodować kalectwo lub śmierć. Sterujący łodzią nigdy nie powinien opuszczać stanowiska sterującego bez uprzedniego odłączenia się od wyłącznika ściągacza linowego. Możliwe jest również przypadkowe lub niezamierzone uruchomienie wyłącznika podczas normalnej pracy silnika. Może to wywołać następujące potencjalnie niebezpieczne zdarzenia (jedno, kilka lub wszystkie z nich): Pasażerowie mogą zostać wyrzuceni do przodu z powodu nagłego przerwania ruchu łodzi do przodu - jest to szczególnie niebezpieczne dla siedzących na przedzie łodzi, gdyż mogą zostać wyrzuceni przez dziób łodzi i uderzeni skrzynią biegów lub śrubą napędową. Utrata mocy i kontroli nad kierunkiem płynięcia na wzburzonym morzu, na wodzie z silnymi prądami lub przy silnym wietrze. Utrata kontroli przy dokowaniu. 10

15 INFORMACJE OGÓLNE Ochrona ludzi znajdujących się w wodzie PRZY PRĘDKOŚCI JAZDY Osobie stojącej lub unoszącej się w wodzie bardzo trudno jest podjąć szybkie działania, aby uniknać uderzenia przez łódź płynącą wprost na nią, nawet jeśli ta łódź porusza się z małą prędkością. ob00311 Płynąc przez obszar wodny, gdzie mogą znajdować się ludzie, należy zawsze zwolnić i zachować szczególną ostrożność. Zawsze, gdy łódź się porusza (dryfuje), a bieg silnika zewnętrznego jest jałowy, woda oddziaływuje na śrubę napędową, powodując jej obracanie się. Te obroty śruby napędowej, gdy bieg silnika jest jałowy, mogą spowodować poważne obrażenia. GDY ŁÓDŹ JEST NIERUCHOMA! OSTRZEŻENIE Jeśli ktoś znajduje się w wodzie blisko łodzi, zawsze należy wyłączyć silnik. Osoba znajdująca się w wodzie może odnieść poważne obrażenia przy kontakcie z obracającą się śrubą napędową, poruszającą się łodzią lub skrzynią biegów, lub jakimkolwiek urządzeniem trwale przymocowanym do poruszającej się łodzi lub skrzyni biegów. Przed zezwoleniem ludziom na pływanie lub przebywanie w wodzie w pobliżu łodzi, należy przełączyć silnik zewnętrzny na bieg jałowy i wyłączyć go. Komunikat o bezpieczeństwie pasażerów - łodzie pontonowe i łodzie pokładowe Zawsze, gdy łódź jest w ruchu, należy obserwować, gdzie znajdują się pasażerowie. Nie wolno pozwalać na to, aby pasażerowie stali lub używali siedzeń innych niż przeznaczone do płynięcia przy prędkości większej niż na biegu jałowym. Nagłe zmniejszenie prędkości łodzi, np. w wyniku wpadnięcia w dużą falę lub kilwater, nagła redukcja przepustnicy lub gwałtowna zmiana kierunku płynięcia, może spowodować wyrzucenie pasażerów przez przód łodzi. W wyniku wypadnięcia przez przód łodzi pomiędzy dwoma pontonami, osoby zostaną potrącone przez łódź. ŁODZIE Z OTWARTYM PRZODEM POKŁADU Nie wolno przebywać na pokładzie na zewnątrz barierki, gdy łódź jest w ruchu. Wszyscy pasażerowie powinni się znajdować za przednią barierką lub osłoną. Osoby na pokładzie przednim mogą być łatwo wyrzuceni za burtę, zwisające nogi osób siedzących na przedzie łodzi mogą być wciągnięte do wody przez falę. 11

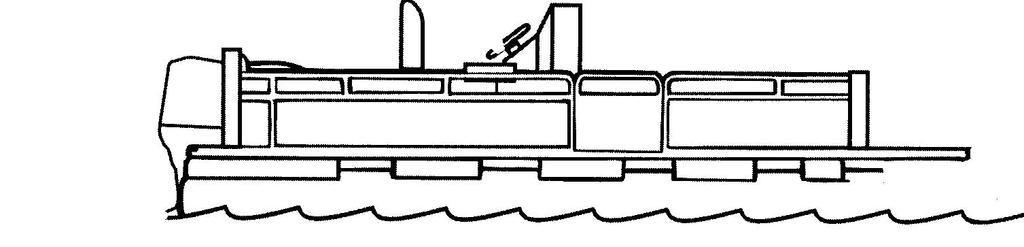

16 INFORMACJE OGÓLNE! OSTRZEŻENIE ob00312 Wypadnięcie przez przednią krawędź pontonu lub łodzi pokładowej grozi potrąceniem przez łódź, a w następstwie kalectwem i śmiercią. Nie należy zbliżać się do przedniej krawędzi pokładu i pozostać na siedzeniu, gdy łódź jest w ruchu. ŁODZIE Z SIEDZISKAMI DO ŁOWIENIA UMIESZCZONYMI NA PODWYŻSZENIU NA PRZEDZIE ŁODZI Nie należy korzystać z podwyższonych siedzisk do łowienia, gdy łódź porusza się z prędkością większą niż na biegu jałowym lub prędkości typowej dla połowów. Przy większych prędkościach należy siedzieć tylko na siedzeniach przeznaczonych do podróżowania. Każde nagłe i nieoczekiwane zredukowanie prędkości łodzi może spowodować wypadnięcie pasażera siedzącego na podwyższeniu. Skoki przez fale i kilwater ob00313 Pływanie łodziami rekreacyjnymi przez fale i kilwater jest naturalną czynnością w sporcie motorowodnym. Ale gdy dzieje się to przy dużej prędkości tak, że kadłub łodzi częściowo lub całkowicie wynurza się z wody, pojawia się pewne niebezpieczeństwo, zwłaszcza w momencie ponownego zanurzenia łodzi w wodzie. ob

17 INFORMACJE OGÓLNE Głównym zagrożeniem jest zmiana kierunku łodzi w trakcie "skoku". Wtedy przy opadnięciu na powierzchnię wody łódź może gwałtownie skręcić i obrać nowy kierunek. Taka gwałtowna zmiana kierunku może spowodować wypadnięcie pasażerów z siedzeń lub z łodzi.! OSTRZEŻENIE Opadnięcie łodzi na powierzchnię wody po skoku przez falę lub kilwater może spowodować wypadnięcie pasażerów z łodzi, co grozi kalectwem lub śmiercią. Jeśli jest to możliwe, należy unikać skoków przez fale i kilwater. Wszystkich pasażerów łodzi należy poinstruować, że jeśli dojdzie do skoku przez falę lub kilwater, powinni pochylić się i mocno trzymać się jakiegokolwiek nadającego się do tego elementu łodzi. Skok łodzi przez falę lub kilwater może pociągnąć za sobą inne, rzadziej spotykane zagrożenie. Jeżeli podczas skoku dziób łodzi przechyli się wystarczająco do dołu, spadając może zanurzyć się na chwilę pod wodą. Spowoduje to niemal natychmiastowe zatrzymanie łodzi, a w rezultacie wyrzucenie pasażerów do przodu. Łódź może też gwałtownie zmienić kierunek. Zderzeniami z obiektami pod wodą Kierując łodzią na płytkich wodach lub tam, gdzie jest podejrzenie, że pod wodą występują przeszkody, które mogłyby uderzyć w silnik zewnętrzny lub spód łodzi, należy zredukować prędkość i płynąć ostrożnie. Najlepszym sposobem na zminimalizowanie obrażeń ludzi lub uszkodzeń łodzi na skutek uderzenia w unoszące się na wodzie obiekty lub przeszkody znajdujące się pod wodą jest kontrolowanie prędkości łodzi. W tych warunkach należy utrzymywać minimalną prędkość ślizgową 24 do 40 węzłów na godzinę (15 do 25 MPH). ob00315! OSTRZEŻENIE Aby uniknąć kalectwa lub śmierci spowodowanej wbiciem się części lub całego silnika zewnętrznego w łódź na skutek uderzenia przeszkody podwodnej lub unoszącej się na powierzchni wody, nie można przekraczać minimalnej prędkości ślizgowej. Uderzenie obiektu podwodnego lub unoszącego się na powierzchni wody może spowodować najróżniejsze niebezpieczne sytuacje. Niektóre z tych sytuacji mogą mieć następujące skutki: Część silnika zewnętrznego lub cały silnik może się oderwać i wbić w łódź. Łódź może gwałtownie skręcić. Taka gwałtowna zmiana kierunku może spowodować wypadnięcie pasażerów z siedzeń lub z łodzi. Gwałtowne zmniejszenie prędkości. To spowoduje wyrzucenie pasażerów do przodu lub nawet za burtę. Uszkodzenie silnika i/lub łodzi na skutek uderzenia. Należy pamiętać, że najlepszym sposobem na zminimalizowanie obrażeń ludzi lub uszkodzeń łodzi na skutek uderzenia jest kontrolowanie prędkości łodzi. Na wodach, gdzie występują przeszkody podwodne, należy utrzymywać minimalną prędkość ślizgową. Gdy łódź uderzy w obiekt podwodny, należy jak najszybciej wyłączyć silnik i sprawdzić, czy nie jest uszkodzony i czy nie obluzowały się jego elementy. Jeżeli doszło do uszkodzenia lub istnieje podejrzenie uszkodzenia silnika zewnętrznego, należy go dostarczyć do autoryzowanego dealera celem dokonania dokładnego przeglądu i niezbędnych napraw. 13

18 INFORMACJE OGÓLNE Należy również dokonać przeglądu łodzi i sprawdzić, czy nie ma pęknięć kadłuba lub pawęża i czy nigdzie nie przecieka woda. Używanie uszkodzonego silnika zewnętrznego może spowodować kolejne uszkodzenia innych części silnika lub może wpłynąć na ograniczenie kontroli nad łodzią. Jeżeli konieczne jest kontynuowanie jazdy, należy znacznie zmniejszyć prędkość.! OSTRZEŻENIE Utrata kontroli nad łodzią grozi kalectwem lub śmiercią. Dalsze pływanie łodzią, która została poważnie uszkodzona przez uderzenie, może doprowadzić do nagłej awarii elementu silnika, nawet jeśli nie nastąpi ponowne uderzenie w przeszkodę. Należy dokonać dokładnego przeglądu i wszelkich niezbędnych napraw silnika zewnętrznego. Emisja spalin UWAGA! GROŹBA ZATRUCIEM TLENKIEM WĘGLA Spaliny wydzielane przez wszystkie silniki węwnętrznego spalania zawierają tlenek węgla. Dotyczy to silników zewnętrznych, napędów rufowych i silników wewnętrznych, które napędzają łodzie, jak również generatorów, które zasilają rozmaite urządzenia na łodzi. Tlenek węgla jest gazem śmiertelnie trującym, bezwonnym, bezbarwnym i bez smaku. Do wczesnych symptomów zatrucia tlenkiem węgla, których nie należy mylić z chorobą morską, zatruciem lub upojeniem alkoholowym, należy ból głowy, zawroty głowy, senność i nudności.! OSTRZEŻENIE Podczas pracy silnika należy dbać o dobrą wentylację. Długotrwałe narażenie na działanie tlenku węgla o określonym stopniu stężenia może spowodować utratę przytomności, uszkodzenie mózgu lub śmierć. DOBRA WENTYLACJA W celu pozbycia się spalin należy wentylować część łodzi przeznaczoną dla pasażerów, otwierać kurtyny boczne lub przednie luki. SŁABA WENTYLACJA Przykład pożądanego przepływu powietrza przez łódź. ob00316 Podczas żeglowania z wiatrem i/lub w pewnych warunkach wietrznych do stale osłoniętych lub osłoniętych brezentem kabin lub kokpitów przy niewystarczającej wentylacji może dostawać się tlenek węgla. Dlatego w łodzi należy zamontować jeden lub więcej detektorów tlenku węgla. Choć zdarza się to rzadko, to w dni występowania bardzo małej siły wiatru osoby pływające przy łódce lub paseżerowie pozostający na otwartym pokładzie nieruchomej łodzi w pobliżu pracującego silnika mogą być narażeni na niebezpieczny poziom stężenia tlenku węgla. 14

19 GDY ŁÓDŹ JEST NIERUCHOMA INFORMACJE OGÓLNE a b a - b - Pracujący silnik, gdy łódź jest przycumowana w zamkniętym obszarze. Zacumowanie tuż przy innej łodzi, której silnik pracuje. ob00317 GDY ŁÓDŹ JEST W RUCHU a b a - b - Pływanie łodzią przy zbyt dużym kącie przegłębienia dziobu. Pływanie łodzią z zamkniętymi lukami przednimi (efekt kombi). ob00318 Wybór akcesoriów do silnika zewnętrznego Specjalnie dla potrzeb tego silnika zewnętrznego zaprojektowano i przetestowano oryginalne akcesoria Mercury Precision lub Quicksilver Accessories. Akcesoria te można nabyć u dealerów Mercury Marine.! OSTRZEŻENIE Przed montażem akcesoriów należy się skonsultować z dealerem. Nieodpowiednie użycie dopuszczonych do sprzedaży akcesoriów lub użycie akcesoriów niedopuszczonych może spowodować kalectwo, śmierć lub uszkodzenie produktu. Niektóre akcesoria nie produkowane lub nie sprzedawane przez Mercury Marine nie zostały zaprojektowane w sposób zapewniający bezpieczne ich używanie z silnikiem zewnętrznym lub systemem obsługi silnika zewnętrznego. W przypadku wszystkich akcesoriów należy zaopatrzyć się i zapoznać z instrukcją montażu, obsługi i konserwacji tych akcesoriów. Wskazówki dotyczące bezpiecznego pływania Aby bezpiecznie korzystać z dróg wodnych, należy zapoznać się z miejscowymi, krajowymi i innymi właściwymi przepisami i ograniczeniami dotyczącymi żeglugi, a także wziąć pod uwagę następujące wskazówki. Należy używać sprzętu ratunkowego. Każda osoba znajdująca się na łodzi powinna mieć do dyspozycji atestowany osobisty sprzęt ratunkowy (umożliwiający unoszenie się na wodzie). Sprzęt ten powinien odpowiadać wymiarom pasażerów i być łatwo dostępny. Nie wolno nadmiernie obciążać łodzi. Dla większości łodzi określono i zatwierdzono maksymalne obciążenie (ładowność) - zob. tabliczka z parametrami łodzi. W razie wątpliwości należy skontaktować się z dealerem lub producentem łodzi. 15

20 INFORMACJE OGÓLNE Należy wykonywać kontrole w zakresie bezpieczeństwa i przeprowadzać wymaganą konserwację. Należy postępować zgodnie ze stałym harmonogramem i dopilnować właściwego wykonania wszystkich napraw. Należy znać i przestrzegać wszystkich przepisów i regulaminów dotyczących żeglugi po drogach wodnych. Sterujący łodzią powinni ukończyć kurs zasad bezpieczeństwa żeglugi. W USA kursy takie są oferowane przez 1) Służbę Pomocniczą Straży Wybrzeża USA, 2) Power Squadron, 3) Czerwony Krzyż i 3) urząd nadzorujący żeglugę w danym stanie. Informacje na ten temat można uzyskać pod numerem gorącej linii dla motorowodniaków: lub pod numerem informacyjnym Fundacji Boat U.S BOAT. Należy sprawdzić, czy wszyscy na łodzi są właściwie usadowieni. Nie można pozwolić, aby ktokolwiek siedział lub jechał na części łodzi, która do tych celów nie jest przeznaczona. Dotyczy to oparć siedzeń, krawędzi nadburcia, pawęży, dziobu, pokładów, podwyższonych siedzeń do połowów, wszelkich siedzeń obrotowych do połowów oraz każdego miejsca, w którym przypadkowe przyspieszenie, nagłe zatrzymanie, przypadkowa utrata kontroli nad łodzią lub nagły ruch łodzi może spowodować wypadnięcie pasażera za burtę lub rzucenia na pokład łodzi. Pod żadnym pozorem nie wolno na płynącej łodzi przebywać będąc pod wpływem alkoholu lub narkotów (jest to niezgodne z prawem). Alkohol lub narkotyki obniżają zdolność właściwej oceny sytuacji i szybkiego reagowania. Należy przygotować inne osoby do sterowania łodzią. Należy poinstruować przynajmniej jeszcze jedną osobę na pokładzie co do podstaw uruchamiania i obsługi silnika zewnętrznego oraz sterowania łodzią, na wypadek gdyby sterujący utracił zdolność kierowania łodzią lub wypadł za burtę. Wsiadanie pasażerów. Należy zatrzymać silnik łodzi, gdy wsiadają lub wysiadają z niej pasażerowie lub gdy znajdują się oni blisko tyłu (rufy) łodzi. Nie wystarczy jedynie przełączyć silnik na bieg jałowy. Należy zachować czujność. Sterujący łodzią odpowiada prawnie za prowadzenie stałej obserwacji wzrokowej i nasłuchu. Sterujący musi bez problemu widzieć, co dzieje się na łodzi, a zwłaszcza na jej przedzie. Pasażerowie, ładunek lub siedzenia do połowów nie mogą zasłaniać sterującemu pola widzenia, gdy łódź płynie z prędkością większą niż jałowa. Nie wolno płynąć łodzią bezpośrednio za narciarzem wodnym - narciarz może przewrócić się. Przykładowo łódź płynąca z prędkością 40 km/godz. (25 MPH) dogoni narciarza, który upadł 61 m (200 ft.) przed łodzią w ciągu 5 sekund. Uwaga na narciarzy, którzy przewrócili się na wodzie. Gdy łodzi używa się do holowania narciarza wodnego lub podobnego sportu, w sytuacji gdy narciarz przewróci się, wracając po niego należy tak ustawić łódź, by narciarz znajdował się po stronie sterującego łodzią. Sterujący łodzią powinien cały czas widzieć przewróconego narciarza; nigdy nie powinien tyłem podpływać do narciarza lub kogokolwiek znajdującego się w wodzie. Zgłaszanie wypadków. Sterujący łodziami są prawnie zobowiązani składać raport z wypadku z udziałem łodzi w stanowym urzędzie nadzorującym żeglugę, gdy ich łódź uczestniczyła w wypadku na wodzie. Wypadek z udziałem łodzi należy zgłosić, jeżeli 1) są ofiary śmiertelne lub mogą być ofiary śmiertelne, 2) obrażenia osób wymagają pomocy medycznej wykraczającej poza pierwszą pomoc, 3) uszkodzone zostały łodzie lub inne obiekty, a wartość szkód przekracza 500 dolarów lub 4) nastąpiło całkowite zniszczenie łodzi. O pomoc należy zwrócić się do pracowników miejscowego posterunku. Zapisanie numeru seryjnego Należy zapisać i zachować numer seryjny. Numer seryjny znajduje się na silniku zaburtowym (patrz ilustracja). 16

21 INFORMACJE OGÓLNE a Serial Number OTXXXXXX 20XX XXXX b H PL K W KG MAX RPM c e B d XX ob01322 a - Numer seryjny d - Rok produkcji b - Rok modelowy e - Znak Certified Europe (CE) (jeśli dotyczy) c - Oznaczenie modelu 17

22 INFORMACJE OGÓLNE Części silnika j i h a g b f e c d ob01302 a - Pokrywa tylna f - Płyta zapobiegająca rozpylaniu b - Szczeliny dolnej pokrywy g - Podwyższenie c - Płyta antywentylacyjna h - Otwór do płukania silnika d - Skrzynia biegów i - Pomocniczy przełącznik odchylania e - Otwory wlotowe wody chłodzącej j - Pokrywa górna 18

23 Montaż silnika zaburtowego MONTAŻ! OSTRZEŻENIE Przed rozpoczęciem eksploatacji silnik zaburtowy musi być właściwie zamontowany za pomocą odpowiedniego sprzętu do montażu, jak na załączonej ilustracji. Wadliwe zamontowanie silnika zaburtowego może spowodować jego oderwanie od pawęży, co grozi kalectwem, śmiercią lub uszkodzeniem sprzętu. WAŻNE: Informacje dotyczące uzyskania optymalnych osiągów i szczegółowe instrukcje instalacji zawiera instrukcja instalacji silnika zaburtowego dołączona do silnika zaburtowego. Zdecydowanie zalecamy, aby powierzyć montaż silnika i towarzyszących mu akcesoriów dealerowi, co zapewni właściwą instalację i pracę silnika. Montując silnik samodzielnie, należy stosować się do poleceń podanych w Instrukcji montażu silnika zaburtowego, dostarczanej razem z silnikiem. Silnik należy przymocować do pawęży łodzi czterema śrubami montażowymi o średnicy12,7 mm (1/2 cala) i przeciwnakrętkami z podkładkami dostarczonymi wraz z produktem. Należy założyć dwie śruby przez górne i dwie śruby przez dolne otwory montażowe. ob01306 MAKSYMALNA WYSOKOŚĆ ZAMOCOWANIA SILNIKA Wysokość zamocowania silnika zaburtowego nie może przekroczyć63,5 cm (25 cali) dla modeli L, 76,2 cm (30 cali) dla modeli XL oraz88,9 cm (35 cali) dla modeli XXL. Zamocowanie silnika wyżej może spowodować uszkodzenie podzespołów skrzyni biegów. 19

24 MONTAŻ Maksymalna statyczna linia wodna ob01312 Statyczna linia wodna podczas postoju łodzi musi znajdować się poniżej oznaczenia MAX STATIC WATERLINE" (Maksymalna statyczna linia wodna) na przelotce otworu wydechowego (znajdującego się z tyłu silnika zaburtowego) przy silniku całkowicie odchylonym do wewnątrz/w dół. Jeśli linia wodna znajduje się powyżej oznaczenia MAX STATIC WATERLINE", należy przesunąć ładunek łodzi do przodu lub zwiększyć wysokość montażu silnika zaburtowego (na wyższą), tak aby oznaczenie znajdowało się w prawidłowym miejscu względem linii wodnej. MAX STATIC WATERLINE 4224 Wybór śruby napędowej Aby uzyskać najwyższe osiągi kombinacji silnika zewnętrznego z łodzią, należy wybrać śrubę napędową, która pozwoli silnikowi pracować w górnej połowie zalecanego zakresu obrotów/minutę przy całkowicie otwartej przepustnicy i normalnym obciążeniu łodzi (patrz Informacje ogólne - Specyfikacje). Taki zakres obrotów/minutę umożliwia większe przyspieszenie przy utrzymaniu maksymalnego poziomu prędkości łodzi. ob

25 MONTAŻ Jeżeli zmiana warunków zewnętrznych (np. cieplejsza, wilgotniejsza pogoda, praca przy większym kącie uniesienia, zwiększone obciążenie łodzi lub brudny spód łodzi lub skrzynia biegów) sprawi, że liczba obrotów/ minutę spadnie poniżej zalecanego zakresu, może okazać się potrzebna wymiana lub oczyszczenie śruby napędowej, aby utrzymać wysokie osiągi i zapewnić trwałość silnika zewnętrznego. Należy sprawdzić liczbę obrotów/minutę przy całkowicie otwartej przepustnicy za pomocą dokładnego obrotomierza, z silnikiem wyważonym tak, aby znajdował się w pozycji zrównoważonego sterowania (sterowanie w jedną i drugą stronę wymaga wtedy takiego samego wysiłku), ale żeby nie doprowadzić do oderwania się śruby napędowej. 21

26 TRANSPORTOWANIE Przewożenie łodzi/silnika zaburtowego na przyczepie Podczas transportowania łodzi na przyczepie silnik zaburtowy powinien być umieszczony i/lub podparty w jeden z następujących sposobów: 1. Jeśli przyczepa łodzi zapewnia wystarczający prześwit pod pojazdem, silnik zaburtowy można odchylić w dół do pionowej pozycji roboczej bez konieczności dodatkowego podpierania go. ob Jeżeli wymagany jest dodatkowy prześwit pod pojazdem, silnik należy unieść do góry i podeprzeć za pomocą pręta podporowego (pozycja do przewozu na przyczepie) i/lub specjalnego mechanizmu podnośnikowego przyczepy (należy do akcesoriów). Informacje zawiera punkt Urządzenia sterujące i kontrolne Czynności związane z odchylaniem silnika. ob Aby uzyskać maksymalny prześwit pod pojazdem, silnik należy unieść do pozycji całkowicie odchylonej i podeprzeć za pomocą wspornika podporowego do silników zaburtowych i/lub specjalnego mechanizmu podnośnikowego przyczepy (należy do akcesoriów). 22

27 TRANSPORTOWANIE ob01267 W przypadku jazdy po przejazdach kolejowych, drogach dojazdowych i podskakiwania przyczepy na nierównościach konieczny jest większy prześwit pod przyczepą. W celu uzyskania szczegółowych zaleceń należy zwrócić się do lokalnego dealera. WAŻNE: Nie należy liczyć na to, że system wspomagania trymowania/odchylania zapewni właściwy prześwit pod przyczepą. System wspomagania trymowania/odchylania nie jest przeznaczony do podtrzymywania silnika podczas przewożenia go na przyczepie. Włączyć bieg do przodu. Zapobiegnie to swobodnemu obracaniu się śruby napędowej podczas przewozu na przyczepie. 23

28 Zalecenia dotyczące benzyny STANY ZJEDNOCZONE I KANADA PALIWO I OLEJ Model 275 W celu uzyskania najlepszych osiągów wymagane jest stosowanie samochodowej benzyny bezołowiowej wiodących producentów o minimalnej znamionowej liczbie oktanowej 91. Stosowanie samochodowej benzyny bezołowiowej o minimalnej liczbie oktanowej 87 jest akceptowalne, lecz spowoduje obniżenie osiągów. Preferowane jest stosowanie benzyny samochodowej zawierającej środki czyszczące wtryskiwacze paliwa. Stosowanie benzyny zawierającej ołów nie jest zalecane. Modele 200/225/250 Należy stosować samochodową benzynę bezołowiową o minimalnej znamionowej liczbie oktanowej 87. Preferowane jest stosowanie benzyny samochodowej zawierającej środki czyszczące wtryskiwacze paliwa. Stosowanie benzyny zawierającej ołów nie jest zalecane. STOSOWANIE PALIWA ZMODYFIKOWANEGO (UTLENIONEGO) INFORMACJA PRZEZNACZONA DLA KLIENTÓW W STANACH ZJEDNOCZONYCH Ten typ paliwa jest wymagany w niektórych obszarach Stanów Zjednoczonych. Dwa rodzaje składników modyfikujących w paliwach to alkohol (etanol) i eter (MTBE lub ETBE). Jeśli utleniaczem stosowanym w benzynie jest etanol, informacje zawiera punkt Alkohol w benzynie. Stosowanie tak zmodyfikowanych paliw w silnikach Mercury jest dopuszczalne. INNE KRAJE Model 275 W celu uzyskania najlepszych osiągów wymagane jest stosowanie samochodowej benzyny bezołowiowej wiodących producentów o minimalnej znamionowej liczbie oktanowej 96 RON. Stosowanie samochodowej benzyny bezołowiowej o minimalnej liczbie oktanowej 90 RON, podanej na dystrybutorze, jest akceptowalne, lecz spowoduje obniżenie osiągów. Preferowane jest stosowanie benzyny samochodowej zawierającej środki czyszczące wtryskiwacze paliwa. W miejscach, gdzie benzyna bezołowiowa jest niedostępna, dopuszczalne jest stosowanie benzyny ołowiowej. Modele 200/225/250 Należy stosować samochodową benzynę bezołowiową o minimalnej liczbie oktanowej 90 RON, podanej na dystrybutorze. Preferowane jest stosowanie benzyny samochodowej zawierającej środki czyszczące wtryskiwacze paliwa. W miejscach, gdzie benzyna bezołowiowa jest niedostępna, dopuszczalne jest stosowanie benzyny ołowiowej. ALKOHOL W BENZYNIE Nie jest zalecane stosowanie benzyny zawierającej alkohol, ponieważ może to niekorzystnie wpłynąć na układ paliwowy. W ogólnym przypadku, jeśli dostępna jest tylko benzyna zawierająca alkohol, nie może ona zawierać więcej, niż 10% etanolu lub 5% metanolu; ponadto zalecane jest zastosowanie filtru odwadniacza paliwa (należy do akcesoriów). W przypadku stosowania benzyny zawierającej alkohol, lub jeśli podejrzewa się obecność alkoholu w stosowanej benzynie, należy zwrócić szczególną uwagę na układ paliwowy i kontrolować go w poszukiwaniu wycieków oraz innych nietypowych objawów. Benzyna zawierająca alkohol może powodować następujące problemy związane z silnikiem zaburtowym i układem paliwowym: korozja części metalowych; zużycie części elastomerowych i plastikowych; zużycie i uszkodzenie wewnętrznych elementów silnika; trudności podczas uruchamiania i eksploatacji. Korek parowy i brak zasilania paliwem Niektóre z niekorzystnych zjawisk są spowodowane skłonnością benzyny zawierającej alkohol do pochłaniania wilgoci z powietrza, powodującą wytworzeniem faz wody i alkoholu wydzielających się z benzyny w zbiorniku paliwa. Niekorzystny wpływ alkoholu jest poważniejszy w przypadku metanolu i zwiększa się wraz z zawartością alkoholu w paliwie. 24

29 Napełnianie zbiornika paliwa PALIWO I OLEJ! OSTRZEŻENIE Zapalenie się lub wybuch benzyny grozi kalectwem lub śmiercią. Należy zawsze wyłączać silnik oraz NIE palić papierosów i nie dopuszczać w pobliże płomieni ani iskier podczas napełniania zbiorników paliwa. Zbiorniki paliwa należy napełniać na otwartej przestrzeni, z dala od źródeł ciepła, iskier i otwartego ognia. Aby napełnić zbiorniki przenośne, należy je zdjąć z łodzi. Zawsze przed napełnianiem zbiorników należy zatrzymać silnik. Nie można całkowicie napełniać zbiorników paliwa, lecz zostawić około 10% pojemności zbiornika nie napełnione. Paliwo zwiększy swą objętość wraz ze wzrostem temperatury i może wyciec pod działaniem ciśnienia, jeżeli zbiornik zostanie napełniony całkowicie. UMIESZCZENIE PRZENOŚNEGO ZBIORNIKA PALIWA W ŁODZI Zbiornik paliwa należy umieścić w łodzi tak, żeby otwór odpowietrzający znajdował się powyżej poziomu paliwa w normalnych warunkach żeglowania. Zalecenia dotyczące oleju silnikowego Do stosowania w każdej temperaturze zalecana jest atestowana przez NMMA FC-W mieszanka syntetyczna Mercury lub Quicksilver 25W-40 olejów do silników zaburtowych czterosuwowych o różnej lepkości. W przypadku eksploatacji w skrajnie niskich temperaturach (patrz poniższa tabela) może być stosowany atestowany przez NMMA FC-W olej Quicksilver 10W-30. Jeśli zalecany atestowany przez NMMA FC-W olej Mercury lub Quicksilver nie jest dostępny, należy stosować atestowany przez NMMA FC-W olej do silników zaburtowych czterosuwowych o podobnej lepkości, pochodzący od jednego z wiodących producentów. WAŻNE: Stosowanie olejów niezawierających detergentów, mieszanek o różnej lepkości (innych niż atestowany przez NMMA FC-W olej Mercury lub Quicksilver lub atestowany przez NMMA FC-W olej do silników zaburtowych czterosuwowych o podobnej lepkości, pochodzący od jednego z wiodących producentów), olejów syntetycznych, olejów o niskiej jakości oraz olejów zawierających dodatki stałe nie jest zalecane. 4-STROKE ENGINE OIL OIL CAPACITY: 7.0L (7.4 U.S. qt.) SAE 25W F C 7.0L Sprawdzanie i uzupełnianie oleju silnikowego WAŻNE: Nie należy nalewać zbyt dużo oleju. Podczas sprawdzania oleju silnik zaburtowy musi być ustawiony pionowo (nieodchylony). W celu uzyskania dokładnego odczytu poziom oleju należy sprawdzać tylko, gdy silnik jest zimny lub nie pracował co najmniej przez ostatnią godzinę Przed rozruchem (silnik zimny) odchylić silnik zaburtowy do pionowej pozycji roboczej. 2. Zdjąć górną pokrywę silnika. Informacje zawiera punkt Konserwacja Zdejmowanie i montaż górnej pokrywy. 3. Wyciągnąć pręt wskaźnika. Koniec wskaźnika należy wytrzeć czystą szmatką lub ręcznikiem i włożyć go z powrotem do końca. 25

30 PALIWO I OLEJ 4. Wyciągnąć ponownie wskaźnik i sprawdzić poziom oleju. Poziom oleju powinien znajdować się w zakresie roboczym (obszar zakreskowany). WAŻNE: Nie należy nalewać oleju aż do górnej granicy zakresu roboczego (obszar zakreskowany). Poziom oleju jest prawidłowy, o ile znajduje się on w zakresie roboczym (obszar zakreskowany). ob Jeśli poziom oleju znajduje się poniżej zakresu roboczego (obszar zakreskowany), należy zdjąć korek wlewu oleju i dodać około 500 ml (16 uncji) podanego oleju do silników zaburtowych. Odczekać kilka minut, aż dolana ilość oleju spłynie do miski olejowej i ponownie sprawdzić poziom za pomocą wskaźnika prętowego. Powtórzyć proces, dopóki poziom oleju nie znajdzie się w zakresie roboczym (obszar zakreskowany). Nie należy podejmować prób nalewania oleju aż do górnej granicy zakresu roboczego (obszar zakreskowany). ob01250 WAŻNE: Należy sprawdzić, czy olej nie jest zanieczyszczony. Olej zanieczyszczony wodą ma mleczny kolor, olej zanieczyszczony paliwem wydziela silny zapach paliwa. Jeśli zauważone zostanie zanieczyszczenie oleju, silnik należy przekazać do przeglądu. 6. Wepchnąć pręt wskaźnika do końca. 7. Ponownie założyć korek wlewu oleju i dokręcić ręcznie. 8. Ponownie założyć pokrywę górną. 26

31 URZĄDZENIA STERUJĄCE I KONTROLNE Funkcje pilota FUNKCJE PILOTA DO MONTAŻU NA PANELU d c e - + b f h a g 3409 a - b - c - d - e - f - g - h - Ściągacz linowy/wyłącznik ściągacza linowego patrzinformacje ogólne wyłącznik ściągacza linowego. Manetka bieg do przodu (F), bieg jałowy (N), bieg wsteczny (R). Blokada zmiany biegów patrz Obsługa zmiana biegów. Przycisk trymowania/odchylania patrz Wspomaganie trymowania i odchylania silnika. Przycisk przepustnicy umożliwia osobie sterującej łodzią zwiększenie prędkości obrotowej silnika na czas rozgrzewania bez potrzeby załączania biegu. Przycisk włączania/wyłączania umożliwia sterującemu łodzią włączenie/wyłączenie silnika bez użycia kluczyka. Regulacja oporu pozycji ustalonej patrz Obsługa regulacja pilota zdalnego sterowania. Wkręt regulacji tarcia manetki patrz Obsługa regulacja pilota zdalnego sterowania. 27

32 URZĄDZENIA STERUJĄCE I KONTROLNE FUNKCJE PILOTA DO MONTAŻU W KONSOLI INSTALACJA Z JEDNYM SILNIKIEM b a d e h - + a - b - c - d - e - f - g - h - i - c g Manetka bieg do przodu (F), bieg jałowy (N), bieg wsteczny (R). Przycisk trymowania/odchylania patrz Wspomaganie trymowania i odchylania silnika. Dioda Active" świeci, gdy pilot jest aktywny i gotowy do pracy. Dioda Neutral" świeci, gdy silnik jest na biegu jałowym. W trybie rozgrzewania silnika dioda pulsuje. Klawisz Select" (wybierz) służy do wyboru opcji na ekranie System View (jeśli jest zainstalowany). Patrz Instrukcja obsługi ekranu System View (zawiera ona opis opcji ekranowych). Klawisze strzałek (naprowadzające) służą do przewijania opcji na ekranie System View (jeśli jest zainstalowany). Patrz Instrukcja obsługi ekranu System View (zawiera ona opis opcji ekranowych). Przycisk przepustnicy/wyboru stacji umożliwia sterującemu zwiększenie prędkości obrotowej silnika na czas rozgrzewania bez potrzeby załączania biegu oraz umożliwia sterującemu łodzią wybór aktywnej stacji w instalacjach z dwoma urządzeniami sterującymi. Patrz Obsługa uruchamianie silnika. Regulacja oporu pozycji ustalonej patrz Obsługa regulacja pilota zdalnego sterowania. Wkręt regulacji tarcia manetki patrz Obsługa regulacja pilota zdalnego sterowania. f i

33 URZĄDZENIA STERUJĄCE I KONTROLNE FUNKCJE PILOTA DO MONTAŻU W KONSOLI INSTALACJA Z DWOMA SILNIKAMI b d i - + a e j a - b - c - d - e - f - g - h - i - j - c ACTIVE THROTTLE ONLY STATION SELECT SYNC h g Przycisk trymowania/odchylania patrz Wspomaganie trymowania i odchylania silnika. Manetki bieg do przodu (F), bieg jałowy (N), bieg wsteczny (R). Dioda Active" świeci, gdy pilot jest aktywny i gotowy do pracy. Dioda Neutral" świeci, gdy silnik jest na biegu jałowym. W trybie rozgrzewania silnika dioda pulsuje. Klawisz Select" (wybierz) służy do wyboru opcji na ekranie System View (jeśli jest zainstalowany). Patrz Instrukcja obsługi ekranu System View (zawiera ona opis opcji ekranowych). Klawisze strzałek (naprowadzające) służą do przewijania opcji na ekranie System View (jeśli jest zainstalowany). Patrz Instrukcja obsługi ekranu System View (zawiera ona opis opcji ekranowych). Dioda Sync" (synchronizacja) świeci, gdy zacznie działać funkcja automatycznej synchronizacji. Patrz Obsługa uruchamianie silnika. Przycisk przepustnicy/wyboru stacji umożliwia sterującemu zwiększenie prędkości obrotowej silnika na czas rozgrzewania bez potrzeby załączania biegu oraz umożliwia sterującemu łodzią wybór aktywnej stacji w instalacjach z dwoma urządzeniami sterującymi. Patrz Obsługa uruchamianie silnika. Regulacja oporu pozycji ustalonej patrz Obsługa regulacja pilota zdalnego sterowania. Wkręt regulacji tarcia manetki patrz Obsługa regulacja pilota zdalnego sterowania. f 3411 System ostrzegawczy DŹWIĘKOWE SYGNAŁY OSTRZEGAWCZE Po umieszczeniu kluczyka w pozycji ON" (włączony) sygnalizator dźwiękowy (znajdujący się na wiązce modułu poleceń) włączy się na chwilę, informując sterującego o prawidłowym działaniu sygnalizatora dźwiękowego. Sygnalizator dźwiękowy wyda dźwięk ciągły lub przerywane krótkie dźwięki. Stanowi to dla sterującego informację, która pozwala na zidentyfikowanie poniższych sytuacji. Rysunki ilustrujące poszczególne funkcje silnika i dodatkowe dane dotyczące silnika można znaleźć w punkcie:informacje o produkcie SmartCraft w dalszej części. Ostrzegawczy sygnalizator dźwiękowy Funkcja Dźwięk Opis Uruchomienie Pojedynczy sygnał Normalny test systemu 29

34 URZĄDZENIA STERUJĄCE I KONTROLNE Ostrzegawczy sygnalizator dźwiękowy Funkcja Dźwięk Opis Woda w paliwie Cztery sygnały co 2 minuty Woda w zamontowanym na silniku filtrze paliwa. Informacje zawiera punkt Konserwacja Filtr odwadniacz paliwa. Niski poziom naładowania akumulatora Nieprawidłowe działanie systemu chłodzącego Cztery sygnały co 2 minuty Sygnał ciągły Niemożliwe naładowanie akumulatora do poziomu zapotrzebowania. Zwiększyć obroty silnika lub wyłączyć elementy należące do akcesoriów, aby obniżyć zapotrzebowanie. System zabezpieczenia silnika jest aktywny. Wartość graniczna mocy silnika zależy od stopnia przegrzania. Należy przestawić silnik zaburtowy na bieg jałowy i sprawdzić, czy z otworu wskaźnika pompy wodnej wypływa ciągły strumień wody. Jeżeli z otworu wskaźnika pompy wodnej nie wypływa woda lub jej strumień jest przerywany, należy wyłączyć silnik i sprawdzić, czy otwory wlotowe wody chłodzącej nie są zablokowane. Niskie ciśnienie oleju Sygnał ciągły System zabezpieczenia silnika jest aktywny. Wartość graniczna mocy silnika waha się w zależności od dostępnego ciśnienia oleju. Zatrzymać silnik i sprawdzić poziom oleju za pomocą wskaźnika prętowego. W razie potrzeby należy dolać oleju. Informacje zawiera punkt Paliwo i olej Sprawdzanie i uzupełnianie oleju silnikowego. 30

35 URZĄDZENIA STERUJĄCE I KONTROLNE Ostrzegawczy sygnalizator dźwiękowy Funkcja Dźwięk Opis Nadmierne obroty silnika Sygnał ciągły Ostrzegawczy sygnalizator dźwiękowy włącza się zawsze, kiedy prędkość obrotów silnika przekracza maksymalny dopuszczalny poziom. System ograniczy prędkość silnika do wartości znajdującej się w zakresie dopuszczalnym. Nadmierna prędkość obrotów silnika wskazuje na potrzebę naprawy. Nadmierna prędkość mogła być spowodowana niewłaściwym skokiem śruby napędowej, wysokością silnika, kątem trymu, kątem odchylenia (pływanie w wodzie płytkiej), itd. Komunikacja z silnikiem/ Uszkodzenie pilota Czujnik/Siłownik poza zakresem Sygnał przerywany Pojedynczy sygnał (tylko, gdy silnik pracuje). Sygnał ciągły System zabezpieczenia silnika jest aktywny. Ogranicznik mocy zmniejszy obroty silnika do obrotów jałowych. Możliwe występowanie problemu z którąś z funkcji silnika. Należy w najbliższym czasie zgłosić się do dealera w celu przeprowadzenia przeglądu. System zabezpieczenia silnika jest aktywny. Ogranicznik mocy zmniejszy obroty silnika do obrotów jałowych lub do 75%, w zależności od rodzaju usterki. SYSTEM ZABEZPIECZENIA SILNIKA System zabezpieczenia silnika monitoruje czujniki najważniejszych czynności silnika, co pozwala na wczesne wykrywanie problemów w pracy silnika. System zareaguje na problem w pracy silnika, wydając ciągły sygnał dźwiękowy i/lub zmniejszając moc silnika, co zapewnia jego ochronę. Jeżeli system zabezpieczenia silnika jest aktywny, należy zredukować prędkość na przepustnicy. Przed wprowadzeniem silnika na wysokie obroty konieczne jest zresetowanie systemu. Resetowanie systemu wykonuje się, przesuwając dźwignię przepustnicy z powrotem w pozycję biegu jałowego. INFORMACJE O PRODUKCIE SMARTCRAFT Dla tego silnika zaburtowego można dokupić pakiet przyrządów Mercury SmartCraft. Pakiet przyrządów pokazuje m.in. obroty silnika, temperaturę chłodziwa, ciśnienie oleju, ciśnienie wody, napięcie akumulatora, zużycie paliwa i czas pracy silnika. Pakiet przyrządów SmartCraft może być również wykorzystany do diagnostyki zabezpieczenia silnika. Pakiet przyrządów pokaże krytyczne wartości danych informujących o wadliwej pracy silnika oraz potencjalnych problemach. 31

36 URZĄDZENIA STERUJĄCE I KONTROLNE Wspomaganie trymowania i odchylania silnika Łódź jest wyposażona w układ sterowania trymowaniem/odchylaniem, zwany wspomaganiem trymowania ( Power Trim"). Umożliwia on regulację położenia silnika zaburtowego w łatwy sposób, za pośrednictwem przycisku trymowania. Trymowanie polegające na zbliżaniu silnika do pawęży łodzi jest zwane trymowaniem do wewnątrz lub na dół. Trymowanie polegające na oddalaniu silnika od pawęży łodzi jest zwane trymowaniem na zewnątrz lub w górę. Pod pojęciem trymowania rozumie się regulację położenia silnika w zakresie pierwszych 20 odchyłu. W tym zakresie dokonuje się regulacji na wodzie. Terminu odchylanie" używa się zwykle, gdy mowa o regulacji położenia silnika zaburtowego wynurzonego z wody. Odchylenie silnika (wynurzenie go z wody) jest możliwe po jego wyłączeniu; wyłącznik zapłonu musi być w pozycji ON" (włączonej). Ponadto na niskich obrotach biegu jałowego (do 2000 obr./min) istnieje możliwość odchylenia silnika w pozycję przekraczającą maksymalny kąt trymowania, aby umożliwić pływanie po płytkiej wodzie. a b c ob01303 a - b - Przełącznik trymowania Zakres odchylania c - Zakres trymowania TRYMOWANIE W UKŁADZIE ZE WSPOMAGANIEM W przypadku większości łodzi regulacja trymu pośrodku zakresu daje zadowalające rezultaty. Aby jednak w pełni wykorzystać zalety funkcji trymowania, w niektórych okolicznościach można wyregulować trym, ustawiając silnik w skrajnej pozycji. Wraz z korzystnym wzrostem osiągów pociąga to jednak za sobą zwiększoną odpowiedzialność ciążącą na sterniku, dlatego należy pamiętać o ewentualnych zagrożeniach. Należy uważnie przeanalizować podane poniżej informacje: 1. Nieprawidłowe ustawienie trymu (za mocno do wewnątrz lub w dół) może spowodować: Opuszczenie dziobu. Szybszy ślizg łodzi, zwłaszcza jeżeli znajduje się na niej ciężki ładunek lub przy dużym obciążeniu rufy. Ogólną poprawę zachowanie łodzi na wzburzonej wodzie. W niektórych łodziach może nawet spowodować obniżenie dziobu do punktu, przy którym pruje on fale przy ślizgu po powierzchni wody. Przy próbie wykonania skrętu lub napotkaniu dużej fali może to spowodować nieoczekiwany zwrot w prawo lub lewo (zwany sterowaniem dziobowym lub przesterowaniem). 32

37 URZĄDZENIA STERUJĄCE I KONTROLNE! OSTRZEŻENIE Należy unikać sytuacji niebezpiecznych, grożących odniesieniem obrażeń lub śmiercią. Silnik należy ustawić w pozycji pośredniej, gdy tylko łódź znajdzie się na wodzie, tak aby uniknąć wyrzucenia z łodzi na skutek obrotu wokół własnej osi. Nie należy próbować skręcać łodzią na wodzie, jeśli silnik został ustawiony w którymkolwiek skrajnym położeniu trymu, a na kole sterowym odczuwalne jest ściąganie. 2. Nieprawidłowe ustawienie trymu (za mocno na zewnątrz lub w górę) może spowodować: Uniesienie dziobu wysoko ponad lustro wody. Generalnie zwiększenie prędkości maksymalnej. Zwiększenie prześwitu nad zanurzonymi obiektami lub płytkim dnem. Może to nawet spowodować galopowanie (skakanie po powierzchni wody) lub zasysanie powietrza między łopatki śruby napędowej. Przegrzewanie się silnika w przypadku wynurzenia otworów wlotowych ponad lustro wody. ODCHYLANIE SILNIKA W POZYCJĘ PEŁNEGO ODCHYLENIA W GÓRĘ Odchylanie za pomocą urządzenia sterowego WAŻNE: Obrócenie kluczyka w pozycję START", gdy silnik pracuje, spowoduje jego zatrzymanie, układ DTS pozostanie jednak aktywny. Umożliwi to użycie układu wspomagania trymowania/odchylania za pośrednictwem pilota. 1. Wyłączyć silnik, wykonując następujące czynności: a. Ustawić kluczyk zapłonu w położeniu START", a następnie zwolnić do pozycji ON". b. Ustawić kluczyk zapłonu w położeniu OFF", a następnie zwolnić do pozycji ON". 2. Nacisnąć przycisk trymowania/odchylania w górę. Silnik będzie odchylał się w górę, dopóki przycisk nie zostanie zwolniony lub silnik nie osiągnie położenia krańcowego. Odchylanie przy silniku Pomocniczy przycisk odchylania zamontowany na pokrywie służy do odchylania silnika, gdy kluczyk zapłonu znajduje się w pozycji OFF" Obrócić podpórkę odchylania w dół. 33 ob Opuścić silnik zaburtowy, dopóki wspornik podporowy odchylania nie oprze się o podwyższenie. 3. Odłączyć wspornik podporowy odchylania, podnosząc silnik zaburtowy do góry i obracając podpórkę. Opuścić silnik.

38 URZĄDZENIA STERUJĄCE I KONTROLNE a b ob01305 a - Podpórka odchylania b - Wspornik podporowy odchylania RĘCZNE ODCHYLANIE Jeśli nie jest możliwe odchylenie silnika za pomocą przycisku wspomaganego trymowania/odchylania, można odchylić silnik ręcznie. ob01143 UWAGA: Zakręcenie zaworu przed przystąpieniem do uruchamiania silnika jest konieczne; zapobiegnie to podniesieniu się silnika podczas pracy na biegu wstecznym. 1. Przekręcić zawór odchylania ręcznego o 3 obroty w kierunku przeciwnym do ruchu wskazówek zegara. Umożliwia to ręczne odchylenie silnika zaburtowego. Odchylić silnik w żądaną pozycję i zakręcić zawór odchylania ręcznego. POMOCNICZY PRZYCISK ODCHYLANIA Pomocniczy przycisk odchylania służy do odchylania silnika w górę lub w dół za pośrednictwem układu wspomaganego trymowania. 34

39 URZĄDZENIA STERUJĄCE I KONTROLNE PŁYWANIE NA PŁYTKIEJ WODZIE ob01309 Podczas pływania na płytkiej wodzie, aby uniknąć uderzania łodzią o dno, silnik zaburtowy można odchylić pod kątem większym niż maksymalny kąt trymowania. 1. Obroty należy obniżyć do 2000 obr./min. 2. Odchylić silnik w kierunku ku górze. Upewnić się, że wszystkie otwory wlotowe wody są przez cały czas zanurzone. 3. Silnik powinien cały czas pracować na niskich obrotach. Przy silniku zaburtowym odchylonym bardziej, niż o 20 poza zakres trymowania sygnalizator ostrzegawczy wygeneruje sygnał, a obroty silnika zostaną automatycznie ograniczone do około 2000 obr./min. Silni zaburtowy musi być odchylony (wytrymowany) w dół poniżej maksymalnego zakresu trymowania, tak aby możliwa była eksploatacja powyżej wartości 2000 obr./min. 35

40 OBSŁUGA Spis czynności przed uruchomieniem łodzi Sterujący zna zasady bezpiecznej nawigacji, prowadzenia i obsługi łodzi. Atestowany osobisty sprzęt ratunkowy w odpowiednim rozmiarze dla każdej z osób znajdujących się na pokładzie, z zapewnieniem dobrego dostępu do niego przez te osoby (jest to prawnie obowiązujące). Koło lub poduszka ratunkowe przeznaczona do rzucania osobie znajdującej sie w wodzie. Należy zapoznać się z maksymalną ładownością łodzi. Zapoznaj się z tabliczką informującą o parametrach technicznych łodzi. Dopływ paliwa OK. Pasażerowie i ładunek na łodzi muszą znajdować się w położeniu zapewniającym równomierne rozłożenie ciężaru a każda z osób musi zajmować przeznaczone dla niej miejsce. Należy kogoś poinformować o miejscu, do którego się płynie i o planowanym czasie powrotu. Prowadzenie łodzi pod wpływem alkoholu lub narkotyków jest niezgodne z prawem. Należy zapoznać się ze zbiornikiem wodnym, po którym zamierza się pływać łodzią: przypływami, prądami wodnymi, mieliznami, skałami i innymi niebezpieczeństwami. Należy sprawdzić zgodnie z listą w Konserwacja - Harmonogram Kontroli i Konserwacji. Obsługa w temperaturach ujemnych Podczas pracy silnika lub cumowaniu w temperaturach zamarzania lub zbliżonych należy opuścić silnik tak, aby skrzynka biegów była zawsze zanurzona. Zapobiegnie to zamarzaniu wody w skrzynce biegów i ewentualnym uszkodzeniom pompy wodnej i innych części silnika. Jeżeli przewiduje się tworzenie się lodu na powierzchni wody należy zdjąć silnik i wylać całą znajdującą się w nim wodę. Jeżeli woda zamarznie wewnątrz obudowy wału pędnego silnika spowoduje to zablokowanie dopływu wody do silnika co może spowodować uszkodzenie. Obsługa w wodzie słonej lub zanieczyszczonej Wypłukać wodą słodką wewnętrzny obieg wody w silniku zewnętrznym po każdym użyciu łodzi w wodzie słonej lub zanieczyszczonej. Zapobiegnie to gromadzeniu się osadu wskutek zatkania wewnętrznych obiegów wody. Zob. Konserwacja - Płukanie systemu chłodzenia. Jeżeli łódź jest zacumowana, zawsze należy odchylić silnik tak, aby skrzynka biegów znajdowała sie powyżej lustra wody. Po każdym użyciu przemyć słodką wodą silnik z zewnątrz i opłukać otwór wylotowy układu wydechowego śruby napędowej oraz skrzynkę biegów. Raz na miesiąc należy spryskać antykorozyjnym środkiem ochronnym Mercury Precision lub Quicksilver Corrosion Guard wszystkie zewnętrzne powierzchnie metalowe. Nie należy stosować tych środków na anody kontroli korozji ponieważ zmniejszyłoby to skuteczność działania anod. Procedura docierania silnika! PRZESTROGA Nieprzestrzeganie procedury docierania może spowodować poważne uszkodzenie silnika. 1. W ciągu dwóch pierwszych godzin pracy silnika powinien on pracować przy różnych ustawieniach przepustnicy bez przekraczania 4500 obr./min. oraz przez około jedną minutę w ciągu każdych dziesięciu minut pracy przy pełnym otwarciu przepustnicy. 2. W czasie kolejnych ośmiu godzin pracy silnika należy unikać ciągłej pracy silnika przy całkowitym otwarciu przepustnicy każdorazowo przez więcej niż pięć minut. 36

41 Uruchamianie silnika OBSŁUGA PILOT ZAMONTOWANY NA PANELU PROCEDURA URUCHAMIANIA JEDNEGO SILNIKA Przed uruchomieniem silnika należy zapoznać się z listą kontrolną czynności przed uruchomieniem oraz procedurą docierania silnika opisaną w rozdziale Obsługa.! PRZESTROGA Nigdy (nawet na chwilę) nie wolno uruchamiać silnika, nie upewniwszy się wcześniej, że przez wlot wody chłodzącej w skrzyni biegów wpływa woda; zapobiegnie to uszkodzeniom pompy wodnej (pracy na sucho) lub przegrzaniu silnika. 1. Należy upewnić się, że wlot wody chłodzącej jest zanurzony. 2. Sprawdzić poziom oleju w silniku. ob01310 ob W przypadku zbiorników paliwowych z ręcznym odpowietrzaniem należy otworzyć odpowietrznik zbiornika. ob00348 UWAGA: Silnik nie zostanie uruchomiony, dopóki ściągacz linowy nie zostanie włączony (pozycja RUN"). 4. Ustawić przełącznik ściągacza linowego w pozycji RUN". Informacje zawiera punkt Informacje ogólne Wyłącznik ściągacza linowego. 37

42 START OBSŁUGA ob Włączyć bieg jałowy (N). N F R 3413 UWAGA: Silnik można uruchomić za pomocą kluczyka zapłonu lub przycisku włączania/wyłączania znajdującego się na manetce. 6. Uruchamianie za pomocą kluczyka zapłonu ustawić kluczyk zapłonu w położeniu START" i uruchomić silnik. Elektroniczny układ rozrusznika automatycznie dokonuje rozruchu. Jeśli silnik nie uruchomi się, rozrusznik zostanie zatrzymany. Ustawić kluczyk zapłonu ponownie w położeniu START" i ponowić próbę uruchomienia silnika. OFF ACC ON START OFF ACC ON 7. Przycisk włączania/wyłączania ustawić kluczyk zapłonu w położeniu ON", nacisnąć i zwolnić przycisk włączania/wyłączania. Elektroniczny układ rozrusznika automatycznie dokonuje rozruchu. Jeśli silnik nie uruchomi się, rozrusznik zostanie zatrzymany. Nacisnąć przycisk włączania/wyłączania i ponownie zwolnić, próbując uruchomić silnik

43 Rozgrzewanie silnika OBSŁUGA Przycisk przepustnicy umożliwia osobie sterującej łodzią zwiększenie prędkości obrotowej silnika na czas rozgrzewania bez potrzeby załączania biegu Ustawić dźwignię sterującą w pozycji jałowej. 2. Nacisnąć przycisk blokady zmiany biegów, nacisnąć i przytrzymać przycisk przepustnicy, przesuwając manetkę w pozycję ustaloną naprzód. Sygnał dźwiękowy oznacza, że została aktywowana przepustnica. 3. Za pomocą manetki zwiększyć obroty silnika. Obroty są ograniczone, co zapobiega uszkodzeniu silnika. 4. Aby wyłączyć bieg, ustawić manetkę w położeniu neutralnym. PILOT MONTOWANY W KONSOLI PROCEDURA URUCHAMIANIA JEDNEGO SILNIKA Przed uruchomieniem silnika należy zapoznać się z listą kontrolną czynności przed uruchomieniem oraz procedurą docierania silnika opisaną w rozdziale Obsługa.! PRZESTROGA Nigdy (nawet na chwilę) nie wolno uruchamiać silnika, nie upewniwszy się wcześniej, że przez wlot wody chłodzącej w skrzyni biegów wpływa woda; zapobiegnie to uszkodzeniom pompy wodnej (pracy na sucho) lub przegrzaniu silnika. 1. Należy upewnić się, że wlot wody chłodzącej jest zanurzony. 2. Sprawdzić poziom oleju w silniku. ob

44 START OBSŁUGA ob W przypadku zbiorników paliwowych z ręcznym odpowietrzaniem należy otworzyć odpowietrznik zbiornika. ob00348 UWAGA: Silnik nie zostanie uruchomiony, dopóki ściągacz linowy nie zostanie włączony (pozycja RUN"). 4. Ustawić przełącznik ściągacza linowego w pozycji RUN". Informacje zawiera punkt Informacje ogólne Wyłącznik ściągacza linowego. 5. Włączyć bieg jałowy (N). N ob00350 F R 6. Ustawić kluczyk zapłonu w położeniu START" i zwolnić. Elektroniczny układ rozrusznika automatycznie dokonuje rozruchu. Jeśli silnik nie uruchomi się, rozrusznik zostanie zatrzymany. Ustawić kluczyk zapłonu w położeniu START" i spróbować ponownie OFF ACC ON START OFF ACC ON 7. Dioda ACTIVE" znajdująca się na klawiaturze konsoli włącza się po uruchomieniu silnika i nawiązaniu komunikacji z pilotem

45 OBSŁUGA ACTIVE THROTTLE ONLY STATION SELECT 3418 Rozgrzewanie silnika Przycisk przepustnicy/wyboru stacji umożliwia osobie sterującej łodzią zwiększenie prędkości obrotowej silnika na czas rozgrzewania bez potrzeby załączania biegu. ACTIVE THROTTLE ONLY STATION SELECT Ustawić dźwignię sterującą w pozycji jałowej. 2. Nacisnąć i przytrzymać przycisk przepustnicy/wyboru stacji, przesuwając manetkę w pozycję ustaloną naprzód. 3. Trzymać naciśnięty przycisk aż do chwili, gdy zostanie wygenerowany dwukrotny sygnał dźwiękowy, a dioda Neutral" zacznie pulsować. Pulsująca dioda wskazuje, że została aktywowana przepustnica. 4. Za pomocą manetki zwiększyć obroty silnika. Obroty są ograniczone, co zapobiega uszkodzeniu silnika. 5. Aby wyłączyć bieg, ustawić manetkę w położeniu neutralnym. PILOT DO MONTAŻU W KONSOLI PROCEDURA URUCHAMIANIA DWÓCH SILNIKÓW Z DWOMA URZĄDZENIAMI STERUJĄCYMI Przed uruchomieniem silnika należy zapoznać się z listą kontrolną czynności przed uruchomieniem oraz procedurą docierania silnika opisaną w rozdziale Obsługa.! PRZESTROGA Nigdy (nawet na chwilę) nie wolno uruchamiać silnika, nie upewniwszy się wcześniej, że przez wlot wody chłodzącej w skrzyni biegów wpływa woda; zapobiegnie to uszkodzeniom pompy wodnej (pracy na sucho) lub przegrzaniu silnika. 1. Należy upewnić się, że wlot wody chłodzącej jest zanurzony. 41

46 OBSŁUGA ob Sprawdzić poziom oleju w silniku. ob W przypadku zbiorników paliwowych z ręcznym odpowietrzaniem należy otworzyć odpowietrznik zbiornika. ob00348 UWAGA: Silnik nie zostanie uruchomiony, dopóki ściągacz linowy nie zostanie włączony (pozycja RUN"). 4. Ustawić przełącznik ściągacza linowego w pozycji RUN". Informacje zawiera punkt Informacje ogólne Wyłącznik ściągacza linowego. 5. Włączyć bieg jałowy (N). ob

47 START OBSŁUGA F N R 6. Ustawić kluczyk zapłonu w położeniu START" i zwolnić. Elektroniczny układ rozrusznika automatycznie dokonuje rozruchu. Jeśli silnik nie uruchomi się, rozrusznik zostanie zatrzymany. Ustawić kluczyk zapłonu w położeniu START" i spróbować ponownie. Powtórzyć procedurę dla drugiego silnika OFF ACC ON START OFF ACC ON 7. Dioda ACTIVE" znajdująca się na klawiaturze konsoli włącza się po uruchomieniu silnika i nawiązaniu komunikacji z pilotem Rozgrzewanie silnika ACTIVE THROTTLE ONLY STATION SELECT Przycisk przepustnicy/wyboru stacji umożliwia osobie sterującej łodzią zwiększenie prędkości obrotowej silników na czas rozgrzewania bez potrzeby załączania biegu. SYNC

48 OBSŁUGA ACTIVE SYNC THROTTLE ONLY STATION SELECT Ustawić dźwignie sterujące w pozycji jałowej. 2. Nacisnąć i przytrzymać przycisk przepustnicy/wyboru stacji, przesuwając manetki w pozycję ustaloną naprzód. 3. Trzymać naciśnięty przycisk aż do chwili, gdy zostanie wygenerowany dwukrotny sygnał dźwiękowy, a diody Neutral" zaczną pulsować. Pulsujące diody wskazują, że została aktywowana przepustnica. 4. Za pomocą manetek zwiększyć obroty silnika. Obroty są ograniczone, co zapobiega uszkodzeniu silnika. 5. Aby wyłączyć bieg, ustawić manetki w położeniu neutralnym. 6. Tryb ten można włączyć ponownie, wyłączając, a następnie uruchamiając silnik jeszcze raz. Zmiana biegów PILOT DTS DO MONTAŻU NA PANELU WAŻNE: Bieg wolno włączać tylko wtedy, gdy silnik pracuje na obrotach jałowych. Nie włączać biegu do przodu ani wstecznego, gdy silnik nie jest uruchomiony. Silnik zaburtowy łodzi ma trzy biegi: do przodu (F), jałowy (N) i wsteczny (R). F N R 3427 Przy zmianie biegów zawsze należy zatrzymać dźwignię w pozycji jałowej i pozwolić na powrót silnika do obrotów jałowych. Pilot do montażu na panelu wymaga naciśnięcia blokady zmiany biegów podczas przesuwania manetki do pozycji innej niż neutralna. 44

49 OBSŁUGA 3428 Za pomocą dźwigni sterowania ponownie zwiększyć obroty silnika. PILOT DTS DO MONTAŻU W KONSOLI WAŻNE: Bieg wolno włączać tylko wtedy, gdy silnik pracuje na obrotach jałowych. Nie włączać biegu do przodu ani wstecznego, gdy silnik nie jest uruchomiony. Silnik zaburtowy łodzi ma trzy biegi: do przodu (F), jałowy (N) i wsteczny (R). F N R Przy zmianie biegów zawsze należy zatrzymać dźwignię w pozycji jałowej i pozwolić na powrót silnika do obrotów jałowych. Za pomocą dźwigni sterowania ponownie zwiększyć obroty silnika. Zmiana aktywnej stacji w instalacji z dwoma urządzeniami sterującymi Przycisk przepustnicy/wyboru stacji umożliwia operatorowi wybór aktywnego pilota, sterującego pracą silnika Podświetlona jest dioda Active" stacji pilota, który przejął sterowanie silnikiem.! OSTRZEŻENIE Utrata kontroli nad łodzią grozi kalectwem lub śmiercią. Osoba sterująca łodzią nie może nigdy opuszczać aktywnej stacji podczas pracy silnika na biegu. Przeniesienie steru można przeprowadzać tylko, jeśli przy obu stacjach znajdują się osoby sterujące. Przeniesienie steru przez jedną osobę jest dopuszczalne wyłącznie na biegu jałowym. UWAGA: Podczas zmiany aktywnej stacji zalecane jest włączenie biegu jałowego. Jeśli sytuacja na to nie pozwala, można przenieść aktywną stację na biegu. UWAGA: Jednokrotne naciśnięcie przycisku wyboru stacji i jego zwolnienie umożliwia przeniesienie sterowania silnikiem do nowej stacji. Układ sterowania automatycznie dopasuje regulację prędkości obrotowej silnika i biegu do ustawienia manetki i obrotów nowej stacji. Wyregulować położenie przepustnicy i biegu za pomocą manetek. 1. Ustawić dźwignię aktywnego pilota w położeniu neutralnym. 2. Przejść do nieaktywnej stacji i umieścić dźwignię w pozycji neutralnej. 45

50 OBSŁUGA 3. Nacisnąć jednokrotnie przycisk przepustnicy/wyboru stacji. Dioda Active" zostanie podświetlona, wskazując stację, która przejęła sterowanie silnikiem. a b b ACTIVE ACTIVE SYNC THROTTLE THROTTLE ONLY ONLY STATION SELECT STATION SELECT a - Dioda Active" b - Przycisk przepustnicy/wyboru stacji a Dioda Active" na pierwotnej stacji sterującej zgaśnie. SYNCHRONIZACJA DWU URZĄDZEŃ STERUJĄCYCH PO ZMIANIE AKTYWNEJ STACJI Naciśnięcie i przytrzymanie przycisku wyboru stacji umożliwia sterującemu dopasowanie (w ciągu 10 sekund) ustawień manetki nowej stacji do ustawień starej (nieaktywnej) stacji. W razie niedopasowania ustawień będzie pulsować dioda Neutral". Dioda pulsuje tym szybciej, im manetki są lepiej dopasowane. Gdy dioda zacznie świecić stale, oznacza to, że manetki zostały wyregulowane i można zwolnić przycisk. Proces przenoszenia został zakończony, a nowa stacja przejęła sterowanie. Jeśli przycisk będzie naciskany dłużej niż przez 10 sekund, zmiana stacji zostanie anulowana. Synchronizowanie dwóch silników Funkcja automatycznej synchronizacji, jeśli jest załączona, automatycznie dopasuje prędkość obrotową silnika na lewej burcie do prędkości silnika sterburty. Synchronizacja silników rozpoczyna się automatycznie, gdy oba silniki przez co najmniej dwie sekundy mają obroty powyżej 900 obr./min., a stopień otwarcia przepustnic nie różni się o więcej niż 10%. Automatyczna synchronizacja będzie działać do otwarcia się przepustnicy do 95%. Dioda Sync" zaświeci się po zsynchronizowaniu silników. ACTIVE STATION SELECT Aby wyłączyć, należy przesunąć jedną z manetek o 10% za drugą, zmniejszyć prędkość obrotową silnika poniżej 900 obr./min lub zwiększyć prędkość powyżej 95%. THROTTLE ONLY SYNC

51 START OBSŁUGA Zatrzymywanie silnika WAŻNE: Obrócenie kluczyka w pozycję START", gdy silnik pracuje, spowoduje jego zatrzymanie, układ DTS pozostanie jednak aktywny. Umożliwi to użycie układu wspomagania trymowania/odchylania za pośrednictwem pilota. Zmniejszyć obroty silnika i zmienić bieg na jałowy. Przekręcić kluczyk zapłonu do pozycji OFF". OFF ACC ON START OFF ACC ON 3482 Regulacja układu zdalnego sterowania a b a b ob01325 a - b - Regulacja oporu pozycji ustalonej Wkręt regulacji oporu manetki ob Zdjąć pokrywę w celu uzyskania dostępu do wkrętów. 2. Regulacja oporu pozycji ustalonej ten wkręt umożliwia zwiększanie lub zmniejszanie siły potrzebnej do poruszenia manetki z pozycji ustalonej. 3. Regulacja oporu manetki wkręt regulacji manetki umożliwia zwiększanie i zmniejszanie siły potrzebnej do poruszenia manetki. Zabezpieczy to przed niepożądanym przemieszczaniem się manetki w burzliwej wodzie. 4. Wkręt należy obrócić w kierunku +", aby zwiększyć opór, lub w kierunku -", aby go zmniejszyć. 5. Ponownie założyć pokrywę. 47

52 Konserwacja silnika zewnętrznego KONSERWACJA Aby silnik zewnętrzny pozostawał w jak najlepszym stanie, ważne jest przeprowadzanie okresowych przeglądów oraz konserwacji wymienionych w harmonogramie przeglądów i konserwacji silnika zewnętrznego. Zaleca się przeprowadzanie odpowiedniej konserwacji w celu zapewnienia bezpieczeństwa sobie i pasażerom oraz utrzymania niezawodności działania.! OSTRZEŻENIE Niedbałe przeglądy i konserwacja silnika zewnętrznego lub próby przeprowadzania konserwacji lub napraw we własnym zakresie, w przypadku braku odpowiedniej wiedzy dotyczącej obsługi i bezpieczeństwa może spowodować poważne uszkodzenia ciała, śmierć lub uszkodzenie produktu. Przeprowadzone konserwacje należy zapisać w książce konserwacji, znajdujacej się na końcu instrukcji. Należy zachować wszelkie pokwitowania zlecenia wykonania konserwacji oraz rachunki. DOBÓR CZĘŚCI ZAMIENNYCH DO SILNIKA ZEWNĘTRZNEGO Zaleca się używanie oryginalnych części zamiennych Mercury Precision lub Quicksilver oraz oryginalnych smarów.! OSTRZEŻENIE Używanie części zamiennej, która jest gorsza jakościowo od części oryginalnej może spowodować kalectwo, śmierć lub uszkodzenie produktu. Emisje zanieczyszczeń wg norm Amerykańskiej Agencji Ochrony Środowiska EPA ETYKIETA DOTYCZĄCA CERTYFIKACJI EMISJI ZANIECZYSZCZEŃ Etykieta dotycząca emisji zanieczyszczeń, pokazująca poziomy emisji zanieczyszczeń oraz specyfikacje silnika związane bezpośrednio z emisją zanieczyszczeń jest umieszczana na silniku z dniem jego produkcji. a - b - c - d - e - a b c d e Prędkość na biegu jałowym Moc silnika wyrażona w koniach mechanicznych Objętość skokowa cylindra Data produkcji Luz zaworowy (jeśli dotyczy) f - g - h - i - f g h i ob00366 Numer rodziny silników Maksymalna wartość emisji zanieczyszczeń dla rodziny silników Specyfikacja czasu ustawienia rozrządu Zalecana świeca zapłonowa i otwór świecy 48

53 OBOWIĄZKI WŁAŚCICIELA KONSERWACJA Właściciel/użytkownik ma obowiązek przeprowadzania rutynowych konserwacji silnika w celu utrzymania poziomów emisji zanieczyszczeń silnika odpowiadających zalecanym normom. Właściciel/użytkownik nie może modyfikować silnika w jakikolwiek sposób, który zmieniałby moc silnika lub spowodowałby, że poziomy emisji zanieczyszczeń przekroczyłyby ustalone wcześniej specyfikacje fabryczne. Harmonogram przeglądów i konserwacji PRZED KAŻDYM URUCHOMIENIEM Sprawdzić poziom oleju w silniku. Patrz Paliwo i olej Sprawdzanie i uzupełnianie oleju silnikowego. Sprawdzić, czy wyłącznik ściągacza linowego zatrzymuje pracę silnika. Ocenić wzrokowo, czy w układzie paliwowym nie ma uszkodzeń lub przecieków. Sprawdzić, czy silnik zaburtowy jest dobrze przymocowany do pawęży. Sprawdzić łączące i luźne elementy układu sterowego. Obejrzeć złącza układu wspomagania steru i węże w poszukiwaniu oznak uszkodzenia. Sprawdzić, czy elementy mocujące drążków kierowniczych (w instalacjach z wieloma silnikami) są prawidłowo zamocowane. Sprawdzić, czy łopatki śruby napędowej nie są uszkodzone. PO KAŻDYM UŻYTKOWANIU Przepłukać układ chłodzenia silnika zaburtowego po użyciu łodzi w wodzie słonej lub zanieczyszczonej. Patrz Płukanie układu chłodzenia. Jeśli łodzi używano w słonej wodzie, wypłukać całą sól i opłukać wodą słodką króciec wydechowy przy śrubie napędowej i skrzyni biegów. CO 100 GODZIN UŻYTKOWANIA LUB RAZ DO ROKU, W ZALEŻNOŚCI OD TEGO, CO NASTĄPI WCZEŚNIEJ Wymienić olej silnikowy i filtr oleju. Olej należy wymieniać częściej, jeśli silnik jest eksploatowany w niekorzystnych warunkach, jak np. wydłużone korzystanie z trolingu. Patrz Wymiana oleju w silniku. Sprawdzić wzrokowo, czy na termostacie nie ma korozji lub czy sprężyny nie są popękane. Sprawdzić, czy termostat zamyka się całkowicie w temperaturze pokojowej. 1. Sprawdzić, czy filtr paliwa nie jest zanieczyszczony. Patrz Układ paliwowy. Sprawdzić anody kontroli korozji. Przeglądów należy dokonywać częściej, jeśli łódź jest użytkowana w wodzie słonej. Patrz Anody kontroli korozji. Należy opróżnić skrzynię biegów z oleju i napełnić nowym. Patrz Smarowanie skrzyni biegów. Sprawdzić poziom płynu w układzie wspomagania steru. Patrz Sprawdzanie poziomu płynu hydraulicznego w układzie wspomagania steru. Sprawdzić akumulator. Patrz Przegląd akumulatora. Stosowanie w wodzie słonej. Wyjąć i obejrzeć świece zapłonowe w poszukiwaniu korozji i wymienić świece w razie potrzeby. Nałożyć cienką warstwę składnika chroniącego przed zacieraniem (wyłącznie na gwint instalowanej świecy zapłonowej). Patrz Konserwacja Przegląd i wymiana świec zapłonowych. Sprawdzić okablowanie i złącza Sprawdzić prawidłowość dokręcenia śrub, nakrętek i innych elementów mocujących. CO 300 GODZIN UŻYTKOWANIA LUB CO TRZY LATA WAŻNE: Aby uniknąć rozlania, olej silnikowy należ spuścić przed wyjęciem skrzyni biegów. Wraz z wymianą oleju silnikowego należy wykonać planowaną wymianę pompy wodnej. Wymienić wirnik napędzany pompy wodnej (częściej, jeśli występuje przegrzanie lub obserwuje się zredukowane ciśnienie wody). 1. Sprawdzić poziom oleju hydraulicznego układu trymowania. Patrz Sprawdzanie poziomu oleju hydraulicznego wspomagania trymowania. 1. Te czynności powinny być wykonywane przez autoryzowanego dealera. 49

54 KONSERWACJA Wymienić świece zapłonowe po upływie 300 godzin pracy lub trzech lat. Następnie sprawdzać świece zapłonowe co 300 godzin pracy lub trzy lata. W razie potrzeby wymieniać świece zapłonowe. Patrz Przegląd i wymiana świec zapłonowych. Wymienić pasek napędowy akcesoriów Patrz Przegląd paska napędowego akcesoriów. 1. PRZED OKRESAMI PRZECHOWYWANIA Należy postępować zgodnie z procedurą przechowywania. Patrz Przechowywanie. Płukanie systemu chłodzenia Po każdym użyciu łodzi w wodzie słonej, zanieczyszczonej lub mulistej należy przepłukać wewnętrzne kanały silnika zaburtowego wodą słodką. Pomoże to zapobiec zatykaniu się wewnętrznych kanałów wodnych wskutek gromadzenia się osadu. UWAGA: Silnik zaburtowy można odchylić lub umieścić w pozycji pionowej na czas płukania. 1. Przy wyłączonym silniku umieścić silnik zaburtowy w pozycji roboczej (pionowej) lub w pozycji odchylonej. 2. Odłączyć złączkę do przepłukiwania od złączki w dolnej pokrywie. 3. Przymocować wąż wodny do złączki do przepłukiwania. ob01236 ob Otworzyć kurek wody (do 1/2 maksymalnego przepływu) i pozwolić na przepłukanie układu chłodzącego wodą (około 15 minut). 5. Po zakończeniu przepłukiwania zamknąć dopływ wody i odłączyć wąż wodny. 6. Ponownie podłączyć złączkę do przepłukiwania do złączki w dolnej pokrywie. Mocno dokręcić złączkę. Zdejmowanie i montaż pokrywy ZDEJMOWANIE POKRYWY WAŻNE: Większość punktów wymagających konserwacji jest dostępna po zdjęciu tylko górnej pokrywy. 1. Wyciągnąć blokadę pokrywy górnej. 50

55 KONSERWACJA ob Pociągnąć górną pokrywę do przodu i unieść. 3. Pociągnąć blokadę zwalniania dolnej pokrywy w górę. 4. Zdjąć tylną pokrywę w kierunku do rufy silnika zaburtowego. ob01257 INSTALACJA POKRYWY 1. Umieścić dolną pokrywę w kierunku od rufy silnika zaburtowego. Upewnić się, że jest ona prawidłowo dopasowana do gumowego uszczelnienia. 2. Zablokować pokrywę na miejscu, pociągając blokadę dolnej pokrywy w dół. 51

56 KONSERWACJA ob Umieścić górną pokrywę na silniku (najpierw przód). Upewnić się, że pokrywa jest prawidłowo dopasowana do gumowego uszczelnienia. 4. Górna pokrywa zostanie zablokowana na miejscu, gdy na jej tylną część zacznie działać ciśnienie działające w dół. Należy upewnić się, że pokrywa jest mocno zamocowana, pociągając za jej tylną część. Ochrona powierzchni zewnętrznych Silnik zaburtowy jest chroniony trwałą proszkową, wypalaną emalią. Należy regularnie czyścić i woskować go za pomocą okrętowych środków do czyszczenia i wosków. Nie woskować obszarów pokrywy z fakturą. Przegląd akumulatora Akumulator należy sprawdzać okresowo w celu zapewnienia odpowiedniej zdolności rozruchowej silnika. WAŻNE: Należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa i konserwacji, które są dostarczane razem z akumulatorem. 1. Silnik należy wyłączyć przed wykonaniem jakichkolwiek operacji na akumulatorze. 2. Dodać wody, jeśli zachodzi taka potrzeba, aby akumulator był pełny. 3. Zabezpieczyć akumulator przed poruszeniem. 4. Końcówki kabli akumulatora powinny być czyste, ściśle przylegające i odpowiednio zainstalowane. Dodatni do dodatniego, a ujemny do ujemnego. 5. Upewnić się, czy akumulator jest wyposażony w osłonę nieprzewodzącą prądu w celu uniknięcia przypadkowego zwarcia końcówek akumulatora. Translation Pending Filtr powietrza Zespół filtru powietrza stanowi element wymagający konserwacji; w razie potrzeby można go czyścić ciepła wodą z mydłem. WYJMOWANIE I CZYSZCZENIE FILTRU POWIETRZA 1. Poluzować śrubę dociskową filtru powietrza. 2. Wyjąć wąż wentylacyjny skrzyni korbowej. 52

57 KONSERWACJA a b c d 3664 a - Wąż wentylacyjny skrzyni korbowej c - Zespół filtru b - Wąż zaworu do odpowietrzania modułu układu paliwowego (FSM) d - Śruba zaciskowa 3. Wyjąć zespół filtru powietrza i odłączyć wąż zaworu do odpowietrzania modułu układu paliwowego (FSM), obracając zespół filtr powietrza i pociągając za wąż. 4. Opłukać zespół filtr powietrza w ciepłej wodzie z mydłem. 5. Oczyścić zespół filtru za pomocą sprężonego powietrza. 6. Nałożyć olej do silników zaburtowych 4-suwowych na szmatkę lub ręcznik i lekko wsunąć wkład filtru powietrza. Zetrzeć nadmiar oleju. Wkład filtru powietrza powinien być wilgotny w dotyku. INSTALACJA FILTRU POWIETRZA 1. Zainstalować wąż zaworu do odpowietrzania modułu układu paliwowego (FSM) do zespołu filtru powietrza

58 KONSERWACJA 2. Zainstalować wąż wentylacyjny skrzyni korbowej. 3. Zamontować zespół filtru paliwa i mocno dokręcić śrubę dociskową. a b c d 3664 a - Wąż wentylacyjny skrzyni korbowej c - Zespół filtru b - Wąż zaworu do odpowietrzania modułu układu paliwowego (FSM) d - Śruba zaciskowa Układ paliwowy! OSTRZEŻENIE Unikać zapalenia benzyny lub jej wybuchu grozi to poważnymi obrażeniami lub śmiercią. Uważnie stosować się do instrukcji dotyczących obsługi układu paliwowego. W miejscu obsługi podzespołów układu paliwowego należy zawsze wyłączać silnik, nie wolno palić papierosów ani dopuszczać do obecności iskier lub płomienia. WAŻNE: Paliwo należy zbierać i przechowywać w atestowanym zbiorniku. Natychmiast wycierać rozlane paliwo. Materiał użyty do zebrania rozlanego paliwa wyrzucać do odpowiedniego zbiornika. Przed wykonaniem naprawy lub przeglądu jakiejkolwiek części układu paliwowego: 1. Wyłączyć silnik i odłączyć akumulator. 2. Jakiekolwiek naprawy lub przeglądy dokonywane na układzie paliwowym należy przeprowadzać w pomieszczeniach o dobrej wentylacji. 3. Po skończonej pracy należy sprawdzić, czy nie ma oznak wycieku paliwa. PRZEGLĄD PRZEWODU PALIWOWEGO Należy sprawdzić wzrokowo, czy przewód paliwowy nie jest popękany, wybrzuszony, nie przecieka, nie jest sparciały lub w inny sposób uszkodzony. W przypadku stwierdzenia opisanych powyżej uszkodzeń należy wymienić przewód paliwowy. FILTR ODWADNIACZ PALIWA UWAGA: System ostrzegawczy zostanie włączony w przypadku osiągnięcia maksymalnego poziomu zawartości wody w paliwie. Informacje zawiera punkt Urządzenia sterujące i kontrolne system ostrzegawczy. Filtr usuwa z paliwa wilgoć i zanieczyszczenia. W przypadku wypełnienia uchwytu filtru wodą można ją usunąć. W przypadku zablokowania filtru zanieczyszczeniami filtr należy wymienić. Instrukcja pt.harmonogram przeglądów i konserwacji zawiera informacje dotyczące okresów między konserwacjami. 54

59 Wyjmowanie filtru 1. Przekręcić kluczyk zapłonu do pozycji OFF". KONSERWACJA 2. Wyjąć nakładkę zaworu upustowego oparów paliwa (zielona nakładka znajdująca się po stronie rufy silnika rozrusznika).! PRZESTROGA Układ usuwania oparów paliwa jest pod ciśnieniem. Zakryć zespół zaworu za pomocą szmatki lub ręcznika, aby uniemożliwić rozpylenie paliwa lub jego oparów. Powoli upuszczać pary pod ciśnieniem. 3. Umieścić szmatkę lub ręcznik wokół zaworu, upuszczać pary, popychając trzpień końca zaworu do wewnątrz Odkręcić filtr (w kierunku przeciwnym do ruchu wskazówek zegara) i wyjąć

60 KONSERWACJA Opróżnianie filtru ob Przesunąć oprawę filtru w górę, aby uwolnić ze wspornika. Węże i wiązki przewodów mogą pozostawać podłączone do oprawy filtru. 2. Odchylić oprawę filtru, spuszczając olej do odpowiedniego pojemnika. Instalacja filtru 1. Umieścić oprawę filtr na wsporniku i zamocować na miejscu. 2. Nałożyć olej na pierścień uszczelniający na filtrze. 3. Zainstalować filtr i mocno dokręcić ręką. ob01263 WAŻNE: Sprawdzić wzrokowo, czy nie ma wycieków paliwa z filtra, obracając kluczyk zapłonu w pozycję roboczą, aby wpompować paliwo do filtra. 56

61 KONSERWACJA Anoda kontroli korozji ob01258 Silnik zaburtowy łodzi jest wyposażony w anody kontroli korozji rozmieszczone w kilku miejscach. Anoda pomaga w ochronie silnika przed korozją elektrochemiczną, która niszczy powoli pokrywający anodę metal, zamiast metalu, z którego wykonany jest silnik. Każdą anodę należy poddawać okresowym przeglądom, zwłaszcza w słonej wodzie, która przyspiesza korozję. Aby silnik był stale chroniony przed korozją, należy zawsze wymieniać anodę zanim całkowicie skoroduje. Nie wolno malować anody, ani nakładać na nią warstwy ochronnej, ponieważ zmniejszy to skuteczność jej działania. Dwie anody znajdują się po obu stronach skrzyni biegów Kolejna anoda jest zainstalowana w dolnej części podwyższenia. Kolejne dwie anody znajdują się w dolnej części każdego z nurników układu wspomagania. Wymiana śruby napędowej ob Włączyć bieg jałowy. 2. Wyprostować zagięte zaczepy na elemencie przytrzymującym nakrętkę śruby napędowej. ob

62 KONSERWACJA 3. Umieścić drewniany klocek pomiędzy skrzynią biegów a śrubą napędową, aby ją unieruchomić i zdjąć jej nakrętkę. ob Ściągnąć śrubę napędową z wału. Jeśli śruba napędowa zakleszczyła się na wale i nie można jej zdjąć, należy zlecić zdjęcie śruby autoryzowanemu dealerowi. 5. Nanieść na wpusty wału napędowego smar antykorozyjny Quicksilver albo Mercury lub smar 2-4-C. 6. Śruby napędowe z piastą napędu Flo-Torq II - Należy zainstalować piastę oporową, zamienną tuleję napędową, śrubę napędową, piastę oporową, element przytrzymujący nakrętkę śruby napędowej na wale oraz nakrętkę. a b c e f d ob00421 a - Nakrętka śruby napędowej d - Śruba napędowa b - c - Element podtrzymujący nakrętkę śruby napędowej Piasta oporowa e - f - Wymienna tuleja napędowa Przednia piasta oporowa 7. Umieścić drewniany klocek pomiędzy skrzynią biegów a śrubą napędową i dokręcić podanym momentem. Opis Nm funt x cal funt x stopa Nakrętka śruby napędowej Zamocować nakrętkę śruby napędowej, zaginając trzy zaczepy w rowki w piaście oporowej. ob

63 KONSERWACJA Przegląd i wymiana świec zapłonowych 1. Zdejmowanie górnych i tylnych pokryw. Informacje zawiera punkt Zdejmowanie i montaż pokrywy. 2. Odłączyć sześć złączy wiązek okablowania od połączeń cewek ołówkowych. 3. Wykręcić śruby montażowe ruchem skręcającym i ściągnąć cewki ołówkowe ze świec zapłonowych. a b c 3658 a - Złącze wiązki przewodów c - Śruba b - Cewka ołówkowa 4. Wyjąć świece zapłonowe w celu dokonania przeglądu. Wymienić świece zapłonowe w przypadku zużycia elektrody, skorodowania gwintów w obszarach uszczelnienia, nierówności, śladów pęknięć, rozdwajania lub zepsucia materiału izolacji. 5. Ustawić odstęp zgodnie z danymi technicznymi. ob01092 ob00680 Świeca zapłonowa Odstęp świecy zapłonowej 0,8 mm (0,0315 cala) 6. Eksploatacja w słonej wodzie Przed instalacją nałożyć cienką warstwę składnika chroniącego przed zacieraniem (wyłącznie na gwint instalowanej świecy zapłonowej). 7. Oczyścić okolicę gniazda świecy zapłonowej. 8. Przed montażem świec zapłonowych oczyścić gniazda z zanieczyszczeń. Zainstalować świece, mocno dokręcając, następnie dokręcić o 1/4 obrotu lub momentem podanym w specyfikacji. Opis Nm funt x cal funt x stopa Świeca zapłonowa Ruchem skręcającym nałożyć cewki ołówkowe na świece zapłonowe. 59

64 KONSERWACJA 10. Zamocować cewki za pomocą śrub ustalających. Dokręcić podanym momentem. Opis Nm funt x cal funt x stopa Śruby Podłączyć sześć złączy wiązek okablowania do połączeń cewek ołówkowych. a b c 3658 a - Złącze wiązki przewodów c - Śruba b - Cewka ołówkowa 12. Ponownie zainstalować górne i tylne pokrywy. Wymiana bezpieczników Przewody instalacji elektrycznej na silniku zewnętrznym są chronione przed przeciążeniem za pomocą bezpieczników w obwodzie. Jeśli bezpiecznik przepali się, należy zlokalizować i naprawić przyczynę przeciążenia. Jeśli przyczyna nie zostanie zlokalizowana, bezpiecznik może po raz kolejny przepalić się. 1. Zdjąć górną pokrywę. Informacje zawiera punkt Zdejmowanie i montaż pokrywy. Odszukać oprawę bezpieczników na silniku po stronie sterburty. ob Zdjąć plastikową pokrywę z oprawy bezpiecznika. 3. Zdjąć ściągacz bezpieczników z oprawy. 4. Wyjąć bezpiecznik, który może być przepalony, w celu sprawdzenia, czy srebrna taśma została zerwana. 5. Bezpiecznik należy wymienić na nowy o takiej samej wartości znamionowej. 60
