2 wstęp jakość i bezpieczeństwo Elementy metalowe Wykonane są z wysokiej jakości stali, która jest wczesniej śrutowana, odtłuszczana i galwanizowana. Finalne zabezpieczenie opiera się na przemysłowej technologii Interpon PZ660 SYSTEM firmy AKZO Nobel. Każdy z metalowych elementów powlekany jest warstwą podkładową na bazie cynku, a następnie wytrzymałym płaszczem poliestrowym. Warstwy ochronne utwardzane są w procesie obróbki termicznej. Technologia ta gwarantuje maksymalną ochronę antykorozyjną, a powstała warstwa zewnętrza jest bardzo odporna na promienie UV oraz uszkodzenia mechaniczne, zachowując przy tym gładkość i pierwotny kolor. Szanowni Państwo, wszyscy jesteśmy przekonani, że fundamentem zdrowego społeczeństwa jest odpowiedni rozwój psychofizyczny i społeczny młodszych pokoleń. Jednym z kluczowych czynników niezbędnych do osiągnięcia właściwych rezultatów są z pewnością bezpieczne i odpowiednio urządzone place zabaw. Nasza Firma proponuje Państwu najwyższej jakości, bezpieczne urządzenia zabawowe, bezwzględnie spełniające wymogi grupy norm PN-EN 1176 oraz posiadające certyfikaty zgodności TÜV Rheinland Polska i OBAC. Sam proces projektowania i wytwarzania naszych produktów jest zgodny ze standardami zarządzania jakością ISO 9001 oraz normą zarządzania środowiskowego ISO Jesteśmy przekonani, że szeroki wybór elementów wyposażenia placów zabaw oraz ich estetyka zagwarantuje spełnienie Państwa wymagań, a innowacyjne i róznorodnodne urządzenia z pewnością trafią w gusty naszych pociech. Wierzymy też, że place zabaw zbudowane w oparciu o nasze produkty przyczynią się nie tylko do wielu dziecięcych uśmiechów, ale także do zadowolenia rodziców i samych właścicieli obiektów. Zespół firmy F.H. System Podesty i schodki Wykonane są ze stali walcowanej na zimno, co zapewnia dużą wytrzymałość konstrukcji. Powierzchnie użytkowe schodków i podestów są perforowane, a całość powlekana jest gumową warstwą zabezpieczającą. Ma to ogromne znaczenie dla bezpieczeństwa bawiących się dzieci eliminując możliwość poślizgnięcia. Perforacja znakomicie usprawnia odpływ wody, a zastosowanie podstopnic w konstrukcji schodków gwarantuje, że żadna z nóżek, czy innych części ciała dziecka nie zostanie uwięziona między stopniami. Systemy mocowań Poszczególne elementy przymocowane są do słupków nośnych za pomocą specjalnych stalowych obejm. Pomiędzy obejmą a słupkiem zakładany jest gumowy pierścień zapobiegający uszkodzeniu powierzchni antykorozyjnej, wzmacniając jednocześnie mocowanie. Wszystkie połączenia śrubowe są tak zaprojektowane, aby żaden z metalowych elementów nie stwarzał zagrożenia dla bawiących się dzieci. Śruby imbusowe wykonane są ze stali nierdzewnej, a ich okrągłe główki wykluczają ryzyko skaleczeń. Modułowa budowa zestawów zabawowych YOCCO umożliwia rozbudowę istniejących już konstrukcji o kolejne elementy. Przeplotnie Zbudowane są ze specjalnych lin używanych w przemyśle okrętowym. Rdzeń ze stali chromowanej wraz z nylonowym oplotem tworzy linę o średnicy 16mm, która jest jednocześnie niezwykle wytrzymała i odporna na warunki atmosferyczne jak i bardzo bezpieczna dla dzieci. Nie ma możliwości, aby którakolwiek z żył stalowego rdzenia liny postrzępiła się i stwarzała ryzyko dla dzieci. Łączniki lin są okrągłe i pozbawione ostrych krawędzi, a ich konstrukcja umożliwia ukrycie śrub mocujących. 3 4

3 jakość i bezpieczeństwo przykładowe projekty Krawędzie i szczeliny Wszystkie krawędzie są zaokrąglone i bezpieczne dla bawiących się dzieci. Urządzenia są tak zaprojektowane, aby nie miały szczelin i otworów o wielkościach zakazanych w normie PN-EN czyli od 8 do 25 mm i od 89 do 230 mm. Rozwiązanie to zapobiega zaklinowaniu się paluszków, rączek czy innych części ciała dziecka. Dobry projekt placu zabaw łączy w sobie funkcjonalność zastosowanych urządzeń zabawowych z właściwym wkomponowaniem w otoczenie. Nasz dział projektowy codziennie stawia czoła temu wyzwaniu, robiąc to z pasją i z myślą o zadowoleniu, rozwoju i bezpieczeństwie dzieci. Elementy nośne i metody posadowienia Stalowe słupki nośne zestawów zabawowych mają średnicę 114mm a grubość ich ścianki wynosi 2,5mm. Słupki mogą być bezpośrednio przykręcane do wylewki betonowej, która musi być następnie pokryta syntetyczną nawierzchnią bezpieczną. Można również instalować słupki nośne bezpośrednio w ziemi umieszczając je w odpowiednio przygotowanych betonowych fundamentach. W przypadku konstrukcji drewnianych, słupki nośne montowane są do specjalnych stalowych kotw, które są fundamentowane. Zjeżdżalnie, daszki i panele boczne Produkowane są z najwyższej jakości tworzywa LLDPE metodą rotacyjnego formowania. Technologia ta zapewnia jednolitą strukturę wyrobu, co wpływa na dużą odporność na uszkodzenia mechaniczne. Zastosowane tworzywo, nie odbarwia się pod wpływem promieni UV i jest w pełni bezpieczne dla zdrowia dzieci oraz środowiska naturalnego. Urządzenia zabawowe długo wyglądają jak nowe, są łatwe w utrzymaniu i nie wymagają malowania. Średnica zjeżdżalni tubowych wynosi 76 cm. Przedstawiamy naszego małego modela Patryka Patryk ma 5 lat i 115 cm wztostu. Umieściliśmy go w katalogu, aby dać Państwu odniesienie i pokazać jak duże są nasze zestawy zabawowe. Zapraszamy! Wszystkie produkty przedstawione w niniejszym katalogu spełniają wymogi grupy norm PN-EN 1176 oraz posiadają certyfikaty zgodności TUV Rheinland Polska i OBAC. 5 6

4 przykładowe projekty nasze realizacje Zapraszamy do zapoznania się z naszymi realizacjami: 7 8

5 zestaw zabawowy zestaw zabawowy Model: Indiana Jones Yocco-010 Powierzchnia strefy bezpieczeństwa: 76m 2 Wymiary strefy bezpieczeństwa: 9,58m x 9,93m Wymiary zestawu (dł. x szer. x wys.): 6,77m x 6,45m x 3,20m Maksymalna wysokość upadku: 1,50m 6 x rama podpierająca 1 x przeplotnia wspinaczkowa 1 x zjeżdżalnia 1 x mostek linowy 1 x wiszące talerzyki 1 x stopnie wejściowe 1 x stojak obrotowy 1 x tor sprawnościowy 9 10

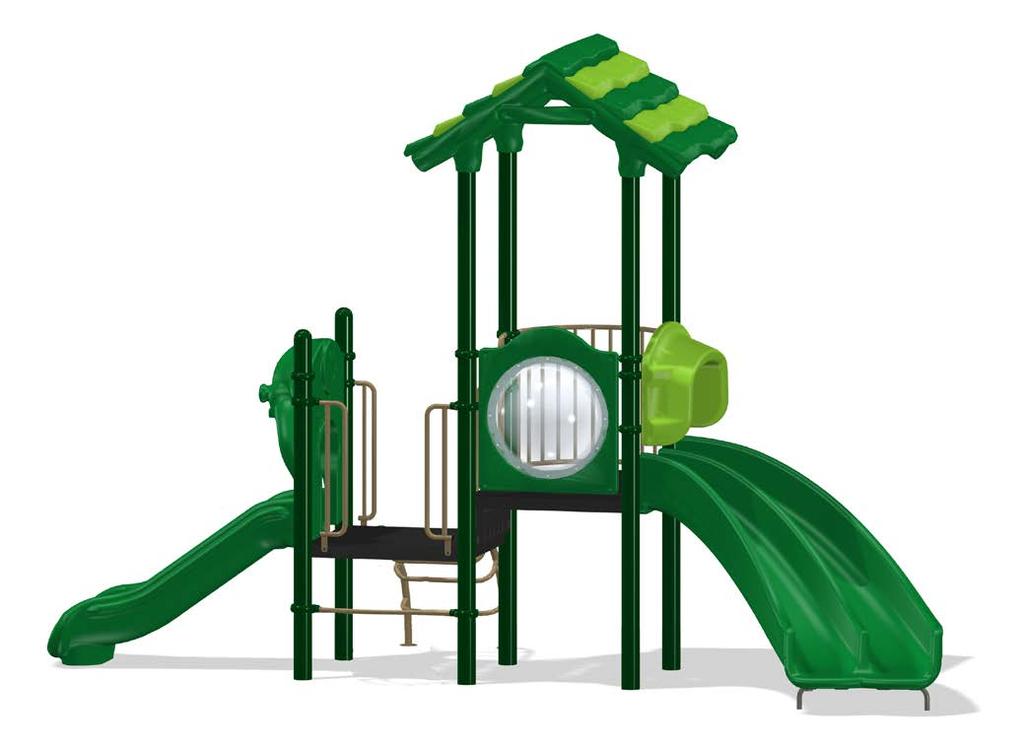

6 małe zestawy zabawowe małe zestawy zabawowe Model: Ali Baba WD-FR148 Powierzchnia strefy bezpieczeństwa: 41m 2 Wymiary strefy bezpieczeństwa: 9,45m x 6,46m Wymiary zestawu (dł. x szer. x wys.): 6,00m x 3,00m x 4,20m Maksymalna wysokość upadku: 1,20m 6 x słup nośny 2 x podest kwadratowy 1 x podest półkole 1 x daszek spadzisty 1 x panel z okienkiem bulaj 1 x zjeżdżalnia prawoskrętna dwutorowa wys.: 1,20m 1 x zjeżdżalnia prosta pojedyncza wys.: 0,85m 1 x osłona części startowej zjeżdżalni dwutorowej 1 x panel startowy zjeżdżalni pojedynczej 1 x barierka łukowa 2 x drabinka wejściowa 2 x uchwyt wejściowy 11 12

7 małe zestawy zabawowe małe zestawy zabawowe Model: Cyrkowy WD-CR156 Powierzchnia strefy bezpieczeństwa: 34m 2 Wymiary strefy bezpieczeństwa: 8,90m x 5,23m Wymiary zestawu (dł. x szer. x wys.): 5,40m x 2,23m x 4,6m Maksymalna wysokość upadku: 1,02m 4 x słup nośny 2 x podest trójkątny 1 x daszek Klaun 1 x panel z motywem 1 x zjeżdżalnia prawoskrętna wys.: 0,85m 1 x zjeżdżalnia tubowa wys.: 1,02m 1 x panel startowy zjeżdżalni prawoskrętnej 1 x drabinka wejściowa 1 x uchwyt wejściowy 13 14

8 małe zestawy zabawowe małe zestawy zabawowe Model: Pinokio Yocco-09 Powierzchnia strefy bezpieczeństwa: 43,16m 2 Wymiary strefy bezpieczeństwa: 8,87m x 7,14m Wymiary zestawu (dł. x szer. x wys.): 4,14m x 5,38m x 4,21m Maksymalna wysokość upadku: 1,36m 9 x słup nośny 1 x podest kwadratowy 2 x podest trójkątny 2 x daszek spadzisty 2 x panel płotek 1 x ścianka wspinaczkowa 1 x wejściówka koci grzbiet 1 x przeplotnia wspinaczkowa 1 x zjeżdżalnia prosta wys.: 1,36m 1 x zjazd strażacki 1 x mostek linowy 2 x uchwyt wejściowy 15 16

9 duże zestawy zabawowe duże zestawy zabawowe Model: Zamek WD-CA114 Powierzchnia strefy bezpieczeństwa: 86,5m2 Wymiary strefy bezpieczeństwa: 15,54m x 9,33m Wymiary zestawu (dł. x szer. x wys.): 11,69m x 5,81m x 3m Maksymalna wysokość upadku: 1,40m 19 x słup nośny 3 x podest kwadratowy 6 x podest trójkątny 2 x osłona zjeżdżalni 6 x panel z okienkiem 1 x panel płotek 1 x panel z bębnami 1 x mostek z barierkami 1 x zjeżdżalnia tubowa - wys.: 1,36m 1 x zjeżdżalnia prawoskrętna pojedyncza - wys.: 0,85m 1 x zjeżdżalnia dwutorowa - wys.: 0,85m 1 x pomost tubowy 1 x pomost schodkowy 1 x schodki wejściowe 1 x wejściówka Krążki 17 18

10 duże zestawy zabawowe duże zestawy zabawowe Model: Guliwer Yocco 08 Powierzchnia strefy bezpieczeństwa: 65m 2 Wymiary strefy bezpieczeństwa: 11,34m x 7,52m Wymiary zestawu (dł. x szer. x wys.): 7,82m x 4,56m x 4,21m Maksymalna wysokość upadku: 1,36m 16 x słup nośny 3 x podest kwadratowy 2 x podest trójkątny 2 x daszek spadzisty 1 x panel z grą kółko i krzyżyk 1 x panel z okienkiem bulaj 2 x panel płotek 1 x ścianka wspinaczkowa 1 x wejściówka koci grzbiet 1 x wejściówka kamienne schodki 1 x zjeżdżalnia prosta wys.: 1,36m 1 x zjazd strażacki 2 x mostek wisząca kładka 1 x mostek linowy 1 x drabinka wejściowa 4 x uchwyt wejściowy 19 20

11 duże zestawy zabawowe duże zestawy zabawowe Model: Alladyn WD-WN194 Powierzchnia strefy bezpieczeństwa: 71m 2 Wymiary strefy bezpieczeństwa: 12,08m x 7,30m Wymiary zestawu (dł. x szer. x wys.): 8,02 x 4,23 x 5,50m Maksymalna wysokość upadku: 1,53m 14 x słup nośny 5 x podest kwadratowy 1 x daszek 1 x panel z grą kółko i krzyżyk 1 x panel z okienkiem bulaj 2 x panel z motywem 1 x panel kabina samolotu 1 x barierka z kierownicą 1 x zjeżdżalnia dwutorowa wys.: 0,85m 1 x zjeżdżalnia tubowa wys.: 1,36m 1 x zjeżdżalnia śrubowa wys.: 1,53m 1 x osłona części startowej zjeżdżalni dwutorowej 1 x pomost schodkowy z barierkami 2 x drabinka wejściowa 2 x uchwyt wejściowy 1 x pomost z barierkami 21 22

12 duże zestawy zabawowe duże zestawy zabawowe Model: Kraina Czarów WD-CR146 Powierzchnia strefy bezpieczeństwa: 70,3m2 Wymiary strefy bezpieczeństwa:11,80m x 8,14m Wymiary zestawu (dł. x szer. x wys.): 8,16m x 5m x 5,16m Maksymalna wysokość upadku: 1,80m 12 x słup nośny 4 x podest kwadratowy 1 x daszek Klaun 1 x daszek Ośmiorniczka 1 x panel z grą kółko i krzyżyk 1 x panel z okienkiem 1 x panel z motywem 1 x barierka z kierownicą 1 x zjeżdżalnia prawoskrętna wys.: 0,85m 1 x zjeżdżalnia dwutorowa wys.: 0,85m 1 x zjeżdżalnia śrubowa wys.: 1,80m 1 x osłona części startowej zjeżdżalni dwutorowej 1 x panel startowy zjeżdżalni prawoskrętnej 3 x drabinka wejściowa 3 x uchwyt wejściowy 1 x pomost z barierkami 1 x mostek z barierkami 23 24

13 duże zestawy zabawowe duże zestawy zabawowe Model: Sindbad WD-FR155 Powierzchnia strefy bezpieczeństwa: 81,3m 2 Wymiary strefy bezpieczeństwa: 11,6m x 10,75m Wymiary zestawu (dł. x szer. x wys.): 9,32m x 6,68m x 5,16m Maksymalna wysokość upadku: 1,80m 13 x słup nośny 4 x podest kwadratowy 1 x podest trójkątny 1 x daszek prosty 1 x daszek spadzisty 1 x panel z szybką 2 x panel z motywem 1 x zjeżdżalnia dwutorowa wys.: 0,85m 1 x zjeżdżalnia tubowa wys.: 1,02m 1 x zjeżdżalnia śrubowa wys.: 1,80m 1 x osłona części startowej zjeżdżalni dwutorowej 4 x drabinka wejściowa 4 x uchwyt wejściowy 1 x pomost z barierkami 1 x mostek linowy 1 x barierka z lornetką 25 26

14 zestawy sprawnościowo - zabawowe zestawy sprawnościowo - zabawowe Model: Benjamin WD-TE111 Powierzchnia strefy bezpieczeństwa: 51m 2 Wymiary strefy bezpieczeństwa: 9,79m x 7,25m Wymiary zestawu (dł. x szer. x wys.): 6,38m x 4,24m x 2,50m Maksymalna wysokość upadku: 1,80m 4 x słup nośny 1 x podest trójkątny 1 x zjeżdżalnia falista wys.: 1,20m 1 x panel startowy zjeżdżalni 1 x zjeżdżalnia Banan wys.: 1,45m 1 x barierka 1 x drabinka pozioma 2 x drabinka wejściowa 1 x uchwyt wejściowy 27 28

15 zestawy sprawnościowe drabinki i drążki gimnastyczne Sześciokąt wielofunkcyjny Yocco-011 Drążki gimnastyczne WD-159K-T Powierzchnia strefy bezpieczeństwa: 25 m 2 Wymiary strefy bezpieczeństawa: 7,30m x 3,52m Maksymalna wysokość upadku: 1,80m Wymiary (dł. x szer. x wys): 4056 x 114 x 2000mm 1 x ścianka wspinaczkowa 1 x lina do wspinaczki 1 x drążek do podciągania na linach 2 x drążek gimnastyczny 1 x drabinka gimnastyczna Powierzchnia strefy bezpieczeństwa: 22m 2 Wymiary strefy bezpieczeństwa: 5,66m x 5,41m Wymiary zestawu (dł. x szer. x wys.): 1,82m x 2,17m x 1,80m Maksymalna wysokość upadku: 1,70m Drabinka pozioma WD-CM556 Powierzchnia strefy bezpieczeństwa: 26 m 2 Wymiary strefy bezpieczeństawa: 5,62m x 4,60m Maksymalna wysokość upadku: 1,80m Wymiary (dł. x szer. x wys): 2214 x 1164 x 2000mm 29 30

16 karuzele huśtawki Huśtawka wagowa duża WD-157G-N Karuzela tarczowa z kierownicą Powierzchnia strefy bezpieczeństwa: 24m 2 Wymiary strefy bezpieczeństwa (średnica): 5,50m Maksymalna wysokość upadku: 0,7m Wymiary: (dł. x szer. x wys.): 1,50 x 1,50 x 0,70m Powierzchnia strefy bezbieczeństwa : 21 m 2 Wymiary strefy bezpieczeństawa: 6,02m x 3,5m Maksymalna wysokość upadku: 1,20m Wymiary (dł. x szer. x wys): 3015 x 500 x 915mm Karuzela Powierzchnia strefy bezpieczeństwa: 26m 2 Wymiary strefy bezpieczeństwa (średnica): 5,80m Maksymalna wysokość upadku: 0,65m Wymiary (dł. x szer. x wys.): 1,80 x 1,80 x 0,65m Huśtawka wahadłowa podwójna WD-SP015 Powierzchnia strefy bezbieczeństwa : 32m 2 Wymiary strefy bezpieczeństawa: 8m x 4m Maksymalna wysokość upadku: 1,50m Wymiary (dł. x szer. x wys ): 3610 x 1345 x 2480mm 31 32

17 równoważnie i przeplotnie równoważnie i przeplotnie Linarium Powierzchnia strefy bezpieczeństwa: 16,20m 2 Wymiary strefy bezpieczeństwa (średnica): 4,55m Maksymalna wysokość upadku: 0,55m Wymiary (dł. x szer. x wys.): 1,55m x 1,55m x 2,53m Przeplotnia wspinaczkowa WD-CM569 Powierzchnia strefy bezpieczeństwa: 15 m 2 Wymiary strefy bezpieczeństawa: 4,67m x 3,20m Maksymalna wysokość upadku: 1,50m Wymiary (dł. x szer. x wys): 1674 x 152 x1650mm Ruchome stopnie WD-CM560 Powierzchnia strefy bezpieczeństwa: 22 m 2 Wymiary strefy bezpieczeństawa: 5,21m x 4,30m Maksymalna wysokość upadku: 0,70m Wymiary (dł. x szer. x wys): 2214 x 1164 x 2300mm Równoważnia Powierzchnia strefy bezpieczeństwa: 20,70m2 Wymiary strefy bezpieczeństwa: 3,90m x 5,30m Maksymalna wysokość upadku: 0,25m Wymiary (dł. x szer. x wys.): 2,30m x 1,50m x 0,70m 33 34

18 bujaki sprężynowe bujaki sprężynowe Bujak sprężynowy Konik Yocco-014 Powierzchnia strefy bezpieczeństwa: 11,2m 2 Wymiary strefy bezpieczeństawa: 3,89m x 3,36m Wymiary (dł. x szer. x wys ): 890 x 360 x 900mm Bujak sprężynowy Żółw Yocco-017 Powierzchnia strefy bezpieczeństwa: 11 m 2 Wymiary strefy bezpieczeństawa: 3,80m x 3,40m Wymiary (dł. x szer. x wys ): 810 x 390 x 840mm Bujak sprężynowy Piesek Yocco-018 Bujak sprężynowy Karuzela Yocco-015 Powierzchnia strefy bezpieczeństwa: 16 m 2 Wymiary strefy bezpieczeństawa: 4,20m x 4,20m Wymiary (dł. x szer. x wys ): 1180 x 1180 x 770mm Powierzchnia strefy bezpieczeństwa: 11 m 2 Wymiary strefy bezpieczeństawa: 4,14m x 3,30m Wymiary (dł. x szer. x wys ): 1140 x 312 x 595mm Bujak sprężynowy Motorek Yocco-016 Powierzchnia strefy bezpieczeństwa: 10 m 2 Wymiary strefy bezpieczeństawa: 3,86m x 3,28m Wymiary (dł. x szer. x wys ): 860 x 275 x 965mm Równoważnia do balansowania Yocco-019 Powierzchnia strefy bezpieczeństwa: 10,3m 2 Wymiary strefy bezpieczeństwa: 3,76m x 3,40m Wymiary (dł. x szer. x wys.): 760 x 400 x 400mm 35 36

19 ławki kosze, tablice Tablica informacyjna WD-103 Wymiary (dł. x szer. x wys.): 57 x 6 x 180 cm Ławka bez oparcia WD-100 Wymiary (dł. x szer. x wys.): 180 x 60 x 62 cm Kosz WD-102 Ławka z oparciem WD-101 Wymiary (dł. x szer. x wys.): 180 x 60 x 75 cm średnica: 28 cm wysokość: 70 cm pojemność: 30 l 37 38

20 podłogi podłogi Bezpieczna płyta elastyczna z granulatu SBR i EPDM Dane techniczne: Płyty gumowe Oznaczenie Rozmiar [cm] Grubość [cm] Wysokość upadku [HIC] (cm) Yocco Yocco Yocco - 50 Yocco x x Yocco Yocco Elementy brzegowe, krawężniki Oznaczenie Rozmiar [cm] Grubość [cm] Yocco Yocco W ofercie F.H. SYSTEM znajdą Państwo także bezpieczną nawierzchnię w kolorach wymaganych przez MEN - niebieskim i pomarańczowym (pomarańczowy PANTONE 152C, RAL 2011, niebieski PANTONE 540C, RAL 5003). Yocco x Yocco Yocco Płytki bezpiecznego upadku zapewniają bezpieczeństwo poprzez amortyzację, są łatwe w utrzymaniu oraz są bardzo trwałe. Pozwalają dzieciom bawić się na co dzień, są odporne na zużycie i ekstremalne temperatury, nie wymagają konserwacji. Bezpieczeństwo płyt gumowych gwarantuje: Certyfikat TUV Atest PZH Badanie dotyczące krytycznej wysokości upadku wg. Normy PN EN
