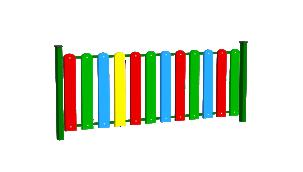

1 SZCZEGÓŁOWY OPIS TECHNICZNY PRZEDMIOTU ZAMÓWIENIA Parametry obiektu: - powierzchnia terenu przeznaczonego pod plac zabaw 324,00 m2 - powierzchnia nawierzchni piaskowej 3,50 x 8,00 = 28,00 m2 - nawierzchnia trawiasta istniejąca 296,00 m2 - ogrodzenie z furtką 78,60 mb I. OGRODZENIE PLACU ZABAW Ogrodzenie placu zabaw wykonane ze szczebli z tworzywa sztucznego nie wymagającego konserwacji, malowania czy impregnacji wraz z furtką Dane techniczne: Wymiary przęsła (dług. x szer. x wys.) [m]: 2,00 x 0,06 x 0,90 Opis techniczny: ogrodzenie wykonane z kolorowych szczebelków polistyrenu spienionego ekologicznego materiału barwionego w masie w kolorze, odpornego na warunki atmosferyczne, działania grzybów i pleśni, nie podlegającego korozji atmosferycznej, który podlega recyklingowi i chroni środowisko naturalne, Szczebelki w kolorach zielony, niebieski występujące na przemian, Minimalna grubość szczebli to 10 mm, Listwy posiadają atest higieniczny wydany przez Państwowy Zakład Higieny w Warszawie, słupki wykonane z profilu 40 x 60 mm ocynkowane malowane na kolor zielony, urządzenie montowane jest bezpośrednio w gruncie. Furtka szerokości min. 1,00 m 1 szt. II. NAWIERZCHNIA PLACU ZABAW Nawierzchnia piaskowa - podłoże pod huśtawkę wahadłową piasek płukany o frakcji od 0,2 do 2,00 mm, warstwa grubości 30 cm, ułożona w korycie po usunięciu gruntu rodzimego, powierzchnia nawierzchni piaskowej o wym. 8,00 x 3,50 m. Pozostała cześć placu zabaw nawierzchnia trawiasta istniejąca.

2 III. DOSTAWA I MONTAŻ URZĄDZEŃ PLACU ZABAW Urządzenia powinny być ciekawe i estetyczne, trwałe i bezpieczne. Wszystkie zainstalowane urządzenia zabawowe powinny spełniać wymogi Polskich Norm PN-EN 1176:2009 oraz PN-EN 1177:2009 oraz posiadać aktualne certyfikaty bezpieczeństwa wydane przez akredytowane jednostki certyfikujące. Ponad to powinny być objęte minimum 3 letnim okresem gwarancji. Dopuszcza się urządzenia różnych producentów przy zachowaniu określonych w projekcie minimalnych wymiarów, materiałów i funkcji zabawki oraz minimalnego składu urządzeń. Zabawki powinny wyglądem przypominać przedstawione wizualizacje zamieszczone w poniższej części. Zaprojektowano urządzenia zabawowe wykonane z drewna klejonego o przekroju min. 100 x 100 mm, frezowanego wzdłużnie minimalnie podwójnie w celu zmniejszenia poprzecznych naprężeń wewnętrznych pęknięć. Wszystkie elementy dekoracyjne, boczki i barierki należy wykonać z tworzywa barwionego w masie, odpornego na warunki atmosferyczne, działania grzybów i pleśni, nie podlegającego korozji atmosferycznej, które podlega recyklingowi i chroni środowisko naturalne o grubości minimalnej grubości 25 mm, dzięki czemu są, wandaloodporne nie dopuszcza się rozwiązań z okrąglaków, półokrąglaków i sklejki, które butwieją. Zjeżdżalnie należy wykonać w całości ze stali nierdzewnej boczki, burty, zjazd, co gwarantuje najwyższą jakość nie dopuszcza się zjeżdżalni z tworzywa sztucznego. Podesty wież zestawu wykonane z tworzywa barwionego w masie, dzięki czemu nie wymagają konserwacji, malowania i impregnacji nie dopuszcza się podestów drewnianych i ze sklejki. 1. Zestaw zabawowy. Strefa bezpieczeństwa urządzenia: Wysokość swobodnego upadku: 5,20 x 5,70 m 8,70 x 9,20 m 0,90 m Minimalny skład zestawu: - wieża bez daszku, wys. podestu 0,90 m 1 szt. - wieża z daszkiem dwuspadowym, wys. podestu 0,90 m 1 szt. - zjeżdżalnia prosta na podest min. 0,90 m wykonana w całości ze stali nierdzewnej, - pomost ruchomy, - pomost linowy, - trap koci grzbiet, - drabinka wejściowa, - rura strażacka.

3 Opis techniczny urządzenia: konstrukcja zestawu wykonana z drewna klejonego o przekroju minimalnym 100 x 100 mm frezowanego wzdłużnie minimalnie podwójnie w celu zmniejszenia poprzecznych naprężeń wewnętrznych pęknięć; zjeżdżalnia prosta na wysokość podestu min. 0,90 m wykonana w całości ze stali nierdzewnej tj. boczki, burty, ślizg co gwarantuje najwyższą jakość oraz odporność na korozję; daszki wykonane z tworzywa barwionego w masie, odpornego na warunki atmosferyczne, działania grzybów i pleśni, nie podlegającego korozji atmosferycznej, które podlega recyklingowi i chroni środowisko naturalne o grubości minimalnej grubości 25 mm dzięki czemu są wandaloodporne; podesty wykonane z tworzywa barwionego w masie dzięki czemu nie wymagają konserwacji, malowania i impregnacji; osłony boczne i pozostałe zabezpieczenia wykonane z tworzywa barwionego w masie, odpornego na warunki atmosferyczne, działania grzybów i pleśni, nie podlegającego korozji atmosferycznej, które podlega recyklingowi i chroni środowisko naturalne o grubości minimalnej grubości 25 mm dzięki czemu są wandaloodporne; liny wzmocnione rdzeniem stalowym w oplocie polipropylenowym. 2. Huśtawka wahadłowa z siedziskami kubełkowym i płaskim. 2,00 x 3,00 m Strefa bezpieczeństwa urządzenia: 8,00 x 3,50 m Wysokość swobodnego upadku: 1,50 m

4 Opis techniczny urządzenia: konstrukcja zestawu wykonana z drewna klejonego o przekroju minimalnym 100 x 100 mm frezowanego wzdłużnie minimalnie podwójnie w celu zmniejszenia poprzecznych naprężeń wewnętrznych pęknięć; łańcuchy nierdzewne nie dopuszcza się łańcuchów ocynkowanych które z czasem rdzewieją; siedziska z wkładem stalowym w oplocie gumowym, dzięki czemu są wandaloodporne. 3. Huśtawka wagowa podwójna. Strefa bezpieczeństwa urządzenia: Wysokość swobodnego upadku: 3,00 x 0,30 m 6,00 x 3,50 m 0,80 m Minimalny skład zestawu: - podstawa metalowa pionowa 1 szt. - belka konstrukcyjna pozioma 1 szt. - siedzisko płaskie 4 szt. Opis techniczny urządzenia: konstrukcja zestawu wykonana z drewna klejonego o przekroju minimalnym 100 x 100 mm frezowanego wzdłużnie minimalnie podwójnie w celu zmniejszenia poprzecznych naprężeń wewnętrznych pęknięć; siedziska z wkładem stalowym w oplocie gumowym dzięki czemu są wandaloodporne.

5 4. Piaskownica z polistyrenu spienionego. 2,00 x 2,00 m Strefa bezpieczeństwa urządzenia: 5,00 x 5,00 m Wysokość swobodnego upadku: 0,30 m Minimalny skład urządzenia: -belki z tworzywa 12 szt. -siedzisko 4 szt. Opis piaskownicy: konstrukcja urządzenia wykonana z materiałów barwionych w masie w całym przekroju o przekroju minimalnym 40 x 100 mm ekologicznego materiału barwionego w masie, odpornego na warunki atmosferyczne, który podlega recyklingowi i chroni środowisko naturalne, siedziska wykonane z ekologicznego materiału barwionego w masie o grubości min. 10 mm materiał odporny na warunki atmosferyczne, działanie grzybów i pleśni, nie podlegający korozji atmosferycznej, podlegający recyklingowi i nie obciążający środowiska naturalnego 4 szt. minimalna grubość piaskownicy to 4 cm dzięki czemu jest wandaloodporna. 5. Tuba łamana na sprężynie Wąż. 1,00 x 1,20 m Długość urządzenia: 2,00 m Strefa bezpieczeństwa urządzenia: 5,00 x 4,00 m Wysokość swobodnego upadku: 1,20 m Minimalny skład urządzenia: -sprężyna 3 szt. -tuba łamana w kształcie węża wszystkie jej elementy wykonane ze stali nierdzewnej - ozdobne wykończenia z tworzywa barwionego w masie w kolorze 2 szt.

6 Opis urządzenia: tuba ze stali nierdzewnej o średnicy min. 600 mm i długości min m, grubość ścianki min. 1,50 mm tuba zamontowana do trzech sprężyn stalowych malowanych proszkowo, połączonych każda ze stalową konstrukcją stanowiącą zbrojenie do posadowienia w gruncie i zalania betonem klasy C12/15 lub zamontowanych bezpośrednio do betonowego prefabrykatu, wejście i wyjście tuby zabezpieczone płytą HDPE grubości min. 12 mm pozostałe elementy metalowe malowane proszkowo. 6. Bujak na sprężynie Konik. Strefa bezpieczeństwa urządzenia: Wysokość swobodnego upadku: 0,70 x 0,35 m 3,50 x 3,50 m 0,50 m Opis techniczny urządzenia: elementy dekoracyjne bujaka i siedzisko z płyty barwionej w masie (np. HDPE, polistyren spieniony) gr. min. 12mm, uchwyty z tworzywa sztucznego, bujak zamontowany (połączenie śrubowe) do stalowej sprężyny malowanej proszkowo która połączona jest ze stalową konstrukcja spawaną lub skręcana (kotwa) stanowiąca zbrojenie do

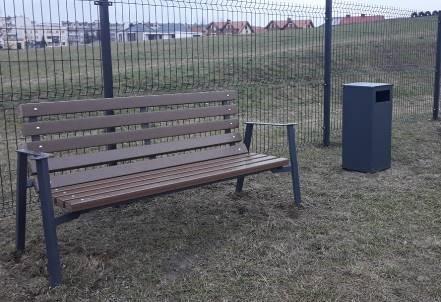

7 posadowienia w gruncie i zalania betonem klasy C12/15 lub zamontowaną bezpośrednio do betonowego prefabrykatu, pozostałe elementy metalowe malowane proszkowo. 7. Ławka stalowa z oparciem z listwami z tworzywa sztucznego szt. 4 Wymiary ławki: 1,80 x 0,70 x 0,83 m Minimalny skład ławki: -noga stalowa z oparciem i podłokietnikiem z oparciem 2 szt. -listwy z tworzywa sztucznego barwionego w masie (nie puste) 9 szt. Opis techniczny ławki: podpory ławki wykonane ze stali malowane proszkowo w kolorze RAL 7021,

8 siedziska ławki wykonane z profili Ecowood tworzywa barwionego w całej masie o przekroju min. 75 x 40 mm w kolorze teak, listwy nie wymagają jakiejkolwiek impregnacji, konserwacji, są odporne na działanie warunków atmosferycznych, siedzisko ławki łączy się z podporami za pomocą śrub zamkowych nierdzewnych. 8. Kosz na śmieci szt. 2 Wymiary kosza: Wysokość kosza: 0,55 x 0,42 m 0,80 m Opis techniczny: konstrukcja nośna wykonana z profilu stalowego zamkniętego w kolorze RAL 7040, korpus (obudowa) wykonana z tworzywa barwionego w masie o grubości min. 10 mm, nie wymagający konserwacji, malowania czy impregnacji, korpus (obudowa) w kolorze czerwono białym. 9. Regulamin. Wymiary urządzenia (dł. x szer.): Wysokość urządzenia: 0,60 x 0,10 m 1,90 m

9 Opis techniczny: konstrukcja nośna wykonana z drewna klejonego o przekroju min. 50 x 100 mm, frezowanego wzdłużnie, tablica informacyjna o wymiarach min. 60 x 80 cm, daszek wykonany z tworzywa sztucznego barwionego w masie. W celu potwierdzenia, że oferowane urządzenia odpowiadają wymaganiom określonym przez Zamawiającego, Wykonawca załączy do oferty: 1. Karty techniczne urządzeń zabawowych, ogrodzenia oraz elementów małej architektury przedstawiające rysunki lub zdjęcia oferowanych urządzeń, w których powinny znajdować się wymiary stref bezpieczeństwa, wymiary urządzeń, kolorystyka, rodzaj zastosowanych materiałów wraz z aktualnymi certyfikatami wydanymi przez akredytowane jednostki certyfikujące zgodnie z normą PN-EN 1176:2009 (dotyczy urządzeń i ogrodzenia) oraz deklaracjami zgodności (mała architektura). 2. Wizualizacje 3D przedstawiająca widok placu zabaw min. 4 szt. tj. widok z góry oraz od strony budynków: Wiejska 37, Wiejska 38 oraz Wiejska 39. Opracował: Marek Pietrasik Kierownik Administracji Osiedli Rejonowych Inowrocław, dnia r.
