Wymagania techniczne elementów terenu rekreacyjno wypoczynkowego. Rozlokowanie wymienionych elementów zawarte jest w planie sytuacyjnym.

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "Wymagania techniczne elementów terenu rekreacyjno wypoczynkowego. Rozlokowanie wymienionych elementów zawarte jest w planie sytuacyjnym."

Transkrypt

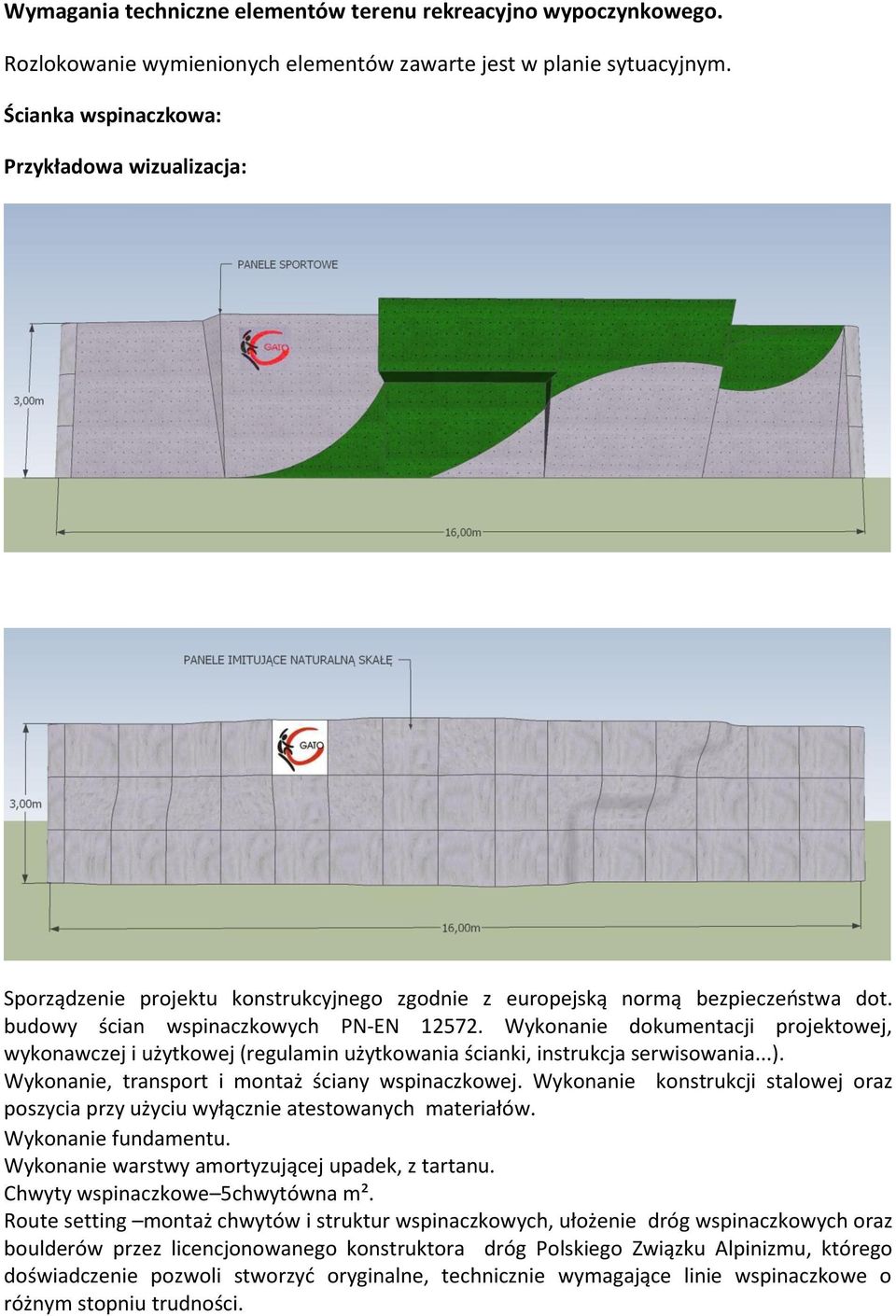

1 Wymagania techniczne elementów terenu rekreacyjno wypoczynkowego. Rozlokowanie wymienionych elementów zawarte jest w planie sytuacyjnym. Ścianka wspinaczkowa: Przykładowa wizualizacja: Sporządzenie projektu konstrukcyjnego zgodnie z europejską normą bezpieczeństwa dot. budowy ścian wspinaczkowych PN-EN Wykonanie dokumentacji projektowej, wykonawczej i użytkowej (regulamin użytkowania ścianki, instrukcja serwisowania...). Wykonanie, transport i montaż ściany wspinaczkowej. Wykonanie konstrukcji stalowej oraz poszycia przy użyciu wyłącznie atestowanych materiałów. Wykonanie fundamentu. Wykonanie warstwy amortyzującej upadek, z tartanu. Chwyty wspinaczkowe 5chwytówna m². Route setting montaż chwytów i struktur wspinaczkowych, ułożenie dróg wspinaczkowych oraz boulderów przez licencjonowanego konstruktora dróg Polskiego Związku Alpinizmu, którego doświadczenie pozwoli stworzyć oryginalne, technicznie wymagające linie wspinaczkowe o różnym stopniu trudności.

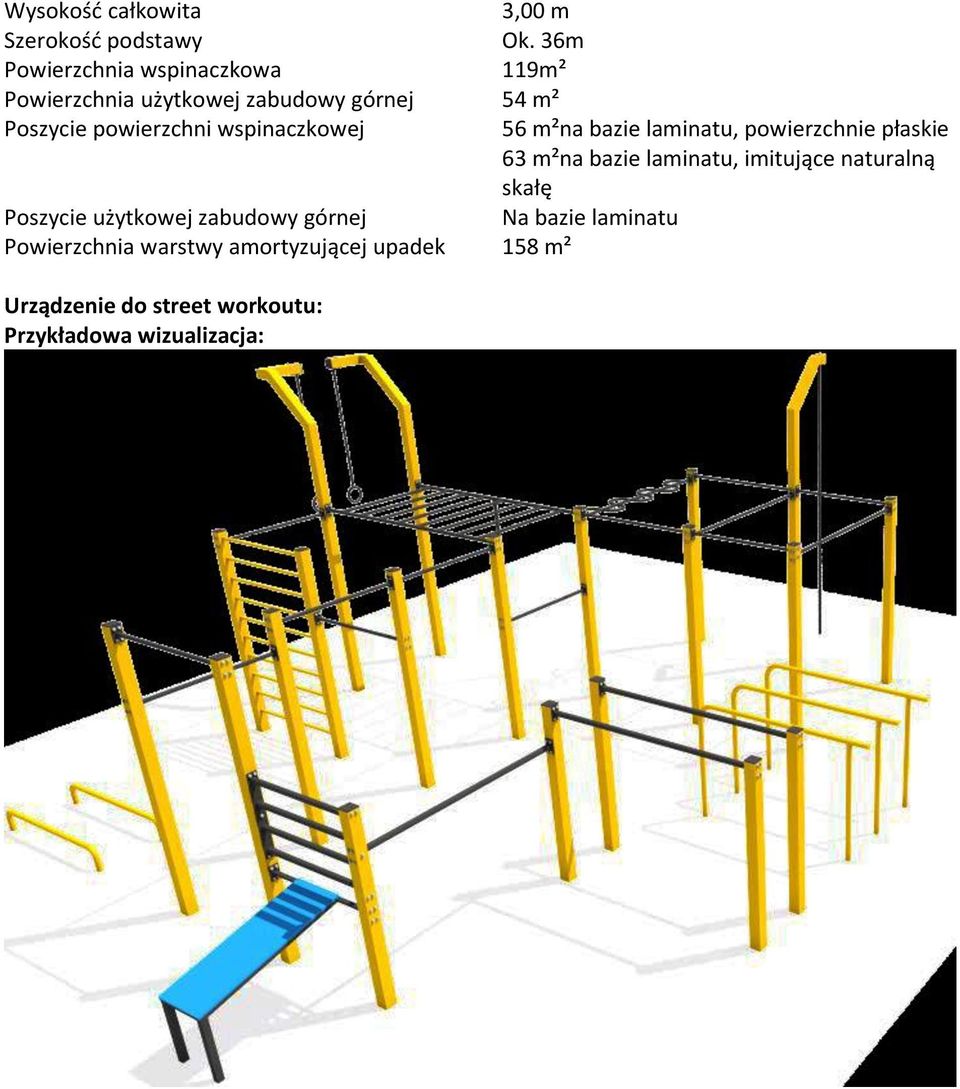

2 Wysokość całkowita 3,00 m Szerokość podstawy Ok. 36m Powierzchnia wspinaczkowa 119m² Powierzchnia użytkowej zabudowy górnej 54 m² Poszycie powierzchni wspinaczkowej 56 m²na bazie laminatu, powierzchnie płaskie 63 m²na bazie laminatu, imitujące naturalną skałę Poszycie użytkowej zabudowy górnej Na bazie laminatu Powierzchnia warstwy amortyzującej upadek 158 m² Urządzenie do street workoutu: Przykładowa wizualizacja:

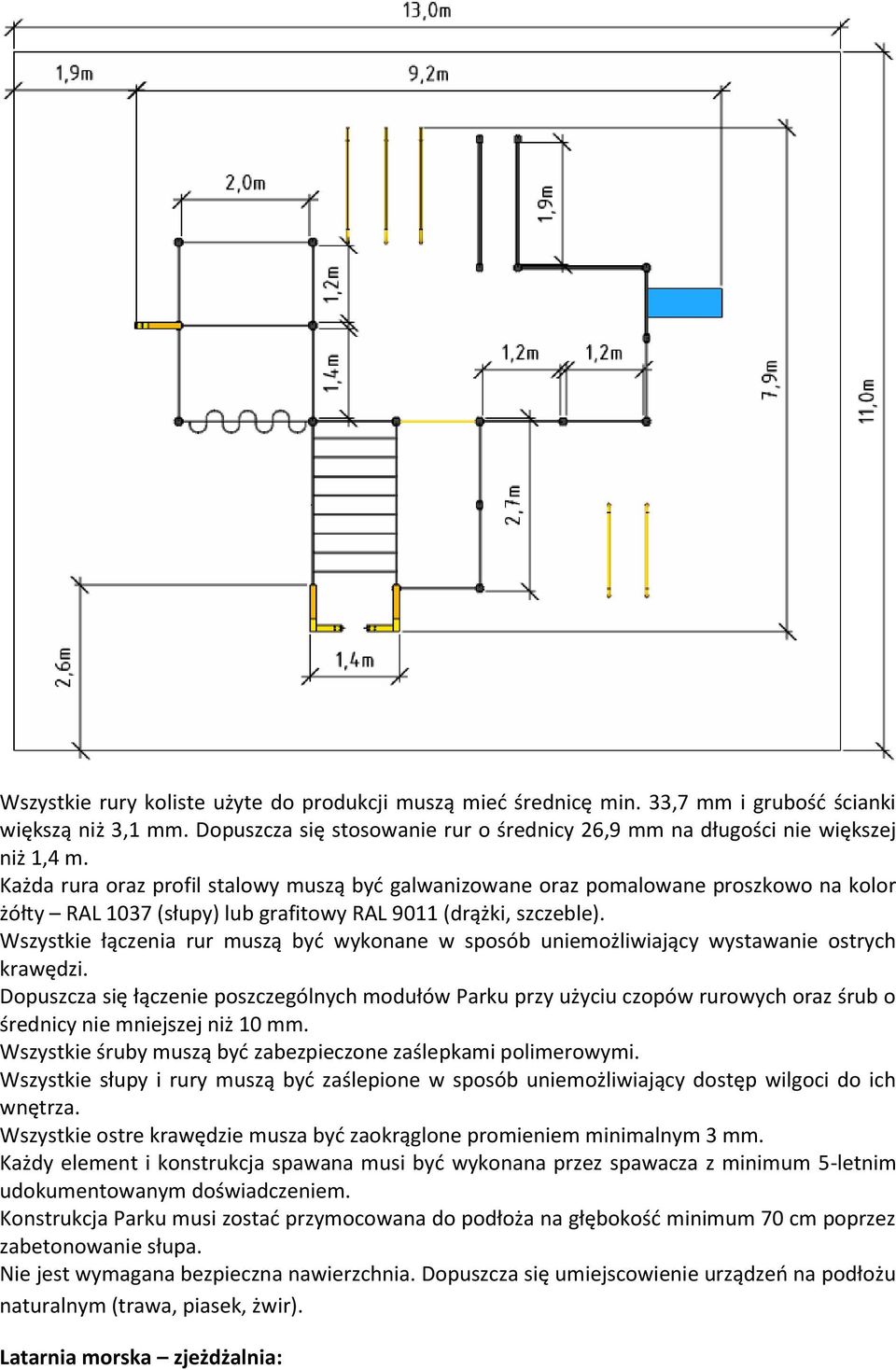

3 Wszystkie rury koliste użyte do produkcji muszą mieć średnicę min. 33,7 mm i grubość ścianki większą niż 3,1 mm. Dopuszcza się stosowanie rur o średnicy 26,9 mm na długości nie większej niż 1,4 m. Każda rura oraz profil stalowy muszą być galwanizowane oraz pomalowane proszkowo na kolor żółty RAL 1037 (słupy) lub grafitowy RAL 9011 (drążki, szczeble). Wszystkie łączenia rur muszą być wykonane w sposób uniemożliwiający wystawanie ostrych krawędzi. Dopuszcza się łączenie poszczególnych modułów Parku przy użyciu czopów rurowych oraz śrub o średnicy nie mniejszej niż 10 mm. Wszystkie śruby muszą być zabezpieczone zaślepkami polimerowymi. Wszystkie słupy i rury muszą być zaślepione w sposób uniemożliwiający dostęp wilgoci do ich wnętrza. Wszystkie ostre krawędzie musza być zaokrąglone promieniem minimalnym 3 mm. Każdy element i konstrukcja spawana musi być wykonana przez spawacza z minimum 5-letnim udokumentowanym doświadczeniem. Konstrukcja Parku musi zostać przymocowana do podłoża na głębokość minimum 70 cm poprzez zabetonowanie słupa. Nie jest wymagana bezpieczna nawierzchnia. Dopuszcza się umiejscowienie urządzeń na podłożu naturalnym (trawa, piasek, żwir). Latarnia morska zjeżdżalnia:

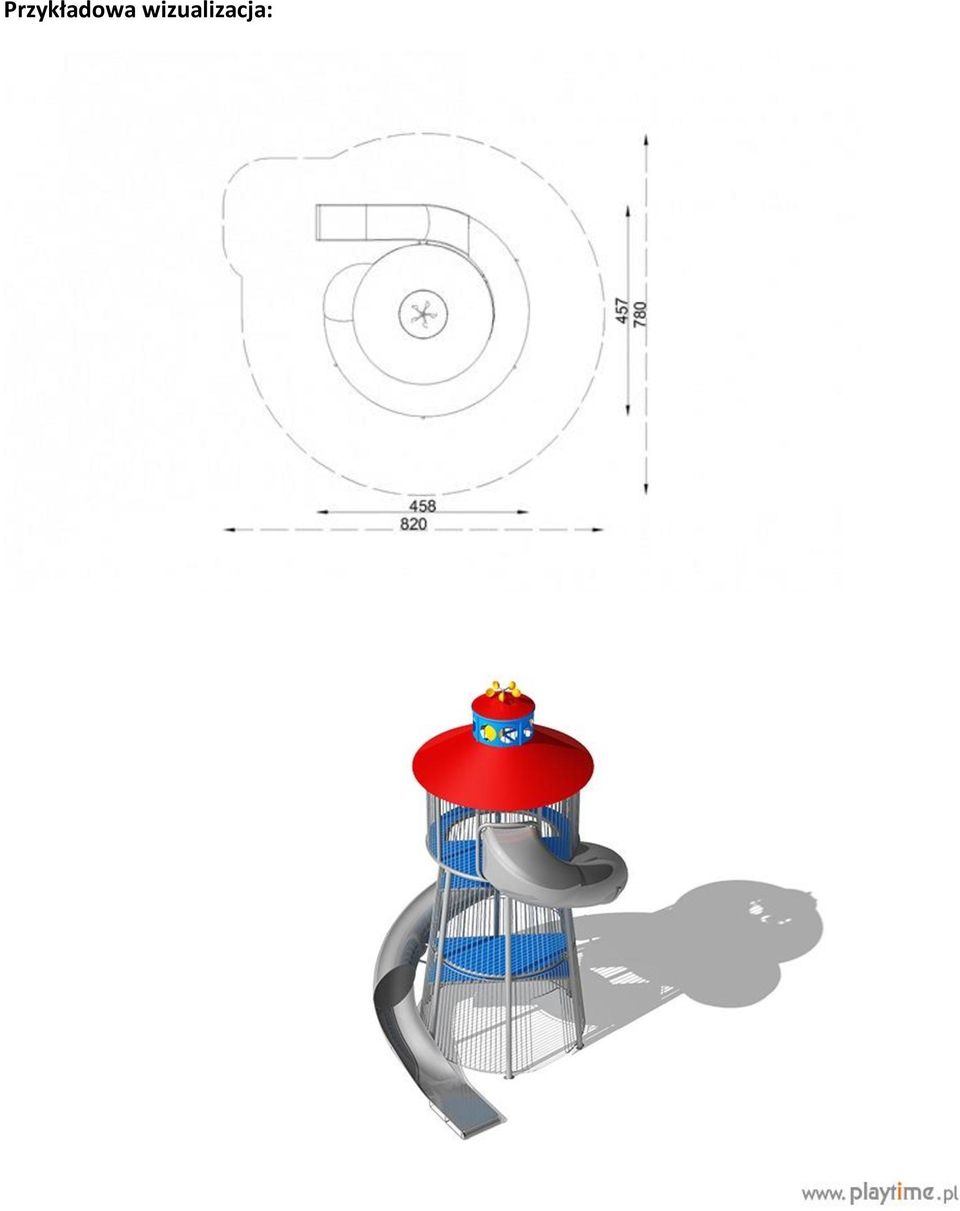

4 Przykładowa wizualizacja:

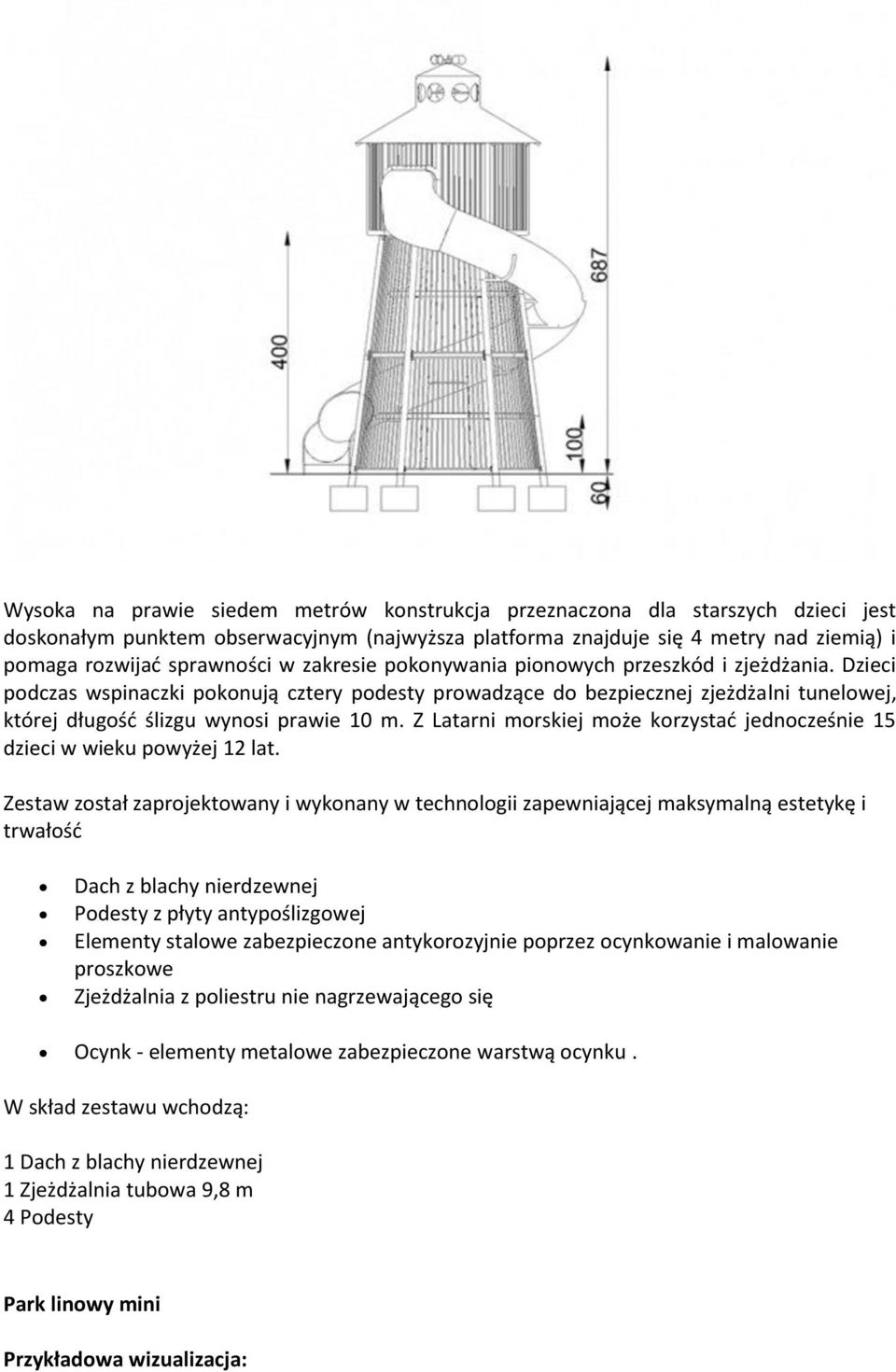

5 Wysoka na prawie siedem metrów konstrukcja przeznaczona dla starszych dzieci jest doskonałym punktem obserwacyjnym (najwyższa platforma znajduje się 4 metry nad ziemią) i pomaga rozwijać sprawności w zakresie pokonywania pionowych przeszkód i zjeżdżania. Dzieci podczas wspinaczki pokonują cztery podesty prowadzące do bezpiecznej zjeżdżalni tunelowej, której długość ślizgu wynosi prawie 10 m. Z Latarni morskiej może korzystać jednocześnie 15 dzieci w wieku powyżej 12 lat. Zestaw został zaprojektowany i wykonany w technologii zapewniającej maksymalną estetykę i trwałość Dach z blachy nierdzewnej Podesty z płyty antypoślizgowej Elementy stalowe zabezpieczone antykorozyjnie poprzez ocynkowanie i malowanie proszkowe Zjeżdżalnia z poliestru nie nagrzewającego się Ocynk - elementy metalowe zabezpieczone warstwą ocynku. W skład zestawu wchodzą: 1 Dach z blachy nierdzewnej 1 Zjeżdżalnia tubowa 9,8 m 4 Podesty Park linowy mini Przykładowa wizualizacja:

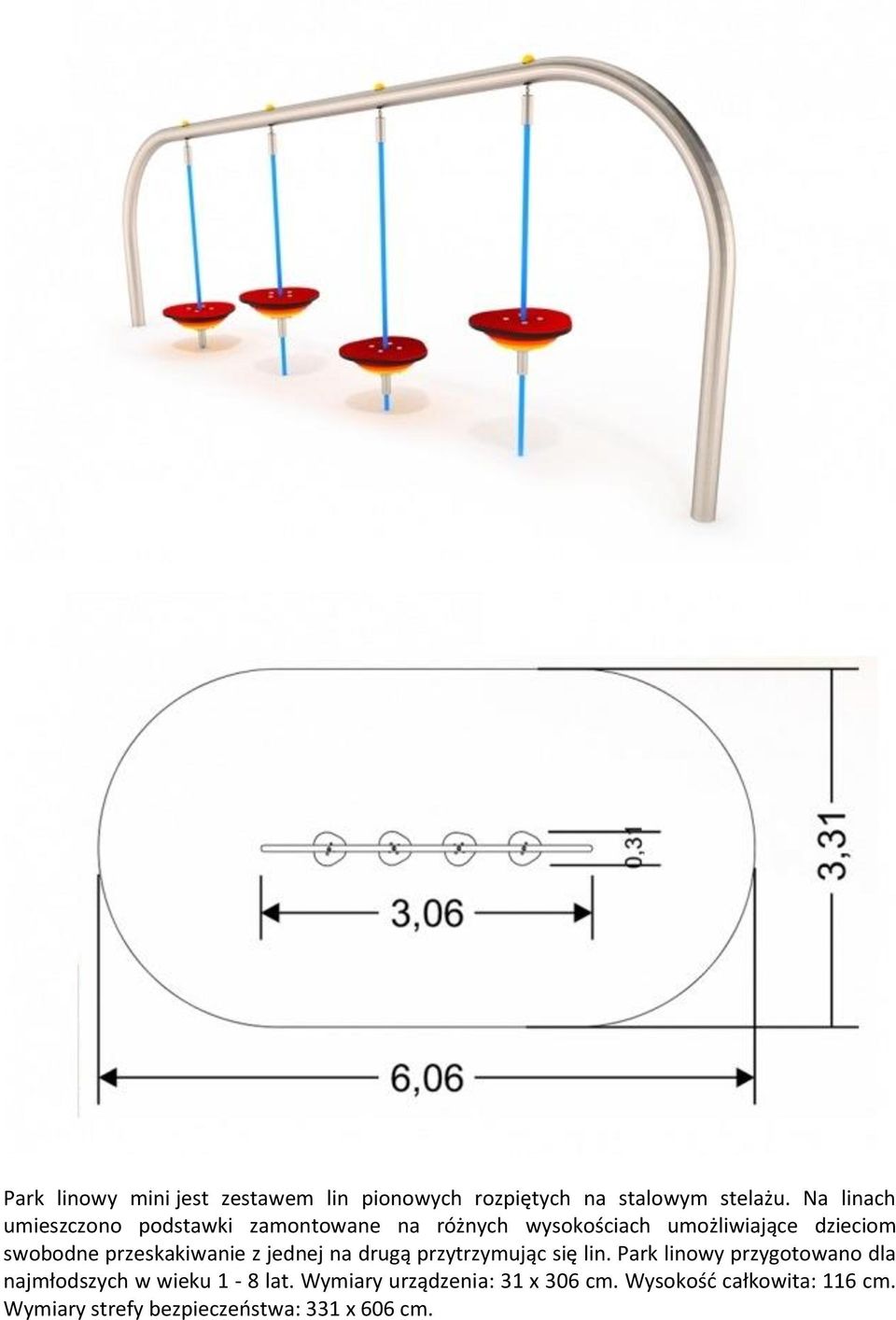

6 Park linowy mini jest zestawem lin pionowych rozpiętych na stalowym stelażu. Na linach umieszczono podstawki zamontowane na różnych wysokościach umożliwiające dzieciom swobodne przeskakiwanie z jednej na drugą przytrzymując się lin. Park linowy przygotowano dla najmłodszych w wieku 1-8 lat. Wymiary urządzenia: 31 x 306 cm. Wysokość całkowita: 116 cm. Wymiary strefy bezpieczeństwa: 331 x 606 cm.

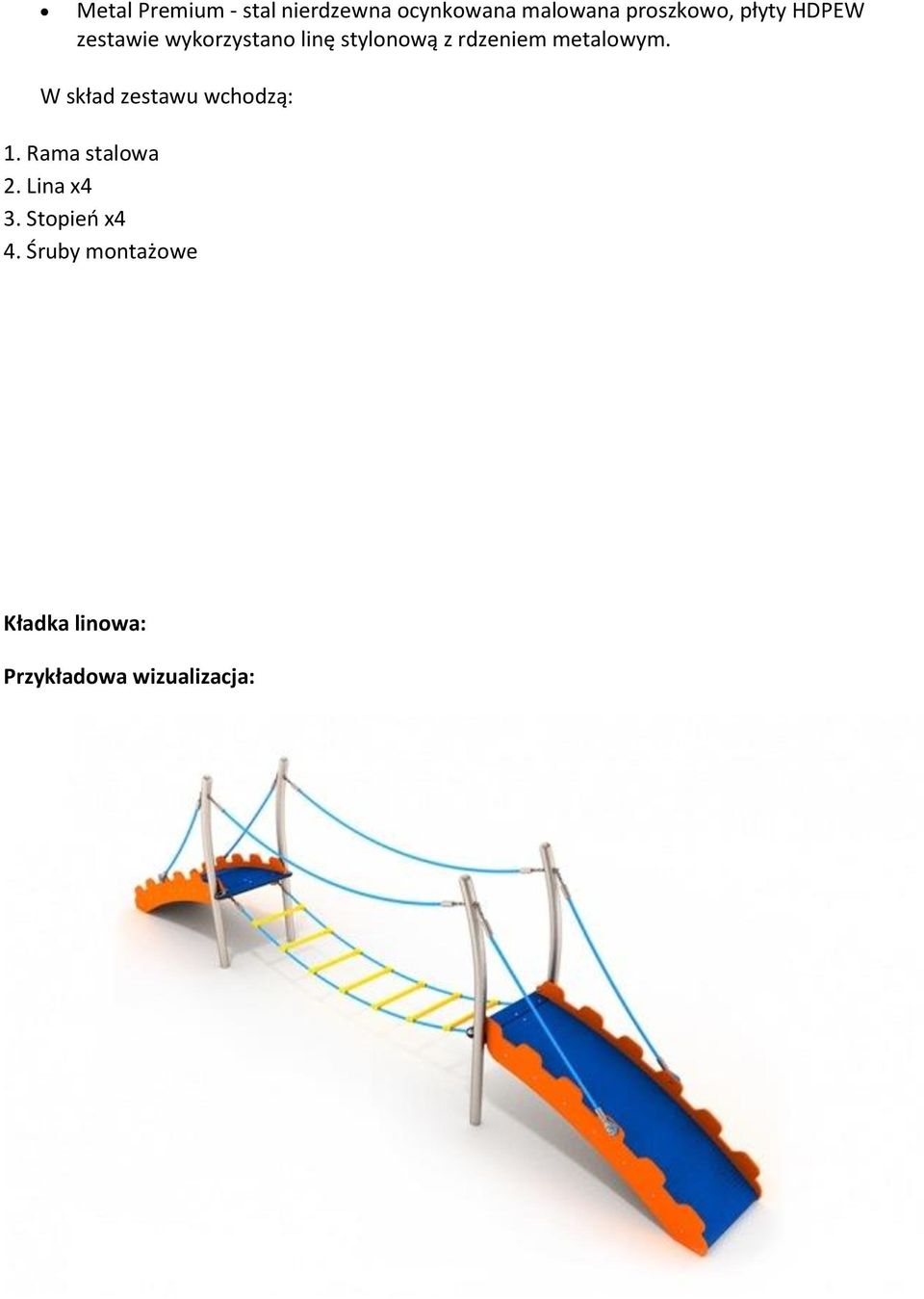

7 Metal Premium - stal nierdzewna ocynkowana malowana proszkowo, płyty HDPEW zestawie wykorzystano linę stylonową z rdzeniem metalowym. W skład zestawu wchodzą: 1. Rama stalowa 2. Lina x4 3. Stopień x4 4. Śruby montażowe Kładka linowa: Przykładowa wizualizacja:

8 Kładka linowa, umieszczona na wysokości ok. 60 cm pomiędzy dwoma kładkami skośnymi, pozwoli najmłodszym na przeprawę pełną przygód, rozwijając zmysł równowagi i ogólną sprawność fizyczną, zachęcając do ciągłego pogłębiania swoich umiejętności w tym względzie. Zestaw jest przeznaczony dla dzieci w wieku od 3 do 12 lat. Wymiary urządzenia: 66 x 530 cm. Wysokość całkowita: 144 cm. Wymiary strefy bezpieczeństwa: 366 x 830 cm. Tablica do rysowania: Przykładowa wizualizacja:

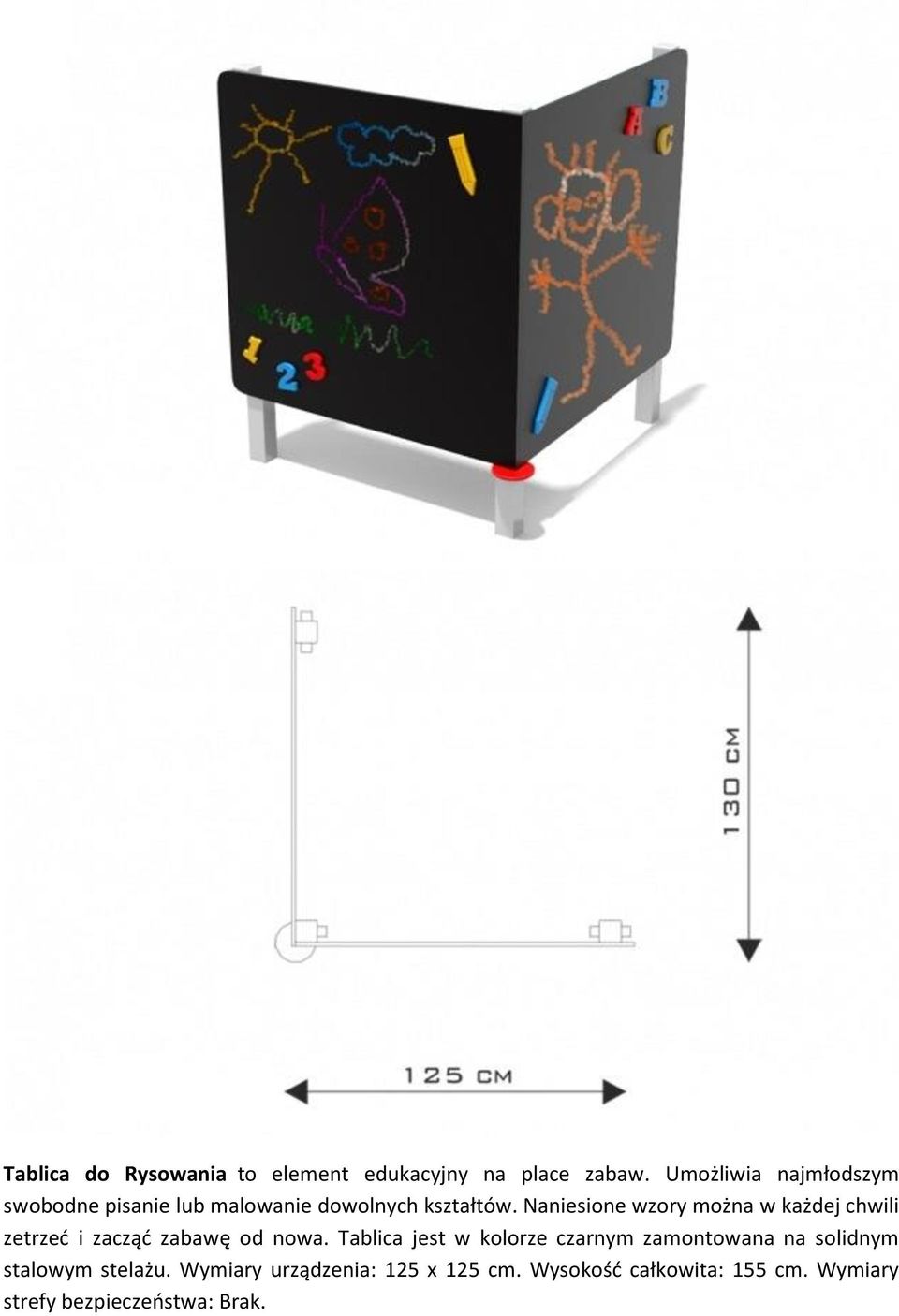

9 Tablica do Rysowania to element edukacyjny na place zabaw. Umożliwia najmłodszym swobodne pisanie lub malowanie dowolnych kształtów. Naniesione wzory można w każdej chwili zetrzeć i zacząć zabawę od nowa. Tablica jest w kolorze czarnym zamontowana na solidnym stalowym stelażu. Wymiary urządzenia: 125 x 125 cm. Wysokość całkowita: 155 cm. Wymiary strefy bezpieczeństwa: Brak.
