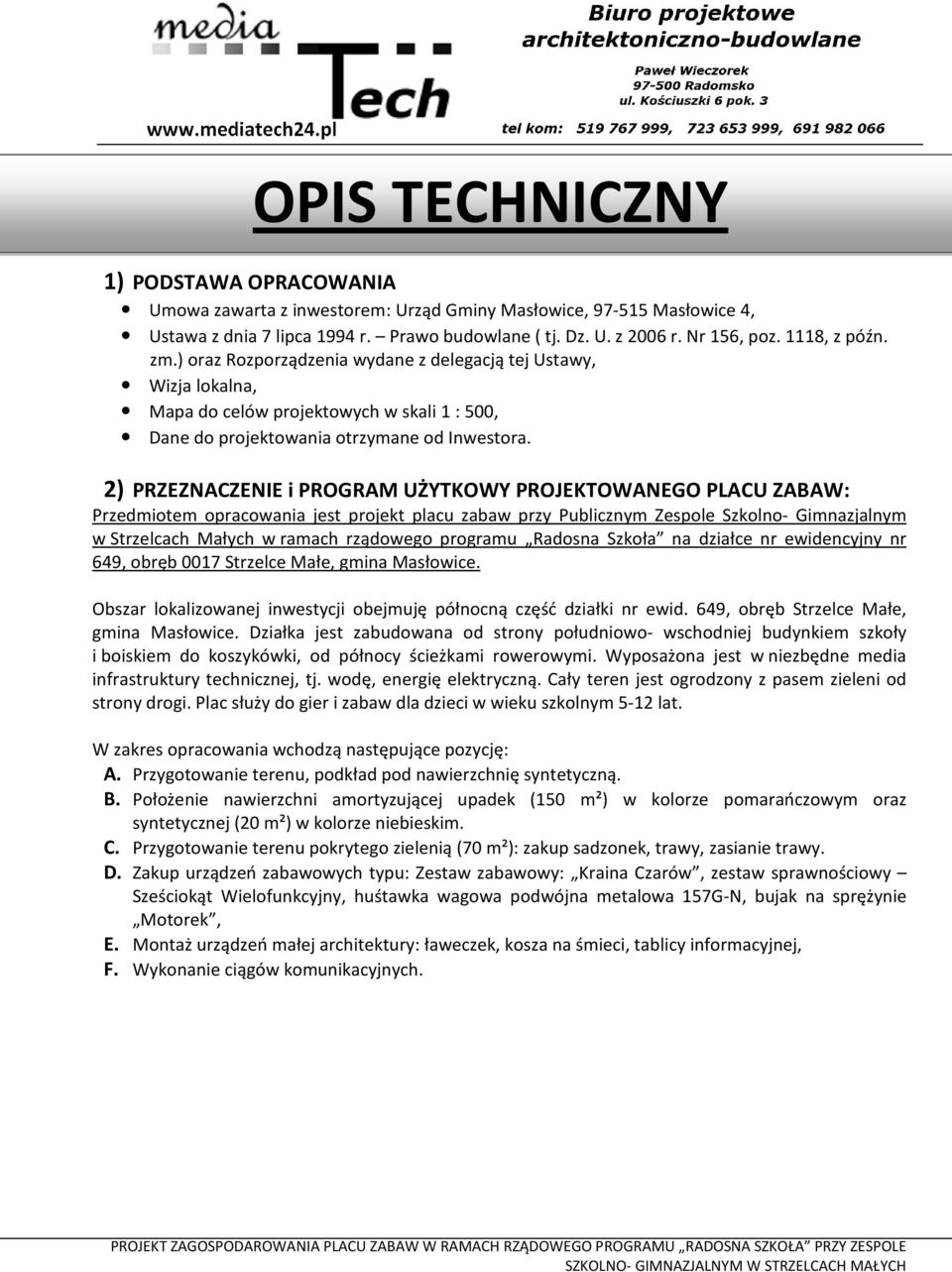

1 OPIS TECHNICZNY OPIS TECHNICZNY 1) PODSTAWA OPRACOWANIA Umowa zawarta z inwestorem: Urząd Gminy Masłowice, Masłowice 4, Ustawa z dnia 7 lipca 1994 r. Prawo budowlane ( tj. Dz. U. z 2006 r. Nr 156, poz. 1118, z późn. zm.) oraz Rozporządzenia wydane z delegacją tej Ustawy, Wizja lokalna, Mapa do celów projektowych w skali 1 : 500, Dane do projektowania otrzymane od Inwestora. 2) PRZEZNACZENIE i PROGRAM UŻYTKOWY PROJEKTOWANEGO PLACU ZABAW: Przedmiotem opracowania jest projekt placu zabaw przy Publicznym Zespole Szkolno- Gimnazjalnym w Strzelcach Małych w ramach rządowego programu Radosna Szkoła na działce nr ewidencyjny nr 649, obręb 0017 Strzelce Małe, gmina Masłowice. Obszar lokalizowanej inwestycji obejmuję północną część działki nr ewid. 649, obręb Strzelce Małe, gmina Masłowice. Działka jest zabudowana od strony południowo- wschodniej budynkiem szkoły i boiskiem do koszykówki, od północy ścieżkami rowerowymi. Wyposażona jest w niezbędne media infrastruktury technicznej, tj. wodę, energię elektryczną. Cały teren jest ogrodzony z pasem zieleni od strony drogi. Plac służy do gier i zabaw dla dzieci w wieku szkolnym 5-12 lat. W zakres opracowania wchodzą następujące pozycję: A. Przygotowanie terenu, podkład pod nawierzchnię syntetyczną. B. Położenie nawierzchni amortyzującej upadek (150 m²) w kolorze pomarańczowym oraz syntetycznej (20 m²) w kolorze niebieskim. C. Przygotowanie terenu pokrytego zielenią (70 m²): zakup sadzonek, trawy, zasianie trawy. D. Zakup urządzeń zabawowych typu: Zestaw zabawowy: Kraina Czarów, zestaw sprawnościowy Sześciokąt Wielofunkcyjny, huśtawka wagowa podwójna metalowa 157G-N, bujak na sprężynie Motorek, E. Montaż urządzeń małej architektury: ławeczek, kosza na śmieci, tablicy informacyjnej, F. Wykonanie ciągów komunikacyjnych.

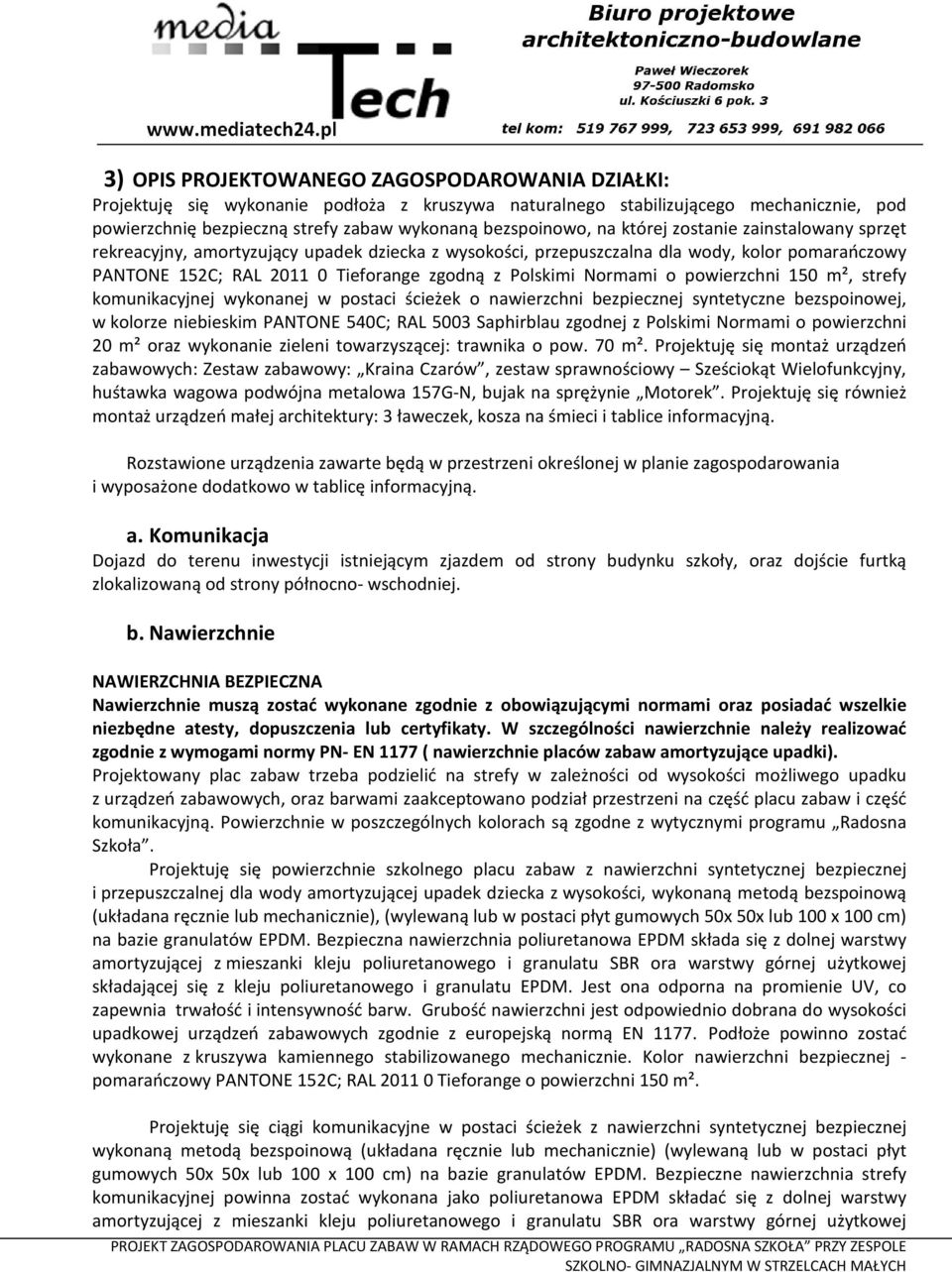

2 3) OPIS PROJEKTOWANEGO ZAGOSPODAROWANIA DZIAŁKI: Projektuję się wykonanie podłoża z kruszywa naturalnego stabilizującego mechanicznie, pod powierzchnię bezpieczną strefy zabaw wykonaną bezspoinowo, na której zostanie zainstalowany sprzęt rekreacyjny, amortyzujący upadek dziecka z wysokości, przepuszczalna dla wody, kolor pomarańczowy PANTONE 152C; RAL Tieforange zgodną z Polskimi Normami o powierzchni 150 m², strefy komunikacyjnej wykonanej w postaci ścieżek o nawierzchni bezpiecznej syntetyczne bezspoinowej, w kolorze niebieskim PANTONE 540C; RAL 5003 Saphirblau zgodnej z Polskimi Normami o powierzchni 20 m² oraz wykonanie zieleni towarzyszącej: trawnika o pow. 70 m². Projektuję się montaż urządzeń zabawowych: Zestaw zabawowy: Kraina Czarów, zestaw sprawnościowy Sześciokąt Wielofunkcyjny, huśtawka wagowa podwójna metalowa 157G-N, bujak na sprężynie Motorek. Projektuję się również montaż urządzeń małej architektury: 3 ławeczek, kosza na śmieci i tablice informacyjną. Rozstawione urządzenia zawarte będą w przestrzeni określonej w planie zagospodarowania i wyposażone dodatkowo w tablicę informacyjną. a. Komunikacja Dojazd do terenu inwestycji istniejącym zjazdem od strony budynku szkoły, oraz dojście furtką zlokalizowaną od strony północno- wschodniej. b. Nawierzchnie NAWIERZCHNIA BEZPIECZNA Nawierzchnie muszą zostać wykonane zgodnie z obowiązującymi normami oraz posiadać wszelkie niezbędne atesty, dopuszczenia lub certyfikaty. W szczególności nawierzchnie należy realizować zgodnie z wymogami normy PN- EN 1177 ( nawierzchnie placów zabaw amortyzujące upadki). Projektowany plac zabaw trzeba podzielić na strefy w zależności od wysokości możliwego upadku z urządzeń zabawowych, oraz barwami zaakceptowano podział przestrzeni na część placu zabaw i część komunikacyjną. Powierzchnie w poszczególnych kolorach są zgodne z wytycznymi programu Radosna Szkoła. Projektuję się powierzchnie szkolnego placu zabaw z nawierzchni syntetycznej bezpiecznej i przepuszczalnej dla wody amortyzującej upadek dziecka z wysokości, wykonaną metodą bezspoinową (układana ręcznie lub mechanicznie), (wylewaną lub w postaci płyt gumowych 50x 50x lub 100 x 100 cm) na bazie granulatów EPDM. Bezpieczna nawierzchnia poliuretanowa EPDM składa się z dolnej warstwy amortyzującej z mieszanki kleju poliuretanowego i granulatu SBR ora warstwy górnej użytkowej składającej się z kleju poliuretanowego i granulatu EPDM. Jest ona odporna na promienie UV, co zapewnia trwałość i intensywność barw. Grubość nawierzchni jest odpowiednio dobrana do wysokości upadkowej urządzeń zabawowych zgodnie z europejską normą EN Podłoże powinno zostać wykonane z kruszywa kamiennego stabilizowanego mechanicznie. Kolor nawierzchni bezpiecznej - pomarańczowy PANTONE 152C; RAL Tieforange o powierzchni 150 m². Projektuję się ciągi komunikacyjne w postaci ścieżek z nawierzchni syntetycznej bezpiecznej wykonaną metodą bezspoinową (układana ręcznie lub mechanicznie) (wylewaną lub w postaci płyt gumowych 50x 50x lub 100 x 100 cm) na bazie granulatów EPDM. Bezpieczne nawierzchnia strefy komunikacyjnej powinna zostać wykonana jako poliuretanowa EPDM składać się z dolnej warstwy amortyzującej z mieszanki kleju poliuretanowego i granulatu SBR ora warstwy górnej użytkowej

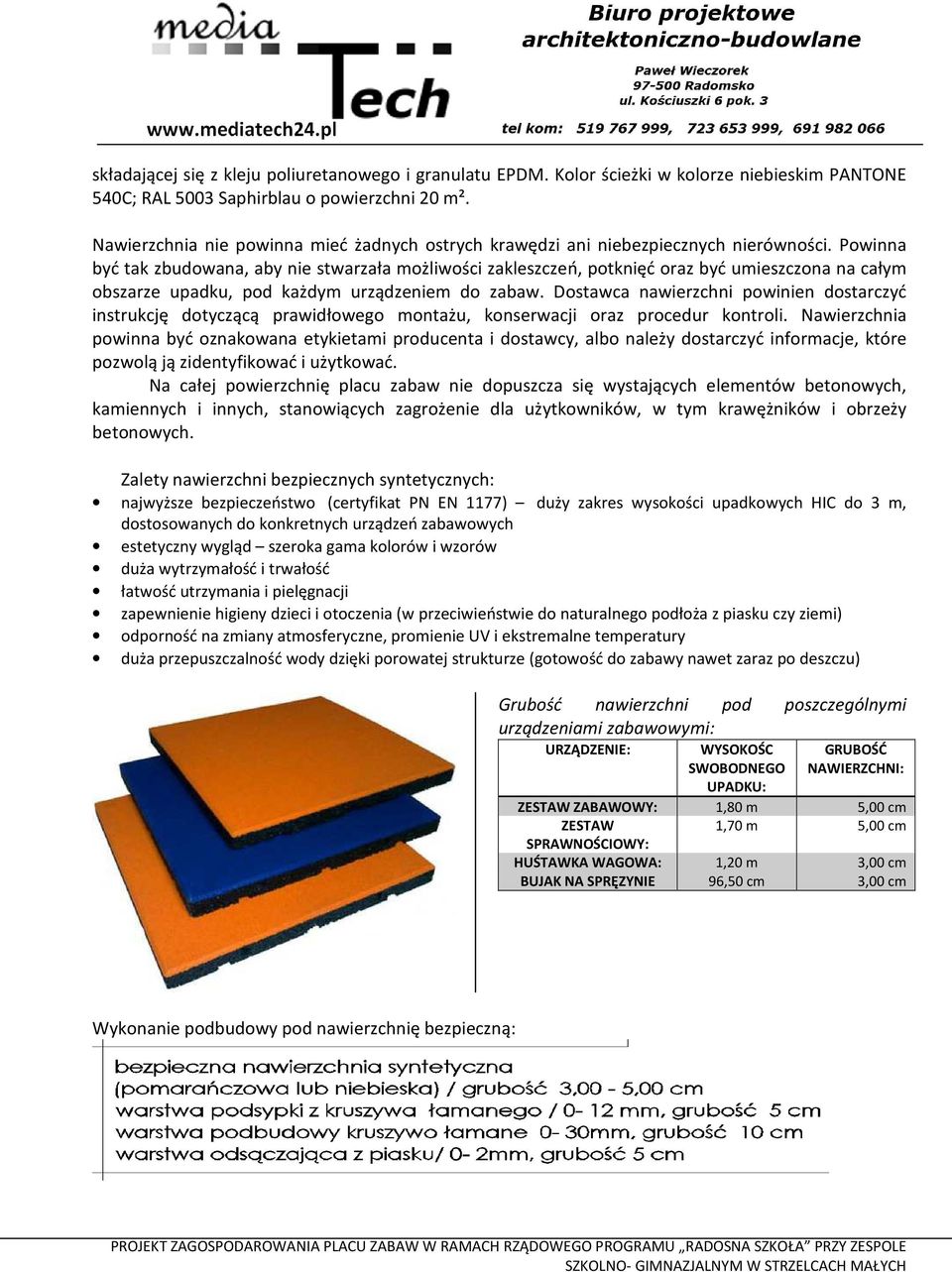

3 składającej się z kleju poliuretanowego i granulatu EPDM. Kolor ścieżki w kolorze niebieskim PANTONE 540C; RAL 5003 Saphirblau o powierzchni 20 m². Nawierzchnia nie powinna mieć żadnych ostrych krawędzi ani niebezpiecznych nierówności. Powinna być tak zbudowana, aby nie stwarzała możliwości zakleszczeń, potknięć oraz być umieszczona na całym obszarze upadku, pod każdym urządzeniem do zabaw. Dostawca nawierzchni powinien dostarczyć instrukcję dotyczącą prawidłowego montażu, konserwacji oraz procedur kontroli. Nawierzchnia powinna być oznakowana etykietami producenta i dostawcy, albo należy dostarczyć informacje, które pozwolą ją zidentyfikować i użytkować. Na całej powierzchnię placu zabaw nie dopuszcza się wystających elementów betonowych, kamiennych i innych, stanowiących zagrożenie dla użytkowników, w tym krawężników i obrzeży betonowych. Zalety nawierzchni bezpiecznych syntetycznych: najwyższe bezpieczeństwo (certyfikat PN EN 1177) duży zakres wysokości upadkowych HIC do 3 m, dostosowanych do konkretnych urządzeń zabawowych estetyczny wygląd szeroka gama kolorów i wzorów duża wytrzymałość i trwałość łatwość utrzymania i pielęgnacji zapewnienie higieny dzieci i otoczenia (w przeciwieństwie do naturalnego podłoża z piasku czy ziemi) odporność na zmiany atmosferyczne, promienie UV i ekstremalne temperatury duża przepuszczalność wody dzięki porowatej strukturze (gotowość do zabawy nawet zaraz po deszczu) Grubość nawierzchni pod poszczególnymi urządzeniami zabawowymi: URZĄDZENIE: WYSOKOŚC SWOBODNEGO UPADKU: GRUBOŚĆ NAWIERZCHNI: ZESTAW ZABAWOWY: 1,80 m 5,00 cm ZESTAW 1,70 m 5,00 cm SPRAWNOŚCIOWY: HUŚTAWKA WAGOWA: 1,20 m 3,00 cm BUJAK NA SPRĘZYNIE 96,50 cm 3,00 cm Wykonanie podbudowy pod nawierzchnię bezpieczną:

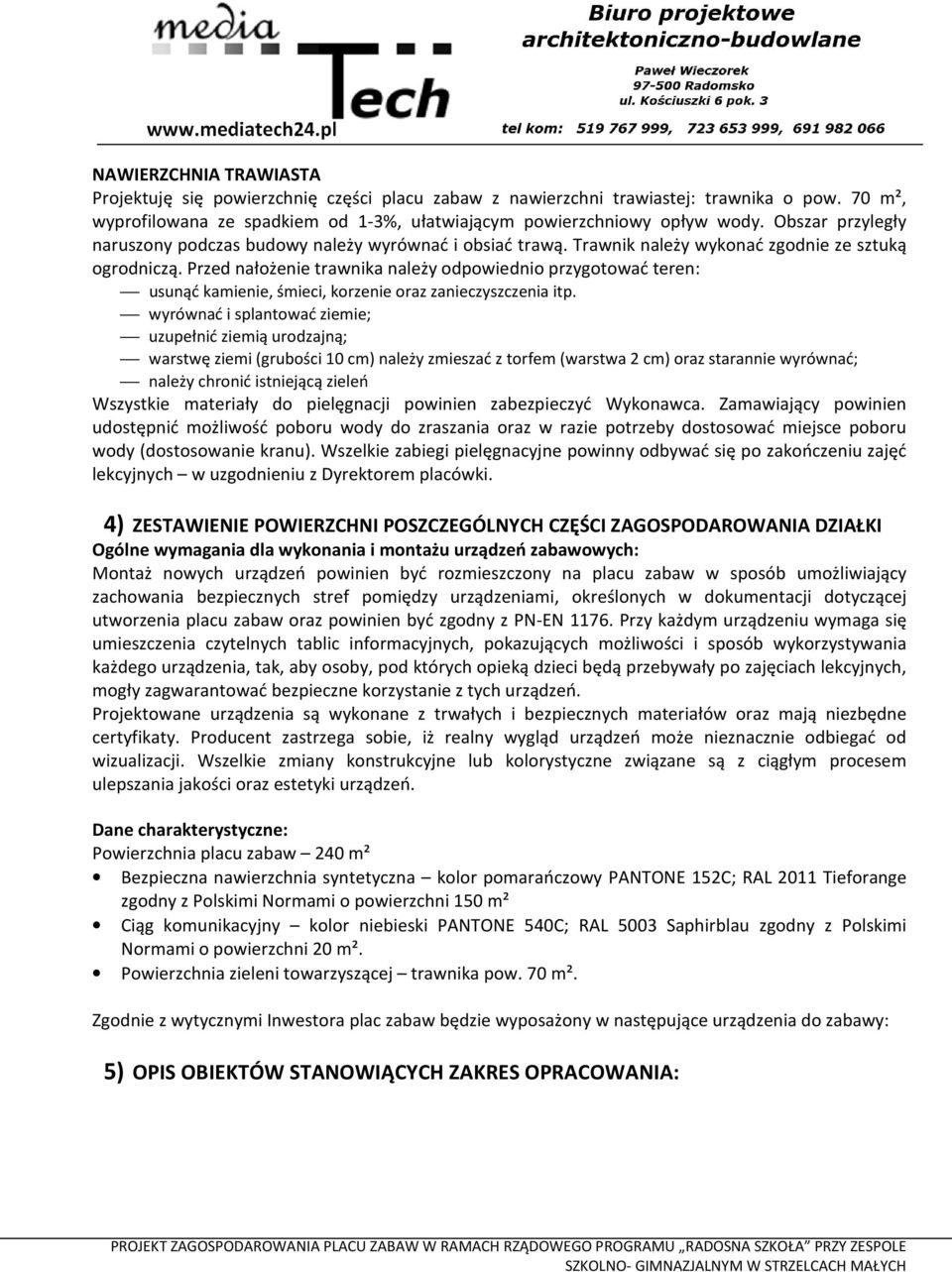

4 NAWIERZCHNIA TRAWIASTA Projektuję się powierzchnię części placu zabaw z nawierzchni trawiastej: trawnika o pow. 70 m², wyprofilowana ze spadkiem od 1-3%, ułatwiającym powierzchniowy opływ wody. Obszar przyległy naruszony podczas budowy należy wyrównać i obsiać trawą. Trawnik należy wykonać zgodnie ze sztuką ogrodniczą. Przed nałożenie trawnika należy odpowiednio przygotować teren: usunąć kamienie, śmieci, korzenie oraz zanieczyszczenia itp. wyrównać i splantować ziemie; uzupełnić ziemią urodzajną; warstwę ziemi (grubości 10 cm) należy zmieszać z torfem (warstwa 2 cm) oraz starannie wyrównać; należy chronić istniejącą zieleń Wszystkie materiały do pielęgnacji powinien zabezpieczyć Wykonawca. Zamawiający powinien udostępnić możliwość poboru wody do zraszania oraz w razie potrzeby dostosować miejsce poboru wody (dostosowanie kranu). Wszelkie zabiegi pielęgnacyjne powinny odbywać się po zakończeniu zajęć lekcyjnych w uzgodnieniu z Dyrektorem placówki. 4) ZESTAWIENIE POWIERZCHNI POSZCZEGÓLNYCH CZĘŚCI ZAGOSPODAROWANIA DZIAŁKI Ogólne wymagania dla wykonania i montażu urządzeń zabawowych: Montaż nowych urządzeń powinien być rozmieszczony na placu zabaw w sposób umożliwiający zachowania bezpiecznych stref pomiędzy urządzeniami, określonych w dokumentacji dotyczącej utworzenia placu zabaw oraz powinien być zgodny z PN-EN Przy każdym urządzeniu wymaga się umieszczenia czytelnych tablic informacyjnych, pokazujących możliwości i sposób wykorzystywania każdego urządzenia, tak, aby osoby, pod których opieką dzieci będą przebywały po zajęciach lekcyjnych, mogły zagwarantować bezpieczne korzystanie z tych urządzeń. Projektowane urządzenia są wykonane z trwałych i bezpiecznych materiałów oraz mają niezbędne certyfikaty. Producent zastrzega sobie, iż realny wygląd urządzeń może nieznacznie odbiegać od wizualizacji. Wszelkie zmiany konstrukcyjne lub kolorystyczne związane są z ciągłym procesem ulepszania jakości oraz estetyki urządzeń. Dane charakterystyczne: Powierzchnia placu zabaw 240 m² Bezpieczna nawierzchnia syntetyczna kolor pomarańczowy PANTONE 152C; RAL 2011 Tieforange zgodny z Polskimi Normami o powierzchni 150 m² Ciąg komunikacyjny kolor niebieski PANTONE 540C; RAL 5003 Saphirblau zgodny z Polskimi Normami o powierzchni 20 m². Powierzchnia zieleni towarzyszącej trawnika pow. 70 m². Zgodnie z wytycznymi Inwestora plac zabaw będzie wyposażony w następujące urządzenia do zabawy: 5) OPIS OBIEKTÓW STANOWIĄCYCH ZAKRES OPRACOWANIA:

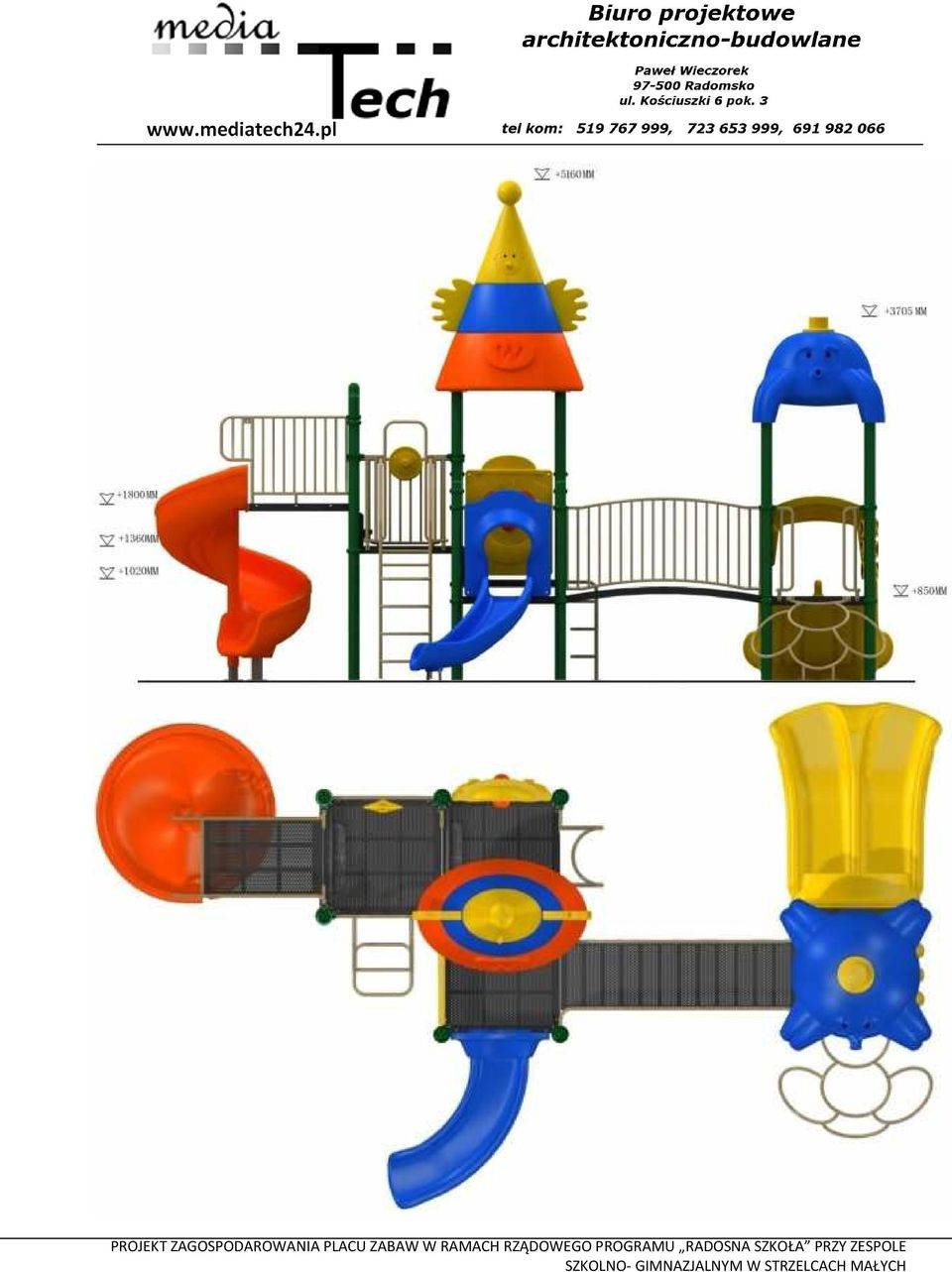

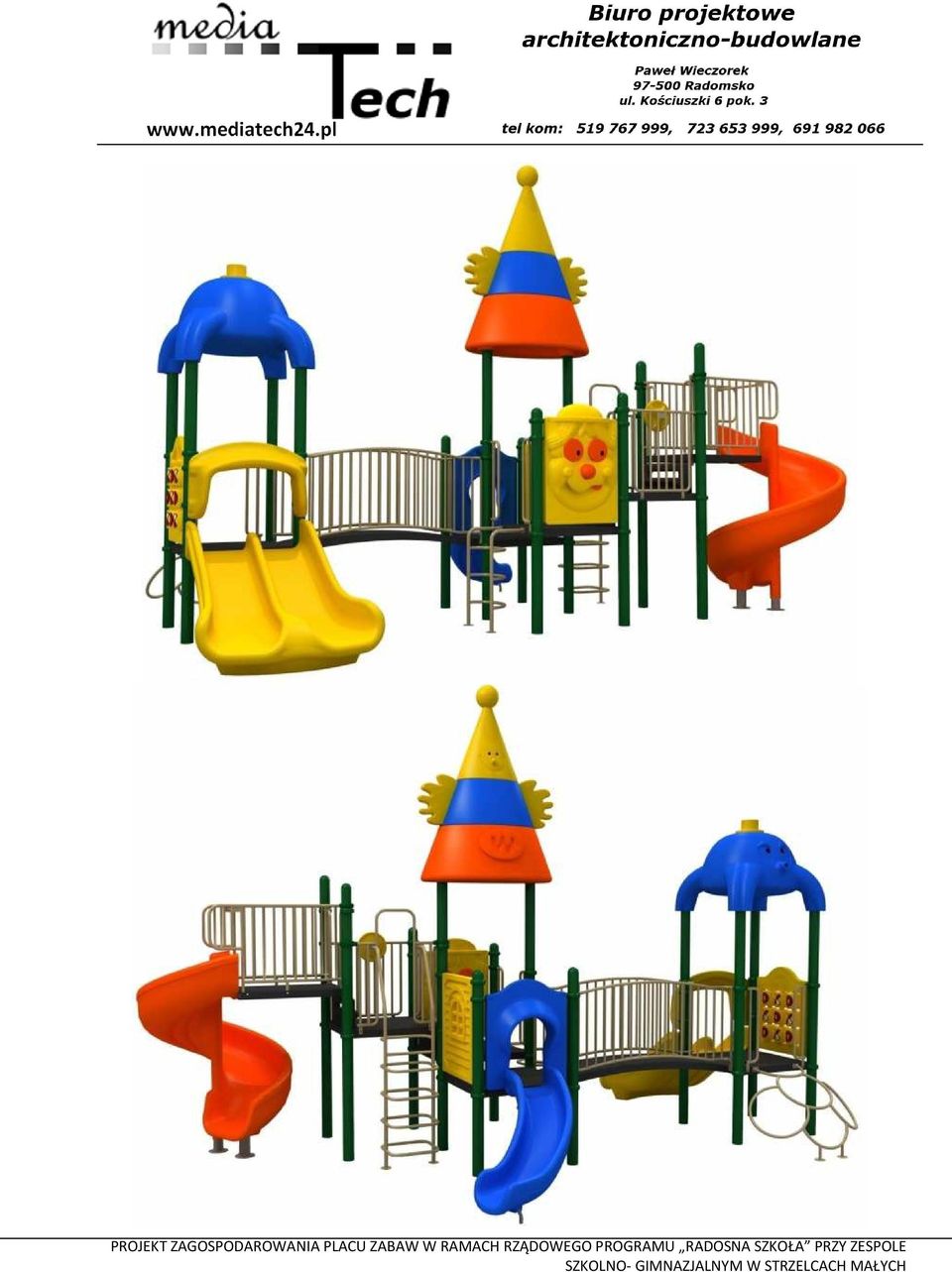

5 A. ZESTAW ZABAWOWY KRAINA CZARÓW o DANE TECHNICZNE: powierzchnia strefy bezpieczeństwa: 70,3 m², wymiary strefy bezpieczeństwa: 11,80 cm x 8,14 m, wymiary zestawu (dł. x szer. x wys.): 8,16 m x 5m x 5,16 m, maksymalna wysokość upadku: 1,80 m, przeznaczony dla dzieci w wieku: 5-12 lat, rekomendowana ilość dzieci: 11 waga spakowanego urządzenia: 2180 kg o ELEMENTY ZESTAWU: 12 x słup nośny, 4 x podest kwadratowy, 1 x daszek Klaun 1 x daszek Ośmiorniczka, 1 x panel z grą kółko o krzyżyk, 1 x panel z okienkiem, 1 x panel z motywem, 1 x barierka z kierownicą, 1 x zjeżdżalnia prawoskrętna wys.: 0,85 m. 1 x zjeżdżalnia dwutorowa wys.: 0,85 m.

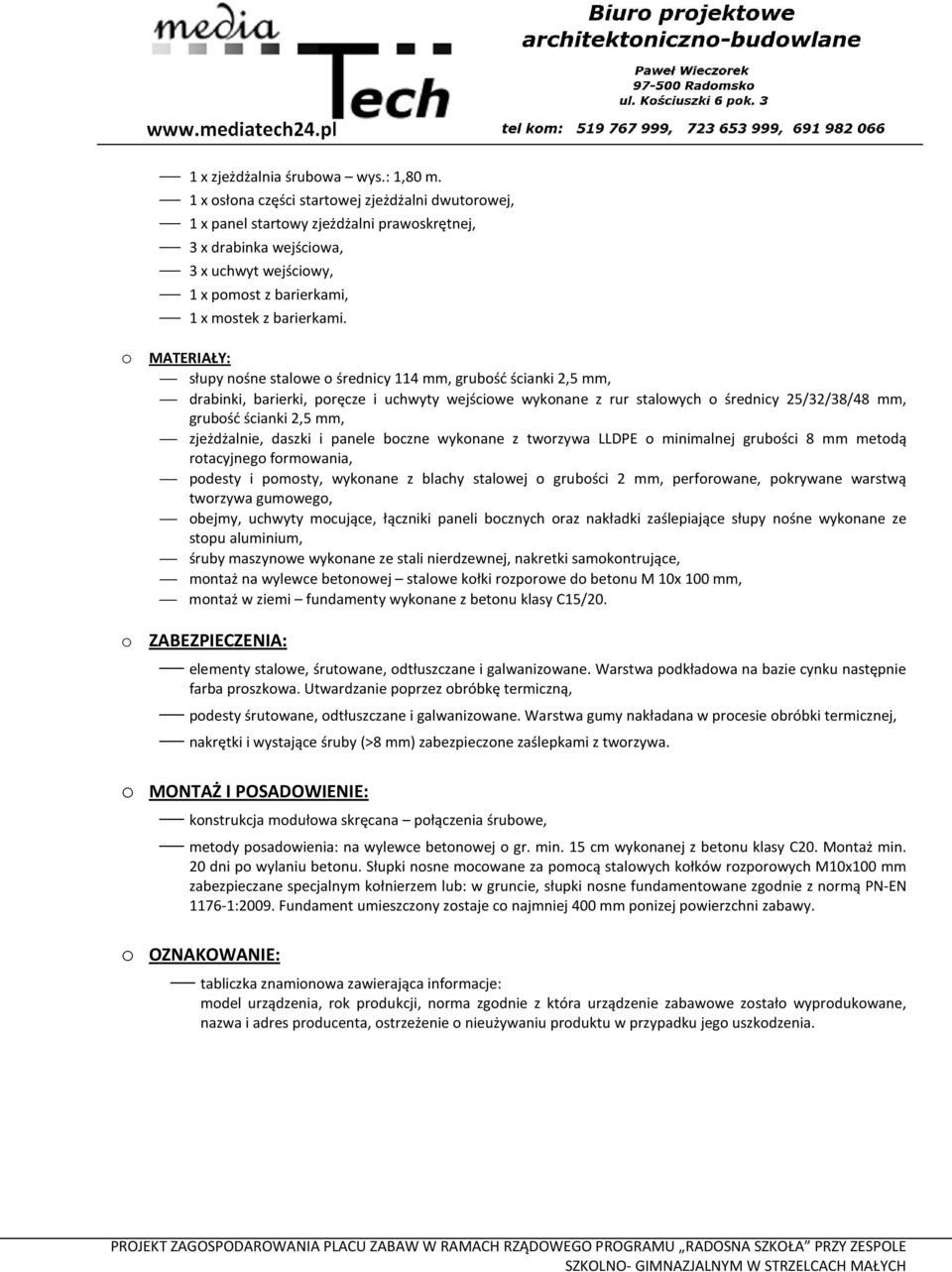

6 1 x zjeżdżalnia śrubowa wys.: 1,80 m. 1 x osłona części startowej zjeżdżalni dwutorowej, 1 x panel startowy zjeżdżalni prawoskrętnej, 3 x drabinka wejściowa, 3 x uchwyt wejściowy, 1 x pomost z barierkami, 1 x mostek z barierkami. o MATERIAŁY: słupy nośne stalowe o średnicy 114 mm, grubość ścianki 2,5 mm, drabinki, barierki, poręcze i uchwyty wejściowe wykonane z rur stalowych o średnicy 25/32/38/48 mm, grubość ścianki 2,5 mm, zjeżdżalnie, daszki i panele boczne wykonane z tworzywa LLDPE o minimalnej grubości 8 mm metodą rotacyjnego formowania, podesty i pomosty, wykonane z blachy stalowej o grubości 2 mm, perforowane, pokrywane warstwą tworzywa gumowego, obejmy, uchwyty mocujące, łączniki paneli bocznych oraz nakładki zaślepiające słupy nośne wykonane ze stopu aluminium, śruby maszynowe wykonane ze stali nierdzewnej, nakretki samokontrujące, montaż na wylewce betonowej stalowe kołki rozporowe do betonu M 10x 100 mm, montaż w ziemi fundamenty wykonane z betonu klasy C15/20. o ZABEZPIECZENIA: elementy stalowe, śrutowane, odtłuszczane i galwanizowane. Warstwa podkładowa na bazie cynku następnie farba proszkowa. Utwardzanie poprzez obróbkę termiczną, podesty śrutowane, odtłuszczane i galwanizowane. Warstwa gumy nakładana w procesie obróbki termicznej, nakrętki i wystające śruby (>8 mm) zabezpieczone zaślepkami z tworzywa. o MONTAŻ I POSADOWIENIE: konstrukcja modułowa skręcana połączenia śrubowe, metody posadowienia: na wylewce betonowej o gr. min. 15 cm wykonanej z betonu klasy C20. Montaż min. 20 dni po wylaniu betonu. Słupki nosne mocowane za pomocą stalowych kołków rozporowych M10x100 mm zabezpieczane specjalnym kołnierzem lub: w gruncie, słupki nosne fundamentowane zgodnie z normą PN-EN :2009. Fundament umieszczony zostaje co najmniej 400 mm ponizej powierzchni zabawy. o OZNAKOWANIE: tabliczka znamionowa zawierająca informacje: model urządzenia, rok produkcji, norma zgodnie z która urządzenie zabawowe zostało wyprodukowane, nazwa i adres producenta, ostrzeżenie o nieużywaniu produktu w przypadku jego uszkodzenia.

7

8

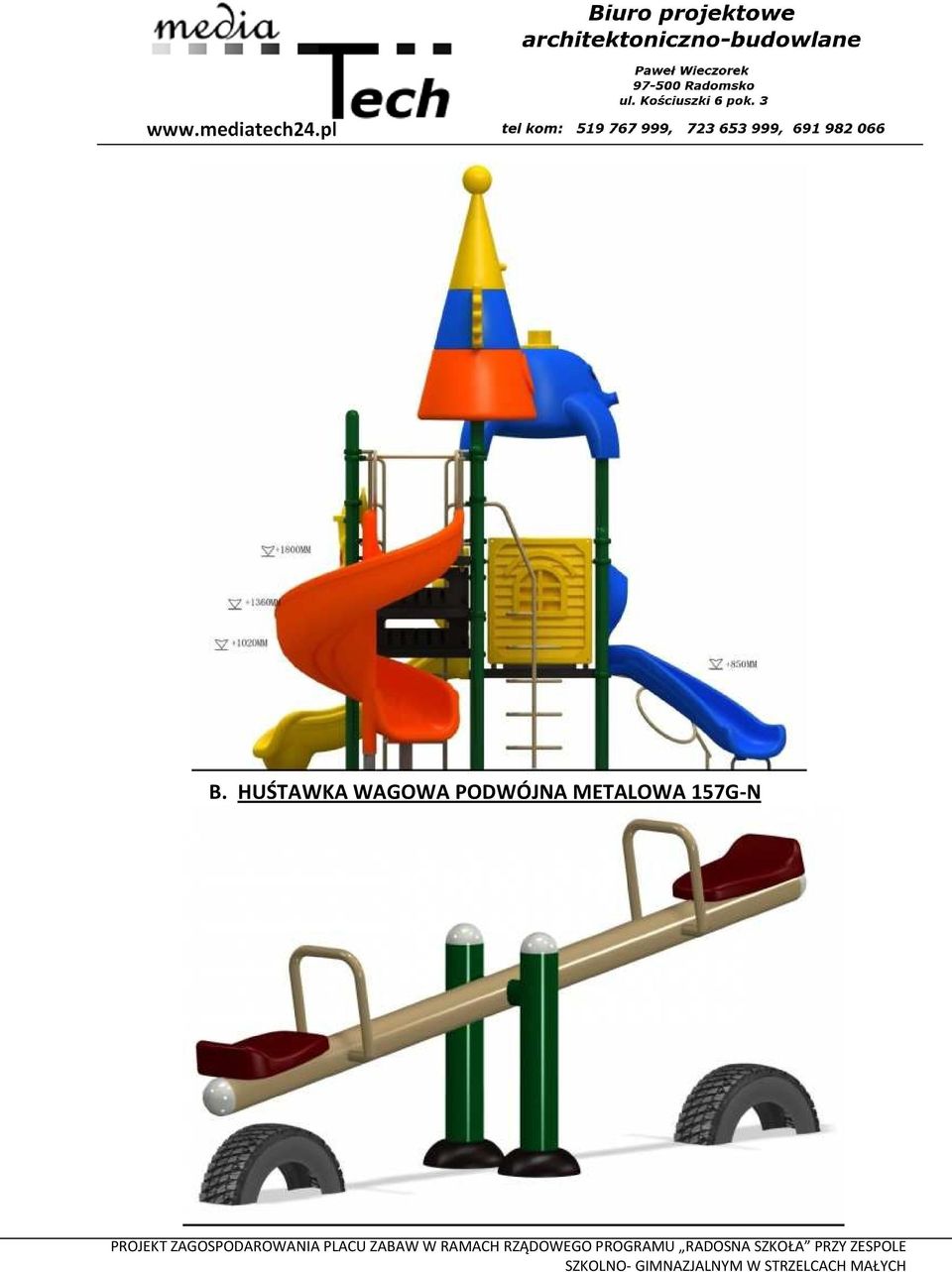

9 B. HUŚTAWKA WAGOWA PODWÓJNA METALOWA 157G-N

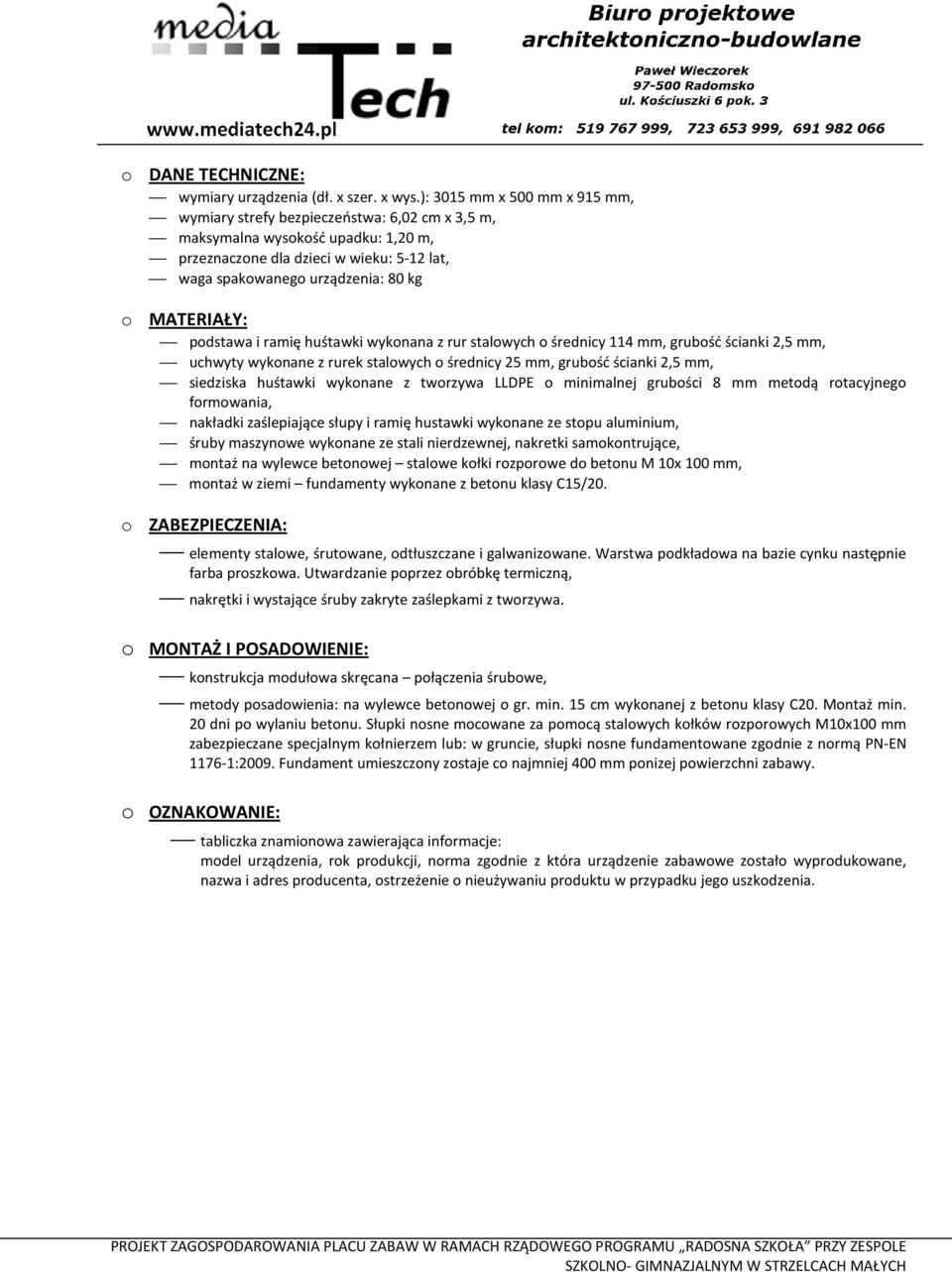

10 o DANE TECHNICZNE: wymiary urządzenia (dł. x szer. x wys.): 3015 mm x 500 mm x 915 mm, wymiary strefy bezpieczeństwa: 6,02 cm x 3,5 m, maksymalna wysokość upadku: 1,20 m, przeznaczone dla dzieci w wieku: 5-12 lat, waga spakowanego urządzenia: 80 kg o MATERIAŁY: podstawa i ramię huśtawki wykonana z rur stalowych o średnicy 114 mm, grubość ścianki 2,5 mm, uchwyty wykonane z rurek stalowych o średnicy 25 mm, grubość ścianki 2,5 mm, siedziska huśtawki wykonane z tworzywa LLDPE o minimalnej grubości 8 mm metodą rotacyjnego formowania, nakładki zaślepiające słupy i ramię hustawki wykonane ze stopu aluminium, śruby maszynowe wykonane ze stali nierdzewnej, nakretki samokontrujące, montaż na wylewce betonowej stalowe kołki rozporowe do betonu M 10x 100 mm, montaż w ziemi fundamenty wykonane z betonu klasy C15/20. o ZABEZPIECZENIA: elementy stalowe, śrutowane, odtłuszczane i galwanizowane. Warstwa podkładowa na bazie cynku następnie farba proszkowa. Utwardzanie poprzez obróbkę termiczną, nakrętki i wystające śruby zakryte zaślepkami z tworzywa. o MONTAŻ I POSADOWIENIE: konstrukcja modułowa skręcana połączenia śrubowe, metody posadowienia: na wylewce betonowej o gr. min. 15 cm wykonanej z betonu klasy C20. Montaż min. 20 dni po wylaniu betonu. Słupki nosne mocowane za pomocą stalowych kołków rozporowych M10x100 mm zabezpieczane specjalnym kołnierzem lub: w gruncie, słupki nosne fundamentowane zgodnie z normą PN-EN :2009. Fundament umieszczony zostaje co najmniej 400 mm ponizej powierzchni zabawy. o OZNAKOWANIE: tabliczka znamionowa zawierająca informacje: model urządzenia, rok produkcji, norma zgodnie z która urządzenie zabawowe zostało wyprodukowane, nazwa i adres producenta, ostrzeżenie o nieużywaniu produktu w przypadku jego uszkodzenia.

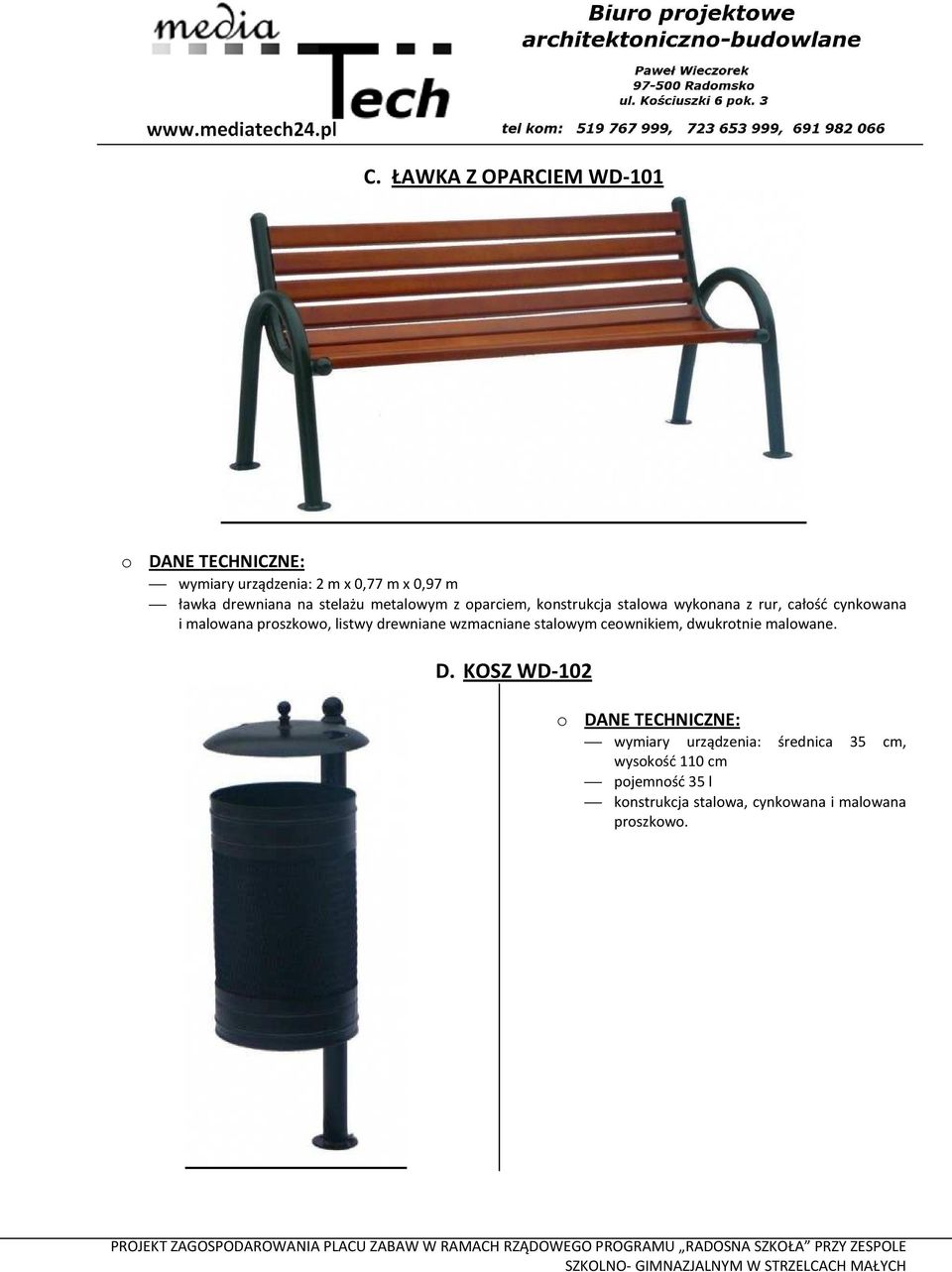

11 C. ŁAWKA Z OPARCIEM WD-101 o DANE TECHNICZNE: wymiary urządzenia: 2 m x 0,77 m x 0,97 m ławka drewniana na stelażu metalowym z oparciem, konstrukcja stalowa wykonana z rur, całość cynkowana i malowana proszkowo, listwy drewniane wzmacniane stalowym ceownikiem, dwukrotnie malowane. D. KOSZ WD-102 o DANE TECHNICZNE: wymiary urządzenia: średnica 35 cm, wysokość 110 cm pojemność 35 l konstrukcja stalowa, cynkowana i malowana proszkowo.

12 E. BUJAK NA SPRĘŻYNIE MOTOREK o DANE TECHNICZNE: wymiary urządzenia (dł. x szer. x wys.): 860 x 275 x 965 mm, wymiary strefy bezpieczeństwa: 3,86 m x 3,28 m, maksymalna wysokość upadku: 965 mm, przeznaczone dla dzieci w wieku: 3-7 lat, maksymalne obciążenie urządzenia: 25 kg, waga spakowanego urządzenia: 20 kg o MATERIAŁY: sprężyna stalowa średnica 18 cm, całość wykonana z tworzywa HDPE, o grubości 15 mm, śruby maszynowe wykonane ze stali nierdzewnej, nakretki samokontrujące, montaż na wylewce betonowej stalowe kołki rozporowe do betonu M 10x 100 mm, montaż w ziemi fundamenty wykonane z betonu klasy C15/20. o ZABEZPIECZENIA: elementy stalowe, śrutowane, odtłuszczane i galwanizowane. Warstwa podkładowa na bazie cynku następnie farba proszkowa. Utwardzanie poprzez obróbkę termiczną, nakrętki i wystające śruby zakryte zaślepkami z tworzywa. o MONTAŻ I POSADOWIENIE: wyrób gotowy, nie wymagający montażu,

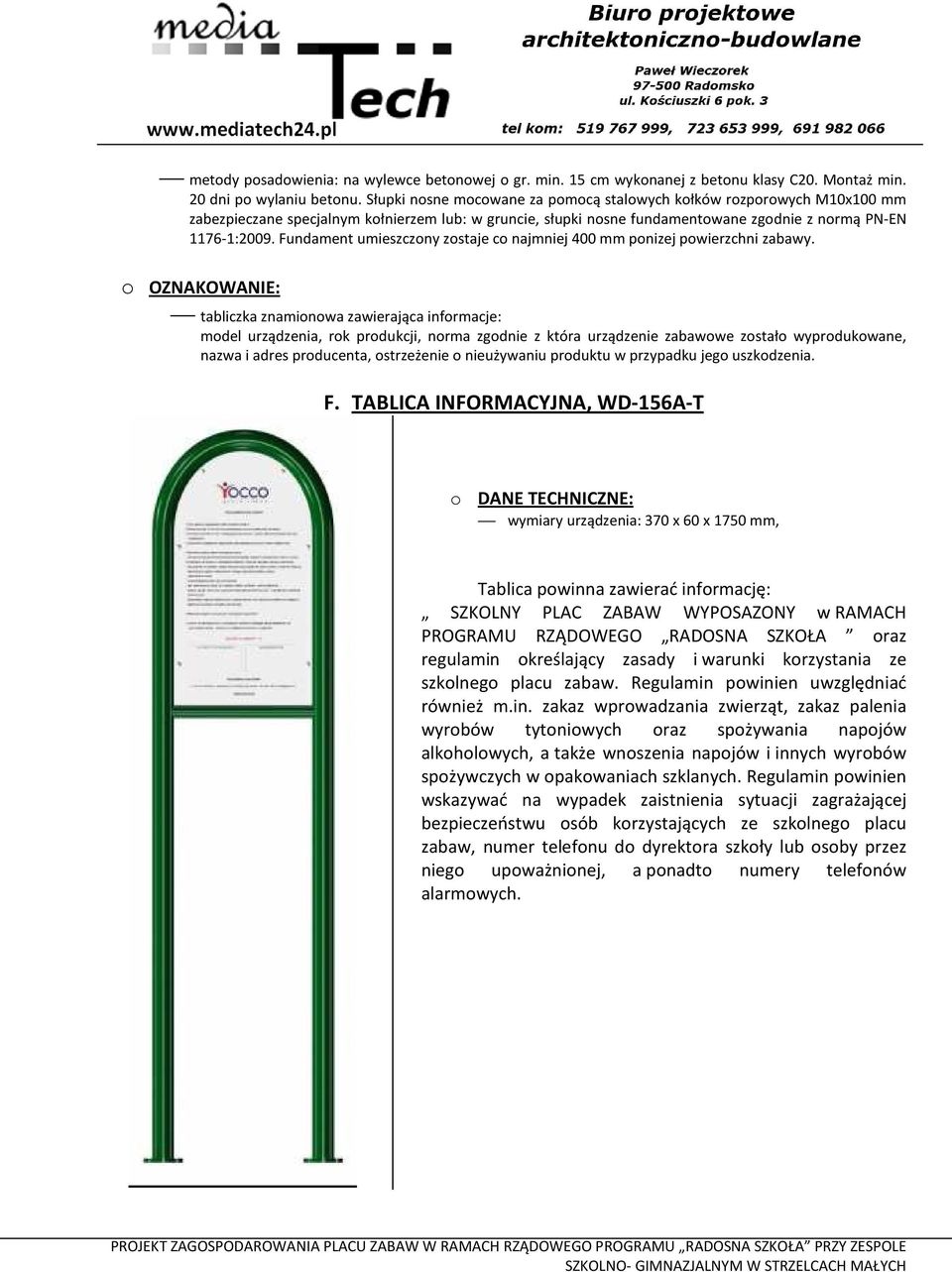

13 metody posadowienia: na wylewce betonowej o gr. min. 15 cm wykonanej z betonu klasy C20. Montaż min. 20 dni po wylaniu betonu. Słupki nosne mocowane za pomocą stalowych kołków rozporowych M10x100 mm zabezpieczane specjalnym kołnierzem lub: w gruncie, słupki nosne fundamentowane zgodnie z normą PN-EN :2009. Fundament umieszczony zostaje co najmniej 400 mm ponizej powierzchni zabawy. o OZNAKOWANIE: tabliczka znamionowa zawierająca informacje: model urządzenia, rok produkcji, norma zgodnie z która urządzenie zabawowe zostało wyprodukowane, nazwa i adres producenta, ostrzeżenie o nieużywaniu produktu w przypadku jego uszkodzenia. F. TABLICA INFORMACYJNA, WD-156A-T o DANE TECHNICZNE: wymiary urządzenia: 370 x 60 x 1750 mm, Tablica powinna zawierać informację: SZKOLNY PLAC ZABAW WYPOSAZONY w RAMACH PROGRAMU RZĄDOWEGO RADOSNA SZKOŁA oraz regulamin określający zasady i warunki korzystania ze szkolnego placu zabaw. Regulamin powinien uwzględniać również m.in. zakaz wprowadzania zwierząt, zakaz palenia wyrobów tytoniowych oraz spożywania napojów alkoholowych, a także wnoszenia napojów i innych wyrobów spożywczych w opakowaniach szklanych. Regulamin powinien wskazywać na wypadek zaistnienia sytuacji zagrażającej bezpieczeństwu osób korzystających ze szkolnego placu zabaw, numer telefonu do dyrektora szkoły lub osoby przez niego upoważnionej, a ponadto numery telefonów alarmowych.

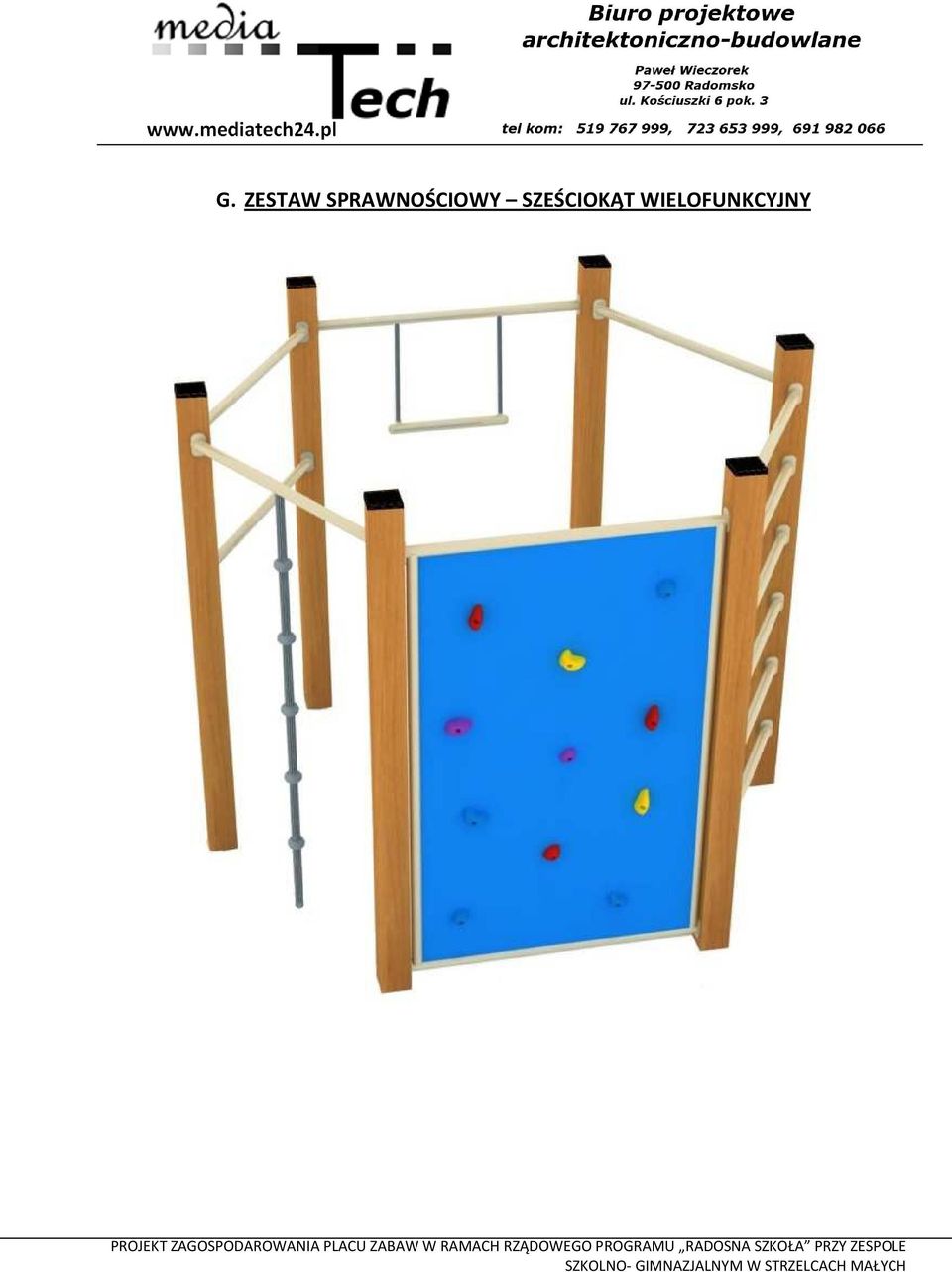

14 G. ZESTAW SPRAWNOŚCIOWY SZEŚCIOKĄT WIELOFUNKCYJNY

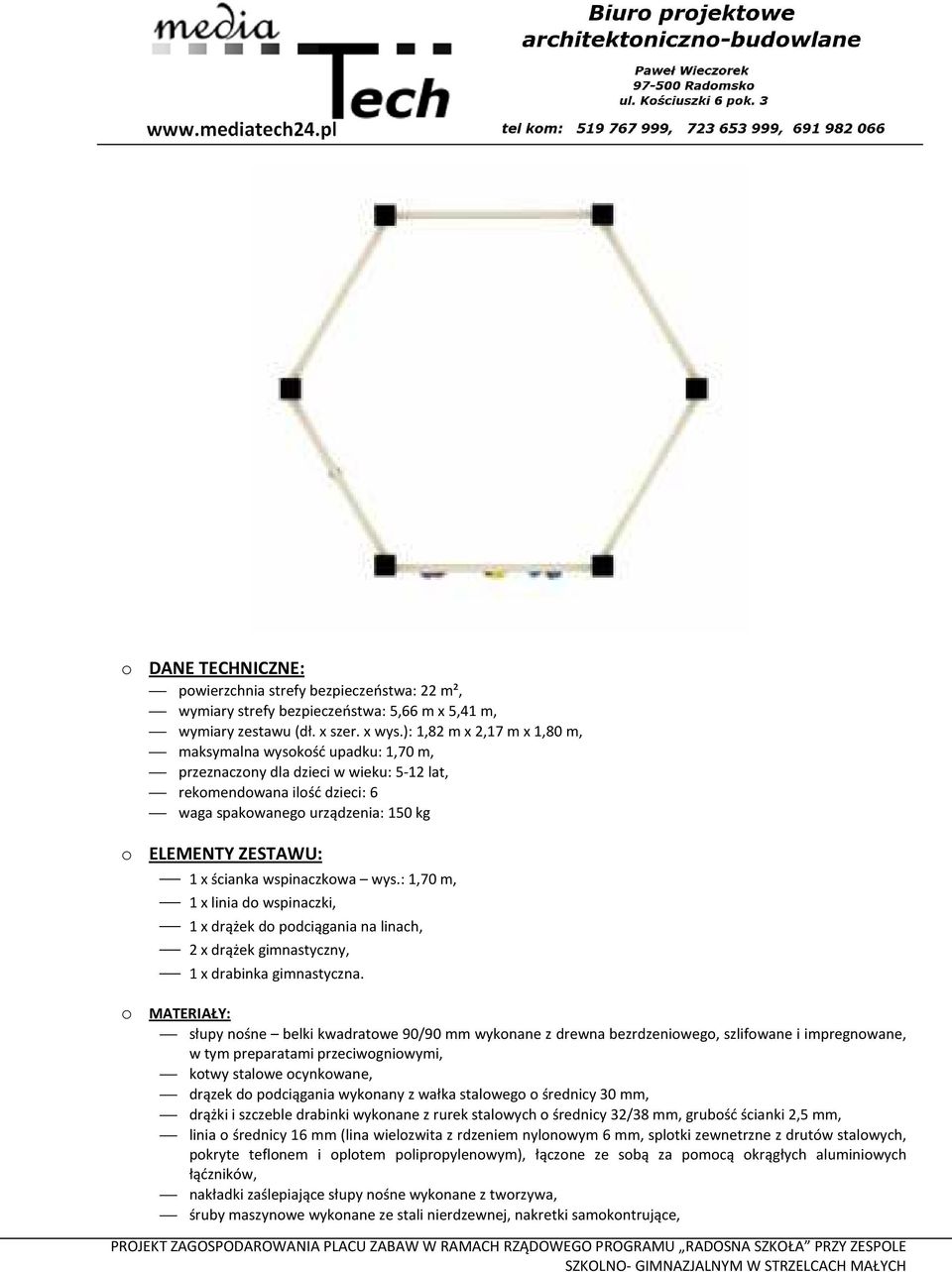

15 o DANE TECHNICZNE: powierzchnia strefy bezpieczeństwa: 22 m², wymiary strefy bezpieczeństwa: 5,66 m x 5,41 m, wymiary zestawu (dł. x szer. x wys.): 1,82 m x 2,17 m x 1,80 m, maksymalna wysokość upadku: 1,70 m, przeznaczony dla dzieci w wieku: 5-12 lat, rekomendowana ilość dzieci: 6 waga spakowanego urządzenia: 150 kg o ELEMENTY ZESTAWU: 1 x ścianka wspinaczkowa wys.: 1,70 m, 1 x linia do wspinaczki, 1 x drążek do podciągania na linach, 2 x drążek gimnastyczny, 1 x drabinka gimnastyczna. o MATERIAŁY: słupy nośne belki kwadratowe 90/90 mm wykonane z drewna bezrdzeniowego, szlifowane i impregnowane, w tym preparatami przeciwogniowymi, kotwy stalowe ocynkowane, drązek do podciągania wykonany z wałka stalowego o średnicy 30 mm, drążki i szczeble drabinki wykonane z rurek stalowych o średnicy 32/38 mm, grubość ścianki 2,5 mm, linia o średnicy 16 mm (lina wielozwita z rdzeniem nylonowym 6 mm, splotki zewnetrzne z drutów stalowych, pokryte teflonem i oplotem polipropylenowym), łączone ze sobą za pomocą okrągłych aluminiowych łąćzników, nakładki zaślepiające słupy nośne wykonane z tworzywa, śruby maszynowe wykonane ze stali nierdzewnej, nakretki samokontrujące,

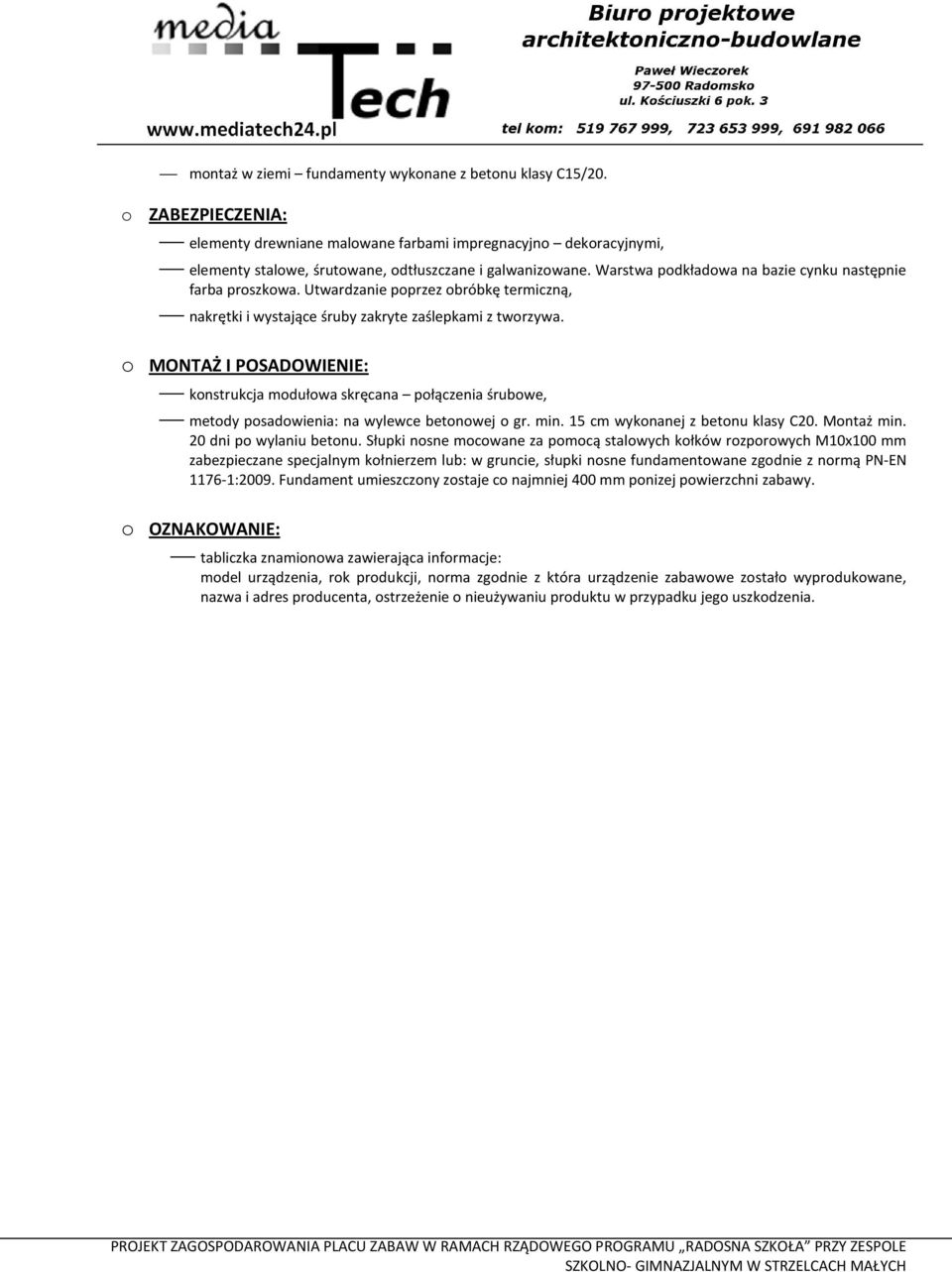

16 montaż w ziemi fundamenty wykonane z betonu klasy C15/20. o ZABEZPIECZENIA: elementy drewniane malowane farbami impregnacyjno dekoracyjnymi, elementy stalowe, śrutowane, odtłuszczane i galwanizowane. Warstwa podkładowa na bazie cynku następnie farba proszkowa. Utwardzanie poprzez obróbkę termiczną, nakrętki i wystające śruby zakryte zaślepkami z tworzywa. o MONTAŻ I POSADOWIENIE: konstrukcja modułowa skręcana połączenia śrubowe, metody posadowienia: na wylewce betonowej o gr. min. 15 cm wykonanej z betonu klasy C20. Montaż min. 20 dni po wylaniu betonu. Słupki nosne mocowane za pomocą stalowych kołków rozporowych M10x100 mm zabezpieczane specjalnym kołnierzem lub: w gruncie, słupki nosne fundamentowane zgodnie z normą PN-EN :2009. Fundament umieszczony zostaje co najmniej 400 mm ponizej powierzchni zabawy. o OZNAKOWANIE: tabliczka znamionowa zawierająca informacje: model urządzenia, rok produkcji, norma zgodnie z która urządzenie zabawowe zostało wyprodukowane, nazwa i adres producenta, ostrzeżenie o nieużywaniu produktu w przypadku jego uszkodzenia.

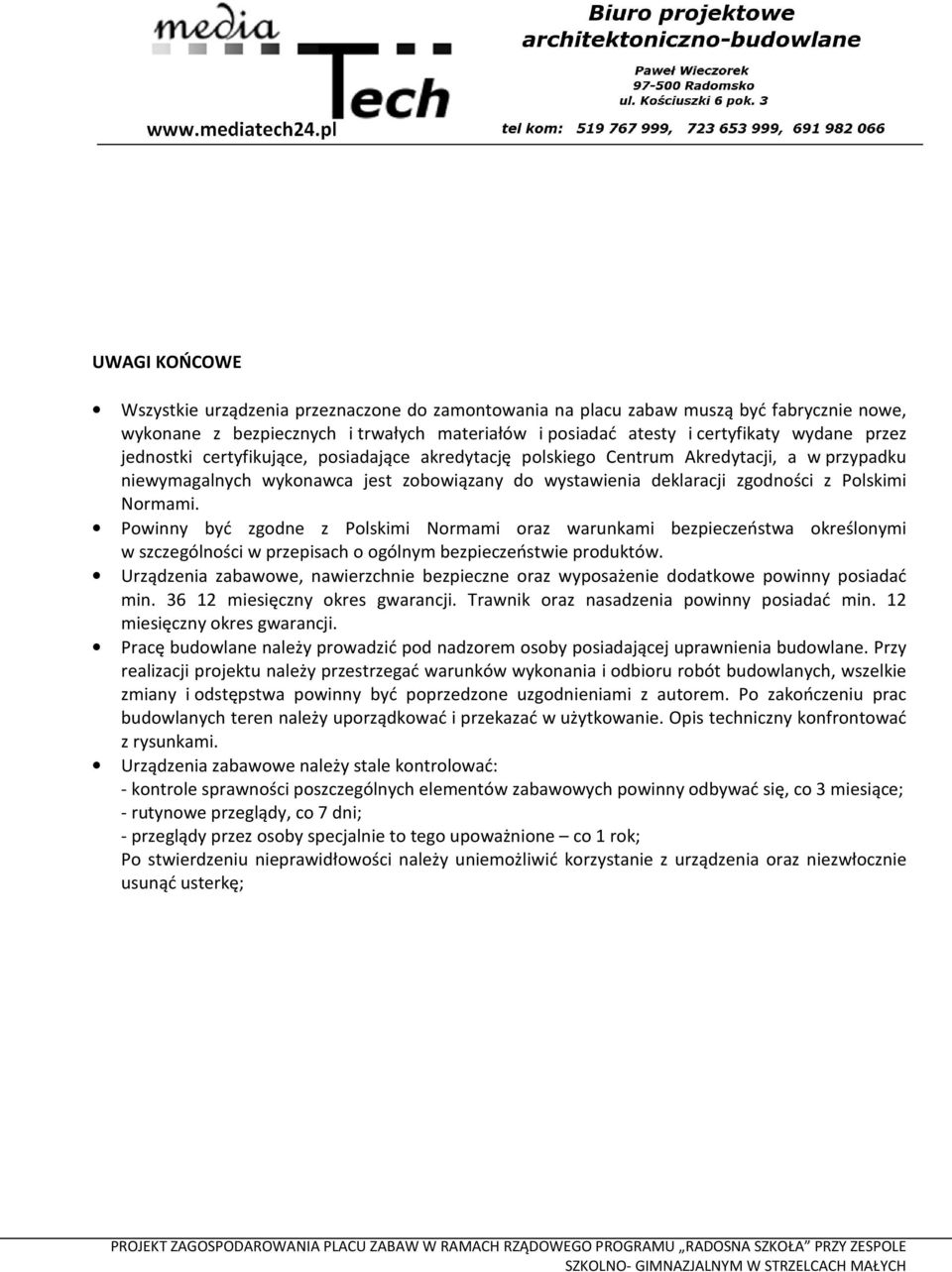

17 UWAGI KOŃCOWE Wszystkie urządzenia przeznaczone do zamontowania na placu zabaw muszą być fabrycznie nowe, wykonane z bezpiecznych i trwałych materiałów i posiadać atesty i certyfikaty wydane przez jednostki certyfikujące, posiadające akredytację polskiego Centrum Akredytacji, a w przypadku niewymagalnych wykonawca jest zobowiązany do wystawienia deklaracji zgodności z Polskimi Normami. Powinny być zgodne z Polskimi Normami oraz warunkami bezpieczeństwa określonymi w szczególności w przepisach o ogólnym bezpieczeństwie produktów. Urządzenia zabawowe, nawierzchnie bezpieczne oraz wyposażenie dodatkowe powinny posiadać min miesięczny okres gwarancji. Trawnik oraz nasadzenia powinny posiadać min. 12 miesięczny okres gwarancji. Pracę budowlane należy prowadzić pod nadzorem osoby posiadającej uprawnienia budowlane. Przy realizacji projektu należy przestrzegać warunków wykonania i odbioru robót budowlanych, wszelkie zmiany i odstępstwa powinny być poprzedzone uzgodnieniami z autorem. Po zakończeniu prac budowlanych teren należy uporządkować i przekazać w użytkowanie. Opis techniczny konfrontować z rysunkami. Urządzenia zabawowe należy stale kontrolować: - kontrole sprawności poszczególnych elementów zabawowych powinny odbywać się, co 3 miesiące; - rutynowe przeglądy, co 7 dni; - przeglądy przez osoby specjalnie to tego upoważnione co 1 rok; Po stwierdzeniu nieprawidłowości należy uniemożliwić korzystanie z urządzenia oraz niezwłocznie usunąć usterkę;

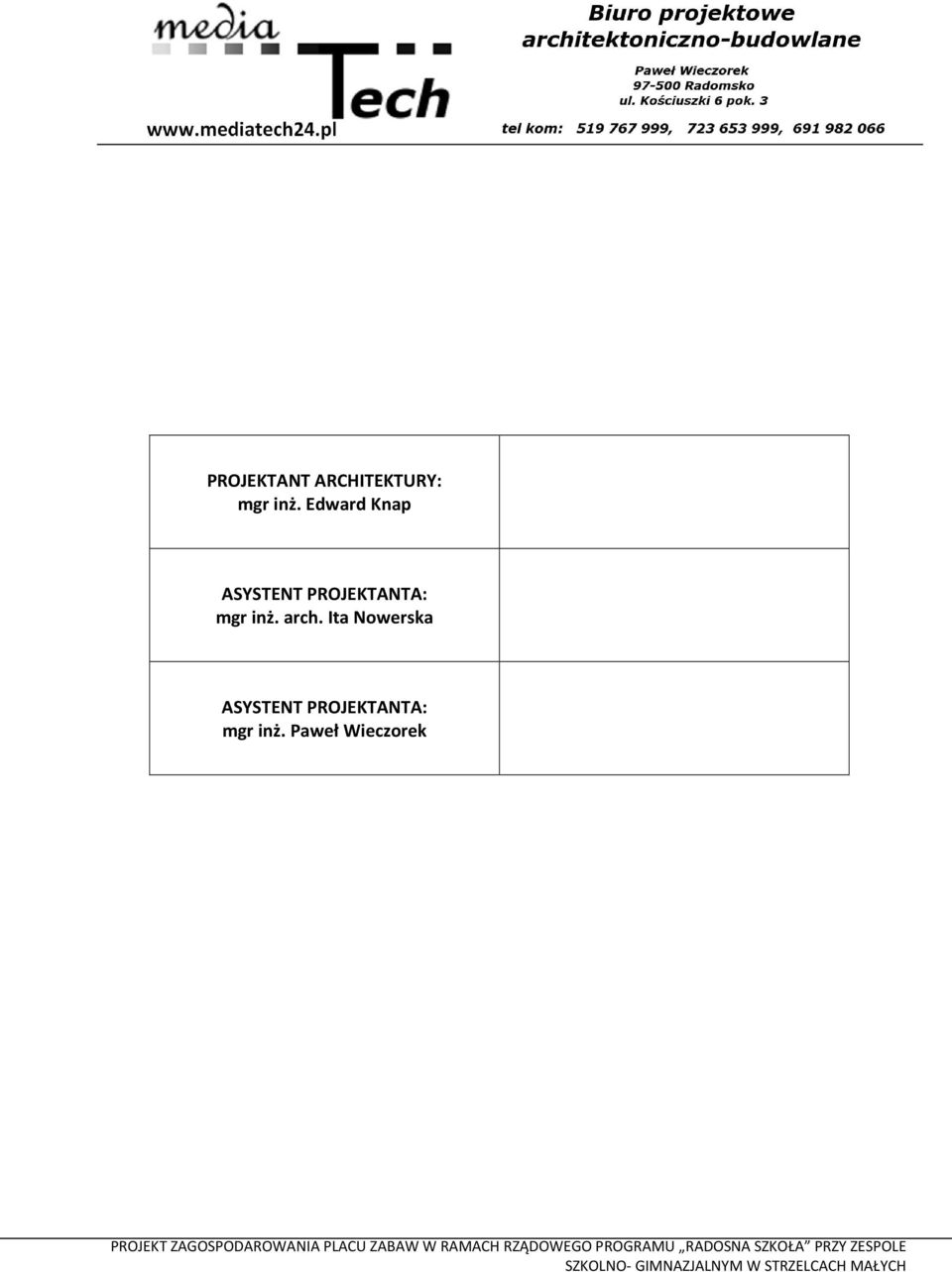

18 PROJEKTANT ARCHITEKTURY: mgr inż. Edward Knap ASYSTENT PROJEKTANTA: mgr inż. arch. Ita Nowerska ASYSTENT PROJEKTANTA: mgr inż. Paweł Wieczorek

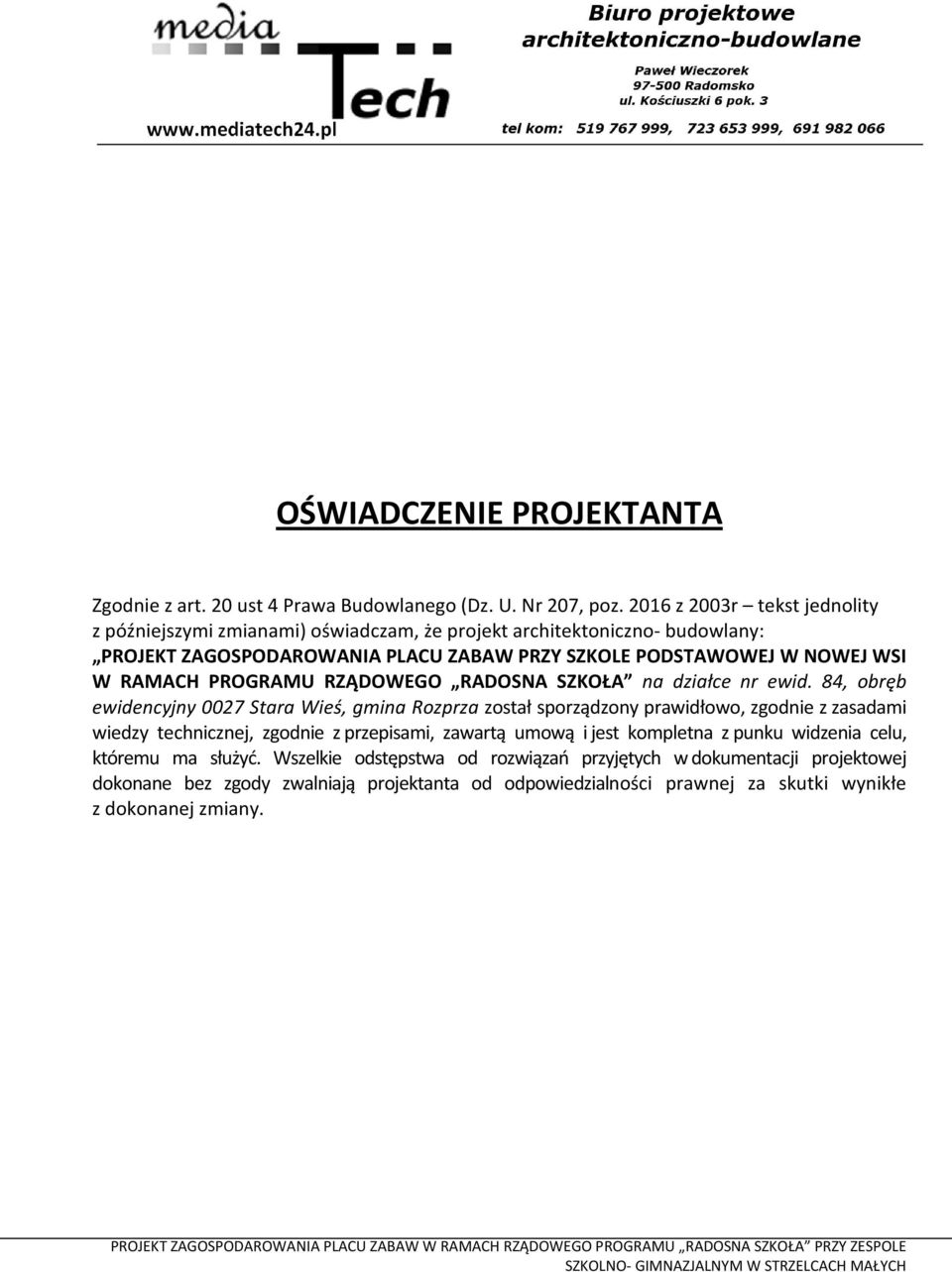

19 OŚWIADCZENIE PROJEKTANTA Zgodnie z art. 20 ust 4 Prawa Budowlanego (Dz. U. Nr 207, poz z 2003r tekst jednolity z późniejszymi zmianami) oświadczam, że projekt architektoniczno- budowlany: PROJEKT ZAGOSPODAROWANIA PLACU ZABAW PRZY SZKOLE PODSTAWOWEJ W NOWEJ WSI W RAMACH PROGRAMU RZĄDOWEGO RADOSNA SZKOŁA na działce nr ewid. 84, obręb ewidencyjny 0027 Stara Wieś, gmina Rozprza został sporządzony prawidłowo, zgodnie z zasadami wiedzy technicznej, zgodnie z przepisami, zawartą umową i jest kompletna z punku widzenia celu, któremu ma służyć. Wszelkie odstępstwa od rozwiązań przyjętych w dokumentacji projektowej dokonane bez zgody zwalniają projektanta od odpowiedzialności prawnej za skutki wynikłe z dokonanej zmiany.
