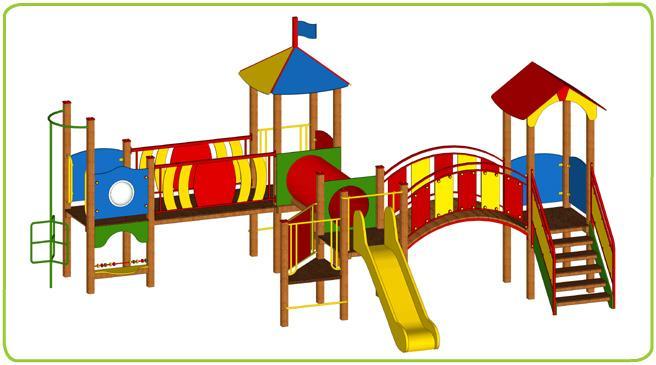

1 OPIS URZĄDZEŃ PLACU ZABAW W RAJBROCIE Załącznik Nr 19 do Specyfikacji Istotnych Warunków Zamówienia 1. Zestaw 1 1 kpl. Zestaw - Cztery wieże z platformami kwadratowymi; jedna wieża z platformą trójkątną; dwie wieże zadaszone (daszek dwu i czterospadowy); jeden pomost prosty z barierkami; jeden pomost tunelowy; jeden pomost łukowy z barierkami; wieża z platformą trójkątną obniżona dostawiona do wieży kwadratowej, jako element podejścia z jednym stopniem stalowym, wejściówką oraz ścianką zabezpieczającą, jedna ślizg głęboki z rurką nad zjeżdżalnią; jedna wieża z podejściem ze schodków z barierkami oraz dwie ścianki zabezpieczające; jedna wieża z podejściem - drabinka rurkowa i wejściówka oraz ścianka zabezpieczająca; jedna wieża z podejściem spiralnym i wejściówką, dwie ścianki zabezpieczające. ochronnymi do głębokiej penetracji drewna oraz dodatkowo dwukrotnie malowanego, kolor brązowy; urządzenie montowane w podłożu na metalowych kotwach, betonowanych w gruncie; ślizgi w zjeżdżalniach wykonane z tworzywa PE, zabezpieczenia i daszki wykonane ze sklejki wodoodpornej, laminowanej filmem melaminowym, elementy metalowe malowane proszkowo, drewniane słupki pionowe zabezpieczone od góry kapturkami z tworzywa, połączenia zamaskowane zaślepkami w celu zabezpieczenia przed odkręceniem lub uszkodzeniem. : DANE TECHNICZNE ZESTAWU: Wymiary minimalne: 7,50m x 5,60m Przestrzeń minimalna (Strefa bezpieczeństwa): 10,50 m x 9,10 m Wysokość urządzenia : 3,50 m Wysokość swobodnego upadku: 1,30 m 1

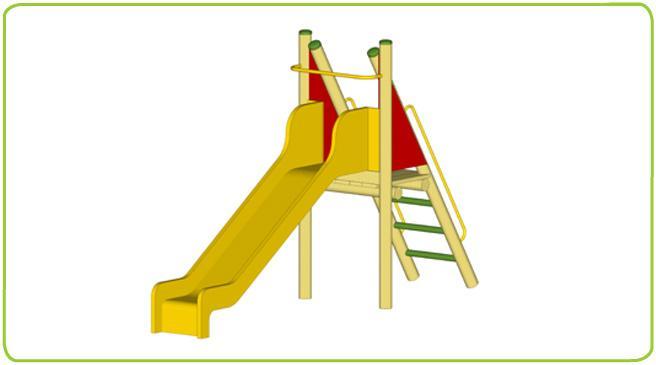

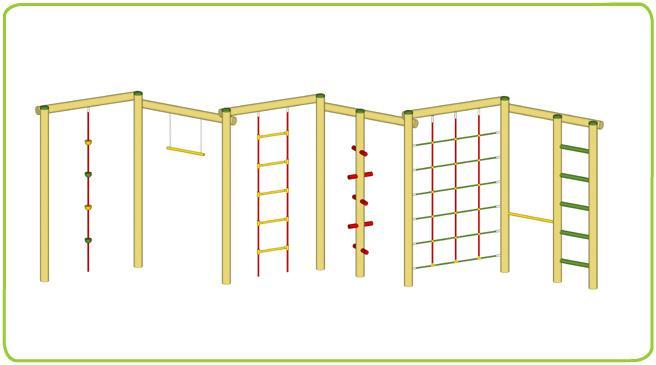

2 2. Zestaw 2 1 kpl. Zestaw - Wolnostojąca zjeżdżalnia - 1 drabinka z poręczami, 1 zjeżdżalnia głęboka, rurka nad zjeżdżalnią, podest, dwie ścianki zabezpieczające. ochronnymi do głębokiej penetracji drewna oraz dodatkowo dwukrotnie malowanego, kolor brązowy; urządzenie montowane w podłożu na metalowych kotwach, betonowanych w gruncie; ślizgi w zjeżdżalniach wykonane z tworzywa PE, zabezpieczenia wykonane ze sklejki wodoodpornej, laminowanej filmem melaminowym, elementy metalowe malowane proszkowo, drewniane słupki pionowe zabezpieczone od góry kapturkami z tworzywa, połączenia zamaskowane zaślepkami w celu zabezpieczenia przed odkręceniem lub uszkodzeniem. DANE TECHNICZNE ZESTAWU: Wymiary minimalne: 3,40 x 0,90 m Przestrzeń minimalna (Strefa bezpieczeństwa): 6,90 x 3,90 m Wysokość urządzenia: 2,10 m Wysokość swobodnego upadku: 1,00 m 3. Zestaw 3 ścianka sprawnościowa 1 kpl. Zestaw - Ścianka sprawnościowa - lina z uchwytami wspinaczkowymi, drążek ruchomy, drabinka linowa, słupek wspinaczkowy, kratownica linowa, drążek stały (do przewrotów), drabinka prosta ze szczeblami stalowymi. ochronnymi do głębokiej penetracji drewna oraz dodatkowo dwukrotnie malowanego, kolor brązowy; urządzenie montowane w podłożu na metalowych kotwach, betonowanych w gruncie; ślizgi w zjeżdżalniach wykonane z tworzywa PE, łańcuchy ze stali nierdzewnej, liny polipropylenowe z rdzeniem stalowym zabezpieczenia i daszki wykonane ze sklejki wodoodpornej, laminowanej filmem 2

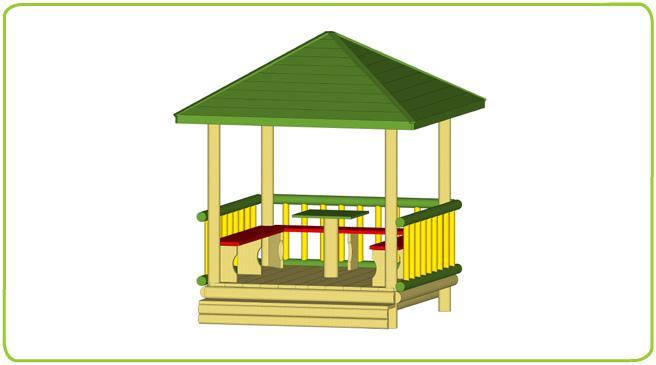

3 melaminowym, elementy metalowe malowane proszkowo, drewniane słupki pionowe zabezpieczone od góry kapturkami z tworzywa, połączenia zamaskowane zaślepkami w celu zabezpieczenia przed odkręceniem lub uszkodzeniem. DANE TECHNICZNE ZESTAWU: Wymiary minimalne: 6,50 x 0,80 m Przestrzeń minimalna (Strefa bezpieczeństwa): 10,50 x 4,80 m Wysokość urządzenia: 2,10 m Wysokość swobodnego upadku: 2,10 m 4. Altanka 1 szt. Zestaw - Altanka - drewniana, z barierkami, podłogą oraz z ławeczkami i stolikiem. ochronnymi do głębokiej penetracji drewna oraz dodatkowo dwukrotnie malowanego, połączenia zamaskowane zaślepkami w celu zabezpieczenia przed odkręceniem lub uszkodzeniem. 3

4 DANE TECHNICZNE ALTANKI: Wymiary minimalne: 2,00 x 2,00m Wymiary podestu: 1,60 x 1,60 m Przestrzeń minimalna (Strefa bezpieczeństwa): 4,00 x 4,00 m Wysokość urządzenia : 2,30 m Wysokość swobodnego upadku: 0,35 m 5. Huśtawka wagowa 1 szt. Zestaw - Huśtawka wagowa - 2 osobowa, na podstawie stalowej zamontowanej w fundamencie betonowym, mechanizm obrotowy łożyskowy, bezobsługowy - 2 szt. DANE TECHNICZNE HUŚTAWKI WAGOWEJ: Wymiary minimalne: 3,00m x 0,40m Przestrzeń minimalna (Strefa bezpieczeństwa): 6,00m x 3,40m Wysokość urządzenia : 0,50 m Wysokość swobodnego upadku: 0,50 m 4

5 6. Huśtawka podwójna 1 szt. Zestaw huśtawka podwójna z belką metalową, na łańcuchach, jedno siedzisko proste, drugie siedzisko kubełkowe z zamykaniem. ochronnymi do głębokiej penetracji drewna oraz dodatkowo dwukrotnie malowanego, kolor brązowy; urządzenie montowane w podłożu na metalowych kotwach, betonowanych w gruncie, elementy metalowe malowane proszkowo, drewniane słupki pionowe zabezpieczone od góry kapturkami z tworzywa, połączenia zamaskowane zaślepkami w celu zabezpieczenia przed odkręceniem lub uszkodzeniem, siedzisko huśtawki proste i kubełkowe z zamykaniem gumowe z metalowym wkładem, belka huśtawki metalowa, ocynkowana i malowana. bezpieczeństwa): 4,80 x 7,60 m Wysokość urządzenia minimalna: 2,30 m Wysokość swobodnego upadku: 1,35m DANE TECHNICZNE HUŚTAWKI: Wymiary minimalne: 3,80 x 2,10m Przestrzeń minimalna (Strefa 7. Karuzela talerzowa 1 szt Zestaw - Karuzela talerzowa (tarczowa) - klasyczna z obrotową górną częścią (platformą), ułożyskowaną. Konstrukcja platformy wykonana ze stalowych ceowników przymocowanych do rury fi 108 mm, z przymocowaną od spodu blachą szerokości 500 mm, zapobiegającą zakleszczeniu nogi dzieci. Powierzchnia platformy zabezpieczona antykorozyjnie poprzez lakierowanie proszkowe farbami do warunków zewnętrznych (poliestrowymi). Do górnej części platformy przymocowana sklejka liściasta wodoodporna owinięta od góry blachą aluminiową ryflowaną antypoślizgową. Do platformy przykręcona poręcz z siedzeniami wykonana z rur, lakierowanych proszkowo farbami poliestrowymi i sklejki liściastej wodoodpornej z filmem melaminowym. Podstawa karuzeli (konstrukcja spawana z rur i prętów), zabezpieczona antykorozyjnie lakierem proszkowym poliestrowym, w dolnej części stanowi zbrojenie betonowego bloczka z betonu. Prędkość karuzeli 5m/s, zgodna z PN EN :

6 DANE TECHNICZNE KARUZELI: Wymiary minimalne: Ø 1,50 m Przestrzeń minimalna (Strefa bezpieczeństwa): Ø 5,50 m Wysokość urządzenia minimalna: 0,65 m Wysokość swobodnego upadku: 1,00m 8. Sprężynowce 6 szt Zestaw - Sprężynowce: ze stelażem ze sklejki wodoodpornej z filmem melaminowym gr.18mm wykonanym z wyciętych kształtowo formatek z namalowanymi rysami i elementami odwzorującym dane zwierzę czy pojazd. Formatki połączone ocynkowanymi elementami złącznymi osłoniętymi plastikowymi korkami z zaślepkami i przykręcone do stalowego mocowania sprężyny zabezpieczonego przed warunkami atmosferycznymi poprzez lakierowanie proszkowe farbami poliestrowymi. Rączki (podnóżki) plastikowe, duże, zapobiegające przed urazami oka. Stalowa sprężyna bujaka wykonana ze stali jakościowej (również lakierowana proszkowo) połączona z mocowaniem sprężynowca oraz betonowym bloczkiem fundamentowym lub stalową podstawą do posadowienia w gruncie. 6 szt np. konik, motor, żyrafa, auto, motyl, rybka. DANE TECHNICZNE: Wymiary minimalne: 1,00 m x 0,30 m Przestrzeń minimalna (Strefa bezpieczeństwa: 4,00 m x 3,30 m Wysokość urządzenia : 0,80 m - 1,00 m Wysokość swobodnego upadku: 0,50 m 6

7 9. Kosz na śmieci 3 szt. Kosz na śmieci drewniany z wkładem metalowym, bez zadaszenia - 3 szt. Urządzenie wykonane z drewna sosnowego, impregnowanego, malowanego, wkład metalowy, ocynkowany elementy metalowe malowane proszkowo lub cynkowane, montaż na metalowych kotwach. DANE TECHNICZNE: Wymiary minimalne: szerokość 0,60 m Wysokość minimalna urządzenia: 1,30 m Średnica kosza: 0,45 m 10. Tablice informacyjne z regulaminem 1 szt. Duża tablica informacyjna z regulaminem korzystania z obiektu, wykonana z drzewa, przekryta daszkiem dwuspadowym. Montaż na metalowej kotwie. DANE TECHNICZNE: Wymiary minimalne: 0,70 m x 0,40 m Wysokość minimalna urządzenia: 2,0 m Regulamin korzystania z obiektu formatu A3 7

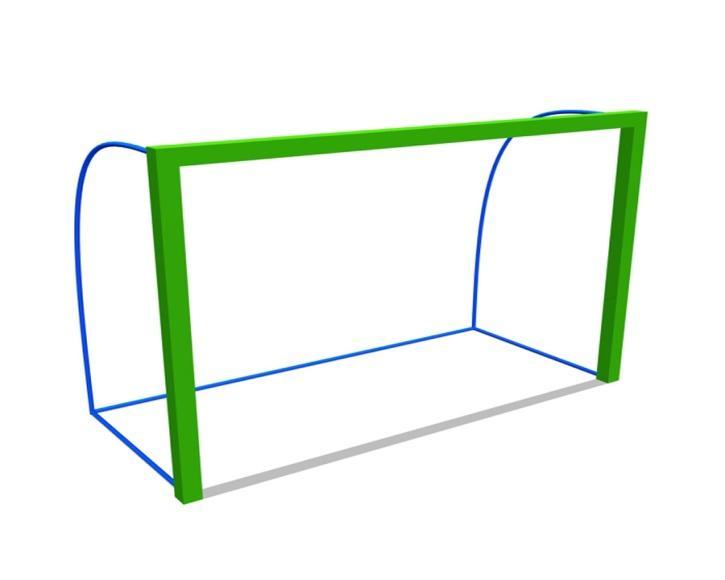

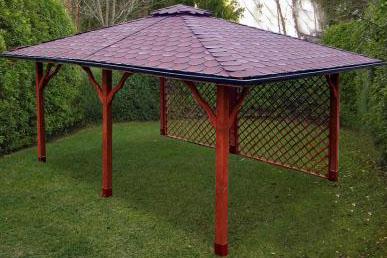

8 11. Mini bramki 2 szt. Mini bramki piłkarskie, przestawne z możliwością zakotwienia do gruntu, z siatką o wymiarach ok. wys. 140 cm i szerokość 180 cm. 12. Zadaszenie piaskownicy Zadaszenie piaskownicy - konstrukcja na słupach o przekroju 10 cm z zaokrąglonymi krawędziami zamontowanymi na kotwach stalowych w stopach fundamentowych, dach wielospadowy pokryty gontem, wymiary 4 m x 6 m, jedna ścianka (dłuższy bok) ażurowa. Kolor brązowy. 8

9 13. Ogrodzenie sztachetowe 13 przęseł Ogrodzenie sztachetowe montowane na słupkach metalowych ocynkowanych montowanych na fundamencie. Długość przęsła 2 m, wys. 1,10 m. 9
