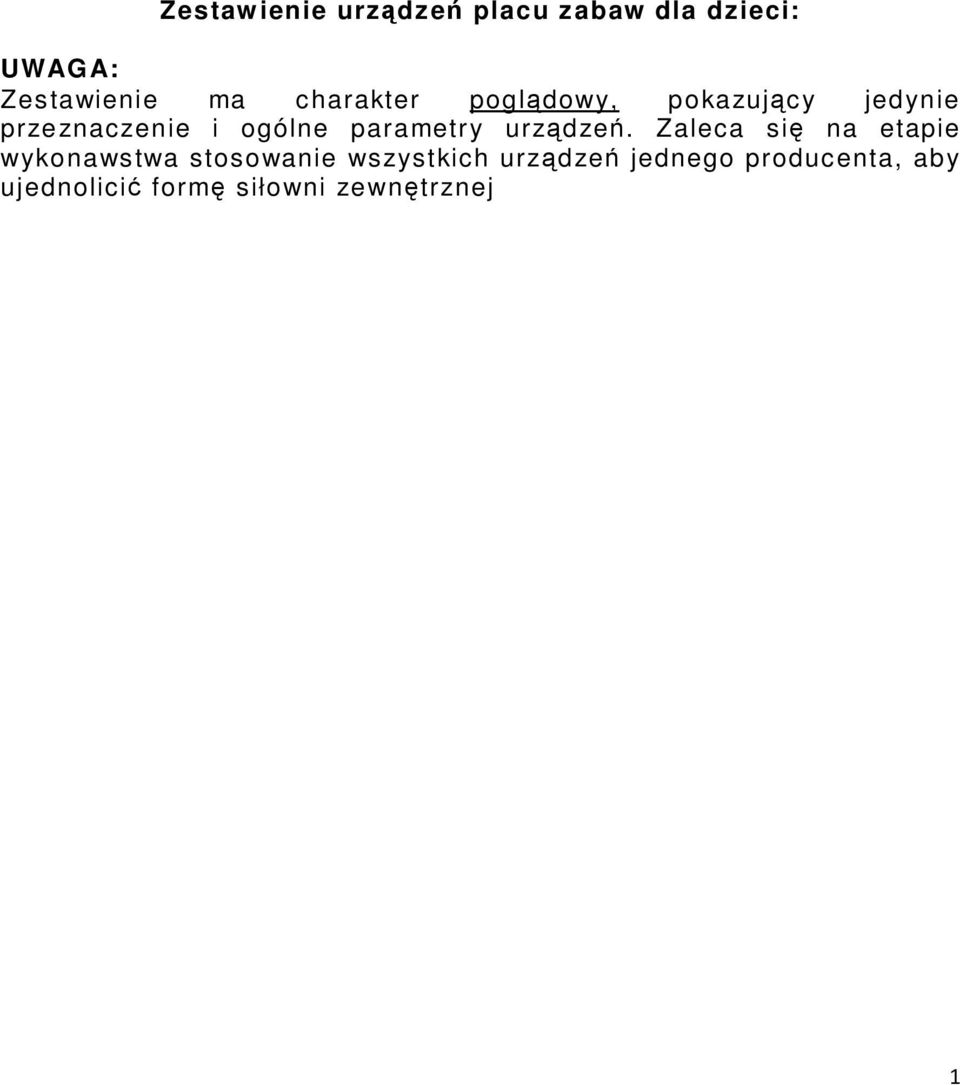

1 Zestawienie urządzeń placu zabaw dla dzieci: UWAGA: Zestawienie ma charakter poglądowy, pokazujący jedynie przeznaczenie i ogólne parametry urządzeń. Zaleca się na etapie wykonawstwa stosowanie wszystkich urządzeń jednego producenta, aby ujednolicić formę siłowni zewnętrznej 1

2 1. ZESTAW ZABAWOWY DLA DZIECI W WIEKU OD 6 DO 12 LAT szt. 1 Przykładowy zestaw zabawowy dla dzieci w wieku 6-12 lat. Zestaw powinien zawierać m.in. następujące rozwiązania: Podesty o łącznej długości 8.3m, 2 zjeŝdŝalnie (prosta i kręta) z tworzywa i stali, drabinki wspinaczkowe, wejście na trap przy pomocy liny, wejście po obręczach, kratownica z stalowa. Dopuszcza się inne rozwiązania o podobnym stopniu trudności i ilości urządzeń dla dzieci. Zestaw z drewna bezrdzeniowego, impregnowanego powierzchniowo. Słupy osadzone w gruncie przy pomocy stalowych kotew. Płyty ze sklejki wodoodpornej obustronnie laminowanej. Elementy stalowe malowane proszkowo. Kolorystyka elementy drewniane i stalowe częściowo malowane (preferowane kolory Ŝywe np. czerwony, Ŝółty, niebieski) 2

3 2. ZESTAW ZABAWOWY DLA DZIECI W WIEKU OD 3 DO 6 LAT 3 szt. Przykładowy zestaw zabawowy dla dzieci w wieku 6-12 lat. Zestaw zabawowy powinien zawierać m.in. następujące rozwiązania: Podesty o łącznej długości 4,8m,trap, zjeŝdŝalnię rurową z tworzywa, stopnie wejścia, tunel z tworzywa, elementy osłonowe z siatki i tworzywa. Dopuszcza się inne rozwiązania o podobnym stopniu trudności i ilości urządzeń dla dzieci. Zestaw z drewna bezrdzeniowego, impregnowanego powierzchniowo. Słupy osadzone w gruncie przy pomocy stalowych kotew. Płyty ze sklejki wodoodpornej obustronnie laminowanej. Elementy stalowe malowane proszkowo. Kolorystyka elementy drewniane i stalowe częściowo malowane (preferowane kolory Ŝywe np. czerwony, Ŝółty, niebieski) 3

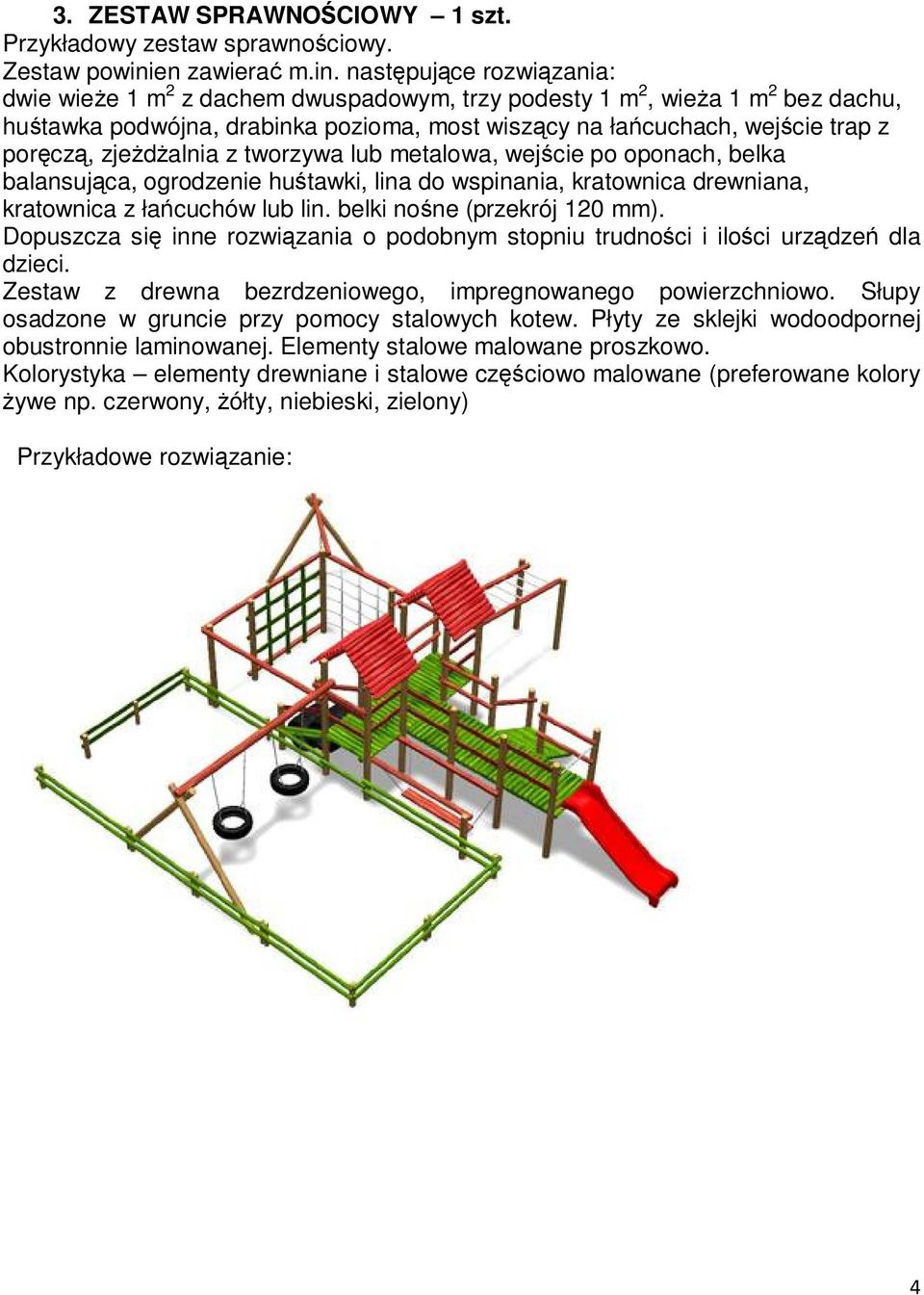

4 3. ZESTAW SPRAWNOŚCIOWY 1 szt. Przykładowy zestaw sprawnościowy. Zestaw powinien zawierać m.in. następujące rozwiązania: dwie wieŝe 1 m 2 z dachem dwuspadowym, trzy podesty 1 m 2, wieŝa 1 m 2 bez dachu, huśtawka podwójna, drabinka pozioma, most wiszący na łańcuchach, wejście trap z poręczą, zjeŝdŝalnia z tworzywa lub metalowa, wejście po oponach, belka balansująca, ogrodzenie huśtawki, lina do wspinania, kratownica drewniana, kratownica z łańcuchów lub lin. belki nośne (przekrój 120 mm). Dopuszcza się inne rozwiązania o podobnym stopniu trudności i ilości urządzeń dla dzieci. Zestaw z drewna bezrdzeniowego, impregnowanego powierzchniowo. Słupy osadzone w gruncie przy pomocy stalowych kotew. Płyty ze sklejki wodoodpornej obustronnie laminowanej. Elementy stalowe malowane proszkowo. Kolorystyka elementy drewniane i stalowe częściowo malowane (preferowane kolory Ŝywe np. czerwony, Ŝółty, niebieski, zielony) 4

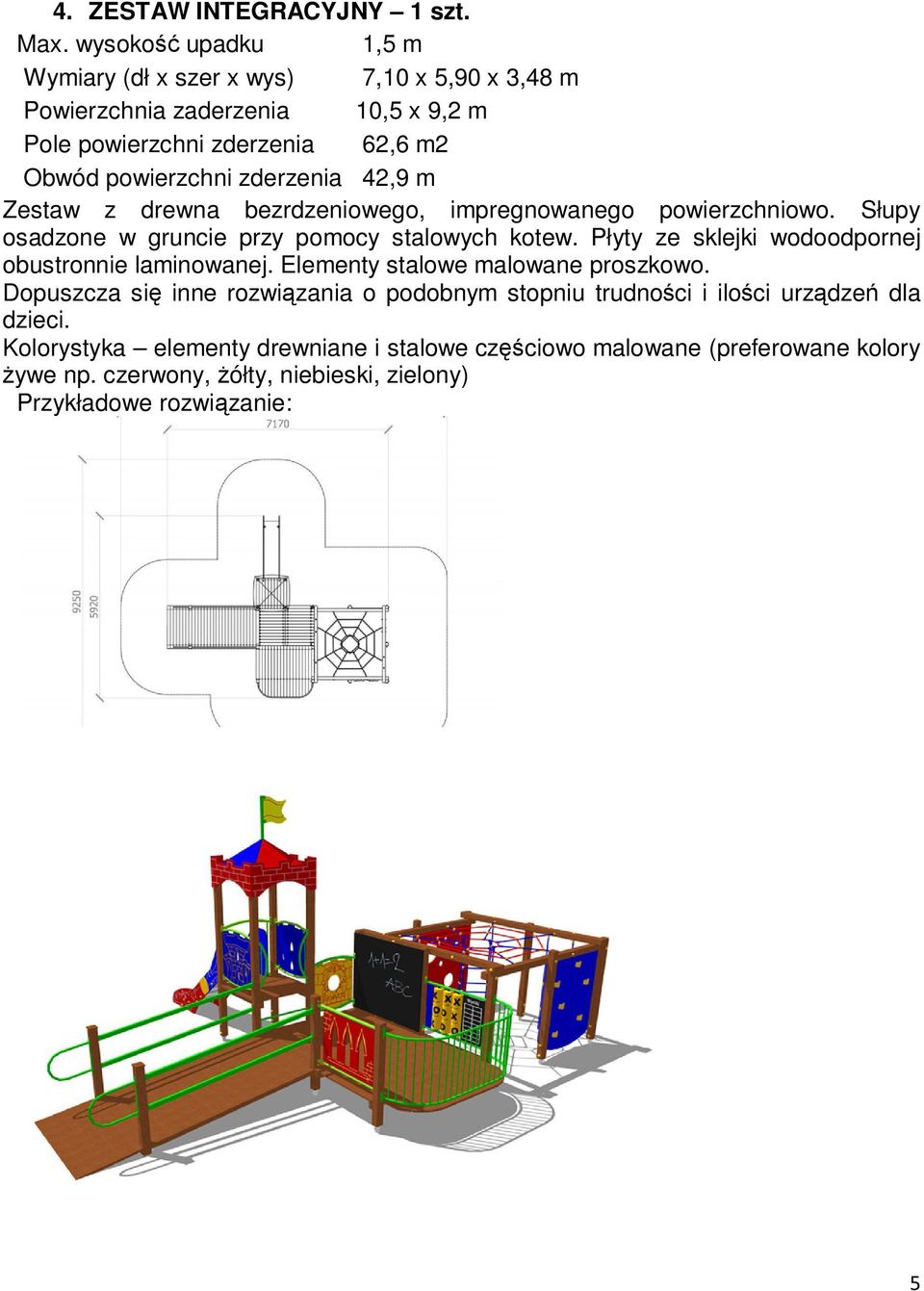

5 4. ZESTAW INTEGRACYJNY 1 szt. Max. wysokość upadku 1,5 m Wymiary (dł x szer x wys) 7,10 x 5,90 x 3,48 m Powierzchnia zaderzenia 10,5 x 9,2 m Pole powierzchni zderzenia 62,6 m2 Obwód powierzchni zderzenia 42,9 m Zestaw z drewna bezrdzeniowego, impregnowanego powierzchniowo. Słupy osadzone w gruncie przy pomocy stalowych kotew. Płyty ze sklejki wodoodpornej obustronnie laminowanej. Elementy stalowe malowane proszkowo. Dopuszcza się inne rozwiązania o podobnym stopniu trudności i ilości urządzeń dla dzieci. Kolorystyka elementy drewniane i stalowe częściowo malowane (preferowane kolory Ŝywe np. czerwony, Ŝółty, niebieski, zielony) 5

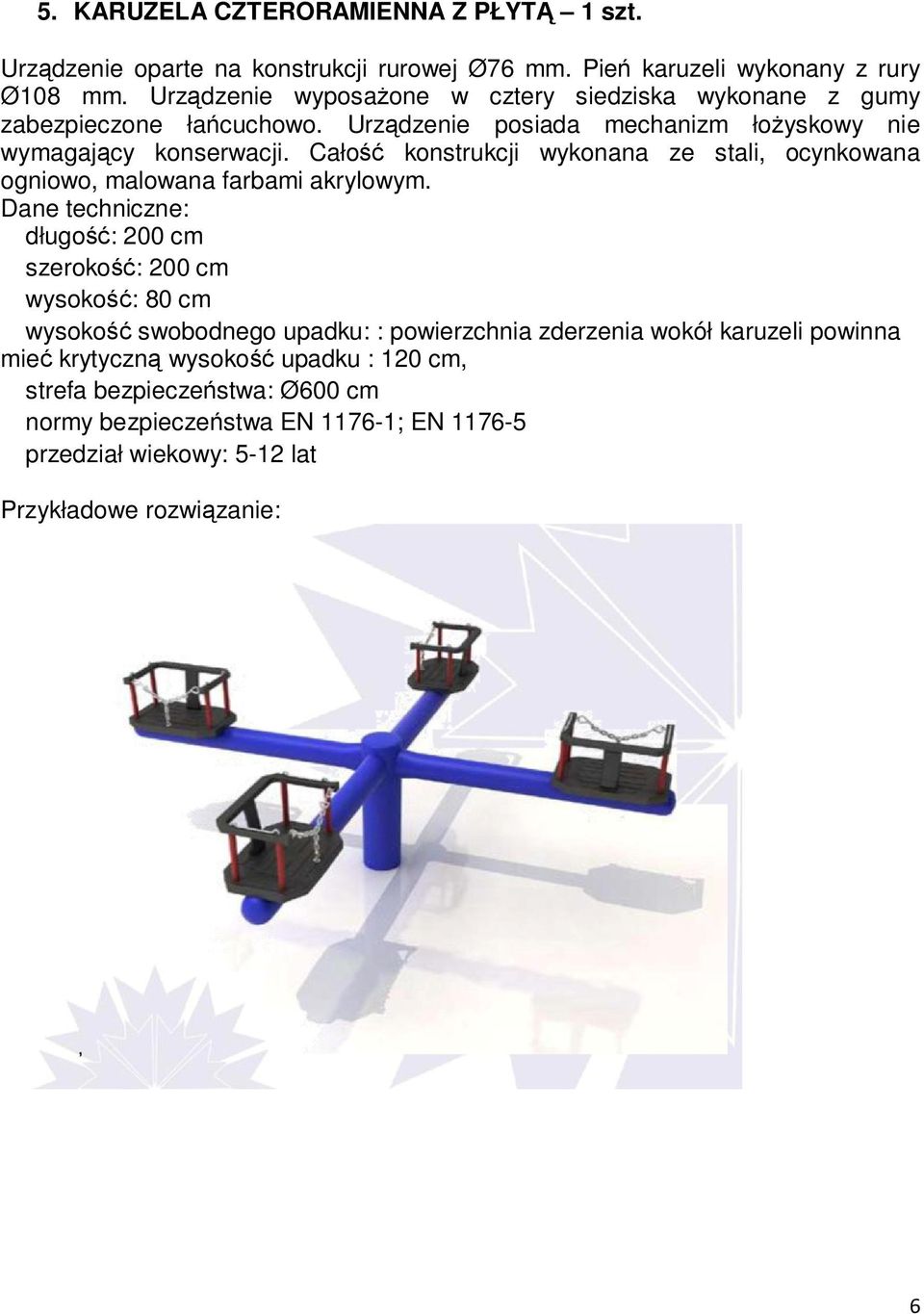

6 5. KARUZELA CZTERORAMIENNA Z PŁYTĄ 1 szt. Urządzenie oparte na konstrukcji rurowej Ø76 mm. Pień karuzeli wykonany z rury Ø108 mm. Urządzenie wyposaŝone w cztery siedziska wykonane z gumy zabezpieczone łańcuchowo. Urządzenie posiada mechanizm łoŝyskowy nie wymagający konserwacji. Całość konstrukcji wykonana ze stali, ocynkowana ogniowo, malowana farbami akrylowym. Dane techniczne: długość: 200 cm szerokość: 200 cm wysokość: 80 cm wysokość swobodnego upadku: : powierzchnia zderzenia wokół karuzeli powinna mieć krytyczną wysokość upadku : 120 cm, strefa bezpieczeństwa: Ø600 cm normy bezpieczeństwa EN ; EN przedział wiekowy: 5-12 lat 6

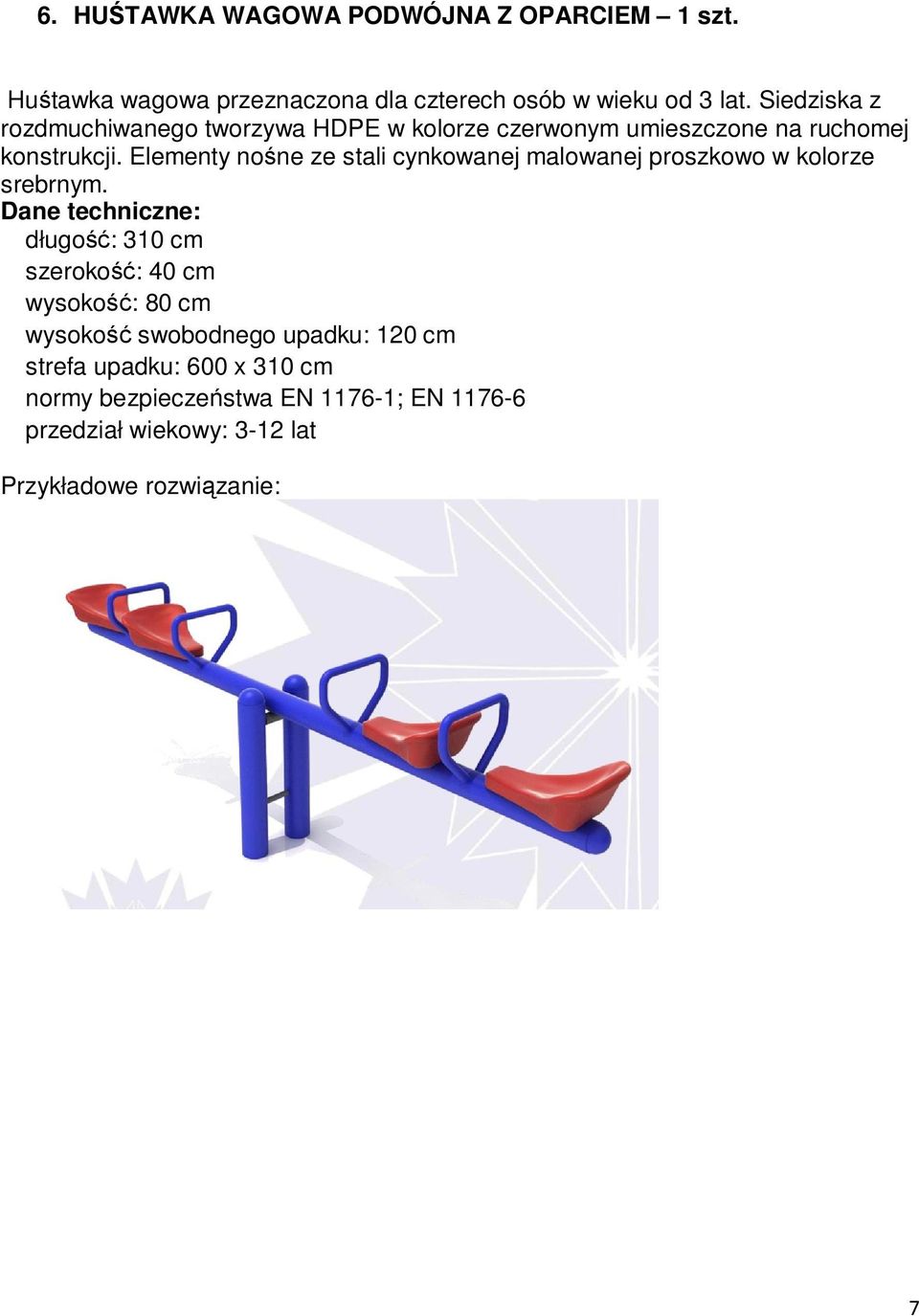

7 6. HUŚTAWKA WAGOWA PODWÓJNA Z OPARCIEM 1 szt. Huśtawka wagowa przeznaczona dla czterech osób w wieku od 3 lat. Siedziska z rozdmuchiwanego tworzywa HDPE w kolorze czerwonym umieszczone na ruchomej konstrukcji. Elementy nośne ze stali cynkowanej malowanej proszkowo w kolorze srebrnym. Dane techniczne: długość: 310 cm szerokość: 40 cm wysokość: 80 cm wysokość swobodnego upadku: 120 cm strefa upadku: 600 x 310 cm normy bezpieczeństwa EN ; EN przedział wiekowy: 3-12 lat 7

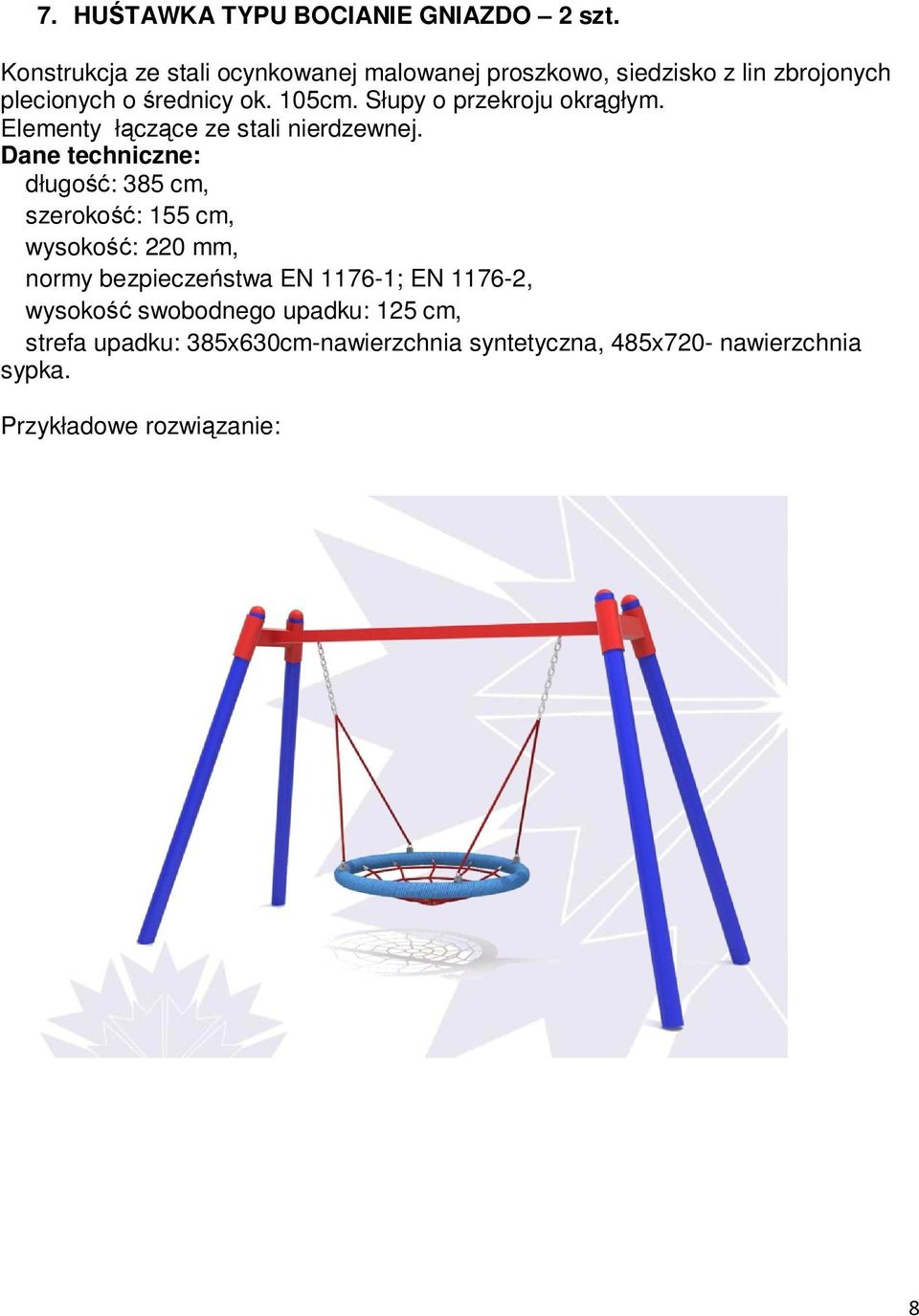

8 7. HUŚTAWKA TYPU BOCIANIE GNIAZDO 2 szt. Konstrukcja ze stali ocynkowanej malowanej proszkowo, siedzisko z lin zbrojonych plecionych o średnicy ok. 105cm. Słupy o przekroju okrągłym. Elementy łączące ze stali nierdzewnej. Dane techniczne: długość: 385 cm, szerokość: 155 cm, wysokość: 220 mm, normy bezpieczeństwa EN ; EN , wysokość swobodnego upadku: 125 cm, strefa upadku: 385x630cm-nawierzchnia syntetyczna, 485x720- nawierzchnia sypka. 8

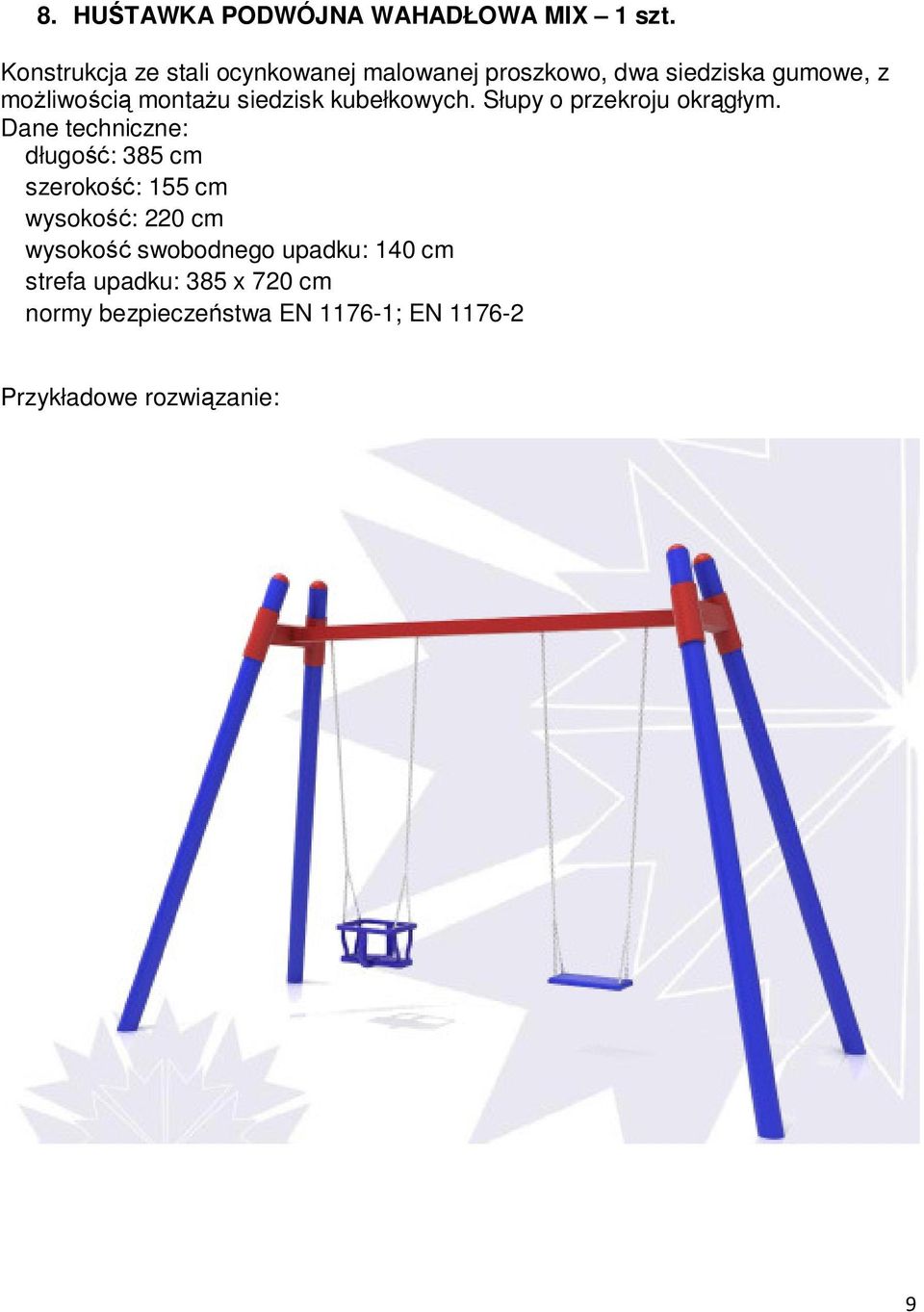

9 8. HUŚTAWKA PODWÓJNA WAHADŁOWA MIX 1 szt. Konstrukcja ze stali ocynkowanej malowanej proszkowo, dwa siedziska gumowe, z moŝliwością montaŝu siedzisk kubełkowych. Słupy o przekroju okrągłym. Dane techniczne: długość: 385 cm szerokość: 155 cm wysokość: 220 cm wysokość swobodnego upadku: 140 cm strefa upadku: 385 x 720 cm normy bezpieczeństwa EN ; EN

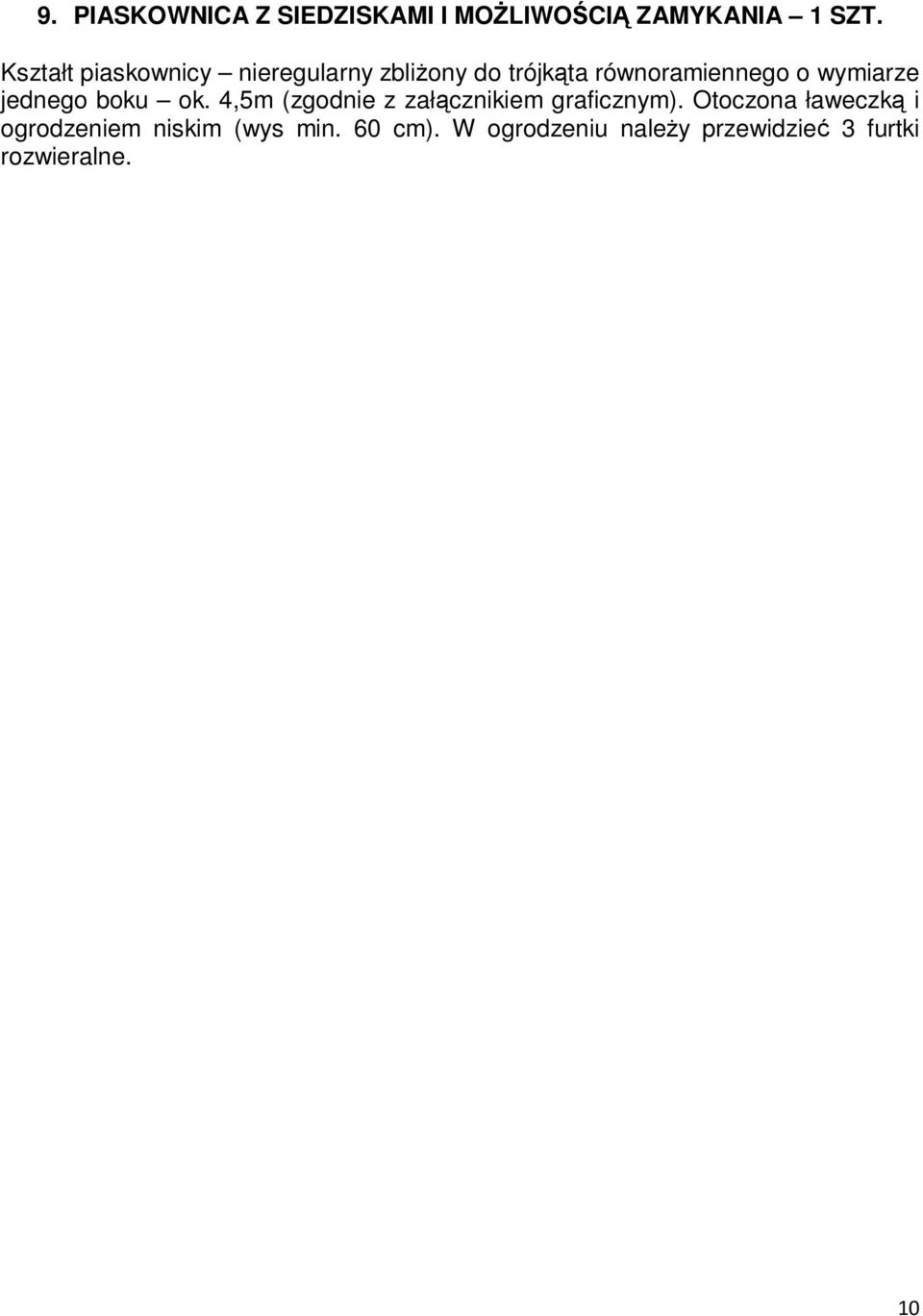

10 9. PIASKOWNICA Z SIEDZISKAMI I MOśLIWOŚCIĄ ZAMYKANIA 1 SZT. Kształt piaskownicy nieregularny zbliŝony do trójkąta równoramiennego o wymiarze jednego boku ok. 4,5m (zgodnie z załącznikiem graficznym). Otoczona ławeczką i ogrodzeniem niskim (wys min. 60 cm). W ogrodzeniu naleŝy przewidzieć 3 furtki rozwieralne. 10
