1 BIURO PROJEKTOWE ARCHITEKTONICZNO-BUDOWLANE ArCHoM Inż. arch. Marcin Chowaniec STWIOR Utworzenie szkolnego placu zabaw dużego w ramach programu Radosna Szkoła na terenie Szkoły Podstawowej nr 4 w Zakopanem, ul. Janosówka 15b Październik 2012r.

2 Zawartość: 1. Zagadnienia ogólne 1.1. Wprowadzenie 1.2. Podstawa opracowania 1.3. Klasyfikacja robót wg Wspólnego Słownika Zamówień (CPV) 1.4. Wymagania ogólne dotyczące realizacji robót 1.5. Wymagania ogólne dotyczące przepisów prawa budowlanego 1.6. Dokumentacja projektowa 1.7. Odbiór robót 1.8. Potwierdzenie dokonania pozytywnego odbioru robót 2. Roboty przygotowawcze i ziemne Przedmiot opracowania 2.2. Zakres robót 2.3. Sprzęt i transport 2.4. Wykonanie robót 2.5. Roboty przygotowawcze i towarzyszące 2.6. Wywóz gruntu, asfaltu i betonu 2.7. Kontrola jakości 3. Roboty w zakresie kształtowania placów zabaw , Roboty w zakresie różnych nawierzchni Wymagania dotyczące właściwości wyrobów i materiałów 3.2. Odbiór robót 4. Wyposażenie placów zabaw Wstęp 4.2. Elementy wyposażenia 4.3. Sprzęt i maszyny

3 4.4. Transport 4.5. Wykonanie i zakres robót 4.6. Odbiór materiałów 5. Roboty w zakresie kształtowania terenów zielonych Materiał 5.2. Sprzęt 5.3. Wykonanie i zakres robót 5.4. Odbiór robót 6. Odbiór końcowy robót

4 OKREŚLENIE PRZEDMIOTU ZAMÓWIENIA Rodzaj, nazwa i lokalizacja ogólna przedsięwzięcia: Utworzenie szkolnego placu zabaw dużego w ramach programu Radosna Szkoła Uczestnicy procesu inwestycyjnego Zamawiający: Szkoła Podstawowa nr 4 w Zakopanem, ul. Janosówka 15B Instytucja finansująca inwestycję: Urząd Miasta Zakopane, ul Kościuszki 13, Zakopane Przy wykonywaniu placu zabaw należy się kierować wytycznymi Ministerstwa Edukacji Narodowej dotyczącymi programu Radosna Szkoła. Przeznaczenie obiektu i rozwiązanie funkcjonalno-użytkowe. Przedmiotem inwestycji jest budowa urządzenie placu zabaw dla dzieci w ramach programu Radosna Szkoła. Założeniem programu Radosna Szkoła jest powstanie ogródków szkolnych placów zabaw, umożliwiających realizacje programu wychowania fizycznego dzieci najmłodszych. Ogólny zakres robót Brak określenia szczególnych wymogów Zamawiającego w przedmiocie standardu wykonania (jakości materiałów, sprzętu, urządzeń itp.) oznacza, że Wykonawca wywiąże się ze swoich obowiązków, kiedy zachowa średni standard wykonania. Wszystkie określenia i nazwy materiałów użyte w przedmiarze robót oraz dokumentacji projektowej nie są wiążące dla Wykonawcy. Wykonawca przed

5 przystąpieniem do wyceny robót jest zobowiązany na własny koszt zapoznać się z terenem budowy i uzyskać wszelkie niezbędne informacje na temat wykonywanych prac. Wykonanie placów zabaw wg projektów obejmują następujący zakres prac budowlanych: demontaż czterech betonowych stołów do gry w tenisa stołowego, demontaż istniejącej nawierzchni z płytek betonowych, demontaż obrzeży betonowych, rozbiórkę ogrodzenia, wykonanie nasypu z pospółki, zabezpieczenie skarpy płytami betonowymi typu krata, wykonanie warstw podbudowy, wykonanie warstwy wegetatywnej, wykonanie nawierzchni trawiastej wraz z nasadzeniem drzew, wykonanie nawierzchni elastycznej z granulatu gumowego oraz poliuretanu lub płytek zapewniającej bezpieczeństwo upadku z wys. 1,90m wykonanie ogrodzenia terenu wykonanie montażu wyposażenia mała architektura Ogólny opis rozmieszczenia obiektów i zagospodarowania terenu został ujęty w dokumentacji projektowej. Spis projektów i rysunków wykonawczych. Wykaz innych dokumentacji i uwarunkowań mających wpływ na realizację inwestycji - wytyczne producenta urządzeń i użytych materiałów - uzgodnienia dotyczące technologii wykonywania robót z Zamawiającym oraz wytyczne z MEN - wizja terenu budowy celem zapoznania się z terenem inwestycji Zgodność robót z dokumentacją techniczną.

6 Wykonawca jest odpowiedzialny za jakość prac i ich zgodność z dokumentacją kontraktową i techniczną, specyfikacjami technicznymi i instrukcjami zarządzającego realizacją umowy. Wykonawca jest zobowiązany wykonywać wszelkie roboty według otrzymanej dokumentacji technicznej. Jeśli jednak w czasie realizacji robót okaże się, że dokumentacja projektowa dostarczona przez Zamawiającego wymaga uzupełnień, Wykonawca przygotuje na własny koszt niezbędne rysunki i przedłoży je w czterech kopiach do akceptacji zarządzającemu realizacją umowy Wprowadzenie Specyfikacja techniczna wykonania i odbioru robót związanych z realizacją zadania inwestycyjnego pod nazwą: Utworzenie szkolnego placu zabaw dużego w ramach programu Radosna Szkoła na terenie Szkoły Podstawowej nr 4 im. Marszałka Józefa Piłsudskiego w Zakopanem określa następujące wymagania w zakresie: właściwości materiałów, sposobu i jakości wykonywania robót, odbioru prawidłowości wykonywania robót zgodnych z założeniami projektowymi Podstawa opracowania Niniejsza specyfikacja techniczna wykonania i odbioru robót opracowana została na podstawie: projektu placu zabaw opracowanego przez Biuro Projektowe Architektoniczno- Budowlane ArChoM inż. arch. Marcin Chowaniec, Poronin, ul Tatrzańska 36d, przedmiaru robót, wizji lokalnej w terenie, uzgodnień z Zamawiającym.

7 1.3. Klasyfikacja robót wg Wspólnego Słownika Zamówień (CPV) Roboty przygotowawcze i ziemne Roboty w zakresie kształtowania placów zabaw Roboty w zakresie różnych nawierzchni Wyposażenie placów zabaw Roboty w zakresie kształtowania terenów zielonych 1.4. Wymagania ogólne dotyczące realizacji robót Realizacja robót związanych z niniejszą inwestycją musi zawsze odpowiadać wszystkim przepisom techniczno-budowlanym oraz prawnym na dzień realizacji zadania inwestycyjnego, zarówno dotyczących całości inwestycji, jak i samych technologii wykonywania robót. Szczególną uwagę należy zwrócić na przepisy dotyczące bezpieczeństwa i higieny pracy, ochrony środowiska oraz ochrony przeciwpożarowej. Wykonawca na własny koszt zobowiązany jest do przestrzegania obowiązujących przepisów oraz wymogów władz samorządowych i administracyjnych Wymagania ogólne dotyczące przepisów prawa budowlanego Wykonywanie robót zgodnie z wymogami Prawa Budowlanego należy do podstawowych obowiązków Wykonawcy Dokumentacja projektowa, polskie normy i inne przepisy oraz wymagania Inwestycja winna spełniać wymagania określone w: przepisach techniczno-budowlanych (Prawo Budowlane), Polskich Normach PN EN 1176, PN EN 1177, aprobatach technicznych i innych dokumentach normujących wprowadzanie wyrobów do obrotu i stosowania w budownictwie, PN PE 1177 nawierzchnia placów zabaw,

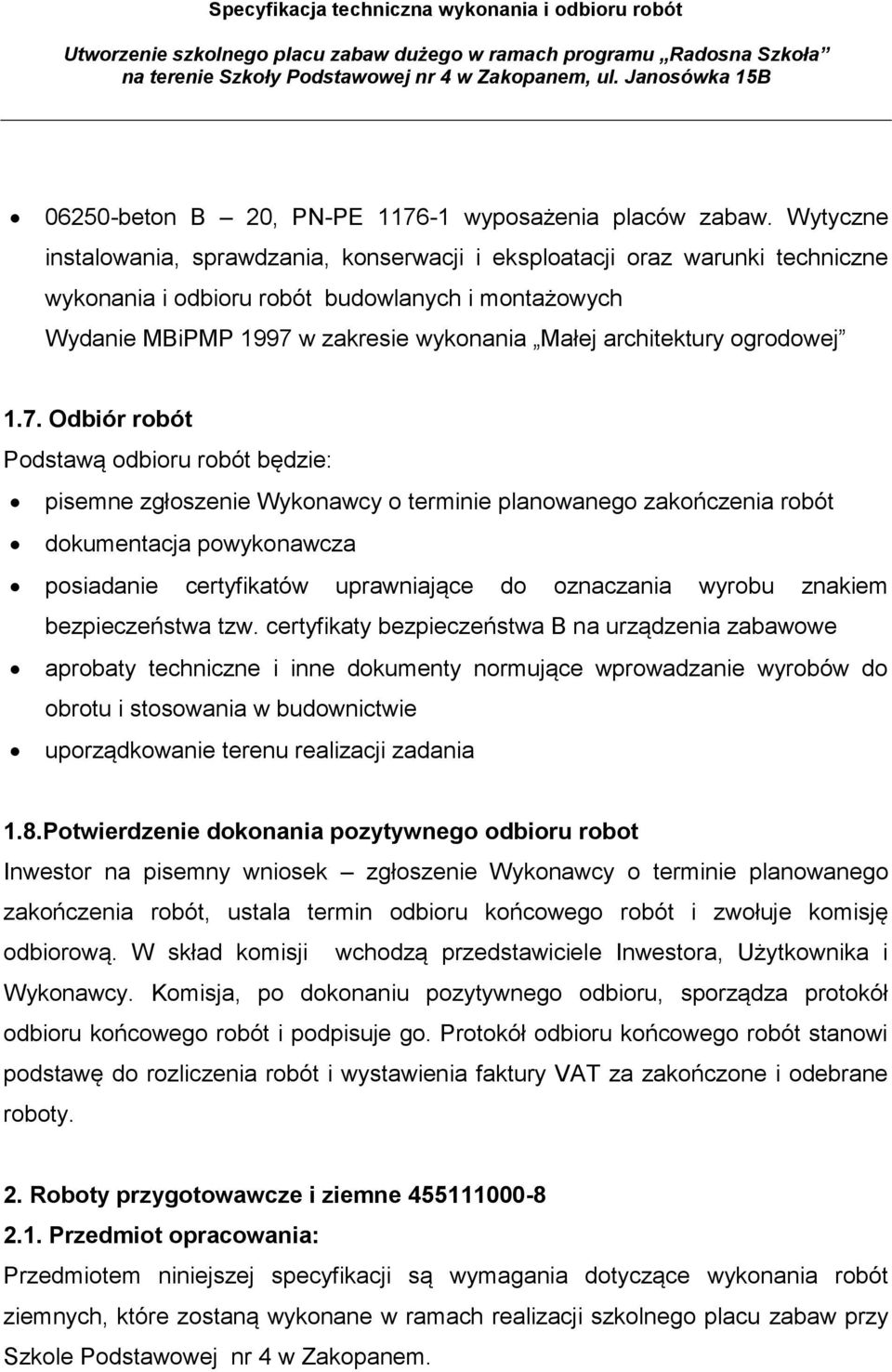

8 06250-beton B 20, PN-PE wyposażenia placów zabaw. Wytyczne instalowania, sprawdzania, konserwacji i eksploatacji oraz warunki techniczne wykonania i odbioru robót budowlanych i montażowych Wydanie MBiPMP 1997 w zakresie wykonania Małej architektury ogrodowej 1.7. Odbiór robót Podstawą odbioru robót będzie: pisemne zgłoszenie Wykonawcy o terminie planowanego zakończenia robót dokumentacja powykonawcza posiadanie certyfikatów uprawniające do oznaczania wyrobu znakiem bezpieczeństwa tzw. certyfikaty bezpieczeństwa B na urządzenia zabawowe aprobaty techniczne i inne dokumenty normujące wprowadzanie wyrobów do obrotu i stosowania w budownictwie uporządkowanie terenu realizacji zadania 1.8.Potwierdzenie dokonania pozytywnego odbioru robot Inwestor na pisemny wniosek zgłoszenie Wykonawcy o terminie planowanego zakończenia robót, ustala termin odbioru końcowego robót i zwołuje komisję odbiorową. W skład komisji wchodzą przedstawiciele Inwestora, Użytkownika i Wykonawcy. Komisja, po dokonaniu pozytywnego odbioru, sporządza protokół odbioru końcowego robót i podpisuje go. Protokół odbioru końcowego robót stanowi podstawę do rozliczenia robót i wystawienia faktury VAT za zakończone i odebrane roboty. 2. Roboty przygotowawcze i ziemne Przedmiot opracowania: Przedmiotem niniejszej specyfikacji są wymagania dotyczące wykonania robót ziemnych, które zostaną wykonane w ramach realizacji szkolnego placu zabaw przy Szkole Podstawowej nr 4 w Zakopanem.

9 2.2.Zakres robót Szczegółowy zakres robót obejmuje: Wykopy ręczne pod słupki ogrodzeń, pod fundamenty urządzeń wraz z wywozem gruntu. Zasypanie wykopów jw. zagęszczeniem gruntu. Niwelacja terenu robót. 2.3.Sprzęt i transport Wykonawca będzie stosował sprzęt i transport odpowiedni do wymagań robót. W szczególności sprzęt i transport będzie dostosowany do warunków panujących na placu budowy. 2.4.Wykonanie robót Wykonawca jest odpowiedzialny za zorganizowanie procesu budowy oraz prowadzenie robót i Dokumentacji Budowy zgodnie z wymaganiami Prawa Budowlanego, Norm Technicznych, przepisów bezpieczeństwa oraz postanowień Kontraktu. 2.5.Roboty przygotowawcze i towarzyszące Przed przystąpieniem do robót zasadniczych, Wykonawca zrealizuje niżej wymienione roboty przygotowawcze i towarzyszące, a w szczególności: a) Dokumentacje terenu przed rozpoczęciem prac Przed rozpoczęciem prac należy dokonać przeglądu stanu powierzchni terenu, na którym będą prowadzone roboty wraz z terenem dróg transportowych. Dla obszaru wymagającego odtworzenia po zakończeniu robót należy sporządzić dokumentacje, (np. fotograficzną) umożliwiającą odtworzenie terenu do stanu pierwotnego. b) Roboty geodezyjne Roboty geodezyjne należy wykonać zgodnie z wymaganiami specyfikacji ogólnej oraz PNB-06050:1999. c) Oczyszczenie i przygotowanie terenu Oczyszczenie i przygotowanie terenu należy wykonać zgodnie z wymaganiami PN-B-06050:1999

10 Wierzchnia warstwa gleby winna być usunięta w miejscach wskazanych decyzją Inspektora Nadzoru. Usunięta górna warstwa gleby powinna być zachowana do późniejszego wykorzystania lub usunięcia, zgodnie z zaleceniem Inspektora Nadzoru. f) Kształtowanie terenu Kształtowanie terenu należy wykonać zgodnie z wymaganiami PN-B-06060: Wywóz gruntu i betonu Nadmiar ziemi z wykopów i betonu z rozbiórki zostanie wywieziony i zutylizowany zgodnie z obowiązującymi przepisami. 2.7.Kontrola jakości Badania jakości robót w czasie budowy Badania jakości robót w czasie ich realizacji należy wykonywać zgodnie z zawartymi w Normach i Aprobatach Technicznych dla materiałów i systemów technologicznych. W szczególności kontrole jakości robót ziemnych należy prowadzić zgodnie z wymaganiami: PN-B06050:1999, PN-B-V736:1997 i PNS Roboty w zakresie kształtowania placów zabaw , Roboty w zakresie różnych nawierzchni Wymagania dotyczące właściwości wyrobów i materiałów Nawierzchnie, na której zlokalizowany zostanie plac zabaw należy wykonać z tworzyw syntetycznych amortyzujący upadek z urządzeń zabawowych np. nawierzchnia wylewana poliuretanowa lub z płytek Euroflex zgodnie ze specyfikacją techniczną producenta. Kolor nawierzchni powinien być zgodny z projektem (pomarańczowy i niebieski) oraz programem Radosna Szkoła.

11 3.2 Odbiór robót Celem odbioru robót jest protokolarne dokonanie finalnej oceny rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Gotowość do odbioru na podstawie jej zgłoszenia zamawiającemu. Odbiór jest potwierdzeniem wykonania robót zgodnie z zamówieniem oraz obowiązującymi normami PN, PN-EN 4.Wyposażenie placów zabaw Wstęp Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem robót montażowych urządzeń zabawowych, rekreacyjnych i uzupełniających elementów małej architektury. 4.2.Elementy wyposażenia: Tablica informacyjna Na tablicy powinien znajdować się regulamin określający warunki i zasady korzystania z placu zabaw oraz napis o treści: Szkolny plac zabaw wyposażony w ramach programu rządowego RADOSNA SZKOŁA. Na tablicy powinna pojawić się informacja o numerze telefonu dyrektora szkoły lub osoby przez niego upoważnionej do opieki nad placem oraz numery telefonów alarmowych. Szczegółowa treść regulaminu powinna być uzgodniona z Inwestorem. Zestaw zabawowy Guliwer Wymiary: powierzchnia strefy bezpieczeństwa: 67,76 m, wymiary strefy bezpieczeństwa: 11,75m x 7,74m, wymiary zestawu (dł. x szer. x wys.): 8,23m x 5,17m x 4,21m, maksymalna wysokość upadku: 1,36m,

12 przeznaczony dla dzieci w wieku: 5-12 lat, rekomendowana ilość dzieci: 12 waga spakowanego urządzenia: 1500kg Elementy zestawu: 16 x słup nośny, 3 x podest kwadratowy, 2 x podest trójkątny, 2 x daszek spadzisty, 1 x panel z grą kółko i krzyżyk, 1 x panel z okienkiem bulaj, 2 x panel płotek, 1 x ścianka wspinaczkowa, 1 x wejściówka koci grzbiet, 1 x wejściówka kamienne schodki, 1 x zjeżdżalnia prosta wys.: 1,36m, 1 x zjazd strażacki, 2 x mostek wisząca kładka, 1 x mostek linowy, 1 x drabinka wejściowa, 4 x uchwyt wejściowy. Materiały: słupy nośne stalowe o średnicy 114mm, grubość ścianki 2,5mm, poręcze i uchwyty wejściowe wykonane z rur stalowych o średnicy 25/32/38/48mm, grubość ścianki 2,5mm, zjeżdżalnie, daszki i panele boczne wykonane z tworzywa LLDPE o minimalnej grubości 8mm metodą rotacyjnego formowania, zjazd strażacki wykonany z rury stalowej o średnicy 38mm, podesty wykonane z blachy stalowej o grubości 2mm, perforowane, pokrywane warstwą tworzywa gumowego,

13 obejmy mocujące, łączniki paneli bocznych oraz nakładki zaślepiające słupy nośne wykonane ze stopu aluminium, liny o średnicy 16mm (lina wielozwita z rdzeniem nylonowym 6mm, splotki zewnętrzne z drutów stalowych, pokryte teflonem i oplotem polipropylenowym), łączone ze sobą za pomocą okrągłych aluminiowych łączników, śruby maszynowe wykonane ze stali nierdzewnej, nakrętki samokontrujące, montaż na wylewce betonowej stalowe kołki rozporowe do betonu M10x100mm, montaż w ziemi - fundamenty wykonane z betonu klasy C15/20. Zabezpieczenia: elementy stalowe, śrutowane, odtłuszczane i galwanizowane. Finalne zabezpieczenie oparte na przemysłowej technologii Interpon PZ660 SYSTEM firmy AKZO Nobel warstwa podkładowa na bazie cynku następnie farba proszkowa. Utwardzanie poprzez obróbkę termiczną, podesty śrutowane, odtłuszczane i galwanizowane. Warstwa gumy nakładana w procesie obróbki termicznej, nakrętki i wystające śruby zakryte zaślepkami z tworzywa. Montaż i posadowienie: konstrukcja modułowa skręcana, zgodnie z dokumentacją połączenia śrubowe, metody posadowienia: - na wylewce betonowej o grubości min. 15cm wykonanej z betonu klasy C20. Montaż min. 20 dni po wylaniu betonu. Słupki nośne mocowane za pomocą stalowych kołków rozporowych M10x100mm, zabezpieczane specjalnym kołnierzem, - w gruncie, słupki nośne fundamentowane zgodnie z normą PN-EN :2009. Fundament umieszczony zostaje co najmniej 400mm poniżej powierzchni zabawy. W przypadku fundamentu schodkowego beton znajduje się co najmniej 200mm poniżej tej powierzchni. Wyjątek stanowi sytuacja, gdy plac zabaw pokrywany jest syntetyczną nawierzchnią amortyzującą.

14 Bujak sprężynowy Motorek Dane techniczne: wymiary urządzenia (dł. x szer. x wys.): 860 x 275 x 965mm wymiary strefy bezpieczeństwa: 3,86m x 3,28m, maksymalna wysokość upadku: 965mm, przeznaczone dla dzieci w wieku: 3 7 lat, maksymalne obciążenie urządzenia: 25kg, waga spakowanego urządzenia: 20 kg Materiały: sprężyna stalowa Ø18, całość wykonana z tworzywa HDPE, o grubości 15mm, śruby maszynowe wykonane ze stali nierdzewnej, nakrętki samokontrujące, montaż na wylewce betonowej stalowe kołki rozporowe do betonu M10x100mm, montaż w ziemi - fundamenty wykonane z betonu klasy C15/20. Zabezpieczenia: elementy stalowe, śrutowane, odtłuszczane i galwanizowane. Finalne zabezpieczenie oparte na przemysłowej technologii Interpon PZ660 SYSTEM firmy AKZO Nobel warstwa podkładowa na bazie cynku następnie farba proszkowa. Utwardzanie poprzez obróbkę termiczną, nakrętki i wystające śruby zakryte zaślepkami z tworzywa. Montaż i posadowienie: wyrób gotowy, nie wymagający montażu, metody posadowienia: - na wylewce betonowej o grubości min. 15cm wykonanej z betonu klasy C20. Montaż min. 20 dni po wylaniu betonu. Słupki nośne mocowane za pomocą stalowych kołków rozporowych M10x100mm, zabezpieczane specjalnym kołnierzem, - w gruncie, słupki nośne fundamentowane zgodnie z normą PN-EN :2009. Fundament umieszczony zostaje co najmniej 400mm poniżej powierzchni zabawy.

15 W przypadku fundamentu schodkowego beton znajduje się co najmniej 200mm poniżej tej powierzchni. Wyjątek stanowi sytuacja, gdy plac zabaw pokrywany jest syntetyczną nawierzchnią amortyzującą. Bujak sprężynowy Piesek Dane techniczne: wymiary urządzenia (dł. x szer. x wys.): 1140 x 312 x 595mm wymiary strefy bezpieczeństwa: 4,14m x 3,30m, maksymalna wysokość upadku: 600mm, przeznaczone dla dzieci w wieku: 3 7 lat, maksymalne obciążenie urządzenia: 25kg, waga spakowanego urządzenia: 23 kg Materiały: sprężyna stalowa Ø18, całość wykonana z tworzywa HDPE, o grubości 15mm, śruby maszynowe wykonane ze stali nierdzewnej, nakrętki samokontrujące, montaż na wylewce betonowej stalowe kołki rozporowe do betonu M10x100mm, montaż w ziemi - fundamenty wykonane z betonu klasy C15/20. Zabezpieczenia: elementy stalowe, śrutowane, odtłuszczane i galwanizowane. Finalne zabezpieczenie oparte na przemysłowej technologii Interpon PZ660 SYSTEM firmy AKZO Nobel warstwa podkładowa na bazie cynku następnie farba proszkowa. Utwardzanie poprzez obróbkę termiczną, nakrętki i wystające śruby zakryte zaślepkami z tworzywa. Montaż i posadowienie: wyrób gotowy, nie wymagający montażu, metody posadowienia: - na wylewce betonowej o grubości min. 15cm wykonanej z betonu klasy C20. Montaż min. 20 dni po wylaniu betonu. Słupki nośne mocowane za pomocą stalowych kołków rozporowych M10x100mm, zabezpieczane specjalnym kołnierzem,

16 - w gruncie, słupki nośne fundamentowane zgodnie z normą PN-EN :2009. Fundament umieszczony zostaje co najmniej 400mm poniżej powierzchni zabawy. W przypadku fundamentu schodkowego beton znajduje się co najmniej 200mm poniżej tej powierzchni. Wyjątek stanowi sytuacja, gdy plac zabaw pokrywany jest syntetyczną nawierzchnią amortyzującą. Huśtawka wagowa duża Dane techniczne: wymiary urządzenia (dł. x szer. x wys.): 3015mm x 500mm x 915mm, wymiary strefy bezpieczeństwa: 6,02m x 3,5m, maksymalna wysokość upadku: 1,20m, przeznaczone dla dzieci w wieku: 5-12 lat, waga spakowanego urządzenia: 80 kg Materiały: podstawa i ramię huśtawki wykonana z rur stalowych o średnicy 114mm, grubość ścianki 2,5mm, uchwyty wykonane z rurek stalowych o średnicy 25mm, grubość ścianki 2,5mm siedziska huśtawki wykonane z tworzywa LLDPE o minimalnej grubości 8mm metodą rotacyjnego formowania, nakładki zaślepiające słupy i ramię huśtawki wykonane ze stopu aluminium, śruby maszynowe wykonane ze stali nierdzewnej, nakrętki samokontrujące, montaż na wylewce betonowej stalowe kołki rozporowe do betonu M10x100mm, montaż w ziemi - fundamenty wykonane z betonu klasy C15/20. Zabezpieczenia: elementy stalowe, śrutowane, odtłuszczane i galwanizowane. Finalne zabezpieczenie oparte na przemysłowej technologii Interpon PZ660 SYSTEM firmy AKZO Nobel warstwa podkładowa na bazie cynku następnie farba proszkowa. Utwardzanie poprzez obróbkę termiczną, nakrętki i wystające śruby zakryte zaślepkami z tworzywa.

17 Montaż i posadowienie: konstrukcja modułowa skręcana, zgodnie z dokumentacją połączenia śrubowe, metody posadowienia: - na wylewce betonowej o grubości min. 15cm wykonanej z betonu klasy C20. Montaż min. 20 dni po wylaniu betonu. Słupki nośne mocowane za pomocą stalowych kołków rozporowych M10x100mm, zabezpieczane specjalnym kołnierzem, - w gruncie, słupki nośne fundamentowane zgodnie z normą PN-EN :2009. Fundament umieszczony zostaje co najmniej 400mm poniżej powierzchni zabawy. W przypadku fundamentu schodkowego beton znajduje się co najmniej 200mm poniżej tej powierzchni. Wyjątek stanowi sytuacja, gdy plac zabaw pokrywany jest syntetyczną nawierzchnią amortyzującą. Sześciokąt wielofunkcyjny Małpi Gaj Wymiary: powierzchnia strefy bezpieczeństwa: 22m, wymiary strefy bezpieczeństwa: 5,66m x 5,41m, wymiary zestawu (dł. x szer. x wys.): 1,82m x 2,17m x 1,80m, maksymalna wysokość upadku: 1,70m, przeznaczony dla dzieci w wieku: 5-12 lat, rekomendowana ilość dzieci: 6, waga spakowanego urządzenia: 150kg Elementy zestawu: 1 x ścianka wspinaczkowa wys.: 1,70m, 1 x lina do wspinaczki, 1 x drążek do podciągania na linach, 2 x drążek gimnastyczny, 1 x drabinka gimnastyczna. Materiały: słupy nośne belki kwadratowe 90/90mm wykonane z drewna bezrdzeniowego, szlifowane i impregnowane, w tym preparatami przeciwogniowymi,

18 kotwy stalowe ocynkowane, drążek do podciągania wykonany z wałka stalowego o średnicy 30mm drążki i szczeble drabinki wykonane z rurek stalowych o średnicy 32/38mm, grubość ścianki 2,5mm, lina o średnicy 16mm (lina wielozwita z rdzeniem nylonowym 6mm, splotki zewnętrzne z drutów stalowych, pokryte teflonem i oplotem polipropylenowym), łączone ze sobą za pomocą okrągłych aluminiowych łączników, nakładki zaślepiające słupy nośne wykonane z tworzywa, śruby maszynowe wykonane ze stali nierdzewnej, nakrętki samokontrujące, montaż w ziemi - fundamenty wykonane z betonu klasy C15/20. Zabezpieczenia: elementy drewniane malowane farbami impregnacyjo dekoracyjnymi, elementy stalowe, śrutowane, odtłuszczane i galwanizowane. Finalne zabezpieczenie oparte na przemysłowej technologii Interpon PZ660 SYSTEM firmy AKZO Nobel warstwa podkładowa na bazie cynku następnie farba proszkowa. Utwardzanie poprzez obróbkę termiczną, nakrętki i wystające śruby zakryte zaślepkami z tworzywa. Montaż i posadowienie: konstrukcja modułowa skręcana, zgodnie z dokumentacją połączenia śrubowe, metody posadowienia: - na wylewce betonowej o grubości min. 15cm wykonanej z betonu klasy C20. Montaż min. 20 dni po wylaniu betonu. Słupy nośne mocowane za pomocą stalowych kołków rozporowych M10x100mm, - w gruncie, słupy nośne na stalowych kotwach fundamentowane zgodnie z normą PN-EN :2009. Fundament umieszczony zostaje co najmniej 400mm poniżej powierzchni zabawy. W przypadku fundamentu schodkowego beton znajduje się co najmniej 200mm poniżej tej powierzchni. Wyjątek stanowi sytuacja, gdy plac zabaw pokrywany jest syntetyczną nawierzchnią amortyzującą

19 Huśtawka wahadłowa podwójna Dane techniczne: wymiary urządzenia (dł. x szer. x wys.): 3610 x 1345 x 2480 mm, wymiary strefy bezpieczeństwa: 8m x 4m, maksymalna wysokość upadku: 1,50m, długość cięgna: 1670mm, wysokość siedziska mierzona od poziomu gruntu: ~ 500mm, maksymalne obciążenie jednego siedziska: 75kg, przeznaczone dla dzieci w wieku: 5-12 lat, waga spakowanego urządzenia: 92kg Materiały: podpory boczne z rur stalowych o średnicy 60mm, belka poprzeczna stalowa o średnicy 76mm, grubość ścianki 2,5mm, łańcuch techniczny kalibrowany, ocynkowany ogniowo i pokryty warstwą tworzywa gumowego, łożyska kulkowe samosmarujące, siedziska huśtawki z blachy stalowej powlekanej gumą, stalowe kotwy o średnicy 12mm i nakrętki M12 ocynkowane ogniowo, śruby i nakrętki M10 wykonane ze stali nierdzewnej A2-70, nakrętki samokontrujące, montaż na wylewce betonowej stalowe kołki rozporowe do betonu M10x100mm, montaż w ziemi - fundamenty wykonane z betonu klasy C15/20 Zabezpieczenia: elementy stalowe, śrutowane, odtłuszczane i galwanizowane. Finalne zabezpieczenie oparte na przemysłowej technologii Interpon PZ660 SYSTEM firmy AKZO Nobel warstwa podkładowa na bazie cynku następnie farba proszkowa. Utwardzanie poprzez obróbkę termiczną, nakrętki i śruby zabezpieczone zaślepkami z tworzywa sztucznego. Montaż i posadowienie:

20 konstrukcja modułowa skręcana, zgodnie z dokumentacją połączenia śrubowe, metoda posadowienia: - na wylewce betonowej o grubości min. 15cm wykonanej z betonu klasy C20. Montaż min. 20 dni po wylaniu betonu. Słupki nośne mocowane za pomocą stalowych kołków rozporowych M10 x 100mm, zabezpieczane specjalnym kołnierzem, - poprzez przykręcenie słupków do zabetonowanych w gruncie stalowych elementów kotwiących nakrętkami M12. Ruchomy trap powierzchnia strefy bezpieczeństwa: 20m 2, wymiary strefy bezpieczeństwa: 5m x 4m, wymiary zestawu (dł. x szer. x wys.): 2m x 1m x 1,10m, maksymalna wysokość upadku: 0,40m. Ławka stalowa Ławka drewniana na stelażu metalowym z oparciem. wymiary: 2m x 0,77m x 0,97m Konstrukcja stalowa wykonana z rur. Całość cynkowana i malowana proszkowo. Listwy drewniane wzmacniane stalowym ceownikiem, dwukrotnie malowane. Kosz parkowy Kosz stalowy średnica: 35cm, wysokość: 110cm, pojemność: 35l Konstrukcja stalowa, cynkowana i malowana proszkowo. Ogrodzenie - płotek drewniany z furtką Ogrodzenie placu zabaw z gotowych elementów systemowych. Słupy wykonane z profili stalowych malowanych 40x60mm, zakotwione w gruncie za pomocą betonu

21 B15. Przęsła wykonane z deski ryflowanej. Wysokość ogrodzenia 1,2m. Furtka z samozamykaczem, drewniana, konstrukcja ze stali ocynkowanej lub powlekane farbą, zakotwiona w gruncie za pomocą betonu B Sprzęt i maszyny: Łopaty, kilofy, łomy, grabki Poziomice, miary Młotki Klucze specjalistyczne Wiertarki i wkrętarki Piła ręczna Ubijaki i zagęszczarki Taczka 4.4.Transport: Samochód skrzyniowy Samochód samowyładowczy 4.5.Wykonanie i zakres robót Urządzenia zamontowane zgodnie z projektem zagospodarowania terenu. Montażu dokona Wykonawca z uwzględnieniem stref użytkownika i bezpieczeństwa podanych przez producenta. Miejsce prac montażowych zabezpieczy przed Wykonawca możliwością przebywania na obszarze prowadzenia robót osób niepowołanych. Montażu urządzeń dokona niezwłocznie po dostarczeniu na miejsce zabudowy. Podczas prac stosować się do instrukcji montażu danego urządzenia. Montaż urządzeń dokona w gruncie na prefabrykowanych fundamentach żelbetowych, zgodnie z zaleceniami producenta. 4.6.Odbior materiałów Należy sprawdzić:

22 Zgodność ilościową i jakościową dostarczonych urządzeń z wytycznymi projektu Zgodność danych technicznych elementów składowych, całych urządzeń, bądź gotowych wyrobów, z dokumentacją projektową, a w szczególności zastosowane przekroje, średnice i grubości ścianek elementów składowych Zgodność kolorystyki urządzeń oraz wykonanie powłok malarskich i zabezpieczenia a/k. 5.Roboty w zakresie kształtowania terenów zielonych Lokalizacja pokazana została na projekcie zagospodarowania terenu. Projekt przewiduje: Ręczne przekopanie gleby na terenie płaskim Rozścielenie ziemi urodzajnej pod krzewami ręcznie z transportem taczkami na terenie płaskim Wykonanie trawników dywanowych siewem Dostawa i posadzenie roślin ozdobnych Ręczne rozrzucenie kory na terenie płaskim Pielęgnacja zieleni w okresie prowadzenia robót (podlewanie, odchwaszczanie) 5.1.Materiał - sadzonki krzewów - nasiona traw - kora ogrodnicza - ziemia urodzajna Dostarczone sadzonki powinny być właściwie oznakowane. System korzeniowy roślin powinien być skupiony i prawidłowo rozwinięty. Wielkość roślin 20/30 pojemnik C2. Niedopuszczalne wady: silne uszkodzenia mechaniczne, ślady żerowania szkodników, oznaki chorobowe. Krzewy po dostarczeniu powinny być natychmiast sadzone. Jeśli jest to niemożliwe, powinny być składowane w zacienionym i nieprzewiewanym miejscu, muszą być podlewane.

23 5.2.Sprzęt Łopaty, szpadle, grabki, taczka, samochód 5.3.Wykonanie i zakres robót Wszystkie prace należy wykonać zgodnie z projektem i sztuką ogrodniczą. 5.4.Odbiór robót Celem odbioru robót jest protokolarne dokonanie finalnej oceny rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Gotowość do odbioru na podstawie jej zgłoszenia Zamawiającemu. 6.Odbiór końcowy robót Odbiór końcowy roboty odbiera komisja powołana przez Inwestora na podstawie dokumentacji projektowej i przepisów związanych. Odbiór końcowy roboty, na podstawie dokumentacji projektowej i przepisów związanych, odbiera komisja powołana przez Inwestora na zgłoszenia Wykonawcy robót. Inwestor, na pisemny wniosek zgłoszenie Wykonawcy o terminie planowanego zakończenia robót ustala termin odbioru końcowego robót i zwołuje komisje odbiorową. W skład komisji wchodzą przedstawiciele Inwestora i Wykonawcy. Komisja ma obowiązek sprawdzenia: zachowania stref bezpieczeństwa montowanych urządzeń przestrzegania zaleceń instrukcji montażu poszczególnych urządzeń certyfikatów uprawniających do oznaczania wyrobu znakiem bezpieczeństwa B tzw. certyfikaty bezpieczeństwa, atestów i deklaracji zgodności na zastosowane wyroby i urządzenia

24 posiadania aprobat technicznych i innych dokumentów normujących wprowadzanie wyrobów do obrotu i stosowania w budownictwie czy nastąpiło uporządkowanie terenu realizacji zadania czy Wykonawca przy realizacji inwestycji nie spowodował zniszczeń mienia i terenu w granicach placu budowy Komisja, po dokonaniu pozytywnego odbioru, sporządza protokół odbioru końcowego robót i podpisuje go. Protokół ten stanowi podstawę do rozliczenia robót i wystawienia faktury VAT za zakończone i odebrane roboty. Po sporządzeniu i podpisaniu bezusterkowego protokołu odbioru końcowego robót, komisja dopuszcza przedmiotowy teren do użytkowania.
