1 OPIS PZEDMIOTU ZAMÓWIENIA 1. Przedmiotem zamówienia jest: Budowa placu zabaw oraz siłowni plenerowej dla seniorów w Parku Miejskim w Suchowoli 2. Wykaz wymaganych urządzeń na plac zabaw: 1. Kiwak dwuosobowy- szt.1 Wymiary (szerokość x długość x wysokość): 0,66 m x 0,83 m x 0,85 m Wymiary strefy funkcjonowania długość x szerokość: 3,83 m x 3,66 m Maksymalna wysokość upadkowa: poniżej 60 m Głębokość fundamentowania -0,60 m Całość urządzenia: płyty HDPE Elementy stalowe: stal cynkowana cynkoprimem, malowana proszkowo Fundamenty: beton klasy min. C12/15 Podstawa fundamentowania: ażurowa konstrukcja stalowa Sprężyna: stal ocynkowana, malowana proszkowo Uchwyty, podpory na nogi: stal nierdzewna Zaślepki: tworzywo sztuczne 2. Pojazd ze zjeżdżalnią Wymiary (szerokość x długość x wysokość):3,63m x 2,98mx 3,05 m Wymiary strefy funkcjonowania długość x szerokość: 5,30m x 6,47m Maksymalna wysokość upadkowa: 0,90 m Nogi konstrukcyjne ze stali ocynkowanej, malowanej proszkowo o wymiarach 80 x 80, zaokrąglone na krawędziach Elementy połaciowe: płyty HDPE Podesty, schody: deski impregnowane Zjeżdżalnia: boki z płyty HDPE, ślizg z blachy nierdzewnej Tunel: rura PVC, mocowana do płyt HDPE Ścianka wspinaczkowa: sklejka wodoodporna szalunkowa, uchwyty alpinistyczne z tworzywa opartego na żywicach 1

2 Liny: polipropylenowe na oplocie stalowym, połączone ze sobą poprzez plastikowe łączniki Kółko i krzyżyk: walce polipropylenowe, malowane w technice sitodruku Zaślepki: tworzywo sztuczne Fundamenty: beton klasy min. B-15 Skład urządzenia: Rura strażacka wys. 90 cm- Ścianka wspinaczkowa pionowa wys. 90 cm- Tablica rysunkowa Wieża bez dachu, podest wys. 55 cm - Wieża bez dachu, podest wys. 90 cm- 2 szt. Zjeżdżalnia wys. 90 cm 1 - szt. 3. Stolik z liczydłami lub inne urządzenie zręcznościowo-edukacyjne szt. 1: Wymiary (szerokość x długość x wysokość0,13 m x 0,84 m x 1,20 m Wymiary strefy funkcjonowania długość x szerokość: 3,84 m x 3,13 m Elementy konstrukcyjne wykonane ze stali malowanej proszkowo o wymiarach 80 x 80, zaokrąglone na krawędziach Elementy dekoracyjne (np. stolik) wykonane z płyty HDPE 2

3 4. Ławeczka Samolot lub inna przeznaczona dla małych dzieci o wysokości max. 55 cm Wymiary (szerokość x długość x wysokość): 1,05 m x 1,63 m x 0,55 m Aplikacje wykonane z płyty HDPE Kotwy ze stali ocynkowanej kąpielowo Nogi konstrukcyjne wykonane z profili stalowych ocynkowanychcynkoprimem, malowanych proszkowo Siedzisko z drewna klejonego, impregnowanego, malowanego Zaślepki z tworzywa sztucznego 5. Huśtawka wahadłowa z dwoma siedziskami szt. 1: Wymiary (szerokość x długość x wysokość): 3,50 mx 1,92 mx 2,43 m Wymiary strefy funkcjonowania długość x szerokość: 7,40 mx 3,50 m Maksymalna wysokość upadkowa 1,25 m Nogi konstrukcyjne wykonane ze stali, ocynkowane, malowane proszkowo o wymiarach 80 x 80, zaokrąglone na krawędziach Kotwy wykonane ze stali ocynkowanej kąpielowo Elementy dekoracyjne wykonane z płyty HDPE Elementy stalowe (belka pozioma): stal cynkowana cynkoprimem, malowana proszkowo Siedziskawykonane z konstrukcji stalowej powlekanej gumą. Jedno siedzisko kubełkowe, drugie w formie deseczki. 3

4 Zaślepki wykonane z tworzywa sztucznego Łańcuchy kalibrowane, wykonany ze stali nierdzewnej 6. Huśtawka wahadłowa typu bocianie gniazdo szt. 1: Wymiary (szerokość x długość x wysokość): 3,50 m x 1,92 m x 2,43 m Wymiary strefy funkcjonowania długość x szerokość: 7,40 m x 3,50 m Maksymalna wysokość upadkowa 1,25 m Nogi konstrukcyjne stalowe, ocynkowane, malowane proszkowo o wymiarze 80 x 80, zaokrąglone na krawędziach. Kotwy wykonane ze stali ocynkowanej kąpielowo Elementy dekoracyjne wykonane z płyty HDPE Elementy stalowe (belka pozioma): stal cynkowana cynkoprimem, malowana proszkowo Siedziska wykonane z lin polipropylenowych na oplocie stalowym Zaślepki wykonane z tworzywa sztucznego Łańcuchy kalibrowane, wykonany ze stali nierdzewnej 6. Piaskownica kwadratowa- szt. 1 Wymiary (szerokość x długość x wysokość): 2,77 mx 2,77 mx 0,43 m Wymiary strefy funkcjonowania długość x szerokość: 5,77m x 5,77 m Nogi wykonane z profili stalowych zimno giętych, ocynkowanych Ścianki piaskownicy i siedziska wykonane z płyty HDPE 4

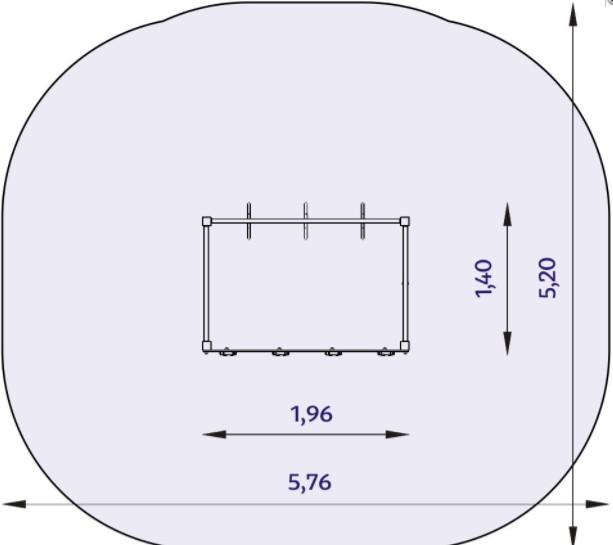

5 Kotwy ze stali ocynkowana kąpielowo Zaślepki z tworzywa sztucznego Głębokość fundamentowania -0,50 m 7. Kaskada szt. 1: Wymiary (szerokość x długość x wysokość): 1,96 mx 1,40 mx 2,19 m Wymiary strefy funkcjonowania długość x szerokość: 5,76 mx 5,20 m Maksymalna wysokość upadkowa 2,05 m Nogi konstrukcyjne z profili stalowych o wymiarach 80 x 80 mm, ocynkowane cynkoprimem, malowane proszkowo Kotwy wykonane ze stali ocynkowana kąpielowo Liny polipropylenowe, wielooplotowe o grubości min. 16 mm, z rdzeniem stalowym, niepalne połączone ze sobą poprzez plastikowe łączniki Ścianka wspinaczkowa ze sklejki wodoodpornej szalunkowej z uchwytami alpinistycznymi z tworzywa opartego na żywicach Zaślepki: tworzywo sztuczne Skład urządzenia: Lina wspinaczkowa: Linarium pionowe, dł. 220 cm, szer. 80 cm: Ścianka wspinaczkowa: Uchwyt do podciągania: 5

6 8. Zestaw zabawowy szt. 1: Wymiary (szerokość x długość x wysokość): 10,70m x 9,20m x 4,05m Wymiary strefy funkcjonowania długość x szerokość: 14,65 m x 11,78 m Maksymalna wysokość upadkowa 2,20 m Głębokość posadowienia: -0,60m Nogi konstrukcyjne ze stali ocynkowanej malowanej proszkowo o przekroju 80x80, zaokrąglone na krawędziach Elementy połaciowe wykonane z płyty HDPE Kotwy ze stali ocynkowanej kąpielowo Gra Kółko i krzyżyk wykonana z walców polipropylenowych, malowanych w technice sitodruku Linypolipropylenowe, wielosplotowe o grubości min. 16 mm, z rdzeniem stalowym, niepalne połączone ze sobą poprzez plastikowe łączniki Podesty, schody powlekane materiałem antypoślizgowym Ścianka wspinaczkowa ze sklejki wodoodpornej szalunkowej, uchwyty alpinistyczne z tworzywa opartego na żywicach Kolejka pozioma: mechanizm przesuwny, rolkowy, cichobieżny Siedzisko: wykonane na konstrukcji metalowej, powlekanej gumą Ślizg w zjeżdżalni spiralnej wykonany z PVC Ślizg zjeżdżalni prostej z blachy nierdzewnej 2 mm Zaślepki: tworzywo sztuczne Zestaw zabawowy składający się co najmniej z: Wieża bez dachu, podest wys. 150 cm Wieża bez dachu, podest wys. 30 cm 5 szt. Wieża bez dachu, podest wys. 90 cm 4 szt. Wieża z dachem, podest wys. 120 cm Wieża z dachem, podest wys. 185 cm Wieża z dachem, podest wys. 90 cm 2 szt. Trap wejściowy wys. 90 cm 2 szt. 6

7 Ścianka wspinaczkowa wys. 90 cm Zjeżdżalnia spiralna Zjeżdżalnia wys. 90 cm Rura strażacka wys. 150 cm Balkonik Mostek linowy Mostek łukowy Pomost ruchomy Tunel linowy ukośny Przeplotnia łukowa Kolejka zjazdowa Gra integracyjna Kółko i Krzyżyk Panel elektryczny 2 szt. 9. Zestaw sprawnościowy szt. 1: 7

8 Wymiary (szerokość x długość x wysokość): 5,06 m x 7,74 mx 2,38 m Wymiary strefy funkcjonowania długość x szerokość: 11,23 m x 8,55 m Maksymalna wysokość upadkowa 2,20 m Nogi konstrukcyjne ze stali ocynkowanej malowanej proszkowo o przekroju 80x80, zaokrąglone na krawędziach Elementy połaciowe wykonane z płyty HDPE Kotwy ze stali ocynkowanej kąpielowo Liny polipropylenowe, wielooplotowe o grubości min. 16 mm, z rdzeniem stalowym, niepalne połączone ze sobą poprzez plastikowe łączniki Podesty, schody powlekane materiałem antypoślizgowym Zaślepki z tworzywa sztucznego Zestaw sprawnościowy składający się co najmniej z: Drabinka pozioma, dł. 244cm: Drabinka ukośna: Przeplotnia pionowa z lin, wys. 220cm, szer. 228cm: Zestaw do przewrotów: Ławeczka do ćwiczeń brzucha pozioma: Ławeczka do ćwiczeń brzucha ukośna: 1szt. 10. Zestaw sprawnościowy szt. 1: Wymiary (szerokość x długość x wysokość): 0,90 mx 2,87 mx 1,52 m Wymiary strefy funkcjonowania długość x szerokość: 5,90 mx 3,90 m Nogi konstrukcyjne wykonane ze stali ocynkowanej malowanej proszkowo o przekroju 80x80, zaokrąglone na krawędziach 8

9 Maksymalna wysokość upadkowa: 0,42 m Kotwy ze stali ocynkowanej kąpielowo Talerzyki wykonane z płyty HDPE, antypoślizgowe Zaślepki z tworzywa sztucznego 6. Huśtawka typu ważka szt. 1: Wymiary (szerokość x długość x wysokość): 0,60 mx 2,40 m x 1,45 m Wymiary strefy funkcjonowania długość x szerokość: 5,40 mx 3,60 m Maksymalna wysokość upadkowa 0,80 m Elementy ruchome ze stali ocynkowanej kąpielowo, malowanej proszkowo, zamocowane na sprężynach zgodnych z PN-EN :2009 Konstrukcja nośna wykonana z profil stalowych ocynkowane kąpielowo, malowana proszkowo Siedzisko wykonane z antypoślizgowego tworzywa sztucznego Zaślepki wykonane z tworzywa sztucznego 9

10 7. Karuzela tarczowa o średnicy min. 1,60 m- szt. 1: Średnica: 1,65 m Wysokość: ~0,75 m Maksymalna wysokość upadkowa: 0,75 m Głębokość fundamentowania: -0,85 m Konstrukcja nośna ze stali ocynkowanej, malowanej proszkowo na kolor szary, wraz z mechanizmem obrotowym Podest ze stali ocynkowanej, malowana proszkowo, wypełnienie z blachy ryflowanej Siedziska z płyty polietylenowej przytwierdzonej do płaskowników spawanych do profili Zaślepki z tworzywa sztucznego 8. Regulamin- szt. 1: Wymiary (szerokość x długość x wysokość): 0,09 m x 0,56 m x 2,01m Fundamenty: beton klasy min. C12/15 Kotwy: stal ocynkowana kąpielowo Nogi konstrukcyjne: profil stalowy zamknięty ocynkowany Tablica: spieniona płyta PCV Zaślepki: tworzywo sztuczne 10

11 9. Ławka z oparciem- szt. 3 Wymiary (szerokość x długość x wysokość): 0,89m x 1,65m x 0,90m Głębokość fundamentowania: -0,6 m Elementy stalowe: stal cynkowana cynkoprimem Kotwy: stal ocynkowana kąpielowo Noga konstrukcyjna: rura stalowa ocynkowana Siedzisko i oparcie: drewno klejone, impregnowane, malowane w kolorze brązowym Zaślepki z tworzywa sztucznego 11

12 10. Dostawa i wykonanie nawierzchni piaskowej amortyzującej upadek o powierzchni 330 m 2 3. Wykaz wymaganych urządzeń fitness: 1. Rower- Wymiary (dł./szer./wys.)0,54 m x 0,83 m x 1,38 m Strefa bezpieczeństwa długość x szerokość : 3,83 m x 3,54 m Maksymalna waga użytkownika 120kg Elementy ruchome: oparte na łożyskach zamkniętych, bezobsługowych Konstrukcja nośna: dwukrotnie malowane proszkowo z podkładem cynkowym, zapewniające ochronę antykorozyjną Połączenia elementów: śruby maszynowe, ocynkowane, zabezpieczone zaślepkami z tworzywa sztucznego Siedziska i podparcia stóp: dwukrotnie malowane proszkowo z podkładem cynkowym, zapewniające ochronę antykorozyjną Głębokość fundamentowania: -0,80m Fundamenty: beton klasy C20/25 Przykładowe urządzenie: 2. Wyciąg górny pojedynczy - Wymiary (dł./szer./wys.) 1,14x74x1,90 cm Strefa bezpieczeństwa 380x493cm Maksymalna waga użytkownika 120kg Śruby metryczne ocynkowane Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne Malowanie proszkowe z podkładem cynkowym zapewniającym ochronęprzeciwkorozyjną Głębokość fundamentowania: -0,80m Fundamenty: beton klasy C20/25 12

13 Przykładowe urządzenie: 3. Biegacz Wymiary (dł./szer./wys.) 99x49x175cm Strefa bezpieczeństwa 349x399cm Maksymalna waga użytkownika 120kg Śruby metryczne ocynkowane Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne Malowanie proszkowe z podkładem cynkowym zapewniającym ochronę przeciwkorozyjną Głębokość fundamentowania: -0,80m Fundamenty: beton klasy C20/25 Przykładowe urządzenie: 3. Koła Tai Chi pojedyncze 13

14 Wymiary (dł./szer./wys.) 100x80x170cm Strefa bezpieczeństwa 400x380cm Maksymalna waga użytkownika 120kg Śruby metryczne ocynkowane Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem W przegubach łożyska kulkowe, bezobsługowe, metryczne. Malowanie proszkowe z podkładem cynkowym zapewniającym ochronę przeciwkorozyjną Głębokość fundamentowania: -0,80 m Przykładowe urządzenie: 5. Orbitrek wolnostojący Wymiary (dł./szer./wys.) 132x60x188cm Strefa bezpieczeństwa 432x360cm Maksymalna waga użytkownika 120kg Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne Malowanie proszkowe z podkładem cynkowym zapewniającym ochronę przeciwkorozyjną Głębokość fundamentowania: -0,80m Fundamenty: beton klasy C20/25 Przykładowe urządzenie: 14

15 7. Twister pojedyńczy Wymiary (dł./szer./wys.) 80x45x1,9cm Strefa bezpieczeństwa 435x452cm Maksymalna waga użytkownika 120kg Śruby metryczne ocynkowane Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem metrycznym do ramy urządzenia Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne. Malowanie proszkowe z podkładem cynkowym zapewniającym ochronę przeciwkorozyjną Głębokość fundamentowania: -0,80m Fundamenty: beton klasy C20/25 Przykładowe urządzenie: 15

16 8. Masażer pleców pojedyńczy Wymiary (dł./szer./wys.) 871 mm x 836 mm x 2048 mm Maksymalna waga użytkownika 120kg Śruby metryczne ocynkowane Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne Malowanie proszkowe z podkładem cynkowym zapewniającym ochronę przeciwkorozyjną Głębokość fundamentowania: -0,80m Fundamenty: beton klasy C20/25 16
