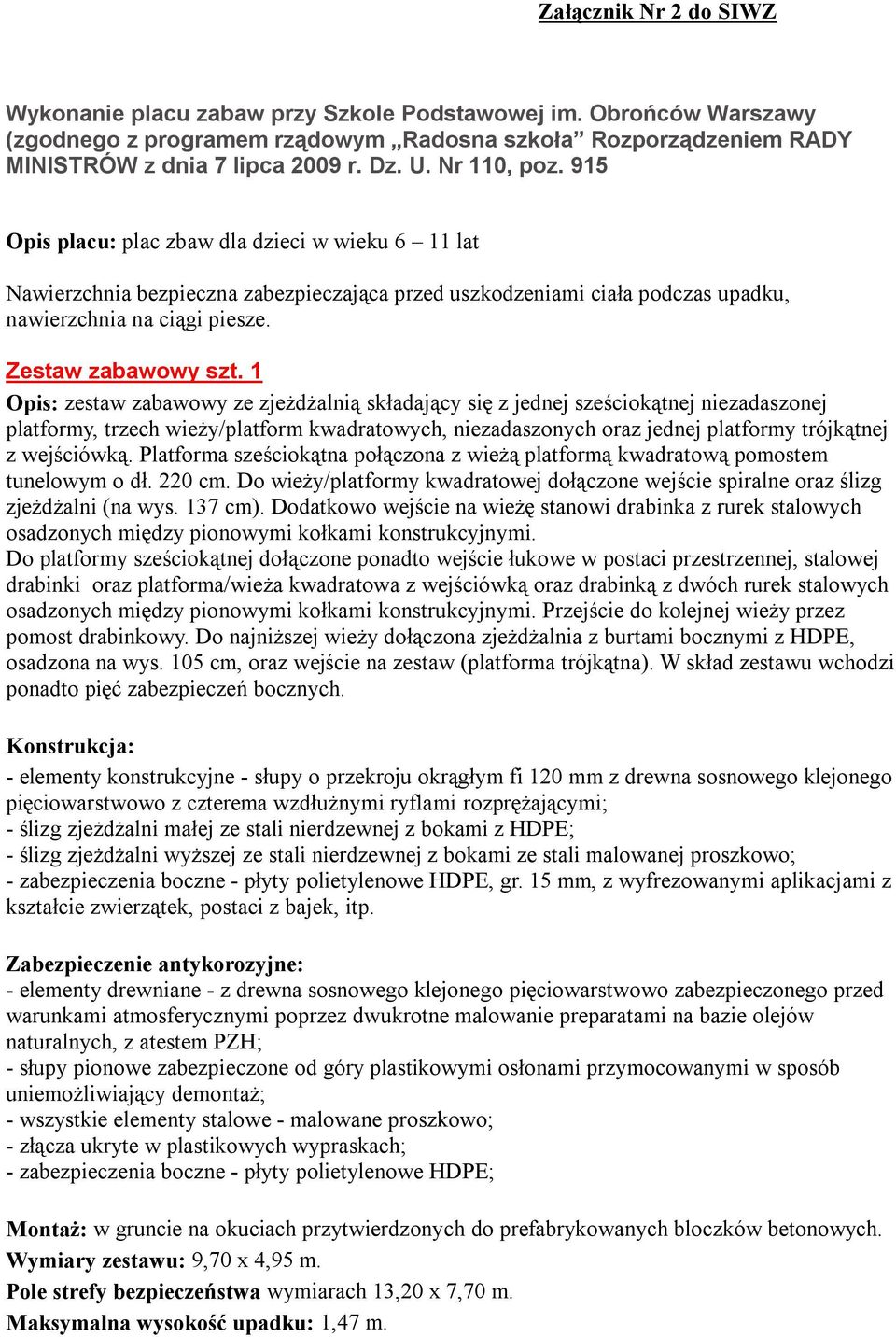

1 Załącznik Nr 2 do SIWZ Wykonanie placu zabaw przy Szkole Podstawowej im. Obrońców Warszawy (zgodnego z programem rządowym Radosna szkoła Rozporządzeniem RADY MINISTRÓW z dnia 7 lipca 2009 r. Dz. U. Nr 110, poz. 915 Opis placu: plac zbaw dla dzieci w wieku 6 11 lat Nawierzchnia bezpieczna zabezpieczająca przed uszkodzeniami ciała podczas upadku, nawierzchnia na ciągi piesze. Zestaw zabawowy szt. 1 Opis: zestaw zabawowy ze zjeżdżalnią składający się z jednej sześciokątnej niezadaszonej platformy, trzech wieży/platform kwadratowych, niezadaszonych oraz jednej platformy trójkątnej z wejściówką. Platforma sześciokątna połączona z wieżą platformą kwadratową pomostem tunelowym o dł. 220 cm. Do wieży/platformy kwadratowej dołączone wejście spiralne oraz ślizg zjeżdżalni (na wys. 137 cm). Dodatkowo wejście na wieżę stanowi drabinka z rurek stalowych osadzonych między pionowymi kołkami konstrukcyjnymi. Do platformy sześciokątnej dołączone ponadto wejście łukowe w postaci przestrzennej, stalowej drabinki oraz platforma/wieża kwadratowa z wejściówką oraz drabinką z dwóch rurek stalowych osadzonych między pionowymi kołkami konstrukcyjnymi. Przejście do kolejnej wieży przez pomost drabinkowy. Do najniższej wieży dołączona zjeżdżalnia z burtami bocznymi z HDPE, osadzona na wys. 105 cm, oraz wejście na zestaw (platforma trójkątna). W skład zestawu wchodzi ponadto pięć zabezpieczeń bocznych. - elementy konstrukcyjne - słupy o przekroju okrągłym fi 120 mm z drewna sosnowego klejonego pięciowarstwowo z czterema wzdłużnymi ryflami rozprężającymi; - ślizg zjeżdżalni małej ze stali nierdzewnej z bokami z HDPE; - ślizg zjeżdżalni wyższej ze stali nierdzewnej z bokami ze stali malowanej proszkowo; - zabezpieczenia boczne - płyty polietylenowe HDPE, gr. 15 mm, z wyfrezowanymi aplikacjami z kształcie zwierzątek, postaci z bajek, itp. - elementy drewniane - z drewna sosnowego klejonego pięciowarstwowo zabezpieczonego przed warunkami atmosferycznymi poprzez dwukrotne malowanie preparatami na bazie olejów naturalnych, z atestem PZH; - słupy pionowe zabezpieczone od góry plastikowymi osłonami przymocowanymi w sposób uniemożliwiający demontaż; - wszystkie elementy stalowe - malowane proszkowo; - złącza ukryte w plastikowych wypraskach; - zabezpieczenia boczne - płyty polietylenowe HDPE; w gruncie na okuciach przytwierdzonych do prefabrykowanych Wymiary zestawu: 9,70 x 4,95 m. Pole strefy bezpieczeństwa wymiarach 13,20 x 7,70 m. Maksymalna wysokość upadku: 1,47 m.

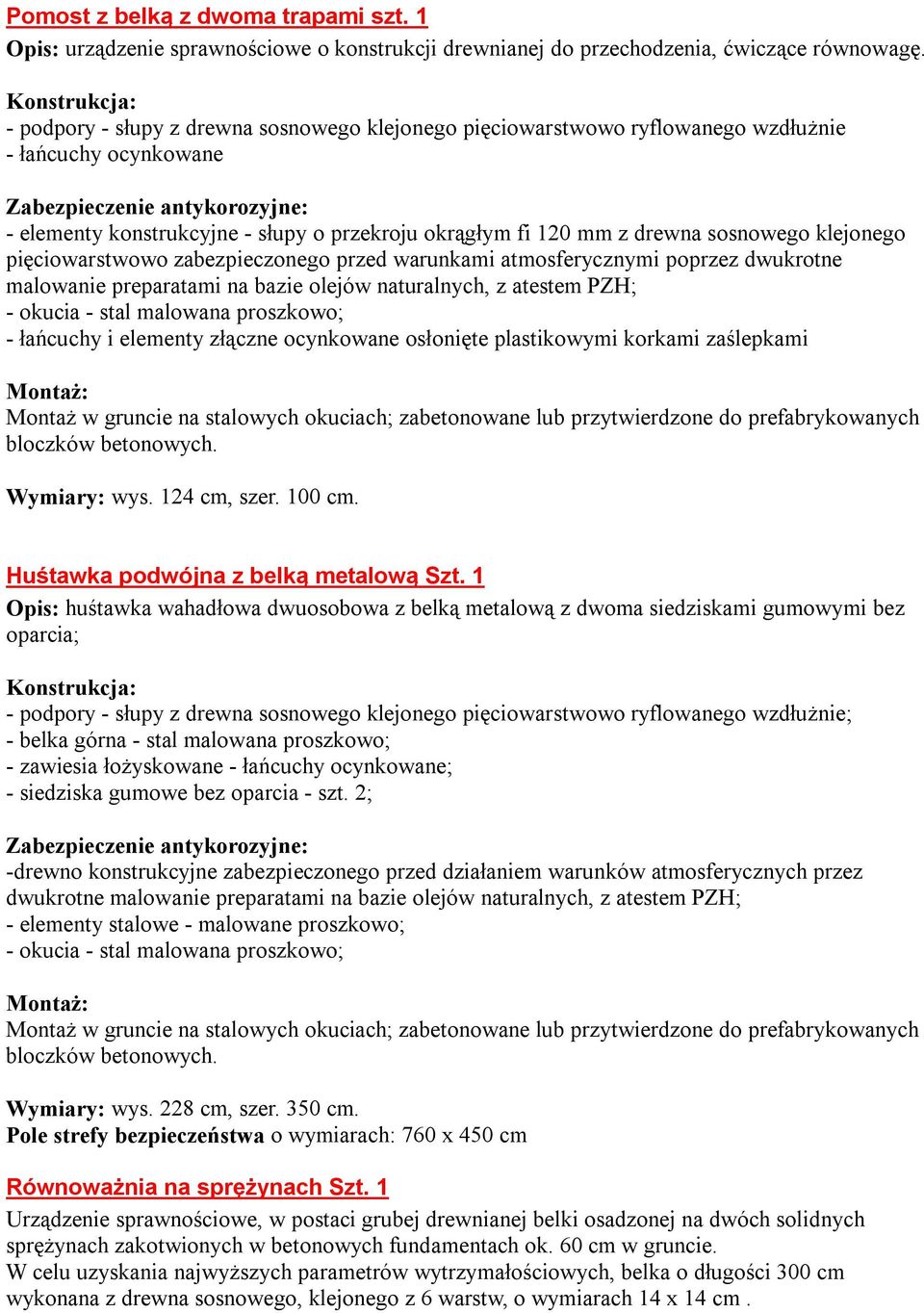

2 Pomost z belką z dwoma trapami szt. 1 Opis: urządzenie sprawnościowe o konstrukcji drewnianej do przechodzenia, ćwiczące równowagę. - podpory - słupy z drewna sosnowego klejonego pięciowarstwowo ryflowanego wzdłużnie - łańcuchy ocynkowane - elementy konstrukcyjne - słupy o przekroju okrągłym fi 120 mm z drewna sosnowego klejonego pięciowarstwowo zabezpieczonego przed warunkami atmosferycznymi poprzez dwukrotne malowanie preparatami na bazie olejów naturalnych, z atestem PZH; - łańcuchy i elementy złączne ocynkowane osłonięte plastikowymi korkami zaślepkami Wymiary: wys. 124 cm, szer. 100 cm. Huśtawka podwójna z belką metalową Szt. 1 Opis: huśtawka wahadłowa dwuosobowa z belką metalową z dwoma siedziskami gumowymi bez oparcia; - podpory - słupy z drewna sosnowego klejonego pięciowarstwowo ryflowanego wzdłużnie; - belka górna - stal malowana proszkowo; - zawiesia łożyskowane - łańcuchy ocynkowane; - siedziska gumowe bez oparcia - szt. 2; -drewno konstrukcyjne zabezpieczonego przed działaniem warunków atmosferycznych przez dwukrotne malowanie preparatami na bazie olejów naturalnych, z atestem PZH; - elementy stalowe - malowane proszkowo; Wymiary: wys. 228 cm, szer. 350 cm. Pole strefy bezpieczeństwa o wymiarach: 760 x 450 cm Równoważnia na sprężynach Szt. 1 Urządzenie sprawnościowe, w postaci grubej drewnianej belki osadzonej na dwóch solidnych sprężynach zakotwionych w betonowych fundamentach ok. 60 cm w gruncie. W celu uzyskania najwyższych parametrów wytrzymałościowych, belka o długości 300 cm wykonana z drewna sosnowego, klejonego z 6 warstw, o wymiarach 14 x 14 cm.

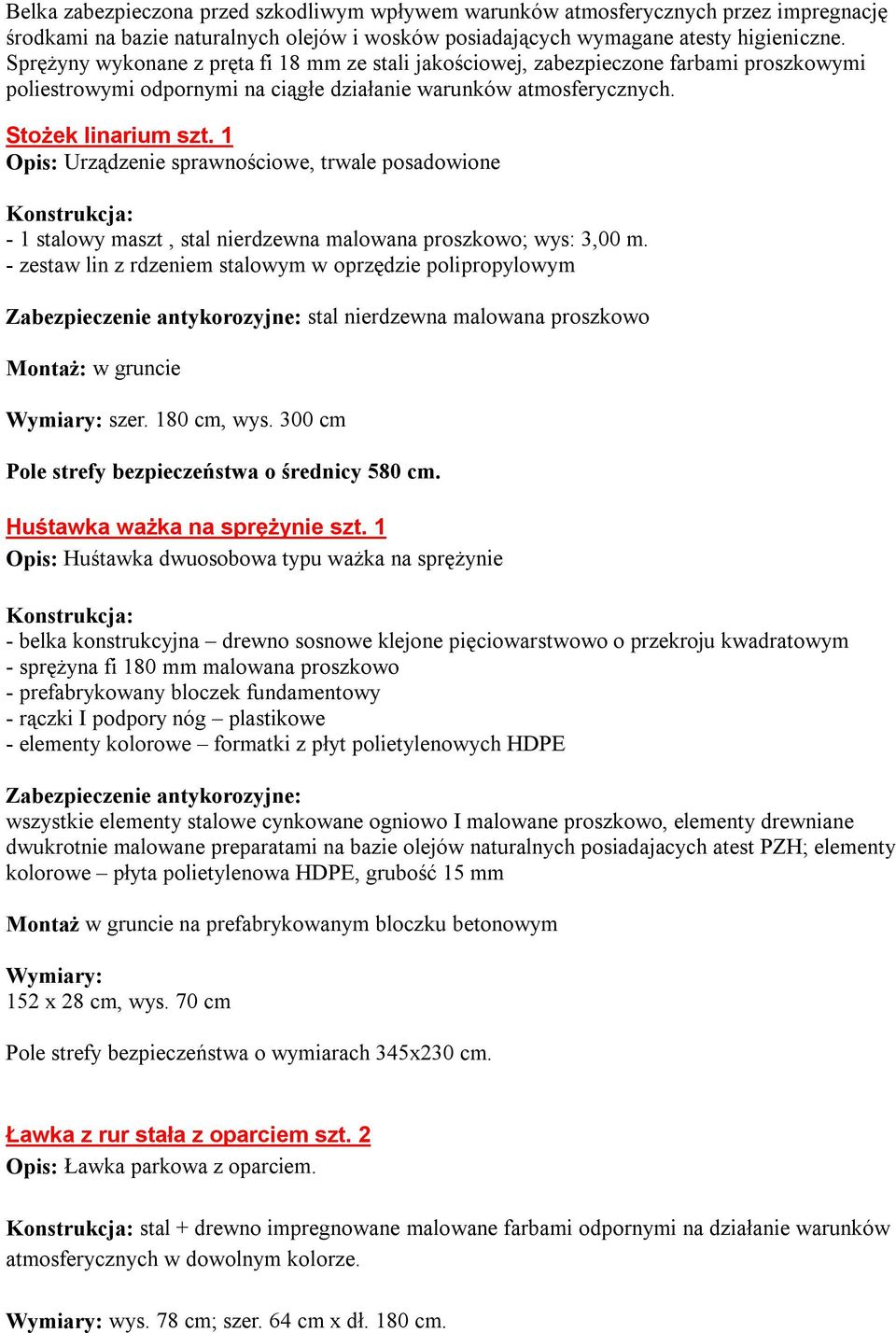

3 Belka zabezpieczona przed szkodliwym wpływem warunków atmosferycznych przez impregnację środkami na bazie naturalnych olejów i wosków posiadających wymagane atesty higieniczne. Sprężyny wykonane z pręta fi 18 mm ze stali jakościowej, zabezpieczone farbami proszkowymi poliestrowymi odpornymi na ciągłe działanie warunków atmosferycznych. Stożek linarium szt. 1 Opis: Urządzenie sprawnościowe, trwale posadowione - 1 stalowy maszt, stal nierdzewna malowana proszkowo; wys: 3,00 m. - zestaw lin z rdzeniem stalowym w oprzędzie polipropylowym stal nierdzewna malowana proszkowo w gruncie Wymiary: szer. 180 cm, wys. 300 cm Pole strefy bezpieczeństwa o średnicy 580 cm. Huśtawka ważka na sprężynie szt. 1 Opis: Huśtawka dwuosobowa typu ważka na sprężynie - belka konstrukcyjna drewno sosnowe klejone pięciowarstwowo o przekroju kwadratowym - sprężyna fi 180 mm malowana proszkowo - prefabrykowany bloczek fundamentowy - rączki I podpory nóg plastikowe - elementy kolorowe formatki z płyt polietylenowych HDPE wszystkie elementy stalowe cynkowane ogniowo I malowane proszkowo, elementy drewniane dwukrotnie malowane preparatami na bazie olejów naturalnych posiadajacych atest PZH; elementy kolorowe płyta polietylenowa HDPE, grubość 15 mm Montaż w gruncie na prefabrykowanym bloczku betonowym Wymiary: 152 x 28 cm, wys. 70 cm Pole strefy bezpieczeństwa o wymiarach 345x230 cm. Ławka z rur stała z oparciem szt. 2 Opis: Ławka parkowa z oparciem. stal + drewno impregnowane malowane farbami odpornymi na działanie warunków atmosferycznych w dowolnym kolorze. Wymiary: wys. 78 cm; szer. 64 cm x dł. 180 cm.

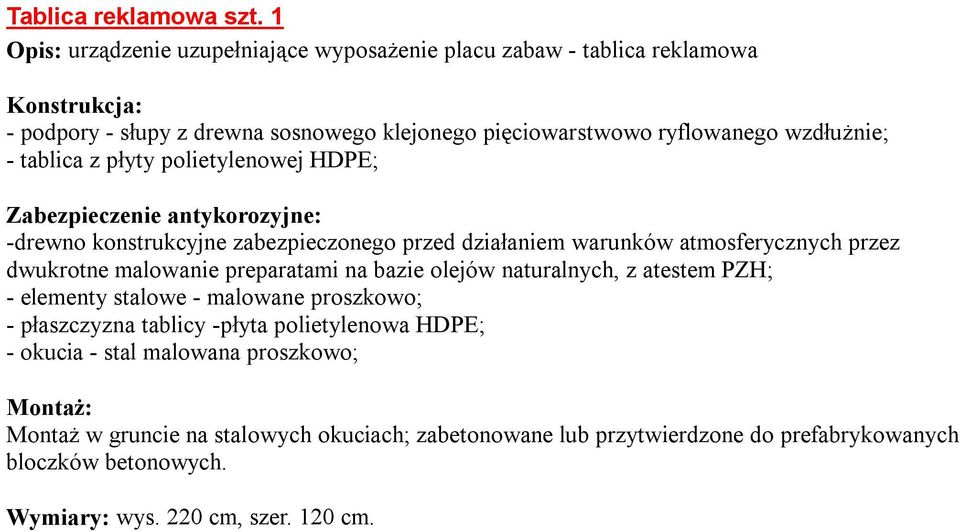

4 Tablica reklamowa szt. 1 Opis: urządzenie uzupełniające wyposażenie placu zabaw - tablica reklamowa - podpory - słupy z drewna sosnowego klejonego pięciowarstwowo ryflowanego wzdłużnie; - tablica z płyty polietylenowej HDPE; -drewno konstrukcyjne zabezpieczonego przed działaniem warunków atmosferycznych przez dwukrotne malowanie preparatami na bazie olejów naturalnych, z atestem PZH; - elementy stalowe - malowane proszkowo; - płaszczyzna tablicy -płyta polietylenowa HDPE; Wymiary: wys. 220 cm, szer. 120 cm.

5
