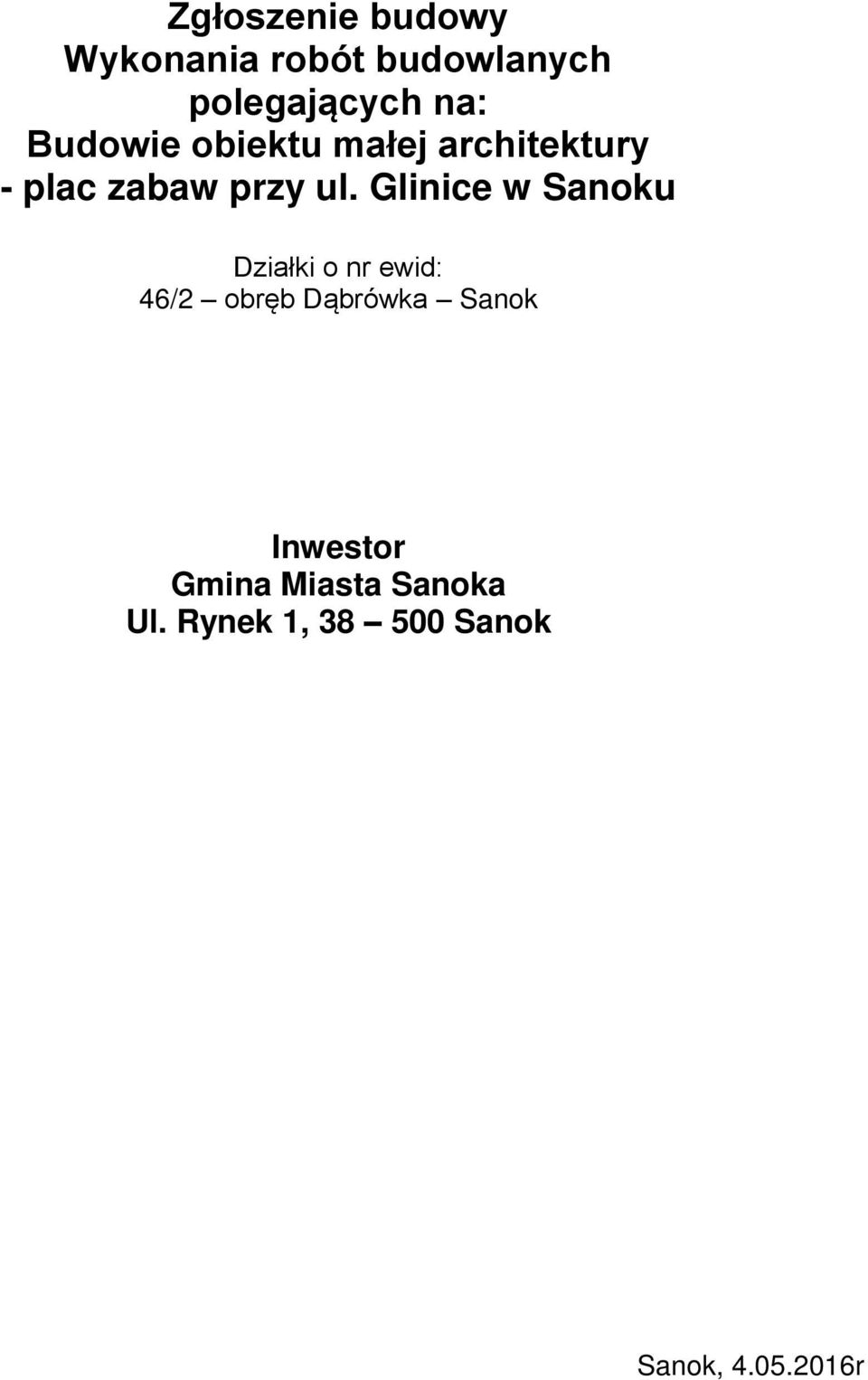

1 Zgłoszenie budowy Wykonania robót budowlanych polegających na: Budowie obiektu małej architektury - plac zabaw przy ul. Glinice w Sanoku Działki o nr ewid: 46/2 obręb Dąbrówka Sanok Inwestor Gmina Miasta Sanoka Ul. Rynek 1, Sanok Sanok, r

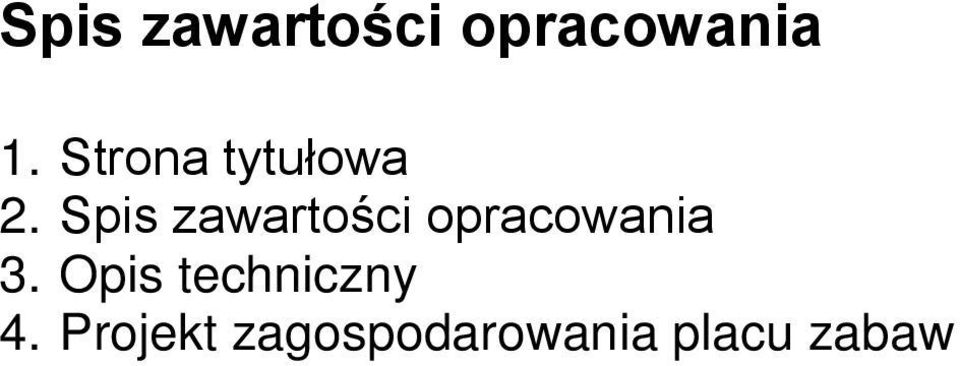

2 Spis zawartości opracowania 1. Strona tytułowa 2. Spis zawartości opracowania 3. Opis techniczny 4. Projekt zagospodarowania placu zabaw

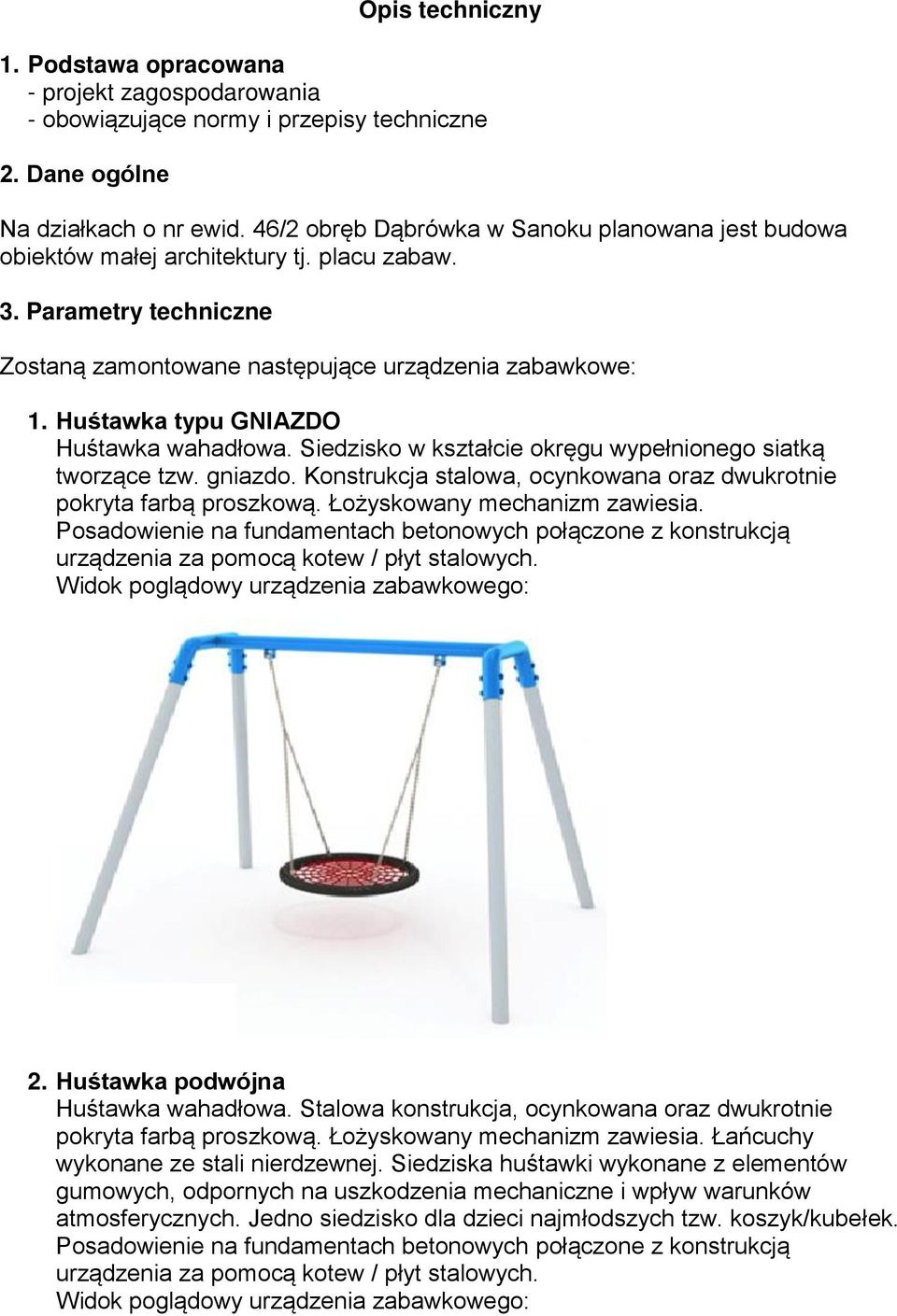

3 Opis techniczny 1. Podstawa opracowana - projekt zagospodarowania - obowiązujące normy i przepisy techniczne 2. Dane ogólne Na działkach o nr ewid. 46/2 obręb Dąbrówka w Sanoku planowana jest budowa obiektów małej architektury tj. placu zabaw. 3. Parametry techniczne Zostaną zamontowane następujące urządzenia zabawkowe: 1. Huśtawka typu GNIAZDO Huśtawka wahadłowa. Siedzisko w kształcie okręgu wypełnionego siatką tworzące tzw. gniazdo. Konstrukcja stalowa, ocynkowana oraz dwukrotnie pokryta farbą proszkową. Łożyskowany mechanizm zawiesia. 2. Huśtawka podwójna Huśtawka wahadłowa. Stalowa konstrukcja, ocynkowana oraz dwukrotnie pokryta farbą proszkową. Łożyskowany mechanizm zawiesia. Łańcuchy wykonane ze stali nierdzewnej. Siedziska huśtawki wykonane z elementów gumowych, odpornych na uszkodzenia mechaniczne i wpływ warunków atmosferycznych. Jedno siedzisko dla dzieci najmłodszych tzw. koszyk/kubełek.

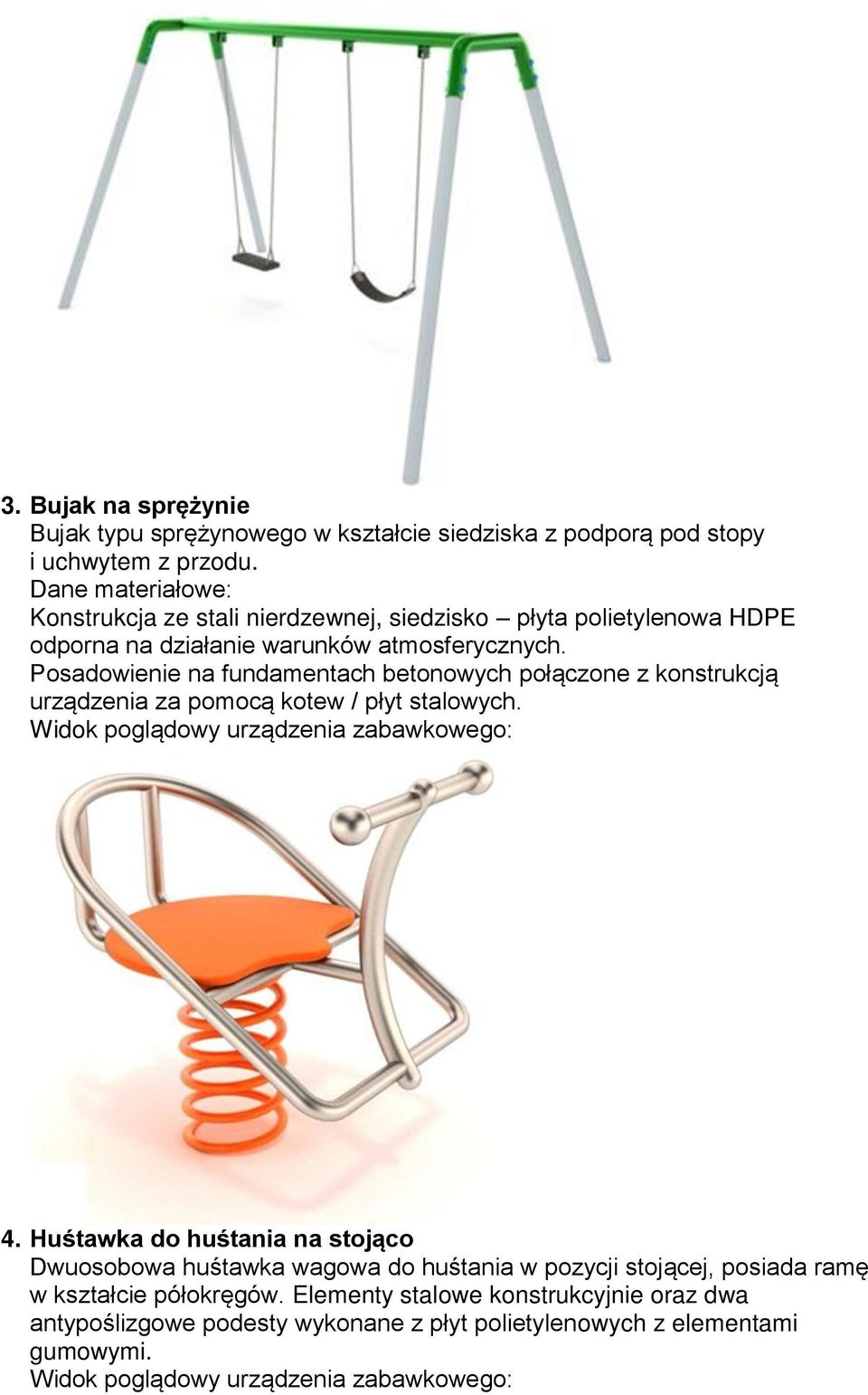

4 3. Bujak na sprężynie Bujak typu sprężynowego w kształcie siedziska z podporą pod stopy i uchwytem z przodu. Dane materiałowe: Konstrukcja ze stali nierdzewnej, siedzisko płyta polietylenowa HDPE odporna na działanie warunków atmosferycznych. 4. Huśtawka do huśtania na stojąco Dwuosobowa huśtawka wagowa do huśtania w pozycji stojącej, posiada ramę w kształcie półokręgów. Elementy stalowe konstrukcyjnie oraz dwa antypoślizgowe podesty wykonane z płyt polietylenowych z elementami gumowymi.

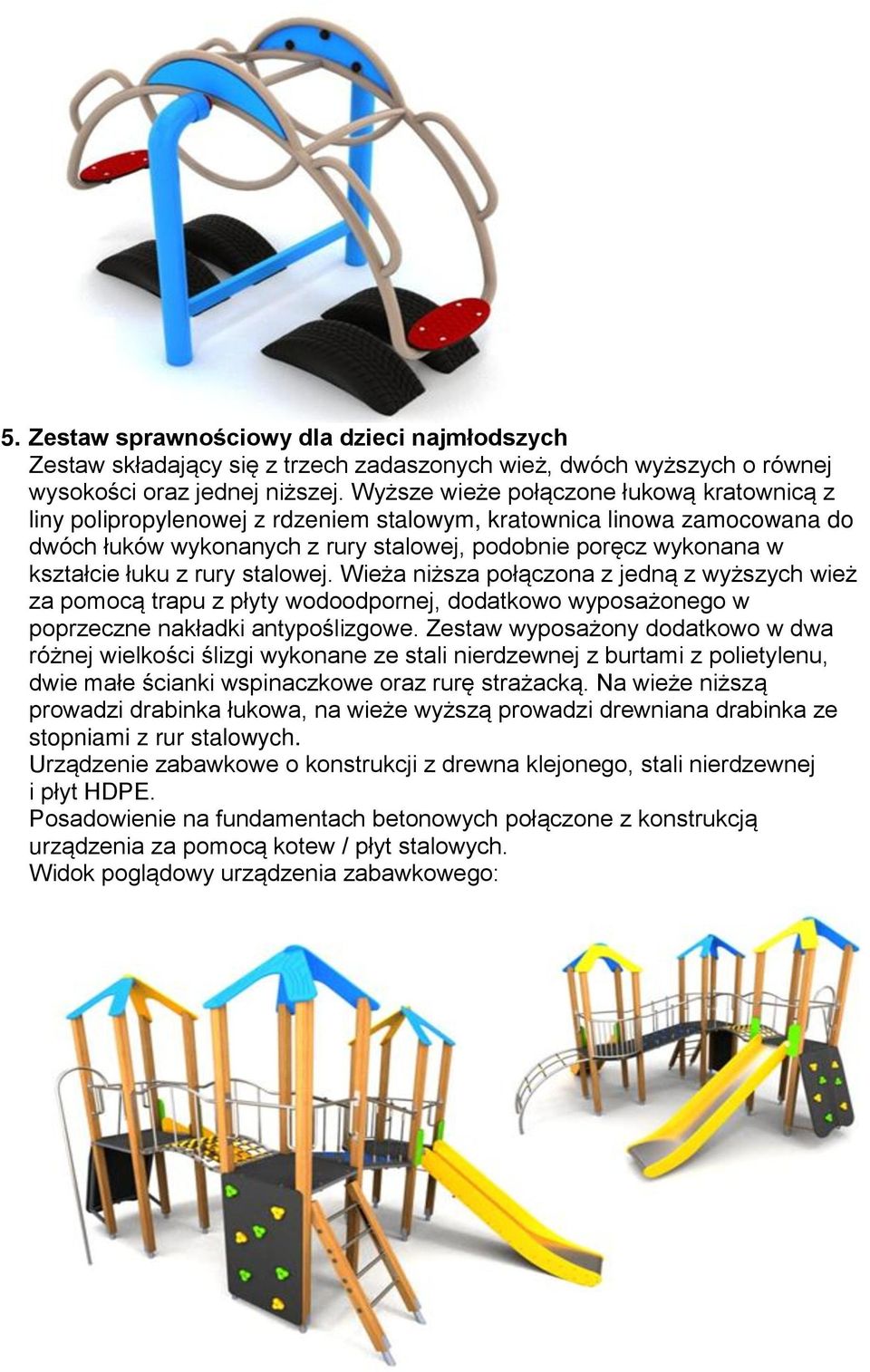

5 5. Zestaw sprawnościowy dla dzieci najmłodszych Zestaw składający się z trzech zadaszonych wież, dwóch wyższych o równej wysokości oraz jednej niższej. Wyższe wieże połączone łukową kratownicą z liny polipropylenowej z rdzeniem stalowym, kratownica linowa zamocowana do dwóch łuków wykonanych z rury stalowej, podobnie poręcz wykonana w kształcie łuku z rury stalowej. Wieża niższa połączona z jedną z wyższych wież za pomocą trapu z płyty wodoodpornej, dodatkowo wyposażonego w poprzeczne nakładki antypoślizgowe. Zestaw wyposażony dodatkowo w dwa różnej wielkości ślizgi wykonane ze stali nierdzewnej z burtami z polietylenu, dwie małe ścianki wspinaczkowe oraz rurę strażacką. Na wieże niższą prowadzi drabinka łukowa, na wieże wyższą prowadzi drewniana drabinka ze stopniami z rur stalowych. Urządzenie zabawkowe o konstrukcji z drewna klejonego, stali nierdzewnej i płyt HDPE.

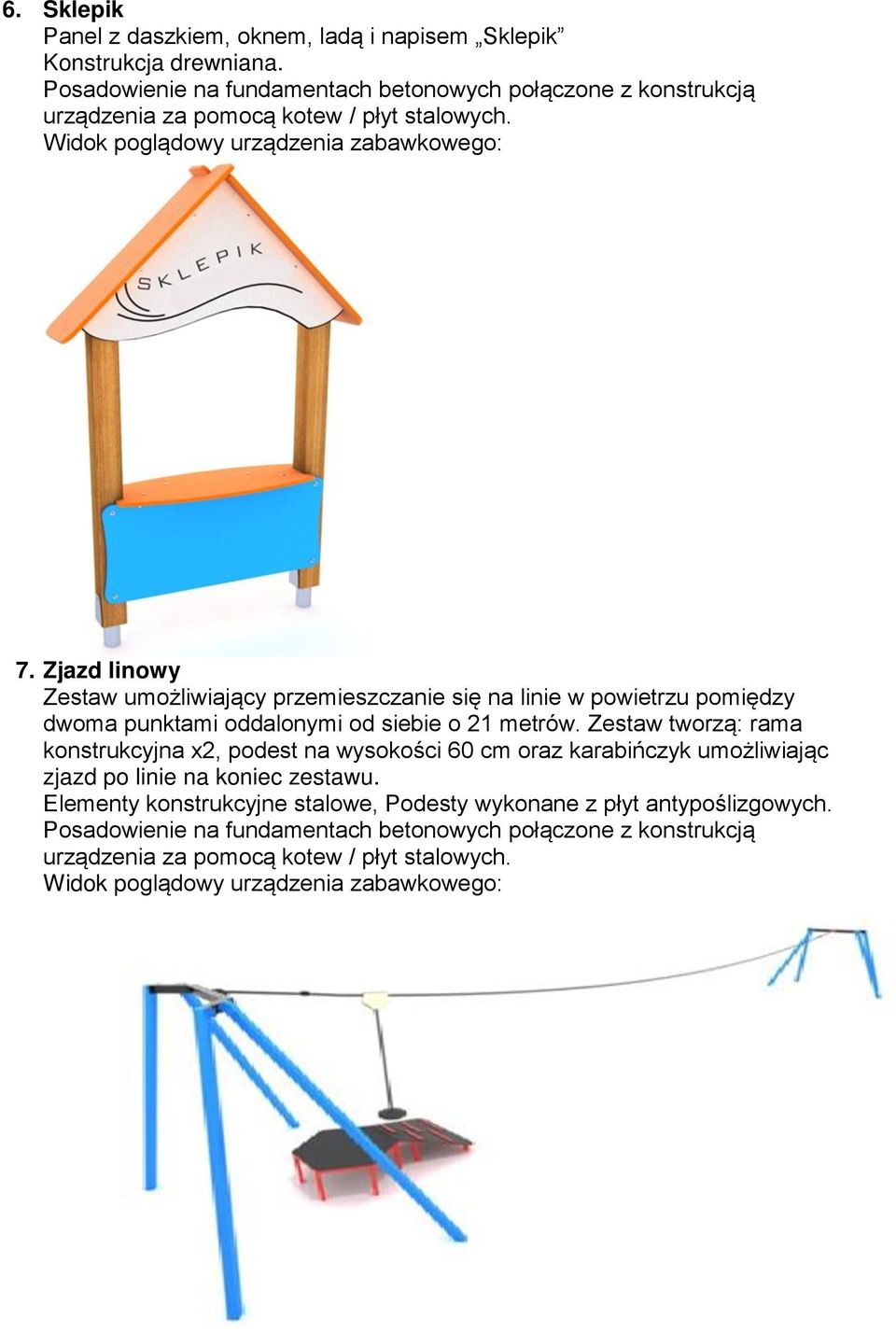

6 6. Sklepik Panel z daszkiem, oknem, ladą i napisem Sklepik Konstrukcja drewniana. 7. Zjazd linowy Zestaw umożliwiający przemieszczanie się na linie w powietrzu pomiędzy dwoma punktami oddalonymi od siebie o 21 metrów. Zestaw tworzą: rama konstrukcyjna x2, podest na wysokości 60 cm oraz karabińczyk umożliwiając zjazd po linie na koniec zestawu. Elementy konstrukcyjne stalowe, Podesty wykonane z płyt antypoślizgowych.

7 8. Karuzela pionowa z siedziskiem Karuzela trzyosobowa trójramienna składająca się ze słupa, do którego w górnej części zamocowano obrotowo trzy ramiona z zamocowanymi wiszącymi siedziskami w kształcie talerzy. Elementy konstrukcyjne stalowe. 9. Karuzela na sprężynach Karuzela umieszczona na trzech sprężynach, obracających się antypoślizgową platformą z uchwytem ze stali nierdzewnej w kształcie masztu. Elementy konstrukcyjne stalowe, płyta polietylenowa HDPE odporna na działanie warunków atmosferycznych antypoślizgowa.

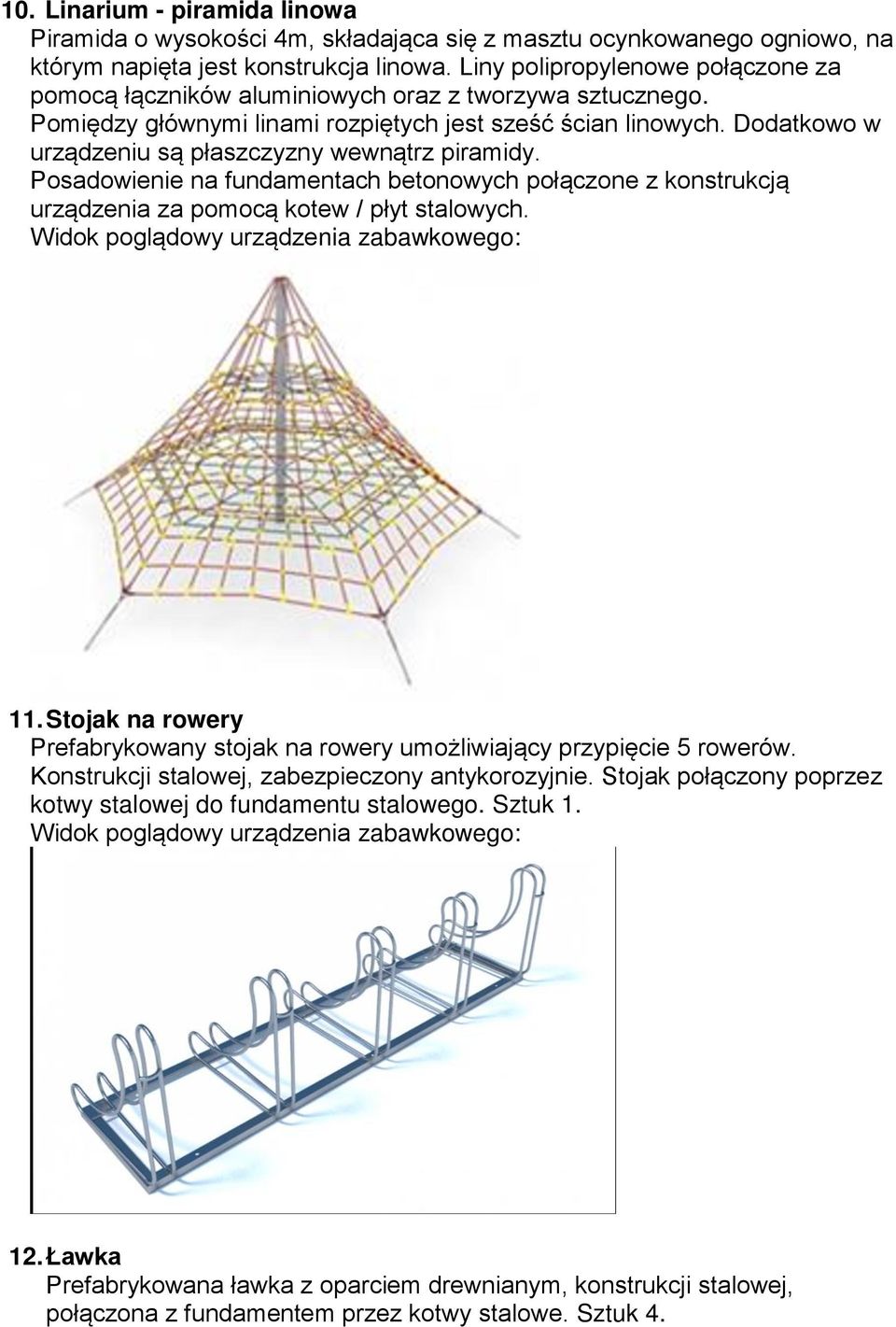

8 10. Linarium - piramida linowa Piramida o wysokości 4m, składająca się z masztu ocynkowanego ogniowo, na którym napięta jest konstrukcja linowa. Liny polipropylenowe połączone za pomocą łączników aluminiowych oraz z tworzywa sztucznego. Pomiędzy głównymi linami rozpiętych jest sześć ścian linowych. Dodatkowo w urządzeniu są płaszczyzny wewnątrz piramidy. 11. Stojak na rowery Prefabrykowany stojak na rowery umożliwiający przypięcie 5 rowerów. Konstrukcji stalowej, zabezpieczony antykorozyjnie. Stojak połączony poprzez kotwy stalowej do fundamentu stalowego. Sztuk Ławka Prefabrykowana ławka z oparciem drewnianym, konstrukcji stalowej, połączona z fundamentem przez kotwy stalowe. Sztuk 4.

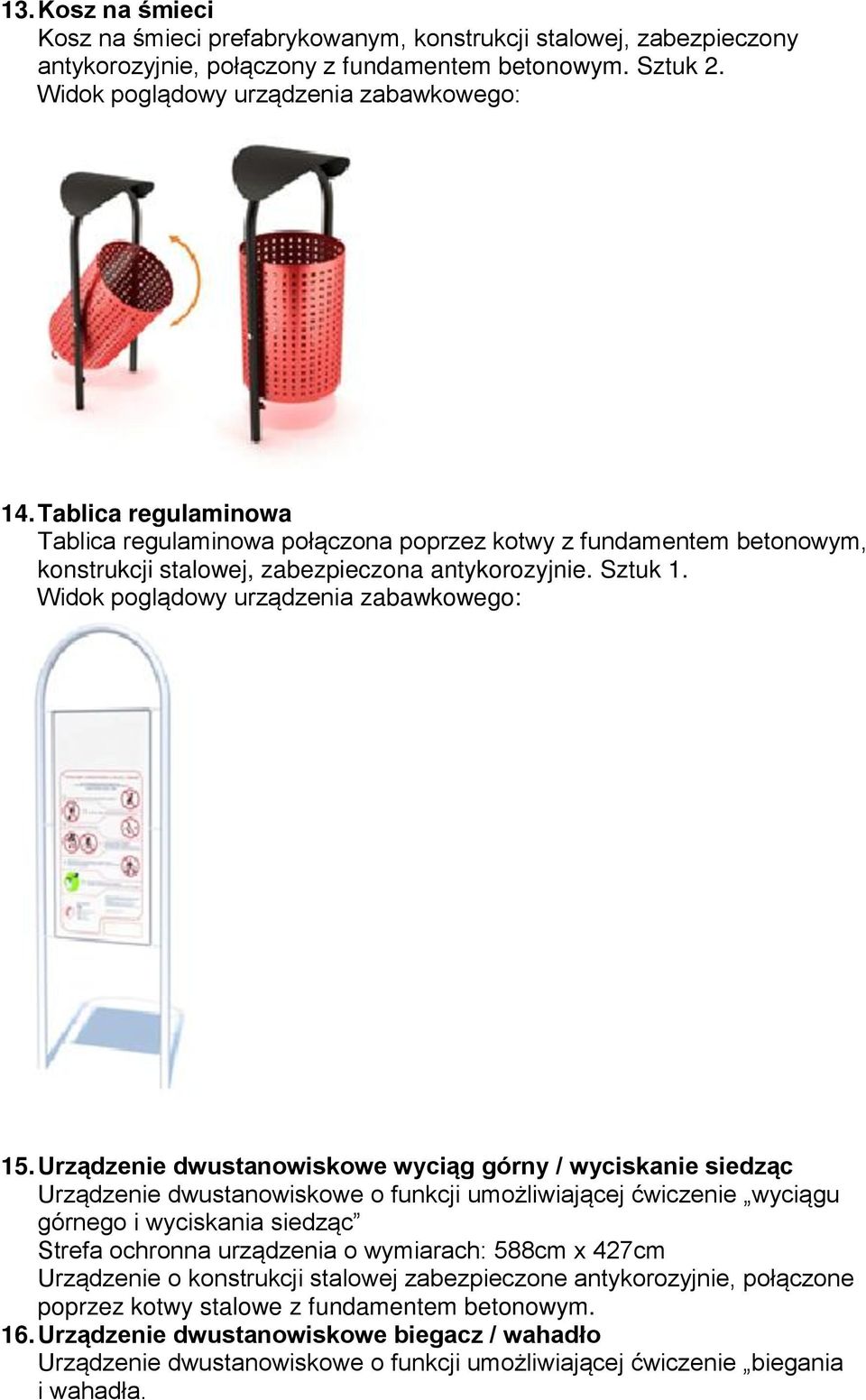

9 13. Kosz na śmieci Kosz na śmieci prefabrykowanym, konstrukcji stalowej, zabezpieczony antykorozyjnie, połączony z fundamentem betonowym. Sztuk Tablica regulaminowa Tablica regulaminowa połączona poprzez kotwy z fundamentem betonowym, konstrukcji stalowej, zabezpieczona antykorozyjnie. Sztuk Urządzenie dwustanowiskowe wyciąg górny / wyciskanie siedząc Urządzenie dwustanowiskowe o funkcji umożliwiającej ćwiczenie wyciągu górnego i wyciskania siedząc Strefa ochronna urządzenia o wymiarach: 588cm x 427cm Urządzenie o konstrukcji stalowej zabezpieczone antykorozyjnie, połączone poprzez kotwy stalowe z fundamentem betonowym. 16. Urządzenie dwustanowiskowe biegacz / wahadło Urządzenie dwustanowiskowe o funkcji umożliwiającej ćwiczenie biegania i wahadła.

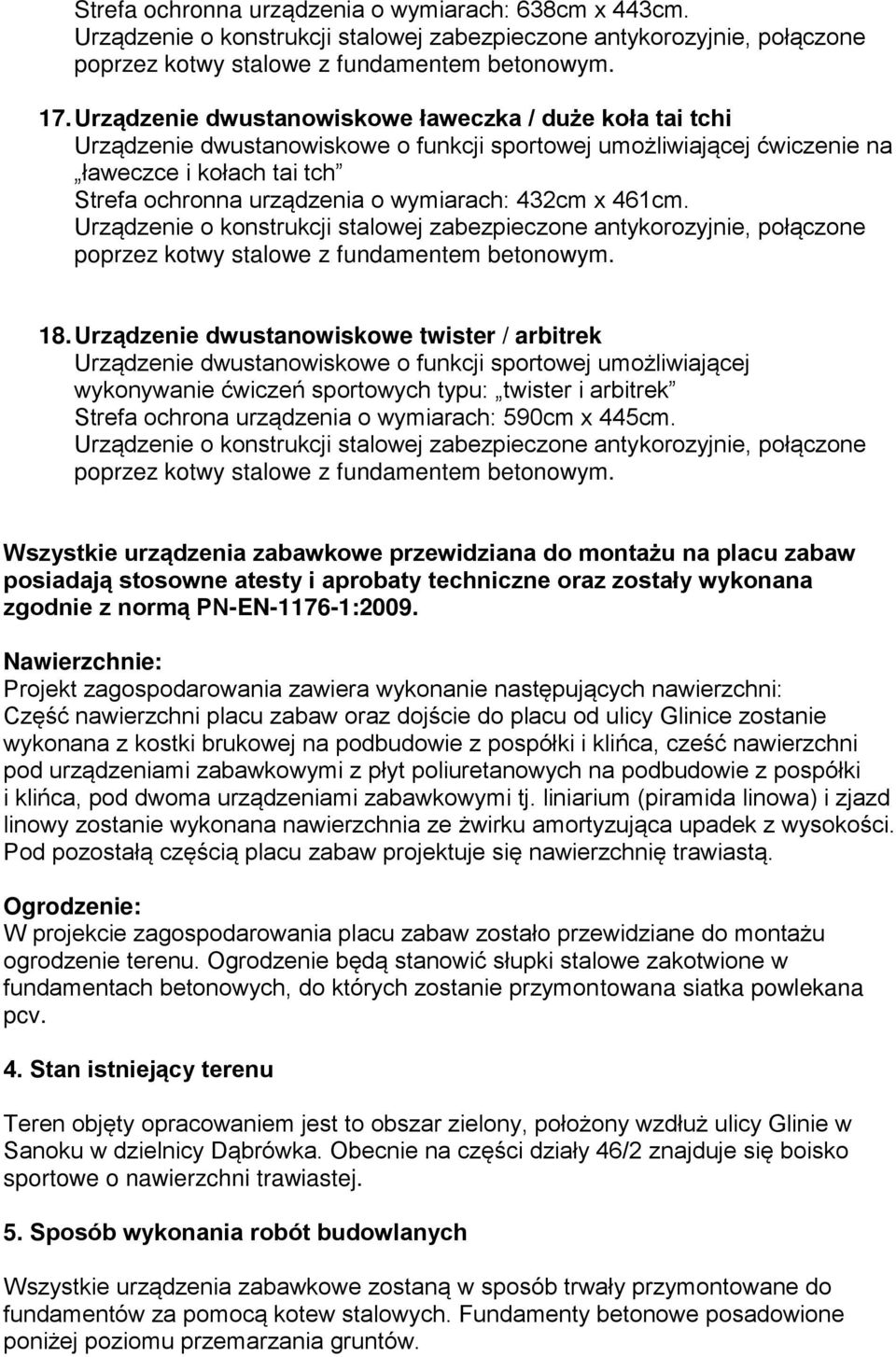

10 Strefa ochronna urządzenia o wymiarach: 638cm x 443cm. Urządzenie o konstrukcji stalowej zabezpieczone antykorozyjnie, połączone poprzez kotwy stalowe z fundamentem betonowym. 17. Urządzenie dwustanowiskowe ławeczka / duże koła tai tchi Urządzenie dwustanowiskowe o funkcji sportowej umożliwiającej ćwiczenie na ławeczce i kołach tai tch Strefa ochronna urządzenia o wymiarach: 432cm x 461cm. Urządzenie o konstrukcji stalowej zabezpieczone antykorozyjnie, połączone poprzez kotwy stalowe z fundamentem betonowym. 18. Urządzenie dwustanowiskowe twister / arbitrek Urządzenie dwustanowiskowe o funkcji sportowej umożliwiającej wykonywanie ćwiczeń sportowych typu: twister i arbitrek Strefa ochrona urządzenia o wymiarach: 590cm x 445cm. Urządzenie o konstrukcji stalowej zabezpieczone antykorozyjnie, połączone poprzez kotwy stalowe z fundamentem betonowym. Wszystkie urządzenia zabawkowe przewidziana do montażu na placu zabaw posiadają stosowne atesty i aprobaty techniczne oraz zostały wykonana zgodnie z normą PN-EN :2009. Nawierzchnie: Projekt zagospodarowania zawiera wykonanie następujących nawierzchni: Część nawierzchni placu zabaw oraz dojście do placu od ulicy Glinice zostanie wykonana z kostki brukowej na podbudowie z pospółki i klińca, cześć nawierzchni pod urządzeniami zabawkowymi z płyt poliuretanowych na podbudowie z pospółki i klińca, pod dwoma urządzeniami zabawkowymi tj. liniarium (piramida linowa) i zjazd linowy zostanie wykonana nawierzchnia ze żwirku amortyzująca upadek z wysokości. Pod pozostałą częścią placu zabaw projektuje się nawierzchnię trawiastą. Ogrodzenie: W projekcie zagospodarowania placu zabaw zostało przewidziane do montażu ogrodzenie terenu. Ogrodzenie będą stanowić słupki stalowe zakotwione w fundamentach betonowych, do których zostanie przymontowana siatka powlekana pcv. 4. Stan istniejący terenu Teren objęty opracowaniem jest to obszar zielony, położony wzdłuż ulicy Glinie w Sanoku w dzielnicy Dąbrówka. Obecnie na części działy 46/2 znajduje się boisko sportowe o nawierzchni trawiastej. 5. Sposób wykonania robót budowlanych Wszystkie urządzenia zabawkowe zostaną w sposób trwały przymontowane do fundamentów za pomocą kotew stalowych. Fundamenty betonowe posadowione poniżej poziomu przemarzania gruntów.
