K A R T A T E C H N I C Z N A Sześciokąt sprawnościowy z pajęczyną

Wielkość: px
Rozpocząć pokaz od strony:

Download "K A R T A T E C H N I C Z N A Sześciokąt sprawnościowy z pajęczyną"

Transkrypt

1 Sześciokąt sprawnościowy z pajęczyną Wymiary urządzenia: 2,46m x 2,82m, wysokość 2,0m Wysokość swobodnego upadku: 2,0m Strefa bezpieczeństwa: ø7,0m; 38m² Skład zestawu: przeplotnia linowa, drążek do podciągania, przewijania i sprawnościowy, ścianka wspinaczkowa, drabinka linowa, pajęczyna górna Konstrukcja nośna: słupy ø12cm toczone cylindrycznie z drewna sosnowego klejonego z 5 warstw, ryflowane; zabezpieczone od góry plastikowymi kapturkami; osadzone 10cm nad powierzchnią podłoża za pomocą kotew metalowych zatopionych w fundamencie betonowym min. 60cm Elementy drewniane zabezpieczone przed szkodliwym wpływem warunków atmosferycznych przez impregnację środkami na bazie naturalnych olejów i wosków - muszą posiadać atesty higieniczne! Panel wspinaczkowy z wodoodpornej sklejki liściastej z filmem melaminowym Kamienie z porowatej żywicy, zabezpieczone przed obrotem Liny polipropylenowe w oprzędzie stalowym z atestem Elementy metalowe konstrukcji zabezpieczone farbami proszkowymi poliestrowymi Wszystkie materiały i urządzenia zgodne z Polskimi Normami - aktualne atesty i certyfikaty. Beton C15

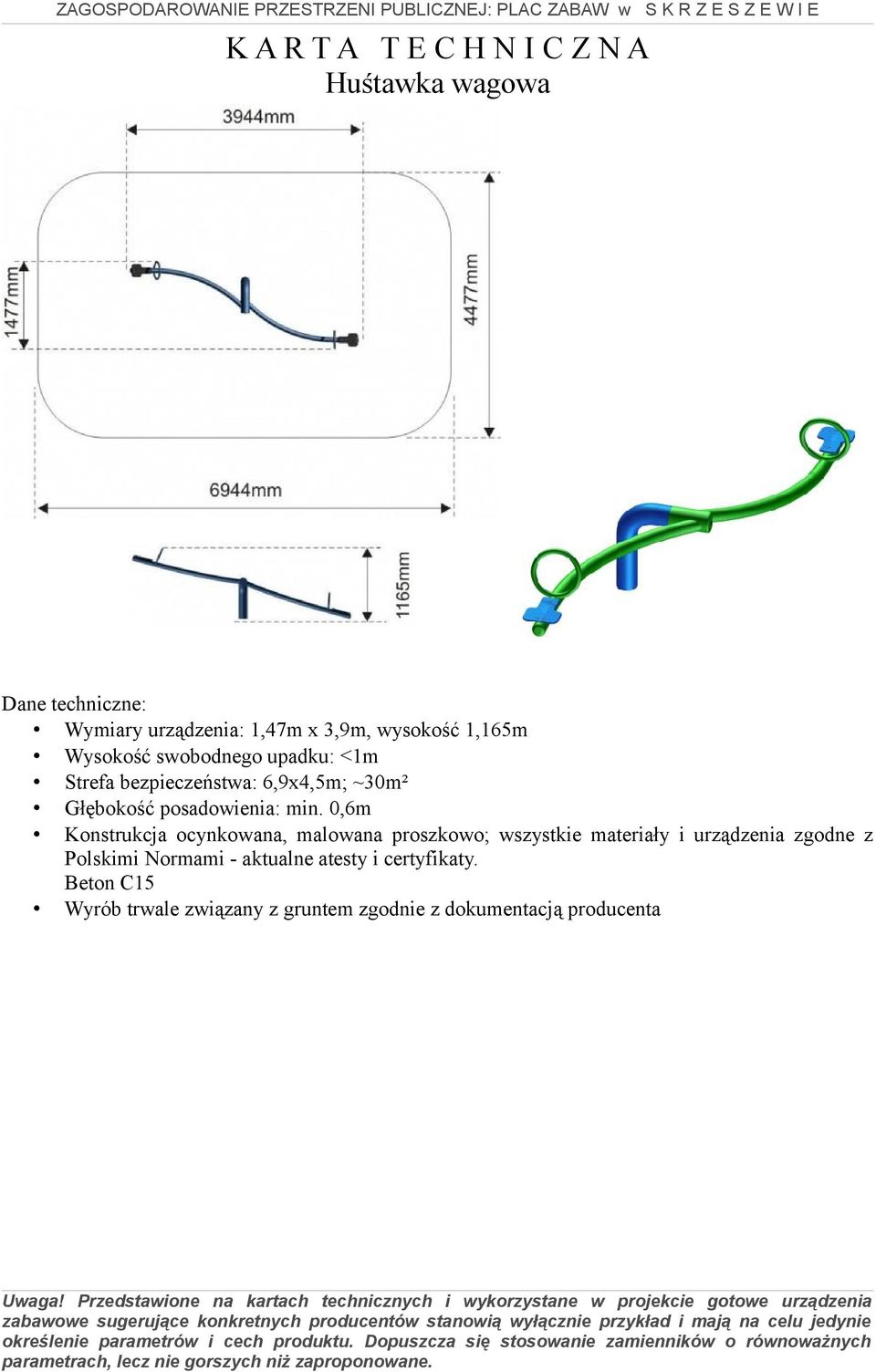

2 Huśtawka wagowa Wymiary urządzenia: 1,47m x 3,9m, wysokość 1,165m Wysokość swobodnego upadku: <1m Strefa bezpieczeństwa: 6,9x4,5m; ~30m² Konstrukcja ocynkowana, malowana proszkowo; wszystkie materiały i urządzenia zgodne z Polskimi Normami - aktualne atesty i certyfikaty. Beton C15

3 Bujak sprężynowiec typu np. ''Skuterek'' Wymiary urządzenia: 95cm x 32,5cm, wysokość 74cm Wysokość swobodnego upadku: 45cm Strefa bezpieczeństwa: 3,95x3,25m; ~12m² Konstrukcja: płyta HDPE o gr. 9mm, 12,7mm oraz 19mm; uchwyty oraz podpory na nogi plastikowe; podstawa fundamentowa o ażurowej konstrukcji stalowej o wys. ok. 50cm; sprężyna o zwojach zgodnie z PN-EN ; śruby maszynowe ocynkowane M10, nakrętki samokontrujące, zaślepki z tworzywa; fundamenty beton klasy B-15; wszystkie materiały i urządzenia zgodne z Polskimi Normami - aktualne atesty i certyfikaty.

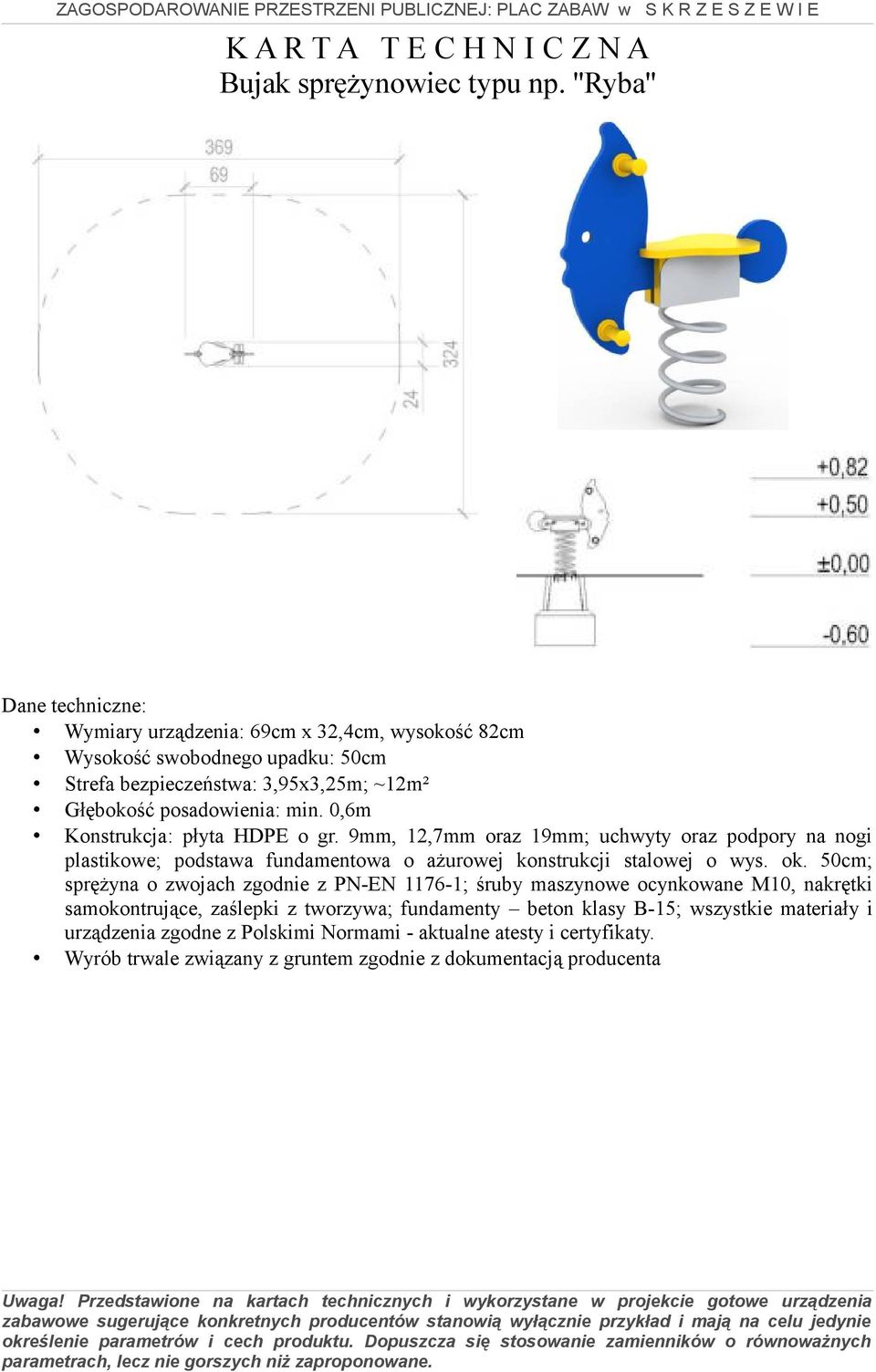

4 Bujak sprężynowiec typu np. ''Ryba'' Wymiary urządzenia: 69cm x 32,4cm, wysokość 82cm Wysokość swobodnego upadku: 50cm Strefa bezpieczeństwa: 3,95x3,25m; ~12m² Konstrukcja: płyta HDPE o gr. 9mm, 12,7mm oraz 19mm; uchwyty oraz podpory na nogi plastikowe; podstawa fundamentowa o ażurowej konstrukcji stalowej o wys. ok. 50cm; sprężyna o zwojach zgodnie z PN-EN ; śruby maszynowe ocynkowane M10, nakrętki samokontrujące, zaślepki z tworzywa; fundamenty beton klasy B-15; wszystkie materiały i urządzenia zgodne z Polskimi Normami - aktualne atesty i certyfikaty.

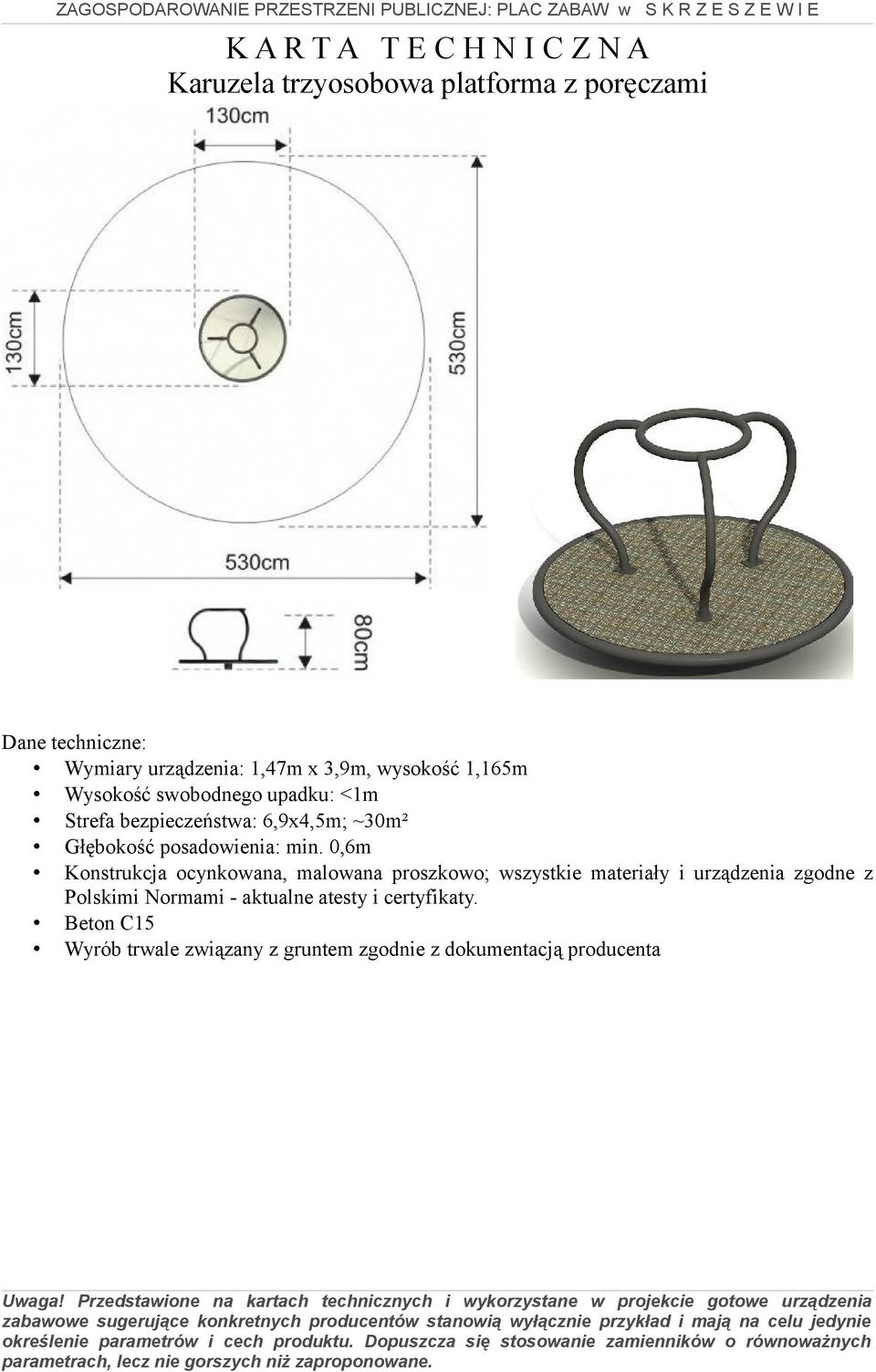

5 Karuzela trzyosobowa platforma z poręczami Wymiary urządzenia: 1,47m x 3,9m, wysokość 1,165m Wysokość swobodnego upadku: <1m Strefa bezpieczeństwa: 6,9x4,5m; ~30m² Konstrukcja ocynkowana, malowana proszkowo; wszystkie materiały i urządzenia zgodne z Polskimi Normami - aktualne atesty i certyfikaty. Beton C15

6 Ławka z oparciem Wysokość: 71cm, szerokość: 46cm, długość: 197cm Konstrukcja ocynkowana ogniowo, malowana z rur 76,1x3,6mm Listwy siedziska i oparcia 150x40x1800 z drewna olchowego, zabezpieczone ciśnieniowo W komplecie prefabrykat fundamentowy ułatwiające montaż Waga: kg

7 Tablica z regulaminem Tablica z regulaminem Wymiary: 0,05m x 0,60m, wysokość 2,1m Głębokość posadowienia: 0,44m Konstrukcja: rury stalowe ø48,3x2,9mm, Ø30 x 2 mm, pręta Ø 16 mm Tablica: blacha cynkowana mocowana do konstrukcji za pomocą uszu stalowych 40x40x5mm Beton C12/15

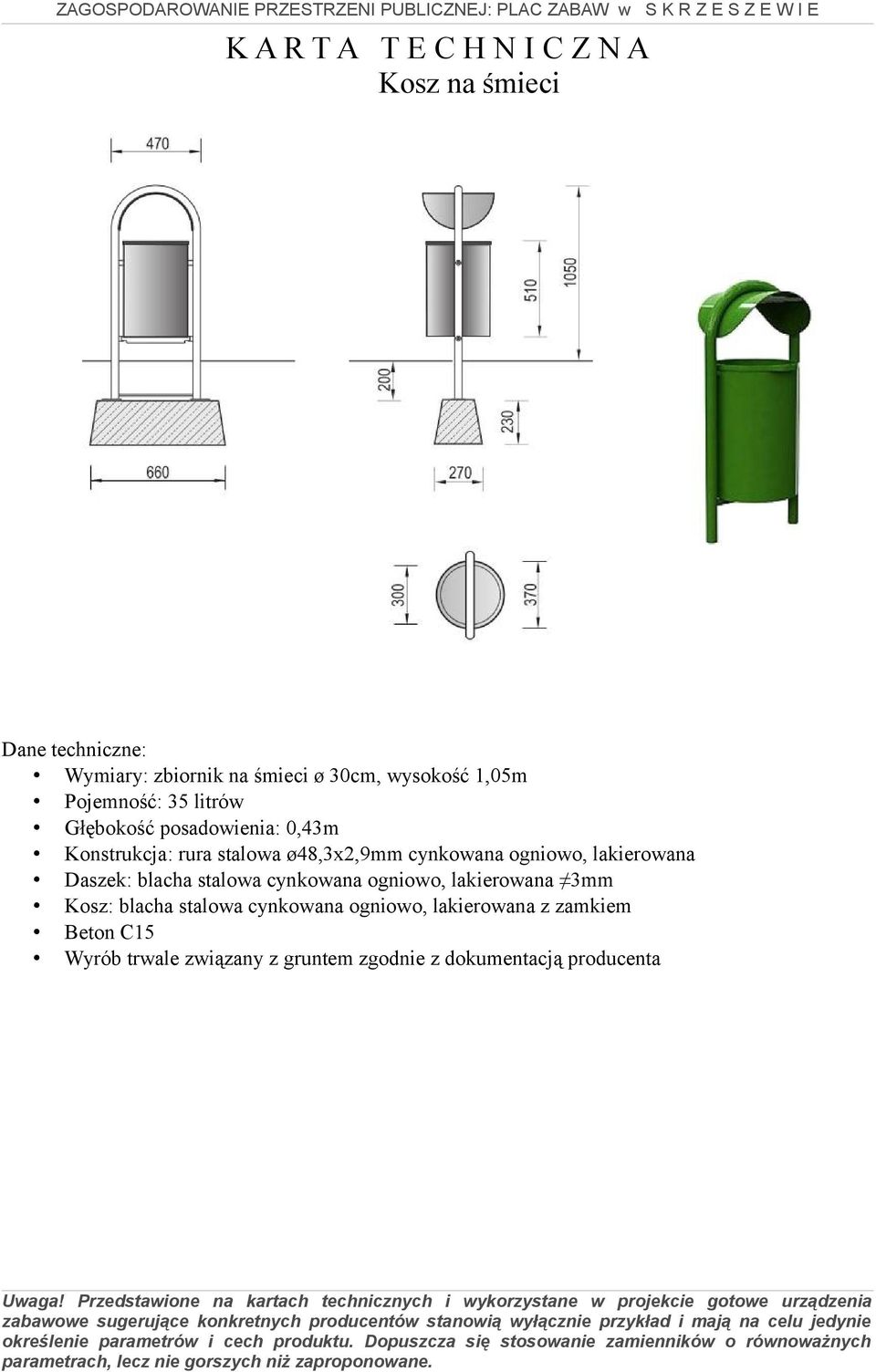

8 Kosz na śmieci Wymiary: zbiornik na śmieci ø 30cm, wysokość 1,05m Pojemność: 35 litrów Głębokość posadowienia: 0,43m Konstrukcja: rura stalowa ø48,3x2,9mm cynkowana ogniowo, lakierowana Daszek: blacha stalowa cynkowana ogniowo, lakierowana 3mm Kosz: blacha stalowa cynkowana ogniowo, lakierowana z zamkiem Beton C15

9 Ogrodzenie placu zabaw Ogrodzenie składa się z: paneli zgrzewanych z drutu Ø5,0mm, w formę kraty o oczkach 50x200mm z wzdłużnymi przetłoczeniami, które znacząco zwiększają sztywność ogrodzenia oraz podnoszą jego walory estetyczne. Liczba przetłoczeń jest dobrana do ich wysokości w celu zapewnienia ogrodzeniu właściwej stabilności. Szerokość każdego panela jest stała i wynosi 2500 mm. Panele po jednej stronie posiadają ostre zakończenie w postaci wystających drutów pionowych o długości 30mm, które należy zainstalować tak, by ostre zakończenie było na dole i nie stwarzało zagrożenia; słupów prostokątnych 60x40x2mm zamykanych od góry daszkami z tworzywa odpornego na oddziałania atmosferyczne; wysokość słupków dostosowana do wysokości paneli; rozstaw: 2590mm., betonowane w gruncie; wraz ze specjalnymi obejmami montażowymi skręcanymi za pomocą ocynkowanych śrub i nakrętek M8. Zastosowanie do obejm nakrętek samozrywalnych uniemożliwi zdemontowanie ogrodzenia bez uszkadzania jego konstrukcji. Liczba obejm zakładanych na słupki zależna jest od wysokości ogrodzenia; Całość konstrukcji ocynkowana ogniowo. Furtkę o konstrukcji podobnej jak ww. ogrodzenie należy wyposażyć w samozamykacz - wbudowany w ramę mechanizm typu np. locinox swing automatycznie domykający skrzydło furtki co zwiększa bezpieczeństwo i ogranicza dostęp zwierzętom mogącym zanieczyszczać teren.

K A R T A T E C H N I C Z N A Zestaw zabawowy z trzema zjeżdżalniami

K A R T A T E C H N I C Z N A Zestaw zabawowy z trzema zjeżdżalniami Zestaw zabawowy z trzema zjeżdżalniami Wymiary urządzenia: 10,85m x 9,70m, wysokość 2,95m Wysokość swobodnego upadku: A: 1,47, B: maksymalnie 2,00m Strefa bezpieczeństwa: 15,35m x 13,20m; 91m 2 Głębokość
