PROJEKT BUDOWY PLACU ZABAW W RAMACH PROGRAMU RADOSNA SZKOŁA

Transkrypt

1 PROJEKT BUDOWY PLACU ZABAW W RAMACH PROGRAMU RADOSNA SZKOŁA Inwestor : Urząd Gminy Dobroszyce ul. Rynek Dobroszyce Lokalizacja: Szkoła Podstawowa w Dobrzeniu Dobrzeń 9a, Dobroszyce - dz. nr 452/18 Projektant : mgr inż. arch. Ewa Tustanowska upr. bud. nr 348/01 Asystent : arch. Miroslav Milinković 1

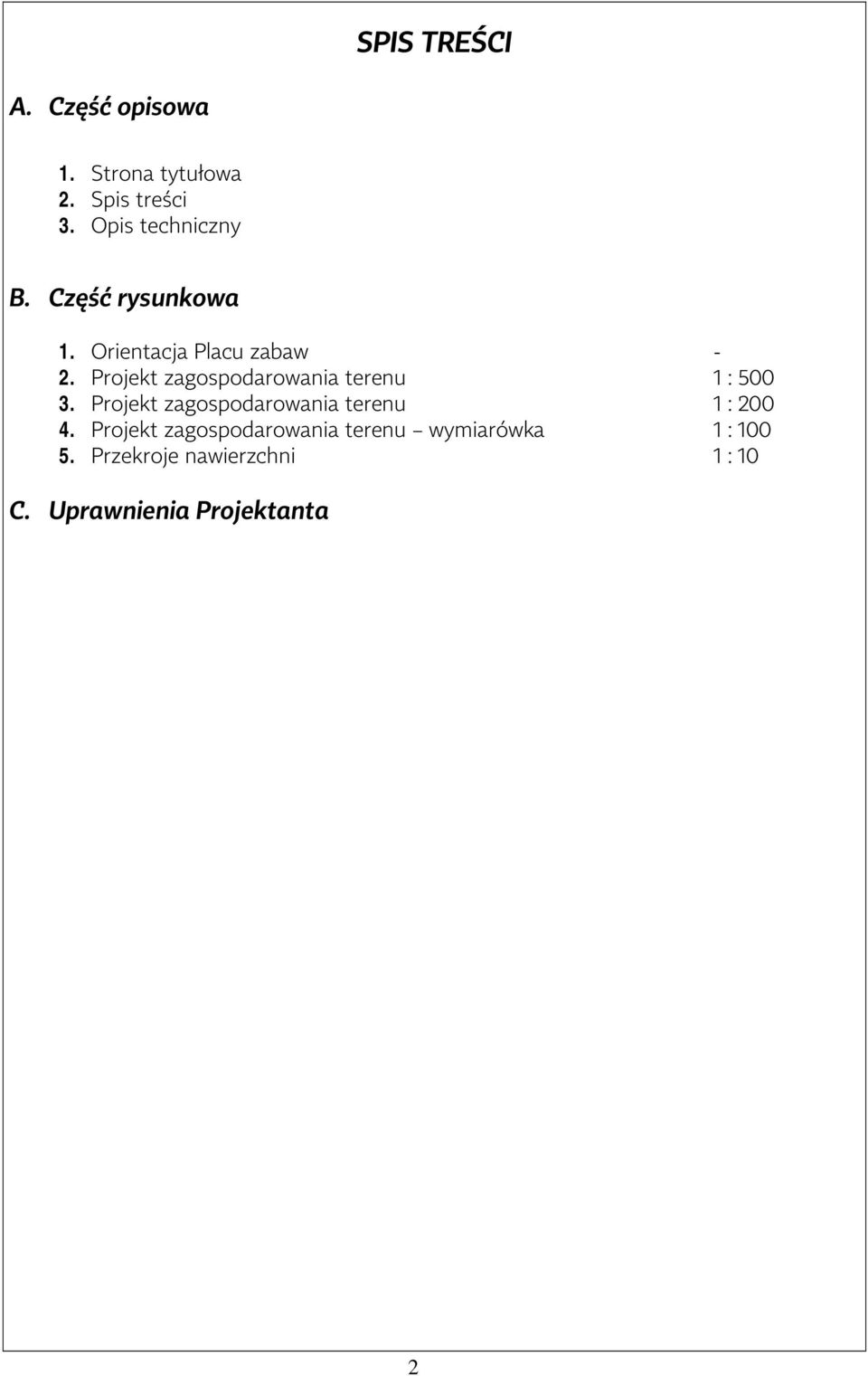

2 SPIS TREŚCI A. Część opisowa 1. Strona tytułowa 2. Spis treści 3. Opis techniczny B. Część rysunkowa 1. Orientacja Placu zabaw - 2. Projekt zagospodarowania terenu 1 : Projekt zagospodarowania terenu 1 : Projekt zagospodarowania terenu wymiarówka 1 : Przekroje nawierzchni 1 : 10 C. Uprawnienia Projektanta 2

3 OPIS TECHNICZNY 1. Podstawa opracowania - Zlecenie Inwestora - Mapa sytuacyjno-wysokościowa w skali 1: Przedmiot opracowania Przedmiotem niniejszego projektu jest uporządkowanie i zagospodarowanie terenu wyznaczonego przez Wydział Inwestycji Urzędu Gminy Dobroszyce oraz Dyrekcję Szkoły Podstawowej w Dobrzeniu, urządzeniami sportoworekreacyjnymi oraz zabawowymi, z przeznaczeniem go na Strefę placu zabaw, w ramach Programu Ministerstwa Edukacji Narodowej Radosna Szkoła na lata W projekcie uwzględniono sugestie Inwestora. 3. Stan istniejący Teren zagospodarowania znajduje się w bezpośrednim sąsiedztwie Szkoły, w centralnym fragmencie działki nr 452/18. Na dzień dzisiejszy znajduje się tam nawierzchnia żwirowa oraz stare urządzenia zabawowe, przeznaczone do rozbiórki. (Rozbiórka placu zabaw nie wchodzi w zakres niniejszego projektu.) Na terenie objętym zagospodarowaniem nie ma kolidujących sieci podi nadziemnych, zieleni wysokiej oraz innych przeszkód terenowych. Cały teren szkoły jest ogrodzony. 4. Stan projektowany Projekt przewiduje zagospodarowanie przedmiotowego terenu urządzeniami umożliwiającymi ćwiczenia ruchowe oraz gry i zabawy angażujące fizyczność dziecka, w myśl wytycznych programu Radosna Szkoła. Wszystkie zastosowane urządzenia spełniają wymogi norm PN-EN 1176:2009 i mogą być wykorzystywane przez najmłodszych, bez obawy o ich bezpieczeństwo. W myśl wytycznych programu inwestycyjnego zastosowane urządzenia postawiono na nawierzchni bezpiecznej, umożliwiającej dostęp również osobom z niepełnosprawnością ruchową. Lokalizacja projektowanych urządzeń zabawowych oraz elementów małej architektury została zatwierdzona przez Inwestora. Projektowany plac zabaw ma kształt prostokąta i został połączony z istniejącą alejką, z zachowaniem tego samego poziomu co istniejąca nawierzchnia. W taki sposób nie powstają uskoki nawierzchni oraz utrudnienia komunikacyjne. Projekt zakłada częściową likwidację istniejącej nawierzchni żwirowej. Na jego miejscu powstaje projektowany plac zabaw. Na fragmencie na którym nie będzie nawierzchni syntetycznej, przewidziane jest wykonanie trawnika wysiewanego, na uprzednio nawiezionym humusie. 3

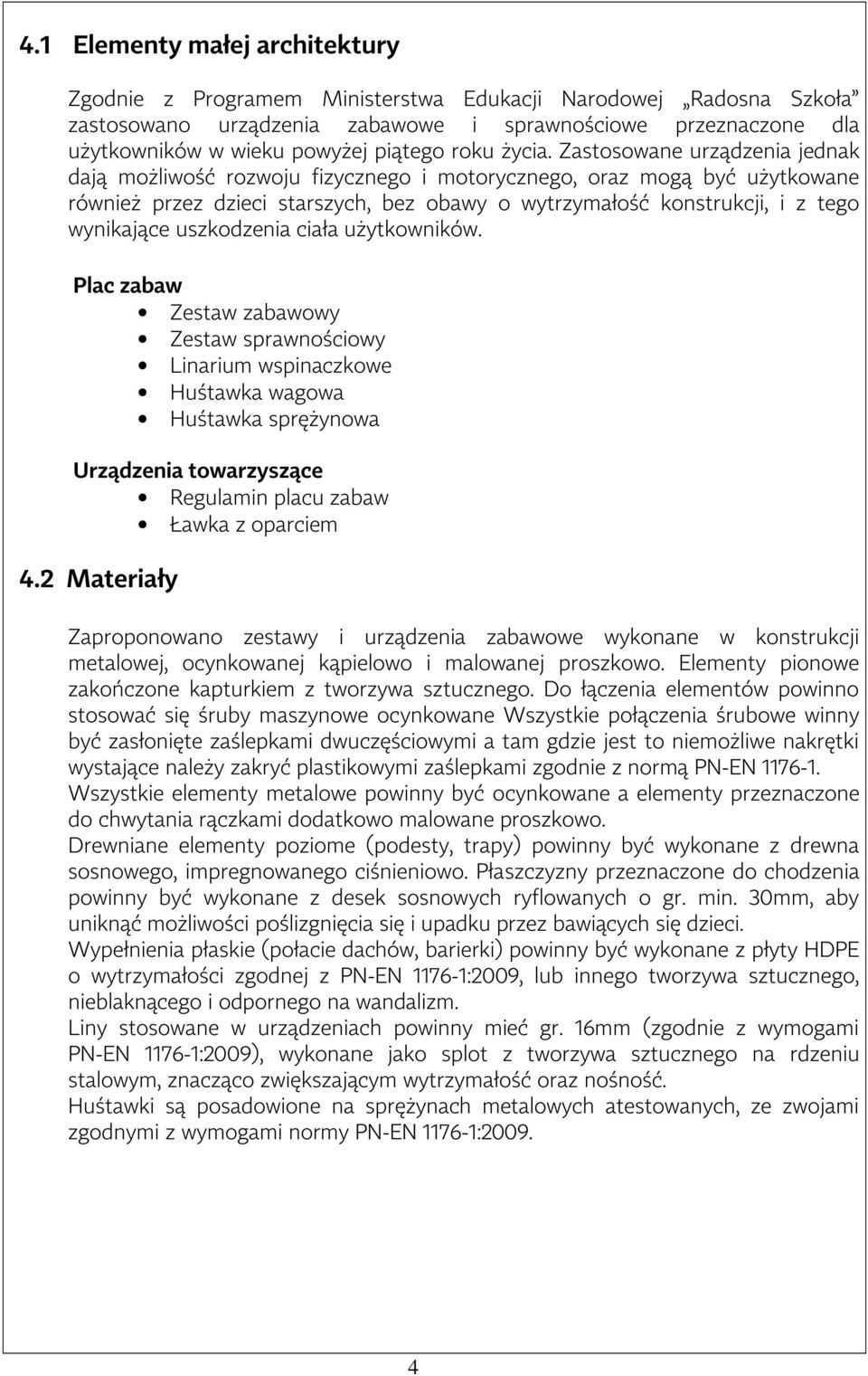

4 4.1 Elementy małej architektury Zgodnie z Programem Ministerstwa Edukacji Narodowej Radosna Szkoła zastosowano urządzenia zabawowe i sprawnościowe przeznaczone dla użytkowników w wieku powyżej piątego roku życia. Zastosowane urządzenia jednak dają możliwość rozwoju fizycznego i motorycznego, oraz mogą być użytkowane również przez dzieci starszych, bez obawy o wytrzymałość konstrukcji, i z tego wynikające uszkodzenia ciała użytkowników. Plac zabaw Zestaw zabawowy Zestaw sprawnościowy Linarium wspinaczkowe Huśtawka wagowa Huśtawka sprężynowa Urządzenia towarzyszące Regulamin placu zabaw Ławka z oparciem 4.2 Materiały Zaproponowano zestawy i urządzenia zabawowe wykonane w konstrukcji metalowej, ocynkowanej kąpielowo i malowanej proszkowo. Elementy pionowe zakończone kapturkiem z tworzywa sztucznego. Do łączenia elementów powinno stosować się śruby maszynowe ocynkowane Wszystkie połączenia śrubowe winny być zasłonięte zaślepkami dwuczęściowymi a tam gdzie jest to niemożliwe nakrętki wystające należy zakryć plastikowymi zaślepkami zgodnie z normą PN-EN Wszystkie elementy metalowe powinny być ocynkowane a elementy przeznaczone do chwytania rączkami dodatkowo malowane proszkowo. Drewniane elementy poziome (podesty, trapy) powinny być wykonane z drewna sosnowego, impregnowanego ciśnieniowo. Płaszczyzny przeznaczone do chodzenia powinny być wykonane z desek sosnowych ryflowanych o gr. min. 30mm, aby uniknąć możliwości poślizgnięcia się i upadku przez bawiących się dzieci. Wypełnienia płaskie (połacie dachów, barierki) powinny być wykonane z płyty HDPE o wytrzymałości zgodnej z PN-EN :2009, lub innego tworzywa sztucznego, nieblaknącego i odpornego na wandalizm. Liny stosowane w urządzeniach powinny mieć gr. 16mm (zgodnie z wymogami PN-EN :2009), wykonane jako splot z tworzywa sztucznego na rdzeniu stalowym, znacząco zwiększającym wytrzymałość oraz nośność. Huśtawki są posadowione na sprężynach metalowych atestowanych, ze zwojami zgodnymi z wymogami normy PN-EN :

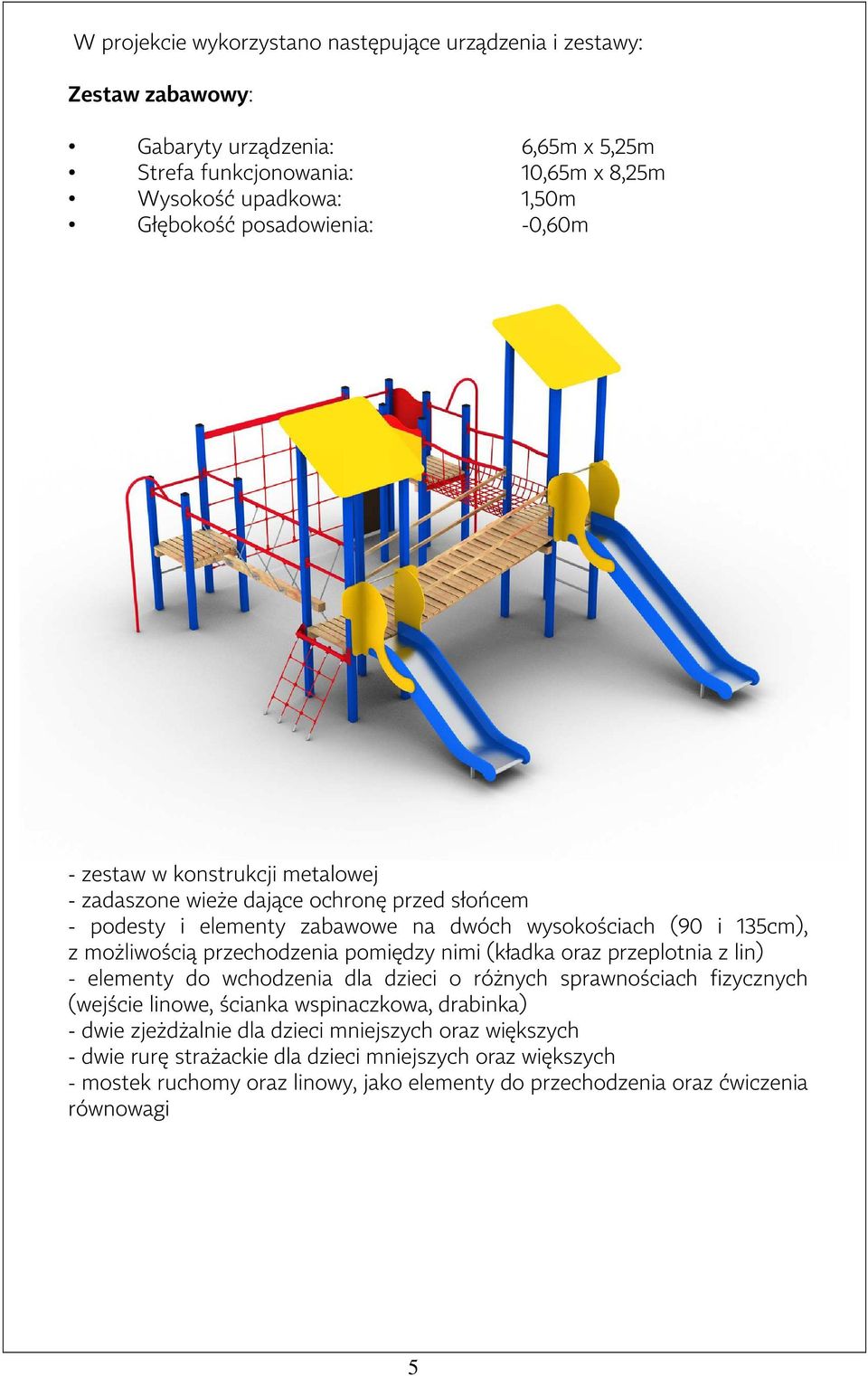

5 W projekcie wykorzystano następujące urządzenia i zestawy: Zestaw zabawowy: Gabaryty urządzenia: 6,65m x 5,25m Strefa funkcjonowania: 10,65m x 8,25m Wysokość upadkowa: 1,50m - zestaw w konstrukcji metalowej - zadaszone wieże dające ochronę przed słońcem - podesty i elementy zabawowe na dwóch wysokościach (90 i 135cm), z możliwością przechodzenia pomiędzy nimi (kładka oraz przeplotnia z lin) - elementy do wchodzenia dla dzieci o różnych sprawnościach fizycznych (wejście linowe, ścianka wspinaczkowa, drabinka) - dwie zjeżdżalnie dla dzieci mniejszych oraz większych - dwie rurę strażackie dla dzieci mniejszych oraz większych - mostek ruchomy oraz linowy, jako elementy do przechodzenia oraz ćwiczenia równowagi 5

6 Zestaw sprawnościowy Gabaryty urządzenia: 3,45m x 2,55m Strefa funkcjonowania: 7,25m x 6,25m Wysokość upadkowa: 2,20m - zestaw w konstrukcji metalowej - elementy przeznaczone do zwiększenia sprawności fizycznej i motorycznej - ścianka wspinaczkowa z uchwytami alpinistycznymi - drabinki metalowe do wchodzenia oraz ćwiczeń - lina wspinaczkowa - przeplotnia linowa pionowa i pozioma, z możliwością przechodzenia po obu stronach - uchwyty gimnastyczne do podciągania i ćwiczeń - rura strażacka jako element zjazdowy 6

7 Linarium wspinaczkowe Gabaryty urządzenia: 1,50m x 1,50m Strefa funkcjonowania: 4,50m x 4,50m Wysokość upadkowa: 1,50m - urządzenie w konstrukcji metalowo-linowej - siatki linowe przeznaczone do wspinania oraz przechodzenia pomiędzy nimi 7

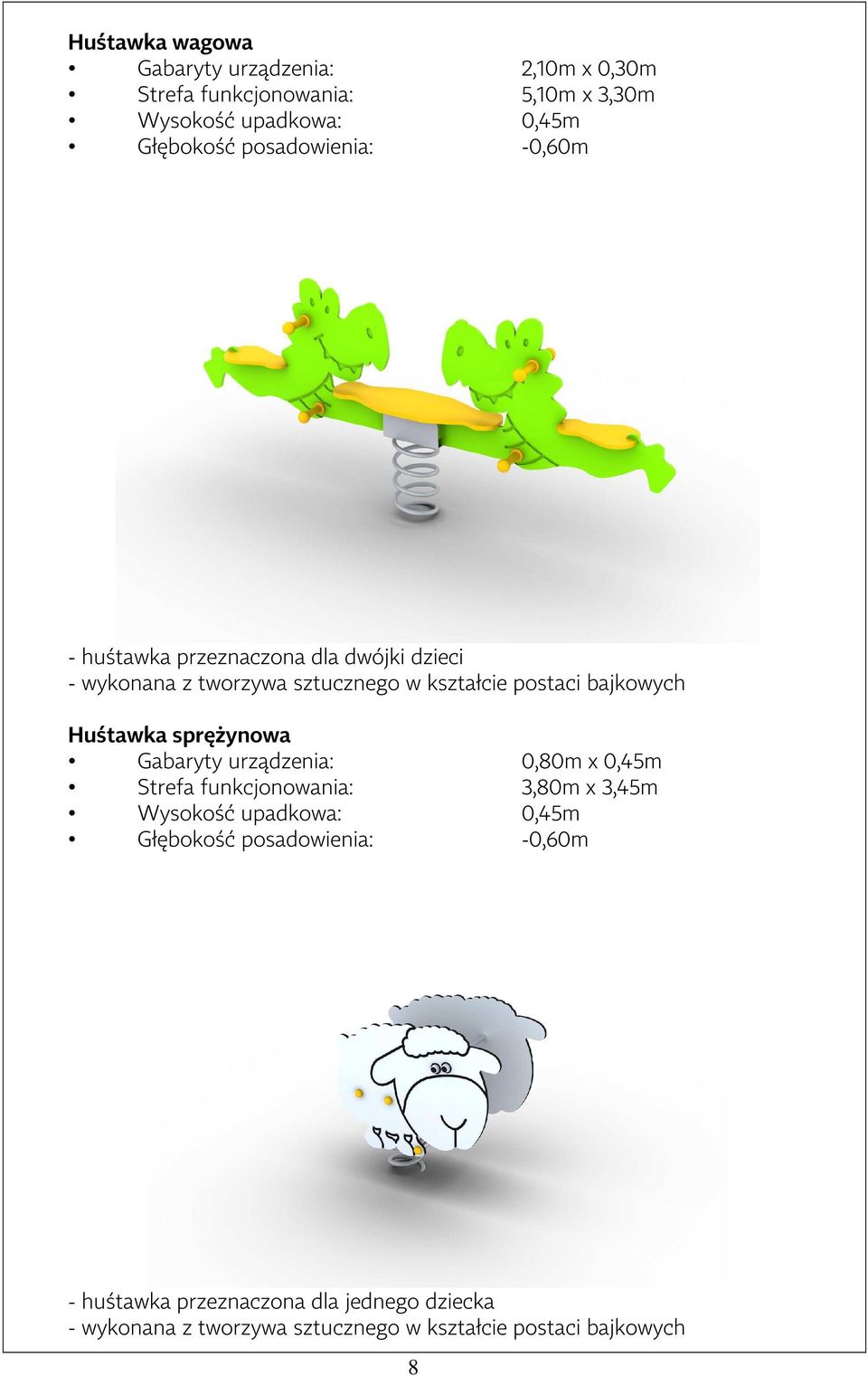

8 Huśtawka wagowa Gabaryty urządzenia: 2,10m x 0,30m Strefa funkcjonowania: 5,10m x 3,30m Wysokość upadkowa: 0,45m - huśtawka przeznaczona dla dwójki dzieci - wykonana z tworzywa sztucznego w kształcie postaci bajkowych Huśtawka sprężynowa Gabaryty urządzenia: 0,80m x 0,45m Strefa funkcjonowania: 3,80m x 3,45m Wysokość upadkowa: 0,45m - huśtawka przeznaczona dla jednego dziecka - wykonana z tworzywa sztucznego w kształcie postaci bajkowych 8

9 Ławka z oparciem Gabaryty urządzenia: 1,65m x 0,90m Strefa funkcjonowania: - Wysokość siedziska: 0,45m - metalowa konstrukcja nośna, mocowana do fundamentów betonowych - siedzisko wykonano z desek drewnianych malowanych farbą dekoracyjnoimpregnacyjną Regulamin placu zabaw Gabaryty urządzenia: 0,60m x 0,10m Strefa funkcjonowania: - - treść regulaminu, oraz wzór graficzny, powinny odpowiadać wymogom rozporządzenia Ministerstwa Edukacji Narodowej, dotyczących programu Radosna Szkoła. 9

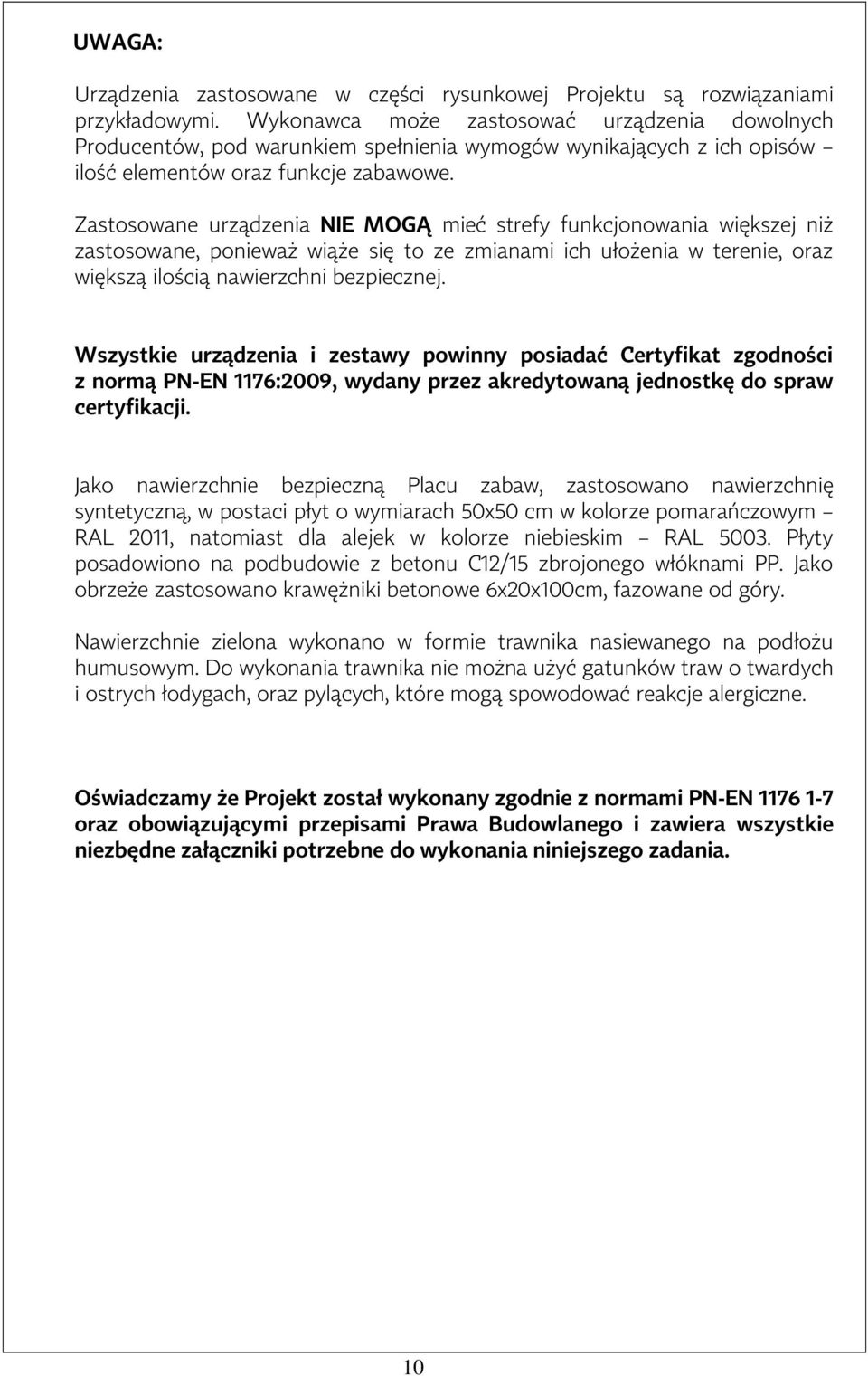

10 UWAGA: Urządzenia zastosowane w części rysunkowej Projektu są rozwiązaniami przykładowymi. Wykonawca może zastosować urządzenia dowolnych Producentów, pod warunkiem spełnienia wymogów wynikających z ich opisów ilość elementów oraz funkcje zabawowe. Zastosowane urządzenia NIE MOGĄ mieć strefy funkcjonowania większej niż zastosowane, ponieważ wiąże się to ze zmianami ich ułożenia w terenie, oraz większą ilością nawierzchni bezpiecznej. Wszystkie urządzenia i zestawy powinny posiadać Certyfikat zgodności z normą PN-EN 1176:2009, wydany przez akredytowaną jednostkę do spraw certyfikacji. Jako nawierzchnie bezpieczną Placu zabaw, zastosowano nawierzchnię syntetyczną, w postaci płyt o wymiarach 50x50 cm w kolorze pomarańczowym RAL 2011, natomiast dla alejek w kolorze niebieskim RAL Płyty posadowiono na podbudowie z betonu C12/15 zbrojonego włóknami PP. Jako obrzeże zastosowano krawężniki betonowe 6x20x100cm, fazowane od góry. Nawierzchnie zielona wykonano w formie trawnika nasiewanego na podłożu humusowym. Do wykonania trawnika nie można użyć gatunków traw o twardych i ostrych łodygach, oraz pylących, które mogą spowodować reakcje alergiczne. Oświadczamy że Projekt został wykonany zgodnie z normami PN-EN oraz obowiązującymi przepisami Prawa Budowlanego i zawiera wszystkie niezbędne załączniki potrzebne do wykonania niniejszego zadania. 10

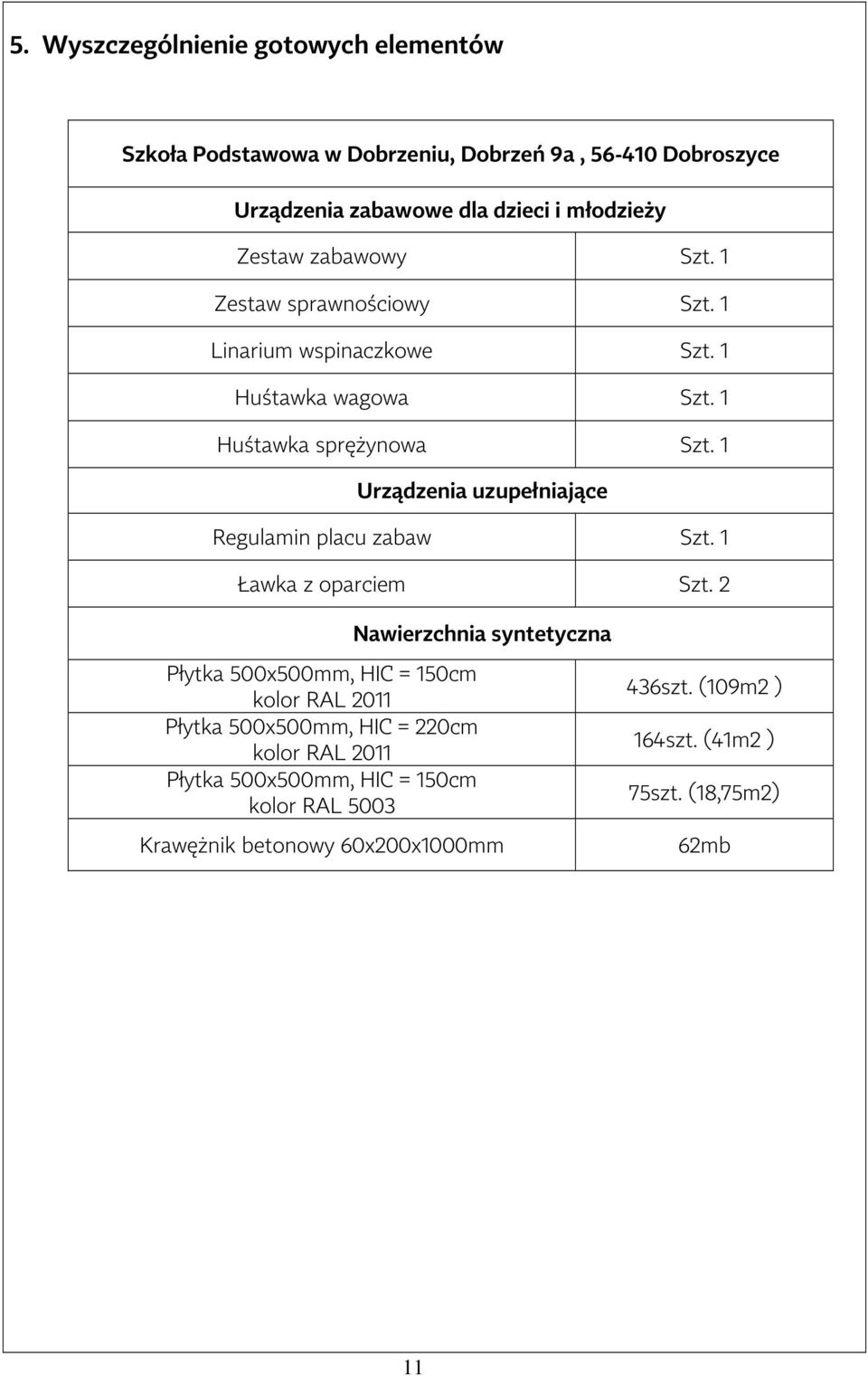

11 5. Wyszczególnienie gotowych elementów Szkoła Podstawowa w Dobrzeniu, Dobrzeń 9a, Dobroszyce Urządzenia zabawowe dla dzieci i młodzieży Zestaw zabawowy Szt. 1 Zestaw sprawnościowy Szt. 1 Linarium wspinaczkowe Szt. 1 Huśtawka wagowa Szt. 1 Huśtawka sprężynowa Szt. 1 Urządzenia uzupełniające Regulamin placu zabaw Szt. 1 Ławka z oparciem Szt. 2 Nawierzchnia syntetyczna Płytka 500x500mm, HIC = 150cm kolor RAL 2011 Płytka 500x500mm, HIC = 220cm kolor RAL 2011 Płytka 500x500mm, HIC = 150cm kolor RAL 5003 Krawężnik betonowy 60x200x1000mm 436szt. (109m2 ) 164szt. (41m2 ) 75szt. (18,75m2) 62mb 11
