1 Załącznik Nr 18 do Specyfikacji Istotnych Warunków Zamówienia OPIS URZĄDZEŃ PLACU ZABAW W LIPNICY DOLNEJ 1. Zestaw 1 1 kpl. Zestaw 1 składający się z minimum: trzy wieże z daszkami dwuspadowymi, jedna wieża z daszkiem czterospadowym, dwie zjeżdżalnie, trzy pomosty z barierkami - w tym jeden ruchomy (belki poprzeczne) z zabezpieczeniem od spodu w postaci stałego podestu, drugi podest prosty zwykły, trzeci podest prosty z barierkami z wypustkami do poruszania się slalomem, drążek do przewrotów, podejście ścianka wspinaczkowa ukośna z uchwytami wspinaczkowymi, rura strażacka z wejściówką, podejście stopnie stalowe z wejściówką, drabinka wejściowa stalowa łukowa, ścianki zabezpieczające na wieżach. Urządzenie wykonane z drewna konstrukcyjnego sosnowego, klejonego warstwowo, o przekroju kwadratowym 90/90mm z zaokrąglonymi krawędziami, impregnowanego specjalistycznymi środkami ochronnymi do głębokiej penetracji drewna oraz dodatkowo dwukrotnie malowanego, kolor brązowy; urządzenie montowane w podłożu na metalowych kotwach, betonowanych w gruncie; ślizgi w zjeżdżalniach wykonane z tworzywa PE, łańcuchy ze stali nierdzewnej, liny polipropylenowe z rdzeniem stalowym, zabezpieczenia i daszki wykonane ze sklejki wodoodpornej, laminowanej filmem melaminowym, elementy metalowe malowane proszkowo, drewniane słupki pionowe zabezpieczone od góry kapturkami z tworzywa, połączenia zamaskowane zaślepkami w celu zabezpieczenia przed odkręceniem lub uszkodzeniem. : DANE TECHNICZNE ZESTAWU: Wymiary minimalne: 7,30m x 7,40m Przestrzeń minimalna (Strefa bezpieczeństwa): 10,80 m x 10,40 m Wysokość urządzenia : 3,50 m Wysokość swobodnego upadku: 1,00 m 1

2 2. Zestaw 2 1 kpl. Zestaw 2 składający się z minimum: drabinka pozioma z kółek akrobatycznych, drabinka drewniana pionowa ze szczeblami metalowymi, drążek akrobatyczny, drążek do przewrotów, drabinka pionowa linowa, ścianka wspinaczkowa pionowa z uchwytami wspinaczkowymi, wys. zestawu ok. 2,10 m. Urządzenie wykonane z drewna konstrukcyjnego sosnowego, klejonego warstwowo, o przekroju kwadratowym 90/90mm z zaokrąglonymi krawędziami, impregnowanego specjalistycznymi środkami ochronnymi do głębokiej penetracji drewna oraz dodatkowo dwukrotnie malowanego, kolor brązowy; urządzenie montowane w podłożu na metalowych kotwach, betonowanych w gruncie; łańcuchy ze stali nierdzewnej, liny polipropylenowe z rdzeniem stalowym, elementy metalowe malowane proszkowo, drewniane słupki pionowe zabezpieczone od góry kapturkami z tworzywa, połączenia zamaskowane zaślepkami w celu zabezpieczenia przed odkręceniem lub uszkodzeniem. DANE TECHNICZNE ZESTAWU: Wymiary minimalne: 5,00 x 5,00 m Przestrzeń minimalna (Strefa bezpieczeństwa): 8,50 x 8,50 m Wysokość urządzenia: 2,10 m Wysokość swobodnego upadku: 2,10 m 2

3 3. Zestaw 3 Altanka 1 szt. Zestaw - Altanka - drewniana, z barierkami, podłogą oraz z ławeczkami i stolikiem. Urządzenie wykonane z drewna konstrukcyjnego sosnowego, klejonego warstwowo, o przekroju kwadratowym 90/90mm z zaokrąglonymi krawędziami, impregnowanego specjalistycznymi środkami ochronnymi do głębokiej penetracji drewna oraz dodatkowo dwukrotnie malowanego, połączenia zamaskowane zaślepkami w celu zabezpieczenia przed odkręceniem lub uszkodzeniem. DANE TECHNICZNE ALTANKI: Wymiary minimalne: 2,00 x 2,00m Wymiary podestu: 1,60 x 1,60 m Przestrzeń minimalna (Strefa bezpieczeństwa): 4,00 x 4,00 m Wysokość urządzenia : 2,30 m Wysokość swobodnego upadku: 0,35 m 3

4 4. Zestaw 4 Huśtawka wagowa 1 szt. Zestaw - Huśtawka wagowa - 2 osobowa, na podstawie stalowej zamontowanej w fundamencie betonowym, mechanizm obrotowy łożyskowy, bezobsługowy - 2 szt. DANE TECHNICZNE HUŚTAWKI WAGOWEJ: Wymiary minimalne: 3,00m x 0,40m Przestrzeń minimalna (Strefa bezpieczeństwa): 6,00m x 3,40m Wysokość urządzenia : 0,50 m Wysokość swobodnego upadku: 0,50 m 5. Zestaw 5 - Huśtawka podwójna 1 szt. Zestaw huśtawka podwójna z belką metalową, na łańcuchach, jedno siedzisko proste, drugie siedzisko kubełkowe z zamykaniem. Urządzenie wykonane z drewna konstrukcyjnego sosnowego, klejonego warstwowo, o przekroju kwadratowym 90/90mm z zaokrąglonymi krawędziami, impregnowanego specjalistycznymi środkami ochronnymi do głębokiej penetracji drewna oraz dodatkowo dwukrotnie malowanego, kolor brązowy; urządzenie montowane w podłożu na metalowych kotwach, betonowanych w gruncie, elementy metalowe malowane proszkowo, drewniane słupki pionowe zabezpieczone od góry kapturkami z tworzywa, połączenia zamaskowane zaślepkami w celu zabezpieczenia przed odkręceniem lub uszkodzeniem, siedzisko huśtawki proste i kubełkowe z zamykaniem gumowe z metalowym wkładem, belka huśtawki metalowa, ocynkowana i malowana. DANE TECHNICZNE HUŚTAWKI: Wymiary minimalne: 3,80 x 2,10m Przestrzeń minimalna (Strefa bezpieczeństwa): 4,80 x 7,60 m Wysokość urządzenia minimalna: 2,30 m Wysokość swobodnego upadku: 1,35m 4

5 6. Zestaw 6 Karuzela talerzowa 1 szt Zestaw - Karuzela talerzowa (tarczowa) - klasyczna z obrotową górną częścią (platformą), ułożyskowaną. Konstrukcja platformy wykonana ze stalowych ceowników przymocowanych do rury fi 108 mm, z przymocowaną od spodu blachą szerokości 500 mm, zapobiegającą zakleszczeniu nogi dzieci. Powierzchnia platformy zabezpieczona antykorozyjnie poprzez lakierowanie proszkowe farbami do warunków zewnętrznych (poliestrowymi). Do górnej części platformy przymocowana sklejka liściasta wodoodporna owinięta od góry blachą aluminiową ryflowaną antypoślizgową. Do platformy przykręcona poręcz z siedzeniami wykonana z rur, lakierowanych proszkowo farbami poliestrowymi i sklejki liściastej wodoodpornej z filmem melaminowym. Podstawa karuzeli (konstrukcja spawana z rur i prętów), zabezpieczona antykorozyjnie lakierem proszkowym poliestrowym, w dolnej części stanowi zbrojenie betonowego bloczka z betonu. Prędkość karuzeli 5m/s, zgodna z PN EN :2008. DANE TECHNICZNE KARUZELI: Wymiary minimalne: Ø 1,50 m Przestrzeń minimalna (Strefa bezpieczeństwa): Ø 5,50 m Wysokość urządzenia minimalna: 0,65 m Wysokość swobodnego upadku: 1,00m 5

6 7. Zestaw 7 Sprężynowce 2 szt Zestaw - Sprężynowce: ze stelażem ze sklejki wodoodpornej z filmem melaminowym gr.18mm wykonanym z wyciętych kształtowo formatek z namalowanymi rysami i elementami odwzorującym dane zwierzę czy pojazd. Formatki połączone ocynkowanymi elementami złącznymi osłoniętymi plastikowymi korkami z zaślepkami i przykręcone do stalowego mocowania sprężyny zabezpieczonego przed warunkami atmosferycznymi poprzez lakierowanie proszkowe farbami poliestrowymi. Rączki (podnóżki) plastikowe, duże, zapobiegające przed urazami oka. Stalowa sprężyna bujaka wykonana ze stali jakościowej (również lakierowana proszkowo) połączona z mocowaniem sprężynowca oraz betonowym bloczkiem fundamentowym lub stalową podstawą do posadowienia w gruncie. 2 szt - np kaczuszka i auto. Wymiary minimalne: 1,00 m x 0,30 m Przestrzeń minimalna (Strefa bezpieczeństwa: 4,00 m x 3,30 m Wysokość urządzenia : 0,80 m - 0,90 m Wysokość swobodnego upadku: 0,50 m 8. Kosz na śmieci 2 szt. Kosz na śmieci drewniany z wkładem metalowym, bez zadaszenia - 2 szt. Urządzenie wykonane z drewna sosnowego, impregnowanego, malowanego, wkład metalowy, ocynkowany elementy metalowe malowane proszkowo lub cynkowane, montaż na metalowych kotwach. Wymiary minimalne: szerokość 0,60 m Wysokość minimalna urządzenia: 1,30 m Średnica kosza: 0,45 m 6

9. Tablice informacyjne z regulaminem 2 szt. Duża tablica informacyjna z regulaminem korzystania z obiektu, wykonana z drzewa, przekryta daszkiem dwuspadowym.

Piaskownica okrągła podwójna 1 szt. Piaskownica okrągła - podwójna z ławeczką o wymiarach ok. 3,6 m x 2,0 m. Piaskownica zasypana do min.

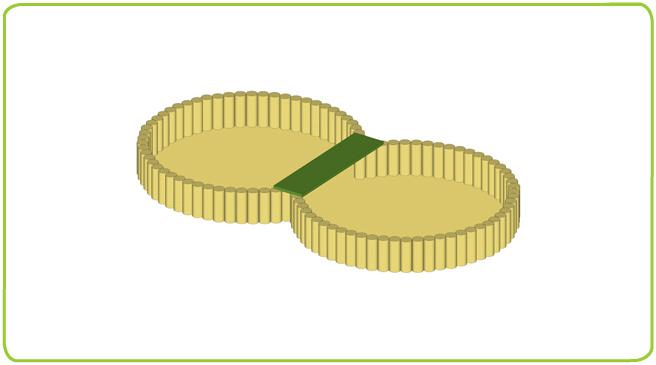

7 9. Tablice informacyjne z regulaminem 2 szt. Duża tablica informacyjna z regulaminem korzystania z obiektu, wykonana z drzewa, przekryta daszkiem dwuspadowym. Montaż na metalowej kotwie. Wymiary minimalne: 0,70 m x 0,40 m Wysokość minimalna urządzenia: 2,0 m Regulamin korzystania z obiektu formatu A3 10. Piaskownica okrągła podwójna 1 szt. Piaskownica okrągła - podwójna z ławeczką o wymiarach ok. 3,6 m x 2,0 m. Piaskownica zasypana do min. połowy swojej wysokości piaskiem żółtym. Wymiary minimalne: 3,60m x 2,00m Przestrzeń minimalna (Strefa bezpieczeństwa: 5,60 m x 4,00 m Wysokość minimalna urządzenia: 0,30 m Wysokość swobodnego upadku: 0,30 m 7

8 11. Ławka parkowa 2 szt. Ławka na stelażu metalowym malowanym proszkowo, siedzisko i oparcie z drewna liściastego, impregnowane i malowane, kolor drewna: brąz, montaż poprzez betonowanie w gruncie betonem klasy B-20, śruby ocynkowane, wkręty nierdzewne. Wymiary minimalne: 1,70 x 0,60 m Wysokość minimalna urządzenia: 0,80 m 8
