1 V4R2 Nowości SEE Electrical Expert V4R2

2

3 Zmiany wprowadzone przez wersję 4.4

4 COPYRIGHT IGE+XAO Wszelkie prawa zastrzeżone. Nieautoryzowane rozpowszechnianie całości lub fragmentu niniejszej publikacji w jakiejkolwiek postaci jest zabronione. Wykonywanie kopii metodą kserograficzną, fotograficzną a także kopiowanie na nośniku filmowym, magnetycznym lub innym powoduje naruszenie praw autorskich niniejszej publikacji Kraków, 2015 r.

5 ZRZECZENIE SIĘ OBOWIĄZKU INFORMACJI IGE+XAO rezerwuje sobie prawo do nanoszenia zmian w tym podręczniku, bez konieczności informowania o tym fakcie podmiotów indywidualnych oraz zakładów pracy. POMOC SERWISOWA Szkolenia Szkolenia z naszych programów prowadzimy przez cały rok. Ośrodki szkoleniowe zlokalizowane są: w Krakowie w siedzibie firmy IGE+XAO, w Grybowie (Nowy Sącz), w Warszawie, Poznaniu i Gdańsku. W celu uzyskania innych informacji dotyczących kursów prosimy dzwonić do Centrum Szkoleniowego, pod numer: +48 (012) Internet: (Menu: Dla Klientów - Szkolenia) Umowa serwisowa Podpisanie z naszą firmą umowy serwisowej przyznaje Państwu prawo do aktualizacji programu, korzystania we wszystkie dni robocze z naszej pomocy telefonicznej, oraz przyznaje dostęp do strony internetowej z katalogami producentów. Serwis techniczny Jeśli posiadacie Państwo podpisaną umowę serwisową, nasz serwis techniczny jest do Państwa dyspozycji od poniedziałku do piątku, w godzinach 8:00 17:00, pod numerem telefonu: +48 (012) w. 443, 445 lub 446 lub za pomocą a: serwis@ige-xao.com.pl Internet:

6

7 ZMIANY I UDOSKONALENIA MIĘDZY INNYMI: SPOSOBY ZABEZPIECZEŃ HIPERŁĄCZA W ZESTAWIENIACH UDOSKONALONA WIELOJĘZYKOWOŚĆ NOWE METODY, OPCJE I ATRYBUTY NOWE MODUŁY

8 Nowości SEE Electrical Expert Wersja V4R2 COPYRIGHT 2015 IGE+XAO. Wszystkie prawa zastrzeżone 1. Program posiada nowe opcje licencjonowania, w tym zabezpieczenie internetowe : 2. Przytrzymanie Ctrl + Alt lub AltGr podświetla adresy krosowe (hiperłacza) na schematach : Strona 8

9 Wersja V4R2 SEE Electrical Expert Nowości OPYRIGHT 2015 IGE+XAO. Wszystkie prawa zastrzeżone Wykonanie podwójnego kliknięcia na podświetlonym łączu spowoduje otwarcie schematu, do którego dana referencja prowadzi i wskazanie powiązanego aparatu. 3. Zestawienia posiadają teraz hiperłacza do elementów na schematach : Np. po kliknięciu na Blok styków pomocniczych KM3 ukaże się nam : Strona 9

10 Nowości SEE Electrical Expert Wersja V4R2 COPYRIGHT 2015 IGE+XAO. Wszystkie prawa zastrzeżone 4. Zaciski piętrowe w widoku listew są przedstawiane w specjalny sposób (ich szerokość jest większa od zwykłych zacisków) : 5. Możliwe jest teraz przedstawienie mostków między niesąsiadującymi zaciskami za pomocą mostka wewnętrznego. Poniższy obrazek przedstawia zmostkowane zaciski 14 oraz 8 : Strona 10

11 Wersja V4R2 SEE Electrical Expert Nowości OPYRIGHT 2015 IGE+XAO. Wszystkie prawa zastrzeżone 6. Języki nie są teraz powiązywane z warstwami. Tekst znajduje się zawsze na tej samej warstwie (na którą został wstawiony), niezależnie od wybranego języka do wyświetlenia w projekcie : 7. Nowe okno dialogowe pozwala zarządzać końcówkami żył kabli : Strona 11

12 Nowości SEE Electrical Expert Wersja V4R2 COPYRIGHT 2015 IGE+XAO. Wszystkie prawa zastrzeżone Moduł End Fitting automatycznie dopasowuje kody katalogowe zakończeń żył : 8. Nowy symbol tabeli na schematach synoptyki pozwala na wyświetlenie aparatów, listew i kabli w lokalizacjach : Strona 12

13 Wersja V4R2 SEE Electrical Expert Nowości OPYRIGHT 2015 IGE+XAO. Wszystkie prawa zastrzeżone 9. Dodano menu pozwalające na wstawianie komentarzy : Strona 13

14 Nowości SEE Electrical Expert Wersja V4R2 COPYRIGHT 2015 IGE+XAO. Wszystkie prawa zastrzeżone 10. Nowy tryb wstawiania wymiarów na rysunku zabudowy szaf pozwala na zwymiarowanie odległości wszystkich korytek i szyn od bazy za jednym kliknięciem : 11. Ułożenie kabli w korytku jest teraz filtrowane wg parametru Segregacja korytka : Strona 14

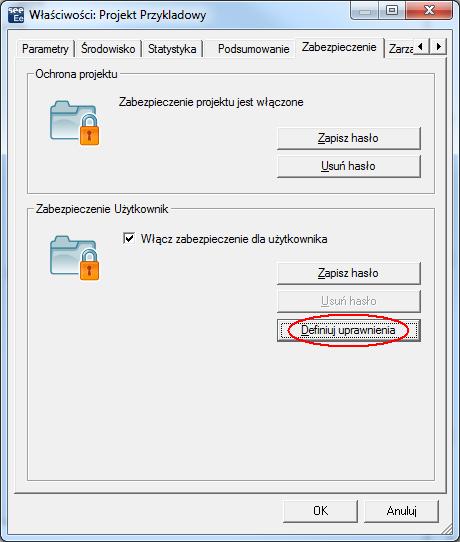

15 Wersja V4R2 SEE Electrical Expert Nowości OPYRIGHT 2015 IGE+XAO. Wszystkie prawa zastrzeżone 12. Właściciel projektu może teraz zdefiniować prawa dostępu dla użytkowników : 13. Nowe opcje kontroli pojawiły się w menu Narzędzia > Kontrola Strona 15

16 Nowości SEE Electrical Expert Wersja V4R2 COPYRIGHT 2015 IGE+XAO. Wszystkie prawa zastrzeżone 14. Nowe makropodstawienie $NBFOLG pozwala na wyświetlenie łącznej liczby schematów w grupie i jej podgrupach 15. Możliwe jest teraz kopiowanie elementów pomiędzy dwoma projektami otwartymi w osobnych oknach SEE Electrical Expert : 16. Kody katalogowe symboli są teraz automatycznie filtrowane ze względu na wartość napięcia zdefiniowaną we właściwościach potencjałów, do których jest podpięty : Strona 16

17 Wersja V4R2 SEE Electrical Expert Nowości OPYRIGHT 2015 IGE+XAO. Wszystkie prawa zastrzeżone 17. Opcja Edycja > Zmień > Symbol > Na ostatnio wybrany pozwala teraz zmienić pin / zacisk neutralny na nieneutralny. 18. Listwy zaciskowe mogą teraz zostać podzielone na części, dzięki czemu każda z nich z osobna może zostać wstawiona na plan zabudowy szafy 19. Jeżeli opcja Zezwól na tworzenie kilku listew na schemacie jest zaznaczona, to program będzie generował na tym samym schemacie jedynie listwy o jednakowej lokalizacji 20. Nowe opcje w menu kontekstowym eksploratora listew i złączy oraz eksploratora danych elektrycznych Usuń niepodłączone zaciski z listwy oraz Usuń niepodłączone piny ze złącza pozwalają na łatwe usunięcie niepodłączonych zacisków / pinów w poszczególnych listwach / złączach Opcja Usuń niepodłączone zaciski listwy zaciskowej lub niepodłączone piny konektora pozwala na usunięcie niepodłączonych elementów ze wszystkich listew i złączy w projekcie : Strona 17

18 Nowości SEE Electrical Expert Wersja V4R2 COPYRIGHT 2015 IGE+XAO. Wszystkie prawa zastrzeżone 21. Podczas uaktualniania wygenerowanych rysunków montażowych listew i złączy, wykorzystywany będzie arkusz formatowy, na którym pierwotnie dana listwa / złącze została wygenerowana. Arkusz formatowy Strona 18

19 Wersja V4R2 SEE Electrical Expert Nowości OPYRIGHT 2015 IGE+XAO. Wszystkie prawa zastrzeżone zdefiniowany w opcjach jako standardowy nie będzie brany pod uwagę. W przypadku ponownej generacji schematów montażowych będzie brany pod uwagę arkusz zdefiniowany jako standardowy. 22. Nowa ikona na pasku Tryb nadawania oznaczeń pozwala na wstawianie na schematy zacisków i pinów bez numeru porządkowego 23. W zakładce Separator opcja Po ostatnim zacisku pozwala na automatyczne wstawianie separatów na końcu listew : 24. Symbole wejścia / wyjścia generowane są na schemacie montażowym listwy jeżeli schemat kabla podłączonego do listwy zajmuje parę rysunków 25. Możliwe jest zdefiniowane osobnych metod generowania rysunków montażowych listew typu szafa a pośrednicząca : Strona 19

20 Nowości SEE Electrical Expert Wersja V4R2 COPYRIGHT 2015 IGE+XAO. Wszystkie prawa zastrzeżone 26. Nowa metoda Generacja dla zabudowy szaf pozwala na zdefiniowanie standardowych widoków dla elementów listwy zacisków, ograniczników I separatorów : Strona 20

21 Wersja V4R2 SEE Electrical Expert Nowości OPYRIGHT 2015 IGE+XAO. Wszystkie prawa zastrzeżone 27. Aparaty mogą zostać wstawione poza obszarem szafy 28. W eksploratorze danych elektrycznych, zakładce aparaty są teraz widoczne również kody katalogowe szaf dobrane na rysunkach zabudowy : 29. Dodano możliwość definiowana atrybutów dla lokalizacji w metodach projektu : Strona 21

22 Nowości SEE Electrical Expert Wersja V4R2 COPYRIGHT 2015 IGE+XAO. Wszystkie prawa zastrzeżone 30. Nowy atrybut żył pozwala na zdefiniowanie ich koloru, aby umożliwić niezależne wyświetlenie etykiety i koloru żyły : Strona 22

23 Wersja V4R2 SEE Electrical Expert Nowości OPYRIGHT 2015 IGE+XAO. Wszystkie prawa zastrzeżone Makropodstawienie $COLOR_CODE umożliwia wyświetlenie wartości tego atrybutu na schemacie. 31. Dodano nową grafikę do przedstawiania osłon wiązki : Strona 23

24 Nowości SEE Electrical Expert Wersja V4R2 COPYRIGHT 2015 IGE+XAO. Wszystkie prawa zastrzeżone 32. W metodach połączeń, dodano możliwość zdefiniowania symboli wejścia / wyjścia dla połączeń pionowych : 33. Zmiany w procesie nadawania etykiet : a. Format etykiety w metodach dla danego rdzenia może być pusty w celu ręcznego nadawania etykiet. Etykieta nigdy nie będzie dopisywana automatycznie. b. Etykieta jest teraz sugerowana dla gałęzi wiązek. c. Etykieta zacisku może teraz posiadać maksymalnie 8 znaków (poprzednio 7) 34. Nowe opcje etykiet dla kabli i połączeń Strona 24

25 Wersja V4R2 SEE Electrical Expert Nowości OPYRIGHT 2015 IGE+XAO. Wszystkie prawa zastrzeżone a. Do formatu etykiety połączeń mogą zostać dodane atrybuty użytkownika oraz funkcja b. Do formatu etykiety kabla można dodać atrybuty użytkownika c. Liczba wyświetlanych cyfr numeru kolejnego może zostać określona 35. Przy usuwaniu funkcji dostępne są dwie nowe opcje : wybór schematów do przetworzenia oraz usunięcie pustych schematów Strona 25

26 Nowości SEE Electrical Expert Wersja V4R2 COPYRIGHT 2015 IGE+XAO. Wszystkie prawa zastrzeżone 36. Numery końcówek symboli typu Slave Inny mogą zostać zmienione nawet jeżeli Master posiada przypisany kod katalogowy ze zdefiniowanymi końcówkami slave ów 37. Nowa zakładka Wiązki w eksploratorze danych elektrycznych pozwala na podgląd wstawionych w projekcie wiązek : 38. Eksplorator danych elektrycznych wyświetla teraz niewykorzystane piny i zaciski : Strona 26

27 Wersja V4R2 SEE Electrical Expert Nowości OPYRIGHT 2015 IGE+XAO. Wszystkie prawa zastrzeżone 39. Położenie zestyków może teraz zostać zmienione z poziomu eksploratora danych elektrycznych : 40. Moduł Tłumaczenia tłumaczy tylko nowo wstawione teksty 41. Atrybut połączenia może zostać wyświetlony na końcówce symbolu 42. Moduł Open Data : po wyeksportowaniu zawartości projektu do pliku Execla możliwa jest zmiana kodu na pochodzący z dowolnej klasy 43. Usprawnienia współpracy użytkowników, zoptymalizowano : a. Wstawianie symboli wejścia / wyjścia na schematy między grupami b. Przesuwanie symboli wejścia / wyjścia c. Otwieranie okien dialogowych konektorów i listew zaciskowych d. Zamykanie okna dialogowego właściwości symbolu po dokonaniu zmian e. Aktualizowanie atrybutów diagramów podłączeń 44. Projekt z obsługą wariantów : walidacja potencjału może teraz zostać rozpropagowana do wszystkich końcówek połączonych symboli 45. Okno dialogowe wstawiania tekstu zostało zmienione i przystosowane do nowej koncepcji wielojęzykowości : Strona 27

28 Nowości SEE Electrical Expert Wersja V4R2 COPYRIGHT 2015 IGE+XAO. Wszystkie prawa zastrzeżone Strona 28

29 Wersja V4R2 SEE Electrical Expert Nowości OPYRIGHT 2015 IGE+XAO. Wszystkie prawa zastrzeżone 46. Nowy moduł Harness Manufacturing (w przygotowaniu) pozwala na rozplanowanie wiązki w skali 1:1 na podstawie rysunków Harness : 47. Nowy moduł Environment Manager pozwala na łatwą synchronizację lokalnego środowiska z środowiskiem sieciowym. Może ona zostać przeprowadzona ręcznie lub automatycznie. Synchronizacja polega na dodawaniu nowych elementów (symboli, kodów katalogowych, arkuszy) lub / i uaktualnianiu zmodyfikowanych : Strona 29

30 Nowości SEE Electrical Expert Wersja V4R2 COPYRIGHT 2015 IGE+XAO. Wszystkie prawa zastrzeżone Strona 30

31 Wersja V4R2 SEE Electrical Expert Nowości OPYRIGHT 2015 IGE+XAO. Wszystkie prawa zastrzeżone Strona 31

32

33

34

35

36 Kraków, 2015 r. IGE+XAO Polska sp. z o.o., Pl. Na Stawach 3, Kraków
