1 Nowości SEE Electrical EXPERT V4R1 V4R1 COPYRIGHT Grudzień 2012 IGE+XAO Polska Wszelkie prawa zastrzeżone.

2

3 Nowości COPYRIGHT 2012 IGE+XAO. All rights reserved SPIS TREŚCI NOWOŚCI SEE ELECTRICAL EXPERT V4R1 1 A CO NOWEGO W SEE ELECTRICAL EXPERT 5 A.1. PRZYPISYWANIE HIPERŁĄCZA DO SYMBOLU 5 A.2. WYSZUKANIE OBIEKTÓW PO FRAGMENCIE TEKSTU 6 A.3. AKTUALIZACJA GENEROWANYCH SCHEMATÓW WYZWALANA ZAMYKANIEM PROJEKTU 7 A.4. PRZYPISANIE KILKU SYMBOLI Z BIBLIOTEKI DO RUBRYKI SYMBOL KATALOGU APARATURY 7 A.5. UDOSKONALENIA ZAPISU DO FORMATU PDF 8 A.6. ZAPIS OTWARTEGO PROJEKTU Z NOWĄ NAZWĄ (ZAPISZ JAKO) 9 A.7. WYRÓWNYWANIE POŁOŻENIA TEKSTÓW I ATRYBUTÓW SYMBOLI 9 A.8. UDOSKONALENIE EKSPLORATORA BŁĘDÓW 10 A.9. EKSPLORATOR DANYCH ELEKTRYCZNYCH 11 A.9.1. Przeciągnij & Upuść 11 A.9.2. Usuwanie elementów projektu 11 A.9.3. Zmiana nazwy elementów projektu 11 A.9.4. Nawigacja w projekcie 11 A.9.5. Znajdź 12 A.9.6. Zaznaczanie kilku elementów listy 12 A.10. EKSPORT/IMPORT DANYCH PROJEKTU 13 A Eksport danych pobranych z symboli slave 13 A Eksport atrybutu $MEMO 13 A Eksport przekroju żyły kabla lub pina złącza 14 A Eksport numeru zacisku lub pina 14 A Udoskonalenie ergonomii 14 A.11. WARIANTY I OPCJE NOWY MODUŁ PROGRAMU 15 A.12. NOWE PLUGINY 15 B UDOSKONALENIA ISTNIEJĄCYCH POLECEŃ 16 B.1. WYŚWIETLANIE OKNA EDYCJI TEKSTU W CZASIE WSTAWIANIA 16 B.2. UKRYWANIE NUMERACJI POŁĄCZEŃ 16 B.3. WYBÓR KODU KATALOGOWEGO APARATU, KTÓRY NIE JEST WPISANY DO BAZY DANYCH APARATURY 17 B.4. DOŁĄCZANIE PLIKÓW (ZAŁĄCZNIKI) 17 B.5. EKSPORT GRAFIKI SCHEMATU DO FORMATU EMF / WMF 17 B.6. WYBÓR DLA MODYFIKACJI SYMBOLU POMIĘDZY PROJEKTEM, A ŚRODOWISKIEM PROJEKTU 17 B.7. SORTOWANIE ZACISKÓW/PINÓW W PORZĄDKU MALEJĄCYM 17 B.8. WYSZUKIWANIE KODÓW KATALOGOWYCH PODCZAS DOBORU KODU DLA SYMBOLU 18 B.9. USUWANIE WIELU FUNKCJI JEDNOCZEŚNIE 18 B.10. UDOSKONALENIE POLECENIA WSTAW/SYMBOL WG KODU 18 B.11. KOPIOWANIE SCHEMATÓW, GRUP, PROJEKTU 18 B.12. ZESTAWIENIE POŁĄCZEŃ ŻYŁ KABLI 19 B.13. OZNACZANIE KABLI 19 B.14. KOLEJNOŚĆ ŁĄCZENIA ŻYŁ DLA RÓŻNYCH LOKALIZACJI 19 B.15. AUTOMATYCZNE GENEROWANIE KABLI 21 B.16. ZESTAWIENIE POŁĄCZEŃ KABLOWYCH 22 B.17. WSTAWIANIE ATRYBUTU DIAGRAMU PODŁĄCZEŃ DO SYMBOLU SLAVE / INNY 23 B.18. WYŚWIETLANIE KOMUNIKATU O WYCZERPANIU LICENCJI 23 B.19. IMPORT TEKSTU Z PLIKU DXF /DWG 23 B.20. INTERFEJS UŻYTKOWNIKA PROGRAMU 23 Strona 3

4 B Zgrupowanie ustawień edytora 23 B Drukowanie list 23 B Opisy makropodstawień arkusza formatowego 23 B Wyświetlanie czy oznaczenie jest zablokowane 24 B Modyfikacja sortowania listy 24 B Wyrównanie tekstu 24 B Wyświetlanie informacji o elemencie 25 B Reguły wyświetlania przy ponownym uruchomieniu 25 B Udoskonalenie wyboru w tabeli słownika 25 B Zatwierdzanie metody Połączenia ze sprzężoną numeracją 25 B Metoda Symbole na przecięciach 25 C ZMIANY I UDOSKONALENIA W ŚRODOWISKU 26 C.1. NOWE RYSUNKI PARAMETRYCZNE I ATRYBUTY DLA KABLI 26 C.1.1. Okablowanie: 91 Atrybuty listy okablowania zakończenia żył 26 C.1.2. Nowe atrybuty diagramu podłączeń dla rysunku C.1.3. Nowy rysunek parametryczny dla listy kabli: Lista Z - DO 27 C.2. EKSPORT OZNACZNIKÓW DO FORMATU ABB 27 C.3. NOWE SYMBOLE 27 C.4. ZMIANA DŁUGOŚCI RUBRYK W KATALOGU APARATÓW 29 D WAŻNIEJSZE POPRAWKI W PROGRAMIE 30 D.1. EDYTOR SCHEMATÓW 30 D.2. EDYTOR LISTEW I ZESTAWIENIA 30 Strona 4

5 Nowości COPYRIGHT 2012 IGE+XAO. All rights reserved A CO NOWEGO W SEE ELECTRICAL EXPERT A.1. PRZYPISYWANIE HIPERŁĄCZA DO SYMBOLU Nowe polecenie menu kontekstowego pozwala powiązać hiperłącze z symbolem (symbol, lokalizacja, wiązka) oraz tekstem i ilustracją. Możliwa jest kombinacja wielu typów hiperłącza: Url, plik (obraz, dokument tekstowy,...), folder, projekt z SEE Electrical Expert. Tekst adresu URL (utworzonego hiperłącza) jest wyświetlany w podpowiedzi (chmurce) i w dialogu właściwości symbolu. Strona 5

6 A.2. WYSZUKANIE OBIEKTÓW PO FRAGMENCIE TEKSTU Polecenie Znajdź / Zastąp pozwala przeszukiwać atrybuty (symbolu, kabla, połączenia, pliku, grupy, schematu), teksty, funkcje, lokalizacje, komentarze, numery potencjałów. Można zawęzić obszar wyszukiwania do lokalizacji i/lub funkcji. Wynik wyszukania nie zależy od położenia poszukiwanego ciągu znaków (na początku, w środku, na końcu). Podwójne kliknięcie w nagłówek tabeli powoduje sortowanie danych. Przez podwójne kliknięcie na wyszukany element, można nawigować do schematu bez zamykania okna Znajdź / Zastąp. Strona 6

7 Nowości COPYRIGHT 2012 IGE+XAO. All rights reserved A.3. AKTUALIZACJA GENEROWANYCH SCHEMATÓW WYZWALANA ZAMYKANIEM PROJEKTU Polecenie "Opcje/Parametry edytora/ogólne" wyświetla kilka nowych opcji. Pozwalają one usuwać z projektu nieużywane obiekty i aktualizować zestawienia i rysunki (listwy montażowe, zestawienie materiałów, spis schematów i inne...), przy zamykaniu projektu. A.4. PRZYPISANIE KILKU SYMBOLI Z BIBLIOTEKI DO RUBRYKI SYMBOL KATALOGU APARATURY Polecenie "Wstaw/Symbol wg kodu " pozwala wybrać, który z przypisanych symboli wstawić. Wybór wyzwalamy trzymając klawisz Shift i obracając rolką myszy. Podgląd symbolu przy kursorze wyświetla zmieniające się symbole. Przypisanie następuje w rubryce Symbol przez nazwy symboli oddzielone separatorami. Symbole zgodne z nazwą muszą znajdować się w bibliotece. Ta sama zasada obowiązuje do polecenia "Wstaw/Diagram podłączeń " i symboli diagramów podłączeń. Nazwy symboli wpisujemy w rubrykę "Symbol diagramu podłączeń". Strona 7

8 A.5. UDOSKONALENIA ZAPISU DO FORMATU PDF Spis dokumentów jest automatycznie dodawany do zapisu PDF. Przeniesiona zostaje struktura grup zdefiniowana w projekcie. Utworzone hiperłącza oraz warianty są również przenoszone do PDF. Strona 8

9 Nowości COPYRIGHT 2012 IGE+XAO. All rights reserved A.6. ZAPIS OTWARTEGO PROJEKTU Z NOWĄ NAZWĄ (ZAPISZ JAKO) Dodane polecenie "Zapisz jako" pozwala zapisać bieżący projekt pod nową nazwą lub jako szablon projektu. A.7. WYRÓWNYWANIE POŁOŻENIA TEKSTÓW I ATRYBUTÓW SYMBOLI Dodano polecenie menu kontekstowego służące do wyrównywania położenia tekstów i atrybutów tekstowych symboli. Teksty i atrybuty tekstowe można wyrównać w czterech wariantach: do lewej, do prawej do góry, do dołu. Orientacja tekstu może być pozioma lub pionowa. Położenie odniesienia pobierane jest z obramowania ostatniego wybranego tekstu/atrybutu. Przytrzymanie "Shift" pozwala kolejno dokładać do wyboru wskazywane teksty i atrybuty. Znaczniki wyboru są pustymi kwadratami dla zaznaczenia tekstu odniesienia, a pozostałe wybrane teksty są zaznaczone wypełnionymi kwadratami. Obramowanie tekstu, do którego jest wyliczane wyrównanie, zależy od metryki czcionek i dlatego może przebiegać inaczej niż wskazuje na to widok. Strona 9

10 A.8. UDOSKONALENIE EKSPLORATORA BŁĘDÓW Dodano dwa stany, które użytkownik może nadać kontroli błędów: ważne (Błąd) i dopuszczalne (Ostrzeżenie). W eksploratorze błędów, ostrzeżenia można odfiltrować z widoku przy użyciu przycisku z ikoną. Nowy przycisk paska narzędzi uruchamia ponowną kontrolę z poziomu okna eksploratora błędów. W oknie Eksploratora błędów dostępny jest widok grupujący błędy zgodnie ze strukturą grup i numeracją schematów w projekcie. Niektóre kontrolki funkcjonalności przeniesiono i przemianowano. Polecenie "Narzędzia/Kontrola" jest dostępne w przeglądarce SEE Viewer Premium. Używając klawisza Shift i/lub Ctrl, użytkownik może grupowo zaznaczyć, ze dany błąd został poprawiony. Po poprawie danego błędu i zaznaczeniu, że błąd został poprawiony, użytkownik może kliknąć ikonkę, aby wyświetlić Tylko niepoprawione błędy. Strona 10

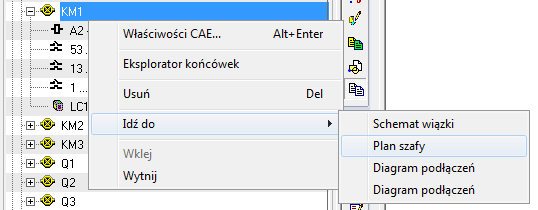

11 Nowości COPYRIGHT 2012 IGE+XAO. All rights reserved A.9. EKSPLORATOR DANYCH ELEKTRYCZNYCH A.9.1. PRZECIĄGNIJ & UPUŚĆ Dodano wykorzystanie techniki Przeciągnij & Upuść oraz kontekstowego Kopiuj/Wklej. Dzięki temu, eksplorator oferuje możliwość przypisywania nowej właściwości do elementu przez przemieszczenie go w strukturze drzewa widoku. W ten sposób możemy zmieniać lokalizacje, funkcję, kod katalogowy, kabel lub wiązkę. A.9.2. USUWANIE ELEMENTÓW PROJEKTU Możliwe jest usunięcie funkcji, lokalizacji bądź wiązki przez wybór polecenia z menu kontekstowego lub przycisk klawiatury (Delete). Usunięcie wiązki powoduje także również wymazanie jej graficznej reprezentacji (gałęzi) i nazwy z listy wyboru w oknie Właściwości kabla. A.9.3. ZMIANA NAZWY ELEMENTÓW PROJEKTU Możliwa jest zmiana nazwy funkcji, lokalizacji bądź wiązki przez wybór polecenia z menu kontekstowego lub przycisk F2 (Shift+F2). A.9.4. NAWIGACJA W PROJEKCIE Polecenie "Idź do" pozwala otworzyć różne typy schematów związanych z symbolem/aparatem Strona 11

12 A.9.5. ZNAJDŹ Użytkownik może wyszukać oznaczenia w eksploratorze danych elektrycznych. "Enter" uruchamia szukanie. "Shift + Enter" pozwala przejść z wyszukaniem do następnego. Przycisk z ikoną otwiera dialog z opcjami wyszukiwania. A.9.6. ZAZNACZANIE KILKU ELEMENTÓW LISTY Skrót klawiszy "Ctrl + A" zaznaczy wszystkie elementy listy w aktywnej zakładce. Przytrzymanie klawisza "Shift" lub "Ctrl" pozwala na wybór od-do lub dołączenie pojedynczego elementu do wyboru (standard Windows). Zaznaczenie gałęzi oznacza zaznaczenie całej jej zawartości, bez potrzeby jej rozwijania. Strona 12

13 Nowości COPYRIGHT 2012 IGE+XAO. All rights reserved A.10. EKSPORT/IMPORT DANYCH PROJEKTU A EKSPORT DANYCH POBRANYCH Z SYMBOLI SLAVE Wszystkie atrybuty użytkownika mogą zostać pobrane do zestawienia z symbolu slave wstawionego na schemat. Aby uzyskać taką ekstrakcję, należy zmodyfikować zawartość pliku Export_Attributes.ini poprzez wprowadzenie funkcji i nazwy atrybutu. A EKSPORT ATRYBUTU $MEMO Symbole, kable, piny złącz i zaciski z atrybutem $MEMO_, mogą być modyfikowane za pośrednictwem eksportu i importu zwrotnego. Atrybuty $MEMO_ do eksportu muszą być wyspecyfikowane w pliku Export_attributes.ini w sekcji odpowiedniej dla kabla, pina, zacisku. Strona 13

14 A EKSPORT PRZEKROJU ŻYŁY KABLA LUB PINA ZŁĄCZA Przekroje żyły kabla lub pinów są automatycznie eksportowane do arkusza Excel. Jeśli pin jest połączony do dwóch żył o różnych przekrojach, żadna z wartości nie zostanie wpisana. A EKSPORT NUMERU ZACISKU LUB PINA Można wyeksportować, zmodyfikować i importować numer pinu lub zacisku. Kontrola unikalności jest automatycznie przeprowadzana w trakcie wykonywania przez program importu. A UDOSKONALENIE ERGONOMII Dwa przyciski "Wszystkie" i "Żaden" dodano do dialogu eksportu. Arkusz Excel jest przygotowany z filtrem danych dla wygenerowanych kolumn. Strona 14

15 Nowości COPYRIGHT 2012 IGE+XAO. All rights reserved A.11. WARIANTY I OPCJE NOWY MODUŁ PROGRAMU Ten nowy moduł programu pozwala zarządzać wariantami projektu. Będzie to szczególnie korzystne np. dla producentów maszyn i urządzeń. W ten sposób będzie można uzyskać różne warianty sieci połączeń prowadzonych pomiędzy symbolami w projekcie. Zarządzanie wariantami można włączyć w oknie Właściwości projektu, zakładka Zarządzanie wariantami projektów. Definicję wariantów dokonuje się w pliku xml. A.12. NOWE PLUGINY Dodano interfejsy do programów NX oraz INVENTOR. Interfejsy są zabezpieczone. Strona 15

16 B UDOSKONALENIA ISTNIEJĄCYCH POLECEŃ B.1. WYŚWIETLANIE OKNA EDYCJI TEKSTU W CZASIE WSTAWIANIA Ikona dodana do paska "Tryb wyboru" pozwala wyświetlać okno dialogowe po wybraniu polecenia Wstaw/Tekst. Klawisze skrótu pozostały bez zmian (Shift + klik myszy i Ctrl + klik myszy). B.2. UKRYWANIE NUMERACJI POŁĄCZEŃ Użytkownik może ukryć numer potencjału na wszystkich odcinkach połączenia pojedynczym poleceniem. Użytkownik może także ukryć różne numery potencjałów na wybranych połączeniach lub różne numery połączeń na wszystkich odcinkach wybranych typów połączeń. Menu Edycja: Menu kontekstowe: Nowa opcja "Nie wyświetlaj numeru podłączenia związanego z symbolem We/Wy" zawarta w metodzie Połączenia, powoduje ukrycie wszystkich numerów połączeń, w których znajdują się symbole Wejścia/Wyjścia. Strona 16

17 Nowości COPYRIGHT 2012 IGE+XAO. All rights reserved B.3. WYBÓR KODU KATALOGOWEGO APARATU, KTÓRY NIE JEST WPISANY DO BAZY DANYCH APARATURY Jeśli w katalogu aparatury nie występuje dany kod katalogowy to: o Nie jest możliwe przypisanie go kablowi, konektorowi lub dławicy (przepust) kablowej (ang. pressure seal). o Możliwe jest przypisanie go do symbolu z cechą unikalny, wielokrotny i zacisk listwy jak również do szyn, korytek i ograniczników. o Jest możliwe przypisanie go do symboli master/slave, pod warunkiem wyłączenia "Kontrola spójności zestyków" = Brak kontroli (zobacz: Plik / Właściwości projektu). o Powyższe ograniczenie rozciąga się zarówno na główne jak i dodatkowe kody katalogowe. Odpowiedni komunikat, program wyświetli po zatwierdzeniu wyboru kodu katalogowego, a nie przy zamykaniu okna właściwości CAE symbolu. B.4. DOŁĄCZANIE PLIKÓW (ZAŁĄCZNIKI) Załącznik można dodać również do grupy i do projektu. B.5. EKSPORT GRAFIKI SCHEMATU DO FORMATU EMF / WMF Windows Meta File (WMF) i Enhanced Meta File są dostępne w wyborze zapisu drukowania do pliku. B.6. WYBÓR DLA MODYFIKACJI SYMBOLU POMIĘDZY PROJEKTEM, A ŚRODOWISKIEM PROJEKTU W menu kontekstowym symbolu jest dodatkowa pozycja: B.7. SORTOWANIE ZACISKÓW/PINÓW W PORZĄDKU MALEJĄCYM Do polecenia "Przetwarzanie/Sortowanie i numerowanie zacisków" dodano opcje wyboru "Kierunek sortowania", do wykorzystania przed ponowną numeracją. Opcja znajduje się w zakładce "Sortuj zaciski". Strona 17

18 B.8. WYSZUKIWANIE KODÓW KATALOGOWYCH PODCZAS DOBORU KODU DLA SYMBOLU Ulepszono możliwość wyszukiwania kodu katalogowego w katalogu aparatów. Podczas doboru kodu dla wstawionego symbolu, w oknie "Wybór kodu katalogowego", znajduje się przycisk "Znajdź". Wyszukany kod katalogowy zostaje podświetlony na liście. Nowa opcja pozwala dezaktywować filtry przed rozpoczęciem wyszukiwania. B.9. USUWANIE WIELU FUNKCJI JEDNOCZEŚNIE Polecenie "Edycja/Usuń/Funkcję" umożliwia jednoczesne usuwanie wielu funkcji. Wyboru funkcji do usunięcia dokonuje się z wciśniętym klawiszem "Shift" i/lub "Ctrl". B.10. UDOSKONALENIE POLECENIA WSTAW/SYMBOL WG KODU Po wybraniu polecenia "Wstaw/Symbol wg kodu" wyświetlona zostaje lista kodów z wypełnioną rubryką Symbol (w katalogu aparatury). Opcja "Proponuj wyłącznie kody kompatybilne z symbolem (zestyki, przekrój,...), jest całkowicie nieaktywna przy wyborze tego polecenia. B.11. KOPIOWANIE SCHEMATÓW, GRUP, PROJEKTU Podczas użycia polecenia kopiuj/wklej do projektu, grupy lub schematu, ich data utworzenia jest automatycznie aktualizowana. Data utworzenia projektu nie jest zachowana. Przeniesienie rysunku synoptyki pomiędzy grupami nie zmienia listew zaciskowych i etykiet kabli. Strona 18

19 Nowości COPYRIGHT 2012 IGE+XAO. All rights reserved B.12. ZESTAWIENIE POŁĄCZEŃ ŻYŁ KABLI W metodzie Zestawienia/Kable" na zakładce "Właściwości ekstrakcji", dodano opcję odpowiadającą za przyporządkowanie lokalizacji końców kabla. W zestawieniu może być wprowadzone ujednolicenie. Lokalizacja wejściowa nie zmieni się. Jeśli na schemacie występuje: Oznaczenie kabla Lokalizacja wyjściowa Lokalizacja wejściowa W1 A B W2 B C to lista ujednolicona wygląda następująco Oznaczenie kabla Oznaczenie żyły Lokalizacja wyjściowa Lokalizacja wejściowa W1 1 A B W1 2 A B W2 1 C B W2 2 C B Lokalizacja B jest wpisana w rubrykę wejściowa dla obydwu kabli. a lista zachowująca lokalizację końców żył wygląda następująco Oznaczenie kabla Oznaczenie żyły Lokalizacja wyjściowa Lokalizacja wejściowa W1 1 A B W1 2 A B W2 1 B C W2 2 B C B.13. OZNACZANIE KABLI Polecenie "Przetwarzanie/Zarządzanie układem połączeń" nadaje oznaczenia dodanym kablom zgodnie z zadeklarowanym formatem oznaczania. Polecenie działa w wyżej omówiony, jeśli tryb oznaczania jest ustawiony na "Następny". B.14. KOLEJNOŚĆ ŁĄCZENIA ŻYŁ DLA RÓŻNYCH LOKALIZACJI Polecenie "Wstaw/Żyły jednego potencjału" pozwala ustalić kolejność łączenia żyłami końcówek symboli z kilku różnych lokalizacji. Strona 19

20 Strona 20

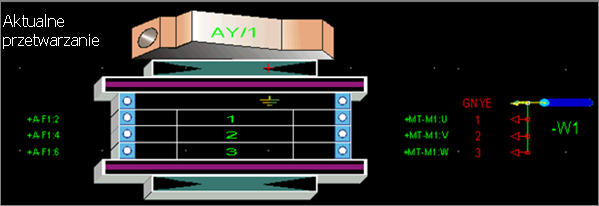

21 Nowości COPYRIGHT 2012 IGE+XAO. All rights reserved B.15. AUTOMATYCZNE GENEROWANIE KABLI Proces Przetwarzanie/Wstaw zaciski na podstawie synoptyki" bierze pod uwagę ustawioną jak poniżej opcję dla symbolu aparatu. Widok fragmentu charakterystyki elektrycznej: Przykład: W tym przykładzie procedura tworzy kabel W1 i zwiera żyły drugiego W2 na zaciskach listwy utworzonych dla W1. Strona 21

22 Poprawa dotyczy generowania osobnych zacisków kabli W1 i W2. B.16. ZESTAWIENIE POŁĄCZEŃ KABLOWYCH W parametrach projektu dodano opcję "Wyświetl tylko główną lokalizację / symbol We/Wy". Ustawiając ją na Nie otrzymujemy wyświetlanie: wszystkich lokalizacji wejściowych i wyjściowych kabla. wszystkich symboli dołączonych w lokalizacjach wejściowych/wyjściowych kabla. Przykład: Wygenerowane zestawienie Strona 22

23 Nowości COPYRIGHT 2012 IGE+XAO. All rights reserved B.17. WSTAWIANIE ATRYBUTU DIAGRAMU PODŁĄCZEŃ DO SYMBOLU SLAVE / INNY Można dodać atrybut diagramu podłączeń do symbolu o cesze/funkcji równej Slave/Inny. B.18. WYŚWIETLANIE KOMUNIKATU O WYCZERPANIU LICENCJI Kiedy ważność licencji czasowej dobiega końca, to program wyświetla komunikat z dostępem do szczegółowej informacji o licencjonowanych modułach programu. B.19. IMPORT TEKSTU Z PLIKU DXF /DWG Tekst w pliku DXF/DWG będący atrybutem "AcDbAttributeDefinition" jest również importowany. B.20. INTERFEJS UŻYTKOWNIKA PROGRAMU B ZGRUPOWANIE USTAWIEŃ EDYTORA Dialogi dwóch poleceń "Opcje/Parametry wstawiania" i "Opcje/Parametry edytora" zostały zgrupowane w jednym wywoływanym poleceniem "Opcje/ Parametry edytora ". B DRUKOWANIE LIST Można drukować listy danych wywoływane poleceniem "Narzędzia/Listy". B OPISY MAKROPODSTAWIEŃ ARKUSZA FORMATOWEGO Podczas używania polecenia "Wstaw/Makropodstawienie" w edytorze arkuszy formatowych, zostanie wyświetlony automatycznie opis podstawienia. Strona 23

24 Jeśli opis nie został zadeklarowany w metodzie projektu lub środowiska, to jest wyświetlana informacja Opis nie jest zdefiniowany w metodzie projektu. B WYŚWIETLANIE CZY OZNACZENIE JEST ZABLOKOWANE Chmurka przy symbolu wyświetla, czy oznaczenie jest Wolne, czy Zablokowane. B MODYFIKACJA SORTOWANIA LISTY Dialogi poleceń "Przetwarzanie/Przypisz/Lokalizację i kod katalogowy" i "Wstaw / Istniejący aparat", zostały zaopatrzone w tabele z możliwością wyboru kolumny sortowania i kierunku sortowania. Kliknięcie w kolumnę wywołuje sortowanie według jej zawartości. Powtórne kliknięcie odwraca porządek sortowania. W dialogu polecenia "Wstaw / Istniejący aparat" dodano kolumnę "Numer schematu", która pokazuje pozycję symbolu o cesze master. B WYRÓWNANIE TEKSTU Strona 24

25 Nowości COPYRIGHT 2012 IGE+XAO. All rights reserved Ikony przycisków zarządzających wyrównaniem tekstu dodano do paska narzędzi standard Windows. B WYŚWIETLANIE INFORMACJI O ELEMENCIE Zastosowano nowy wygląd dialogu "Status", dostępnego po wybraniu polecenia Narzędzia / Status. Informacje są wyświetlane na listach z możliwością ukrywania i sortowania wyświetlanych danych. B REGUŁY WYŚWIETLANIA PRZY PONOWNYM URUCHOMIENIU Zmodyfikowano reguły wyświetlania przy ponownym uruchomieniu programu: Nie wyświetlaj edytowanych elementów środowiska dołączonego do projektu Wyświetl eksplorator projektu Wyświetl ostatnio edytowany schemat, plan, synoptykę etc. B UDOSKONALENIE WYBORU W TABELI SŁOWNIKA W miejsce kombinacji "Alt + kliknięcie" wprowadzono użycie kombinacji "Shift + kliknięcie" i "Ctrl + kliknięcie" do wyboru wielu pozycji. Nowe polecenie kontekstowe pozwala wybrać kolumnę, dezaktywować sortowanie, dezaktywować filtr lub wszystkie filtry. B ZATWIERDZANIE METODY POŁĄCZENIA ZE SPRZĘŻONĄ NUMERACJĄ Jeśli używamy sprzężonej numeracji tak, że początek numeracji kolejnego typu połączenia jest ostatnim numerem poprzedniego +1, to zatwierdzenie metody sprawdza, czy kolejność przypisania jest prawidłowa. B METODA SYMBOLE NA PRZECIĘCIACH Ta metoda została usunięta. Strona 25

26 C ZMIANY I UDOSKONALENIA W ŚRODOWISKU C.1. NOWE RYSUNKI PARAMETRYCZNE I ATRYBUTY DLA KABLI C.1.1. OKABLOWANIE: 91 ATRYBUTY LISTY OKABLOWANIA ZAKOŃCZENIA ŻYŁ Ten nowy rysunek umożliwia wygenerowanie zestawienia zakończeń żył danego kabla (oczkowe, wtykowe itd.). C.1.2. NOWE ATRYBUTY DIAGRAMU PODŁĄCZEŃ DLA RYSUNKU 91 Dodano nowe atrybuty diagramu podłączeń, używane w rysunku parametrycznym numer 91. Strona 26

27 Nowości COPYRIGHT 2012 IGE+XAO. All rights reserved C.1.3. NOWY RYSUNEK PARAMETRYCZNY DLA LISTY KABLI: LISTA Z - DO Nowy rysunek umożliwia wygenerowanie listy kablowej z lokalizacjami, które kabel łączy oraz oznaczeniami symboli podpiętych do obu stron kabla. Nowy rysunek parametryczny ma nazwę 90.8 Lista Z DO (według oznaczenia kabla). C.2. EKSPORT OZNACZNIKÓW DO FORMATU ABB Dodano nowy format do eksportu danych dla oznaczników kablowych w formacie ABB. C.3. NOWE SYMBOLE W rodzinie Q07 dodano nowy symbol QD10C0: Wyzwalacz wzrostowy. Strona 27

28 W rodzinie Q01, Q02 i K02 także dodano nowe symbole wyłączników różnicowo-prądowych i cewek. Strona 28

29 C.4. ZMIANA DŁUGOŚCI RUBRYK W KATALOGU APARATÓW Nowości COPYRIGHT 2012 IGE+XAO. All rights reserved Do 100 znaków powiększono ilość znaków możliwych do wpisania w rubrykach Symbol oraz Symbol diagramu połączeń. Rubryki te służą do zadeklarowania w nich symbolu z biblioteki symboli schematowych oraz symboli diagramów podłączeń. Rubryki te są brane pod uwagę przede wszystkim podczas używania polecenia Wstaw / Symbol wg kodu. Strona 29

30 D WAŻNIEJSZE POPRAWKI W PROGRAMIE D.1. EDYTOR SCHEMATÓW Przy kopiowaniu rysunków pomiędzy projektami nie są tracone tytuły rysunków. Można wstawiać symbole z formatem oznaczania [RA][O][N]. Oznaczanie połączeń jest poprawne dla formatu [N][FF]. Wybór warstw jest utrzymywany po zamknięciu projektu i ponownym otwarciu. Opcja Ogranicz przeszukiwanie do aktualnej grupy (nie otwieraj grupy poprzedniej lub następnej) dostępnej w oknie Parametry / Otwórz schemat poprzedni, następny, działa poprawnie. Po usunięciu konektorów w Eksploratorze danych elektrycznych usuwane są także odpowiednie symbole z rysunku. Poprawiono wizualizację rysunków i poleceń przy pracy na dwóch monitorach. Poprawiono podgląd bloków. Przy alfabetycznym formacie numeracji rysunków, drukowanie jest poprawne. Przyspieszono nawigację pomiędzy rysunkami. Przy kopiowaniu grup w eksploratorze schematów, utrzymywane są atrybuty grupy. D.2. EDYTOR LISTEW I ZESTAWIENIA Poprawiono wstawianie kabla łączącego dwie listwy. Poprawiono jednoczesne generowanie wszystkich listew zawartych w projekcie. Poprawiono generowanie Tabeli numerów potencjałów. Strona 30

31

32 Grudzień 2012 IGE+XAO Polska sp. z o.o., Pl. Na Stawach 3, Kraków
