1 V8R1 Nowości SEE Electrical Wersja V8R1

2

3 Zmiany wprowadzone przez wersję V8R1

4 COPYRIGHT IGE+XAO Wszelkie prawa zastrzeżone. Nieautoryzowane rozpowszechnianie całości lub fragmentu niniejszej publikacji w jakiejkolwiek postaci jest zabronione. Wykonywanie kopii metodą kserograficzną, fotograficzną a także kopiowanie na nośniku filmowym, magnetycznym lub innym powoduje naruszenie praw autorskich niniejszej publikacji Kraków, 2015 r.

5 ZRZECZENIE SIĘ OBOWIĄZKU INFORMACJI IGE+XAO rezerwuje sobie prawo do nanoszenia zmian w tym podręczniku, bez konieczności informowania o tym fakcie podmiotów indywidualnych oraz zakładów pracy. POMOC SERWISOWA Szkolenia Szkolenia z naszych programów prowadzimy przez cały rok. Ośrodki szkoleniowe zlokalizowane są: w Krakowie w siedzibie firmy IGE+XAO, w Grybowie (Nowy Sącz), w Warszawie, Poznaniu i Gdańsku. W celu uzyskania innych informacji dotyczących kursów prosimy dzwonić do Centrum Szkoleniowego, pod numer: +48 (012) Internet: (Menu: Dla Klientów - Szkolenia) Umowa serwisowa Podpisanie z naszą firmą umowy serwisowej przyznaje Państwu prawo do aktualizacji programu, korzystania we wszystkie dni robocze z naszej pomocy telefonicznej, oraz przyznaje dostęp do strony internetowej z katalogami producentów. Serwis techniczny Jeśli posiadacie Państwo podpisaną umowę serwisową, nasz serwis techniczny jest do Państwa dyspozycji od poniedziałku do piątku, w godzinach 8:00 17:00, pod numerem telefonu: +48 (012) w. 443 lub 445, lub za pomocą a: serwis@ige-xao.pl Internet:

6

7 Wersja V8R1 Nowości SPIS TREŚCI Zmiany wprowadzone przez wersję V8R1 1 SPIS TREŚCI 5 A POZIOM BASIC 7 A.1. Instalacja... 7 A.2. Drukowanie... 7 A.3. Edycja... 7 A.4. Polecenia A.5. Moduły A.6. SEE Viewer B POZIOM STANDARD 14 B.1. Struktura projektu B.2. Katalog aparatów B.3. Edycja B.4. Zabudowa aparatury B.5. Baza techniczna projektu B.6. Polecenia C POZIOM ADVANCED 20 C.1. Edycja C.2. Zabudowa aparatury C.3. Zestawienia C.4. Polecenia C.5. Moduły SPIS TREŚCI Strona 5

8 BASIC A.1. INSTALACJA 7 A.2. DRUKOWANIE 7 A.3 EDYCJA 7 A.4. POLECENIA 10 A.5. MODUŁY 11 A.6. SEE VIEWER 11

9 Wersja V8R1 Nowości A POZIOM BASIC A.1. Instalacja 1. Pliki projektów przykładowych, arkuszy formatowych oraz symboli są teraz instalowane w folderze C:\Users\Public\Documents\IGE+XAO\SEE Electrical\V8R1\ Pliki programu instalują się standardowo w folderze C:\Program Files (x86)\ige+xao\see Electrical V8R1 A.2. Drukowanie 2. Wersja V8R1 umożliwia zaznaczenie na schemacie obszarów, nadanie im nazw, a następnie wybór obszaru do wydrukowania, co pozwala łatwy na wydruk konkretnej części schematu. 3. Obszar wydruku jest zawsze rozszerzany do wybranego formatu arkusza, na którym się drukuje. Z tego powodu na wydruku może być widoczny większy obszar niż zaznaczono. A.3. Edycja 4. Dodano bibliotekę symboli z programu SEE Program wspiera teraz kodowanie UNICODE, dzięki czemu SEE wyświetla poprawnie znaki specjalne (umlaut, cyrylicę, itp.) bez konieczności zmiany ustawień językowych Windows. Przy otwieraniu projektów tworzonych w starych wersjach, pojawi się dialog EDYCJA Strona 7

10 Nowości Wersja V8R1 pozwalający na konwersję tekstów na UNICODE (zalecamy stworzenie kopii projektu przed konwersją). 6. Schematy posiadają teraz atrybut Numer porządkowy, unikalny dla każdego schematu w projekcie (włączając zestawienia). 7. Format wyświetlania etykiety na zakładce schematu może teraz zostać dostosowany. Wpływa on również na nazwy schematów podczas eksportu do DXF/DWG. Strona 8 POZIOM BASIC SEE Electrical V8R1

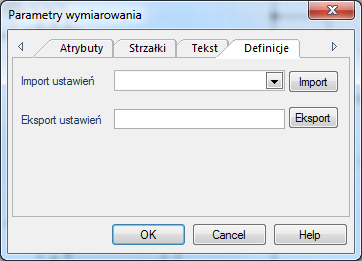

11 Wersja V8R1 Nowości 8. Możliwy jest import oraz eksport ustawień wymiarowania. 9. Przytrzymanie klawisza SHIFT podczas rysowania linii powoduje jej przyciąganie do kątów nachylenia 0, 45, 90, 135, 180 stopni itp. 10. Elementy mogą być przenoszone między warstwami. 11. Atrybuty schematu Skala oraz Skalowanie Symbolu mogą teraz zostać wyświetlone na schemacie w analogicznych makropodstawieniach. 12. Wstawione na schematy dokumenty PDF mogą być teraz zarządzane w zakładce Załączniki. 13. Właściwości tekstu mogą być teraz eksportowane i importowane dla łatwego wykorzystania w różnych projektach. EDYCJA Strona 9

12 Nowości Wersja V8R1 14. Okno właściwości pozwala teraz zmienić wartości atrybutów paru zaznaczonych elementów naraz. Strona 10 POZIOM BASIC SEE Electrical V8R1

13 Wersja V8R1 Nowości 15. Piny o tych samych numerach mogą być teraz wstawiane wielokrotnie, dzięki opcji we właściwościach projektu. Numer pinu wykorzystanego wielokrotnie, jest wyświetlany na zielono w oknie właściwości CAE. A.4. Polecenia 16. Dodano polecenie ReplacePotRef pozwalające zmianę symboli na końcach linii potencjałowej. POLECENIA Strona 11

14 Nowości Wersja V8R1 17. Dodano polecenie OpenPublic otwierające folder C:\Users\Public\Documents\IGE+XAO\SEE Electrical\V8R1 gdzie przechowywane są domyślnie pliki symboli, szablonów i projektów 18. Polecenie OptymizeTypeDB optymalizuje katalog aparatów przyśpieszając jego działanie. 19. Polecenie FixSymbolLibrary pozwala usuwać zduplikowane kody katalogowe w symbolach oraz zastępuje polecenie DelWireList. 20. Polecenie SetDefaultFont zostało usunięte jako, że SEE wspiera teraz kodowanie Unicode. A.5. Moduły 21. Inteligentny PDF naprawiono problemy z czcionkami przy eksporcie projektów wielojęzykowych. A.6. SEE Viewer 22. Program w wersji Viewer pozwala teraz na otwieranie hiperlinków poprzez dwuklik. Strona 12 POZIOM BASIC SEE Electrical V8R1

15 STANDARD B.1. STRUKTURA PROJEKTU 14 B.2. KATALOG APARATÓW 15 B.3. EDYCJA 16 B.4. ZABUDOWA APARATURY 17 B.5. BAZA TECHNICZNA PROJEKTU 17 B.6. POLECENIA 18

16 Wersja V8R1 Nowości B POZIOM STANDARD B.1. Struktura projektu 23. Wersja V8R1 umożliwia tworzenie grup (folderów) ze zdefiniowanymi przez użytkownika nazwami, w których można grupować schematy. Poprzednie wersje programu pozwalały jedynie na grupowanie schematów w grupy o nazwach funkcji i lokalizacji. 24. Program pozwala teraz na wielopoziomowe zagnieżdżanie grup (tzn. tworzenie podgrup). 25. Każda z grup może posiadać opis ułatwiający jej identyfikację. 26. Kolejność grup może zostać zmieniona przez użytkownika w dowolny sposób. 27. Numeracja schematów między grupami może być kontynuowana lub rozpoczynana od nowa. 28. Projekty z poprzednich wersji programu posiadające schematy grupowane wg funkcji i lokalizacji zostaną automatycznie dostosowane do nowej konwencji grup. Strona 14 POZIOM STANDARD SEE Electrical V8R1

17 Wersja V8R1 Nowości 29. Przenoszenie schematów w drzewie schematu metodą przeciągnij i upuść jest teraz dostępna od poziomu STANDARD (wyłącznie w obrębie jednego projektu). 30. Zestawienia listew zaciskowych mogą być teraz grupowane wg funkcji. B.2. Katalog aparatów 31. Dodano następujące katalogi aparatury : a. Łączniki bezpiecznikowe ARS APATOR b. Podstawy i wkładki bezpiecznikowe APATOR c. Rozłączniki izolacyjne RA, RAB oraz RBK APATOR d. Rozłączniki krzywkowe 4G APATOR e. Wyłączniki nadprądowe CLS Eaton f. Falownik ig5a firmy LG g. Falownika oraz kart opcjonalnych SEW Eurodrive 32. Odświeżono wygląd eksploratora kodów katalogowych oraz zoptymalizowano sposób odczytu bazy danych dla zwiększenia szybkości działania. 33. Filtr działa teraz wyłącznie na zaznaczonej producencie / grupie aparatury dla zwiększenia szybkości przeszukiwania Filtrowanie całego katalogu jest możliwe poprzez kliknięcie głównego poziomu drzewa producentów o nazwie Producenci. 34. Katalog może zostać zgrupowany wg unikalnych wartości w kolumnie. KATALOG APARATÓW Strona 15

18 Wersja V8R1 Nowości 35. We właściwościach bazy kodów katalogowych można teraz wybrać czy podczas importu kodów mają one zostać nadpisane czy pominięte w przypadku, gdy dany kod już istnieje w bazie. 36. Program umożliwia teraz stworzenie raportu o przebiegu importu kodów katalogowych (informacje o nadpisanych lub pominiętych kodach). 37. Jeżeli zdefiniowano przekrój pierwszej żyły kabla, to jest on automatycznie sugerowany dla następnych żył. 38. Dodana została opcja kopiowania właściwości istniejących kodów katalogowych do nowo tworzonych kodów. 39. Eksport kodów z katalogu pozwala teraz na określenie konkretnych kodów do eksportu (w porównaniu do konieczności eksportowania wszystkich kodów producenta w poprzednich wersjach). B.3. Edycja 40. Wprowadzono numery porządkowe dla ułatwienia orientacji w adresacji krosowej, gdy użytkownik nadaje grupom własne nazwy, a nie nazywa ich wg funkcji i lokalizacji. Numery porządkowe są unikalne dla wszystkich schematów. Strona 16 POZIOM STANDARD SEE Electrical V8R1

19 Wersja V8R1 Nowości 41. Program nadaje wstawianym schematom i zestawieniom kolejny wolny numer porządkowy. Można dokonać przenumerowania nadając numer porządkowy schematom wg kolejności ich występowania w drzewie projektu. 42. Jeżeli stworzono zestawienie schematów, to numer porządkowy są na niej automatycznie aktualizowane. 43. W przypadku korzystania z numerów porządkowych, muszą one zostać przenumerowane przed eksportem do PDF/DWG jeżeli w między czasie nastąpiło dodanie lub usunięcie schematów. 44. Zmieniono sposób wyświetlania informacji o kablu dla lepszej przejrzystości. 45. Program umożliwia dostosowanie opcji kopiowania dotyczących przenumerowywania elementów na kopiowanych schematach. 46. Separator rozdzielający oznaczenie funkcji, lokalizacji i grupy może zostać teraz zdefiniowany w opcjach projektu. B.4. Zabudowa aparatury 47. Tabela zawierająca spis wstawionych aparatów może teraz zostać posortowana wg oznaczeń aparatów. 48. Nowa opcja Usuń tło pozwala na usunięcie białego tła automatycznie dodawanego do wstawianych widoków. ZABUDOWA APARATURY Strona 17

20 Wersja V8R1 Nowości 49. Kody katalogowe mogą posiadać teraz definicję położenia otworów montażowych, która jest wykorzystywana do generacji widoków otworów na planie zabudowy aparatury : B.5. Baza techniczna projektu 50. Widoki bazy technicznej posiadają teraz informację o folderze i numerze porządkowym schematu, na których widnieje dany element. B.6. Polecenia 51. DBListsFromExcel (moduł OpenData) pozwala teraz na import atrybutów Opis oraz Opis końcówki. Strona 18 POZIOM STANDARD SEE Electrical V8R1

21 ADVANCED C.1. EDYCJA 20 C.2. ZABUDOWA APARATURY 20 C.3. ZESTAWIENIA 21 C.3. POLECENIA 22 C.4. MODUŁY 22

22 Wersja V8R1 Nowości C POZIOM ADVANCED C.1. Edycja 52. Nowe opcje Schematów zasadniczych pozwalają ustalić rdzeń wstawianych zacisków na schemat wg reguł użytkownika. 53. Dodano opcję pozwalająca określić zasadę nazywania kabli wstawianych na schemat wg reguł użytkownika. Strona 20 POZIOM ADVANCED SEE Electrical V8R1

23 Wersja V8R1 Nowości C.2. Zabudowa aparatury 54. Powtarzające się fragmenty zabudowy szafy, mogą teraz zostać narysowane tylko raz, a następnie dzięki specjalnemu symbolowi zdefiniowana może zostać liczba powtórzeń takiego modułu ( kasety ). Liczba aparatów na zestawieniach będzie proporcjonalna do zdefiniowanej ilości powtórzeń. Przykład szafy o powtarzających się kasetach ZABUDOWA APARATURY Strona 21

24 Wersja V8R1 Nowości C.3. Zestawienia 55. Symbole aparatów na zestawieniach listew zaciskowych z aparatami mogą zostać przedstawione w obramowaniu, do którego podpięte są symbole połączeń, dla bardziej przejrzystej wizualizacji. C.4. Polecenia 56. Polecenie CopyP zostało rozbudowane i przystosowane do nowej logiki struktury projektu wykorzystującej foldery. 57. Polecenie CopyMultiF zostało zastąpione przez CopyMultiFolder, które pozwala na przekopiowywanie wielu folderów naraz między projektami. C.5. Moduły 58. Tłumaczenia - dodano opcję pozwalającą uwzględnić wielkość liter podczas tłumaczenia. Strona 22 POZIOM ADVANCED SEE Electrical V8R1

25

26 Kraków, 2015 r. IGE+XAO Polska sp. z o.o., Pl. Na Stawach 3, Kraków
