1 Moduł Wiązki SEE z modułem Harness Documentation Informacje ogólne Moduł Wiązki stanowi część programu SEE Electrical Expert. Umożliwia on zarządzanie wiązkami i pozwala: Rysować schematy wiązek Uruchamiać przetwarzanie, które prowadzi kable w wiązkach na schematach zasadniczych Obliczać długość kabli Wydobywać dane w celu generowania zestawień. Eksportować elementy i symbole schematu wiązki w formacie AutoCAD. Schemat wiązki jest to nowy typ schematu, który może być utworzony za pomocą SEE. Wiązka przedstawia obiekt, który pozwala grupować kable podłączone do różnych aparatów. Składa się ona z wielu gałęzi powiązanych jedna z drugą i podłączonych do tych aparatów. Schemat wiązki dostarcza nowe elementy konieczne do rysowania wiązek. Aby utworzyć taki schemat należy użyć specyficznych funkcji, symboli. Jak wszystkie inne typy schematu, schemat ten tworzymy za pomocą polecenia Plik > Nowy schemat Dostępne tryby oznaczania na schematach wiązek to: Automatyczny i Użytkownik. Aby wstawić elementy i symbole właściwe dla schematu wiązki w menu Wstaw dysponujemy odpowiednimi poleceniami. Aparat podłączalny (komponent) Do przedstawienia odpowiedniego aparatu podłączalnego używane są różne komponenty w wiązkach. Są to złącza, listwy lub każdy inny symbol aparatu, do którego końcówek może być podłączona wiązka. Moduł wiązki 1

2 Wszystkie symbole aparatów podłączalnych posiadają cechę Wiązka kablowa i mogą posiadać następujące funkcje elektryczne: Wiązka złącze, Wiązka - listwa, wiązka - inny. Mogą być one wstawione na schemat wiązki za pomocą polecenia: Menu główne: Wstaw > Komponent Pasek narzędziowy: Pasek narzędziowy Przy pomocy tego paska można wybrać żądany komponent, określić jego rozmiar oraz kąt wstawienia (obrócić symbol jeśli to konieczne) wypełniając odpowiednie pola. Po wybraniu Ikony wyświetli się okno z Rodzinami symboli. W oknie tym możemy zobaczyć grafikę symboli a następnie wybrać odpowiedni symbol i wstawić go na schemat. Okno Rodzina może być również wyświetlone za pomocą prawego klawisza myszy użytego w dowolnym miejscu na schemacie po wcześniejszym wybraniu polecenia. Wstawienie komponentu Wykonać polecenie lub kliknąć na ikonę. Wyświetli się pasek narzędziowy Wstaw symbol. Określić właściwości symbolu. Wybrać symbol za pomocą: Paska narzędzi Wstaw symbol albo Biblioteki symboli (Eksplorator symboli) albo okna Rodzina symboli wybrać akcesoria i klikną na OK. Przeciągnąć symbol do żądanej pozycji i kliknąć na gałąź do wstawienia. Wprowadzić właściwości CAE (Etykieta, Funkcja, Aparat, Typ) i kliknąć na OK, jeżeli pracujemy w trybie oznaczania Użytkownik. Moduł wiązki 2

3 Jeżeli nie, najpierw opuścić tryb rysowania, następnie wykonać dwuklik na symbolu, aby wyświetlić jego dialog Właściwości CAE. Kliknąć na, aby opuścić tryb wstawiania. Komponent zostaje wprowadzony. Przykład Gałęzie wiązki Gałęzie wiązki służą do rysowania wiązki na schemacie. Wiązka może składać się z wielu gałęzi. Gałęzie wiązki na schematach rysowane są za pomocą: Menu główne: Wstaw > Wiązka Pasek narzędziowy: Pasek narzędziowy Opis ikon paska narzędzi od lewej do prawej: Tryb wstawiania Wolny Tryb wstawiania X Y Tryb wstawiania Y X Promień gałęzi Typ kreski Warstwa. Moduł wiązki 3

4 Wstawianie gałęzi Wybrać polecenie lub kliknąć na ikonę. Pasek narzędziowy Wstaw gałąź wiązki wyświetli się automatycznie. Określić parametry Wskazać punkt początkowy gałęzi. To musi być albo końcówka należąca do komponentu, albo koniec innej gałęzi. Przeciągnąć myszą, aby narysować gałąź. Kliknąć w miejscu, gdzie ma kończyć się gałąź. Kliknąć na, aby opuścić tryb wstawiania. Jeżeli jest to konieczne rozpocząć rysowanie kolejnej gałęzi. Notka: Promień, typ kreski i warstwę gałęzi już istniejącej możemy modyfikować za pomocą odpowiednich menu kontekstowych. Właściwości CAE wiązek i gałęzi Właściwości CAE wiązki i jej gałęzi są przedstawione w jednym dialogu na różnych zakładkach. Wykonać dwuklik na wiązce lub gałęzi. Wyświetli się dialog Właściwości CAE. Wypełnić pola. Notka 1: Bez względu na aktywny tryb oznaczania (Pusty lub Użytkownik), dialog Właściwości CAE wiązki i jej gałęzi nie może zostać wyświetlony automatycznie. Aby go wyświetlić należy wykonać dwuklik na wiązce lub gałęzi. Notka 2: Dostęp do dialogu Właściwości CAE możemy mieć również za pomocą polecenia Edycja > Zmień > Właściwości CAE lub polecenia z menu kontekstowego Zmień właściwości CAE Notka 3: Jeżeli wiązka składa się z większej liczby gałęzi niż 10, po wybraniu jednej z nich w oknie Właściwości CAE wyświetlą się tylko dwie zakładki jedna dla wiązki, druga dla gałęzi. Zakładka Wiązka Ta zakładka pozwala wprowadzi wartości "Etykieta" i "Funkcja": Pole "Oszacowanie wagi" pozostaje wyszarzone, ponieważ ten atrybut nie jest modyfikowalny może on zostać tylko obliczony. Moduł wiązki 4

5 Obliczanie wagi wiązki Obliczenie wagi wiązki może być uruchomione za pomocą poniższego polecenia. Przed jego wykonaniem należy wybrać wiązkę. Menu główne: Narzędzia > Oblicz wagę wiązki Obliczona wartość jest wyświetlana w polu "Oszacowanie wagi" dialogu Właściwości CAE wiązki. Obliczenie wagi może zostać wykonane poprawnie jedynie, kiedy do elementów składowych wiązki została przypisana waga. Zakładki okna Wiązka... Gałęzie wiązki posiadają własne Właściwości CAE, takie jak Etykieta (Nazwa), Segregacja, Długość, Średnica. Atrybuty te są przedstawione dla każdej gałęzi na różnych zakładkach dialogu Właściwości CAE wiązki. Pole "Segregacja" pozwala wstawić, oddzielone od siebie przecinkiem, kody segregacji kabli. Jeżeli to pole jest wypełnione, to podczas wykonywania polecenia Przetwarzanie > Wyznacz trasę kabli w wiązkach dla kabli, które posiadają różne kody segregacji z tych określonych w polu, nie zostaną wyznaczone trasy. Pole "Długość" pozwala określić długość gałęzi. Wartość tego pola jest brana pod uwagę podczas obliczania długości kabla za pomocą polecenia Przetwarzanie > Wyznacz trasę kabli w wiązkach. Pole "Średnica" można również wypełnić wartością obliczoną przez program. Obliczanie średnicy gałęzi Obliczenie średnicy gałęzi wiązki może być uruchomione za pomocą poniższego polecenia. Menu główne: Narzędzia > Oblicz średnicę gałęzi wiązki Po wykonaniu tego polecenie, należy najpierw wybrać gałąź. Aby obliczyć średnicę, program bierze pod uwagę średnice wszystkich przewodów zawartych w przetwarzanej wiązce. Osłona wiązki Osłona wiązki rozumie symbole wszystkich elementów używanych do zewnętrznej ochrony wiązek. Można przypisać do osłony atrybuty właściwe dla wiązki lub gałęzi. Aby wstawić osłonę, należy użyć: Menu główne: Wstaw > Osłona wiązki Moduł wiązki 5

6 Pasek narzędziowy: Pasek narzędziowy Opis ikon paska narzędzi od lewej do prawej: - Wstawienie za pomocą jednego punktu - Wstawienie za pomocą dwóch punktów na zewnątrz gałęzi - Wstawienie za pomocą dwóch punktów na gałęzi - Wstawienie za pomocą kilku punktów - Opuszczenie trybu rysowania Długość osłony wiązki Typ kreski do rysowania osłony Wybór typu kreskowania osłony Wybór warstwy wstawiania Wybór aktywnego języka. Wstawianie osłony wiązki Wykonać polecenie lub kliknąć na ikonę. Wyświetli się pasek narzędziowy Wstaw osłonę wiązki. Określić szerokość, typ kreski, kreskowanie, itd. Wybrać typ wstawiania klikając na ikonę w pasek narzędziowym. Określić osłonę wiązki, jak opisano to dla wybranego typu wstawiania. Wprowadzić właściwości CAE: etykieta, kod, przekrój i kliknąć OK. Jeżeli używamy oznaczenia typu Użytkownik, powyższy dialog wyświetla się automatycznie. Jeżeli używamy oznaczenia typu Pusty, należy wykonać dwuklik na wstawionej osłonie w celu wywołania dialogu. Opuścić tryb rysowania klikając na ikonę. Moduł wiązki 6

7 Wstawianie za pomocą jednego punktu Kliknąć na ikonę, aby uaktywnić tryb. Kliknąć w miejscu na gałęzi, gdzie chcemy wprowadzić Osłonę wiązki. Osłona zostaje wprowadzona z długością, typem kreski i kreskowania wcześniej określonymi. Długość osłony jest równa swojej szerokości. Na przykład, określamy parametry gałęzi w sposób następujący: Długość = 10mm; Typ kreski cienka; kreskowanie stopni. Osłona wyświetli się jak na poniższym przykładzie: Wstawienie za pomocą dwóch punktów (nie wzdłuż gałęzi) Kliknąć na ikonę, aby uaktywnić tryb. Wskazać miejsca do przeprowadzenia osłony. Podczas rysowania, można zobaczyć podgląd dynamiczny osłony. Podgląd ten zmienia się w zależności od przesunięcia kursorem. Kliknąć na lub za gałęzią, gdzie chcemy otrzymać koniec osłony. Wprowadzić właściwości CAE. Osłona zostaje wprowadzona. Przykład Moduł wiązki 7

8 Wstawienie za pomocą dwóch punktów wzdłuż gałęzi Kliknąć na ikonę aby uaktywnić tryb. Kliknąć na gałąź, aby wskazać jeden z końców osłony. Określić osłonę przeciągając kursor wzdłuż gałęzi aż do określenia jej końca. Klikną żądany punkt na lub blisko gałęzi, aby wskazać jeden z końców osłony. Przykład: lub Wstawienie za pomocą kilku punktów Ten tryb wstawiania pozwala umieszczać komponent na kilku gałęziach powiązanych jedna z drugą. Kliknąć na ikonę aby uaktywnić tryb. Kliknąć punkt początkowy. Przeciągnąć kursor i kliknąć tyle punktów ile chcemy na lub blisko gałęzi w celu utworzenia osłony. Prawym przyciskiem myszy opuścić tryb rysowania. Przykład Moduł wiązki 8

9 Akcesoria wiązki Symbole akcesoria wiązki przedstawiają elementy (uchwyty, klipsy itd.) używane do mocowania wiązek i rozdzielaczy wstawionych w węzłach. Informacje ogólne Symbole te mogą być różnych typów: akcesoria wiązki rozdzielacz, akcesoria wiązki uchwyt (do przedstawienia punktu mocowania), akcesoria wiązki końcówka żyły. Wszystkie te symbole posiadają cechę Wiązka, ale różne funkcje elektryczne według ich przeznaczenia. Akcesoria wiązek mogą być wstawiane za pomocą: Menu główne: Wstaw > Akcesoria Pasek narzędziowy: Moduł wiązki 9

10 Wstawianie akcesoriów wiązki Wybrać polecenie lub kliknąć na ikonę. Wybrać odpowiednie akcesoria z paska narzędzi Wstaw komponent lub Biblioteki symboli (Eksplorator symboli) lub z okna Rodzina symboli wybierz odpowiednie akcesoria i kliknij OK. Jeżeli jest to konieczne zmienić jego symetrię. Wstawić akcesorio na gałąź. Wprowadzić jego właściwości (etykieta, funkcja, kod, typ) i kliknąć na OK. Kliknąć na, aby opuścić tryb wstawiania. Strefa rozgałęźnika Strefa rozgałęźnika jest dodatkowym symbolem, który pozwala na wskazanie na schemacie wiązki, na schemacie zasadniczym pozycji, należących do niego rozgałęzień, których nie wstawia w pobliżu aparatu podłączanego. Symbol strefy rozgałęźnika posiada cechę wiązki kablowej. Zatem jego funkcja to "Osprzęt wiązki strefa rozgałęźnika". Informacje ogólne Strefa rozgałęźnika służy do przydzielania rozgałęzień wstawionych wzdłuż gałęzi wiązki. Jedna strefa rozgałęźnika może zawierać kilka rozgałęzień i istnieje możliwość umieszczenia w dowolnym miejscu gałęzi wiązki, włączając węzły wiązki. Rozgałęzienia przypisane do strefy rozgałęźnika brane są pod uwagę w procesie obliczeń masy wiązki. Tak więc, jest możliwość dokładnego określenia położenia tych rozgałęzień, które nie są wstawione w pobliżu aparatu podłączanego, ale gdzieś wzdłuż gałęzi. W ten sposób można zapewnić prawidłowe długości kabli w procesie wyznaczania trasy kabli w wiązkach. Strefę rozgałęźnika wstawiamy za pomocą polecenia: Menu główne: Wstaw > Miejsce rozgałęzienia Moduł wiązki 10

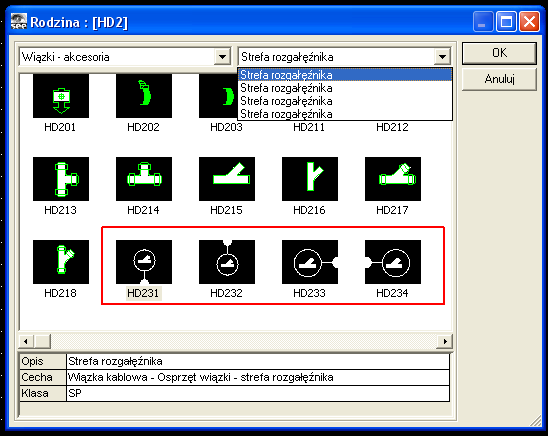

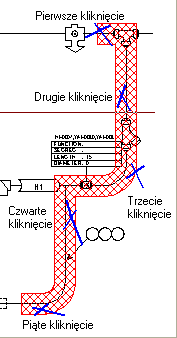

11 Wyświetli się następujący pasek narzędziowy: Pasek narzędziowy pozwala na wybranie strefy rozgałęźnika. Określa rozmiar, kąt nachylenia itp. Podczas wstawiania strefy rozgałęźnika potrzebujesz wykonać dwa kliknięcia na schemacie wiązki w celu wstawienia wybranego symbolu. Po pierwsze należy wskazać pozycję. Po drugie należy wskazać koniec gałęzi, w kierunku której odległość zostanie określona (od strefy rozgałęźnika). To może być połączone z każdą końcówką aparatu podłączanego, węzła gałęzi lub nie podłączanego końca gałęzi. Wstawienie strefy rozgałęźnika Kliknij na ikonę Wyświetli się okno Rodzina. W oknie pojawiają się wszystkie dostępne symbole z biblioteki symboli WIĄZKI. Z rozwijanej listy można wybrać tylko symbole dostępne w rodzinie Wiązki - akcesoria. Wybierz symbol strefa rozgałęźnika Przeciągnij symbol do wybranego miejsca na gałęzi Kliknij w celu wskazania pozycji. Moduł wiązki 11

12 Symbol nadal nie jest wstawiony. Kliknij punkt połączenia symbolu, do którego odległość jest do określenia, na przykład: Wprowadź etykietę, na przykład:: SA1 Wybierz kod katalogowy dla złącza przypisanego dla tego obszaru. Wprowadź żądaną odległość do wskazanej gałęzi. Wartość atrybutu ODLEGŁOŚĆ wskazuje dokładną pozycję symbolu, np odległość pomiędzy strefą rozgałęźnika a końcem gałęzi którą wybierasz. Wprowadź odpowiednią wartość dla atrybutu BLISKO DO Notka: Atrybut ten ma pierszeństwo. Oznacza to, że jeżeli wprowadzisz w tym polu nazwę podłączonego symbolu do różnych końców gałęzi (i nie klikniesz jednej), wartość atrybutu odległość jest uważana za dystans pomiędzy obszarem strefy rozgałęźnika a symbolem okreslonym w polu blisko do Kliknij OK. Symbol strefy rozgałęźnika został wstawiony: Moduł wiązki 12

13 Notka 1: Po wstawieniu strefy rozgałęźnika na węźle, wartość atrybutu odległość jest równa zero i nie może zostać zmieniona. Notka 2: Nazwa, którą wybierasz dla Strefy rozgałęźnika musi być unikalna. Notka 3: Atrybuty CAE okna Strefy rozgałęźnika umożliwiają również wskazanie symbolu umieszczonego blisko aparatu podłączonego, tak jak robi się to dla złączy wstawionych na schematach zasadniczych. Końcowy obszar strefy rozgałęźnika Wybierz wstawioną strefę rozgałęźnika Ukaże się strzałka zwrócona w kierunku końca gałęzi na której wstawiono symbol: Ta strzałka wskazuje, który koniec gałęzi nazwany został Końcowym obszarem strefy, Strefa rozgałęźnika jest połączona. To pokazuje, który koniec gałęzi jest używany do definiowania odległości. Koniec wyświetlonej strzałki przesuwa się z symbolem podążając za kursorem i długość zmiany strzałki jest zgodna z przesuwającym się symbolem: Moduł wiązki 13

14 Powyższy symbol pokazuje symbol przesunięty w lewo. Po przesunięciu symbolu w docelowe miejsce, można zawsze zobaczyć strzałkę zwróconą w stronę końca gałęzi użytej do określenia odległości: Styl linii użyty do wizualizacji strzałki jest określony w Metodach Wiązki. Niezdefiniowana końcowa strefa rozgałęźnika Po wstawieniu nowej gałęzi pomiędzy Strefę rozgałęźnika i połączony koniec gałęzi (bieżący przykład), strefa rozgałęźnika traci połączenie z jego końcem. W rezultacie, kiedy wybierzesz ponownie Strefę rozgałęźnika, strzałka nie pokaże się więcej i pojawi się specjalny symbol informujący, że Strefa rozgałęźnika nie jest zdefiniowana. Moduł wiązki 14

15 Strefa rozgałęźnika na węźle gałęzi Jeśli wstawiasz strefę rozgałęźnika dokładnie na węźle gałęzi, jej koniec wskazuje następujący symbol: Ten symbol informuje, że węzeł gałęzi, na którym umieszczono strefę rozgałęźnika jest automatycznie zdefiniowany jako końcowa strefa rozgałęźnika. Notka: Ikona widoczność na pasku narzędzi pozwala na wykonanie stałej widoczności końców wszystkich stref rozgałęźnika wstawionych na arkuszu. Jeśli ikona ta nie jest aktywna można wyświetlić końce danej strefy rozgałęźnika wybierając odpowiednie symbole strefy rozgałęźnika. Moduł wiązki 15

16 Zmień koniec strefy rozgałęzienia Można zmienić koniec strefy rozgałęzienia. Jest to użyteczne w przypadkach, gdy z jakiegoś powodu połączenie pomiędzy strefą rozgałęzienia i jego końcem zostało przerwane nowa gałąź wstawiona pomiędzy nimi, jak w poniższym przykładzie. Kliknij prawym przyciskiem myszy na symbol strefy rozgałęzienia Wybierz z menu kontekstowego Zaznacz koniec gałęzi Przesuń kursor w kierunku nowego końca gałęzi przykład: Kliknij w punkt połączenia W oknie atrybutów CAE: Wprowadź odległość Modyfikuj inne atrybuty Kliknij OK. Po ponownym wybraniu Strefy rozgałęzienia strzałka wskazująca koniec strefy rozgałęzienia pojawia się i teraz pojawiają się punkty nowego końca gałęzi. Moduł wiązki 16

17 Oznacznik Oznaczniki przedstawiają symbole do wyświetlenia informacji na wiązkach i gałęziach (Nazwa, długość, funkcja, średnica itd.) na schemacie wiązki. Wszystkie posiadają cechę Wiązka kabla, natomiast ich funkcje elektryczne mogą być różne. Oznaczniki wstawiamy za pomocą poleceń: Menu główne: Wstaw > Oznacznik Pasek narzędziowy: Wstawienie oznacznika Wybrać polecenie lub kliknąć na ikonę. Wypełnić pola paska narzędziowego Wstaw symbol. Wybrać symbol oznacznika. Wstawić go na schemat. Kliknąć na, aby opuścić tryb wstawiania. Jeżeli zostanie wprowadzony oznacznik z funkcja Akcesorio wiązki - Inny, należy wypełnić jego dialog Właściwości CAE jak opisano to na przykładzie wstawiania oznaczników w celu wyświetlenia informacji. Moduł wiązki 17

18 Wszystkie pozostałe oznaczniki nie posiadają własnych właściwości CAE. Po wykonaniu dwukliku na nich, wyświetli się odpowiedni dialog Właściwości CAE. Notka: Jeżeli wprowadzimy oznacznik z funkcją akcesoria wiązki Inny, można kliknąć w dowolnym miejscu na lub koło gałęzi do wstawienia symbolu. Dla pozostałych wstawianie jest niemożliwe, jeżeli klikniemy koło wiązki. Typy oznaczników Oznacznik (poziomy lub pionowy) do wskazania wiązki. Przykład: Oznacznik (poziomy lub pionowy) do wskazania gałęzi. Przykład: Oznacznik, w formie tabeli wyświetlający właściwości CAE gałęzi. Przykład: Oznaczniki, aby wyświetlić jedną, dwie lub trzy informacje. Należy je wybrać w zależności od miejsca gdzie chcemy wyświetlić informacje na górze z prawej, na dole z prawej, na górze z lewej lub na dole z lewej strony symbolu. Moduł wiązki 18

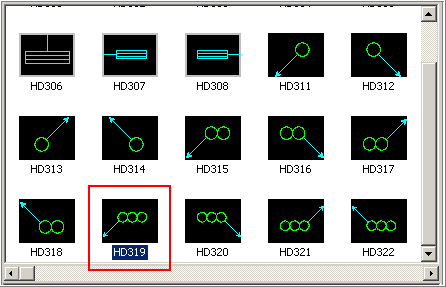

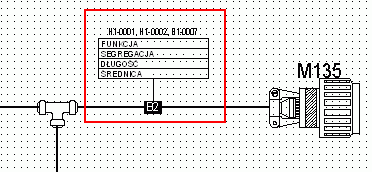

19 Symbole oznaczników posiadają funkcję Akcesorio wiązki - Inny. Oznaczniki z funkcją Osprzęt wiązki Inny Często na schematach wiązek, należy wyświetlić kilka informacji o używanym komponencie w celu utworzenia wiązki. Generalnie, informacje te są sortowane w osobnej tabeli, dodanej do schematu. Tabela ta składa się z ponumerowanych rzędów zawierających informacje potrzebne do utworzenia wiązek. Oznaczniki z funkcją Osprzęt wiązki inny są używane do wskazywania odpowiednich wierszy tabeli. Wstawienie oznacznika z funkcją Osprzęt wiązki inny > Przykład Wybrać symbol z biblioteki symboli. lub Wybrać symbol z rodziny: Kliknąć OK. Wstawić symbol w odpowiednie miejsce. Wypełnić jego Właściwości CAE. Trzy pola odpowiadają trzem rzędom kodu dostępne w obszarze Atrybuty. Wypełnić je odpowiednimi wartościami, tzn. numerami rzędów tabeli. Wprowadzić odpowiednie wartości, w tym przykładzie w pola LABEL_1, LABEL_2, LABEL_3. o 1 w polu LABEL_ 1, aby wskazać informacje, które mogą znajdować się w 1 rzędzie tabeli. o 3 w polu LABEL_ 2, aby wskazać informacje, które mogą znajdować się w 3 rzędzie tabeli. Moduł wiązki 19

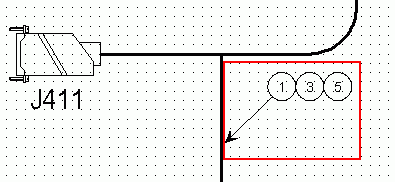

20 o 5 w polu LABEL_ 3, aby wskazać informacje, które mogą znajdować się w 5 rzędzie tabeli. Kliknąć OK. Otrzymujemy: Diagram podłączeń Na schemacie wiązki, można przedstawić graficznie różne aparaty w taki sam sposób jak na schemacie zasadniczym. Wstawianie diagramu Menu główne: Wstaw > Diagram podłączeń Pasek narzędziowy: Aby wstawić aparat na schematy wiązki, należy wybrać: Z wyświetlonej listy diagramów podłączeń do wstawiania albo Z Biblioteki symboli w eksploratorze symboli Wstawianie diagramów podłączeń z listy Wybrać polecenie lub kliknąć na ikonę. Wyświetli się dialog Lista diagramów podłączeń do wstawienia. Wstawianie aparatów z biblioteki symboli Wybrać polecenie lub kliknąć na ikonę. Zamknąć dialog Lista diagramów podłączeń do wstawienia. Moduł wiązki 20

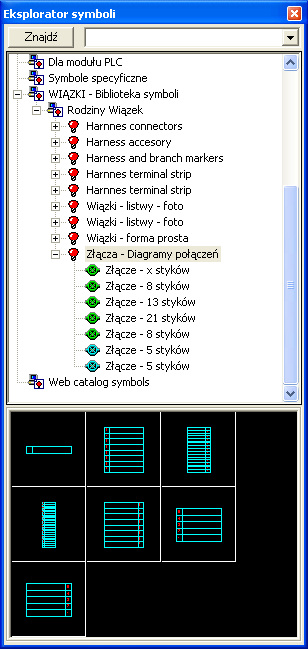

21 Z biblioteki symboli, wybrać rodzinę Złącza Diagramy podłączeń : Wskazać symbol. Wyświetli się pasek narzędzi Wstaw komponent: Wstawić go na schemat (można wybrać inny symbol) Więcej informacji dotyczących paska narzędzi, patrz Aparat podłączalny (komponent) Wprowadzić jego Właściwości CAE i kliknąć na OK. Opuścić tryb rysowania za pomocą ikony. Teksty, obiekty i wymiary Teksty, obiekty i wymiary na schematach wiązek wprowadzamy tak samo jak na schematach zasadniczych. Moduł wiązki 21

22 Wstawienie tekstu Menu główne: Wstaw > Tekst Pasek narzędziowy: Za pomocą paska narzędziowego określamy właściwości tekstu. Wybrać polecenie lub kliknąć na ikonę. Wstawienie obiektu Menu główne: Wstaw > Obiekt Pasek narzędziowy: Za pomocą paska narzędziowego określamy właściwości obiektu. Wybrać polecenie lub kliknąć na ikonę. Postępować jak dla typu obiektu, który chcemy wstawić. Wstawienie wymiaru Menu główne: Wstaw > Wymiar Pasek narzędziowy: Za pomocą paska narzędziowego określamy właściwości wymiaru. Wybrać polecenie lub kliknąć na ikonę. Bloki Menu główne: Wstaw > Blok Pasek narzędziowy: Polecenie uruchamia eksplorator bloków. Moduł wiązki 22

23 Notka: Za pomocą polecenia Plik > Eksportuj pliki DXF/DWG lub SLF możemy eksportować z bloków: wiązki, akcesoria, osłony, aparaty podłączalne, znaczniki itd. Prowadzenie przewodów w wiązkach Istnieje możliwość prowadzenia kabli na schematach zasadniczych, w wiązkach na schematach wiązek. Podczas przetwarzania obliczana jest długość kabli. Przetwarzanie prowadzenia przewodów nie jest wykonywane w czasie rzeczywistym. To my decydujemy czy je uruchomić czy nie. Jeżeli zostaną wykonane modyfikacje na schematach zasadniczych i/lub schematach wiązek po wykonaniu tego przetwarzania, należy uruchomić je ponownie w celu uaktualnienia. Menu główne: Przetwarzanie > Wyznacz trasę kabli w wiązkach Za każdym razem, kiedy wykonamy to polecenie, poprzednia trasa kabli, (jeżeli taka istnieje) jest usuwana. 1. Po uruchomieniu, przetwarzanie najpierw sprawdza czy kabel zawiera jeden przewód. W przypadku kilku przewodów, weryfikacja wykonuje się, aby pokazać czy końce wszystkich kabli posiadają to samo wejście/wyjście. Jeżeli nie, to nie jest prowadzona trasa i wyświetla się lista z błędami. 2. Jeżeli kabel posiada te same wejścia/wyjścia, możliwe są dwa przypadki: Wejście i wyjście nie jest podłączone do rozgałęźnika, gdzie przewody wielokrotne są podłączone do tej samej końcówki złącza. W tym przypadku, wejście i wyjście zostanie usunięte a przetwarzanie wykonuje się jak to opisano w punkcie 3. Wejście i wyjście jest podłączone do rozgałęźnika. Rozgałęźnik łączy kilka przewodów w jeden, który następnie podpięty jest do końcówki złącza. 3. Weryfikacja wykonuje się na schemacie wiązki dla kontroli czy odpowiednie wejścia/wyjścia (w zależności od szczególnych przypadków) są obecne i podłączone do tej samej wiązki: Nie nie jest prowadzony kabel, a informacja wyświetla się na liście błędów. Tak prowadzenie kabla jest wykonywane jak opisano poniżej. Każda gałąź ze złożoną trasą jest weryfikowana, aby sprawdzić czy posiada wartość "Segregacja" czy nie. Nie Kabel jest prowadzony w każdej końcówce tworzącej trasę Tak Moduł wiązki 23

24 Jeżeli przynajmniej jedna gałąź posiada wartość Segregacja, wartość ta jest zapisywana. Następnie kabel jest weryfikowany czy posiada wartość Segregacja. Możliwe są trzy przypadki: Atrybut "Segregacja" kabla jest pusty Kabel jest prowadzony z każdą gałęzią. Atrybut "Segregacja" kabla ma tą samą wartość Kabel jest prowadzony na linii wyznaczonej przez gałęzie. Atrybut "Segregacja" kabla ma różną wartość Kabel nie jest prowadzony. Wyświetli się komunikat z błędami informujący, że kod segregacji nie jest zgodny z możliwymi trasami. Pod koniec przetwarzania wyświetla się lista z błędami. Zawiera ona wszystkie kable, które nie są połączone w trasę lub nie mają wyszczególnionej długości, jak również przyczyny niepowodzenia w prowadzeniu trasy kabla. Notka 1: Po wyznaczeniu trasy, długości i wiązki następuje aktualizacja każdego kabla. Dla symboli oznaczników wiązki, tylko atrybuty schematu okablowania są aktualizowane. Notka 2: Położenie węzłów i parametry wiązki są określone w Środowisko > Metody > Wiązki kablowe > Organizacja wiązek Notka 3: W edytorze wiązek, przetwarzanie tras wyznacza trasę jak również przewodów podpiętych do dwóch kabli lub między kablem a symbolem (na przykład: ekran). Program nie wykonuje obliczenia długości kabli. Wejście i/lub wyjście są powiązane rozgałęźnikiem > Przykład Przewody w1 i w2 muszą być podpięte do końcówki złącza P1-1. Najpierw zostają połączone w węzeł, aby jeden przewód (w6) został podłączony do końcówki: W tym przypadku, przetwarzanie prowadzi kable między komponentem a węzłami. Położenie węzłów na schemacie zasadniczym powoduje obliczanie długości kabli. Notka: Na schemacie zasadniczym istnieje kilka atrybutów specyficznych przypisanych do rozgałęźników, które pozwolą zlokalizować rozgałęźniki w wiązkach. Moduł wiązki 24

25 Kontrola schematów wiązek Kontrolę można wykonać na komponentach, wiązkach, gałęziach i kablach na schematach wiązek. Pozwala to w sposób ogólny, zweryfikować możliwe niezgodności pomiędzy schematami wiązki, a zasadniczymi. Menu główne: Narzędzia > Kontrola... Wybrać polecenie. Kliknąć na zakładkę Kontrola Wiązek: Obszar Listwy i złącza Opcje te określają kontrolę wykonywaną na komponentach. Listwy nieobecne w wiązkach Ta opcja sprawdza listwy, które istnieją na schematach zasadniczych, a nie istnieją na schematach wiązki. Złącza nieobecne w wiązkach Ta opcja sprawdza złącza, które istnieją na schematach zasadniczych, a nie istnieją na schematach wiązki. Listwa nieobecna na schemacie Ta opcja sprawdza listwy, które istnieją w wiązkach, a nie istnieją na schematach zasadniczych. Złącze nieobecne na schemacie Ta opcja sprawdza złącza, które istnieją w wiązkach, a nie istnieją na schematach zasadniczych. Listwy i złącza niepodłączone do wiązki Ta opcja sprawdza czy na schemacie wiązek istnieją listwy i/lub złącza niepodłączone do wiązki. Obszar Wiązki i gałęzie Opcje tej strefy pozwalają wykonać kontrole wiązek i gałęzi. Wiązki i gałęzie bez nazw Ta opcja kontroluje wiązki i/lub gałęzie bez etykiety. Gałęzie niepodpięte Ta opcja kontroluje czy istnieją gałęzie wstawione na schematy wiązki, ale niepodłączone do innych gałęzi lub komponentów (listwa lub złącze). Gałęzie bez długości Moduł wiązki 25

26 Ta opcja kontroluje czy istnieją gałęzie wstawione na schematy wiązki, w których nie określono długości w odpowiednim polu dialogu Właściwości CAE. o Wartości pól Długość dla różnych gałęzi są konieczne podczas obliczania długości kabli, jeżeli uruchomione jest polecenie Przetwarzanie/Wyznacz trasę kabli w wiązkach. Jeżeli ta wartość nie jest obecna, nawet dla jednego kabla, długość kabli nie zostanie obliczona. W konsekwencji prowadzenie kabla, jeżeli jest uruchomione, nie powiedzie się w przypadku wzajemnego kabla bez wartości i kabel ten nie zostanie uwzględniony w prowadzeniu trasy. "Liczba gałęzi wiązki Środowisko/Metody/Okablowanie/Organizacja wiązek. Wprowadzona tutaj wartość określa maksymalną dopuszczalną liczbę gałęzi wiązki. "Liczba gałęzi podpiętych do tego samego węzła" Wprowadzona tutaj wartość określa maksymalną dopuszczalną liczbę gałęzi podpiętych do tego samego węzła. "Odległość między węzłami gałęzi" Wprowadzona tutaj wartość określa minimalną odległość między węzłami gałęzi. Obszar Kable Opcje zawarte tutaj kontrolują polecenie prowadzenia tras kabli za pomocą polecenia Przetwarzanie > Wyznacz trasę kabli w wiązkach. Bez trasy Ta opcja sprawdza, które kable, nie są prowadzone w wiązce, jak również niepowodzenia tego przetwarzania. Kable bez obliczanej długości Ta opcja sprawdza, czy są kable, dla których nie można obliczyć długości. Zaznaczyć odpowiednie opcje w zależności od kontroli, jaką chcemy wykonać. Kliknąć na Wykonaj. Wszystkie wykryte błędy podczas wykonywania kontroli są wyświetlane w dialogu "Lista błędów" Notka: Błędy są również listowane w Eksploratorze błędów dostępnym za pomocą polecenia Widok > Eksplorator błędów. Moduł wiązki 26

27 Generowanie specyficznych zestawień Program daje możliwość generowania zestawień aparatów i zestawień połączeń dla wiązek. W tym celu należy użyć funkcjonalności (w zależności do typu zestawienia) za pomocą podmenu, które wyświetli się po uruchomieniu następującego polecenia: Menu główne: Przetwarzanie > Generowanie schematów zestawień > Zestawienia > Zestawienie materiałów Menu główne: Przetwarzanie > Generowanie schematów zestawień > Zestawienia > Zestawienie kabli Zestawienie aparatów i Zestawienie kabli określane są za pomocą polecenia Środowisko > Metody > Zestawienia Na schemacie zestawień można wyświetlać wybrane informacje za pomocą atrybutów okablowania (makropodstawień), używanych do otrzymywania wybranych danych. Atrybuty te są tworzone za pomocą polecenia Środowisko > Metody > Atrybuty > Atrybuty diagramu podłączeń Za pomocą Eksploratora rysunków parametrycznych można wyświetlić i zarządzać wszystkimi schematami dostępnymi za pomocą polecenia Środowisko > Eksplorator rysunków parametrycznych Generowanie zestawień wiązek Generowanie schematów zestawień aparatów wiązki, przetwarzanie informacji dotyczących wszystkich aparatów, osłon, akcesoriów itd. używanych podczas tworzenia wiązki. Generowanie zestawień kabli Przetwarzanie działa w taki sam sposób jak powyższe. W ten sposób otrzymujemy wszystkie informacje dotyczące kabli. Te informacje mogą rozróżniać: Etykietę, kolor, kod katalogowy, przekrój, kod segregacji itd. kabli. Etykietę, kod katalogowy, funkcję, lokalizację itd. używanego aparatu podłączalnego Etykiety wiązek i gałęzi gdzie prowadzony jest kabel. Za pomocą metody Atrybuty diagramu podłączeń możemy otrzymać makropodstawienia specyficzne dla schematów wiązek. Przykład: $C.$WIĄZKA To makropodstawienie wyświetla nazwę wiązki gdzie prowadzony jest kabel. $C.$GAŁĘZIE_KABLA Moduł wiązki 27

28 To makropodstawienie wyświetla nazwę gałęzi wiązki. Otwarcie różnych typów schematów na podstawie schematu wiązki Można poruszać się pomiędzy różnymi elementami rysunku oraz innymi typami schematów z którymi te elementy są powiązane. Informacje ogólne Przechodzenie ze schematu wiązki do różnych typów schematów wykonuje się za pomocą kilku poleceń dostępnych w menu Edycja jak również poleceń kontekstowych. Aby wykonać odpowiednie polecenia należy wybrać niezbędne elementy. Wyświetli się odpowiedni schemat, który zawiera symbol wybranego komponentu/elementu. Element ten zostanie oznaczony żółtą chorągiewką. Jeżeli wskazany element posiada więcej swoich reprezentacji na wyświetlonym schemacie, tzn., jeżeli istnieje więcej symboli z tym samym oznaczeniem, zostaną one wszystkie oznakowane za pomocą żółtej chorągiewki. W przypadku, kiedy, w zależności od wykonanego polecenia, istnieje kilka schematów zawierających wybrany element, są one wyświetlone w dialogu. Należy wybrać odpowiedni schemat i kliknąć na OK, aby go otworzyć. W przypadku, kiedy nie istnieje schemat odpowiadający naszemu wybranemu elementowi i poleceniu, wyświetli się odpowiedni komunikat. Otwarcie schematu zasadniczego na podstawie symbolu wiązki Polecenie pozwala otworzyć schemat zasadniczy, który zawiera wybrany symbol na schemacie wiązki. Symbol może być następującego typu: Wiązka - złącze, Wiązka - oznacznik, Wiązka - gałąź, Wiązka - inny lub Wiązka diagram podłączeń. Symbol jest oznaczony za pomocą żółtej chorągiewki na wyświetlonym schemacie. Menu główne: Menu kontekstowe: Edycja > Idź do > Edytor schematów Idź do > Edytor schematów (zależy od zaznaczonego elementu) Moduł wiązki 28

29 Wybrać element wiązki Wyświetli się schemat, który zawiera szukany element, na przykład: Kliknąć w dowolnym miejscu na schemacie, aby znikła żółta chorągiewka. Otwarcie schematu szafy na podstawie schematu wiązki Możemy otworzyć plan szafy, które zawiera aparat podłączalny wiązki lub symbol wiązki diagramu podłączeń, wybrane na schemacie wiązki. Polecenie jest dostępne w menu kontekstowym dla symboli z cechą Wiązka kabla i następującymi funkcjami: Wiązka - złącze, Wiązka - listwa, Wiązka - inny, jak również w menu kontekstowym dla symboli Diagram podłączeń, które są obecne na schemacie wiązki. Menu główne: Menu kontekstowe: Edycja > Idź do > Edytor szaf Idź do > Plan szafy Kliknij prawym przyciskiem myszy na wybranym symbolu na schemacie wiązki Wybrać polecenie. Jeżeli symbole aparatu podłączalnego wiązki jest powiązany z odpowiednim symbolem na schemacie zasadniczym, wyświetli się schemat szaf i wszystkie aparaty posiadające to samo oznaczenie zostaną wskazane za pomocą żółtej chorągiewki. Otwarcie schematu złącza generowanego na podstawie złącza wiązki Polecenie pozwala otworzyć wygenerowany schemat złącza, który zawiera złącze wskazane na schemacie wiązki. Moduł wiązki 29

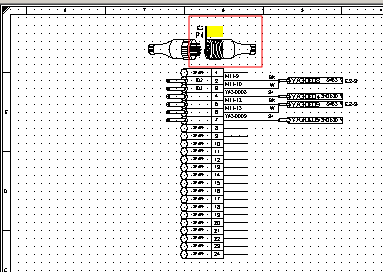

30 Menu główne: Menu kontekstowe: Edycja > Idź do > Wygenerowany element Idź do > Schemat złącza Wskazać konektor wiązki. Wyświetli się schemat złącza, który zawiera wskazane złącze. Nagłówek złącza oznaczony jest żółtą chorągiewką. Przykład: Jeżeli istnieje więcej złączy o tym samym oznaczeniu, zostaną one wszystkie oznaczone. Kliknąć w dowolnym miejscu na schemacie, aby znikła żółta chorągiewka. Notka: Polecenie to jest wykonywalne tylko, kiedy wybrane jest złącze wiązki, jeżeli nie, wyświetli się komunikat o braku możliwości wykonania tego polecenia. Otwarcie schematu listwy generowanego na podstawie listwy wiązki Polecenie pozwala otworzyć wygenerowany schemat listwy, który zawiera złącze wskazaną na schemacie listwę. Menu główne: Menu kontekstowe: Edycja > Idź do > Wygenerowany element Idź do > Listwa Wskazać listwę wiązki Wyświetli się schemat listwy, który zawiera wskazaną listwę Kliknąć w dowolnym miejscu na schemacie, aby znikła żółta chorągiewka. Moduł wiązki 30

31 Notka: Polecenie to jest wykonywalne tylko, kiedy wybrana jest listwa wiązki, jeżeli nie, wyświetli się komunikat o braku możliwości wykonania tego polecenia. Otwarcie schematu kabla generowanego na podstawie gałęzi lub znacznika wiązki Polecenie pozwala otworzyć wygenerowany schemat kabla, który zawiera odpowiedni kabel do segmentu gałęzi lub znacznika wybranej wiązki. Operacja może być wykonana dopiero po wykonaniu prowadzenia tras kabli. Menu główne: Menu kontekstowe: Edycja > Idź do > Wygenerowany element Idź do > Schemat okablowania Wskazać gałąź lub znacznik wiązki. Wyświetli się schemat, który zawiera wskazaną gałąź lub znacznik. Kliknąć w dowolnym miejscu na schemacie, aby znikła żółta chorągiewka. Notka: Polecenie to jest wykonywalne tylko, kiedy wybrana jest gałąź lub znacznik wiązki, jeżeli nie, wyświetli się komunikat o braku możliwości wykonania tego polecenia. Otwarcie edytora listew lub złączy na podstawie schematu wiązki Polecenie to pozwala otworzyć listwę/złącze wiązki w edytorze listew. Menu kontekstowe: Otwórz złącze lub Otwórz listwę Polecenie kontekstowe Otwórz złącze jest dostępne, kiedy wybrane jest złącze. Polecenie kontekstowe Otwórz listwę jest dostępne, kiedy wybrana jest listwa. Wskazać listwę lub złącze. Wykonać polecenie. Wyświetli się edytor listew i oznaczy żółtą chorągiewką wybraną listwę lub złącze. Przykład: Listwa: Moduł wiązki 31

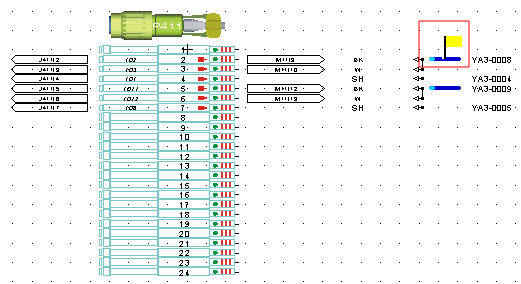

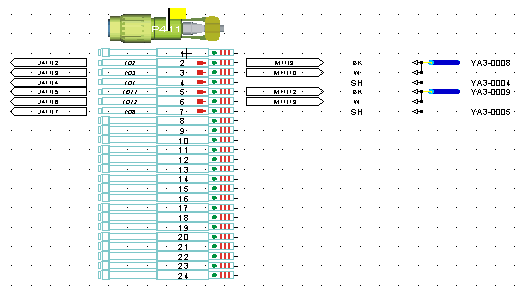

32 Złącze: Kliknąć w dowolnym miejscu na schemacie, aby znikła żółta chorągiewka. Notka: Polecenie jest aktywne, kiedy wybrana jest listwa/złącze wiązki albo powiązana z nimi listwa/złącze fizyczne. Jeżeli nie polecenie pozostaje wyszarzone. Nawigacja kabli w edytorze listew/złączy Polecenie to pozwala wyświetlić poprowadzony kabel w edytorze listew/złączy. Polecenie kontekstowe jest dostępne tylko dla segmentów gałęzi lub znaczników wiązki. Menu kontekstowe: Otwórz listwę lub złącze Wykonać polecenie. Jeżeli odpowiednia gałąź posiada poprowadzony kabel, aparat podłączalny Wyświetli się edytor listew, a kabel zostanie oznaczony. Przykład: Moduł wiązki 32

33 Otwarcie schematu podłączeń generowanego na podstawie schematu wiązki Polecenie to pozwala otworzyć wygenerowany schemat podłączeń, który zawiera wskazany kabel i wcześniej poprowadzoną trasę kablową. Funkcjonalność ta jest dostępna tylko dla segmentów gałęzi i znaczników wiązki. Menu główne: Menu kontekstowe: Edycja > Idź do > Wygenerowany element Idź do > Schemat podłączenia Wskazać gałąź lub znacznik wiązki Wybrać polecenie Jeżeli wybrana gałąź lub znacznik posiada poprowadzoną trasę kablową, wyświetli się wygenerowany schemat podłączeń. Otwarcie schematu na podstawie jego numeru To polecenie pozwala otworzyć schemat poprzez wprowadzenie jego numeru. Jeżeli schemat nie istnieje program zaproponuje utworzenie go. Menu główne: Menu kontekstowe: Edycja > Idź do > Schemat nr Otwórz > Schemat nr... Wprowadzić numer szukanego schematu i kliknąć na OK. Moduł wiązki 33

34 Otwarcie eksploratora błędów na podstawie schematu wiązki Polecenie to pozwala wyświetlić listę błędów. Menu główne: Widok > Eksplorator błędów Eksplorator błędów zawiera listę wszystkich znalezionych błędów przetwarzania. Wykonać dwuklik na wybranym błędzie, aby otworzyć schemat zawierający błąd. Lokalizacja błędu oznaczona jest czerwoną chorągiewką. Przykład: Moduł wiązki 34
