To polecenie pozwala uaktywnić symbol, typ połączenia lub właściwości tekstu poprzez wybranie odpowiedniej komendy na aktywnym schemacie.

Transkrypt

1 Menu Opcje Ustal jako standard To polecenie pozwala uaktywnić symbol, typ połączenia lub właściwości tekstu poprzez wybranie odpowiedniej komendy na aktywnym schemacie. Symbol Polecenie to pozwala na szybki dostęp do wskazanego symbolu w celu wstawienia go ponownie na aktywnym schemacie. Menu główne: Menu kontekstowe: Opcje > Ustal jako standard > Symbol Ustal jako standard Pasek narzędziowy: Wskazać symbol Automatycznie zostanie uaktywnione polecenie Wstaw > Symbol. Nazwa symbolu i rodzina zostają wyświetlone w pasku narzędziowym. Notka: Polecenie to można wykonać na parze symboli. Jeżeli została zdefiniowana metoda dla pary, symbol główny jest wybierany jako symbol standardowy. Jeżeli nie, jako standard zostaje ustalony pierwszy wybrany symbol. Typ połączenia Polecenie to pozwala na szybki dostęp do wskazanego typu połączenia w celu wstawienia go ponownie na aktywnym schemacie. Menu główne: Opcje > Ustal jako standard > Typ połączenia Doc-To-Help Standard Template Menu Opcje 1

2 Menu kontekstowe: Ustal jako standard Pasek narzędziowy: Wskazać połączenie Automatycznie zostanie uaktywnione polecenie Wstaw > Połączenie. Typ połączenia zostaje wyświetlony w pasku narzędziowym. Właściwości tekstu Pozwala ustalić standardowe właściwości tekstu, poprzez wskazanie tekstu w celu wstawienia go ponownie na aktywnym schemacie. Menu główne: Menu kontekstowe: Opcje > Ustal jako standard > Właściwości tekstu Ustal jako standard Pasek narzędziowy: Wskazać tekst Jego właściwości staną się automatycznie właściwościami standardowymi polecenia Wstaw > Tekst. Aparat Edytor Szaf Polecenie to pozwala na szybki dostęp do wskazanego aparatu w celu wstawienia go ponownie na aktywnym schemacie. Menu główne: Opcje > Ustal jako standard > Aparat Wskazać aparat Automatycznie zostanie uaktywnione polecenie Wstaw > Nowy aparat Właściwości wymiaru Edytor Szaf Pozwala ustalić standardowe właściwości tekstu wymiarowego, poprzez wskazanie wymiaru w celu wstawienia go ponownie na aktywnym schemacie. Menu główne: Menu kontekstowe: Opcje > Ustal jako standard > Wymiar Ustal jako standard Pasek narzędziowy: Wskazać wymiar Doc-To-Help Standard Template Menu Opcje 2

3 Jego właściwości staną się standardowe i wyświetlą się na pasku narzędziowym. Właściwości tekstu wymiarowego można wyświetlić za pomocą polecenia Opcje > Parametry wstawiania > Wymiary Parametry okablowania Edytor listew Polecenie to pozwala na zarządzanie parametrami dotyczącymi okablowania. Menu główne: Opcje > Parametry okablowania Oznaczenie kabla W sekcji tej można określić domyślne parametry oznaczenia kabla. "Standardowy rdzeń" Określa rdzeń oznaczenia kabla. "Położenie oznaczenia kabla" Określa położenie kabla w zależności od zgrupowania. Podawana wartość jest w procentach (50% określa środek zgrupowania). Doc-To-Help Standard Template Menu Opcje 3

4 Żyły ochronne, rezerwowe i ekranowania Zakładka Uziemienia i rezerwy "Uziemienie obowiązkowe" Na liście będą proponowane jedynie kable posiadające uziemienie. "Rezerwa obowiązkowa" Można wybrać kabel posiadający więcej żył niż wynosi liczba zacisków do okablowania. Jeżeli opcja ta jest aktywna, zaciski nie okablowane będą zamieniane na zaciski rezerwowe. "Uwolnij uziemienie kabla" Żyła uziemienia może być używana jako zwykła żyła (na przykład, użyć 3G1.5 mm 2 zamiast 3x1.5 mm 2 ). "Kable na listwach pośrednich" Wprowadza automatycznie na listwach pośrednich, zaciski rezerwowe i uziemienia. "Położenie uziemienia" Określa położenie zacisku uziemienia. Wskazać na propozycję z listy. "Położenie rezerwy" Określa położenie zacisku rezerwy. Wskazać na propozycję z listy. Zakładka Ekranowania Edytor Listew z modułem Synoptic "Ekranowanie obowiązkowe" Jeżeli opcja ta jest aktywna, na proponowanej liście wszystkie kable będą ekranowane. Jeżeli opcja "Uwzględnij parametry grupowania żył kabla" jest aktywna, położenie zacisków będzie zależało od rubryki "Układ" kodu katalogowego wybranego kabla. Doc-To-Help Standard Template Menu Opcje 4

5 Jeżeli opcja "Uwzględnij parametry grupowania żył kabla" nie jest aktywna, rubryka "Układ" kodu katalogowego będzie ignorowana. Zacisk ekranowania zostanie dodany na końcu kabla. "Kable na listwach pośrednich" Pozwala dodawać zaciski ekranowania do listwy pośredniej. Zakładka Położenie żył Określa kolejność wstawiania zacisków rezerwowych, uziemienia i ekranowania. Wybrać kolejność wyświetlania Kolejność żył Edytor Listew z modułem Synoptic Zakładki Kable i Podłączenia Określa kolejność wyświetlania żył dla każdego kabla schematu okablowania i schematu podłączenia. Proponowane są 3 kryteria sortowania. Wybrać kryterium sortowania Generowanie schematów kabli i podłączeń Edytor Listew z modułem Synoptic Zakładka Ogólne Ta zakładka pozwala na: Określenie tytułu i podtytułu generowanych schematów Wybranie metody i rysunku parametrycznego kabli Ustawić filtry ekstrakcji kabla Opcje pozwolą określić typy kabli, które będą generowane. Doc-To-Help Standard Template Menu Opcje 5

6 Ekstrakcja wszystkich kabli Opcja ta pozwala na ekstrakcję i generowanie wszystkich kabli. Jeżeli opcja jest zaznaczona, wszystkie pozostałe opcje stają się niedostępne. Kable jednożyłowe w lokalizacji Proces ekstrakcji i generowania schematów stosuje się do kabli jednożyłowych z tymi samymi lokalizacjami: wejściową i wyjściową. Kable jednożyłowe poza lokalizacją Proces ekstrakcji i generowania schematów stosuje się do kabli jednożyłowych z różnymi lokalizacjami: wejściową i wyjściową. Kable wielożyłowe w lokalizacji Proces ekstrakcji i generowania schematów stosuje się do kabli wielożyłowych z tymi samymi lokalizacjami: wejściową i wyjściową. Ta opcja aktywna jest standardowo. Kable wielożyłowe poza lokalizacją Proces ekstrakcji i generowania schematów stosuje się do kabli wielożyłowych z różnymi lokalizacjami: wejściową i wyjściową. Ta opcja aktywna jest standardowo. Notka 1: Podczas generowania schematów, określony dla kabli filtr jest brany zawsze pod uwagę, bez względu na wybrany tryb generowania. Notka 2: Jeżeli kabel składa się z jednej żyły i wielu ekranów, proces uważa go za jednożyłowy. Zakładka Przeznaczenie generowanych schematów "Grupa docelowa dla generatora schematów" Wybieramy grupę, gdzie będą się znajdowały wygenerowane schematy kabli. "Numerowanie wygenerowanych schematów" Należy określić numery dla generowanych schematów. Istnieją dwie możliwości: "Po ostatnim schemacie w grupie" Doc-To-Help Standard Template Menu Opcje 6

7 Wygenerowany schemat będzie umieszczony na końcu grupy. "Od schematu" Należy określić początkowy numer dla generowanych schematów. "Zastąp wygenerowane schematy" Opcja ta uaktualnia schematy, czyli nowe przetwarzanie nadpisuje istniejące już wygenerowane schematy. Parametry generowania listew i złączy To polecenie w module listew pozwala na zdefiniowanie różnych parametrów dotyczących generowania schematów listew i złączy: używana metoda, tytuł schematu, grupa docelowa, itp. Zakładki dla listwy i złącza są identyczne. Do generowania schematów złącza należy posiadać moduł Synoptic. Menu główne: Opcje > Parametry generowania listew i złączy Zakładka Ogólne Tytuł generowanych schematów Określa tytuł i podtytuł dla generowanych schematów listew i złączy. Wybrać tytuł i podtytuł Notka: Wprowadzając "Tytuł" i "Podtytuł", należy użyć słów kluczy [Nazwa listwy] [Strona] [Ilość_Stron] [Początek] [Koniec] i tekst wolny. [Strona] = numer schematu listwy [Ilość_Stron] = całkowita liczba schematów dla listwy [Początek] = numer pierwszego zacisku schematu [Koniec]= numer ostatniego zacisku Doc-To-Help Standard Template Menu Opcje 7

8 Dla złączy, proponowane tytuł i podtytuły są następujące: Dla złączy proponowane tytuł i podtytuł są następujące: Złącze: [Nazwa złącza] [Nazwa złącza] Złącze: [Początek] [Koniec] ZŁĄCZE: [Nazwa złącza] Wygląd Określa sposób przedstawienia wygenerowanych schematów listew i złącz. Widok aparatu jest przedstawieniem graficznym listwy na schemacie szaf. Jeżeli kod katalogowy nie posiada widoku, program weźmie standardowy widok. Wybrać metodę i rysunek parametryczny z proponowanej listy Wybrać modelowy widok aparatu listwy. Zakładka Wygląd Tworzenie listew na schemacie Pozwala określić czy na schemacie ma się znajdować jedna czy więcej listew. Zaznaczyć opcję. Notka: Należy określić odstęp między dwoma listwami. Dotyczy to odległości między punktami wstawienia ostatniego zacisku listwy a pierwszym zaciskiem listwy następnej. Generowanie mostków "Wstaw grafikę symboli na końcach kabli" Opcja ta pozwala na wprowadzanie na wygenerowanych schematach listew symboli We/Wy, na końcu kabla. "Generuj mostki równoległe" Podczas generowania schematów listew, mostkowanie może być realizowane przez: o symbole mostków o symbole We/Wy. Jeżeli opcja jest aktywna, symbole We/Wy, używane do mostkowania zacisków będą zastępowane, na schemacie listew przez symbole mostków. Kabel na kilku schematach Doc-To-Help Standard Template Menu Opcje 8

9 Określa czy kable listwy mają być przedstawione na jednym czy na kilku wygenerowanych schematach listew. "Zezwól na dzielenie kabla występującego na kilku schematach" Dzieli kabel na kilka schematów. "Nie dziel kabla podłączonego do aparatów wejściowych" Nie dzieli na kilka schematów, kabla podłączonego od strony wejścia listwy. "Nie dziel kabla podłączonego do aparatów wyjściowych" Nie dzieli na kilka schematów, kabla podłączonego od strony wyjścia listwy. Zakładka Numeracja Określa kolejność schematów listew i złączy dla edycji. Kryteria sortowania Istnieją 3 kryteria sortowania oznaczenia, grupy, lokalizacji, typu Zaznaczyć jedno z kryteriów. Kolejność tworzenia listew i złączy Określa kolejność generowania schematów listew i złączy. Ta opcja jest wspólna dla listew i złączy. Jeżeli opcja ta nie jest aktywna, to schematy są generowane do różnych grup. Wybrać jedną z opcji. Zakładka Przeznaczenie generowanych schematów "Grupa docelowa dla generowanych schematów" Wybieramy grupę, gdzie będą się znajdowały wygenerowane schematy listew. Notka: Dla grupy docelowej należy wprowadzić makropodstawienie $GRUPA. Przykład [$GRUPA]LISTWA Podczas generowania $GRUPA zostanie zastąpiony przez grupę funkcjonalną przetwarzanej listwy. Doc-To-Help Standard Template Menu Opcje 9

10 "Numerowanie wygenerowanych schematów" Należy określić numery dla generowanych schematów. "Zastąp wygenerowane schematy" Opcja ta uaktualnia schematy, czyli nowe przetwarzanie nadpisuje istniejące już wygenerowane schematy. Parametry skali i arkusza formatowego Edytor Szaf Polecenie to pozwala zmienić arkusz formatowy, uaktualnić współczynnik skali aktywnego schematu szafy. Menu główne: Opcje > Parametry skali i arkusza formatowego... Arkusz formatowy W tej części okna możemy zmienić arkusz formatowy. Kliknąć przycisk "Zmień" Wybrać nowy arkusz Rozmiar zostaje uaktualniony. Plan Pozwala określić rozmieszczenie na stronie, schematu szafy modyfikując jej marginesy X i Y, jej współczynnik skali oraz kąt obrotu. Można wyśrodkować szafę na schemacie lub zdefiniować marginesy. Wybrać odpowiednie opcje. Rozmiar rzeczywisty Pozwala wyświetlić rzeczywiste wymiary wybranej szafy (strefy użytkowej) w mm i rozmiar planu szafy na schemacie. Wymiary te zależą od wartości skali. Doc-To-Help Standard Template Menu Opcje 10

11 Format zestawienia aparatów Edytor Szaf Polecenie to określa informacje do wyświetlenia podczas wstawiania aparatu przy pomocy polecenia Wstaw > Istniejący aparat Menu główne: Opcje > Format zestawienia aparatów Wskazać rubryki do wyświetlenia Oto lista dostępnych rubryk: Tablica aparatów:... Rubryka nieaktywna ILOŚĆ Ilość aparatów wybranych podczas wprowadzania kodu katalogowego KLASA Nazwa klasy zawierająca kod katalogowy WIDOK Nazwa widoku aparatu DŁUGOŚĆ Wymiar aparatu na osi X WYSOKOŚĆ Wymiar aparatu na osi Y SZEROKOŚĆ Wymiar aparatu na osi Z X_POZ Pozycja aparatu w szafie na osi X w mm Y_POZ Pozycja aparatu w szafie na osi Y w mm Doc-To-Help Standard Template Menu Opcje 11

12 WARSTWA Wskazuje, na jaką warstwę wprowadzony jest aparat KĄT Wartość kąta, z jaką wprowadzony jest aparat KOD_APARATU Wartość kodu katalogowego Parametry edytora Określa standardowe parametry edytora graficznego. Zawartość okna zależy od różnych typów schematów. Menu główne: Menu kontekstowe: Opcje > Parametry edytora Parametry edytora Ikona Plik Edytor Schematów W oknie zawarte są różne parametry dotyczące nawigacji schematami i generowania plików różnych typów (.ssd i grafiki). Kliknij na zakłądkę Plik Zakładka Plik Opcje zapisu i zamknięcia schematu Dostępnych jest kilka opcji zapisu i zamknięcia schematu. Podczas zamknięcia zapisz automatycznie projekt. Automatycznie zapisz projekt co... minut. Doc-To-Help Standard Template Menu Opcje 12

13 Opcja ta umożliwia określenie częstotliwości zapisu projektu (120 minut standardowo). Pokaż podsumowanie przetwarzania Jeżeli opcja jest włączona, umożliwia wyświetlenie podsumowania na końcu procesu przetwarzania oraz kontroli. "Lista czterech ostatnio otwartych schematów w menu Plik" Określa sposób wyświetlania czterech ostatnich schematów. Nazwa poszczególnych schematów może mieć następujące formaty: Wyświetl numer + tytuł Wyświetl nazwę grupy + numer + tytuł Wyświetl nazwę grupy + numer "Schemat poprzedni, następny" Określa różne sposoby przechodzenia między schematami. Zakładka Generowanie automatyczne Edytor Schematów Ta zakładka pozwala generować automatycznie pliki "ssd" i pliki graficzne (Bmp, Jpg, Tiff, Svg,...) podczas zapisu lub zamknięcia schematów. Rozszerzenie ".ssd" (See Standard Drawing) jest specyficznym formatem, używanym w SEE, dla bloków, planów typowych i do generowania schematów. Eksport schematów podczas zapisu do plików SSD (SEE Standard Diagram) Pozwala określić czy chcemy automatycznie generować pliki ssd. Zaznacz opcję Pole "Folder docelowy" umożliwia wybranie katalogu, w którym zapisywane będą wygenerowane pliki. Notka: Jeśli dany folder nie istnieje, zostanie on automatycznie utworzony. W polu "Nazwa pliku" określić nazwę generowanych plików. W tym celu można użyć poniższych makropodstawień i respektować następującą składnię: <Nazwa makropodstawienia>. Wszystkie znaki nie zawarte między tymi znakami < > są przetwarzane jako stałe. Oto lista możliwych makropodstawień: Doc-To-Help Standard Template Menu Opcje 13

14 Makropodstawienia Definicja $1 Tekst wolny związany ze schematem $2 Tekst wolny związany ze schematem $3 Tekst wolny związany ze schematem $63 Tekst wolny związany ze schematem $64 Tekst wolny związany ze schematem $SCH_PROJ $SCH_OPIS $SCH_NR $SCH_RYS $SCH_PTYT $SCH_TYT $SCH_SPR $FUNKCJA $GRUPA $G_FUNK $G_LOK $LOKALIZACJA $NUMERSCHEMATU $GRUPANUMERSCHEMATU Nazwa projektującego schemat Opis schematu Numer schematu Nazwa rysującego schemat Podtytuł schematu Tytuł schematu Nazwa sprawdzającego schemat Funkcja schematu Nazwa grupy Funkcja przypisana do grupy Lokalizacja przypisana do grupy Nazwa lokalizacji schematu W tabeli oznaczeń obwodów wyświetli się tylko numer schematu W tabeli oznaczeń obwodów wyświetli się numer schematu i grupy Notka 1: Jeżeli wprowadzenie nie jest poprawne (makropodstawienie nieznane lub błąd wprowadzenia) wyświetli się komunikat. Notka 2: Jeżeli podczas generowania pliku.ssd lub pliku graficznego, nazwa pliku już istnieje, zostanie on automatycznie usunięty bez żadnego komunikatu. Doc-To-Help Standard Template Menu Opcje 14

15 Notka 3: Jeżeli schemat 3 zostanie nazwany Sterowanie i użyjemy makropodstawienia $SCH_TYT, to wygenerowany plik.ssd będzie miał nazwę Sterowanie_3.ssd Eksport schematów podczas zapisu do plików graficznych (BMP,TIFF, SVG, EMF,PDF...) Generujemy automatycznie pliki graficzne typu : Bmp, Jpg, Tiff, Svg,... Proponowane są dwie opcje: "Użyj parametrów zdefiniowanych dla plików graficznych". Należy wybrać folder dla generowanych plików graficznych. "Użyj parametrów użytkownika": należy wybrać typ pliku do generowania (Bmp,...), katalog docelowy i nazwę wygenerowanego pliku. Przycisk "Parametry" Wybiera różne parametry związane z typem pliku Dla plików wektorowych (Svg, Cgm i Dwg), należy wprowadzić współczynnik skali. Ta wartość musi być zawarta miedzy 0.01 a 100. Opcje "Użyj kolorów monitora" lub "Użyj kolorów drukarki" służą do określenia czy pliki będą generowane z kolorami ekranu czy drukarki. Eksportuj dane dla programu Export SEE Electrical Harness PLM w czasie zamykania projektu Opcja umożliwia automatyczny eksport danych do pliku XML w celu aktualizacji bazy danych w SEE Electrical Harness PLM. Notka: W zależności od rodzaju aktualnego projektu możliwe są dwa rodzaje plików XML. Rodzaj projektu jest określony przez atrybut SPM_DIAGRAM_TYPE, który musi mieć przypisaną wartość "WD" lub "FD". Jeśli taki atrybut nie istnieje w bieżącym projekcie lub ma wartość różną od "WD"/"FD", opcja jest niedostępna (wygaszona). Zaznacz pole wyboru. W polu "Folder docelowy" należy wybrać katalog w którym będą przechowywane wygenerowane pliki XML. Notka 1: Proces automatycznego generowania pliku XML zostanie uruchomiony po zamknięciu bieżącego projektu. Notka 2: W celu prawidłowego procesu eksportu danych do pliku XML istotne jest umieszczenie pliku. Doc-To-Help Standard Template Menu Opcje 15

16 "SeeExtractor_WDStandardExtraction.xml" (jeśli projekt zawiera typy WD) lub "SeeExtractor_FDStandardExtraction.xml" (jeśli projekt zawiera typy FD) w podkatalogu oprogramowania...\see_soft\param\seeextractor. Ikona Plik Edytor listew Tutaj zawarte są różne opcje dotyczące nawigacji schematów oraz uaktualniania przetwarzań. Opcja Podczas otwierania edytora, otwórz ostatnią otwartą listwę otworzy ostatnio otwartą listwę w edytorze. Opcja "Pokaż podsumowanie przetwarzania" wyświetli dialog z komunikatem podsumowującym wykonane przetwarzanie. Opcja "Pokaż podsumowanie przetwarzania dla kontroli" wyświetli dialog z komunikatem podsumowującym wykonaną kontrolę. Obszar "Podczas zamknięcia okna": Polecenia zawarte w tym obszarze dotyczą operacji wykonywanych podczas zamykania okna: Opcja "Wyświetl komunikat, jeżeli listwa nie posiada zacisków" dodatkowo proponuje usunięcie listwy podczas jej zamykania. Ikona Edycja Edytor Schematów Tutaj określamy standardowe parametry dotyczące przesunięcia kursora, liczbę kopii do wykonania,... Zakładka Ogólne "Strefa przeszukiwania" Aby zaznaczyć element, program tworzy okrąg, którego punktem centralnym jest wskazany punkt. Program zaznacza pierwszy element zawarty w tej strefie. Im większa jest wartość wyrażona w procentach (%), tym większa jest średnica tego okręgu. "Wybór grafiki" Doc-To-Help Standard Template Menu Opcje 16

17 Pozwala określić tryb wyboru grafiki. "Całej powierzchni": w celu wybrania grafiki należy kliknąć w dowolnym miejscu. "Wyłącznie konturu": w celu wybrania grafiki należy kliknąć na kontur (końce) grafiki. "Dynamiczny tryb kursora" Tutaj możemy określić dynamikę przesuwania kursorem lub w ogóle ją wyłączyć. Wybrać jedną z możliwych opcji: "Wyłączony", "Wolny", "Średni" lub Szybki". "Wyświetl pytanie o ilość kopii" Podczas kopiowania elementów program będzie pytał o ilość kopii do wykonania. "Uaktualnij elementy wstawione na schemat zgodnie z plikiem Xml" Jeżeli ta opcja jest zaznaczona, po wykonaniu polecenia Przetwarzanie > Zarządzanie układem połączeń > Tworzenie lub wstawienie i/lub Przetwarzanie > Zarządzanie układem połączeń > Aktualizacja po zaimportowaniu pliku XML, przetwarzanie tworzy kable, żyły jak również niezbędne piny (jeżeli jest to możliwe) na podstawie zaimportowanego pliku XML. Notka 1 Po przesunięciu lub usunięciu obszaru lub elementu, kliknąć na polecenie Edycja > Cofnij, aby anulować ostatnią operację. Notka 2: Polecenie Edycja > Ponów umożliwia anulowanie komendy Edycja > Cofnij. Zakładka Skok kursora "Tryb przesuwania kursora" Należy określić tryb przesuwania kursora. Opcje do wyboru: "Wolny": tryb aktywny tylko dla tekstów i obiektów. Kursor przesuwa się dowolnie, nie po określonej siatce. "Po węzłach siatki": kursor przesuwa się jedynie po określonej siatce. Przycisk "G" klawiatury włącza lub wyłącza ten tryb lub wybrać ikonę Standard. z paska narzędziowego Odległości węzłów siatki określamy za pomocą ikony "Widok". "Według poniższych ustawień": tryb ten dopasowuje skoki kursora do parametrów określonych przez użytkownika. Doc-To-Help Standard Template Menu Opcje 17

18 Przycisk "D" klawiatury włącza lub wyłącza ten tryb lub wybrać ikonę Standard. z paska narzędziowego Dla elementów elektrycznych można ustawić tylko liczbę całkowitą dla kroku schematu. Ikona Widok Tutaj określamy różne parametry wyświetlania podziałki, siatki, arkusza formatowego, żył kabla. Zakładka Ogólne Edytor listew Zakładka ta określa wyświetlanie typów kresek i właściwości tekstu pewnych elementów. Te ustawienia brane są pod uwagę podczas wyświetlania listwy. Sposób wyświetlania, czyli wybór kreski za pomocą, której zostanie przedstawiony: "Standardowy zacisk" "Zacisk zamieniony na rezerwę" Zacisk usunięty na schemacie zasadniczym zostaje zamieniony na zacisk rezerwowy na listwie. "Mostek przez połączenie" Aby wyświetlić mostki za pomocą połączeń, należy w eksploratorze listew zaznaczyć opcję z obszaru "Mostek" w zakładce "Połączenia zacisków". "Symbol potencjału" Symbole przedstawiające powiązanie z innymi zaciskami. lub Przyciski "Właściwości tekstu" W celu wyświetlenia informacji związanych z listwą należy określić właściwości tekstu i maksymalną liczbę znaków. Doc-To-Help Standard Template Menu Opcje 18

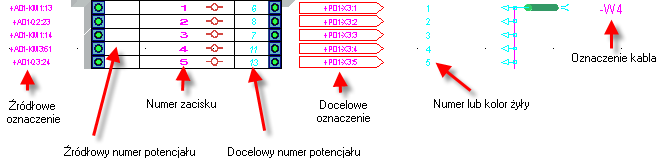

19 "Separator źródło/docelowy" Wybieramy znak, który będzie używany jako separator między etykietą wyjściową lub wejściową a numerem zacisku. Notka: Określony separator jest widoczny w edytorze listew i na wygenerowanych schematach listew. Zakładka Linijka, siatka Parametry wyświetlania, które zostały określone w tej zakładce mogą być różne w różnych edytorach. Również jednostki pomiaru są różne dla różnych edytorów: mm dla edytora Arkusze formatowe; krok dla innych edytorów. "Linijki" Linijka wyświetla system współrzędnych z lewej strony i na dole ekranu, który pozwala uwidocznić pozycję wstawiania elementów. Linijka wyświetla współrzędne określone dla oznaczeń arkusza formatowego. Te współrzędne są szczególnie używane do obliczania referencji krosowych. Format (numeryczny, alfabetyczny) oznaczeń arkusza formatowego jest określany przy pomocy polecenia Środowisko > Metody > Projekt > Schemat i atrybuty > Schemat Podziałka użytkownika, Kolumny i Wiersze. Zaznaczyć opcję "Wyświetl" Linijkę również można włączać lub wyłączać przy pomocy ikony "Siatka" Doc-To-Help Standard Template Menu Opcje 19

20 Siatka jest to grupa punktów wyświetlana wewnątrz obszaru użytkowego schematu. Pozwala ona wyrównywać elementy (obiekty, teksty, symbole, połączenia,...) i uwidaczniać odległość. Siatka wyświetlana jest na ekranie, ale nigdy nie jest drukowana na drukarce. Odległość między węzłami siatki określamy za pomocą opcji "Odstęp poziomy" i " Odstęp pionowy". Siatkę również można włączać lub wyłączać przy pomocy ikony Zaznaczyć opcję "Wyświetl" Wybrać przedstawienie graficzne "Punkty" lub "Linie" Wprowadzić odległość poziomą i pionową. Zakładka Współrzędne / kursor "Wyświetlanie współrzędnych kursora" Program pozwala na modyfikację jednostek pracy. Współrzędne wyświetlają się z lewej strony i na dole ekranu. Możliwe są 3 tryby wyświetlania współrzędnych: "W milimetrach": współrzędne wyrażane są w milimetrach. "W krokach schematu": współrzędne wyrażane są w krokach schematowych. "W zależności od podziałki arkusza formatowego": współrzędne zależą od podziałki arkusza formatowego. Zaznaczyć jedną z proponowanych opcji. Notka: Bezpośredni dostęp do tej opcji można uzyskać, klikając na linii wyświetlania współrzędnych na dole ekranu. "Forma kursora" Można wybrać grafikę kursora: duży krzyż, mały krzyż, strzałka, punkt, prostokąt. Zaznaczyć jedną z proponowanych form. Zakładka Arkusz formatowy / symbole Edytor Schematów "Wyświetl arkusz formatowy" Doc-To-Help Standard Template Menu Opcje 20

21 Ta opcja pozwala włączyć lub wyłączyć arkusz formatowy podczas wyświetlania schematu na ekranie. Przycisk "C" klawiatury włącza lub wyłącza ten tryb. "Wyświetl końcówki symboli" Można określić pewne opcje wyświetlania końcówek symboli : ich pozycję, typ (We, Wy). Te informacje nie zostaną wydrukowane. "Znaczniki końcówek symboli": opcja ta wyświetla małe kwadraty w miejscu końcówek symbolu, aby wskazać punkt podłączenia do połączenia. "Typy końcówek (We / Wy)": opcja ta wyświetla We dla końcówki wejściowej i Wy dla końcówki wyjściowej. Zaznaczyć odpowiednie opcje "Wyświetl nazwę atrybutu, gdy jest on pusty" Podczas tworzenia symbolu lub widoku aparatu, tworzymy atrybuty: użytkownika, makropodstawienia lub katalogowe. Kiedy ta opcja jest aktywna, na ekranie (nie na drukarce) podczas wstawiania symbolu lub aparatu jeżeli jego zawartość jest pusta na schemacie zostaje wyświetlona nazwa tego atrybutu. "Wyświetl końcówki" Edytor Szaf Można wyświetlić końcówki aparatów i wybrać ich rozmiar. Te informacje nie zostaną wydrukowane na schemacie. Jeżeli ta opcja jest aktywna, podczas wstawiania aparatu, przypisana nazwa atrybutu widoku wyświetli się na ekranie (nie na drukarce), jeżeli jego zawartość jest pusta. Zakładka Żyły / Połączenia "Sposób przedstawienia" Opcja ta określa przedstawienie graficzne żył: łuk lub bezier. Doc-To-Help Standard Template Menu Opcje 21

22 "Wyświetlanie" Można wybrać typ żył do wyświetlenia. Istnieją 3 możliwości: "Wyświetl żyły" Wszystkie żyły zostaną wyświetlone. "Nie wyświetlaj przeliczonych żył przy otwarciu listew lub złączy" Przy otwieraniu listwy, program tworzy wirtualną żyłę, która łączy zacisk z oznaczeniem wejściowym lub wyjściowym. Jeżeli opcja ta jest włączona, ten typ żył nie jest wyświetlany. Ta opcja jest aktywna jedynie, kiedy włączona jest opcja "Wyświetl żyły". "Wyświetl połączenie pomiędzy końcówkami" Za pomocą polecenia Edycja > Połącz > Końcówki można łączyć końcówki wielu symboli. Ta opcja jest niezależna od poprzednich. Wybrać odpowiednie opcje Kliknąć OK W pasku narzędziowym "Widoczność", zostaną uaktywnione następujące ikony Zakładka Widoki Edytor Schematów Program proponuje szybki dostęp do 4 widoków, na które dzieli schemat. Standardowo widok 1 to górny lewy róg schematu, widok 2 to górny prawy róg schematu, widok 3 to dolny lewy róg schematu i widok 4 to dolny prawy róg schematu. Zakładka ta pozwala określić dla każdego widoku obszar schematu do wyświetlenia. Zakładka Trasy / Prowadzenie przewodów Edytor Szaf "Trasy okablowania" Opcja "Wyświetl trasy" włącza lub wyłącza trasy okablowania na schematach szaf. Można także użyć ikony paska narzędziowego "Widoczność". Doc-To-Help Standard Template Menu Opcje 22

23 Opcja "Promień punktu odgałęzienia" pozwala określić promień okręgu umieszczanego na końcach tras "Prowadzenie przewodów" Opcja "Wyświetl prowadzenie przewodów" włącza lub wyłącza okablowanie wewnętrzne schematu szafy. Można także użyć ikony paska narzędziowego "Widoczność". Opcja "Promień zakrzywienia prowadzenia" określa promień połączenia kablowego. Parametry wstawiania Tutaj określamy różne parametry związane ze wstawianiem elementów. Menu główne: Menu kontekstowe: Opcje > Parametry wstawiania Parametry wstawiania Ikona Symbol Określa różne opcje potrzebne do wstawiania symboli. "Wyświetlanie okna Właściwości CAE" Doc-To-Help Standard Template Menu Opcje 23

24 W oknie tym wypełniamy właściwości CAE symbolu, takie jak: etykieta, funkcja, lokalizacja, kod katalogowy... Opcja ta służy do wyświetlenia lub nie, tego okna podczas wstawiania symbolu. "Nie wyświetlaj w czasie wstawiania" Jeżeli opcja ta nie jest aktywna, podczas wstawiania symbolu zostanie wyświetlone okno "Symbol" w celu wypełnienia właściwości CAE symbolu. Jeżeli ta opcja jest aktywna, wówczas dialog nie zostanie wyświetlony. "Nie nadawaj oznaczenia": symbol zostanie wprowadzony na schemat bez żadnych właściwości CAE i bez etykiety. "Nadawaj oznaczenia automatycznie": symbol będzie automatycznie oznaczany. Obliczenie jego etykiety zależy od etykiet już wstawionych w projekcie i od parametrów zdefiniowanych w Środowisko > Metody > Symbole > Oznaczenia symboli. Notka 1: Po wstawieniu symbolu można zmodyfikować jego atrybuty CAE, przy użyciu kursora wykonując dwuklik na symbolu. Notka 2: Aby szybko zmodyfikować opcje bez pomocy polecenia Opcje > Parametry wstawiania, można użyć z paska narzędziowego "Tryb nadawania oznaczeń" następujących ikon. Notka 3: Podczas wstawiania lub kopiowania symboli, tylko symbole z cechą "Master" lub "Unikalny" będą automatycznie oznaczane. Dla pozostałych cech, symbol będzie wstawiany bez etykiety. "Sprawdź czy typ końcówki symbolu jest zgodny z typem połączenia" Podczas tworzenia symbolu, można do jego końcówek przypisać typ połączenia. Jeżeli ta opcja jest aktywna, zostanie wyświetlony komunikat, jeżeli podłączone połączenia są różne od tych, określonych podczas tworzenia symbolu. "Automatyczne tworzenie połączeń" Ta opcja pozwala podczas wstawiania lub przesuwania symbolu, automatycznie podłączyć do niego za pomocą połączeń inny symbol. Doc-To-Help Standard Template Menu Opcje 24

25 Notka 1: Używane połączenie jest tym określonym podczas tworzenia symbolu lub standardowo aktywnym po wybraniu polecenia Wstaw > Połączenie. Notka 2: Ta opcja funkcjonuje tylko, jeżeli końcówki symboli są wstawione na obrysie. Notka 3: Tylko symbole wstawione z kątem 0, 90, 180 lub 360 są brane pod uwagę. Automatyczne przypisanie kodu katalogowego do nowych symboli Ta opcja pozwala zachować kod katalogowy symbolu wstawionego wcześniej. Jeżeli jest zaznaczona, podczas wstawiania zacisku na schemat, kod katalogowy ostatnio wstawionego symbolu zostaje przypisany do nowego symbolu. Jeżeli opcja nie jest aktywna, pole Kod w dialogu Właściwości CAE dla nowego symbolu pozostanie puste kod katalogowy wcześniejszego symbolu nie zostanie przypisany. Notka: Jeżeli nowy symbol posiada standardowy kod katalogowy przypisany do definicji symbolu kod ten ma pierwszeństwo dla opcji opisanej powyżej. Użyj danych synoptyki do oznaczania zacisków Edytor Schematów i Edytor listew Aby polecenie było dostępne, to należy wpierw utworzyć schematy synoptyki. Jeżeli opcja jest aktywna to podczas wstawiania zacisku na schemat będą proponowane tylko oznaczenia listew istniejące na schematach synoptyki Automatyczne tworzenie połączeń > Przykład Zaznaczyć opcję Wprowadzić symbol na schemat Następnie wprowadzić kolejny symbol Otrzymujemy: Doc-To-Help Standard Template Menu Opcje 25

26 Symbole zostały automatycznie połączone ze sobą. Ikona Połączenie Tutaj określamy parametry dotyczące wstawiania połączeń. "Tryb rysowania połączeń" Każde połączenie jest określone przez dwa punkty: początek i koniec. Są możliwe 2 sposoby wstawiania : "Ciągły (linia łamana)" W tym przypadku, połączenia będą łączone ze sobą. Koniec jednego połączenia jest początkiem następnego. Należy wskazać dwa punkty pierwszego połączenia, a następnie wskazać koniec każdego następnego. "Odcinkami" W tym przypadku, należy dla każdego połączenia wskazać dwa punkty. "Zezwól na użycie nieortogonalnych połączeń" Opcja ta pozwala na wstawianie połączeń ukośnych, do tego samego służy również ikona narzędzi "Wstaw połączenie". z paska W pasku narzędziowym "Wstaw Połączenie", ikona "Biegun" musi być wyłączona, a ikona "Wolny" musi być aktywna. Doc-To-Help Standard Template Menu Opcje 26

27 Jeżeli ta opcja nie jest włączona można: Wprowadzać tylko połączenia ortogonalne Tworzyć nową trasę połączenia dwoma odcinkami, podczas przesuwania połączenia lub końcówki. "Przesuń symbol wraz z połączeniami" Ta opcja pozwala na: Podczas przesuwania symbolu, przesunąć również połączenia podpięte do nich. Nie przesuwanie połączenia, kiedy podpięte jest do symbolu. Notka 1: Jeżeli symbole i połączenia są zaznaczone w strefie do przesunięcia, opcja ta nie jest aktywna. Notka 2: Klawisz "Shift" klawiatury, uaktywnia tryb odwrotny do tego określonego. Wstaw znaczniki kabla w zależności od wybranej rodziny kabla. Opcja ta pozwala wstawić specyficzne znaczniki kabla do automatycznego okablowania. (patrz również: Przetwarzanie > Zarządzanie układem połączeń; Środowisko > Metody > Kable > Kable logiczne) Jeżeli ta opcja jest aktywna: Jeżeli podczas tworzenia kabla, określimy (ręcznie lub poprzez wybranie kodu katalogowego z dialogu Właściwości CAE) rodzinę kabli, różną od "Kable" lub "Niezdefiniowany", wygląd grafiki będzie odpowiedni do zdefiniowanej rodziny. Grafika znacznika kabla, odpowiednia dla rodziny wyświetli się załączona do kursora. Za pomocą dwukliku możemy wstawić ją w żądane miejsce. Ikona Obiekt Tutaj określamy różne parametry związane ze wstawianiem obiektów. "Wstawiaj obiekty wyłącznie ortogonalnie" Doc-To-Help Standard Template Menu Opcje 27

28 Opcja ta nie dopuszcza ukośnych obiektów. Ikona Wymiary Pozwala wybrać różne opcje wymiarowania używane dla polecenia Wstaw > Wymiar Zakładka Wymiarowanie "Format tekstu" "Prefiks" i "Sufiks" dorzuca tekst, który będzie wyświetlany na początku lub na końcu wymiaru. "Format" funkcja ta dostępna jest tylko z poziomu schematu szaf "Dziesiętny": wymiar będzie liczbą dziesiętną, należy również podać dokładność, czyli ilość cyfr dla tego wymiaru. Notka: Mamy wymiar=89.76mm. Jeżeli dokładność będzie = 00, zostanie wyświetlony wymiar 89mm. Jeżeli dokładność będzie = 00.0, wymiar będzie wynosił 89.8mm. Jeżeli dokładność będzie = wymiar będzie wynosił 89.76mm. "Ułamkowy": opcja ta jest dostępna tylko dla cali (in). W tym przypadku wymiar może wynosić 1/8, 1/4, ½ cala. Notka: Mamy wymiar =89.70 cala. Jeżeli dokładność będzie = 01/2 zostanie wymiar 89 1/2 cala. Jeżeli dokładność będzie = 01/4 wymiar będzie wynosił 89 1/2 cala. Jeżeli dokładność będzie = 01/8 wymiar będzie wynosił 89 5/8 cala. "Jednostka" pozwala wybrać jednostkę pracy (mm, cm, in). "Tekst" "Tekst równoległy": tekst wymiarowy będzie wyświetlany równolegle do prostej wymiarowej. "Kąt": określa kąt tekstu w stosunku do prostej wymiarowej. Ta opcja nie jest aktywna, kiedy zaznaczona jest opcja "Tekst równoległy". "Format wymiaru" "Ortogonalny": opcja ta sprawia, że proste wymiarowe będą zawsze ortogonalne (0, 90, 180, 270 ). "Odnośnik": rysowane są proste pomocnicze dla wymiarowania Doc-To-Help Standard Template Menu Opcje 28

29 "Symbol" Można wybrać grafikę i rozmiar strzałek wymiarowych. Zakładka Wymiarowanie okręgów Tutaj określamy różne parametry dotyczące wymiarowania okręgów w zależności od średnicy lub promienia. "Prefiks Promienia" Dorzuca tekst, który będzie wyświetlany na początku wymiaru okręgu. "Rozmiar średnicy" Określa długość kreski, która podkreśla wymiar. Długość odnośnika Zakładka Właściwości tekstu wymiarowego Określamy właściwości tekstu wymiarowego takie jak : rozmiar, kąt, czcionka... Wybrać odpowiednie opcje Ikona Okablowanie SEE z modułem Synoptic "Wyświetl ostrzeżenie w przypadku, gdy, końce kabla posiadają różne lokalizacje" Opcja ta wyświetla komunikat, jeżeli żyły kabla są podpięte do dwóch aparatów należących do różnych lokalizacji "Ponownie podłącz automatycznie żyły podczas zamykania schematu" SEE z modułem Cabling Jeżeli zostanie zaznaczona odpowiednia opcja, przetwarzanie okablowania żył schematu jest uruchamiana automatycznie podczas zapisywania schematu. Parametry przetwarzania są to parametry definiowane przez polecenie Przetwarzanie > Zarządzanie układem połączeń "Odłącz żyły od usuniętych zacisków lub końcówek złącz" Doc-To-Help Standard Template Menu Opcje 29

30 SEE z modułem Cabling Polecenie Przetwarzanie > Zarządzanie układem połączeń > Aktualizacja pozwala zaktualizować okablowanie. Przy pomocy tej funkcji, jeżeli zostanie usunięty zacisk (lub końcówka złącza-pin), koniec żyły zostanie odłączony (w powietrzu), jeżeli opcja jest aktywna, jeżeli nie żyła (końcówka złącza-pin) zostanie podpięty do zacisku (końcówki złącza-pinu) rezerwowego. "Usuń automatycznie żyły i kable, jeżeli nie są podłączone" Jeżeli kabel z niepodłączonymi żyłami jest odpowiednio zdefiniowany w module Synoptyki, nie zostanie usunięty niezależnie od tego czy jest on podłączony czy nie. Jeżeli kabel nie jest zdefiniowany w Synoptyce, usunięcie go zostanie wykonane za pomocą następujących zasad: Kabel jednożyłowy: jeżeli żaden z końców jego żył nie jest podłączony zostanie usunięty kabel i żyła. Kabel wielożyłowy: usunięcie zależy od tego czy kabel posiada kod katalogowy czy nie. Bez kodu katalogowego, jedynie żyły z dwoma niepodłączonymi końcami zostaną usunięte a kabel zostanie zachowany. Kabel zostanie usunięty jedynie w przypadku, kiedy końce wszystkich jego żył nie zostaną podłączone. Z kodem katalogowym: żyły niepodłączone nie są usuwane i cały kabel zostaje zachowany. Notka: Ta opcja nie jest ważna dla listew i końcówek złączy-pinów jeżeli opcja "Odłącz żyły od usuniętych zacisków lub końcówek złącz" dialogu Opcje wstawiania ikona Okablowanie nie jest aktywna, ponieważ zacisk lub końcówka złącza-pinu są zamieniane w rezerwy a żyły nie są od nich odłączone. Ikona Okablowanie > Przykład 1: Rozważmy przypadek z zaciskami, jak poniżej : Wprowadzamy żyłę między zaciski przy pomocy polecenia Wstaw > Żyłę lub kabel Doc-To-Help Standard Template Menu Opcje 30

31 Kliknij na ikonę Wyświetl żyły Usuń zacisk 1 listwy X5 Aby zaktualizować okablowanie wybierz polecenie Przetwarzanie > Zarządzanie układem połączeń > Aktualizacja. Zaznacz lub odznacz opcję" Odłącz żyły od usuniętych zacisków lub końcówek złącz". Kliknij OK. Możliwe są dwa przypadki: Jeżeli opcja jest zaznaczona koniec żyły zostanie odłączony i zostanie to zilustrowane jak poniżej: zacisk w powietrzu W przypadku kiedy opcja jest odznaczona żyła zostanie podpięta do zacisku rezerwowego i zostanie to zilustrowane jak poniżej: zacisk przypisany do rezerwy Ikona Ogólne Edytor Szaf Tutaj definiujemy elementy do wyboru podczas operacji (kopiowania, usuwania,...) strefą. Opcja Automatyczne przypisanie kodu katalogowego do nowych symboli pozwala zachować kod katalogowy symbolu wcześniej wprowadzonego. Doc-To-Help Standard Template Menu Opcje 31

32 Jeżeli opcja jest zaznaczona, podczas wstawiania zacisku na schemat zostanie mu przypisany kod katalogowy symbolu ostatnio wstawionego. Jeżeli opcja nie jest zaznaczona, pole Kod katalogowy dialogu Właściwości CAE dla nowego symbolu zostanie pusta nie zostanie mu przypisany kod katalogowy symbolu ostatnio wstawionego. Jeżeli jednak symbol posiada kod katalogowy standardowy przypisany do symbolu, to ten kod ma pierwszeństwo. Wybierz odpowiednie elementy. Ikona Aparat Edytor Szaf Tutaj określamy różne parametry dotyczące aparatów. "Zezwól na wstawianie aparatów z różnych lokalizacji" Opcja ta pozwala na wprowadzenie do lokalizacji bieżącej, aparatu pochodzącego z innej lokalizacji. "Standardowy widok aparatu" W przypadku, kiedy kod katalogowy nie posiada przypisanego widoku aparatu, można określić standardowy widok. "Wygląd kursora" Opcja ta określa wygląd kursora podczas wstawiania aparatu. "Zwykły": podczas wstawiania, aparat nie jest widoczny na ekranie, tylko wyświetlony jest kursor myszy. "Obrys widoku aparatu": aparat przedstawiony jest za pomocą obrysu. "Widok aparatu": aparat przedstawiony jest za pomocą widoku aparatu (widok z przodu). Parametry opcji Dostosuj Za pomocą tego polecenia tworzymy skróty klawiatury, przystosowujemy menu i paski narzędzi do własnych potrzeb. Doc-To-Help Standard Template Menu Opcje 32

33 Do polecenia tego przechodzimy klikając prawym klawiszem myszy na pasek menu głównego. Menu główne: Menu kontekstowe: Opcje > Dostosuj Dostosuj Zakładki Paski narzędzi i Polecenia Zakładki te pozwalają na dostosowanie pasków narzędzi i wybrania różnych opcji ich wyświetlania. Opcje wyświetlania "Opisy przycisków" Kiedy ustawimy kursor na ikonie, pod spodem zostanie wyświetlony opis polecenia. "Płaskie przyciski" Opcja ta likwiduje efekt wypukłości ikon. "Kolorowe przyciski" Jeżeli opcja nie jest zaznaczona ikony są czarno-białe. "Wyświetl zakładki" Ta opcja jest praktyczna, jeżeli mamy otwartych kilka plików. Pozwala na szybkie przechodzenie pomiędzy nimi. Zakładki występują na dole ekranu. Aby uaktywnić jakiś plik należy kliknąć w odpowiednią zakładkę. Tworzenie paska narzędziowego Kliknąć na zakładkę "Paski narzędzi" Doc-To-Help Standard Template Menu Opcje 33

34 Wskazać "Nowy" Wprowadzić nazwę nowego paska Kliknąć OK Na górze z lewej strony wyświetli się pusty pasek Kliknąć na zakładkę "Polecenia" W oknie "Kategorie" wskazać polecenie Następnie w oknie "Polecenia" wskazać odpowiednią ikonę Wskazać ją lewym przyciskiem myszy i przenieść za pomocą tego przycisku do nowo utworzonego paska Ponowić operacje dla następnych poleceń. Notka 1: Aby poznać działanie ikony, wskazać ją, a na dole okna ukaże się opis do niej lub ustawić kursor na niej a ukaże się podpis. Notka 2: W celu usunięcia ikony z paska, należy wskazać ją na pasku i przenieść za pomocą lewego klawisza myszy z powrotem do okna, z którego ją pobrano. Notka 3: Aby zmienić nazwę paska, należy w polu "Nazwa paska narzędzi" wprowadzić nową nazwę. Notka 4: Aby usunąć cały pasek, należy użyć przycisku "Usuń". Tylko pasków dostarczonych standardowo nie można usunąć. Resetowanie paska narzędziowego Kilka pasków narzędziowych jest dostarczonych wraz z programem, tych nie można usunąć. Natomiast można je modyfikować poprzez dodawanie lub usuwanie ikon. Po modyfikacjach, jeżeli będziemy chcieli przywrócić standardowe ustawienia, należy użyć przycisku Zresetuj Makra Makra można dodać do paska narzędzi w formie ikon. W paskach narzędzi zaznaczyć opcję Makra Doc-To-Help Standard Template Menu Opcje 34

35 Lewym przyciskiem myszy przesunąć makro do paska narzędziowego Wyświetli się okno Wskazać formę wyświetlania Wybrać grafikę ikony Kliknąć Zastosuj. Dodanie makra do menu Makra mogą być dorzucane do podmenu polecenia Narzędzia > Makro Wybierz Opcje > Dostosuj Kliknąć na zakładkę "Polecenia" Wskazać "Makra" w polu "Kategorie" Wykonać dwuklik w Check box makra Kliknąć OK Dodanie makra do menu > Przykład Wybierz opcję Opcje > Dostosuj Kliknąć na zakładkę "Polecenia" Wybierz "Dostępne makra" w polu "Kategorie" Zaznacz makro w polu Polecenia Wybierz Narzędzia > Makro >... Zakładka Polecenia Ta zakładka powala wybrać różne ikony skrótów poleceń programu. Zakładka Klawiatura Ta zakładka pozwala na przypisywanie lub usuwanie skrótów klawiatury do poleceń menu. Kliknąć na zakładkę "Klawiatura". Wskazać menu w polu "Kategorie" Doc-To-Help Standard Template Menu Opcje 35

36 Wskazać menu w polu "Kategorie" Wybrać polecenie W polu "Nowy skrót" wprowadzić skrót klawiatury. Kliknąć "Przypisz". Zaznaczyć w polu "Aktualnie zdefiniowane przyciski". Notka 1: Do polecenia można przypisać kilka skrótów klawiatury, ale zaznaczyć w polu "Aktualnie zdefiniowane przyciski" można tylko jeden. Notka 2: Aby usunąć skrót, w polu "Aktualnie zdefiniowane przyciski" odznaczyć go, a następnie kliknąć "Usuń". Notka 3: Przycisk <Zresetuj> pozwala usunąć wszystkie skróty klawiatury i przywrócić standardowe. Zakładka Widoczność W zakładce tej możemy włączać lub wyłączać każde polecenie menu. Wskazać zakładkę "Widoczność". W polu "Kategorie" wybrać menu W polu "Polecenia" włączyć lub wyłączyć odpowiednie polecenie. Kliknąć OK. Zakładka Narzędzia Edytor Schematów Ta zakładka pozwala wykonać podłączenia do programów zewnętrznych przy pomocy polecenia Narzędzia > Inny >... Tworzenie podłączenia do zewnętrznego programu Kliknąć "Nowy" Doc-To-Help Standard Template Menu Opcje 36

37 Wprowadzić nazwę Zaznaczyć opcję "Dodaj polecenia do podmenu Inne..." Kliknąć na i wybrać plik wykonawczy (.Exe) zewnętrznej aplikacji Wprowadzić katalog startowy (standardowo, katalog instalacyjny lub użytkownika w polu "Uruchom w katalogu:" Ewentualnie przypisać klawisz skrótu w polu "Klawisz skrótu" W polu "Okno" określić rozmiar okna uruchamiania aplikacji. Kliknąć OK. Notka: Aby uniknąć wprowadzania ścieżek dostępu, należy użyć następujących zmiennych: "&PROJECT_PATH&": kompletna ścieżka do projektu. "&USER_PATH&": kompletna ścieżka użytkownika. "&PROJECT_NAME&": nazwa projektu. "&SEE_SOFT&": ścieżka do katalogu See_Soft. "&ROOT_ENV&": ścieżka do katalogu, gdzie znajduje się środowisko. "&ROOT_PROJECT&": ścieżka do katalogu zawierającego projekty. "&PROJECT_ENV_PATH&": ścieżka do środowiska używanego do bieżącego projektu. "&PROJECT_ENV_NAME&": nazwa środowiska używanego w bieżącym projekcie. Tworzenie podłączenia do zewnętrznego programu > Przykład Doc-To-Help Standard Template Menu Opcje 37

38 Parametry obszaru roboczego Importuj Pozwala uaktywnić standardową konfigurację (zespół parametrów wszystkich zakładek polecenia Opcje > Dostosuj) uprzednio zapisaną w aktywnym edytorze. Doc-To-Help Standard Template Menu Opcje 38

39 Standardowa konfiguracja jest zapisana w podkatalogu instalacyjnym See Electrical Expert V4\SEE_USER\. Zawiera pliki z rozszerzeniem swsxml. Kliknąć przycisk Importuj Wyświetli się okno Import parametrów obszaru roboczego W polu Nazwa pliku, wybierz przycisk. Wyświetli się okno Otwieranie podkatalog \SEE_USER. Wybierz plik z rozszerzeniem.sws lub swsxml i kliknij Otwórz lub Wykonaj dwuklik na wybranym pliku Pełna ścieżka do wybranego pliku zostaje automatycznie wprowadzona w polu Nazwa pliku w oknie Import parametrów obszaru roboczego. Kliknij przycisk Importuj Eksportuj Pozwala na zapis zespołu parametrów (wszystkich zakładek) polecenia Opcje > Dostosuj dla aktywnego edytora. Dostosuj swoje parametry. Kliknij przycisk Eksportuj Wyświetli się okno Eksport parametrów obszaru roboczego. W polu Nazwa pliku, wprowadź nazwę pliku. Aby zapisać bieżący zestaw parametrów konfiguracyjnych dla wszystkich modułów, należy pozostawić zaznaczoną opcję Eksportuj wszystkie parametry obszaru roboczego lub Aby zapisać bieżący zestaw parametrów w konfiguracji dla danego modułu(ów) należy zaznaczyć odpowiednie moduły a następnie zaznaczyć opcję Eksportuj wybrane parametry obszaru roboczego Kliknij przycisk Eksportuj. Wygenerowany plik jest domyślnie zapisywany w podkatalogu SEE_USER (zalecane) katalogu instalacyjnego oprogramowania. Doc-To-Help Standard Template Menu Opcje 39

40 Notka: Jeśli chcesz zapisać plik w katalogu innym niż domyślny, należy w oknie Eksport parametrów obszaru roboczego zmienić ścieżkę. W polu Nazwa pliku, wybierz przycisk. Wyświetli się okno Zapisywanie jako. Wybierz żądaną ścieżkę do folderu. W przypadku zmiany nazwy pliku, wprowadź nową w oknie Eksport parametrów obszaru roboczego. Kliknij Zapisz. Pełna ścieżka do wybranego pliku zostaje automatycznie wprowadzona w polu Nazwa pliku w oknie Eksport parametrów obszaru roboczego. Klikknij przycisk Eksportuj. Plik zostanie zapisany w wybranym katalogu. Notka: Zapisaną konfigurację można aktywować, importując zapisane pliki z rozszerzeniem swsxml. Doc-To-Help Standard Template Menu Opcje 40
