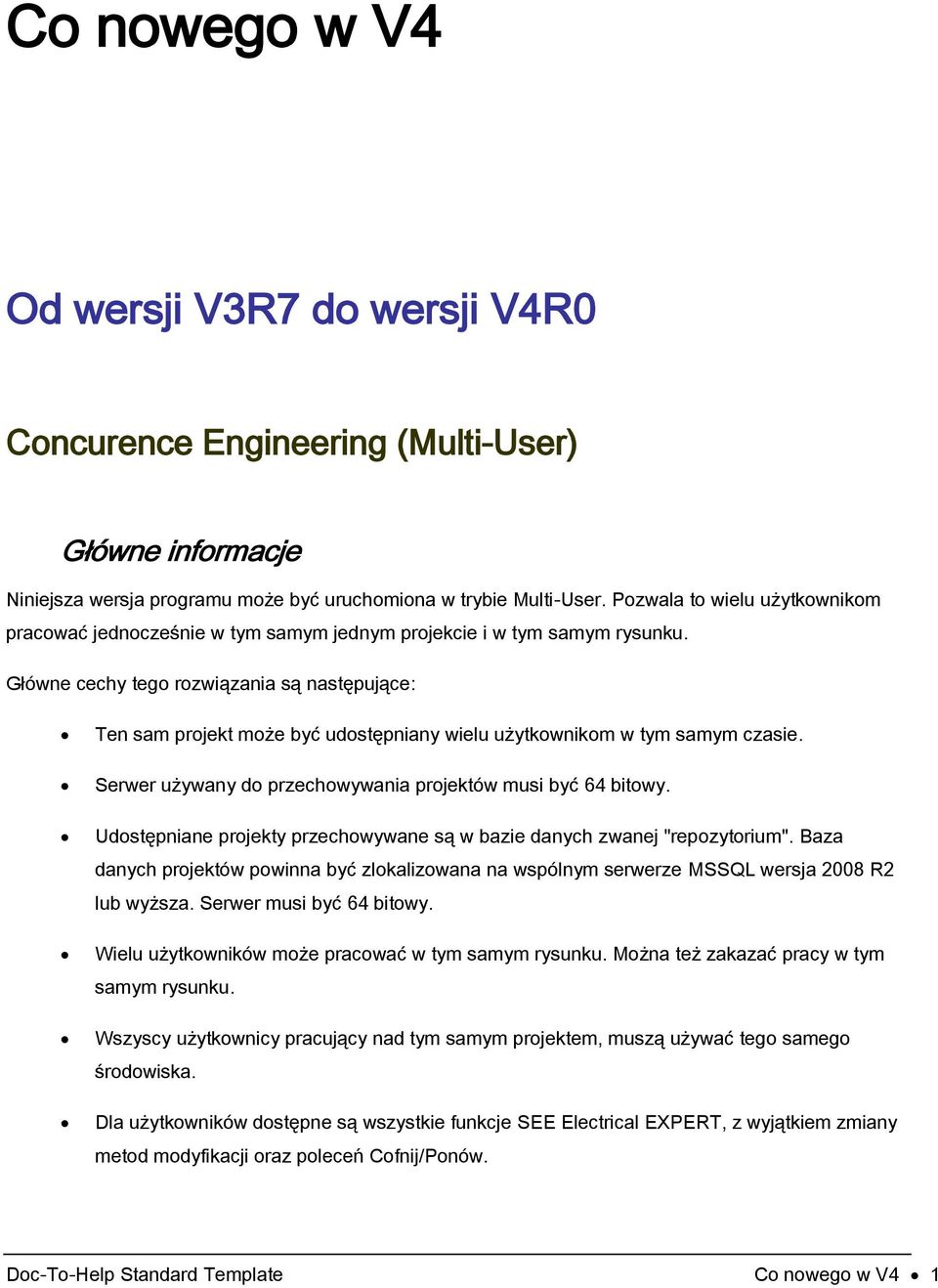

1 Co nowego w V4 Od wersji V3R7 do wersji V4R0 Concurence Engineering (Multi-User) Główne informacje Niniejsza wersja programu może być uruchomiona w trybie Multi-User. Pozwala to wielu użytkownikom pracować jednocześnie w tym samym jednym projekcie i w tym samym rysunku. Główne cechy tego rozwiązania są następujące: Ten sam projekt może być udostępniany wielu użytkownikom w tym samym czasie. Serwer używany do przechowywania projektów musi być 64 bitowy. Udostępniane projekty przechowywane są w bazie danych zwanej "repozytorium". Baza danych projektów powinna być zlokalizowana na wspólnym serwerze MSSQL wersja 2008 R2 lub wyższa. Serwer musi być 64 bitowy. Wielu użytkowników może pracować w tym samym rysunku. Można też zakazać pracy w tym samym rysunku. Wszyscy użytkownicy pracujący nad tym samym projektem, muszą używać tego samego środowiska. Dla użytkowników dostępne są wszystkie funkcje SEE Electrical EXPERT, z wyjątkiem zmiany metod modyfikacji oraz poleceń Cofnij/Ponów. Doc-To-Help Standard Template Co nowego w V4 1

2 Użytkownicy mogą się komunikować pomiędzy sobą, przy pomocy komunikatora (Skype) i poprzez pocztę . Ten tryb pracy jest dostępny po zakupie modułu Multi-User i wymaga odpowiedniego przeprogramowania klucza zabezpieczającego program. Funkcje Eksplorator użytkowników Polecenie Widok > Eksplorator użytkowników pozwala wyświetlić listę użytkowników programu, którym udostępniono projekt. Wyświetlone są wszystkie zmiany wprowadzone przez użytkowników. Dostępny jest także nowy pasek narzędzi Współpraca. Możliwość udostępniania tego samego rysunku Aby włączyć / wyłączyć opcję udostępniania tego samego rysunku, należy uruchomić odpowiedni program do konfigurowania pracy. Kliknąć Start / Wszystkie programy / IGE+XAO / Konfiguracja SEE Electrical EXPERT / Multi-user / Komunikacja i zaznaczyć odpowiednią opcję. Jeśli opcja udostępniania schematu jest włączona, to wielu użytkowników może pracować w tym samym rysunku. Rysunek będzie zawierał wszystkie zmiany. Otwieranie rysunku w trybie tylko do odczytu Jeśli opcja opisana wyżej jest odznaczona, to użytkownicy pracujący na tym samym projekcie nie mogą pracować w tym samym momencie na tym samym rysunku. Oznacza to, że użytkownik może otworzyć ten sam rysunek w trybie tylko do odczytu, bez możliwości wprowadzania zmian. Zasada ta obowiązuje dla wszystkich edytorów. Oznaczanie udostępnianych rysunków w eksploratorze schematów W eksploratorze schematów, tytuły otwartych rysunków są oznaczone kolorem niebieskim. Tytuły rysunków otwartych przez innych użytkowników oznaczone są kolorem czerwonym. Parametry komunikacji Aby ustalić parametry komunikacji pomiędzy użytkownikami, należy uruchomić odpowiedni program do konfigurowania pracy. Kliknąć Start / Wszystkie programy / IGE+XAO / Konfiguracja SEE Electrical EXPERT / Multi-user / Komunikacja / Komunikator i wybrać program Skype. Właściwości projektu i repozytorium Tworzenie repozytorium

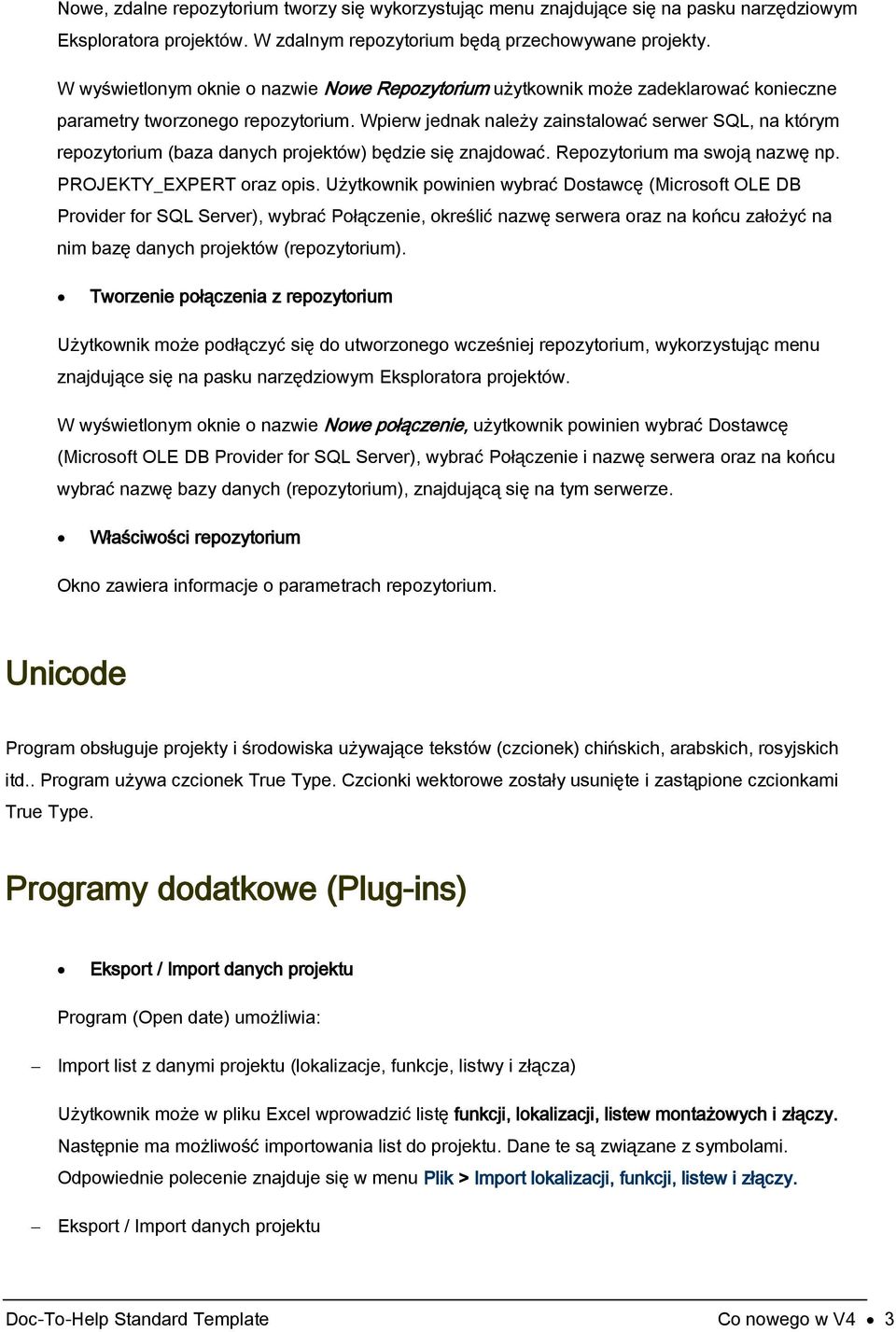

3 Nowe, zdalne repozytorium tworzy się wykorzystując menu znajdujące się na pasku narzędziowym Eksploratora projektów. W zdalnym repozytorium będą przechowywane projekty. W wyświetlonym oknie o nazwie Nowe Repozytorium użytkownik może zadeklarować konieczne parametry tworzonego repozytorium. Wpierw jednak należy zainstalować serwer SQL, na którym repozytorium (baza danych projektów) będzie się znajdować. Repozytorium ma swoją nazwę np. PROJEKTY_EXPERT oraz opis. Użytkownik powinien wybrać Dostawcę (Microsoft OLE DB Provider for SQL Server), wybrać Połączenie, określić nazwę serwera oraz na końcu założyć na nim bazę danych projektów (repozytorium). Tworzenie połączenia z repozytorium Użytkownik może podłączyć się do utworzonego wcześniej repozytorium, wykorzystując menu znajdujące się na pasku narzędziowym Eksploratora projektów. W wyświetlonym oknie o nazwie Nowe połączenie, użytkownik powinien wybrać Dostawcę (Microsoft OLE DB Provider for SQL Server), wybrać Połączenie i nazwę serwera oraz na końcu wybrać nazwę bazy danych (repozytorium), znajdującą się na tym serwerze. Właściwości repozytorium Okno zawiera informacje o parametrach repozytorium. Unicode Program obsługuje projekty i środowiska używające tekstów (czcionek) chińskich, arabskich, rosyjskich itd.. Program używa czcionek True Type. Czcionki wektorowe zostały usunięte i zastąpione czcionkami True Type. Programy dodatkowe (Plug-ins) Eksport / Import danych projektu Program (Open date) umożliwia: Import list z danymi projektu (lokalizacje, funkcje, listwy i złącza) Użytkownik może w pliku Excel wprowadzić listę funkcji, lokalizacji, listew montażowych i złączy. Następnie ma możliwość importowania list do projektu. Dane te są związane z symbolami. Odpowiednie polecenie znajduje się w menu Plik > Import lokalizacji, funkcji, listew i złączy. Eksport / Import danych projektu Doc-To-Help Standard Template Co nowego w V4 3

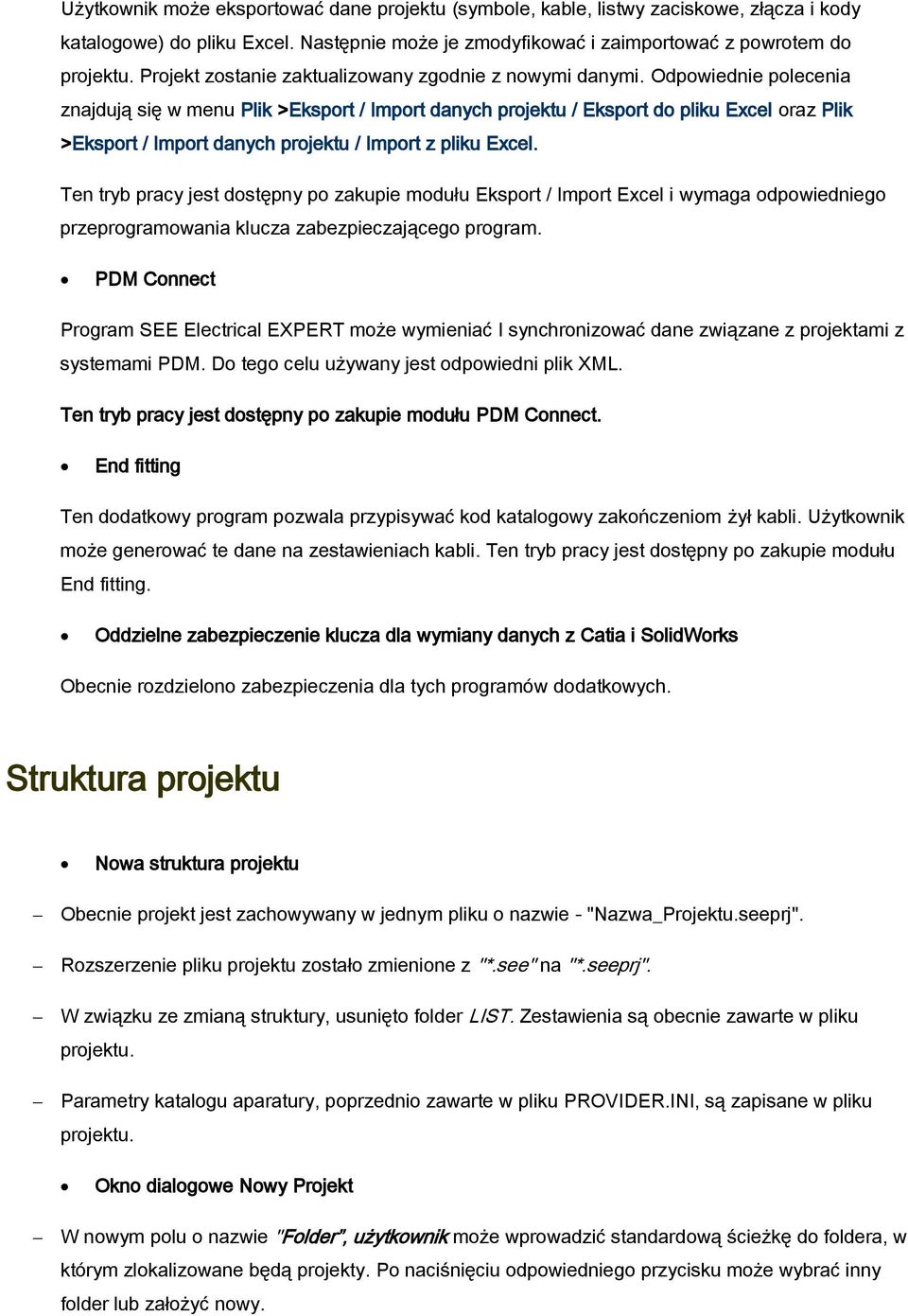

4 Użytkownik może eksportować dane projektu (symbole, kable, listwy zaciskowe, złącza i kody katalogowe) do pliku Excel. Następnie może je zmodyfikować i zaimportować z powrotem do projektu. Projekt zostanie zaktualizowany zgodnie z nowymi danymi. Odpowiednie polecenia znajdują się w menu Plik >Eksport / Import danych projektu / Eksport do pliku Excel oraz Plik >Eksport / Import danych projektu / Import z pliku Excel. Ten tryb pracy jest dostępny po zakupie modułu Eksport / Import Excel i wymaga odpowiedniego przeprogramowania klucza zabezpieczającego program. PDM Connect Program SEE Electrical EXPERT może wymieniać I synchronizować dane związane z projektami z systemami PDM. Do tego celu używany jest odpowiedni plik XML. Ten tryb pracy jest dostępny po zakupie modułu PDM Connect. End fitting Ten dodatkowy program pozwala przypisywać kod katalogowy zakończeniom żył kabli. Użytkownik może generować te dane na zestawieniach kabli. Ten tryb pracy jest dostępny po zakupie modułu End fitting. Oddzielne zabezpieczenie klucza dla wymiany danych z Catia i SolidWorks Obecnie rozdzielono zabezpieczenia dla tych programów dodatkowych. Struktura projektu Nowa struktura projektu Obecnie projekt jest zachowywany w jednym pliku o nazwie - "Nazwa_Projektu.seeprj". Rozszerzenie pliku projektu zostało zmienione z "*.see" na "*.seeprj". W związku ze zmianą struktury, usunięto folder LIST. Zestawienia są obecnie zawarte w pliku projektu. Parametry katalogu aparatury, poprzednio zawarte w pliku PROVIDER.INI, są zapisane w pliku projektu. Okno dialogowe Nowy Projekt W nowym polu o nazwie "Folder, użytkownik może wprowadzić standardową ścieżkę do foldera, w którym zlokalizowane będą projekty. Po naciśnięciu odpowiedniego przycisku może wybrać inny folder lub założyć nowy.

5 Naciśnięcie przycisku Właściwości wywołuje nowe okno o nazwie Właściwości. To okno dialogowe zastępuje pozwala na określenie parametrów projektu i zabezpieczeń. Sekcja Zestawienia, znajdująca się na dole zakładki Parametry, umożliwia zadeklarowanie miejsca przechowywania zestawień materiałowych oraz sposobu połączenia z zewnętrzną bazą danych dla zestawień. Standardowo zestawienia przechowywane są w pliku projektu. Parametrów tych nie można zmienić po założeniu projektu. Właściwości projektu Nowe okno dialogowe przejęło informacje z wielu różnych dialogów, aby wyświetlić właściwości projektu w jednym miejscu. Okno dialogowe Właściwości zawiera zakładki Ogólne, Parametry, Środowisko, Statystyka, Podsumowanie i Zabezpieczenie. Użytkownik może sprawdzić informacje związane z projektem oraz zmienić niektóre parametry. Zakładka Ogólne zawiera główne informacje o projekcie. Użytkownik może oczyścić projekt, zmienić i aktualizować środowisko. Zakładka Parametry pozwala zmieniać istotne parametry, zadeklarowane podczas zakładania projektu. Zakładka Środowisko umożliwia sprawdzenie właściwości środowiska związanego z bieżącym projektem. Zakładka Statystyka zawiera informacje statystyczne o liczbie użytych w projekcie elementów. Zakładka Podsumowanie umożliwia wprowadzenie lub zmianę głównych informacji związanych z projektem. Zakładka Zabezpieczenie pozwala włączyć/wyłączyć hasła zabezpieczające projekt przed otwarciem. Edytor schematów Nowe Polecenia Zapisz projekt jako szablon Polecenie Plik > Zapisz projekt jako szablon umożliwia utworzenie projektu szablonowego. De facto szablonem staje się bieżący projekt. Przy zakładaniu kolejnego projektu użytkownik będzie mógł Doc-To-Help Standard Template Co nowego w V4 5

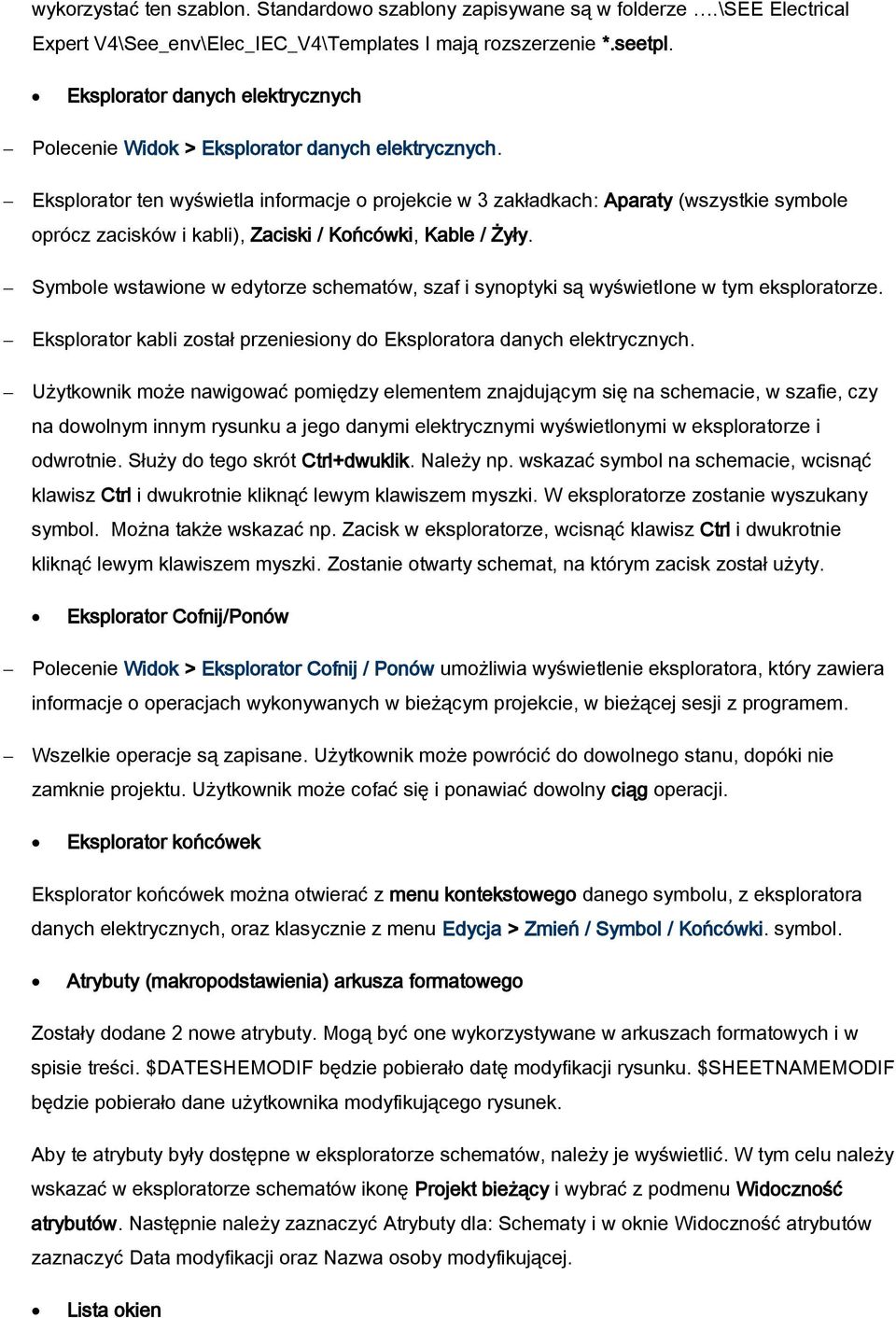

6 wykorzystać ten szablon. Standardowo szablony zapisywane są w folderze.\see Electrical Expert V4\See_env\Elec_IEC_V4\Templates I mają rozszerzenie *.seetpl. Eksplorator danych elektrycznych Polecenie Widok > Eksplorator danych elektrycznych. Eksplorator ten wyświetla informacje o projekcie w 3 zakładkach: Aparaty (wszystkie symbole oprócz zacisków i kabli), Zaciski / Końcówki, Kable / Żyły. Symbole wstawione w edytorze schematów, szaf i synoptyki są wyświetlone w tym eksploratorze. Eksplorator kabli został przeniesiony do Eksploratora danych elektrycznych. Użytkownik może nawigować pomiędzy elementem znajdującym się na schemacie, w szafie, czy na dowolnym innym rysunku a jego danymi elektrycznymi wyświetlonymi w eksploratorze i odwrotnie. Służy do tego skrót Ctrl+dwuklik. Należy np. wskazać symbol na schemacie, wcisnąć klawisz Ctrl i dwukrotnie kliknąć lewym klawiszem myszki. W eksploratorze zostanie wyszukany symbol. Można także wskazać np. Zacisk w eksploratorze, wcisnąć klawisz Ctrl i dwukrotnie kliknąć lewym klawiszem myszki. Zostanie otwarty schemat, na którym zacisk został użyty. Eksplorator Cofnij/Ponów Polecenie Widok > Eksplorator Cofnij / Ponów umożliwia wyświetlenie eksploratora, który zawiera informacje o operacjach wykonywanych w bieżącym projekcie, w bieżącej sesji z programem. Wszelkie operacje są zapisane. Użytkownik może powrócić do dowolnego stanu, dopóki nie zamknie projektu. Użytkownik może cofać się i ponawiać dowolny ciąg operacji. Eksplorator końcówek Eksplorator końcówek można otwierać z menu kontekstowego danego symbolu, z eksploratora danych elektrycznych, oraz klasycznie z menu Edycja > Zmień / Symbol / Końcówki. symbol. Atrybuty (makropodstawienia) arkusza formatowego Zostały dodane 2 nowe atrybuty. Mogą być one wykorzystywane w arkuszach formatowych i w spisie treści. $DATESHEMODIF będzie pobierało datę modyfikacji rysunku. $SHEETNAMEMODIF będzie pobierało dane użytkownika modyfikującego rysunek. Aby te atrybuty były dostępne w eksploratorze schematów, należy je wyświetlić. W tym celu należy wskazać w eksploratorze schematów ikonę Projekt bieżący i wybrać z podmenu Widoczność atrybutów. Następnie należy zaznaczyć Atrybuty dla: Schematy i w oknie Widoczność atrybutów zaznaczyć Data modyfikacji oraz Nazwa osoby modyfikującej. Lista okien

7 Menu Okno > Lista okien pozwala uaktywniać / zamykać otwarte rysunki. Usprawnienia Zamiana symbolu na inny Polecenie Zmień > Zastąp innym symbolem dostępne w menu kontekstowym dla symboli, pozwala podmienić symbol na inny. Symbol musi mieć taka samą ilość końcówek, taką samą cechę. Dla zestyków polecenie zezwala na podmianę styku ZZ na ZR, pod warunkiem, że kod katalogowy na to pozwala (czyli, że jest wolny styk ZR). Wklej specjalnie W eksploratorze schematów poprawiono polecenie Wklej specjalnie, dostępne w menu kontekstowym po wybraniu schematu do kopiowania. Okno dialogowe Parametry kopiowania, w którym użytkownik może deklarować sposób kopiowania schematu, ukazuje się tylko raz, przed rozpoczęciem procesu kopiowania. Polecenie umożliwia także zmianę nazwy funkcji dla kabli. Ostatnio otwarte Polecenie Plik > Ostatnio otwarte pozwala wyświetlić 4 ostatnio otwarte rysunki w bieżącym projekcie (schematy, zestawienia, listy) lub środowisku (arkusze formatowe, rysunki parametryczne) oraz 3 ostatnio otwarte projekty. Ostatnio otwarte symbole Polecenie Plik > Ostatnio otwarte symbole pozwala wyświetlić 4 ostatnio otwarte symbole lub widoki aparatów. Symetria symboli Użytkownik może obecnie uzyskać symetrię poziomą lub pionową zaznaczonego symbol. Należy wskazać symbol i z menu kontekstowego wybrać Zmień > Symetria pozioma lub pionowa. Końcówki symbolu są zamieniane. Atrybuty symbolu także są zamieniane. Ewentualne adresy krosowe pozostają. Symetria konektorów Wtyczka i gniazdo, które razem tworzą konektor, są traktowane jak jeden symbol. Nazwa lokalizacji Obecnie nazwa lokalizacji może liczyć maksymalnie 20 znaków. Opis lokalizacji może natomiast liczyć ponad 100 znaków. Doc-To-Help Standard Template Co nowego w V4 7

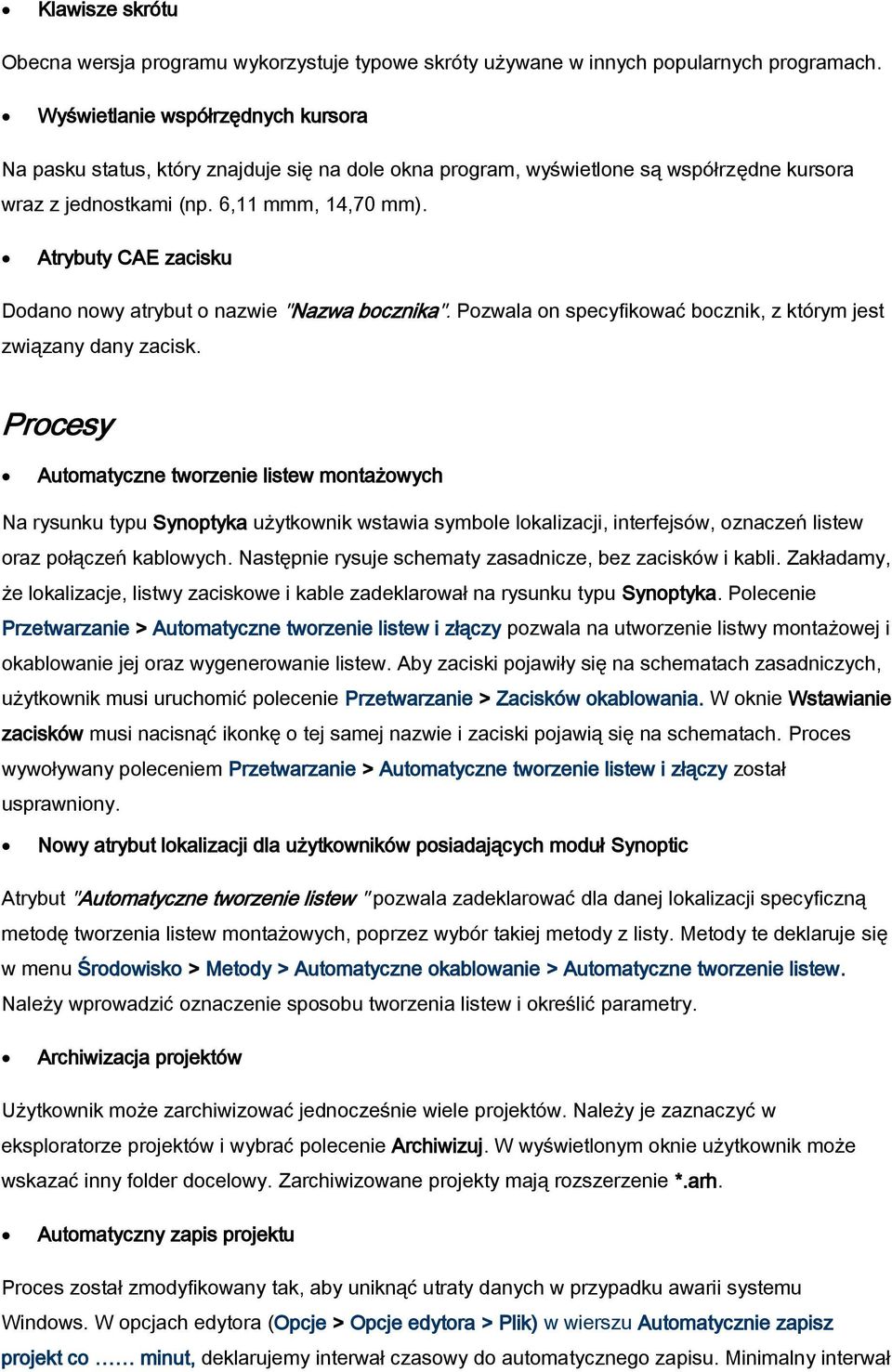

8 Klawisze skrótu Obecna wersja programu wykorzystuje typowe skróty używane w innych popularnych programach. Wyświetlanie współrzędnych kursora Na pasku status, który znajduje się na dole okna program, wyświetlone są współrzędne kursora wraz z jednostkami (np. 6,11 mmm, 14,70 mm). Atrybuty CAE zacisku Dodano nowy atrybut o nazwie "Nazwa bocznika". Pozwala on specyfikować bocznik, z którym jest związany dany zacisk. Procesy Automatyczne tworzenie listew montażowych Na rysunku typu Synoptyka użytkownik wstawia symbole lokalizacji, interfejsów, oznaczeń listew oraz połączeń kablowych. Następnie rysuje schematy zasadnicze, bez zacisków i kabli. Zakładamy, że lokalizacje, listwy zaciskowe i kable zadeklarował na rysunku typu Synoptyka. Polecenie Przetwarzanie > Automatyczne tworzenie listew i złączy pozwala na utworzenie listwy montażowej i okablowanie jej oraz wygenerowanie listew. Aby zaciski pojawiły się na schematach zasadniczych, użytkownik musi uruchomić polecenie Przetwarzanie > Zacisków okablowania. W oknie Wstawianie zacisków musi nacisnąć ikonkę o tej samej nazwie i zaciski pojawią się na schematach. Proces wywoływany poleceniem Przetwarzanie > Automatyczne tworzenie listew i złączy został usprawniony. Nowy atrybut lokalizacji dla użytkowników posiadających moduł Synoptic Atrybut "Automatyczne tworzenie listew " pozwala zadeklarować dla danej lokalizacji specyficzną metodę tworzenia listew montażowych, poprzez wybór takiej metody z listy. Metody te deklaruje się w menu Środowisko > Metody > Automatyczne okablowanie > Automatyczne tworzenie listew. Należy wprowadzić oznaczenie sposobu tworzenia listew i określić parametry. Archiwizacja projektów Użytkownik może zarchiwizować jednocześnie wiele projektów. Należy je zaznaczyć w eksploratorze projektów i wybrać polecenie Archiwizuj. W wyświetlonym oknie użytkownik może wskazać inny folder docelowy. Zarchiwizowane projekty mają rozszerzenie *.arh. Automatyczny zapis projektu Proces został zmodyfikowany tak, aby uniknąć utraty danych w przypadku awarii systemu Windows. W opcjach edytora (Opcje > Opcje edytora > Plik) w wierszu Automatycznie zapisz projekt co minut, deklarujemy interwał czasowy do automatycznego zapisu. Minimalny interwał

9 wynosi 5 minut. Po upłynięciu zadeklarowanego czasu nie jest zapisywany projekt, lecz tworzony jest plik tymczasowy. Projekt pozostaje bez zmian, dopóki nie zapiszemy go ręcznie (Ctrl+S) lub nie zamkniemy projektu. Natomiast w przypadku awarii systemu, projekt zostanie odtworzony z pliku tymczasowego, po uruchomieniu SEE Electrical EXPERT. Automatyczna generacja plików W opcjach edytora (Opcje > Opcje edytora > Plik > Generowanie automatyczne) została dodana nowa opcja "Eksport danych dla programu SEE Electrical Harness PLM podczas zamykania projektu". Opcja umożliwia automatyczne generowanie pliku XML, zawierające dane służące do aktualizacji danych w bazie programu SEE Electrical Harness PLM. Deklarowanie listew w interfejsie Projektując synoptykę, wstawiamy lokalizacje, interfejsy, listwy oraz połączenia kablowe. Obecnie, jeśli użytkownik deklaruje listwy, które powinny być w interfejsie, to może to zrobić w jednym oknie dialogowym o nazwie Wybór listwy / złącza. Po otwarciu rysunku typu Synoptyka, po wstawieniu lokalizacji i interfejsu, należy wybrać polecenie Wstaw > Listwy lub złącza i wskazać interfejs. Ukaże się okno, w którym należy nacisnąć przycisk Uruchom. Użytkownik ma do dyspozycji polecenia Nowa listwa, Nowe złącze oraz Otwórz Eksplorator. Użytkownik może zadeklarować wiele listew i złączy. Translation Moduł do prowadzenia tłumaczeń został przebudowany. (Przetwarzanie > Tłumaczenie) - Dodano możliwość testowania tłumaczeń. Należy nacisnąć przycisk Testuj. W wyświetlonym oknie wybrać język źródłowy i docelowy, wpisać wyrażenie do przetłumaczenia i nacisnąć przycisk Testuj. Przed uruchomieniem tłumaczenia można wykryć słowa wstawione w projekcie, a niemające odpowiednika w słowniku. Po pierwsze należy wybrać język źródłowy w wierszu Z języka, oraz język docelowy w wierszu Na język. Następnie nacisnąć przycisk Analizuj. W oknie Lista nieprzetłumaczonych wyrażeń zostaną wylistowane wszystkie wyrażenia w języku źródłowym, które nie znajdują się w słowniku. Użytkownik może wprowadzić tłumaczenia do słownika bezpośrednio w tym oknie. W oknie dialogowym Parametry tłumaczenia użytkownik może zdefiniować specyficzne metody tłumaczenia, położenie tekstu tłumaczenia oraz czcionki. Modyfikacje menu programu Menu Edycja > Idź do zostało rozbudowane, równocześnie z odpowiadającym mu menu kontekstowym: Edycja > Idź do > Edytor schematów Doc-To-Help Standard Template Co nowego w V4 9

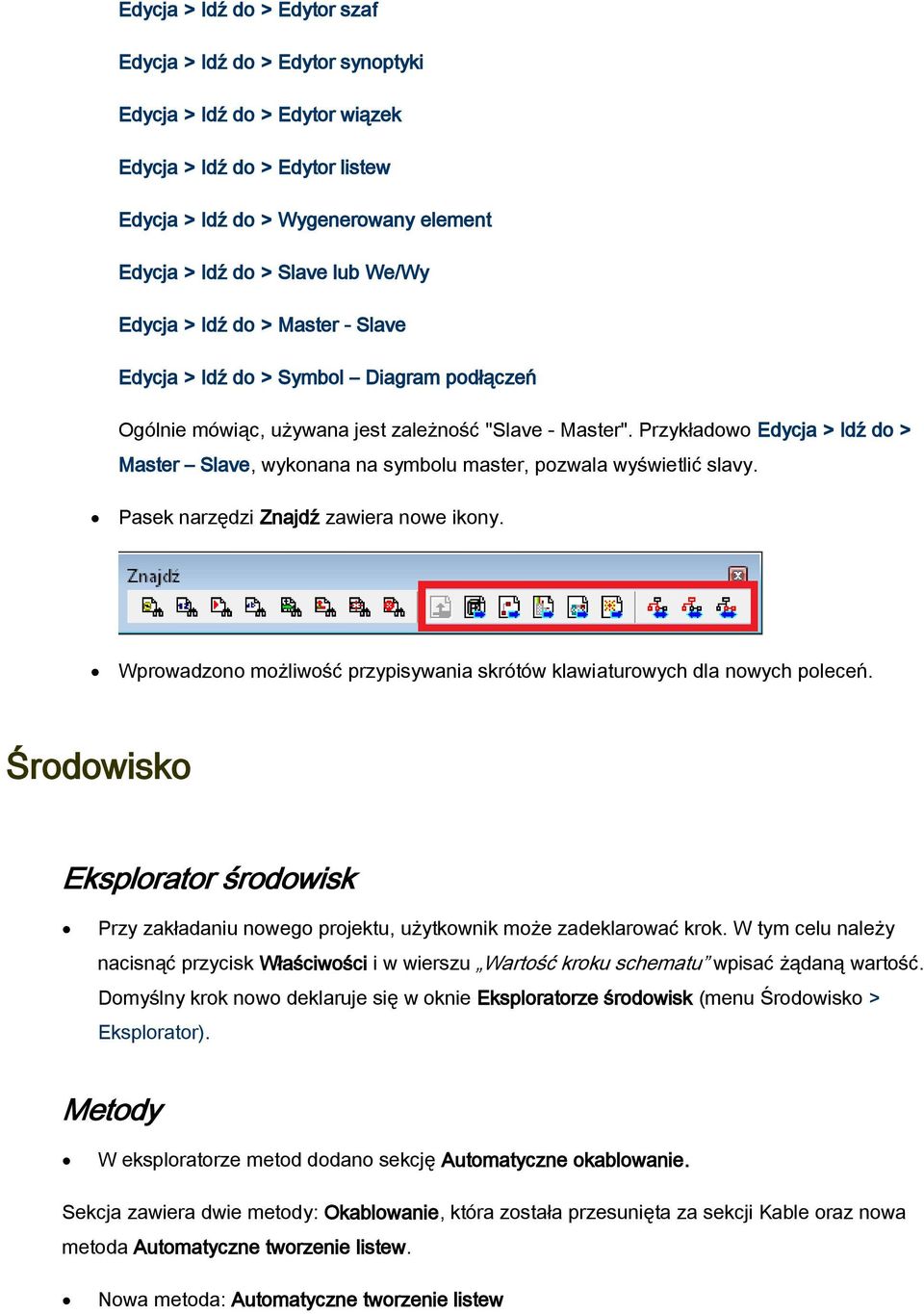

10 Edycja > Idź do > Edytor szaf Edycja > Idź do > Edytor synoptyki Edycja > Idź do > Edytor wiązek Edycja > Idź do > Edytor listew Edycja > Idź do > Wygenerowany element Edycja > Idź do > Slave lub We/Wy Edycja > Idź do > Master - Slave Edycja > Idź do > Symbol Diagram podłączeń Ogólnie mówiąc, używana jest zależność "Slave - Master". Przykładowo Edycja > Idź do > Master Slave, wykonana na symbolu master, pozwala wyświetlić slavy. Pasek narzędzi Znajdź zawiera nowe ikony. Wprowadzono możliwość przypisywania skrótów klawiaturowych dla nowych poleceń. Środowisko Eksplorator środowisk Przy zakładaniu nowego projektu, użytkownik może zadeklarować krok. W tym celu należy nacisnąć przycisk Właściwości i w wierszu Wartość kroku schematu wpisać żądaną wartość. Domyślny krok nowo deklaruje się w oknie Eksploratorze środowisk (menu Środowisko > Eksplorator). Metody W eksploratorze metod dodano sekcję Automatyczne okablowanie. Sekcja zawiera dwie metody: Okablowanie, która została przesunięta za sekcji Kable oraz nowa metoda Automatyczne tworzenie listew. Nowa metoda: Automatyczne tworzenie listew

11 W tej metodzie użytkownik może zdefiniować parametry automatycznej generacji listew montażowych. Metoda ta wpływa na działanie polecenia Przetwarzanie > Automatyczne tworzenie listew lub złączy. Nowa opcja: "Kabel bez kodu katalogowego Użytkownik może zadeklarować nowy typ kabli logicznych, dla których nie można będzie określić kodu katalogowego. Należy wybrać sekcję Kable i metodę Kable logiczne. Z kolei należy nacisnąć przycisk Nowy, wprowadzić nazwę nowego typu kabla (Rodzina: Niezdefiniowany) i zaznaczyć opcję Kabel bez kodu katalogowego. W tym oknie znajduje się także użyteczna opcja Kabel bez żył rezerwowych. Zaznaczenie tej opcji powoduje, że dobierany będzie tylko kod katalogowy kabla, który dokładnie spełnia warunki. Jeśli użytkownik np. zaznaczy jedną żyłę, to wyświetlone będą wyświetlone wyłącznie kable (przewody) jednożyłowe. Symbole / Widoki Końcówki symbolu czarnej skrzynki Standardowa wartość pola "Zachowaj powiązania" jest ustawiona na "Tak", dla nowo deklarowanej końcówki symbolu o cesze Czarna skrzynka. Nowy parametr dla końcówek symboli: "Podłączenie żył " Użytkownik może zadeklarować, czy dołączana do końcówki symbolu żyła kabla ma widzieć tę końcówkę, czy przez nią tylko przechodzić. Bloki Podczas wstawiania bloków, jeśli w projekcie istnieje symbol o innej definicji niż w bloku, to jest tworzony nowy symbol. Katalog internetowy W katalogu internetowym wprowadzono możliwość filtrowania. Przykładowo, użytkownik może w wierszu Klasa wybrać Wszystkie klasy, w wierszu Producent wprowadzić RELPOL i nacisnąć przycisk OK. Uwaga: Tylko jeśli użytkownik wprowadzi dane istniejące w katalogu, filtrowanie będzie wykonane. Słownik tłumaczeń Moduł Tłumaczenia został napisany na nowo. Edytor słownika jest aplikacją MDI, umożliwiającą otwieranie różnych słowników. Doc-To-Help Standard Template Co nowego w V4 11

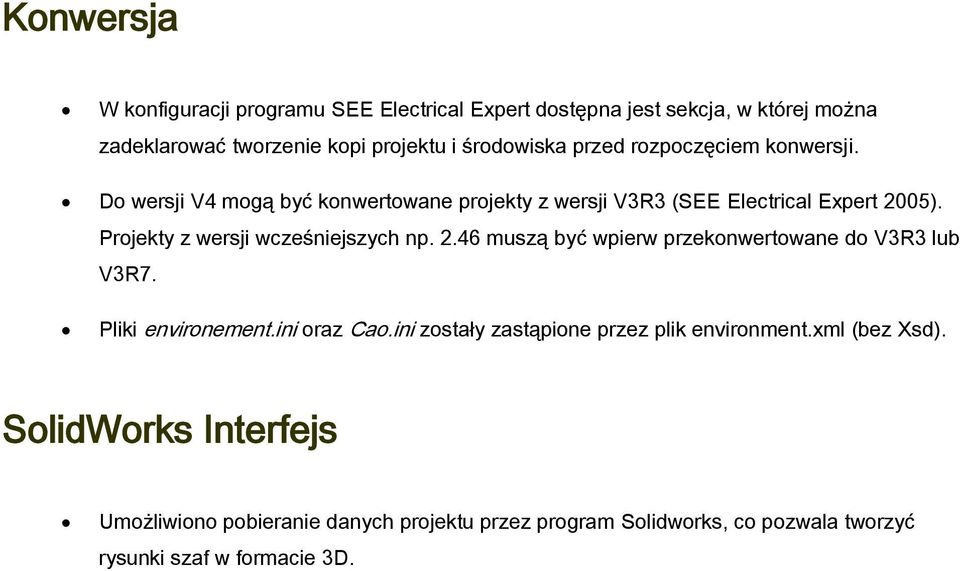

12 Konwersja W konfiguracji programu SEE Electrical Expert dostępna jest sekcja, w której można zadeklarować tworzenie kopi projektu i środowiska przed rozpoczęciem konwersji. Do wersji V4 mogą być konwertowane projekty z wersji V3R3 (SEE Electrical Expert 2005). Projekty z wersji wcześniejszych np muszą być wpierw przekonwertowane do V3R3 lub V3R7. Pliki environement.ini oraz Cao.ini zostały zastąpione przez plik environment.xml (bez Xsd). SolidWorks Interfejs Umożliwiono pobieranie danych projektu przez program Solidworks, co pozwala tworzyć rysunki szaf w formacie 3D.
