Spis rysunków 1. Zagospodarowanie terenu 1/ZT/3 2. Stan istniejący - inwentaryzacja 2/ZT/3 3 Plansza wymiarowa 3/ZT/3
|
|
- Radosław Paluch
- 6 lat temu
- Przeglądów:
Transkrypt
1 PB PRZEBUDOWY SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH W CHORZOWSKIM CENTRUM PEDIATRII ONKOLOGII SAMODZIELNY Chorzów, ul. Truchana 7 dz. 3721/238 CZĘŚĆ I ZAGOSPODAROWANIE TERENU Podstawa opracowania Cel i zakres opracowania Dane ogólne stan istniejący zagospodarowania Projektowane zagospodarowanie działki Informacja o charakterze i cechach zagrożeń dla środowiska Informacja o obszarze oddziaływania obiektu Warunki ppoż, BHP....7 Spis rysunków 1. Zagospodarowanie terenu 1/ZT/3 2. Stan istniejący - inwentaryzacja 2/ZT/3 3 Plansza wymiarowa 3/ZT/3 Spis załączników 1. Ugodnienie branżowe z Tauronem S t r o n a
2 PB PRZEBUDOWY SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH W CHORZOWSKIM CENTRUM PEDIATRII ONKOLOGII SAMODZIELNY Chorzów, ul. Truchana 7 dz. 3721/238 CZĘŚĆ I ZAGOSPODAROWANIE TERENU OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO PRZEBUDOWY SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH W CHORZOWSKIM CENTRUM PEDIATRII ONKOLOGII SAMODZIELNY PUBLICZNY ZAKŁAD OPIEKI ZDROWOTNEJ IM DR E. HANKEGO 1.Podstawa opracowania 1. Umowa z Inwestorem 2. Uzgodnienia z Inwestorem-dotyczące zakresu prac. 3. Rozporządzenie RMI z dn r, w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. 4. Rozporządzenie RMZiOS z dn r. w sprawie wymagań, jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej z uzupełnieniami. 5. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów Dz.U nr 109 poz. 719 wraz z późniejszymi zmianami. 6. Aktualne akty prawne i normy. 7. Wizja lokalna i pomiary inwentaryzacyjne. 8. Inwentaryzacja budynków wykonana w marcu 2006 r przez BUDOSERWIS Z.U.H. Sp. z o.o. 9. Uzgodnienia branżowe. 2.Cel i zakres opracowania Celem opracowania jest przebudowa schodów terenowych wraz z podestem wejściowym do pomieszczenia gospodarczego i murami oporowymi, znajdujących się na działce nr 3721/238, będącej własnością Chorzowskiego Centrum Pediatrii i Onkologii SPZOZ, im. Dr E. Hankego. Projekt obejmuje wyburzenie istniejących schodów terenowych, wyburzenie podestu wejściowego do pom. gospodarczego, budowę nowych schodów terenowych, podestu wejściowego oraz muru oporowego. Pod podestem, na poziomie terenu (-2,30 m) usytuowana zostanie jednostka wentylacyjna obsługująca parter budynku nr 2. S t r o n a
3 PB PRZEBUDOWY SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH W CHORZOWSKIM CENTRUM PEDIATRII ONKOLOGII SAMODZIELNY Chorzów, ul. Truchana 7 dz. 3721/238 Przebudowa nie wymaga przebudowy sieci zewnętrznych oraz ogrodzenia terenu. 3. Dane ogólne stan istniejący zagospodarowania Schody terenowe oraz podest znajdują się na działce nr 3721/238, po północnej stronie budynku nr 2, w odległości ok. 1,9 m od płotu (granicy działki). Z jednej s trony przylegają do ściany podestu wejściowego, z drugiej (północnej) do terenu zielonego o spadku zgodnym ze spadkiem schodów. Rożnica poziomów terenu przy najwyższym punkcie schodów i najniższym wynosi 2,31 m. W pasie terenu zielonego znajdują się kable energetyczne do oświetlenia zewnętrznego terenu, będące własnością Inwestora oraz drzewa (gatunek głóg). 3.1.Wielkość obszaru opracowania Powierzchnia obszaru opracowania wynosi 27,00 m 2*. * opracowaniem objęty jest fragment działki Inwestora. 3.2.Ukształtowanie Działka nr 3721/238 od strony północnej graniczy z działka nr 3968/237, mająca oznaczenie Bz (tereny rekreacyjno-wypoczynkowe). Od pozostałych stron graniczy z działkami budowlanymi oraz drogowymi. Działki wokół są zagospodarowane i zabudowane. Wnioskowana działka jest zabudowana, zagospodarowane i ogrodzona. Na terenie znajdują się zabudowania szpitala wraz z infrastrukturą i terenami zielonymi. W części północnej (przy bud. nr 2) znajduje się obniżenie terenu. 3.3.Istniejące uzbrojenie Działka nr 3721/238 jest uzbrojona. Przebudowa schodów zewnętrznych nie narusza istniejącej infrastruktury oraz nie wymaga przebudowy sieci zewnętrznych. 4. Projektowane zagospodarowanie działki Projektowane zagospodarowanie działki obejmuje wyburzenie istniejących schodów i podestu wejściowego oraz budowę w ich miejsce nowych schodów terenowych, podestu wejściowego oraz muru oporowego. Projektowane zagospodarowanie terenu nie zmienia parametrów terenu oraz jego bilansu. Przebudowa schodów nie wymaga wycięcia drzew. S t r o n a
4 PB PRZEBUDOWY SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH W CHORZOWSKIM CENTRUM PEDIATRII ONKOLOGII SAMODZIELNY Chorzów, ul. Truchana 7 dz. 3721/ Informacja o charakterze i cechach zagrożeń dla środowiska Nie dotyczy. Projektowany zabudowa nie stwarza zagrożeń dla środowiska. 6. Informacja o obszarze oddziaływania obiektu Zgodnie art. 3 pkt 20 ustawy z dn. 7 lipca 1994 Prawo budowlane (tekst jednolity Dz. U. z 2016 r. poz.290), przez obszar oddziaływania obiektu należy rozumieć teren wyznaczony w otoczeniu obiektu budowlanego na podstawie przepisów odrębnych, wprowadzających związane z tym obiektem ograniczenia w zagospodarowaniu w tym zabudowy, tego terenu. Planowana inwestycja znajduje się w całości na działce nr 3721/238. Obszar oddziaływania budynku zawierać się będzie wyłącznie na ww. działce. - zacienianie inwestycja nie wpływa na dopływ światła słonecznego do budynków na sąsiednich działkach - ochrona ppoż. usytuowanie nie zmienia warunków ppoż. na działkach sąsiednich; - zagospodarowania terenu inwestycja nie zmienia zagospodarowania terenu działek sąsiednich. Planowana inwestycja nie wpływa na działki sąsiednie w zakresie ochrony środowiska, ochrony przyrody, ochrony zabytków, usytuowania w stosunku do dróg publicznych czy ujęć wody itp. 7. Warunki ppoż, BHP. Przebudowa schodów zewnętrznych nie zmienia istniejących warunków ppoż orazbhp. Opracowanie: mgr inż. arch. Agnieszka Smętek S t r o n a
5 PB PRZEBUDOWY SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH W CHORZOWSKIM CENTRUM PEDIATRII ONKOLOGII SAMODZIELNY Chorzów, ul. Truchana 7 dz. 3721/238 Katowice, r. OŚWIADCZENIE Na podstawie art. 20 ust. 4 ustawy z dn. 7 lipca 1994 Prawo budowlane, tekst jednolity Dz. U. poz. 290 z 2016 tekst jednolity. składam niniejsze oświadczenie jako projektant/sprawdzający projektu budowlanego dotyczącego inwestycji: PRZEBUDOWA SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH W CHORZOWSKIM CENTRUM PEDIATRII ONKOLOGII SAMODZIELNY zlokalizowanych w Chorzowie przy ul. Truchana 7 o sporządzeniu projektu budowlanego, zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projekt budowlany został zaprojektowany na podstawie posiadanych uprawnień budowlanych do projektowania w specjalności architektonicznej (projektant) (sprawdzający) S t r o n a
6 PB PRZEBUDOWY SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH W CHORZOWSKIM CENTRUM PEDIATRII ONKOLOGII SAMODZIELNY Chorzów, ul. Truchana 7 dz. 3721/238 CZĘŚĆ I ARCHITEKTURA Podstawa opracowania Cel i zakres opracowania Dane ogólne stan istniejący Projektowana przebudowa schodów zewnętrznych Balustrada Ochrona p. pożarowa Projektowana charakterystyka energetyczna...7 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA...8 Spis rysunków 1. SCHODY TERENOWE. BALUSTRADA-rzut, zestawienie 1/2 2. BALUSTRADA - widoki, przekrój, detale 2/2 S t r o n a
7 PB PRZEBUDOWY SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH W CHORZOWSKIM CENTRUM PEDIATRII ONKOLOGII SAMODZIELNY Chorzów, ul. Truchana 7 dz. 3721/238 CZĘŚĆ I ARCHITEKTURA OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO PRZEBUDOWY SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH W CHORZOWSKIM CENTRUM PEDIATRII ONKOLOGII SAMODZIELNY PUBLICZNY ZAKŁAD OPIEKI ZDROWOTNEJ IM DR E. HANKEGO 1.Podstawa opracowania 1. Umowa z Inwestorem 2. Uzgodnienia z Inwestorem-dotyczące zakresu prac. 3. Rozporządzenie RMI z dn r, w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. 4. Rozporządzenie RMZiOS z dn r. w sprawie wymagań, jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej z uzupełnieniami. 5. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów Dz.U nr 109 poz. 719 wraz z późniejszymi zmianami. 6. Aktualne akty prawne i normy. 7. Wizja lokalna i pomiary inwentaryzacyjne. 8. Inwentaryzacja budynków wykonana w marcu 2006 r przez BUDOSERWIS Z.U.H. Sp. z o.o. 9. Uzgodnienia branżowe. 2.Cel i zakres opracowania Celem opracowania jest przebudowa schodów terenowych wraz z podestem wejściowym do pomieszczenia gospodarczego i murami oporowymi, znajdujących się na działce nr 3721/238, będącej własnością Chorzowskiego Centrum Pediatrii i Onkologii SPZOZ, im. Dr E. Hankego. Projekt obejmuje wyburzenie istniejących schodów terenowych, wyburzenie podestu wejściowego do pom. gospodarczego, budowę nowych schodów terenowych, podestu wejściowego oraz muru S t r o n a
8 PB PRZEBUDOWY SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH W CHORZOWSKIM CENTRUM PEDIATRII ONKOLOGII SAMODZIELNY Chorzów, ul. Truchana 7 dz. 3721/238 oporowego. Pod podestem, na poziomie terenu (-2,30 m) usytuowana zostanie jednostka wentylacyjna obsługująca parter budynku nr Dane ogólne stan istniejący Schody terenowe oraz podest znajdują się na działce nr 3721/238, po północnej stronie budynku nr 2, w odległości ok. 1,9 m od płotu (granicy działki). Z jednej s trony przylegają do ściany podestu wejściowego, z drugiej (północnej) do terenu zielonego o spadku zgodnym ze spadkiem schodów. Rożnica poziomów terenu przy najwyższym punkcie schodów i najniższym wynosi 2,31 m. W pasie terenu zielonego znajdują się kable energetyczne do oświetlenia zewnętrznego terenu, będące własnością Inwestora oraz drzewa (gatunek głóg). 3.1.Wielkość obszaru opracowania Powierzchnia obszaru opracowania wynosi 27,00 m 2*. * opracowaniem objęty jest fragment działki Inwestora. 4. Projektowana przebudowa schodów zewnętrznych Zaprojektowano wyburzenie istniejących schodów zewnętrznych wraz z podestem wejściowym do pom. gospodarczego. Nowe schody terenowe zaprojektowano jako żelbetowe 14 x 16,5 x 35 cm, z wykończeniem z płytek mrozoodpornych, gresowych, antypoślizgowych. Konstrukcja wg części III opracowania konstrukcji. Podest zaprojektowano jako płytę żelbetową o dwóch poziomach (0,00 i +0,50 cm) na słupie, tak aby na poziomie terenu -2,31 m usytuować jednostkę wentylacji obsługującą parter budynku nr 2. Podest wykończony płytkami gresowymi mrozoodpornymi, antypoślizgowymi. Konstrukcja wg części III opracowania konstrukcji Balustrada Balustrady zaprojektowano z profili stalowych spawanych, ocynkowanych. Zaprojektowano balustrady z wypełnieniem z siatki cięto-ciągnionej, w ramie z profilu systemowego 30 x 30 x 3 cm. Słupki z rur prostokatnych 60x40x3 mm, mocowane do czoła płyty i policzków schodów kotwami chemicznymi M 10 do betonu. Zastosować kotwy wklejane S t r o n a
9 PB PRZEBUDOWY SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH W CHORZOWSKIM CENTRUM PEDIATRII ONKOLOGII SAMODZIELNY Chorzów, ul. Truchana 7 dz. 3721/238 KOELNER. Pochwyt wykonać z rury stalowej kwadratowej 60 x 40 x 3mm, spawanej do słupków i zamocowanej do ścian budynku poprzez blachę mocującą kotwami chemicznymi KOELNER do betonu,jw. Całość przed montażem ocynkować. Pomalować w kolorze szarym RAL Ochrona p. pożarowa Nie dotyczy. Projektowana przebudowa nie zmienia istniejących warunków ppoż. 6. Projektowana charakterystyka energetyczna Nie dotyczy. Projekt obejmuje przebudowę elementów zewnętrznych zagospodarowania terenu. Opracowanie: mgr inż. arch. Agnieszka Smętek S t r o n a
10 PB PRZEBUDOWY SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH W CHORZOWSKIM CENTRUM PEDIATRII ONKOLOGII SAMODZIELNY Chorzów, ul. Truchana 7 dz. 3721/238 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA do PROJEKTU BUDOWLANEGO PRZEBUDOWY SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH W CHORZOWSKIM CENTRUM PEDIATRII ONKOLOGII SAMODZIELNY (na podstawie art. 20 ust 1, ustawy z dn. 7 lipca 1994 Prawo budowlane tekst jednolity Dz. U. z 2016 r. poz. 290 tekst jednolity oraz Rozp. Min, Inf. z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia, Dz. U. z 2003 r. Nr 120, poz. 1126) OBIEKT : Obiekt służby zdrowia ADRES : Chorzów, ul. Truchana 7 działka nr 3721/238 INWESTOR : Chorzowskie Centrum Pediatrii i Onkologii SPZOZ, im. Dr E. Hankego Chorzów ul. Truchana 7 PROJEKTANT : mgr inż. arch. Agnieszka Smętek członek Śląskiej Okręgowej Izby Architektów nr SL-1266 upr. budowlane nr 21/07/SLOKK/II adres służbowy : ul. Kościuszki Katowice S t r o n a
11 PB PRZEBUDOWY SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH W CHORZOWSKIM CENTRUM PEDIATRII ONKOLOGII SAMODZIELNY Chorzów, ul. Truchana 7 dz. 3721/ Zakres robót W ramach zamierzenia objętego w/w projektem wystąpią następujące roboty: - ogólnobudowlane roboty na zewnątrz. 2. Wykaz istniejących obiektów budowlanych Zakres prac objętych projektem fragment terenu należący do Chorzowskiego Centrum Pediatrii i Onkologii SPZOZ, im. Dr E. Hankego przy ul. Truchana 7 3. Elementy zagospodarowania terenu Roboty ujęte w projekcie obejmują: twyburzenie istniejących schodów terenowych, wyburzenie istniejącego podestu wejsciowego. Projekt nie wymaga wycinki zieleni oraz przebudowy sieci. 4. Przewidywane zagrożenia przy realizacji robót Przy realizacji robót objętych projektem przewiduje się wystąpienie następujących zagrożeń: - zagrożenia związane z wykonaniem robót ogólnobudowlanych. 5. Kwalifikacje i instruktaż pracowników i wykonawców Wszyscy pracownicy powinni posiadać kwalifikacje do robót ogólnobudowlanych oraz specjalistyczne, min. murarz, tynkarz, dekarz. Przed przystąpieniem do prac zapoznać pracowników z rodzajem i zakresem robót, przeprowadzić przeszkolenia ogólne i stanowiskowe pod względem bezpieczeństwa i higieny pracy. 6. Środki techniczne i organizacyjne zabezpieczenia robót 6.1. Zabezpieczenie terenu budowy S t r o n a
12 PB PRZEBUDOWY SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH W CHORZOWSKIM CENTRUM PEDIATRII ONKOLOGII SAMODZIELNY Chorzów, ul. Truchana 7 dz. 3721/238 Wykonawca jest zobowiązany do zabezpieczenia miejsca wykonywania robót (placu budowy) w okresie trwania realizacji zadania aż do zakończenia i odbioru ostatecznego robót. Po przejęciu terenu, Wykonawca skutecznie i całodobowo zabezpieczy teren budowy przed dostępem osób trzecich. Wykonawca zapewni inne techniczne warunki prawidłowego zabezpieczenia robót, np. dowozu materiałów, miejsca składowania materiałów i sprzętu, stanowiska przygotowania zapraw, stanowisko dekarskie itp Ochrona środowiska w czasie wykonywania robót Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót przepisy dotyczące ochrony środowiska naturalnego. Zgodnie z ustawą o odpadach Wykonawca prac powinien posiadać zezwolenie na prowadzenie działalności, w wyniku, której powstają odpady niebezpieczne i przejmuje odpowiedzialność za wytworzone w czasie realizacji robót odpady, ich segregację, transport, składowanie i utylizację, oraz powinien przestrzegać wydanych w tym zakresie przepisów, a na każde żądanie Zamawiającego zobowiązany jest przedstawić stosowne dowody dotyczące składowania i utylizacji. Odpady i gruz składować w kontenerach, a po zakończeniu robót odwieźć do utylizacji Bezpieczeństwo i higiena pracy Podczas realizacji robót Wykonawca zobowiązany jest do przestrzegania przepisów dotyczących bezpieczeństwa i higieny pracy. W szczególności Wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz niespełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzież dla ochrony życia i zdrowia osób zatrudnionych oraz dla zapewnienia bezpieczeństwa publicznego. Katowice, r. Wykonała: mgr inż. arch. Agnieszka Smętek S t r o n a
13 PB PRZEBUDOWY SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH W CHORZOWSKIM CENTRUM PEDIATRII ONKOLOGII SAMODZIELNY Chorzów, ul. Truchana 7 dz. 3721/238 S t r o n a
14 PB PRZEBUDOWY SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH W CHORZOWSKIM CENTRUM PEDIATRII ONKOLOGII SAMODZIELNY Chorzów, ul. Truchana 7 dz. 3721/238 Katowice, r. OŚWIADCZENIE Na podstawie art. 20 ust. 4 ustawy z dn. 7 lipca 1994 Prawo budowlane, tekst jednolity Dz. U. poz. 290 z 2016 tekst jednolity. składam niniejsze oświadczenie jako projektant/sprawdzający projektu budowlanego dotyczącego inwestycji: PRZEBUDOWA SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH W CHORZOWSKIM CENTRUM PEDIATRII ONKOLOGII SAMODZIELNY zlokalizowanych w Chorzowie przy ul. Truchana 7 o sporządzeniu projektu budowlanego, zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projekt budowlany został zaprojektowany na podstawie posiadanych uprawnień budowlanych do projektowania w specjalności architektonicznej (projektant) (sprawdzający) S t r o n a
15
16
17
18 OBIEKTY Budynek słuŝby zdrowia, kat. XI ADRES Chorzów ul. Truchana 7 dz. 3721/238 obręb 0004 TEMAT PROJEKT BUDOWLANY PRZEBUDOWY SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH ORAZ RAMPY WEJŚCIOWEJ DO POMIESZCZENIA GOSPODARCZEGO INWESTOR Chorzowskie Centrum Pediatrii i Onkologii Samodzielny Publiczny Zakład Opieki Zdrowotnej im. Dr E. Hankego Chorzów ul. Truchana 7 ARCHITEKTURA projektował mgr inŝ. arch. Agnieszka Smętek upr. nr 21/07/SLOKK/II sprawdził mgr inŝ. arch. Małgorzata Nazimek upr. nr 22/SLOKK/2013 KONSTRUKCJA projektował mgr inŝ. Dariusz Zarębski upr. Nr 103/94 SLK/BO/1095/03 sprawdził mgr inŝ. Jacek Biernot upr. Nr 361/02 SLK /BO/4417/01 Strona 1
19 I SPIS TREŚCI CZĘŚĆ OPISOWA 0. Strona tytułowa I. Spis treści II. Opis techniczny III. Oświadczenie projektanta i sprawdzającego IV. Wykazy materiałów CZĘŚĆ GRAFICZNA K1. Ściana oporowa i fundamenty rzut i przekroje K2. Schody i płyta stropowa rzut i przekroje II OPIS TECHNICZNY 1. Podstawa opracowania umowa na wykonanie projektu konstrukcji projekt budowlany architektury autor mgr inŝ. arch. Agnieszka Smętek inwentaryzacja budynku wizja lokalna normy i literatura techniczna 2. Zakres opracowania : Opracowanie obejmuje projekt budowlany i wykonawczy muru oporowego, schodów Ŝelbetowych i stropu nad centralą wentylacyjną w zakresie określonym przez Ustawę Prawo Budowlane. 3. Opis ogólny konstrukcji : Obecna przebudowa zejścia terenowego polega na wyburzeniu istniejącej ściany oporowej murowanej i schodów terenowych i wprowadzenie nowej aranŝacji zejścia umoŝliwiającej usytuowanie centrali wentylacyjnej obsługującej piwnice i część parteru budynku oddziału niemowlęcego. Przyjęto poszerzenie strefy zejścia poprzez wykonanie nowej Ŝelbetowej ściany oporowej, stropu umoŝliwiającego dojście do pomieszczenia technicznego parteru oraz nowych schodów Ŝelbetowych spełniających obowiązujące przepisy. 4. Warunki gruntowe: Grunt powyŝej niŝszego naziomu jest gruntem nasypowym. Posadowienie ściany oporowej odbywa się na warstwie glin zwięzłych co stwierdzono za pomocą przekopu kontrolnego.. Ze względu na niewielki zakres prac i proste warunki gruntowe przyjęto I kategorię geotechniczną. 5. Opis szczegółowy : 5.1. Wykonanie nowej ściany oporowej : Projektuje się ścianę oporową o schemacie statycznym opartym przegubowo góra w płycie stropowej i zamocowanej w płycie dennej. RóŜnica naziomów wynosi 2,30m. Płyta denna o szerokości 150 cm i grubości 40 cm jest posadowiona na warstwie betonu podkładowego w poziomie 1,0 m poniŝej niŝszego naziomu. Ściana pionowa o grubości 25cm górą jest podporą dla odcinka stropu dojścia do pom technicznego w parterze, dalej dla biegu schodowgo Ŝelbetowego. Mur wykonać z betonu klasy C20/25 i zbrojony stalą klasy AIIIN Ŝebrowaną. Otulina zbrojenia jak na rysunkach. O strony wyŝszego naziomu ściany naleŝy zaizolować przeciwwilgociowo bezspoinowo środkami bitumicznymi dostępnymi na rynku. Na styku ściany z płytą denną osadzic sączki z rury PCVo średnicy 50 mm. Zasypkę ścian wykonać z piasku i zageścić mechanicznie do Is= 0,97. Strona 2
20 5.2. Schody Ŝelbetowe : Przyjęto schody dwubiegowe Ŝelbetowe płytowe. Podporami dla schodów są ( od dołu ) : Płyta denna ze ścianą fundamentową, ściana fundamentowa na końcach spocznika i ściana oporowa. Pierwszy bieg i spocznik wykonać na podłoŝu z gruntu zasypowego i izolacji przeciwwilgociowej. Bieg następny jest płytą o grubości 16 cm. Ściana oporowa biegnąca wzdłuŝ schodów ma zmienną wysokość dopasowaną do pochylenia schodów. Szczegóły na rysunku Płyta rampy wejściowej do pomieszczenia gospodarczego na parterze : Przyjęto płytę Ŝelbetową o grubości 12 cm jednokierunkowo-zbrojoną. Płyta opiera się na belce krawędziowej o zmiennym przekroju i ścianie murowanej budynku szpitala. W ścianie murowanej wykonać gniazda o głębokości 15 i długości 50 cm w których naleŝy osadizc zbrojenie łącznikowe do płyty stropowej. Belka krawędziowa opiera się na ścianie oporowej i murowanym z bloczków betonowych lub cegły pełnej filarze. Ze względu na konieczność dojścia na poziom + 0,50 m do pomieszczenia technicznego płyta ma zmienną schodkowa geometrię oraz belka krawędziowa jest załamana. Beton klasy C20/25, stal zbrojeniowa klasy AIIIN Izolacje przeciwwilgociowe : Pod fundamentami na podkładach z betonu podkładowego klasy C12/15 ułoŝyc pape termozgrzewalną podkładową. Pozostałe powierzchnie betonowe stykające się z gruntem zaizolować środkami bitumicznymi dostępnymi na rynku bezspoinowo. 6. ObciąŜenia przyjęte w obiekcie : - obciąŝenie uŝytkowe stropów : 3,0 kn/m2 - obciąŝenia cięŝarami własnymi wg obowiązujących norm 7. Obliczenia statyczne : 7.1. Ściana oporowa ObciąŜenia : Schemat statyczny : 27,07 27,07 3,37 A 1 0,70 2,30 3,00 Momenty zginające [knm]: -21,85 21,85 B 40,92 A Siły poprzeczne [kn]: 40,92 10,32 13,03 B A -13,03 B Wymiarowanie zbrojenia : Stopa przy styku ze ścianą : DANE: Wymiary przekroju: Typ przekroju: prostokątny Szerokość przekroju b w = 100,0 cm Wysokość przekroju h = 40,0 cm Strona 3
21 Parametry betonu: Klasa betonu: B25 f cd = 13,33 MPa, f ctd = 1,00 MPa, E cm = 30,0 GPa Otulenie: Otulenie nominalne zbrojenia c nom = 50 mm Zbrojenie główne: Klasa stali: A-IIIN (RB500W) f yk = 500 MPa, f yd = 420 MPa, f tk = 550 MPa Średnica prętów górnych φ g = 12 mm Strzemiona: Średnica φ s = 6 mm Belka (przekrój podporowy): Moment obliczeniowy M sd = 22,00 knm Moment charakterystyczny długotrwały M Sk,lt = 20,00 knm ZAŁOśENIA OBLICZENIOWE: Sytuacja obliczeniowa: trwała Graniczna szerokość rys w lim = 0,2 mm Graniczne ugięcie a lim = jak dla belek i płyt (wg tablicy 8) WYNIKI - ZGINANIE (wg PN-B-03264:2002): 62 3 x Zginanie (metoda uproszczona): Zbrojenie potrzebne górne (war. konstrukcyjny) A s1 = 4,39 cm 2. Przyjęto 4φ12 o A s = 4,52 cm 2 (ρ= 0,13% ) Warunek nośności na zginanie: M Sd = 22,00 knm < M Rd = 62,87 knm SGU : Szerokość rys prostopadłych: w k = 0,000 mm < w lim = 0,2 mm Sciana przekrój u nasady : DANE: Wymiary przekroju: Typ przekroju: prostokątny Szerokość przekroju b w = 100,0 cm Wysokość przekroju h = 25,0 cm Parametry betonu: Klasa betonu: B25 f cd = 13,33 MPa, f ctd = 1,00 MPa, E cm = 30,0 GPa Maksymalny rozmiar kruszywa d g = 16 mm Otulenie: Otulenie nominalne zbrojenia c nom = 25 mm Zbrojenie główne: Klasa stali: A-IIIN (RB500W) f yk = 500 MPa, f yd = 420 MPa, f tk = 550 MPa Średnica prętów górnych φ g = 12 mm Strzemiona: Średnica φ s = 6 mm Belka (przekrój podporowy): Moment obliczeniowy M sd = 35,00 knm Moment charakterystyczny długotrwały M Sk,lt = 30,00 knm ZAŁOśENIA OBLICZENIOWE: Sytuacja obliczeniowa: trwała Graniczna szerokość rys w lim = 0,2 mm Graniczne ugięcie a lim = jak dla belek i płyt (wg tablicy 8) WYNIKI - ZGINANIE (wg PN-B-03264:2002): Zginanie (metoda uproszczona): Zbrojenie potrzebne górne A s1 = 4,03 cm 2. Przyjęto 8φ12 o A s = 9,05 cm 2 (ρ= 0,42% ) (decyduje warunek granicznej szerokości rys prostopadłych) Warunek nośności na zginanie: M Sd = 35,00 knm < M Rd = 75,53 knm SGU : Szerokość rys prostopadłych: w k = 0,185 mm < w lim = 0,2 mm Przekrój przesłowy : DANE: Wymiary przekroju: Typ przekroju: prostokątny Szerokość przekroju b w = 100,0 cm Strona 4
22 Wysokość przekroju h = 25,0 cm Parametry betonu: Klasa betonu: B25 f cd = 13,33 MPa, f ctd = 1,00 MPa, E cm = 30,0 GPa Otulenie: Otulenie nominalne zbrojenia c nom = 25 mm Zbrojenie główne: Klasa stali: A-IIIN (RB500W) f yk = 500 MPa, f yd = 420 MPa, f tk = 550 MPa Średnica prętów dolnych φ d = 10 mm Strzemiona: Średnica φ s = 6 mm Belka (przekrój przęsłowy): Moment obliczeniowy M sd = 11,50 knm Moment charakterystyczny długotrwały M Sk,lt = 9,50 knm Rozpiętość efektywna belki l eff = 3,00 m Współczynnik ugięcia α k = (5/48) x 1,00 WYNIKI - ZGINANIE (wg PN-B-03264:2002): Zginanie (metoda uproszczona): Zbrojenie potrzebne (war. konstrukcyjny) A s = 2,78 cm 2. Przyjęto 4φ10 o A s = 3,14 cm 2 (ρ= 0,15% ) Warunek nośności na zginanie: M Sd = 11,50 knm < M Rd = 27,58 knm SGU : Szerokość rys prostopadłych: w k = 0,000 mm < w lim = 0,2 mm Ugięcie od M Sk,lt: a(m Sk,lt) = 0,84 mm < a lim = 15,00 mm 7.2. Schody Płytowe : Bieg pierwszy : DANE: x 16,5/35, Wymiary schodów : Długość biegu l n = 1,05 m RóŜnica poziomów spoczników h = 0,66 m Liczba stopni w biegu n = 4 szt. Grubość płyty t = 16,0 cm Długość górnego spocznika l s,g = 1,50 m Oparcia : (szerokość / wysokość) Wieniec ściany podpierającej dolny bieg schodowy b = 25,0 cm, h = 16,0 cm Wieniec ściany podpierającej spocznik górny b = 20,0 cm, h = 20,0 cm Zestawienie obciąŝeń [kn/m 2 ] Opis obciąŝenia Obc.char. γ f k d Obc.obl. ObciąŜenie zmienne (dojścia do wejść i wyjść audytoriów, auli, sal (konferencyjnych, zebrań, sal rekreacyjnych w szkołach itp.)) 4,00 1,30 0,35 5,20 ObciąŜenia stałe na biegu schodowym: Lp. Opis obciąŝenia Obc.char. γ f Obc.obl. 1. Okładzina górna biegu (Granit, sjenit) grub.2 cm 0,00 (1+16,5/35,0) 0,82 1,20 0,99 2. Płyta Ŝelbetowa biegu grub.16 cm + schody 16,5/35 6,48 1,10 7,13 3. Okładzina dolna biegu grub.1,5 cm 0,00 1,20 0,00 Σ: 7,31 1,11 8,12 ObciąŜenia stałe na spoczniku: Lp. Opis obciąŝenia Obc.char. γ f Obc.obl. 1. Okładzina górna spocznika (Granit, sjenit) grub.2 cm 0,56 1,20 0,67 2. Płyta Ŝelbetowa spocznika grub.16 cm 4,00 1,10 4,40 3. Okładzina dolna spocznika () grub.1,5 cm 0,00 1,20 0,00 Σ: 4,56 1,11 5,07 Dane materiałowe : Klasa betonu B25 f cd = 13,33 MPa, f ctd = 1,00 MPa, E cm = 30,0 GPa CięŜar objętościowy betonu ρ = 25,00 kn/m 3 Stal zbrojeniowa A-IIIN (RB500W) f yk = 500 MPa, f yd = 420 MPa, f tk = 550 MPa Średnica prętów φ = 8 mm Otulina zbrojenia c nom = 20 mm Stal zbrojeniowa konstrukcyjna RB500W Średnica prętów konstrukcyjnych φ = 6 mm Maksymalny rozstaw prętów konstr. 30 cm Strona 5
23 WYNIKI: Przyjęty schemat statyczny: po = 5,20 kn/m 2 go,s = 5,07 kn/m 2 go,b = 8,11 kn/m 2 A B 0,66 2,71 Wyniki obliczeń statycznych: Przęsło A-B: maksymalny moment obliczeniowy M Sd = 11,10 knm/mb Reakcja obliczeniowa R Sd,A = 16,96 kn/mb Reakcja obliczeniowa R Sd,B = 15,15 kn/mb Wymiarowanie wg PN-B-03264:2002 : 1 1 Zginanie: (przekrój 1-1) Moment przęsłowy obliczeniowy M Sd = 11,10 knm/mb Zbrojenie potrzebne A s = 1,99 cm 2 /mb. Przyjęto φ8 co 19,0 cm o A s = 2,65 cm 2 /mb (ρ= 0,19% ) Warunek nośności na zginanie: M Sd = 11,10 knm/mb < M Rd = 14,65 knm/mb Ścinanie: Siła poprzeczna obliczeniowa V Sd = 13,30 kn/mb Warunek nośności na ścinanie: V Sd = 13,30 kn/mb < V Rd1 = 113,89 kn/mb SGU: Moment przęsłowy charakterystyczny długotrwały M Sk,lt = 7,25 knm/mb Szerokość rys prostopadłych: w k = 0,000 mm < w lim = 0,3 mm Maksymalne ugięcie od M Sk,lt: a(m Sk,lt) = 2,05 mm < a lim = 13,55 mm Bieg drugi : DANE: x 16,5/36, Wymiary schodów : Długość dolnego spocznika l s,d = 1,50 m Długość biegu l n = 3,25 m RóŜnica poziomów spoczników h = 1,65 m Liczba stopni w biegu n = 10 szt. Grubość płyty t = 16,0 cm Oparcia : (szerokość / wysokość) Wieniec ściany podpierającej spocznik dolny b = 25,0 cm, h = 16,0 cm Wieniec ściany podpierającej dolny bieg schodowy b = 20,0 cm, h = 16,0 cm Wieniec ściany podpierającej górny bieg schodowy b = 25,0 cm, h = 35,0 cm Zestawienie obciąŝeń [kn/m 2 ] Opis obciąŝenia Obc.char. γ f k d Obc.obl. ObciąŜenie zmienne (dojścia do wejść i wyjść z dworców komunikacyjnych, zakładów rozrywkowych, hal sportowych, trybun, oraz innych pomieszczeń obciąŝonych stale lub dorywczo tłumem ludzi w sposób dynamiczny.) 5,00 1,30 0,35 6,50 ObciąŜenia stałe na spoczniku: Lp. Opis obciąŝenia Obc.char. γ f Obc.obl. 1. Okładzina górna spocznika (Granit, sjenit) grub.2 cm 0,56 1,20 0,67 2. Płyta Ŝelbetowa spocznika grub.16 cm 4,00 1,10 4,40 3. Okładzina dolna spocznika (Warstwa cementowo-wapienna) grub.1,5 cm 0,28 1,20 0,34 Σ: 4,85 1,12 5,41 Strona 6
24 ObciąŜenia stałe na biegu schodowym: Lp. Opis obciąŝenia Obc.char. γ f Obc.obl. 1. Okładzina górna biegu (Granit, sjenit) grub.2 cm 0,38 (1+16,5/36,1) 0,82 1,20 0,98 2. Płyta Ŝelbetowa biegu grub.16 cm + schody 16,5/36,1 6,46 1,10 7,11 3. Okładzina dolna biegu (Warstwa cementowo-wapienna) grub.1,5 cm 0,31 1,20 0,38 Σ: 7,59 1,11 8,46 Dane materiałowe : Klasa betonu B25 f cd = 13,33 MPa, f ctd = 1,00 MPa, E cm = 30,0 GPa CięŜar objętościowy betonu ρ = 25,00 kn/m 3 Stal zbrojeniowa A-IIIN (RB500W) f yk = 500 MPa, f yd = 420 MPa, f tk = 550 MPa Średnica prętów φ = 8 mm Otulina zbrojenia c nom = 20 mm Stal zbrojeniowa konstrukcyjna RB500W Średnica prętów konstrukcyjnych φ = 8 mm Maksymalny rozstaw prętów konstr. 30 cm WYNIKI: Przyjęty schemat statyczny: go,s = 5,41 kn/m 2 po = 6,50 kn/m 2 A go,b = 8,47 kn/m 2 B C 1,51 1,48 3,43 Wyniki obliczeń statycznych: Przęsło A-B: maksymalny moment obliczeniowy M Sd = 0,22 knm/mb Podpora B: moment podporowy obliczeniowy M Sd,p = 16,34 knm/mb Przęsło B-C: maksymalny moment obliczeniowy M Sd = 14,80 knm/mb Reakcja obliczeniowa R Sd,A,max = 2,29 kn/mb, R Sd,A,min = -6,67 kn/mb Reakcja obliczeniowa R Sd,B,max = 49,93 kn/mb, R Sd,B,min = 32,32 kn/mb Reakcja obliczeniowa R Sd,C,max = 21,05 kn/mb, R Sd,C,min = 11,69 kn/mb Wymiarowanie wg PN-B-03264:2002 : Przęsło A-B- wymiarowanie Zginanie: (przekrój 1-1) Moment przęsłowy obliczeniowy M Sd = 0,22 knm/mb Zbrojenie potrzebne (war. konstrukcyjny) A s = 1,77 cm 2 /mb. Przyjęto φ8 co 19,0 cm o A s = 2,65 cm 2 /mb (ρ= 0,19% ) Warunek nośności na zginanie: M Sd = 0,22 knm/mb < M Rd = 14,65 knm/mb Ścinanie: Siła poprzeczna obliczeniowa V Sd = 18,67 kn/mb Warunek nośności na ścinanie: V Sd = 18,67 kn/mb < V Rd1 = 113,89 kn/mb SGU: Moment przęsłowy charakterystyczny długotrwały M Sk,lt = 0,14 knm/mb Szerokość rys prostopadłych: w k = 0,000 mm < w lim = 0,3 mm Moment podporowy charakterystyczny długotrwały M Sk,lt,podp = (-)10,20 knm/m Maksymalne ugięcie od M Sk,lt: a(m Sk,lt,podp) = (-)1,25 mm < a lim = 7,40 mm Podpora B- wymiarowanie Zginanie: (przekrój 2-2) Moment podporowy obliczeniowy M Sd = (-)16,34 knm Zbrojenie potrzebne (war. konstrukcyjny) A s = 2,31 cm 2 /mb. Przyjęto górą φ8 co 19,0 cm o A s = 2,65 cm 2 /mb Warunek nośności na zginanie: M Sd = 16,34 knm/mb < M Rd = 19,28 knm/mb SGU: Moment podporowy charakterystyczny długotrwały M Sk,lt = (-)10,20 knm/mb Szerokość rys prostopadłych: w k = 0,265 mm < w lim = 0,3 mm Przęsło B-C- wymiarowanie Zginanie: (przekrój 3-3) Moment przęsłowy obliczeniowy M Sd = 14,80 knm/mb Zbrojenie potrzebne A s = 2,67 cm 2 /mb. Przyjęto φ8 co 18,5 cm o A s = 2,72 cm 2 /mb (ρ= 0,20% ) Warunek nośności na zginanie: M Sd = 14,80 knm/mb < M Rd = 15,03 knm/mb Ścinanie: Siła poprzeczna obliczeniowa V Sd = 28,88 kn/mb Warunek nośności na ścinanie: V Sd = 28,88 kn/mb < V Rd1 = 113,89 kn/mb SGU: Moment przęsłowy charakterystyczny długotrwały M Sk,lt = 9,24 knm/mb Szerokość rys prostopadłych: w k = 0,000 mm < w lim = 0,3 mm Maksymalne ugięcie od M Sk,lt: a(m Sk,lt) = 3,60 mm < a lim = 17,15 mm Strona 7
25 7.3. Płyta pomostu : ObciaŜneia : - płyta 12 cm - wylewka - 1,2x 1,35=1,62 - uzytkowe 5 x 1,3= 6,50 - sufit : 0,3 x 1,35= 0,42 - plytki : 0,38x1,35 = 0,51 Razem płyta : 12,34 kn/m2 Zestawienie obciąŝeń rozłoŝonych [kn/m 2 ]: Lp. Opis obciąŝenia Obc.char. γ f k d Obc.obl. 1. 6,70 1, ,05 2. Płyta Ŝelbetowa grub.12 cm 3,00 1, ,30 Σ: 9,70 1,27 12,35 Schemat statyczny płyty: qo = 12,35 A leff = 1,80 B Rozpiętość obliczeniowa płyty l eff = 1,80 m Wyniki obliczeń statycznych: Moment przęsłowy obliczeniowy M Sd = 5,00 knm/m Moment przęsłowy charakterystyczny M Sk = 3,93 knm/m Moment przęsłowy charakterystyczny długotrwały M Sk,lt = 3,93 knm/m Reakcja obliczeniowa R A = R B = 11,11 kn/m Dane materiałowe : Grubość płyty 12,0 cm Klasa betonu B25 f cd = 13,33 MPa, f ctd = 1,00 MPa, E cm = 30,0 GPa Stal zbrojeniowa główna A-IIIN (RB500W) f yk = 500 MPa, f yd = 420 MPa, f tk = 550 MPa Pręty rozdzielcze φ4,5 co max. 30,0 cm, stal A-0 (St0S-b) Otulenie zbrojenia przęsłowego c nom = 20 mm Wymiarowanie wg PN-B-03264:2002 (metoda uproszczona): Przęsło: Zbrojenie potrzebne A s = 1,26 cm 2 /mb. Przyjęto φ6 co 14,0 cm o A s = 2,02 cm 2 /mb (ρ= 0,21% ) Szerokość rys prostopadłych: w k = 0,000 mm < w lim = 0,3 mm Maksymalne ugięcie od M Sk,lt: a(m Sk,lt) = 1,20 mm < a lim = 9,00 mm 7.4. Belka krawędziowa : Schemat statyczny: 14,54 14,54 A Momenty zginające [knm]: B 4,55 1,85 4,55 1,85-24, ,73 A 26,33 Siły poprzeczne [kn]: 27,73 27,02 65,74 B A B -38,72 Wymiarowanie przęsła DANE: Wymiary przekroju: Typ przekroju: prostokątny Strona 8
26 Szerokość przekroju Wysokość przekroju b w = 20,0 cm h = 30,0 cm Parametry betonu: Klasa betonu: B25 f cd = 13,33 MPa, f ctd = 1,00 MPa, E cm = 30,0 GPa Otulenie: Otulenie nominalne zbrojenia c nom = 20 mm Zbrojenie główne: Klasa stali: A-IIIN (RB500W) f yk = 500 MPa, f yd = 420 MPa, f tk = 550 MPa Średnica prętów dolnych φ d = 12 mm Strzemiona: Średnica φ s = 6 mm Belka (przekrój przęsłowy): Moment obliczeniowy M sd = 26,33 knm Moment charakterystyczny długotrwały M Sk,lt = 20,25 knm Rozpiętość efektywna belki l eff = 4,55 m Współczynnik ugięcia α k = (5/48) x 0,91 WYNIKI - ZGINANIE (wg PN-B-03264:2002): 32 2 x Zginanie (metoda uproszczona): Zbrojenie potrzebne A s = 2,53 cm 2. Przyjęto 3φ12 o A s = 3,39 cm 2 (ρ= 0,63% ) Warunek nośności na zginanie: M Sd = 26,33 knm < M Rd = 34,38 knm SGU : Szerokość rys prostopadłych: w k = 0,224 mm < w lim = 0,3 mm Ugięcie od M Sk,lt: a(m Sk,lt) = 16,71 mm < a lim = 22,75 mm Ścinanie DANE: Zbrojenie: Zbrojenie rozciągane, połoŝone dołem: 3φ12 o A sl = 3,39 cm 2 Strzemiona: Klasa stali: A-0 (St0S-b) f yk = 220 MPa, f yd = 190 MPa, f tk = 260 MPa Średnica φ s = 6 mm Typ strzemion: dwucięte Belka: Siła poprzeczna w licu podpory V sd = 38,00 kn Siła poprzeczna charakterystyczna długotrwała V Sk,lt = 29,00 kn ObciąŜenie ciągłe q o = 14,00 kn/m WYNIKI - ŚCINANIE (wg PN-B-03264:2002): VSd = 38,00 VRd1 VRd3 kn= = 37,77 39,87 kn kn 17,00 3φ12 5 x 130 co 200 = 650 Ścinanie: Zbrojenie strzemionami dwuciętymi φ6 co 130 mm na odcinku 65,0 cm przy podporze oraz co 200 mm na pozostałej części belki Warunek nośności na ścinanie: V Sd = 38,00 kn < V Rd3 = 39,87 kn SGU : Szerokość rys ukośnych: w k = 0,124 mm < w lim = 0,3 mm Wspornik : DANE: Zbrojenie główne: Klasa stali: A-IIIN (RB500W) f yk = 500 MPa, f yd = 420 MPa, f tk = 550 MPa Średnica prętów górnych φ g = 16 mm Strzemiona: Strona 9
27 Średnica φ s = 6 mm Belka (wspornik): Moment obliczeniowy M sd = 25,00 knm Moment charakterystyczny długotrwały M Sk,lt = 19,20 knm Rozpiętość efektywna wspornika l eff = 1,85 m Współczynnik ugięcia α k = (5/48) x 2,40 WYNIKI - ZGINANIE (wg PN-B-03264:2002): Zginanie (metoda uproszczona): Zbrojenie potrzebne górne A s1 = 2,41 cm 2. Przyjęto 2φ16 o A s = 4,02 cm 2 (ρ= 0,76% ) Warunek nośności na zginanie: M Sd = 25,00 knm < M Rd = 39,58 knm SGU : Szerokość rys prostopadłych: w k = 0,200 mm < w lim = 0,3 mm Ugięcie od M Sk,lt: a(m Sk,lt) = 6,30 mm < a lim = 9,25 mm III Oświadczenie OŚWIADCZENIE PROJEKTANTA I SPRAWDZAJĄCEGO Na podstawie art. 20 ust.4 ustawy z dnia 7 lipca 1994r. Prawo budowlane z późniejszymi zmianami. Oświadczam, że: PROJEKT BUDOWLANY PRZEBUDOWY SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH ORAZ RAMPY WEJŚCIOWEJ DO POMIESZCZENIA GOSPODARCZEGO W CHORZOWSKIM CENTRUM PEDIATRII I ONKOLOGII SAMODZIELNY PUBLICZNY ZAKŁAD OPIEKI ZDROWOTNEJ IM. DR E. HANKEGO sporządzony we wrześniu 2016r. dla: Chorzowskiego Centrum Pediatrii i Onkologii Samodzielny Publiczny Zakład Opieki Zdrowotnej im. Dr E. Hankego Chorzów ul. Truchana 7 został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. mgr inż. Dariusz Zarębski upr. proj 103/94 SLK/BO/1095/03 mgr inż. Jacek Biernot upr. proj. 361/02 SLK/BO/4417/01 Strona 10
28
29
30
31
32
33
34
35 PW PRZEBUDOWY SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH W CHORZOWSKIM CENTRUM PEDIATRII ONKOLOGII SAMODZIELNY Chorzów, ul. Truchana 7 dz. 3721/238 CZĘŚĆ I ZAGOSPODAROWANIE TERENU Podstawa opracowania Cel i zakres opracowania Dane ogólne stan istniejący zagospodarowania Projektowane zagospodarowanie działki Informacja o charakterze i cechach zagrożeń dla środowiska Informacja o obszarze oddziaływania obiektu Warunki ppoż, BHP....7 Spis rysunków 1. Zagospodarowanie terenu 1/ZT/3 2. Stan istniejący - inwentaryzacja 2/ZT/3 3 Plansza wymiarowa 3/ZT/3
36 PW PRZEBUDOWY SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH W CHORZOWSKIM CENTRUM PEDIATRII ONKOLOGII SAMODZIELNY Chorzów, ul. Truchana 7 dz. 3721/238 CZĘŚĆ I ZAGOSPODAROWANIE TERENU OPIS TECHNICZNY DO PROJEKTU WYKONAWCZEGO PRZEBUDOWY SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH W CHORZOWSKIM CENTRUM PEDIATRII ONKOLOGII SAMODZIELNY PUBLICZNY ZAKŁAD OPIEKI ZDROWOTNEJ IM DR E. HANKEGO 1.Podstawa opracowania 1. Umowa z Inwestorem 2. Uzgodnienia z Inwestorem-dotyczące zakresu prac. 3. Rozporządzenie RMI z dn r, w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. 4. Rozporządzenie RMZiOS z dn r. w sprawie wymagań, jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej z uzupełnieniami. 5. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów Dz.U nr 109 poz. 719 wraz z późniejszymi zmianami. 6. Aktualne akty prawne i normy. 7. Wizja lokalna i pomiary inwentaryzacyjne. 8. Inwentaryzacja budynków wykonana w marcu 2006 r przez BUDOSERWIS Z.U.H. Sp. z o.o. 9. Uzgodnienia branżowe. 2.Cel i zakres opracowania Celem opracowania jest przebudowa schodów terenowych wraz z podestem wejściowym do pomieszczenia gospodarczego i murami oporowymi, znajdujących się na działce nr 3721/238, będącej własnością Chorzowskiego Centrum Pediatrii i Onkologii SPZOZ, im. Dr E. Hankego. Projekt obejmuje wyburzenie istniejących schodów terenowych, wyburzenie podestu wejściowego do pom. gospodarczego, budowę nowych schodów terenowych, podestu wejściowego oraz muru oporowego. Pod podestem, na poziomie terenu (-2,30 m) usytuowana zostanie jednostka wentylacyjna obsługująca parter budynku nr 2.
37 PW PRZEBUDOWY SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH W CHORZOWSKIM CENTRUM PEDIATRII ONKOLOGII SAMODZIELNY Chorzów, ul. Truchana 7 dz. 3721/238 Przebudowa nie wymaga przebudowy sieci zewnętrznych oraz ogrodzenia terenu. 3. Dane ogólne stan istniejący zagospodarowania Schody terenowe oraz podest znajdują się na działce nr 3721/238, po północnej stronie budynku nr 2, w odległości ok. 1,9 m od płotu (granicy działki). Z jednej s trony przylegają do ściany podestu wejściowego, z drugiej (północnej) do terenu zielonego o spadku zgodnym ze spadkiem schodów. Rożnica poziomów terenu przy najwyższym punkcie schodów i najniższym wynosi 2,31 m. W pasie terenu zielonego znajdują się kable energetyczne do oświetlenia zewnętrznego terenu, będące własnością Inwestora oraz drzewa (gatunek głóg). 3.1.Wielkość obszaru opracowania Powierzchnia obszaru opracowania wynosi 27,00 m 2*. * opracowaniem objęty jest fragment działki Inwestora. 3.2.Ukształtowanie Działka nr 3721/238 od strony północnej graniczy z działka nr 3968/237, mająca oznaczenie Bz (tereny rekreacyjno-wypoczynkowe). Od pozostałych stron graniczy z działkami budowlanymi oraz drogowymi. Działki wokół są zagospodarowane i zabudowane. Wnioskowana działka jest zabudowana, zagospodarowane i ogrodzona. Na terenie znajdują się zabudowania szpitala wraz z infrastrukturą i terenami zielonymi. W części północnej (przy bud. nr 2) znajduje się obniżenie terenu. 3.3.Istniejące uzbrojenie Działka nr 3721/238 jest uzbrojona. Przebudowa schodów zewnętrznych nie narusza istniejącej infrastruktury oraz nie wymaga przebudowy sieci zewnętrznych.
38 PW PRZEBUDOWY SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH W CHORZOWSKIM CENTRUM PEDIATRII ONKOLOGII SAMODZIELNY Chorzów, ul. Truchana 7 dz. 3721/ Projektowane zagospodarowanie działki Projektowane zagospodarowanie działki obejmuje wyburzenie istniejących schodów i podestu wejściowego oraz budowę w ich miejsce nowych schodów terenowych, podestu wejściowego oraz muru oporowego. Projektowane zagospodarowanie terenu nie zmienia parametrów terenu oraz jego bilansu. Przebudowa schodów nie wymaga wycięcia drzew. 5. Informacja o charakterze i cechach zagrożeń dla środowiska Nie dotyczy. Projektowany zabudowa nie stwarza zagrożeń dla środowiska. 6. Informacja o obszarze oddziaływania obiektu Zgodnie art. 3 pkt 20 ustawy z dn. 7 lipca 1994 Prawo budowlane (tekst jednolity Dz. U. z 2016 r. poz.290), przez obszar oddziaływania obiektu należy rozumieć teren wyznaczony w otoczeniu obiektu budowlanego na podstawie przepisów odrębnych, wprowadzających związane z tym obiektem ograniczenia w zagospodarowaniu w tym zabudowy, tego terenu. Planowana inwestycja znajduje się w całości na działce nr 3721/238. Obszar oddziaływania budynku zawierać się będzie wyłącznie na ww. działce. - zacienianie inwestycja nie wpływa na dopływ światła słonecznego do budynków na sąsiednich działkach - ochrona ppoż. usytuowanie nie zmienia warunków ppoż. na działkach sąsiednich; - zagospodarowania terenu inwestycja nie zmienia zagospodarowania terenu działek sąsiednich. Planowana inwestycja nie wpływa na działki sąsiednie w zakresie ochrony środowiska, ochrony przyrody, ochrony zabytków, usytuowania w stosunku do dróg publicznych czy ujęć wody itp. 7. Warunki ppoż, BHP. Przebudowa schodów zewnętrznych nie zmienia istniejących warunków ppoż oraz BHP. Opracowanie: mgr inż. arch. Agnieszka Smętek
39 PW PRZEBUDOWY SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH W CHORZOWSKIM CENTRUM PEDIATRII ONKOLOGII SAMODZIELNY Chorzów, ul. Truchana 7 dz. 3721/238 CZĘŚĆ I ARCHITEKTURA Podstawa opracowania Cel i zakres opracowania Dane ogólne stan istniejący Projektowana przebudowa schodów zewnętrznych Balustrada Osłona rampy (osłona jednostki wentylacyjnej) Uzupełnienie nawierzchni z kostki brukowej Ochrona p. pożarowa Projektowana charakterystyka energetyczna...8 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA...9 Spis rysunków 1. SCHODY TERENOWE. BALUSTRADA-rzut, zestawienie 1/2 2. BALUSTRADA - widoki, przekrój, detale 2/2 S t r o n a
40 PW PRZEBUDOWY SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH W CHORZOWSKIM CENTRUM PEDIATRII ONKOLOGII SAMODZIELNY Chorzów, ul. Truchana 7 dz. 3721/238 CZĘŚĆ I ARCHITEKTURA OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO PRZEBUDOWY SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH W CHORZOWSKIM CENTRUM PEDIATRII ONKOLOGII SAMODZIELNY PUBLICZNY ZAKŁAD OPIEKI ZDROWOTNEJ IM DR E. HANKEGO 1.Podstawa opracowania 1. Umowa z Inwestorem 2. Uzgodnienia z Inwestorem-dotyczące zakresu prac. 3. Rozporządzenie RMI z dn r, w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. 4. Rozporządzenie RMZiOS z dn r. w sprawie wymagań, jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej z uzupełnieniami. 5. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów Dz.U nr 109 poz. 719 wraz z późniejszymi zmianami. 6. Aktualne akty prawne i normy. 7. Wizja lokalna i pomiary inwentaryzacyjne. 8. Inwentaryzacja budynków wykonana w marcu 2006 r przez BUDOSERWIS Z.U.H. Sp. z o.o. 9. Uzgodnienia branżowe. 2.Cel i zakres opracowania Celem opracowania jest przebudowa schodów terenowych wraz z podestem wejściowym do pomieszczenia gospodarczego i murami oporowymi, znajdujących się na działce nr 3721/238, będącej własnością Chorzowskiego Centrum Pediatrii i Onkologii SPZOZ, im. Dr E. Hankego. Projekt obejmuje wyburzenie istniejących schodów terenowych, wyburzenie podestu wejściowego do pom. gospodarczego, budowę nowych schodów terenowych, podestu wejściowego oraz muru S t r o n a
41 PW PRZEBUDOWY SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH W CHORZOWSKIM CENTRUM PEDIATRII ONKOLOGII SAMODZIELNY Chorzów, ul. Truchana 7 dz. 3721/238 oporowego. Pod podestem, na poziomie terenu (-2,30 m) usytuowana zostanie jednostka wentylacyjna obsługująca parter budynku nr Dane ogólne stan istniejący Schody terenowe oraz podest znajdują się na działce nr 3721/238, po północnej stronie budynku nr 2, w odległości ok. 1,9 m od płotu (granicy działki). Z jednej s trony przylegają do ściany podestu wejściowego, z drugiej (północnej) do terenu zielonego o spadku zgodnym ze spadkiem schodów. Rożnica poziomów terenu przy najwyższym punkcie schodów i najniższym wynosi 2,31 m. W pasie terenu zielonego znajdują się kable energetyczne do oświetlenia zewnętrznego terenu, będące własnością Inwestora oraz drzewa (gatunek głóg). 3.1.Wielkość obszaru opracowania Powierzchnia obszaru opracowania wynosi 27,00 m 2*. * opracowaniem objęty jest fragment działki Inwestora. 4. Projektowana przebudowa schodów zewnętrznych Zaprojektowano wyburzenie istniejących schodów zewnętrznych wraz z podestem wejściowym do pom. gospodarczego. Nowe schody terenowe zaprojektowano jako żelbetowe o wymiarach stopni 14 x 16,5 x 35 cm, z wykończeniem z płytek mrozoodpornych, gresowych, antypoślizgowych. Konstrukcja wg części III opracowania konstrukcji. Podest zaprojektowano jako płytę żelbetową o dwóch poziomach (+/-0,00 m i +0,50 m) na słupie, tak aby na poziomie terenu -2,31 m usytuować jednostkę wentylacji obsługującą parter budynku nr 2. Podest wykończony płytkami gresowymi mrozoodpornymi, antypoślizgowymi. Konstrukcja wg części III opracowania konstrukcji Balustrada Balustrady zaprojektowano z profili stalowych spawanych, ocynkowanych. S t r o n a

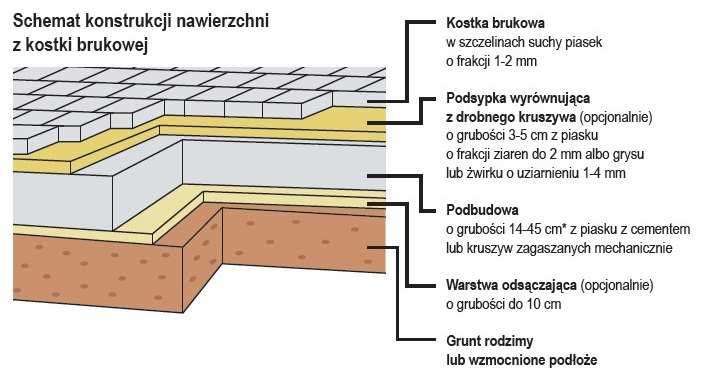

42 PW PRZEBUDOWY SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH W CHORZOWSKIM CENTRUM PEDIATRII ONKOLOGII SAMODZIELNY Chorzów, ul. Truchana 7 dz. 3721/238 Zaprojektowano balustrady z wypełnieniem z siatki cięto-ciągnionej, w ramie z profilu systemowego 30 x 30 x 3 cm. Słupki z rur prostokątnych 60x40x3 mm, mocowane do czoła płyty i policzków schodów kotwami chemicznymi M 10 do betonu. Zastosować kotwy wklejane KOELNER. Pochwyt wykonać z rury stalowej kwadratowej 60 x 40 x 3mm, spawanej do słupków i zamocowanej do ścian budynku poprzez blachę mocującą kotwami chemicznymi KOELNER do betonu,jw. Całość przed montażem ocynkować. Pomalować w kolorze szarym RAL Osłona rampy (osłona jednostki wentylacyjnej) Osłonę rampy na poziomie -2,30 zaprojektowano z profili stalowych spawanych, ocynkowanych. Zaprojektowano panele otwierane lub zdejmowane o wymiarach 1,9 m x 2,09 m, 1,5 m x 2,09 m oraz dwa skrzydła o wym. 1,28 m x 2,09 m każdy. Przy murze oporowym zaprojektowano element stało o wym. 1,28 m x 2,09 m. Zaprojektowano osłony z wypełnieniem z siatki cięto-ciągnionej, w ramie z profilu systemowego 30 x 30 x 3 cm. Całość przed montażem ocynkować. Pomalować w kolorze szarym RAL Uzupełnienie nawierzchni z kostki brukowej Po rozebraniu schodów istniejących oraz wykonaniu nowo projektowanych uzupełnić kostkę betonową. S t r o n a
43 PW PRZEBUDOWY SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH W CHORZOWSKIM CENTRUM PEDIATRII ONKOLOGII SAMODZIELNY Chorzów, ul. Truchana 7 dz. 3721/ Ochrona p. pożarowa Nie dotyczy. Projektowana przebudowa nie zmienia istniejących warunków ppoż. 6. Projektowana charakterystyka energetyczna Nie dotyczy. Projekt obejmuje przebudowę elementów zewnętrznych zagospodarowania terenu. Opracowanie: mgr inż. arch. Agnieszka Smętek S t r o n a
44 PW PRZEBUDOWY SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH W CHORZOWSKIM CENTRUM PEDIATRII ONKOLOGII SAMODZIELNY Chorzów, ul. Truchana 7 dz. 3721/238 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA do PROJEKTU BUDOWLANEGO PRZEBUDOWY SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH W CHORZOWSKIM CENTRUM PEDIATRII ONKOLOGII SAMODZIELNY (na podstawie art. 20 ust 1, ustawy z dn. 7 lipca 1994 Prawo budowlane tekst jednolity Dz. U. z 2016 r. poz. 290 tekst jednolity oraz Rozp. Min, Inf. z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia, Dz. U. z 2003 r. Nr 120, poz. 1126) OBIEKT : Obiekt służby zdrowia ADRES : Chorzów, ul. Truchana 7 działka nr 3721/238 INWESTOR : Chorzowskie Centrum Pediatrii i Onkologii SPZOZ, im. Dr E. Hankego Chorzów ul. Truchana 7 PROJEKTANT : mgr inż. arch. Agnieszka Smętek członek Śląskiej Okręgowej Izby Architektów nr SL-1266 upr. budowlane nr 21/07/SLOKK/II adres służbowy : ul. Kościuszki Katowice S t r o n a
45 PW PRZEBUDOWY SCHODÓW ZEWNĘTRZNYCH, TERENOWYCH W CHORZOWSKIM CENTRUM PEDIATRII ONKOLOGII SAMODZIELNY Chorzów, ul. Truchana 7 dz. 3721/ Zakres robót W ramach zamierzenia objętego w/w projektem wystąpią następujące roboty: - ogólnobudowlane roboty na zewnątrz. 2. Wykaz istniejących obiektów budowlanych Zakres prac objętych projektem fragment terenu należący do Chorzowskiego Centrum Pediatrii i Onkologii SPZOZ, im. Dr E. Hankego przy ul. Truchana 7 3. Elementy zagospodarowania terenu Roboty ujęte w projekcie obejmują: twyburzenie istniejących schodów terenowych, wyburzenie istniejącego podestu wejsciowego. Projekt nie wymaga wycinki zieleni oraz przebudowy sieci. 4. Przewidywane zagrożenia przy realizacji robót Przy realizacji robót objętych projektem przewiduje się wystąpienie następujących zagrożeń: - zagrożenia związane z wykonaniem robót ogólnobudowlanych. 5. Kwalifikacje i instruktaż pracowników i wykonawców Wszyscy pracownicy powinni posiadać kwalifikacje do robót ogólnobudowlanych oraz specjalistyczne, min. murarz, tynkarz, dekarz. Przed przystąpieniem do prac zapoznać pracowników z rodzajem i zakresem robót, przeprowadzić przeszkolenia ogólne i stanowiskowe pod względem bezpieczeństwa i higieny pracy. 6. Środki techniczne i organizacyjne zabezpieczenia robót 6.1. Zabezpieczenie terenu budowy S t r o n a
Poziom I-II Bieg schodowy 6 SZKIC SCHODÓW GEOMETRIA SCHODÓW
Poziom I-II ieg schodowy SZKIC SCHODÓW 23 0 175 1,5 175 32 29,2 17,5 10x 17,5/29,2 1,5 GEOMETRI SCHODÓW 30 130 413 24 Wymiary schodów : Długość dolnego spocznika l s,d = 1,50 m Grubość płyty spocznika
Bardziej szczegółowoSchemat statyczny płyty: Rozpiętość obliczeniowa płyty l eff,x = 3,24 m Rozpiętość obliczeniowa płyty l eff,y = 5,34 m
5,34 OLICZENI STTYCZNE I WYMIROWNIE POZ.2.1. PŁYT Zestawienie obciążeń rozłożonych [kn/m 2 ]: Lp. Opis obciążenia Obc.char. f k d Obc.obl. 1. TERKOT 0,24 1,35 -- 0,32 2. WYLEWK CEMENTOW 5CM 2,10 1,35 --
Bardziej szczegółowoOBLICZENIA STATYCZNO - WYTRZYMAŁOŚCIOWE
1112 Z1 1 OBLICZENIA STATYCZNO - WYTRZYMAŁOŚCIOWE SPIS TREŚCI 1. Nowe elementy konstrukcyjne... 2 2. Zestawienie obciążeń... 2 2.1. Obciążenia stałe stan istniejący i projektowany... 2 2.2. Obciążenia
Bardziej szczegółowoZbrojenie konstrukcyjne strzemionami dwuciętymi 6 co 400 mm na całej długości przęsła
Zginanie: (przekrój c-c) Moment podporowy obliczeniowy M Sd = (-)130.71 knm Zbrojenie potrzebne górne s1 = 4.90 cm 2. Przyjęto 3 16 o s = 6.03 cm 2 ( = 0.36%) Warunek nośności na zginanie: M Sd = (-)130.71
Bardziej szczegółowo- 1 - Belka Żelbetowa 3.0 A B C 0,30 5,00 0,30 5,00 0,25 1,00
- - elka Żelbetowa 3.0 OLIZENI STTYZNO-WYTRZYMŁOŚIOWE ELKI ŻELETOWEJ Użytkownik: iuro Inżynierskie SPEUD 200-200 SPEUD Gliwice utor: mgr inż. Jan Kowalski Tytuł: Poz.7.3. elka żelbetowa ciągła SZKI ELKI:
