1 tytuł/temat Projekt remontu i dostosowania pomieszczeń w budynku w obszarze wejścia do Sali wykładowej i Sali dydaktycznej Katedry i Zakładu Radiologii Ogólnej i Stomatologicznej i Pracowni Stawu Skokowo-śuchwowego na terenie Szpitala SPSK-2 PUM w Szczecinie przy ul. Powstańców Wielkopolskich 71/72 działka nr 36, Obręb 1057 w Szczecinie umowa adres inwstycji umowa nr 01/08/2012 z dnia r aneks do umowy nr 01/08/2012 z dnia r SPSK-2 PUM w Szczecinie ul. Powstańców Wielkopolskich 71/72 działka nr 36 obręb 1057 w Szczecinie Inwestor adres ul. Rybacka Szczecin Projektant Autor projektu adres ul. Janickiego 1/ Szczecin Pomorski Uniwersytet Medyczny w Szczecinie telefon fax dr inŝ. arch. Jarosław Bondar LA Laboratorium Architektury Pracownia Projektowa telefon fax oświadczenie projektanta i sprawdzającego Zgodnie z art. 20 ust. 4 Ustawy z dnia 7 lipca 1994r. Prawo budowlane (tekst jednolity Dz.U. z 2006r., Nr 156, poz. 1118) z późniejszymi zmianami oświadczam, Ŝe niniejszy projekt budowlany jest sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. tom branŝa faza Jednostka projektowa adres funkcja Projektant Opracował Sprawdził KONSTRUKCJA projekt remontu i dostosowania pomieszczeń w budynku ul. Bohaterów Warszawy 111/ Szczecin tytuł imię i nazwisko mgr inŝ. Marek Fert mgr inŝ. Paweł Pancyk mgr inŝ. Tomasz Łuczak Projekt jest chroniony prawem autorskim. telefon fax Biuro InŜynierskie Marek Fert mgr inŝ. Marek Fert uprawnienia data podpis upr. 116/Sz/2002 upr. ZAP/0010/POOK/ Informacje zawarte w dokumentacji projektowej; w części opisowej i rysunkowej, przedmiarach, kosztorysach i specyfikacjach naleŝy traktować łącznie podczas określania wartości i zakresu prac oraz realizacji inwestycji.

2

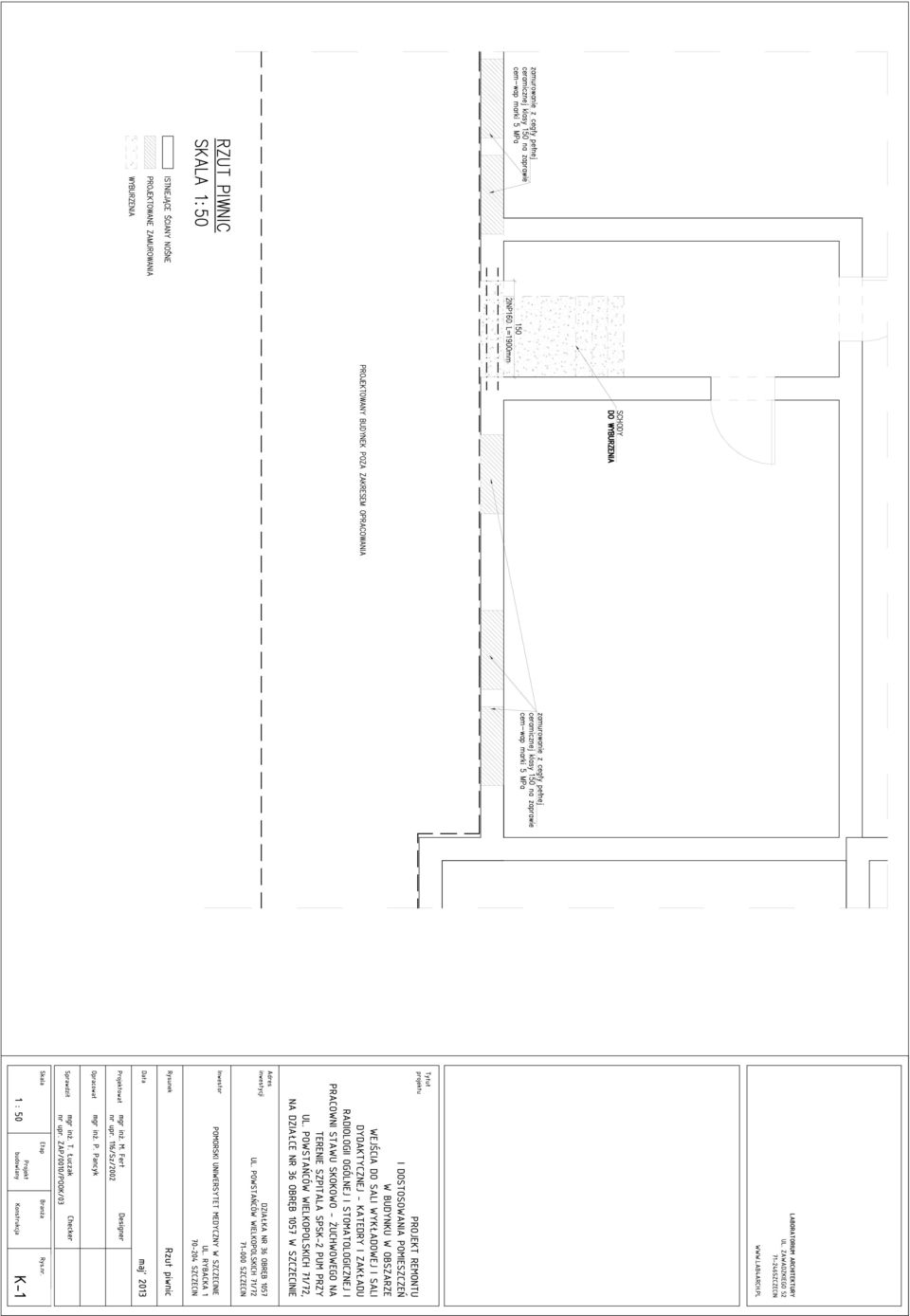

3 PROJEKT REMONTU I DOSTOSOWANIA POMIESZCZEŃ W BUDYNKU W OBSZARZE WEJŚCIA DO SALI WYKŁADOWEJ I SALI DYDAKTYCZNEJ - KATEDRY I ZAKŁADU RADIOLOGII OGÓLNEJ I STOMATOLOGICZNEJ I PRACOWNI STAWU SKOKOWO-śUCHWOWEGO NA TERENIE SZPITALA SPSK-2 PUM I. DANE OGÓLNE SPIS OPRACOWANIA: 1.1. PRZEDMIOT OPRACOWANIA 1.2. CEL I ZAKRES OPRACOWANIA 1.3. MATERIAŁY WYKORZYSTANE W OPRACOWANIU II. OPIS TECHNICZNY 2.1. ZAŁOśENIA DO OBLICZEŃ 2.2. PLANOWANE ROBOTY 2.3. OPIS PROJEKTOWANEJ KONSTRUKCJI 2.4. ZABEZPIECZENIA 2.5. UWAGI KOŃCOWE III. SPIS RYSUNKÓW: - RYS. K-1 RZUT PIWNIC - RYS. K-2 RZUT PARTERU

4 PROJEKT REMONTU I DOSTOSOWANIA POMIESZCZEŃ W BUDYNKU W OBSZARZE WEJŚCIA DO SALI WYKŁADOWEJ I SALI DYDAKTYCZNEJ - KATEDRY I ZAKŁADU RADIOLOGII OGÓLNEJ I STOMATOLOGICZNEJ I PRACOWNI STAWU SKOKOWO-śUCHWOWEGO NA TERENIE SZPITALA SPSK-2 PUM I. DANE OGÓLNE 1.1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt remontu i dostosowania pomieszczeń w istniejącym budynku w obszarze wejścia do sali wykładowej i sali dydaktycznej Katedry i Zakładu Radiologii Ogólnej i Stomatologicznej i Pracowni Stawu Skokowo-Źuchwowego na terenie Szpitala SPSK-2 PUM w Szczecinie przy ul. Powstańców Wlkp. 71/72, działka nr 36, obręb CEL I ZAKRES OPRACOWANIA Celem opracowania jest wykonanie projektu elementów konstrukcji remontu i dostosowania pomieszczeń w istniejącym budynku dydaktycznym w związku z planowaną przebudową i rozbudową (dobudową) części wejściowej w obszarze wejścia do sali wykładowej i sali dydaktycznej MATERIAŁY WYKORZYSTANE W OPRACOWANIU Projekt architektoniczno - budowlany wykonany przez Laboratorium Architektury; Wizja lokalna obiektu; Dokumentacja fotograficzna; Prawo Budowlane z dnia 7 lipca 1994 r. ( Dz. U. Nr 89, poz. 414 wraz z późn. Zmianami ) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. (Dz. U. z dnia 15 czerwca 2002 r.) Rozporządzenie Ministra Infrastruktury z dnia 26 czerwca 2003 r. ( Dz.U. nr 120 poz z późn. Zmianami ) w sprawie warunków i trybu postępowania dotyczącego rozbiórek oraz zmiany sposobu uŝytkowania obiektu budowlanego Rozporządzenie Ministra Infrastruktury z 6 lutego 2003 r. ( Dz.U. nr 47. poz. 401 ) w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlanych Polskie Normy

5 PROJEKT REMONTU I DOSTOSOWANIA POMIESZCZEŃ W BUDYNKU W OBSZARZE WEJŚCIA DO SALI WYKŁADOWEJ I SALI DYDAKTYCZNEJ - KATEDRY I ZAKŁADU RADIOLOGII OGÓLNEJ I STOMATOLOGICZNEJ I PRACOWNI STAWU SKOKOWO-śUCHWOWEGO NA TERENIE SZPITALA SPSK-2 PUM II. OPIS TECHNICZNY 2.1. ZAŁOśENIA DO OBLICZEŃ Układ konstrukcyjny obiektu budowlanego Budynek wznoszony metodą tradycyjną z mieszanym układem ścian i stropów. Schematy konstrukcyjne Jako schemat statyczny nadproŝy przyjęto belki jednoprzęsłowe wolnopodparte. ZałoŜenia do obciąŝeń Budynek znajduje się w 2-ej strefie śniegowej (wg PN-80/B-02010/Az1 z października 2006r.), oraz 1-ej strefie wiatrowej. ObciąŜenie śniegiem: 1,08 kn/m 2 (worek śnieŝny 1,20 kn/m 2 ) ObciąŜenie wiatrem: 0,73kN/m 2 Rozwiązania konstrukcyjno-materiałowe NadproŜa z kształtowników walcowanych ze stali St3S. Zamurowania ścian nośnych wewnętrznych z cegły pełnej ceramicznej na zaprawie cementowowapiennej marki M5(MPa). 2.3 PLANOWANE ROBOTY W istniejącym obiekcie przewiduje się następujące roboty: - rozbiórka istniejących schodów wewnętrznych, - wykonanie nadproŝy stalowych, - wykonanie zamurowania w ścianach zewnętrznych OPIS PROJEKTOWANEJ KONSTRUKCJI NADPROśA NadproŜa w istniejących ścianach z belek stalowych dwuteowych (stal St3S) Przed wykonaniem nowych otworów w istniejących ścianach naleŝy osadzić belki stalowe jako nadproŝa. Sposób osadzania opisano w pkt Kolejność czynności przy osadzaniu belek nadproŝowych Wykuć bruzdę od jednej strony pomieszczenia na głębokość ok.1/3 grubości ściany, Po oczyszczeniu bruzdy z resztek gruzu i zmyciu jej wodą ułoŝyć na obydwu końcach bruzdy warstwę mieszanki betonowej, grubości 15 cm a następnie osadzić belkę stalową (pierwsze dwie belki stalowe w przypadku nadproŝy złoŝonych z czterech belek stalowych)

6 PROJEKT REMONTU I DOSTOSOWANIA POMIESZCZEŃ W BUDYNKU W OBSZARZE WEJŚCIA DO SALI WYKŁADOWEJ I SALI DYDAKTYCZNEJ - KATEDRY I ZAKŁADU RADIOLOGII OGÓLNEJ I STOMATOLOGICZNEJ I PRACOWNI STAWU SKOKOWO-śUCHWOWEGO NA TERENIE SZPITALA SPSK-2 PUM Po związaniu zaprawy na podporach naleŝy wolne przestrzenie pomiędzy belką a ścianą wypełnić zaprawą cementową 1:3, minimum marki 80, Wykuć bruzdę od drugiej strony na głębokość ok. 1/3 grubości ściany, Po oczyszczeniu bruzdy z resztek gruzu i zmyciu jej wodą ułoŝyć na obydwu końcach bruzdy warstwę mieszanki betonowej, grubości 15 cm a następnie osadzić kolejne belki stalowe ( jedną lub dwie w zaleŝności od ilości projektowanych belek), Po związaniu zaprawy na podporach naleŝy wolne przestrzenie pomiędzy belką a ścianą wypełnić zaprawą cementową 1:3, minimum marki 80, Belki skręcić ze sobą śrubami φ 16 ( φ 12 ) co ok. 60 cm (dotyczy podciągów stalowych), Wykuć przewidziany otwór w murze, Belki wyszpałdować cegłą owinąć siatką Rabitza i otynkować, ŚCIANY Zaprojektowano zamurowania ścian zewnętrznych z cegły pełnej na zaprawie cementowowapiennej marki M5 (MPa). Projektowane zamurowania wykonywać wiąŝąc mur z istniejącymi ścianami poprzez wykonanie strzępi ZABEZPIECZENIA Elementy stalowe zabezpieczyć przed korozją w następujący sposób: - stopień czystości powierzchni 2, - malowanie farbą 1 * farba olejno Ŝywiczna do gruntowania przeciwrdzewna cynkowa 60 %. Elementy stalowe zabezpieczyć poprzez obetonowanie 2.4. UWAGI KOŃCOWE - Prace budowlane wykonywać pod nadzorem osoby posiadającej uprawnienia do kierowania robotami budowlanymi. - Prace budowlane naleŝy wykonywać zgodnie z obowiązującymi przepisami, z zasadami BHP, wymogami realizacji i odbioru robót ogólnobudowlanych oraz zgodnie z zasadami sztuki budowlanej. - Wszelkie uzupełnienia i zmiany mogą być dokonane jedynie w ramach nadzoru autorskiego. - Wszystkie uŝyte materiały budowlane i wykończeniowe powinny posiadać atest ITB. - Projekt rozpatrywać łącznie z projektami branŝowymi. PROJEKTOWAŁ: SPRAWDZIŁ:... mgr inŝ. Marek Fert mgr inŝ. Tomasz Łuczak uprawnienia budowlane do projektowania uprawnienia budowlane do projektowania w specjalności konstrukcyjno-budowlanej w specjalności konstrukcyjno-budowlanej bez ograniczeń nr ew. 116/Sz/2002 bez ograniczeń nr ew. ZAP/0010/POOK/03

7 PROJEKT REMONTU I DOSTOSOWANIA POMIESZCZEŃ W BUDYNKU W OBSZARZE WEJŚCIA DO SALI WYKŁADOWEJ I SALI DYDAKTYCZNEJ - KATEDRY I ZAKŁADU RADIOLOGII OGÓLNEJ I STOMATOLOGICZNEJ I PRACOWNI STAWU SKOKOWO-śUCHWOWEGO NA TERENIE SZPITALA SPSK-2 PUM III. RYSUNKI

8 ZESTAWIENIE STALI WARSZTATOWEJ Obiekt wejścia do sali wykładowej i sali dydaktycznej - Katedry i Zakładu Radiologii Ogólnej i 1 Element Adres Projekt remontu i dostosowania pomieszczeń w budynku części wejściowej w obszarze Stomatologicznej i Pracowni Stawu Skokowo-śuchwowego na terenie Szpitala SPSK-2 PUM Strona SZCZEGÓŁY KONSTRUKCYJNE Rys. nr K1,K2 ILOŚĆ NR MASA MASA JEDN. MASA ELEM. ELEM. ELEMENT DŁUG. ILOŚĆ JEDN. ELEM. CAŁKOWITA MATERIAŁ [ szt. ] [ mm ] [ m ] [ szt. ] [ kg/m ] [ kg ] [ kg ] ELEMENTY STALOWE 1 - INP160 1, ,90 34,01 68,02 St3S 1 - INP160 2, ,90 39,38 78,76 St3S RAZEM 146,78
