Budynek Państwowej Szkoły Muzycznej I Stopnia w Kościerzynie

Transkrypt

1 projekty indywidualne i adaptacje branŝa architektoniczna konstrukcyjna i sanitarna kierowanie i nadzorowanie budowy inŝ Jędrzej Myszka tel Bytów ul Ceynowy 12 biuro: Kościerzyna ul Wodna 14 OPRACOWANIE DOTYCZĄCE BUDOWY POCHYLNI DLA NIEPEŁNOSPRAWNYCH I ADAPTACJI POMIESZCZENIA ŁAZIENKI Budynek Państwowej Szkoły Muzycznej I Stopnia w Kościerzynie Inwestor: Państwowa Szkoła Muzyczna I Stopnia Kościerzyna, ul Dworcowa 12 Lokalizacja: Kościerzyna obręb nr 9, dz 33 Opracował: inż Jędrzej Myszka marzec

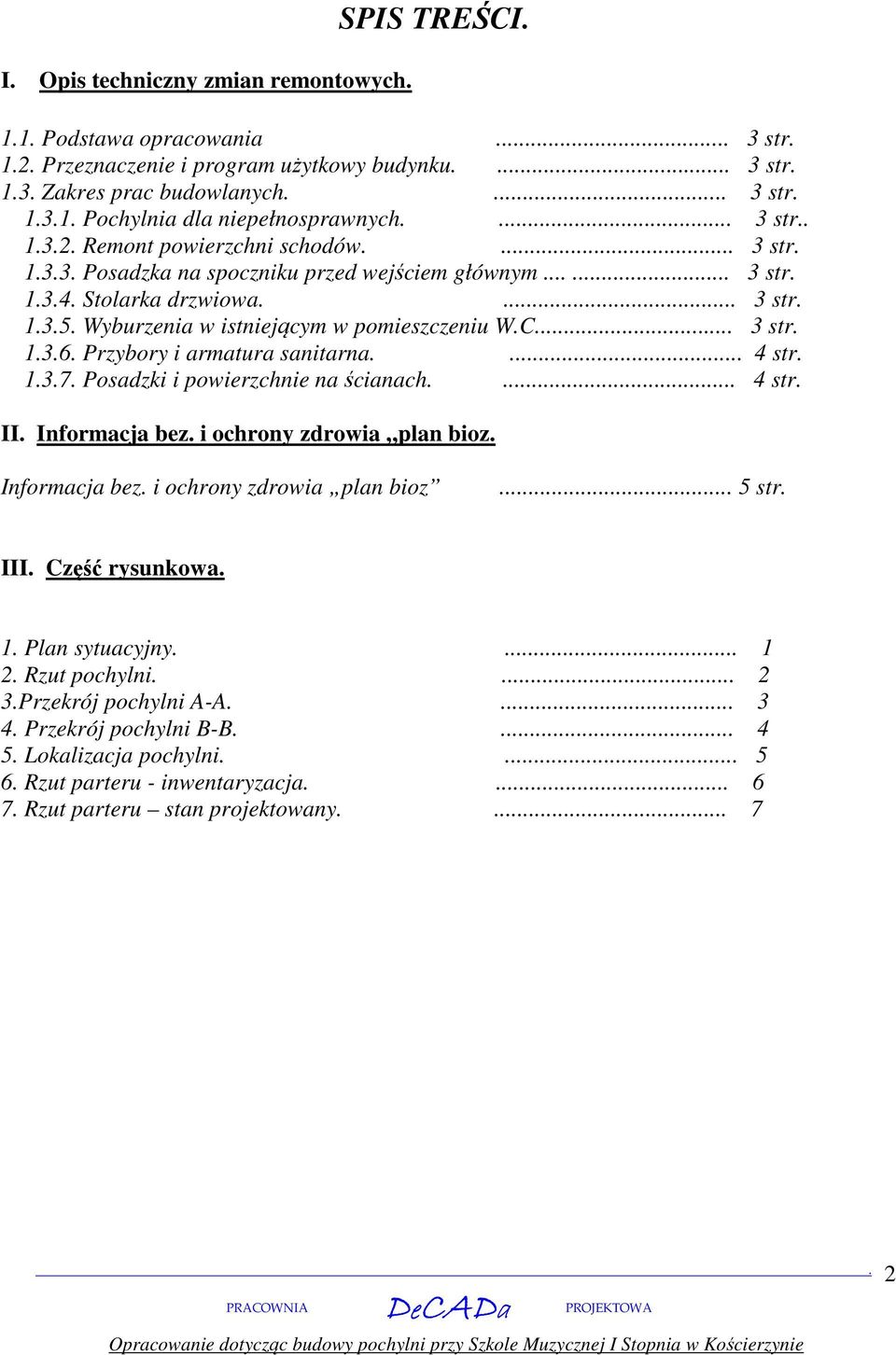

2 I Opis techniczny zmian remontowych SPIS TREŚCI 11 Podstawa opracowania 3 str 12 Przeznaczenie i program użytkowy budynku 3 str 13 Zakres prac budowlanych 3 str 131 Pochylnia dla niepełnosprawnych 3 str 132 Remont powierzchni schodów 3 str 133 Posadzka na spoczniku przed wejściem głównym 3 str 134 Stolarka drzwiowa 3 str 135 Wyburzenia w istniejącym w pomieszczeniu WC 3 str 136 Przybory i armatura sanitarna 4 str 137 Posadzki i powierzchnie na ścianach 4 str II Informacja bez i ochrony zdrowia plan bioz Informacja bez i ochrony zdrowia plan bioz 5 str III Część rysunkowa 1 Plan sytuacyjny 1 2 Rzut pochylni 2 3Przekrój pochylni A-A 3 4 Przekrój pochylni B-B 4 5 Lokalizacja pochylni 5 6 Rzut parteru - inwentaryzacja 6 7 Rzut parteru stan projektowany 7 2

3 I Opis techniczny 11 Podstawa opracowania a Inwentaryzacja geodezyjna - w skali l :500 b Zlecenie inwestorem c Wizja lokalna i obmiary 12 Przeznaczenie i program użytkowy budynku Budynek użytkowany jako Państwowa Szkoła Muzyczna I Stopnia 13 Zakres prac budowlanych 131 Pochylnia dla niepełnosprawnych Pochylnię należy wykonać jako laną żelbetową, maksymalne pochylenie podjazdu nie może być większe niż 6 % Powierzchnię pochylni należy wyłożyć płytkami mrozoodpornymi, anty poślizgowymi Całość wykonać zgodnie z częścią rysunkową zachowując wymiary Na pochylni należy zamontować balustrady wykonane ze stali nierdzewnej 132 Remont powierzchni schodów Z uwagi na znaczne zniszczenie powierzchni schodów na dojściu do wejścia głównego należy je rozebrać i odnowić wykładając płytkami mrozoodpornymi antypoślizgowymi 133Posadzka na spoczniku przed wejściem głównym Z uwagi na znaczne zniszczenie posadzki należy ją rozebrać i wylać nową, wraz z wyłożeniem płytkami mrozoodpornymi antypoślizgowymi 134 Stolarka drzwiowa a) Zgodnie z niniejszą dokumentacją należy wymienić istniejące drzwi główne do budynku na stolarkę Aluminiową lub drewnianą Przystosowaną do użytkowania przez osoby na wózkach inwalidzkich b) Przewidziano wymianą drzwi wejściowych do łazienki W tym celu należy rozkuć istniejący otwór drzwiowy do wymiarów zgodnych z wymaganiami dla osób na wózkach inwalidzkich 135 Wyburzenia w istniejącym w pomieszczeniu WC Zgodnie z niniejszą dokumentacją należy wyburzyć istniejącą ściankę w pomieszczeniu WC tworząc jedno pomieszczenie 3

4 136 Przybory i armatura sanitarna Należy zdemontować istniejącą armaturę sanitarną i zainstalować nową dostosowaną dla osób niepełnosprawnych zgodnie z częścią rysunkową projektu Należy również zainstalować pochwyty ułatwiające korzystanie z przyborów osobom niepełnosprawnym 137 Posadzki i powierzchnie na ścianach Zgodnie z dokumentacją należy wymienić istniejącą glazurę i terakotę na nową Opracował: 4

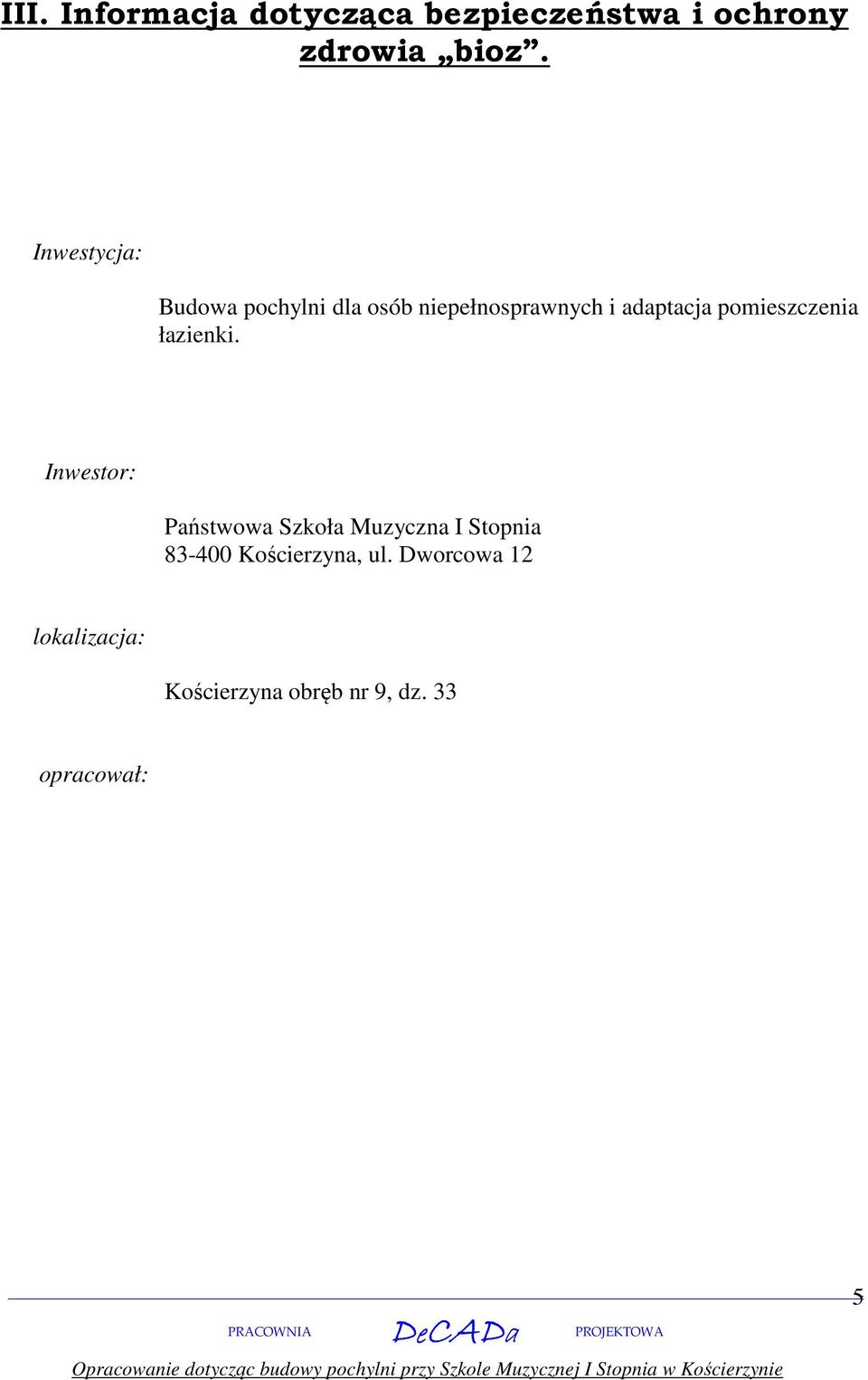

5 III Informacja dotycząca bezpieczeństwa i ochrony zdrowia bioz Inwestycja: Budowa pochylni dla osób niepełnosprawnych i adaptacja pomieszczenia łazienki Inwestor: Państwowa Szkoła Muzyczna I Stopnia Kościerzyna, ul Dworcowa 12 lokalizacja: Kościerzyna obręb nr 9, dz 33 opracował: 5

6 1 Zakres robót dla zamierzenia budowlanego - Budowa pochylni dla niepełnosprawnych, - adaptacja pomieszczenia na łazienkę, - remont stopni schodowych 2 Wykaz istniejących obiektów podlegających rozbudowie: Brak 3 Elementy zagospodarowania działki stwarzające zagrożenie bezpieczeństwa i zdrowia ludzi: - ruch pojazdów mechanicznych 4 Przewidywane zagrożenie występujące podczas realizacji robót budowlanych: Roboty wykonywane przy użyciu elektronarzędzi 5 Sposób oznakowanie miejsc prowadzenia robót budowlanych: Miejsce prowadzenia robót należy oznaczyć taśmą sygnalizacyjną i zabezpieczyć przed dostępem osób trzecich 6 Sposób instruktażu pracowników W przypadku wykonywania prac budowlanych związanych z uzyskaniem pozwolenia na budowę, kierownik budowy zobowiązany jest do przeprowadzenia szkolenia BHP pracowników oraz do zapoznania ich z przygotowanym uprzednio planem BIOZ - Rozporządzeniem MB i PMB DzU 13/72 poz 47, w sprawie BHP przy robotach budowlano-montażowych i remontowych Rozp Min Gosp z dnia (DzU nr 118 poz 1263) w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i urządzeń technicznych do robót ziemnych, budowlanych i drogowych 7 Środki zapobiegające niebezpieczeństwom wynikającym z wykonania robót Podczas realizacji robót Wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy 6

7 W szczególności Wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich wymagań sanitarnych Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzież dla ochrony życia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego Opracował: 7

8 Kościerzyna, dnia Oświadczenie Zgodnie z wymogiem art20 ust 4 ustawy z dnia 7 lipca 1994 roku Prawo budowlane (tekst jednolity: Dz U z 2003 r Nr 207, poz 2016 z późniejszymi zmianami) Oświadczam, że projekt BUDOWY POCHYLNI DLA NIEPEŁNOSPRAWNYCH I ADAPTACJI POMIESZCZENIA ŁAZIENKI został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej Projektanci: 8
