1 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO BRANŻY KONSTRUKCYJNEJ Szpital Wojewódzki we Włocławku Oddział Ratownictwa 1.0 PODSTAWA OPRACOWANIA - Zlecenie na opracowanie dokumentacji technicznej - Projekt architektoniczy opracowany przez mgr inż. arch. Włodzimierza Kaniewskiego - Normy Państwowe i literatura techniczna - Program obliczeniowy RoBot 2000 do obliczeń statycznych i wytrzymałościowych 2.0 PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt budowlany branży konstrukcyjnej Przebudowy i rozbudowy Oddziału Ratownictwa Szpitala Wojewódzkiego we Włocławku. 3.0 OPIS KONSTRUKCJI 3.1 Dobudowa łącznika i windy Fundamenty Projektuje się bezpośrednie posadowienie budynku na ławach fundamentowych i stopach. Poziom posadowienia na poziomie ław fundamentowych istniejących budynków. Budynki prawdopodobnie posadowione są na różnych poziomach należy wykonać uskoki na długości ław. Po dokonaniu wykopów należy określić miejsca uskoków (na rysunkach podano przybliżone usytuowanie uskoków). Ze względu iż nie wykonano badań gruntowych przyjąłem do obliczeń n/w warstwy grunt: Przyjęto do obliczeń następujące warstwy gruntu. 0,00 0,30 Humus 0,30 poniżej Piasek średni Poziom wody gruntowej poniżej posadowienia fundamentów. W przypadku wystąpienia wody gruntowej podczas wykonywania wykopów należy na czas betonowania wykopy odwodnić. Posadowienie stóp i ław fundamentowych na warstwie piasku średniego przyjęto Il/Id- 0,33, kąt tarcia wew. 31,9, ciężar objętościowy 19,5 kn/m3, moduły ściśliwości Mo kpa, M kpa Ławy i stopy fundamentowe wykonywać z betonu klasy B-20 [Rb=11.5] Mpa. Należy pamiętać o wypuszczeniu starterów w miejscu usytuowania słupów.

2 Mury fundamentowe Bloczki betonowe gr. 25 cm Mury kondygnacji Według projektu architektury. Nadproża Prefabrykowane typu L-19 Wieńce Beton B-20, zbrojone stalą, oraz A-0 zbrojenie poprzeczne. Podciągi, belki Projektuje się podciągi i belki wykonywane na miejscu budowy z betonu B-20, zbrojone stalą, oraz A-0 zbrojenie poprzeczne. Płyty stropowe i podciągi betonować razem. Słupy Projektuje się słupy wykonywane na miejscu budowy z betonu B-20, zbrojone stalą, oraz A-0 zbrojenie poprzeczne. Płyty stropowe Wylewane na miejscu budowy z betonu B-20, zbrojone stalą A-III zbrojenie podłużne, oraz A-0 zbrojenie poprzeczne. Szyb windy Do poziomu 0.00 od płyty fundam,entowej wylewane z betonu B-20 zbrojone stalą A-III powyżej wykonać z cegły pełnej kl.150 na zaprawie cementowowapiennej. Na każdej kondygnacji wykonać wieniec 25x25 cm zbrojone stalą :, oraz A-0 zbrojenie poprzeczne, Beton B-20 Zadaszenie łącznika parteru Belki główne I 220, oparte na istniejącej ścianie w gniazdach, w których należy wykonać poduszki betonowe gr. min 10 cm, z drugiej strony w wieńcu zabetonować marki stalowe i przyspawać I200. Płatwie C 100, na płatwiach zamocowana płyta warstwowa. 3.2 Dobudowa podjazdu i wejście D Fundamenty Projektuje się bezpośrednie posadowienie. Poziom posadowienia wejścia C na poziomie istniejących ław fundamentowych budynków. Mur oporowy podjazdu wykonać na poziomie 1.0m w miejscu najmniejszej wysokości muru oporowego. Połączenie fundamentu wejścia C i fundamenty muru oporowego uskokami. Ze względu iż nie wykonano badań gruntowych przyjąłem do obliczeń n/w warstwy grunt: Przyjęto do obliczeń następujące warstwy gruntu. 0,00 0,30 Humus 0,30 poniżej Piasek średni Poziom wody gruntowej poniżej posadowienia fundamentów. W przypadku wystąpienia wody gruntowej podczas wykonywania wykopów należy na czas betonowania wykopy odwodnić.

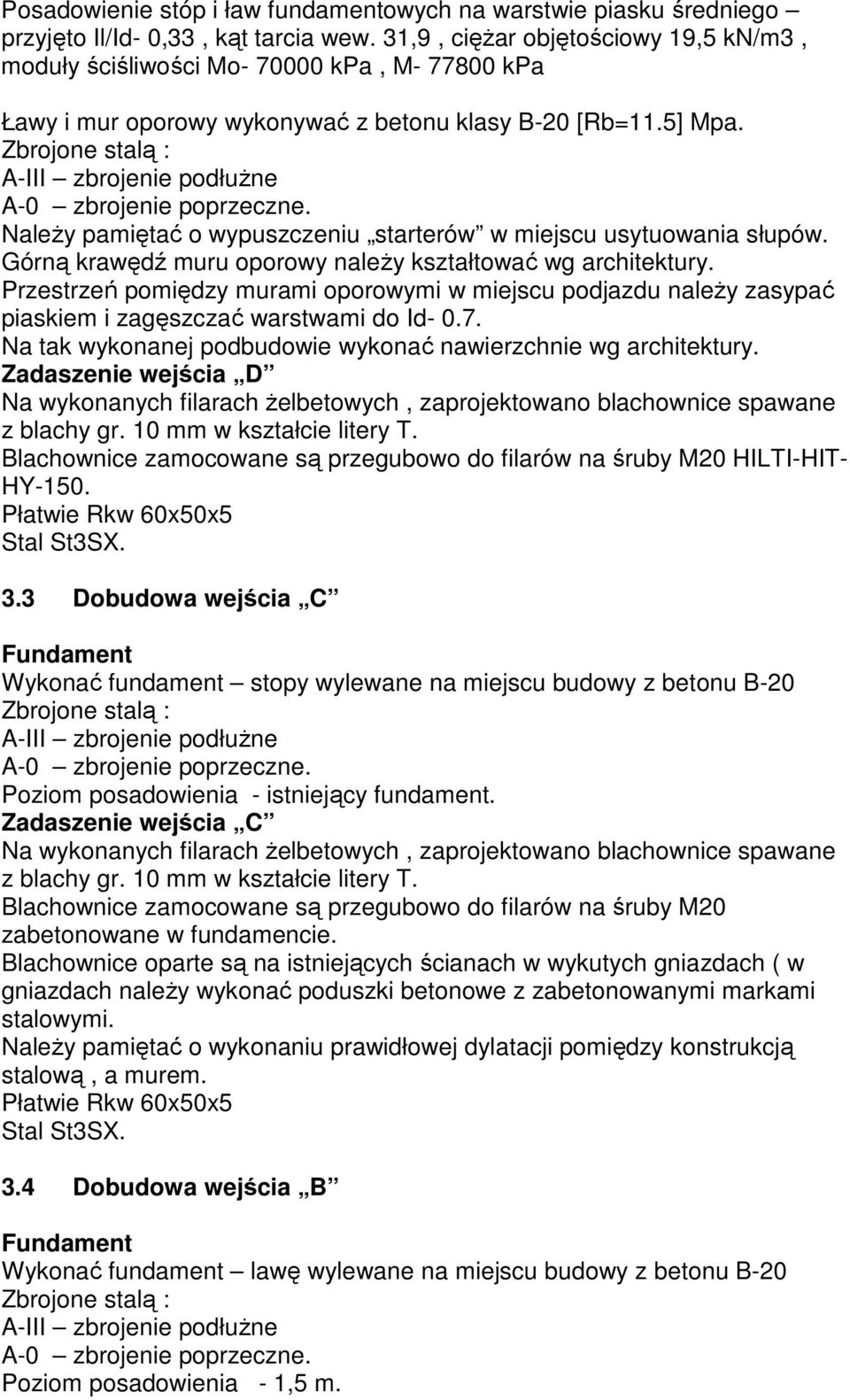

3 Posadowienie stóp i ław fundamentowych na warstwie piasku średniego przyjęto Il/Id- 0,33, kąt tarcia wew. 31,9, ciężar objętościowy 19,5 kn/m3, moduły ściśliwości Mo kpa, M kpa Ławy i mur oporowy wykonywać z betonu klasy B-20 [Rb=11.5] Mpa. Należy pamiętać o wypuszczeniu starterów w miejscu usytuowania słupów. Górną krawędź muru oporowy należy kształtować wg architektury. Przestrzeń pomiędzy murami oporowymi w miejscu podjazdu należy zasypać piaskiem i zagęszczać warstwami do Id Na tak wykonanej podbudowie wykonać nawierzchnie wg architektury. Zadaszenie wejścia D Na wykonanych filarach żelbetowych, zaprojektowano blachownice spawane z blachy gr. 10 mm w kształcie litery T. Blachownice zamocowane są przegubowo do filarów na śruby M20 HILTI-HIT- HY Dobudowa wejścia C Fundament Wykonać fundament stopy wylewane na miejscu budowy z betonu B-20 Poziom posadowienia - istniejący fundament. Zadaszenie wejścia C Na wykonanych filarach żelbetowych, zaprojektowano blachownice spawane z blachy gr. 10 mm w kształcie litery T. Blachownice zamocowane są przegubowo do filarów na śruby M20 zabetonowane w fundamencie. Blachownice oparte są na istniejących ścianach w wykutych gniazdach ( w gniazdach należy wykonać poduszki betonowe z zabetonowanymi markami stalowymi. Należy pamiętać o wykonaniu prawidłowej dylatacji pomiędzy konstrukcją stalową, a murem. 3.4 Dobudowa wejścia B Fundament Wykonać fundament lawę wylewane na miejscu budowy z betonu B-20 Poziom posadowienia - 1,5 m.

4 Zadaszenie wejścia B Na wykonanym fundamencie żelbetowych, zaprojektowano blachownice spawane z blachy gr. 10 mm w kształcie litery T. Blachownice zamocowane są przegubowo do fundamentu na śruby M20 zabetonowane w fundamencie. Blachownice oparte są na istniejących ścianach w wykutych gniazdach ( w gniazdach należy wykonać poduszki betonowe z zabetonowanymi markami stalowymi. Należy pamiętać o wykonaniu prawidłowej dylatacji pomiędzy konstrukcją stalową, a murem. 3.5 Zadaszenie wejścia A Zadaszenie wejścia A Zaprojektowano wsporniki blachownicowe w kształcie litery T, mocowane do muru na wysokości wieńca i do niego kotwione na śruby M16 HILTI HIT-HY Nadproża segmentu A i B Przed wykonaniem ( wkuwaniem) nadproży należy podstemplować stropy w miejscu ich wykonywania na całej długości. Nie należy wykonywać wszystkich wykuć na całej długości korytarza, lecz podzielić prace tak by nie stworzyć zagrożenia awarią budowlaną. W większości należy wkuć nadproża prefabrykowane typu L19, nadproża o większej długości otworu niż 180 cm należy wykonać z kształtowników walcowanych C. Kolejność robót do wykonania jednego nadproża: a. Podstępować strop na całej długości wykonywanego nadproża z dwóch stron. b. Wykonać bruzdę z jednej strony ściany na głębokość nieco większą niż półka ceownika ( po skuciu tynku ). c. Jednocześnie wykonać poduszkę betonową wraz z przemurowaniem cegieł w miejscu oparcia nadproży ( należy ocenić czy nie wymienić cegieł na całej wysokości filara ). d. Osadzić nadproże i dokładnie ubić zaprawę ATLAS MONTER pomiędzy górną półką C lub L19 a murem na całej długości belki. e. Wykuć bruzdę z drugiej strony muru. f. I wykonać poduszki i ewentualnie przemurować filar. g. Osadzić nadproże i ubić zaprawę ATLAS MONTER. h. Skręcić śrubami ceowniki i. Po ok. tygodniu usunąć mur poniżej nadproża.

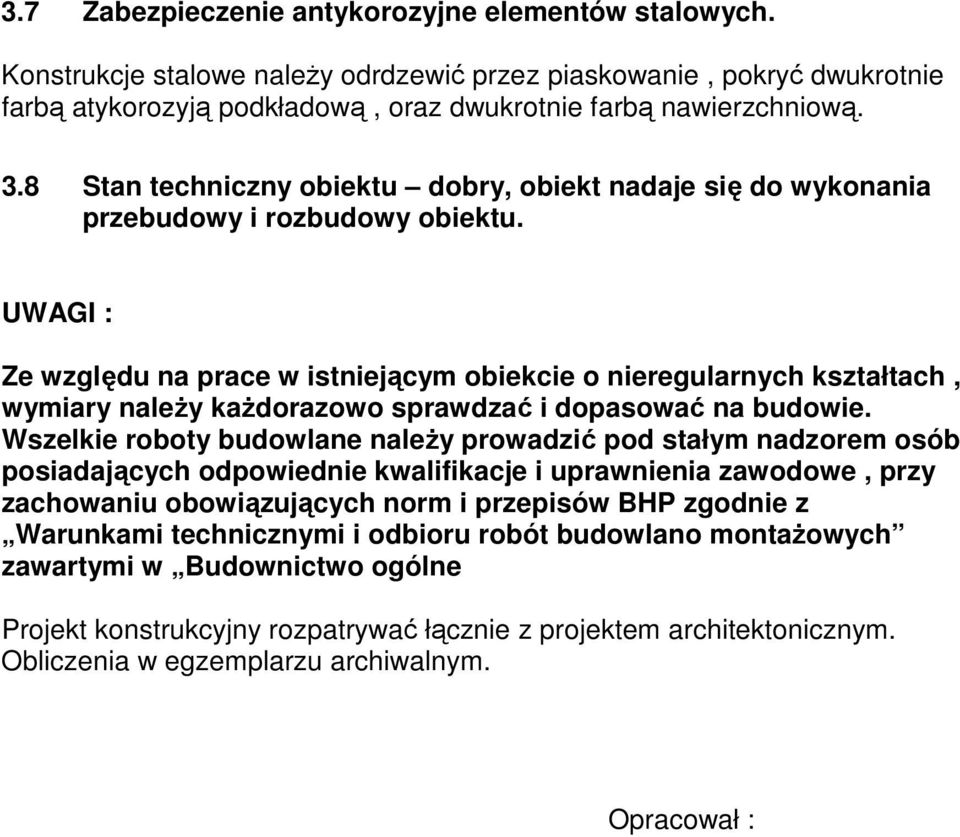

5 3.7 Zabezpieczenie antykorozyjne elementów stalowych. Konstrukcje stalowe należy odrdzewić przez piaskowanie, pokryć dwukrotnie farbą atykorozyją podkładową, oraz dwukrotnie farbą nawierzchniową. 3.8 Stan techniczny obiektu dobry, obiekt nadaje się do wykonania przebudowy i rozbudowy obiektu. UWAGI : Ze względu na prace w istniejącym obiekcie o nieregularnych kształtach, wymiary należy każdorazowo sprawdzać i dopasować na budowie. Wszelkie roboty budowlane należy prowadzić pod stałym nadzorem osób posiadających odpowiednie kwalifikacje i uprawnienia zawodowe, przy zachowaniu obowiązujących norm i przepisów BHP zgodnie z Warunkami technicznymi i odbioru robót budowlano montażowych zawartymi w Budownictwo ogólne Projekt konstrukcyjny rozpatrywać łącznie z projektem architektonicznym. Obliczenia w egzemplarzu archiwalnym. Opracował :
