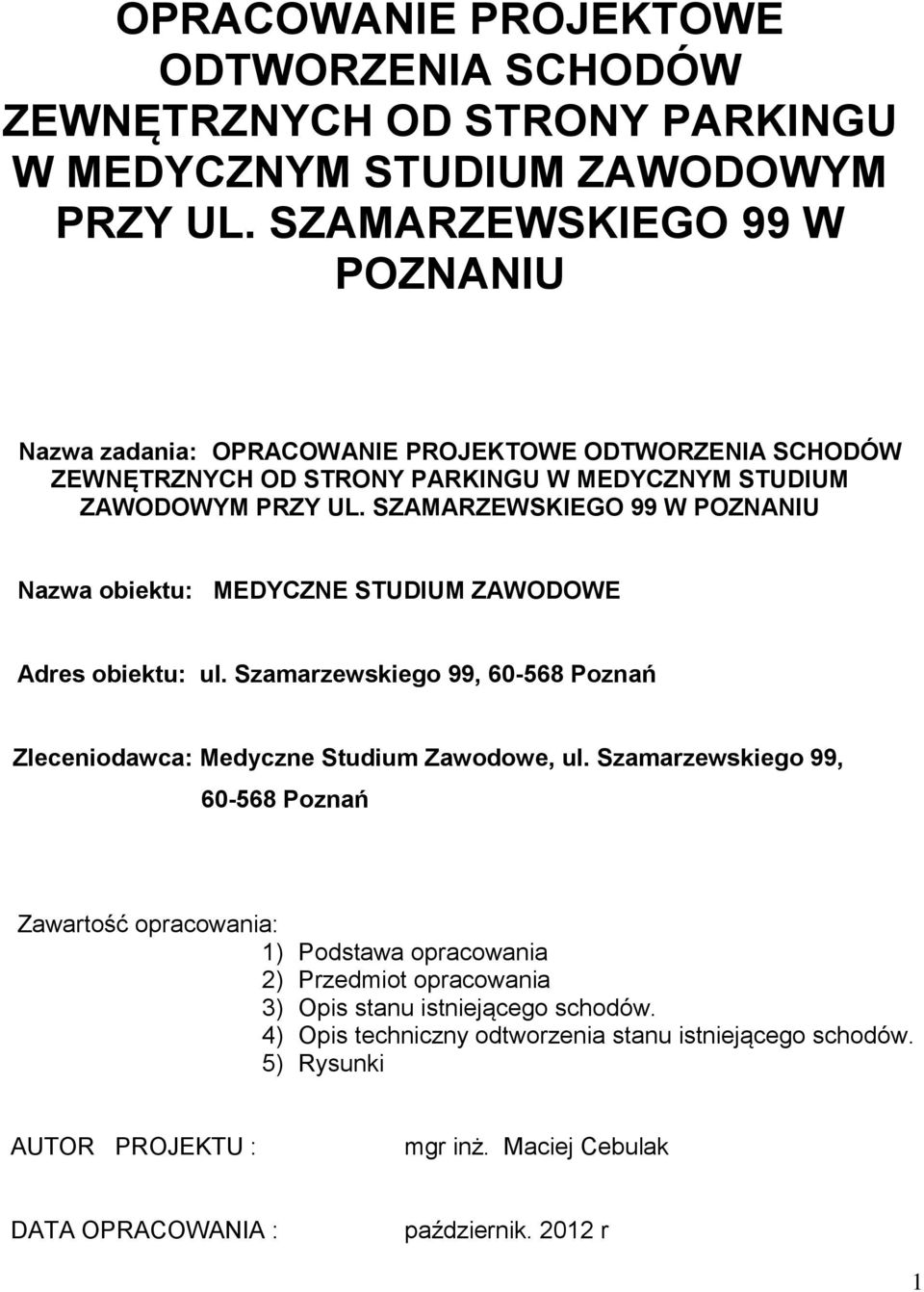

1 OPRACOWANIE PROJEKTOWE ODTWORZENIA SCHODÓW ZEWNĘTRZNYCH OD STRONY PARKINGU W MEDYCZNYM STUDIUM ZAWODOWYM PRZY UL. SZAMARZEWSKIEGO 99 W POZNANIU Nazwa zadania: OPRACOWANIE PROJEKTOWE ODTWORZENIA SCHODÓW ZEWNĘTRZNYCH OD STRONY PARKINGU W MEDYCZNYM STUDIUM ZAWODOWYM PRZY UL. SZAMARZEWSKIEGO 99 W POZNANIU Nazwa obiektu: MEDYCZNE STUDIUM ZAWODOWE Adres obiektu: ul. Szamarzewskiego 99, Poznań Zleceniodawca: Medyczne Studium Zawodowe, ul. Szamarzewskiego 99, Poznań Zawartość opracowania: 1) Podstawa opracowania 2) Przedmiot opracowania 3) Opis stanu istniejącego schodów. 4) Opis techniczny odtworzenia stanu istniejącego schodów. 5) Rysunki AUTOR PROJEKTU : mgr inż. Maciej Cebulak DATA OPRACOWANIA : październik r 1

2 SPIS ZAWARTOŚCI 1. Podstawa opracowania 2. Przedmiot opracowania 3. Opis stanu istniejącego schodów. 4. Opis techniczny odtworzenia stanu istniejącego schodów. 5. Rysunki - Rys. nr 1 Rzut stan istniejący - Rys nr 2 Przekrój stan istniejący - Rys nr 3 Rzut remont schodów - Rys nr 4 Przekrój A-A remont schodów - Rys nr 5 Przekrój B-B remont schodów - Rys nr 6 Konstrukcja remont schodów 2

3 1. Podstawa opracowania: - zlecenie i ustalenia z użytkownikiem budynku - wizja lokalna 2. Przedmiot opracowania: Przedmiotem opracowania jest wykonanie remontu odtworzeniowego schodów od strony parkingu w celu zapewnienia bezpieczeństwa ich użytkowania. 3. Opis stanu istniejącego schodów: Przedmiotowe schody znajdują się przy wejściu do budynku Medycznego Studium Zawodowego od strony parkingu przy ul. Szamarzewskiego 99 w Poznaniu. Schody wachlarzowe wykonano, jako betonowe wykończone lastrikiem, w obecnym stanie z licznymi ubytkami wykończonej powierzchni. Bezpośrednio przed drzwiami wejściowymi zlokalizowano małą kratkę ściekową podłączoną do istniejącej instalacji kanalizacyjnej. Wokół schodów wykonano opaskę betonową w chwili obecnej w znacznym stopniu spękaną. Schody nie posiadają żadnej balustrady czy poręczy zapewniającej bezpieczne zejście do budynku. Istniejąca kratka ściekowa podczas intensywnych opadów deszczu nie zapewnia w wystarczającym stopniu odprowadzenia nagromadzonej wody, co powoduje dostawanie się wody opadowej do budynku MSZ. 4. Opis techniczny odtworzenia stanu istniejącego schodów: a) Roboty rozbiórkowe Istniejącą opaskę i schody betonowe wraz z okładziną należy rozebrać w/g rys. nr 1 i 2, a powstały gruz z rozbiórki wywieźć poza teren MSZ wraz z utylizacją. Kratkę ściekową przed wejściem do budynku należy zdemontować a wlot do rury ściekowej zabezpieczyć przed zabrudzeniem. Istniejące drzwi wejściowe do budynku zabezpieczyć przed uszkodzeniem. b) Roboty budowlane - konstrukcja schodów, płyty i ścian oporowych Schody wraz z płytą przed wejściem do budynku odtworzyć jako żelbetowe z betonu C20/25 (B20) zbrojonego prętami stalowymi żebrowanymi fi 10 co 15 cm stal 34GS. Po wykonaniu wykopu i szalunków pod ławy fundamentowe i ściany oporowe należy na 3

4 wykonanym podbetonie z betonu C10/16 (B10) ułożyć zbrojenie z pręta fi 14 strzemiona fi 6 zgodnie z rysunkiem nr 6 i całość zalać betonem C20/25 (B20). Grubość ściany oporowej 25 cm, wysokość 1,25 m, grubość płyty biegowej schodów i płyty przed wejściem 15 cm. Ławy fundamentowe szerokości 70 cm i wysokości 30 cm. Przed ułożeniem zbrojenia płyty żelbetowej wykonać korytowanie wraz z podbudową z piasku zagęszczonego gr 10 cm i podbetonu C10/16 (B10) gr 5 cm. - warstwy wykończeniowe A schody i płyta żelbetowa przed wejściem - okładzina stopni kątowa prosta Terazo 100x35x15 cm gr 4 cm na kleju mrozoodpornym ( Terazo Probet Dasag B-40) - okładzina podestu wraz z cokolikiem przed wejściem Terazo 40x40 cm gr 4 cm na kleju mrozoodpornym ( Terazo Probet Dasag B-40) - izolacja z płynnej foli - beton spadkowy gr. 4 cm zbrojony włóknem stalowym - izolacja z papy termozgrzewalnej gr 5,2 mm x1 wraz z wywinięciem na cokół budynku - płyta żelbetowa gr 15 cm - podbeton gr 5 cm - podsypka piaskowa zagęszczona gr 10 cm B ściana oporowa - okładzina ścian oporowych Terazo 100x35 cm gr 4 cm na kleju mrozoodpornym ( Terazo Probet Dasag B-40) - izolacja przeciwwilgociowa 2x emulsja bitumiczna - ściana oporowa żelbetowa gr 25 cm - powłoka malarska w kolorze szarym STO Akryl Uwagi: - w warstwie spadkowej wykonać spadki 2% w kierunku kratki wycierowej - spoiny pomiędzy okładzinami gr 5 mm kolor szary - ślusarka Balustrada i pochwyty systemowe proste ze stali nierdzewnej fi 50 mm, wysokości 1,10 m - kratka wycierowa Przed drzwiami wejściowymi osadzić kratkę wycierową 120x60 cm ze stali ocynkowanej. - odwodnienie W zagłębieniu kratki wycierowej osadzić kratkę i podłączyć do istniejącej kanalizacji deszczowej. 4

5 - opaski Wokół nowych schodów i ścian oporowych wykonać utwardzenie z kostki betonowej szarej gr 6 cm (cegiełka) na podbudowie cementowo-piaskowej wraz z ogranicznikiem z obrzeża betonowego 100x20x6 cm. Opracował mgr inż. Maciej Cebulak 5
