1 Funkcjonalność systemów zarządzania bazami danych przestrzennych w kartografii internetowej (PosrtgreSQL/PostGIS) Krzysztof Kuśnierek

2 Program referatu Przedstawienie program referatu Wprowadzenie Przestrzenne rozszerzenie DBMS Spatial DBMS PostgreSQL oraz PostGIS krótkie omówienie Instalowanie systemu Zastosowanie w kartografii

3 Wprowadzenie DBMS DataBase Management System DBMS to system, który umoŝliwia tworzenie, aktualizację i aministrację bazy danych. Z pośród logicznych modeli danych większość DBMS wykorzystuje model relacyjny - RDBMS. Model relacyjny organizuje dane w tabele bazy danych. KaŜda tabela składa się z przynajmniej jednego pola, zawiera takŝe pewną ilość rzędów danych. Jednostką tabeli jest rekord. RDBMS udostępnia operatory relacji, które słuŝą do zarządzaniem danych przechowywanych w kolumnach. Większość systemów wykorzystuje Structured Query Language (SQL) jako język zapytań do baz danych.

4 Przestrzenne rozszerzenie DBMS Spatial DBMS W początkowych wersjach systemów GIS dane przestrzenne oraz związane z nimi dane atrybutowe przechowywane były oddzielnie. Atrybuty encji przestrzennych przechowywane były w bazie danych (lub w "płaskim" systemie plików (ang. flat file system), podczas gdy informacja przestrzenna znajdowała się na dysku w oddzielnej strukturze pliku odpowiedniej do określonego oprogramowania GIS. Bazy danych przestrzennych pojawiły się w momencie, kiedy zaczęto traktować informację przestrzenną jako podstawowe obiekty bazy danych. W ten sposób przestrzenne RDBMS odwołują się do zasad zorientowanego obiektowo modelu danych mimo, iŝ spełniają zasady relacyjności baz danych Codd'a (1970)

5 Przestrzenne rozszerzenie DBMS Spatial DBMS Dlaczego powinno się umieszczać dane przestrzenne w DBMS? Dane przestrzenne są związane z innymi typami danych (dane numeryczne, dane opisowe). Zawieranie ich w bazie danych umoŝliwia zakodowanie duŝej ilości złoŝonych relacji przestrzennych. Przykłady: sieć wodno-kan: obszar serwisowy, ostatnia konserwacja, rzeki: przepływ, stan, temperatura, koncentracja związków chemicznych, obszary leśne: wartość pienięŝna, gatunki drzew, własność określonej przestrzeni, ochrona przyrody

6 PostgreSQL oraz PostGIS krótkie omówienie PostgreSQL PostgreSQL jest systemem zarządzania bazami danych o charakterze obiektowo- relacyjnym. Jest produktem darmowym na licencji BSD, prze co moŝe być dowolnie wykorzystywany i modyfikowany i rozprowadzany za darmo nawet w celach komercyjnych. PostgreSQL jest wzbogacony o przestrzenne rozszerzenie nazwane PostGIS. Stosowane jest ono dla przechowywania odniesionych przestrzennie obiektów geograficznych (obiekty których pozycja i zasięg zdefiniowane są w układzie przestrzennym) Rozszerzenie to funkcjonuje jak Oracle Spatial lub ArcSDE i jest oparte na stanandach Open Geospatial Consortium (OGC). Oprócz swoistej przechowalni przestrzennej PostGIS udostępnia w ramach systemu PostgreSQL silnik transformacji przestrzennych wyraŝonych w funkcjach, które działają jak most pomiędzy bazą danych przestrznnych a systemem GIS

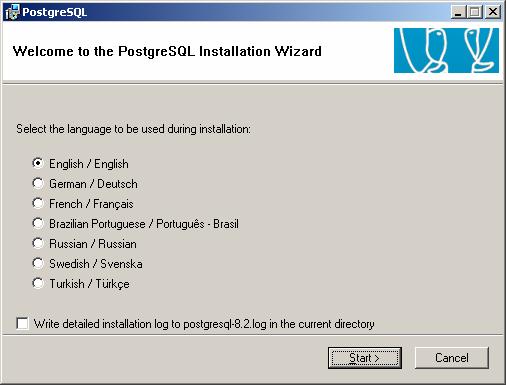

7 instalacja

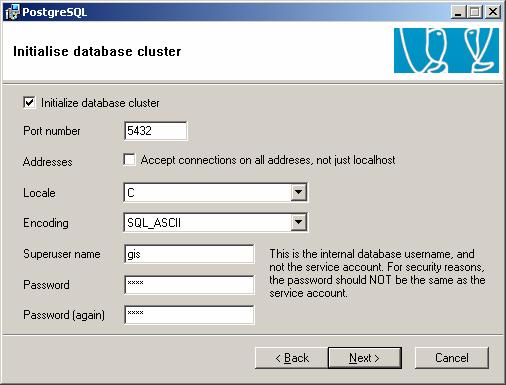

9 instalacja

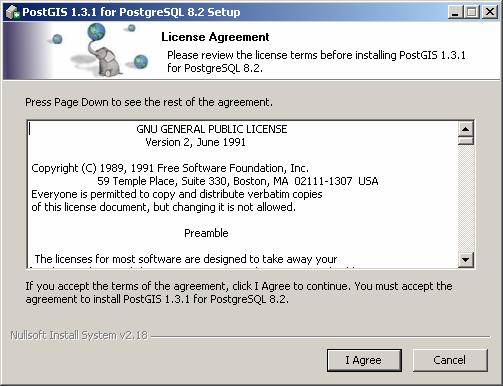

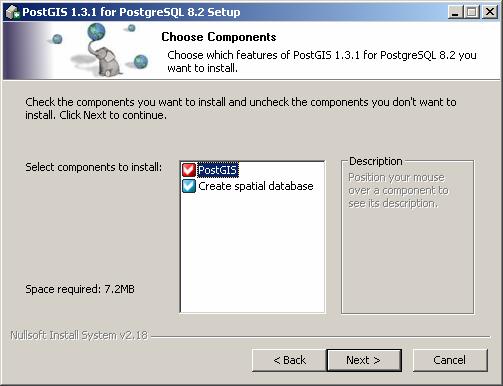

10 instalacja

11 instalacja

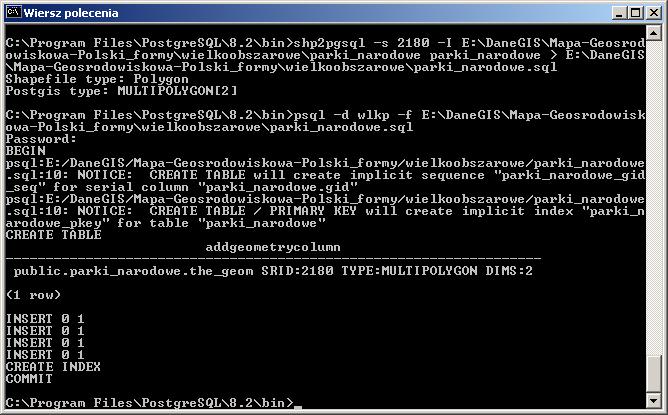

12 instalacja

17 Funkcjonalność w kartograficznych aplikacjach internetowych 1. DYNAMICZNE WYŚWIETLANIE DANYCH WEKTOROWYCH W PRZEGLĄDARCE INTERNETOWEJ

18 schemat połączeń pomiędzy aplikacją kartograficzną a serwerem danych przestrzennych

19 Funkcjonalność w kartograficznych aplikacjach internetowych 2. WYKORZYSTANIE WBYDOWANEJ W DBMS OBSŁUGI ZAPYTAŃ PRZESTRZENNYCH - SQL wykorzystywanie zapytań dla określenia relacji przestrzennych Określanie odległości Określanie przynaleŝności przestrzennej wykorzystywanie zapytań dla wykonania operacji przestrzennych Obliczanie powierzchni Wyznaczanie części wspólnej dla danych obszarów Wyznaczanie obszaru buforowego Itp..

20 Relacja przestrzenna (zwraca wartość) SELECT the_geom, school_name FROM schools WHERE Distance(the_geom, 'POINT( )') < 5000 Operacja przestrzenna (zwraca geometrię) SELECT the_geom, school_name FROM schools WHERE Buffer(the_geom, 5000)

21 Dziekuje za uwagę Krzysztof Kuśnierek
