1 Innowacyjne rozwiązania typu open source w aplikacjach typu gis-web Dominik Tałanda

2 Wprowadzenie do GIS AGENDA

3 Dominik Tałanda SMT Software S.A. Prowadzący GIS konieczne minimum teorii Ćwiczenia

4 SMT Software S.A. Na rynku od 2002 roku Ponad 400 specjalistów IT 7 oddziałów na terenie kraju: Wrocław (siedziba główna), Warszawa, Poznań, Kraków, Gliwice, Katowice, Białystok; oddział w Holandii, Francji, UK. Część grupy kapitałowej Grupa SMT S.A. notowanej na GPW Outsourcing IT Projekty informatyczne aplikacje mobilne specjaliści zespoły usługi zarządzane dedykowane online mobilne GIS testy i audyty

5 Dominik Tałanda Współpracuje z SMT od sześciu lat; W ramach tej współpracy przeszedł ścieżkę od programisty do osoby zarządzającej projektami, specyficznej specjalizacji informatyki jaką jest GIS; W projektach wykorzystuje rozwiązania udostępniane na licencjach open source lub pokrewnych (Openlayers, Geoserver czy PostreSQL + PostGIS) oraz rozwiązana komercyjne (Oracle Database, Esti ArcGIS Server).

6 Wprowadzenie do GIS KONIECZNE MINIUM TEORII

7 Konieczne minimum teorii Pytanie Zapytanie relacyjne Zapytanie geometr. W jakim państwie leży Praga? TAK TAK Czy Praga jest w tym samym państwie co Pilzno? TAK TAK Co leży bliżej Berlina, Gorzów Wielkopolski czy Szczecin? NIE TAK Czy Polska graniczy z Republiką Czeską? NIE TAK Jakie miasta znajdują się w odległości do 200 km od Poznania? NIE TAK

8 Konieczne minimum teorii

9 Konieczne minimum teorii Jak przechowywać dane przestrzenne w bazie? Własne struktury danych (specyficzne układy tabel i kolumn) BLOB Typy Geometryczne

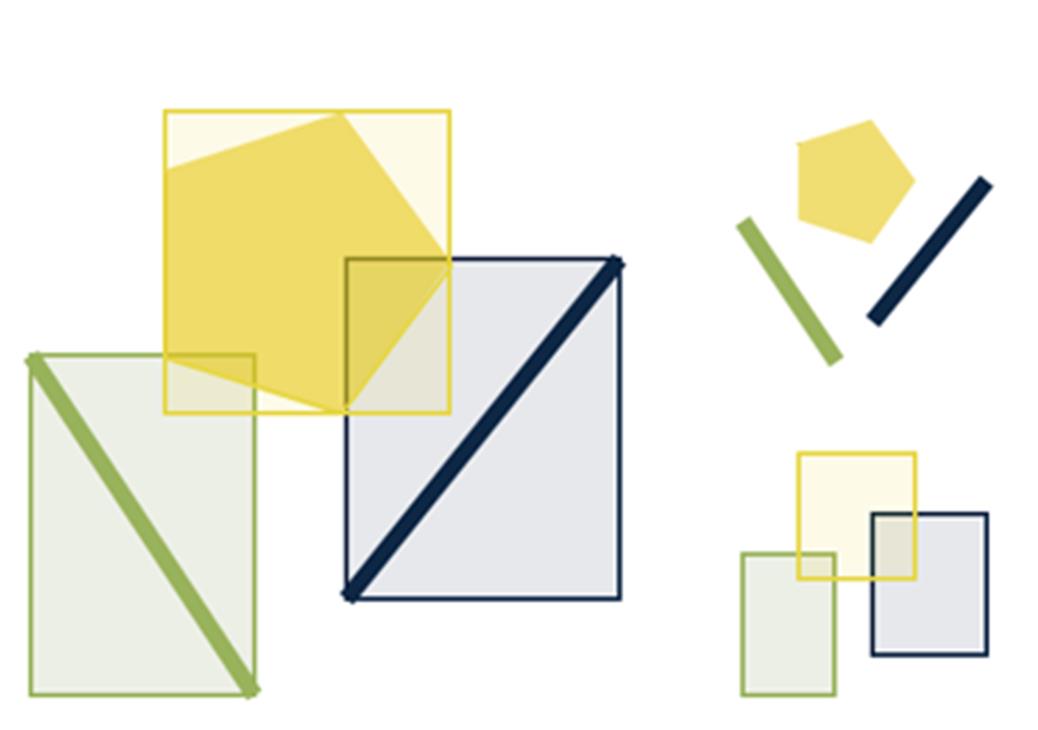

10 Konieczne minimum teorii Metadane BoundingBox Układ odniesienia*

11 Wprowadzenie do GIS. Konieczne minimum teorii Typy Geometrii (Oracle): SDO_GTYPE określa typ geometrii w formacie dltt d liczba wymiarów wykorzystywanych do opisu geometrii, l dotyczy systemu LRS (linear referencing system), tt typ geometrii. Prawidłowe wartości to: dl00 UNKNOWN_GEOMETRY geometria ignorowana przez funkcje i operatory przestrzenne, dl01 POINT geometria składająca się z jednego punktu, dl02 LINESTRING geometria składająca się z jednego ciągu linii, dl03 POLYGON jeden wielokąt, dl04 COLLECTION różnorodna kolekcja elementów, dl05 MULTIPOINT geometria składająca się z wielu punktów, dl06 MULTILINESTRING wiele ciągów linii, dl07 MULTIPOLYGON wiele rozłącznych wielokątów lub powierzchni, dl08 SOLID bryła geometria składająca się z wielu płaszczyzn zamykających przestrzeń, dl09 MULTISOLID geometria składająca się z wielu brył. SDO_GEOMETRY(2007, 8307, NULL, SDO_ELEM_INFO_ARRAY(1, 1003, 1, 277, 1003, 1, 421, 1003, 1, 609, 1003, 1, 695, 1003, 1), SDO_ORDINATE_ARRAY( , , , , , ) )

12 Wprowadzenie do GIS. Konieczne minimum teorii Zapytania przestrzenne (Oracle) Wyznaczające relacje pomiędzy dwoma obiektami: RELATE określa zależność pomiędzy obiektami, WITHIN_DISTANCE sprawdza czy obiekty znajdują się w określonej odległości. Operacje na pojedynczych obiektach: SDO_ARC_DENSIFY zamienia łuki i okręgi na przybliżone odpowiedniki wyrażone za pomoc linii prostych, SDO_AREA wyznacza powierzchnię dwuwymiarowej geometrii, SDO_BUFFER generuje wielokąt otaczający geometrię, SDO_CENTROID zwraca punkt georeferencyjny obrębu geometrii, SDO_CONVEXHULL zwraca obiekt reprezentujący powłokę wypukłą geometrii, SDO_LENGTH wylicza długość obwodu, SDO_MBR wyznacza najmniejszy prostokąt obejmujący geometrię, SDO_[MIN MAX]_MBR_ORDINATE wyznacza dolną/górną krawędź MBR obejmującego geometrię dla określonego wymiaru, SDO_POINTONSURFACE zwraca punkt należący do powierzchni geometrii. Operacje na dwóch obiektach: SDO_DISTANCE oblicza odległość od geometrii, SDO_DIFFERENCE różnica topologiczna dwóch geometrii, SDO_INTERSECTION część wspólna dwóch geometrii, SDO_UNION suma topologiczna dwóch geometrii, SDO_XOR symetryczna różnica dwóch geometrii.

13 Konieczne minimum teorii OGC (Open Geospatial Consortium): WMS WMS CSW Rozwiązania OpenSource: Geoserver Deegree Geonetwork

14 Konieczne minimum teorii Przykład zapytania WMS RENT=TRUE&SERVICE=WMS&VERSION=1.1.1&REQUEST=GetMap&STYLES=&SRS=EPSG%3A900913&BBOX= , , , &WIDTH=1570&HEIGHT=253 FORMAT=image%2Fpng& LAYERS=GeoPSHv7%3ARBDH& TRANSPARENT=TRUE& SERVICE=WMS& VERSION=1.1.1& REQUEST=GetMap& STYLES=& SRS=EPSG%3A900913& BBOX= , , , & WIDTH=1570& HEIGHT=253

15 Konieczne minimum teorii Style - SLD

16 Wprowadzenie do GIS ĆWICZENIA

17 Ćwiczenia Praca nad zadaniami PostgreSQL PostGIS SHP GeoServer SLD OpenLayers
