CYFROWE PRZETWARZANIE SYGNAŁÓW

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "CYFROWE PRZETWARZANIE SYGNAŁÓW"

Transkrypt

1 POLITECHNIKA RZESZOWSKA im. I. Łukasiewicza WYDZIAŁ ELEKTROTECHNIKI I INFORMATYKI Katedra Metrologii i Systemów Diagnostycznych CYFROWE PRZETWARZANIE SYGNAŁÓW Analiza widmowa sygnałów (2) dr inż. Robert Hanus 1

2 Analiza Widmowa z DFT p g p g p p p p p 2

3 Okienkowanie sygnału (w dziedzinie czasu) wg. Lyons: Wprowadzenie do cyfrowego przetwarzania sygnałów 3

4 Relacje związane z twierdzeniem o splocie (ang: convolution) dotyczące mnożenia w dziedzinie czasu x(n) h(n) h(n) x(n) Mnożenie w dziedzinie czasu jest równoważne splotowi w dziedzinie częstotliwości i odwrotnie wg. Lyons: Wprowadzenie do cyfrowego przetwarzania sygnałów 4

5 Relacje związane z twierdzeniem o splocie dotyczące mnożenia w dziedzinie częstotliwości x(n) h(n) h(n) x(n) Splot (dyskretny): h[n]: n 0,1,2...P 1; y[n] h[n] x[n] P Q 1 k 0 Y[m] H[m] X[m] x[n]:n 0,1,2...Q 1 h[k] x[n k]; 5

6 Obliczanie splotu przykład wg. Smith: Cyfrowe przetwarzanie sygnałów Splot jest operacją przemienną: x[n]: n 0,1,2...P 1; y[n] x[n] h[n] P Q 1 k 0 Y[m] X[m] H[m] h[n]:n 0,1,2...Q 1 x[k] h[n k] h[n] x[n] 6

7 Obliczanie splotu Maszyna splotowa Odwrócenie (odbicie) ciągu h(n) względem punktu n=0 wg. Smith: Cyfrowe przetwarzanie sygnałów 7

8 Dodanie zer 8

9 Dodanie zer 9

10 Sygnał prostokątny (okno) w dziedzinie czasu i częstotliwości Dziedzina czasu Dziedzina częstotliwości 10

11 Widmo okna prostokątnego Widmo amplitudowe okna prostokątnego wg. Lyons: Wprowadzenie do cyfrowego przetwarzania sygnałów 11

12 Widmo okna prostokątnego i trójkątnego wg. Lyons: Wprowadzenie do cyfrowego przetwarzania sygnałów 12

13 Rozmycie (przeciek, przenikanie) widma (1) Dziedzina czasu. Sygnał wejściowy Okno Sygnał po okienkowaniu (mnożenie) Dziedzina częstotliwości Widmo sygnału wejściowego Widmo okna Widmo sygnału po okienkowaniu (splot) 13

14 Rozmycie (przeciek, przenikanie) widma (2) Zniekształcenie powstające w wyniku zastosowania okna wycinającego wg. materiałów firmy National Instruments 14

15 Efekty przecieku widma (1) 15

16 Efekty przecieku widma (2) 16

17 Przeciek widma przyczyny powstawania (1) a) A waveform that exactly fits one time record b) When replicated, no transients are introduced a) A waveform that dose not exactly fits into one time record b) When replicated, severe transients are introduced, causing leakage in the frequency domain 17

18 Przeciek widma przyczyny powstawania (2) a) szerokość okna wycinającego równa 2 okresom x(t) b) szerokość okna wycinającego nierówna nt 18

19 Przykład przecieku widma (1) Przypadek 1 brak przecieku widma: a) ciąg wejściowy o trzech okresach w ciągu danych b) moduł wartości wyjściowych DFT wg. Lyons: Wprowadzenie do cyfrowego przetwarzania sygnałów 19

20 Przykład przecieku widma (2) Przypadek 2 wyraźny przeciek : a) ciąg wejściowy o 3,4 okresu w ciągu danych b) moduł wartości wyjściowych DFT 20

21 Kształt obwiedni widma i położenie prążków (1) Odpowiedź częstotliwościowa DFT dla N punktowego ciągu wejściowego, zawierającego k okresów rzeczywistej cosinusoidy: a) odpowiedź amplitudowa jako funkcja m tego prążka, b) moduł odpowiedzi jako funkcja częstotliwości w Hz, 21

22 Kształt obwiedni widma i położenie prążków (2) Położenie i amplitudy prążków DFT: a) częstotliwość sygnału wejściowego = 8 khz, b) częstotliwość sygnału wejściowego = 8,5 khz, c) częstotliwość sygnału wejściowego = 8,75 khz 22

23 Wybrane funkcje okien Okno Hanninga: n = 0,1,2...N-1 Okno Hamminga: n = 0,1,2...N-1 Okno trójkątne: Okno Blackmana: n = 0,1,2...N-1 Okno Czebyszewa: w(n) = N - punktowa odwrotna DFT z : i m = 0,1,2...N-1 Okno Kaisera-Bessela: n = 0,1,2...N-1 i p = (N-1)/2 23

24 Najważniejsze parametry okien (1) szerokość listka głównego (wpływa na rozdzielczość analizy) poziom listków bocznych nachylenie charakterystyki częstotliwościowej listków bocznych współczynnik tłumienia amplitudy Charakterystyki kilku okien w dziedzinie czasu i częstotliwości 24

25 Najważniejsze parametry okien (2) 25

26 Przykładowe okna (1) Effect of Rectangular weighting in the time and frequency domains 26

27 Przykładowe okna (2) Effect of Hanning weighting in the time and frequency domains 27

28 Przykładowe okna (3) Effect of Kasiser-Bessel and flat-top weighting in the time and frequency domains 28

29 Przykładowe okna (4) The rectangular window,:(a) has the narrowest main lobe but the largest amplitude side lobes. The Hamming window, (b), and the Blackman window, (c), have lower amplitude side lobes at the expense of a wider main lobe. The fiat-top window, (d), is used when the amplitude of a peak must be accurately measured. 29

30 Okna parametryczne (1) (Czybyszewa) w(n) = N - punktowa odwrotna DFT z : m = 0,1,2...N-1 Funkcje okna Czybyszewa dla różnych wartości : a) współczynnik okna w dziedzinie czasu, b) Widma amplitudowe w dziedzinie częstotliwości w db wg. Lyons: Wprowadzenie do cyfrowego przetwarzania sygnałów 30

31 Okna parametryczne (2) (Kaisera) n = 0,1,2...N-1 i p = (N-1)/2 Funkcje okna Kaisera (Kaisera-Bessela) dla różnych wartości : a) współczynnik okna w dziedzinie czasu, b) Widma amplitudowe w dziedzinie częstotliwości w db, 31

32 Parametry okien (1) szerokość listka głównego poziom listków bocznych nachylenie charakterystyki częstotliwościowej listków bocznych wg. materiałów firmy National Instruments 32

33 Parametry okien (2) szerokość listka głównego poziom listków bocznych nachylenie charakterystyki częstotliwościowej listków bocznych wg. materiałów firmy National Instruments 33

34 Parametry okien (3) współczynnik skalowania równoważne pasmo szumowe największy błąd odwzorowania amplitudy Równoważne pasmo szumowe (równoważna szerokość widma okna) szerokość filtra prostokątnego o amplitudzie równej amplitudzie okna, przepuszczającego taką samą moc szumu białego 34

35 Parametry okien (4) Amplitude Error wg. materiałów firmy National Instruments 35

36 Parametry okien (5) - Amplitude Error 36

37 Parametry okien (6) - współ. skalowania Okno Hanninga: a) 64-próbkowy iloczyn okna Hanninga i wejściowego przebiegu sinusoidalnego o 3,4 okresach na przedziałach próbkowania b) wejściowe wartości DFT dla okna Hanninga w porównaniu z wyjściowymi wartościami DFT dla okna prostokątnego wg. Lyons: Wprowadzenie do cyfrowego przetwarzania sygnałów 37

38 Parametry okien (7) - współ. skalowania i wpływ listków bocznych Zwiększona czułość wykrycia sygnału osiągnięta dzięki zastosowaniu okienkowania: a) 64-próbkowy iloczyn okna Hanninga i sumy przebiegów sinusoidalnych o 3,4 okresach i 7 okresach na przedział próbkowania, b) wejściowe wartości DFT dla okna Hanninga ze zmniejszonym przeciekiem w porównaniu z wyjściowymi wartościami DFT dla okna prostokątnego 38

39 Zalecenia dotyczące wyboru typu okna wg. materiałów firmy National Instruments 39

40 Przykłady analizy sygnałów z zastosowaniem okien (1) Example of using a window in spectrai analysis. Figure (a) shows the frequency spectrum (magnitude only) of a signal consisting of two sine waves. One sine wave has a frequency exactly equal to a basis function, allowing it to be represented by a single sample. The other sine wave has a frequency between two oft he basis functions, resulting in tails on the peak. Figure (b) shows the frequency spectrum of the same signal, but with a Hamming window applied before taking the DFT. The window makes the peaks look the same and reduces the tails, but broadens the peaks. 40

41 Przykłady analizy sygnałów z zastosowaniem okien (2) wg. materiałów firmy National Instruments 41

42 Przykłady analizy sygnałów z zastosowaniem okien (3) a) prostokątne, b) Hanna, c) Gaussa α=3, d) Kaisera-Bessela β=3 42

43 Okienkowanie sygnałów w DASYLab (1) 43

44 Okienkowanie sygnałów w DASYLab (2) 44

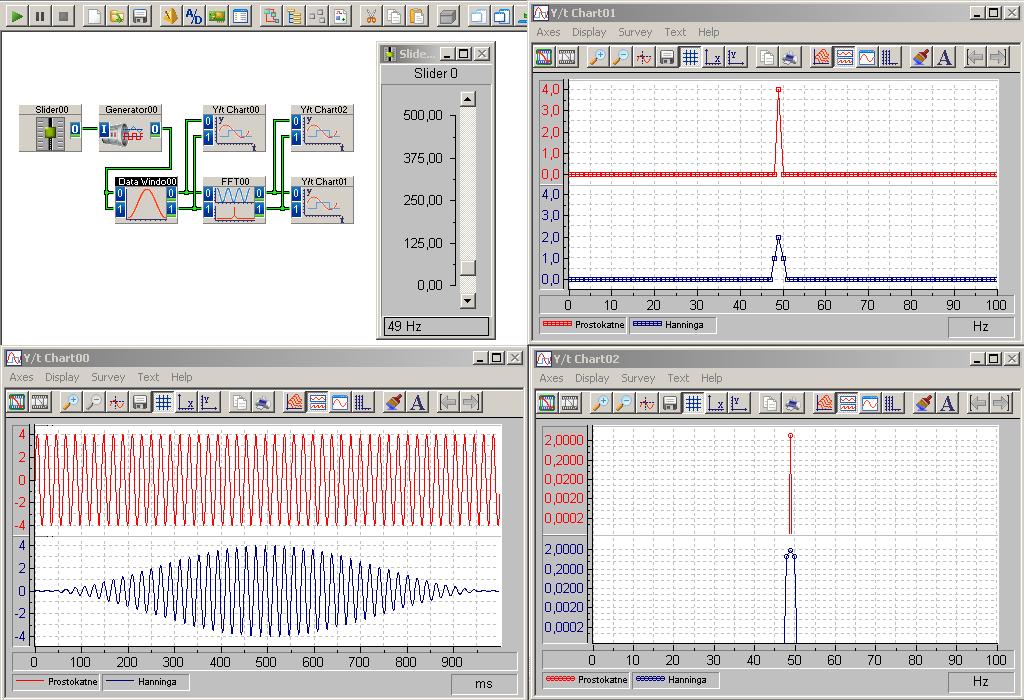

45 Okienkowanie sygnałów w DASYLab (3) f p = 1024 (brak przecieku). Amplitude correction off 45

46 Okienkowanie sygnałów w DASYLab (4) f p = 1024 (brak przecieku). Amplitude correction on 46

47 Okienkowanie sygnałów w DASYLab (5) f p = 1000, f s = 42 Hz (najmniejszy przeciek) 47

48 Okienkowanie sygnałów w DASYLab (6) sin 42 Hz/4,5 V + sin 44 Hz/0,9 V 48

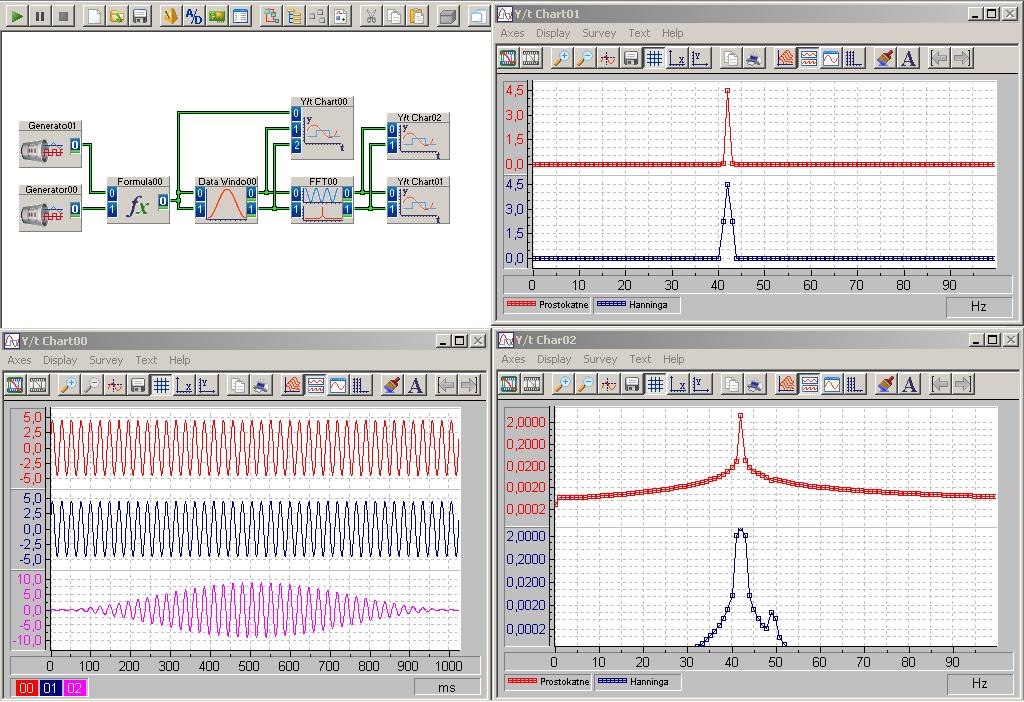

49 Okienkowanie sygnałów w DASYLab (7) sin 42 Hz/4,5 V + sin 49 Hz/0,001 V 49
