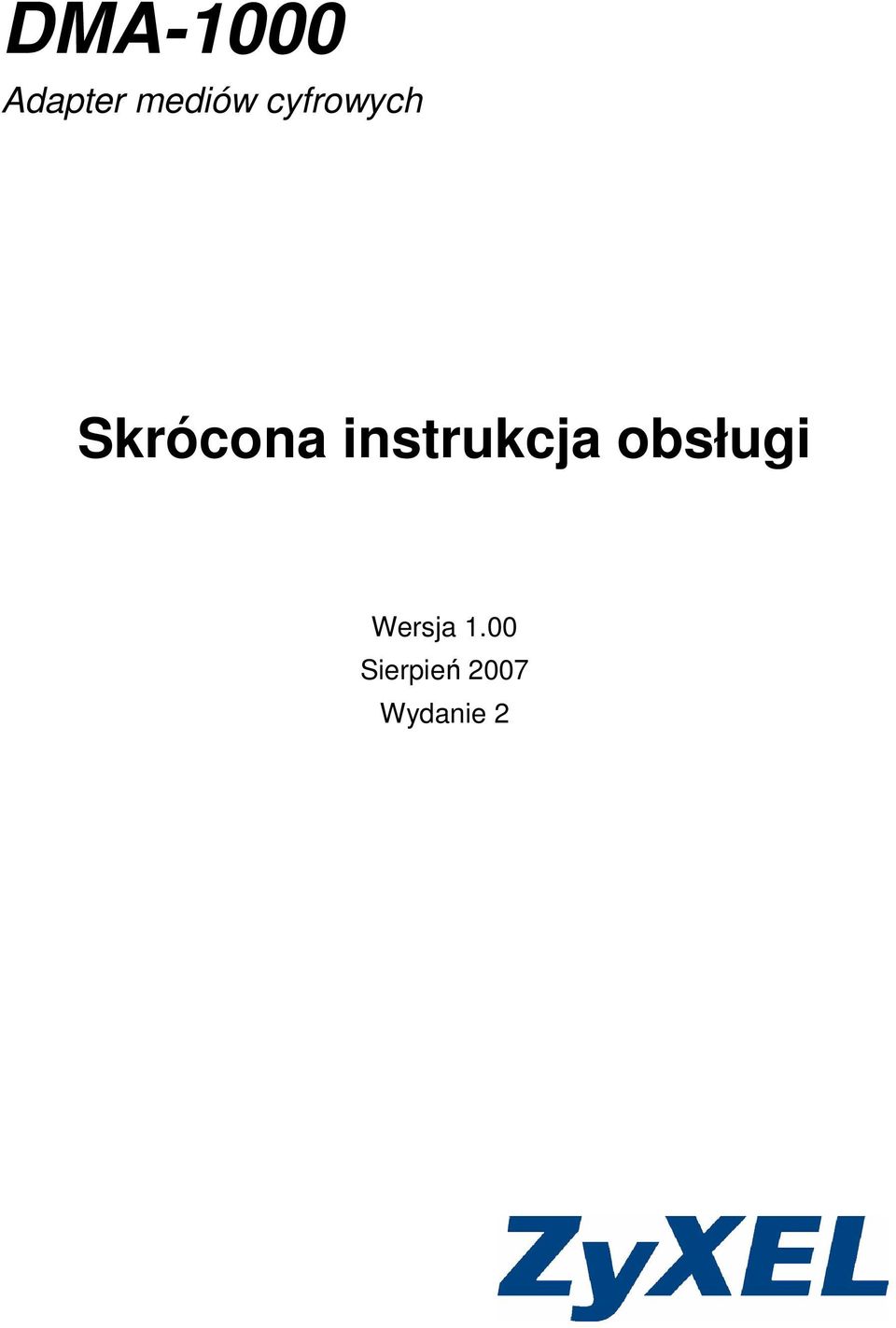

1 DMA-1000 Adapter mediów cyfrowych Skrócona instrukcja obsługi Wersja 1.00 Sierpień 2007 Wydanie 2

2 Adapter DMA-1000 umożliwia odtwarzanie plików audio, wideo i zdjęć na ekranie telewizora. Pliki mogą być przechowywane w komputerze, na kluczu albo na dysku USB. Na poniższym rysunku pokazano adapter DMA-1000 podłączony do przełącznika ethernetowego (S) oraz telewizora. Komputery A - C są podłączone do przełącznika ethernetowego. Aby podłączyć adapter DMA-1000 do gniazda HDMI w telewizorze, należy użyć kabla HDMI. Użytkownicy systemu Windows Vista, którzy chcą używać adaptera DMA-1000 do odtwarzania plików przechowywanych w komputerze, powinni przeczytać dodatek Windows Vista Media Server w instrukcji użytkownika (na dołączonej płycie CD). Aby adapter DMA-1000 mógł odtwarzać pliki przechowywane w komputerze, należy zainstalować dołączone oprogramowanie serwera mediów. Oprogramowanie to wymaga systemu Windows XP. Użytkownicy, którzy nie mają systemu Windows XP albo nie chcą instalować serwera mediów, mogą przenieść pliki do klucza USB. Klucz USB można bezpośrednio podłączyć do adaptera DMA-1000, bez używania serwera mediów ani komputera. -1-

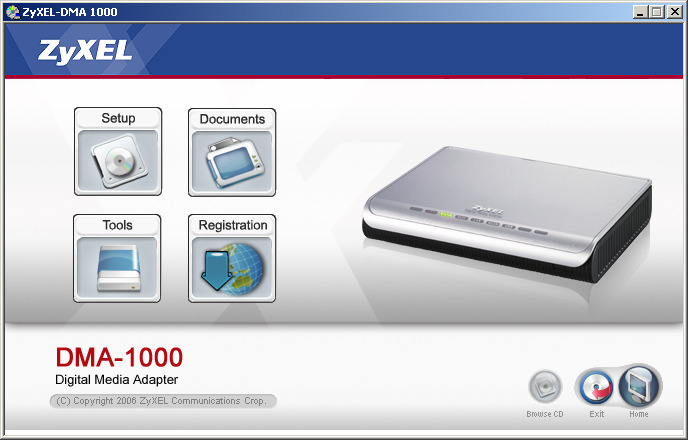

3 Poniższe rozdziały instrukcji (w wymienionej kolejności) wyjaśniają, jak oglądać pliki przechowywane w komputerze oraz w kluczu USB. Oglądanie plików przechowywanych w komputerze 1. Instalowanie oprogramowania serwera mediów 2. Podłączanie adaptera DMA Udostępnianie plików 4. Odtwarzanie plików Oglądanie plików przechowywanych w kluczu USB 2. Podłączanie adaptera DMA Odtwarzanie plików 1. Instalowanie oprogramowania serwera mediów Oprogramowanie serwera mediów trzeba zainstalować w każdym komputerze, który będzie używany do odtwarzania plików poprzez adapter DMA Oprogramowanie można zainstalować tylko w komputerze z systemem Windows XP. Więcej informacji można znaleźć w rozdziale Wymagania. 1. Włożyć płytę CD do stacji. Na pokazanym niżej ekranie kliknąć przycisk Setup. -2-

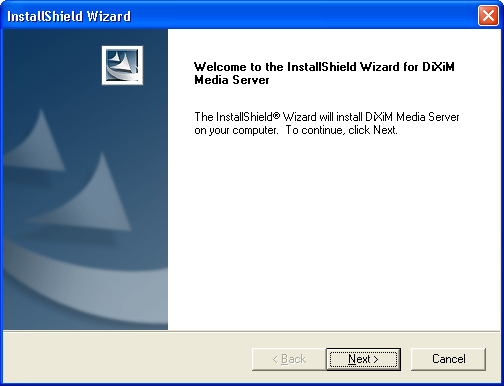

4 ? Jeśli ekran nie zostanie wyświetlony automatycznie, należy zlokalizować i kliknąć dwukrotnie plik setup.exe. 2. Uruchomi się kreator instalacji. Należy postępować według wskazówek wyświetlonych na ekranie, aby zainstalować oprogramowanie. W razie problemów z instalacją albo obsługą serwera mediów należy przeczytać rozdział Wymagania. -3-

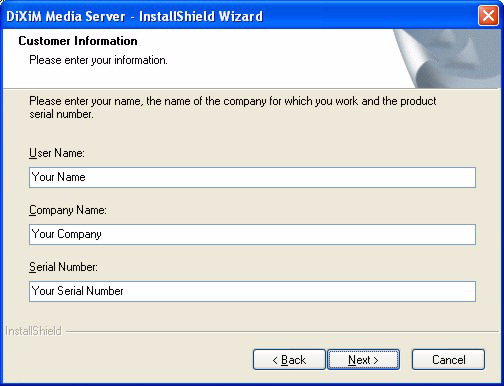

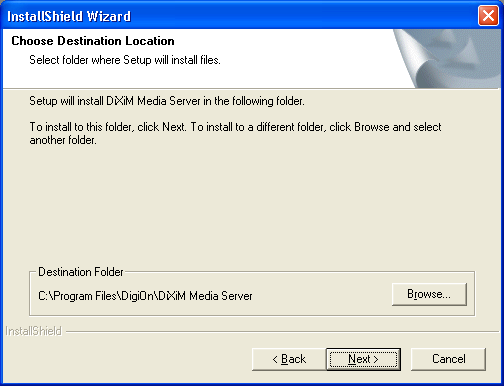

5 3. Wprowadzić informacje na pokazanym niżej ekranie. Wpisać nazwę użytkownika (do 64 znaków ASCII). Nazwa firmy jest opcjonalna (do 64 znaków ASCII). Kliknąć przycisk Registration na ekranie, który pojawił się po włożeniu płyty CD do stacji (zob. strona 3). Następnie kliknąć Media Server Serial Number, aby otworzyć plik tekstowy z numerem seryjnym. Skopiować i wkleić numer seryjny w polu Serial Number na pokazanym tu ekranie. 4. Wybrać folder instalacji oprogramowania (albo pozostawić ustawienie domyślne). -4-

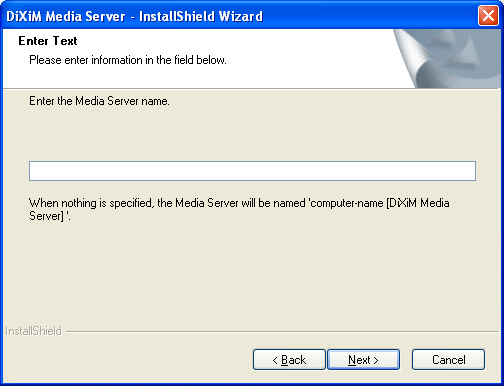

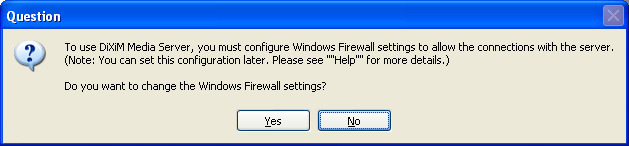

6 5. Można określić nazwę serwera mediów, którą adapter DMA-1000 będzie wyświetlał na ekranie telewizora. Jest to przydatne, jeśli oprogramowanie serwera będzie instalowane w wielu komputerach. Nazwa nie powinna być dłuższa niż 34 znaki ASCII. 6. Jeśli pojawi się ekran z pytaniem o konfigurację zapory systemu Windows XP, należy kliknąć przycisk Yes. Dzięki temu adapter DMA będzie miał dostęp do plików w komputerze.? Jeśli komputer ma inną programową zaporę sieciową (taką jak ZoneAlarm), która wymaga konfiguracji, należy zajrzeć do instrukcji użytkownika. 7. Po zakończeniu instalacji w zasobniku systemowym (zwykle w prawym dolnym rogu ekranu) pojawi się pokazania niżej ikona. Należy kliknąć ją dwukrotnie, aby otworzyć ekran konfiguracji serwera. -5-

7 8. Na liście Published Folder List wymienione są foldery, które komputer udostępnia adapterowi DMA Domyślnie udostępnione są foldery Moja muzyka, Moje obrazy i Moje wideo. Aby udostępnić inne pliki, należy kliknąć przycisk Add Folder i zlokalizować żądany folder. Aby usunąć folder z listy, należy kliknąć go, a następnie kliknąć przycisk Cancel Publication. -6-

8 2. Podłączanie adaptera DMA-1000 Przed podłączeniem adaptera DMA-1000 należy wyłączyć telewizor. 1. Jeśli telewizor ma gniazdo HDMI, należy podłączyć adapter DMA do telewizora za pomocą kabla HDMI (jak na poniższym rysunku). -7-

9 2. Jeśli telewizor nie ma gniazda HDMI, należy: A. Podłączyć gniazdo S-VIDEO adaptera DMA-1000 do telewizora za pomocą kabla S-video (jak na poniższym rysunku). B. Jeśli telewizor albo system stereo ma współosiowe gniazdo S/PDIF, należy podłączyć go do gniazda S/PDIF adaptera DMA-1000 za pomocą kabla RCA (jak na poniższym rysunku). -8-

10 C. Jeśli telewizor albo system stereo nie ma współosiowego gniazda S/PDIF, należy podłączyć go do gniazd LEFT i RIGHT adaptera DMA za pomocą kabli RCA (jak na poniższym rysunku). 3. Jeśli pliki są przechowywane w komputerze, należy podłączyć port LAN adaptera DMA Oprogramowanie serwera mediów powinno już być zainstalowane. Jeśli pliki będą odtwarzane tylko z klucza USB, można przejść do następnego etapu. Należy użyć zwykłego kabla ethernetowego (szarego, kiedy pisano niniejszą instrukcję), aby podłączyć adapter do przełącznika, routera albo koncentratora. Należy użyć krosowego kabla ethernetowego (czerwonego, kiedy pisano niniejszą instrukcję), aby podłączyć adapter bezpośrednio do komputera. -9-

11 4. Aby odtwarzać pliki z klucza USB, należy podłączyć klucz do portu USB adaptera DMA-1000 (jeśli podłączono port LAN, jest to opcjonalne). 5. Podłączyć gniazdo POWER do źródła prądu. Należy używać tylko dołączonego zasilacza. 6. Komputer powinien być już włączony. Należy włączyć telewizor i adapter DMA Sprawdzanie wskaźników LED (światełek) Należy przyjrzeć się przedniemu panelowi urządzenia. 1. Wskaźnik STATUS zapala się. 2. Wskaźnik LAN i (lub) wskaźnik USB zapalają się.? Jeśli wskaźniki LED nie świecą, należy sprawdzić połączenia. 3. Udostępnianie plików 1. Spojrzeć na ekran komputera i zaczekać, aż serwer mediów wykryje adapter DMA-1000 i wyświetli okienko z jego adresem. Jeśli DMA-1000 nie pobiera automatycznie adresu IP, to używa procedury Auto-IP, aby sam sobie przypisać adres. Jeżeli komputer jest również skonfigurowany do automatycznego pobierania adresu IP, to adapter DMA-1000 będzie mógł się z nim komunikować. Jeśli trzeba przydzielić adapterowi -10-

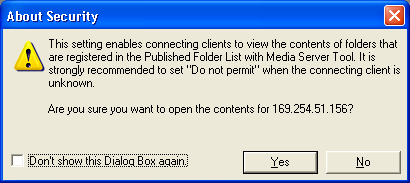

12 DMA-1000 statyczny adres IP, należy zajrzeć do instrukcji użytkownika. Należy kliknąć w dowolnym miejscu wyświetlonego okienka.? Oczekiwanie może trwać dwie lub trzy minuty. Jeśli okienko się nie pojawi, należy sprawdzić wskaźniki LED oraz połączenia adaptera DMA-1000 i użyć wyłącznika zasilania, aby ponownie uruchomić adapter. 2. Wybrać opcję Allow Connection i kliknąć przycisk OK. 3. Kliknąć przycisk Yes, aby zezwolić adapterowi DMA-1000 na odczytywanie opublikowanych (udostępnionych) plików. -11-

13 4. Odtwarzanie plików Należy ustawić wejście telewizora na połączenie z adapterem DMA-1000 (HDMI albo S-Video). Aby później skorzystać z innego źródła sygnału, trzeba będzie ponownie zmienić wejście.. 1. Spojrzeć na ekran telewizora. Adapter DMA-1000 automatycznie sortuje pliki serwera w menu MUSIC, VIDEO i PHOTO. Pliki przechowywane na kluczu USB znajdują się w menu USB. Liczba serwerów mediów wykrytych przez adapter DMA Włożyć baterie do pilota. 3. Skierować pilot na przedni panel adaptera DMA

14 4. Użyć pilota do nawigacji po menu i odtwarzania plików. Przycisk Power przełącza adapter między stanem gotowości i działania. Przyciski 0~9, CLEAR i INPUT służą do wprowadzania liczb (na przykład w celu wyboru poszczególnych scen albo czasu). Przycisk PAGE (w górę/w dół) przewija listę do poprzedniej albo do następnej strony. Przycisk AUDIO przełącza sygnał audio między głośnikiem lewym, prawym i dźwiękiem stereo. Przyciski A i B pozwalają wybrać czas początku i zakończenia w celu wielokrotnego odtwarzania wybranego fragmentu. Przycisk REPEAT wielokrotnie odtwarza wybrany plik. Przycisk INFO wyświetla szczegółowe informacje o odtwarzanym pliku. Przycisk SERVER otwiera menu, w którym można wybrać serwer mediów. Przycisk ROTATE obraca zdjęcie o 90 zgodnie z ruchem wskazówek zegara. Przycisk SHUFFLE odtwarza w przypadkowej kolejności pliki z listy odtwarzania (ulubione). Przycisk OPTION otwiera menu, w którym można skonfigurować ustawienia adaptera DMA Powrót do głównego menu. Przycisk MUTE wyłącza dźwięk. Przycisk VOLUME (w górę/w dół) reguluje głośność. Przyciski OK, BACK i strzałki służą do nawigacji po menu oraz do odtwarzania plików. Przycisk TOOL otwiera menu TOOL z dodatkowymi opcjami (zob. instrukcja użytkownika). Te przyciski pełnią następujące funkcje: poprzedni plik, odtwarzanie, następny plik, przewijanie w tył, zatrzymanie, przewijanie w przód, pomijanie, pauza i zwolnione tempo. Przycisk PHOTO otwiera menu z plikami obrazu. Przycisk VIDEO otwiera menu z plikami wideo. Przycisk MUSIC otwiera menu z plikami muzycznymi. Przycisk USB otwiera menu z plikami przechowywanymi w urządzeniu USB. -13-

15 Przykład odtwarzania plików wideo 1. Nacisnąć przycisk VIDEO na pilocie, aby otworzyć menu VIDEO. 2. Pliki wideo są zorganizowane w folderach. Numer obecnie wybranego elementu oraz łączna liczba elementów w menu. Instrukcje nawigacji po menu. W tym przykładzie przyciski strzałek i OK umożliwiają wybór folderu w celu wyświetlenia plików posortowanych według odpowiednich kryteriów. Można też użyć przycisku BACK, aby przejść w górę struktury menu. 3. W tym przykładzie użyto przycisków strzałek i OK na pilocie w celu wybrania folderu All Videos (wszystkie pliki wideo). Lista plików wideo widnieje po prawej stronie. Informacje o aktualnie wybranym pliku pojawiają się po lewej stronie. 4. Należy użyć przycisków strzałek i OK na pilocie, aby wybrać plik, który ma zostać odtworzony. Pliki używające nieobsługiwanych formatów lub kodeków mogą nie być wyświetlane prawidłowo. -14-

16 DMA-1000 obsługuje poniższe formaty plików. Więcej informacji można znaleźć w instrukcji użytkownika. Audio Wideo Zdjęcia Dolby Digital, DVD-Audio, MPEG-1 i MPEG-2 Layer I, II oraz III (MP3), MPEG-2 BC Multi-channel Layer I, II oraz III, MPEG-2 oraz MPEG-4 AAC-LC, WMA9 MPEG-1, MPEG-2 MP@ML, MPEG-4 (profil prosty i zaawansowany), pliki AVI MPEG-4 oraz WMV wersja 9 TIFF, PNG, GIF, BMP, JPEG i JPEG2000 Wymagania? W razie problemów z instalacją oprogramowania serwera mediów należy upewnić się, że komputer spełnia poniższe wymagania. Microsoft Windows XP Home Edition Service Pack 1 lub nowsza wersja, Professional Service Pack 1 lub nowsza wersja albo Media Center Edition 2005 Update Rollup lub nowsza wersja. * Aby zainstalować serwerów mediów i używać go, trzeba zalogować się jako administrator. Oprogramowanie Procesor Pamięć Urządzenia peryferyjne Dysk twardy Windows Media Player 9 lub nowsza wersja Microsoft DirectX 9.0 lub nowsza wersja Celeron 1 GHz lub szybszy, Pentium III lub szybszy (zalecany Pentium III 1GHz lub szybszy) albo zgodny procesor Zalecane 256 MB lub więcej Stacja CD-ROM 300 MB wolnego miejsca lub więcej Oglądanie certyfikatów produktu 1. Przejść pod adres 2. Na stronie głównej firmy ZyXEL wybrać z listy rozwijanej swój produkt, aby przejść do poświęconej mu strony. 3. Na stronie produktu wybrać żądany certyfikat. -15-
