1 DMA-1000W Adapter mediów cyfrowych z bezprzewodową łącznością g Skrócona instrukcja obsługi Wersja 1.00 Sierpień 2007 Wydanie 1

2 Adapter DMA-1000W umożliwia odtwarzanie plików audio, wideo i zdjęć na ekranie telewizora. Pliki mogą być przechowywane w komputerze, na kluczu albo na dysku USB. Na poniższym rysunku pokazano adapter DMA-1000W połączony bezprzewodowo z komputerami A i B. Adapter DMA-1000W pozwala odtwarzać na telewizorze pliki przechowywane w klientach bezprzewodowych A i B. Aby podłączyć adapter DMA-1000W do gniazda HDMI w telewizorze, należy użyć kabla HDMI. Użytkownicy systemu Windows Vista, którzy chcą używać adaptera DMA-1000W do odtwarzania plików przechowywanych w komputerze, powinni przeczytać dodatek Windows Vista Media Server w instrukcji użytkownika (na dołączonej płycie CD). Aby adapter DMA-1000W mógł odtwarzać pliki przechowywane w komputerze, należy zainstalować dołączone oprogramowanie serwera mediów. Oprogramowanie to wymaga systemu Windows XP. Użytkownicy, którzy nie mają systemu Windows XP albo nie chcą instalować serwera mediów, mogą przenieść pliki do klucza USB. Klucz USB można bezpośrednio podłączyć do adaptera DMA-1000W, bez używania serwera mediów ani komputera. -1-

3 Poniższe rozdziały instrukcji (w wymienionej kolejności) wyjaśniają, jak oglądać pliki przechowywane w komputerze oraz w kluczu USB. Oglądanie plików przechowywanych w komputerze 1. Instalowanie oprogramowania serwera mediów 2. Podłączanie adaptera DMA-1000W 3. Udostępnianie plików 4. Odtwarzanie plików Oglądanie plików przechowywanych w kluczu USB 2. Podłączanie adaptera DMA-1000W 4. Odtwarzanie plików 1. Instalowanie oprogramowania serwera mediów Oprogramowanie serwera mediów trzeba zainstalować w każdym komputerze, który będzie używany do odtwarzania plików poprzez adapter DMA-1000W. Oprogramowanie można zainstalować tylko w komputerze z systemem Windows XP. Więcej informacji można znaleźć w rozdziale Wymagania. 1. Włożyć płytę CD do stacji. Na pokazanym niżej ekranie kliknąć przycisk Setup. -2-

4 ? Jeśli ekran nie zostanie wyświetlony automatycznie, należy zlokalizować i kliknąć dwukrotnie plik setup.exe. 2. Uruchomi się kreator instalacji. Należy postępować według wskazówek wyświetlonych na ekranie, aby zainstalować oprogramowanie. W razie problemów z instalacją albo obsługą serwera mediów należy przeczytać rozdział Wymagania. -3-

5 3. Wprowadzić informacje na pokazanym niżej ekranie. Wpisać nazwę użytkownika (do 64 znaków ASCII). Nazwa firmy jest opcjonalna (do 64 znaków ASCII). Kliknąć przycisk Registration na ekranie, który pojawił się po włożeniu płyty CD do stacji (zob. strona 3). Następnie kliknąć Media Server Serial Number, aby otworzyć plik tekstowy z numerem seryjnym. Skopiować i wkleić numer seryjny w polu Serial Number na pokazanym tu ekranie. 4. Wybrać folder instalacji oprogramowania (albo pozostawić ustawienie domyślne). -4-

6 5. Można określić nazwę serwera mediów, którą adapter DMA-1000W będzie wyświetlał na ekranie telewizora. Jest to przydatne, jeśli oprogramowanie serwera będzie instalowane w wielu komputerach. Nazwa nie powinna być dłuższa niż 34 znaki ASCII. 6. Jeśli pojawi się ekran z pytaniem o konfigurację zapory systemu Windows XP, należy kliknąć przycisk Yes. Dzięki temu adapter DMA- 1000W będzie miał dostęp do plików w komputerze.? Jeśli komputer ma inną programową zaporę sieciową (taką jak ZoneAlarm), która wymaga konfiguracji, należy zajrzeć do instrukcji użytkownika. 7. Po zakończeniu instalacji w zasobniku systemowym (zwykle w prawym dolnym rogu ekranu) pojawi się pokazania niżej ikona. Należy kliknąć ją dwukrotnie, aby otworzyć ekran konfiguracji serwera. -5-

7 8. Na liście Published Folder List wymienione są foldery, które komputer udostępnia adapterowi DMA-1000W. Domyślnie udostępnione są foldery Moja muzyka, Moje obrazy i Moje wideo. Aby udostępnić inne pliki, należy kliknąć przycisk Add Folder i zlokalizować żądany folder. Aby usunąć folder z listy, należy kliknąć go, a następnie kliknąć przycisk Cancel Publication. -6-

8 2. Podłączanie adaptera DMA-1000W Przed podłączeniem adaptera DMA-1000W należy wyłączyć telewizor. 1. Jeśli telewizor ma gniazdo HDMI, należy podłączyć adapter DMA- 1000W do telewizora za pomocą kabla HDMI (jak na poniższym rysunku). 2. Jeśli telewizor nie ma gniazda HDMI, należy: -7-

9 A. Podłączyć gniazdo S-VIDEO adaptera DMA-1000W do telewizora za pomocą kabla S-video (jak na poniższym rysunku). B. Jeśli telewizor albo system stereo ma współosiowe gniazdo S/PDIF, należy podłączyć go do gniazda S/PDIF adaptera DMA-1000W za pomocą kabla RCA (jak na poniższym rysunku). -8-

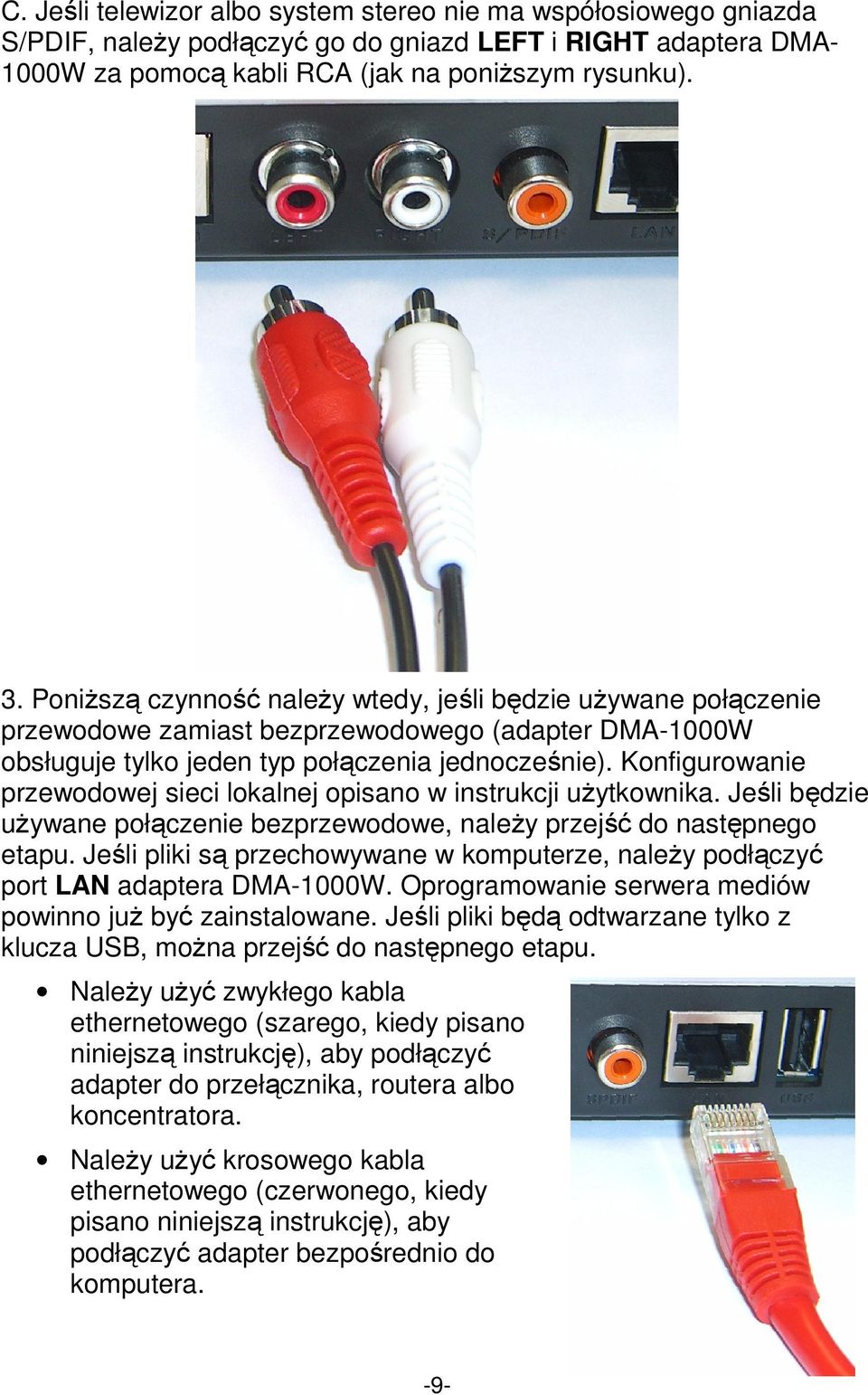

10 C. Jeśli telewizor albo system stereo nie ma współosiowego gniazda S/PDIF, należy podłączyć go do gniazd LEFT i RIGHT adaptera DMA- 1000W za pomocą kabli RCA (jak na poniższym rysunku). 3. Poniższą czynność należy wtedy, jeśli będzie używane połączenie przewodowe zamiast bezprzewodowego (adapter DMA-1000W obsługuje tylko jeden typ połączenia jednocześnie). Konfigurowanie przewodowej sieci lokalnej opisano w instrukcji użytkownika. Jeśli będzie używane połączenie bezprzewodowe, należy przejść do następnego etapu. Jeśli pliki są przechowywane w komputerze, należy podłączyć port LAN adaptera DMA-1000W. Oprogramowanie serwera mediów powinno już być zainstalowane. Jeśli pliki będą odtwarzane tylko z klucza USB, można przejść do następnego etapu. Należy użyć zwykłego kabla ethernetowego (szarego, kiedy pisano niniejszą instrukcję), aby podłączyć adapter do przełącznika, routera albo koncentratora. Należy użyć krosowego kabla ethernetowego (czerwonego, kiedy pisano niniejszą instrukcję), aby podłączyć adapter bezpośrednio do komputera. -9-

11 4. Aby odtwarzać pliki z klucza USB, należy podłączyć klucz do portu USB adaptera DMA-1000W (jeśli podłączono port LAN, jest to opcjonalne). 5. Podłączyć gniazdo POWER do źródła prądu. Należy używać tylko dołączonego zasilacza. 6. Skierować antenę w stronę sufitu. Trzeba będzie również skonfigurować ustawienia sieci bezprzewodowej, aby podłączyć adapter DMA-1000W do komputera albo punktu dostępowego. Więcej informacji na ten temat znajduje się w rozdziale Komputer powinien być już włączony. Należy włączyć telewizor i adapter DMA-1000W Sprawdzanie wskaźników LED (światełek) Należy przyjrzeć się przedniemu panelowi urządzenia. 1. Wskaźnik STATUS zapala się. 2. Wskaźnik LAN i (lub) wskaźnik USB zapalają się.? Jeśli wskaźniki LED nie świecą, należy sprawdzić połączenia. -10-

12 3. Konfigurowanie ustawień sieci bezprzewodowej W tym rozdziale wyjaśniono, jak skonfigurować ustawienia sieci bezprzewodowej adaptera DMA-1000W. Należy przeczytać go, jeśli używane będzie połączenie bezprzewodowe; w przeciwnym razie należy przejść do rozdziału 4. Do nawigacji po menu i konfigurowania ustawień służy pilot (rysunek pilota znajduje się na stronie 17). Aby skonfigurować ustawienia sieci bezprzewodowej, należy wykonać jedną z poniższych czynności: 1. Nakazać adapterowi DMA-1000W wyszukać sieć bezprzewodową (zob. podrozdział 3.1). 2. Ręcznie skonfigurować ustawienia sieci bezprzewodowej (więcej informacji na ten temat znajduje się w instrukcji użytkownika). 3. Użyć funkcji Windows Connect Now, aby zapisać bezprzewodowe ustawienia komputera na kluczu USB, a następnie podłączyć klucz USB do adaptera DMA-1000W i skonfigurować jego ustawienia bezprzewodowe (zob. podrozdział 3.2) Konfigurowanie bezprzewodowej sieci lokalnej 1. Spojrzeć na telewizor i użyć przycisków strzałek na pilocie, aby przejść do ikony menu OPTION. Nacisnąć OK na pilocie. 2. Wybrać pozycję Network Settings i nacisnąć przycisk OK. -11-

13 3. Wybrać pozycję Wireless LAN Settings i nacisnąć przycisk OK. 4. Określić, czy DMA- 1000W ma wyszukać dostępne sieci bezprzewodowe (Scan for wireless LANs), czy konfiguracja zostanie wprowadzona ręcznie (Manual Configuration), czy też zostanie użyta funkcja Windows Connect Now (zob. podrozdział 3.2). W tym przykładzie należy wybrać opcję skanowania i nacisnąć OK. 5. DMA-1000W wyświetli listę dostępnych sieci bezprzewodowych. Należy wybrać sieć, z którą adapter ma się połączyć. Trzeba będzie wprowadzić ustawienia bezpieczeństwa używane przez sieć. Następnie należy nacisnąć OK i przejść do rozdziału

14 6. Na poniższym ekranie należy wprowadzić te same ustawienia co w punkcie dostępowym albo w komputerach podłączonych do sieci bezprzewodowej Konfiguracja sieci bezprzewodowej przy użyciu funkcji Windows Connect Now Funkcja Windows Connect Now wchodzi w skład aktualizacji Windows XP Service Pack 2 (SP2). Należy wykonać poniższe czynności, aby zapisać ustawienia bezprzewodowe komputera w kluczu pamięci USB, a następnie podłączyć klucz USB do adaptera DMA-1000W i skonfigurować jego ustawienia bezprzewodowe. Nie trzeba od razu podłączać klucza USB do komputera; później na ekranie pojawi się prośba o podłączenie klucza. 1. Kliknąć Start > Panel sterowania, a następnie kliknąć dwukrotnie ikonę Kreator sieci bezprzewodowej. -13-

15 2. Pojawi się pierwszy ekran kreatora. Aby przejść do następnego ekranu, należy kliknąć przycisk Dalej. 3. Wybrać opcję Skonfiguruj nową sieć bezprzewodową, aby utworzyć nową sieć bezprzewodową. 4. W polu Nazwa sieci (SSID) wpisać unikatową nazwę, która będzie identyfikować sieć bezprzewodową. 5. Wybrać opcję Automatycznie przypisz klucz sieciowy, aby system Windows utworzył klucz bezpieczeństwa. -14-

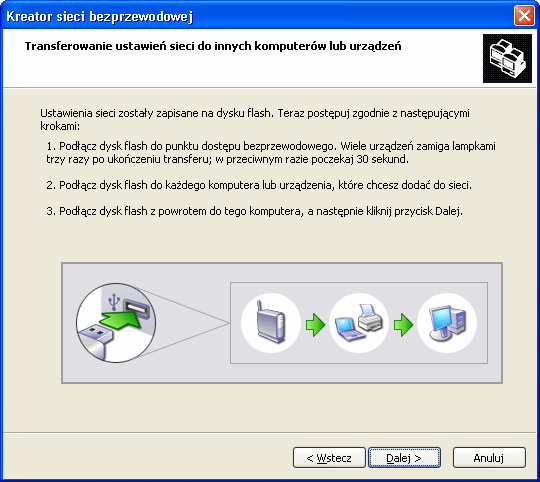

16 6. Wybrać opcję Użyj dysku flash USB, aby skonfigurować sieć bezprzewodową. 7. Podłączyć klucz pamięci USB do portu USB komputera. 8. Ten ekran pojawia się, kiedy ustawienia bezprzewodowe zostaną zapisane w kluczu USB. Wyjąć klucz USB z komputera i włożyć go do portu USB adaptera DMA-1000W. Wykonać czynności opisane w podrozdziale 3.1. Kiedy ustawienia bezprzewodowe adaptera DMA- 1000W zostaną skonfigurowane, wyjąć klucz USB z adaptera, włożyć go z powrotem do portu USB komputera i kliknąć przycisk Dalej. -15-

17 9. Ten ekran pojawia się po pomyślnym skonfigurowaniu sieci bezprzewodowej. Należy kliknąć przycisk Zakończ. 10. Jeśli połączenie bezprzewodowe zostało nawiązane, wskaźnik LED WLAN zapala się (lub zaczyna migać).? Jeśli wskaźnik LED WLAN nie świeci, należy ponownie sprawdzić ustawienia sieci bezprzewodowej. 3. Udostępnianie plików 1. Spojrzeć na ekran komputera i zaczekać, aż serwer mediów wykryje adapter DMA-1000W i wyświetli okienko z jego adresem. Jeśli DMA- 1000W nie pobiera automatycznie adresu IP, to używa procedury Auto- IP, aby sam sobie przypisać adres. Jeżeli komputer jest również skonfigurowany do automatycznego pobierania adresu IP, to adapter DMA-1000W będzie mógł się z nim komunikować. Jeśli trzeba przydzielić adapterowi DMA-1000W statyczny adres IP, należy zajrzeć do instrukcji użytkownika. Należy kliknąć w dowolnym miejscu wyświetlonego okienka. -16-

18 ? Oczekiwanie może trwać dwie lub trzy minuty. Jeśli okienko się nie pojawi, należy sprawdzić wskaźniki LED oraz połączenia adaptera DMA-1000W i użyć wyłącznika zasilania, aby ponownie uruchomić adapter. 2. Wybrać opcję Allow Connection i kliknąć przycisk OK. 3. Kliknąć przycisk Yes, aby zezwolić adapterowi DMA-1000W na odczytywanie opublikowanych (udostępnionych) plików. -17-

19 4. Odtwarzanie plików Należy ustawić wejście telewizora na połączenie z adapterem DMA-1000W (HDMI albo S-Video). Aby później skorzystać z innego źródła sygnału, trzeba będzie ponownie zmienić wejście.. 1. Spojrzeć na ekran telewizora. Adapter DMA-1000W automatycznie sortuje pliki serwera w menu MUSIC, VIDEO i PHOTO. Pliki przechowywane na kluczu USB znajdują się w menu USB. Liczba serwerów mediów wykrytych przez adapter DMA-1000W 2. Włożyć baterie do pilota. 3. Skierować pilot na przedni panel adaptera DMA-1000W. -18-

20 4. Użyć pilota do nawigacji po menu i odtwarzania plików. Przycisk Power przełącza adapter między stanem gotowości i działania. Przyciski 0~9, CLEAR i INPUT służą do wprowadzania liczb (na przykład w celu wyboru poszczególnych scen albo czasu). Przycisk PAGE (w górę/w dół) przewija listę do poprzedniej albo do następnej strony. Przycisk AUDIO przełącza sygnał audio między głośnikiem lewym, prawym i dźwiękiem stereo. Przyciski A i B pozwalają wybrać czas początku i zakończenia w celu wielokrotnego odtwarzania wybranego fragmentu. Przycisk REPEAT wielokrotnie odtwarza wybrany plik. Przycisk INFO wyświetla szczegółowe informacje o odtwarzanym pliku. Przycisk SERVER otwiera menu, w którym można wybrać serwer mediów. Przycisk ROTATE obraca zdjęcie o 90 zgodnie z ruchem wskazówek zegara. Przycisk SHUFFLE odtwarza w przypadkowej kolejności pliki z listy odtwarzania (ulubione). Przycisk OPTION otwiera menu, w którym można skonfigurować ustawienia adaptera DMA-1000W. Powrót do głównego menu. Przycisk MUTE wyłącza dźwięk. Przycisk VOLUME (w górę/w dół) reguluje głośność. Przyciski OK, BACK i strzałki służą do nawigacji po menu oraz do odtwarzania plików. Przycisk TOOL otwiera menu TOOL z dodatkowymi opcjami (zob. instrukcja użytkownika). Te przyciski pełnią następujące funkcje: poprzedni plik, odtwarzanie, następny plik, przewijanie w tył, zatrzymanie, przewijanie w przód, pomijanie, pauza i zwolnione tempo. Przycisk PHOTO otwiera menu z plikami obrazu. Przycisk VIDEO otwiera menu z plikami wideo. Przycisk MUSIC otwiera menu z plikami muzycznymi. Przycisk USB otwiera menu z plikami przechowywanymi w urządzeniu USB. -19-
