Karta TV PVR-TV 713X

Transkrypt

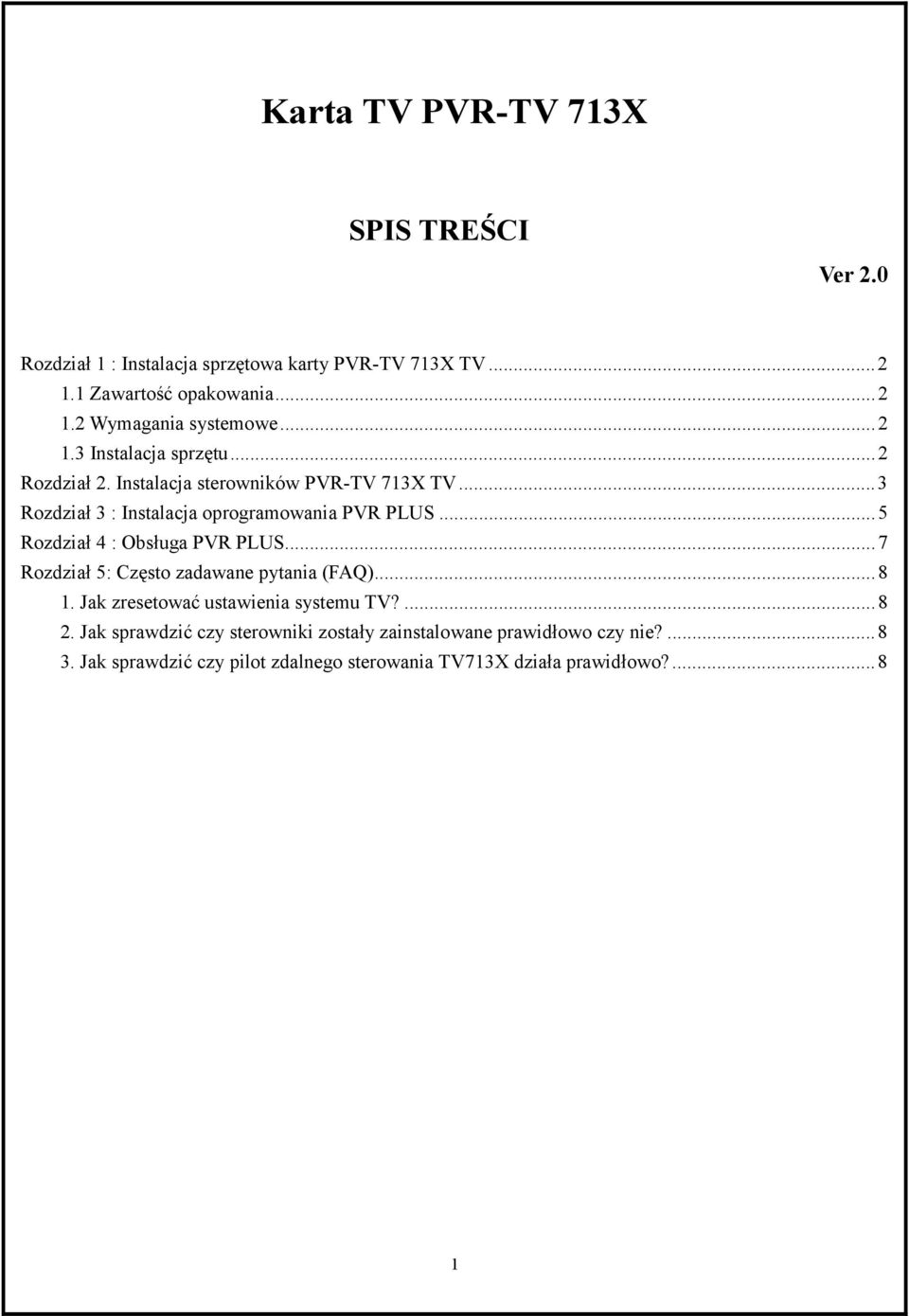

1 Karta TV PVR-TV 713X SPIS TREŚCI Ver 2.0 Rozdział 1 : Instalacja sprzętowa karty PVR-TV 713X TV Zawartość opakowania Wymagania systemowe Instalacja sprzętu...2 Rozdział 2. Instalacja sterowników PVR-TV 713X TV...3 Rozdział 3 : Instalacja oprogramowania PVR PLUS...5 Rozdział 4 : Obsługa PVR PLUS...7 Rozdział 5: Często zadawane pytania (FAQ) Jak zresetować ustawienia systemu TV? Jak sprawdzić czy sterowniki zostały zainstalowane prawidłowo czy nie? Jak sprawdzić czy pilot zdalnego sterowania TV713X działa prawidłowo?...8 1

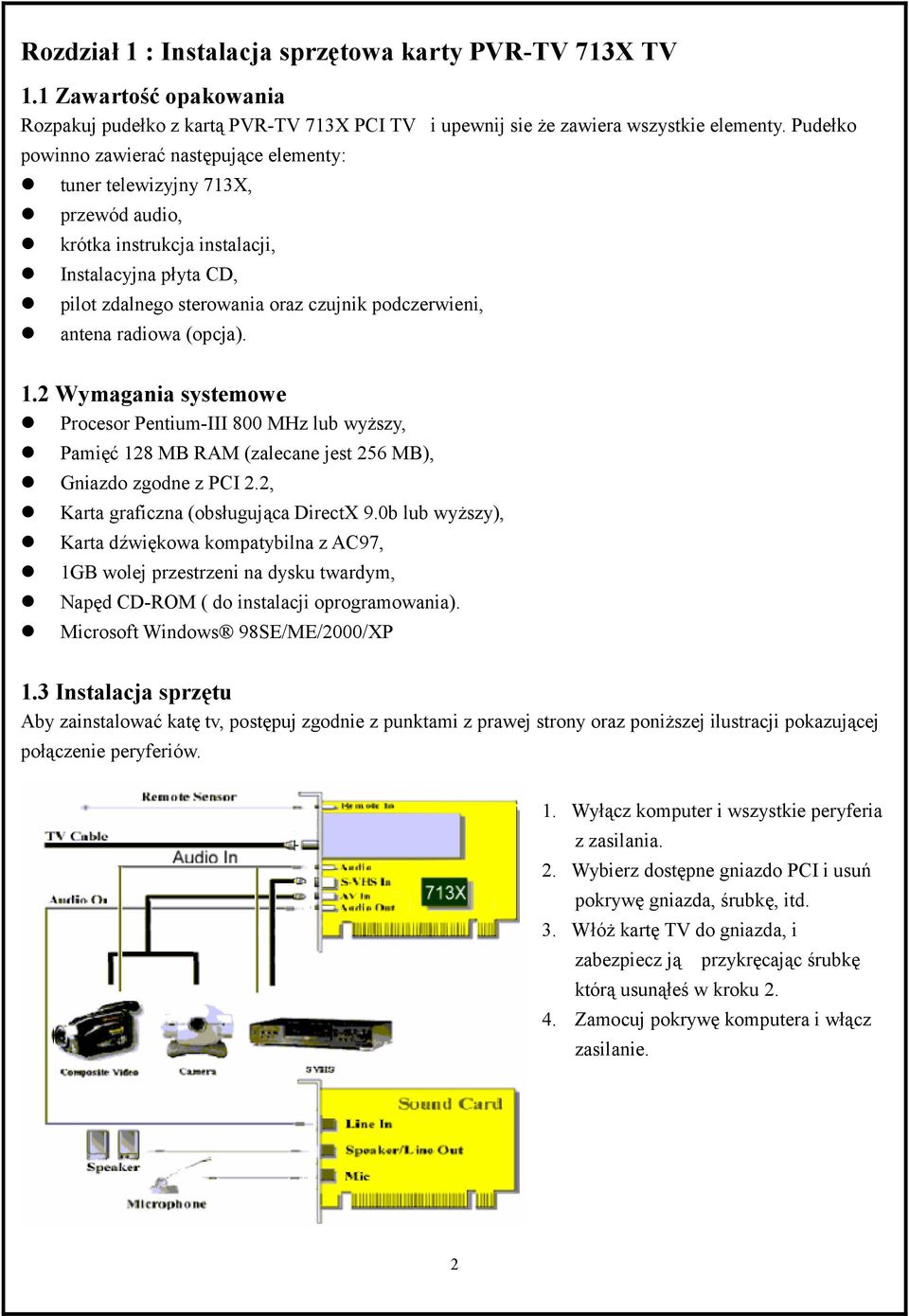

2 Rozdział 1 : Instalacja sprzętowa karty PVR-TV 713X TV 1.1 Zawartość opakowania Rozpakuj pudełko z kartą PVR-TV 713X PCI TV i upewnij sie że zawiera wszystkie elementy. Pudełko powinno zawierać następujące elementy: tuner telewizyjny 713X, przewód audio, krótka instrukcja instalacji, Instalacyjna płyta CD, pilot zdalnego sterowania oraz czujnik podczerwieni, antena radiowa (opcja). 1.2 Wymagania systemowe Procesor Pentium-III 800 MHz lub wyższy, Pamięć 128 MB RAM (zalecane jest 256 MB), Gniazdo zgodne z PCI 2.2, Karta graficzna (obsługująca DirectX 9.0b lub wyższy), Karta dźwiękowa kompatybilna z AC97, 1GB wolej przestrzeni na dysku twardym, Napęd CD-ROM ( do instalacji oprogramowania). Microsoft Windows 98SE/ME/2000/XP 1.3 Instalacja sprzętu Aby zainstalować katę tv, postępuj zgodnie z punktami z prawej strony oraz poniższej ilustracji pokazującej połączenie peryferiów. 1. Wyłącz komputer i wszystkie peryferia z zasilania. 2. Wybierz dostępne gniazdo PCI i usuń pokrywę gniazda, śrubkę, itd. 3. Włóż kartę TV do gniazda, i zabezpiecz ją przykręcając śrubkę którą usunąłeś w kroku Zamocuj pokrywę komputera i włącz zasilanie. 2

3 Rozdział 2. Instalacja sterowników PVR-TV 713X TV Pudełko z tunerem PVR-TV 713X PCI TV zawiera komplet oprogramowania. Znajduje się ono na płycie CD, umieszczonej wewnątrz pudełka. Podczas instalacji zaleca się wyłączyć wszystkie inne programy. W tym takie aplikacje jak programy antywirusowe oraz monitorujące system. 1. Po zakończeniu instalacji sprzętu, uruchom komputer. Pojawi się okno instalacji nowego sprzętu. Naciśnij Cancel i uruchom menu instalacji znajdujące się na płycie CD. 2. Włóż instalacyjny dysk CD do napędu CD ROM. Po pojawieniu się planszy menu (jak na ilustracji po lewej) wybierz Driver Install (instalacja sterowników). 3. Instalator sterowników pomoże zainstalować wszystkie sterowniki. Najpierw zostanie zainstalowany pilot zdalnego sterowania. Naciśnij Next (dalej) aby kontynuować. 4. Następnie, oprogramowanie pomoże zainstalować automatycznie sterowniki karty TV. Naciśnij Next (dalej) aby zainstalować sterowniki PVR-TV 713X. 3

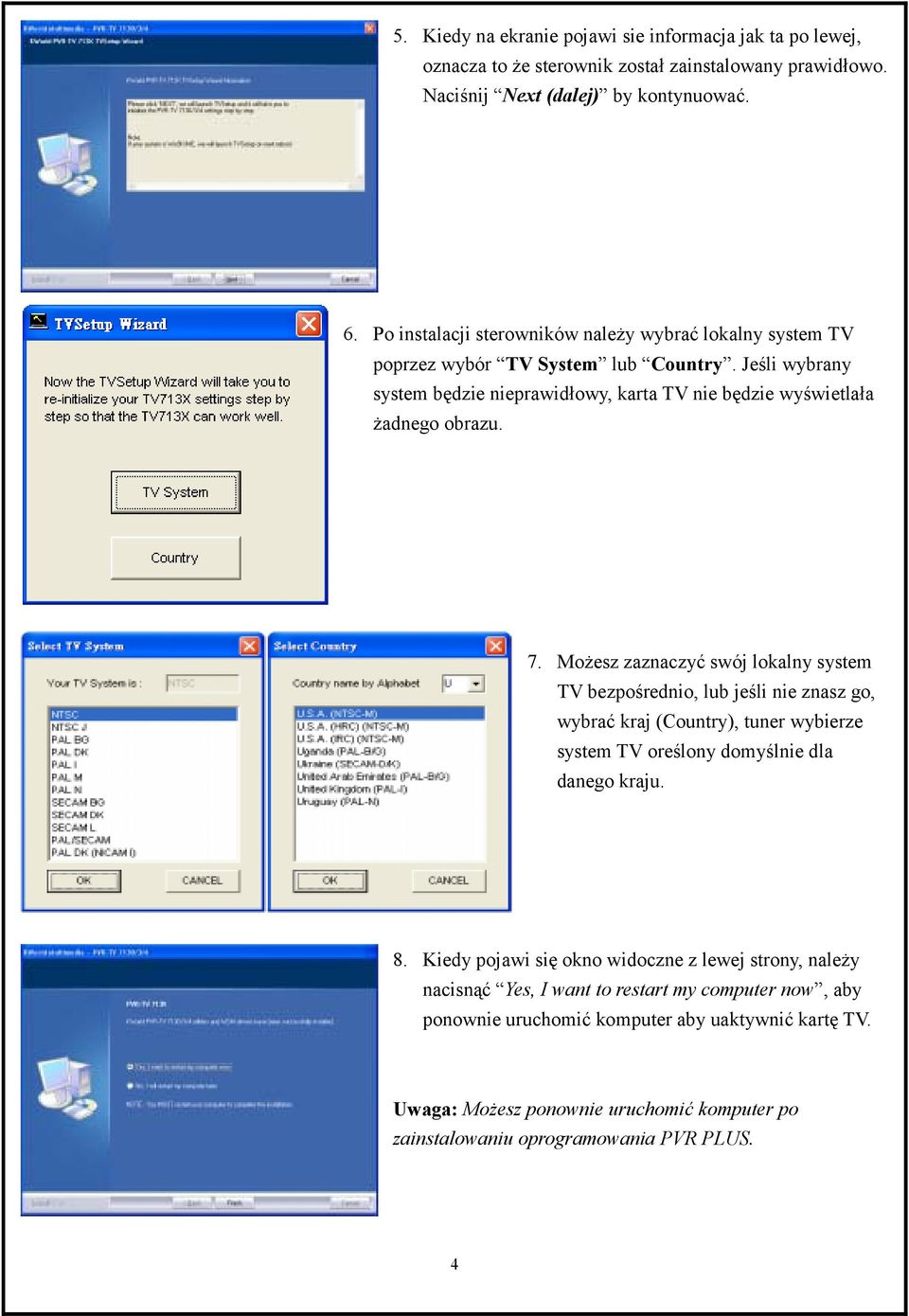

4 5. Kiedy na ekranie pojawi sie informacja jak ta po lewej, oznacza to że sterownik został zainstalowany prawidłowo. Naciśnij Next (dalej) by kontynuować. 6. Po instalacji sterowników należy wybrać lokalny system TV poprzez wybór TV System lub Country. Jeśli wybrany system będzie nieprawidłowy, karta TV nie będzie wyświetlała żadnego obrazu. 7. Możesz zaznaczyć swój lokalny system TV bezpośrednio, lub jeśli nie znasz go, wybrać kraj (Country), tuner wybierze system TV oreślony domyślnie dla danego kraju. 8. Kiedy pojawi się okno widoczne z lewej strony, należy nacisnąć Yes, I want to restart my computer now, aby ponownie uruchomić komputer aby uaktywnić kartę TV. Uwaga: Możesz ponownie uruchomić komputer po zainstalowaniu oprogramowania PVR PLUS. 4

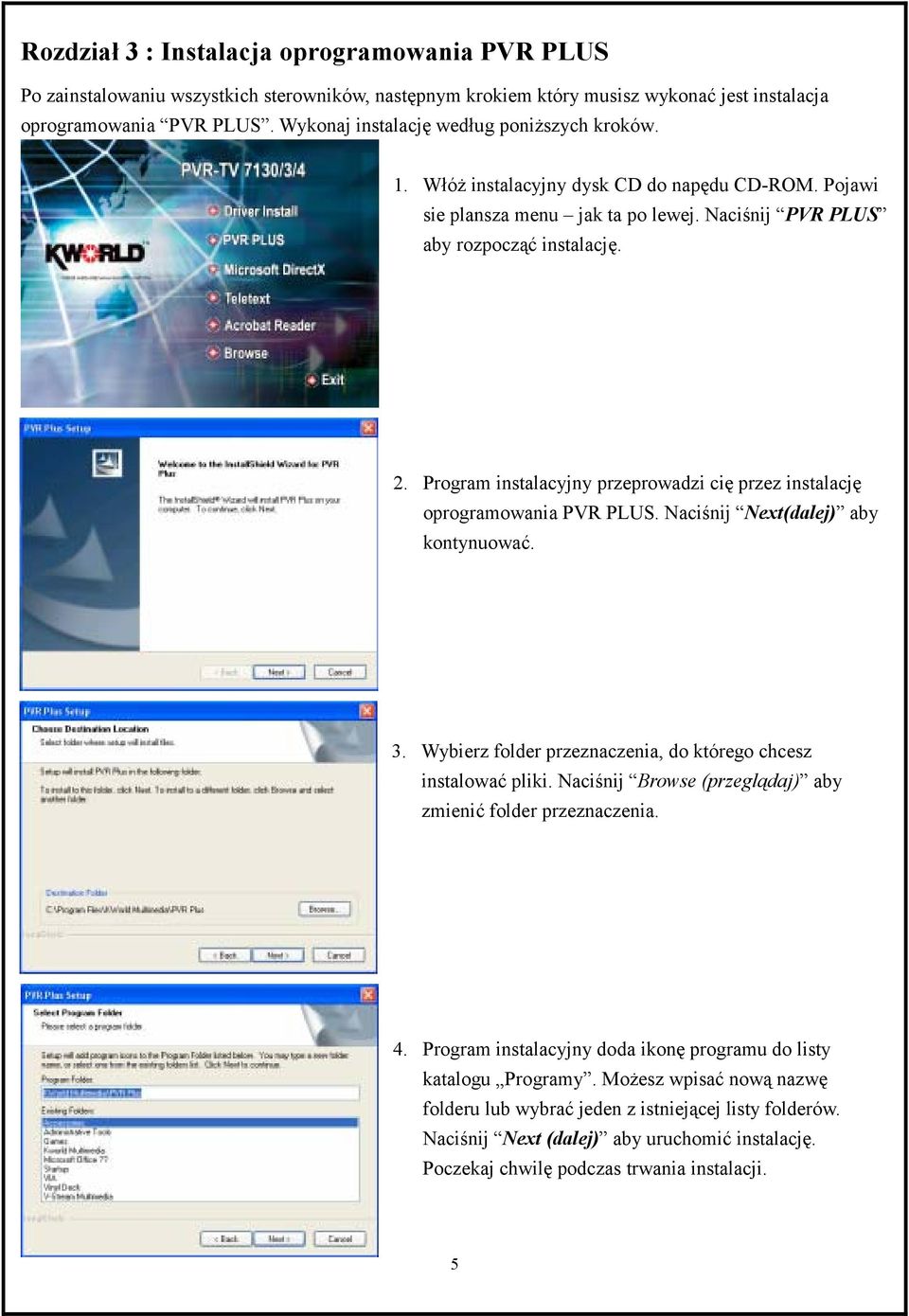

5 Rozdział 3 : Instalacja oprogramowania PVR PLUS Po zainstalowaniu wszystkich sterowników, następnym krokiem który musisz wykonać jest instalacja oprogramowania PVR PLUS. Wykonaj instalację według poniższych kroków. 1. Włóż instalacyjny dysk CD do napędu CD-ROM. Pojawi sie plansza menu jak ta po lewej. Naciśnij PVR PLUS aby rozpocząć instalację. 2. Program instalacyjny przeprowadzi cię przez instalację oprogramowania PVR PLUS. Naciśnij Next(dalej) aby kontynuować. 3. Wybierz folder przeznaczenia, do którego chcesz instalować pliki. Naciśnij Browse (przeglądaj) aby zmienić folder przeznaczenia. 4. Program instalacyjny doda ikonę programu do listy katalogu Programy. Możesz wpisać nową nazwę folderu lub wybrać jeden z istniejącej listy folderów. Naciśnij Next (dalej) aby uruchomić instalację. Poczekaj chwilę podczas trwania instalacji. 5

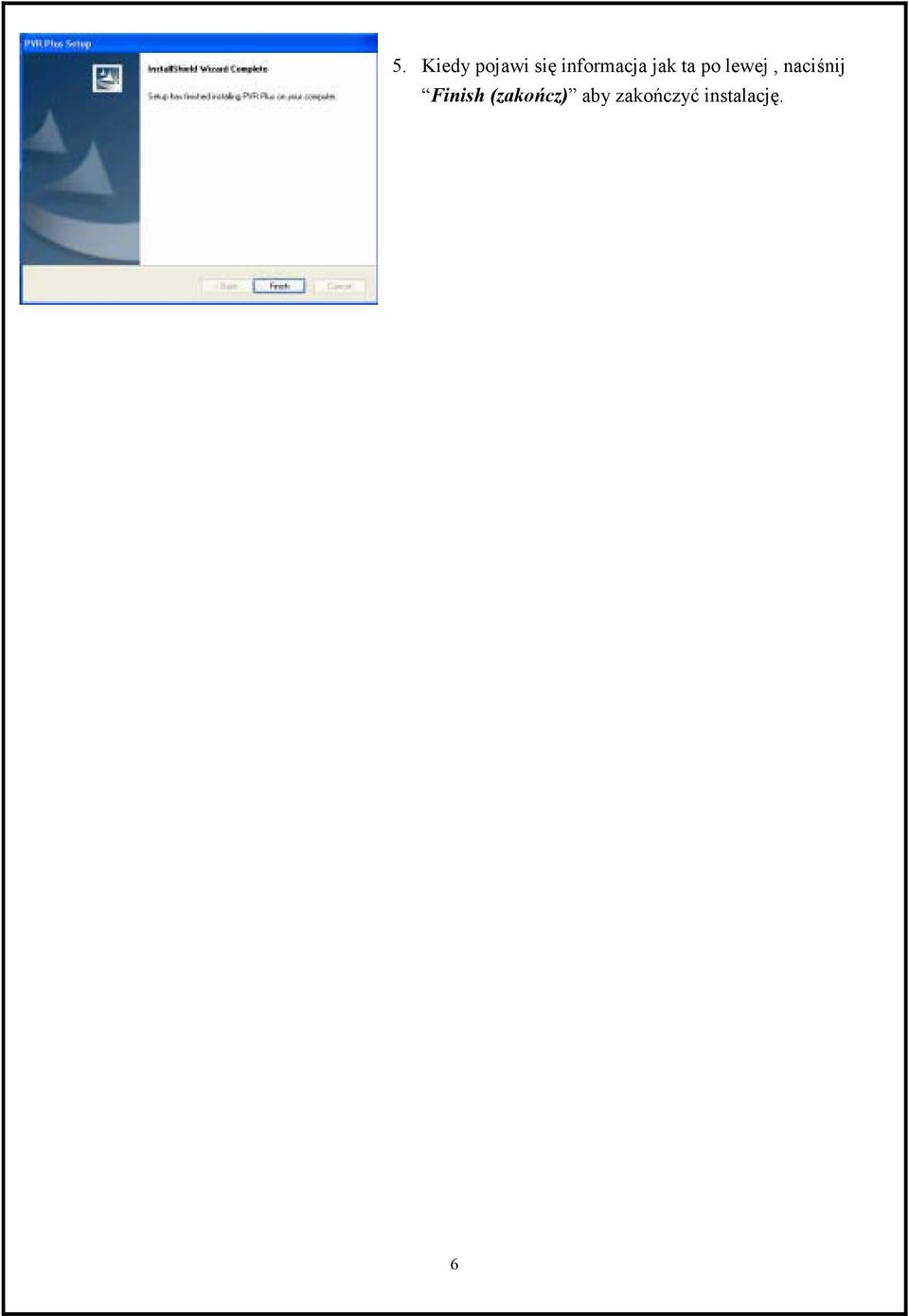

6 5. Kiedy pojawi się informacja jak ta po lewej, naciśnij Finish (zakończ) aby zakończyć instalację. 6

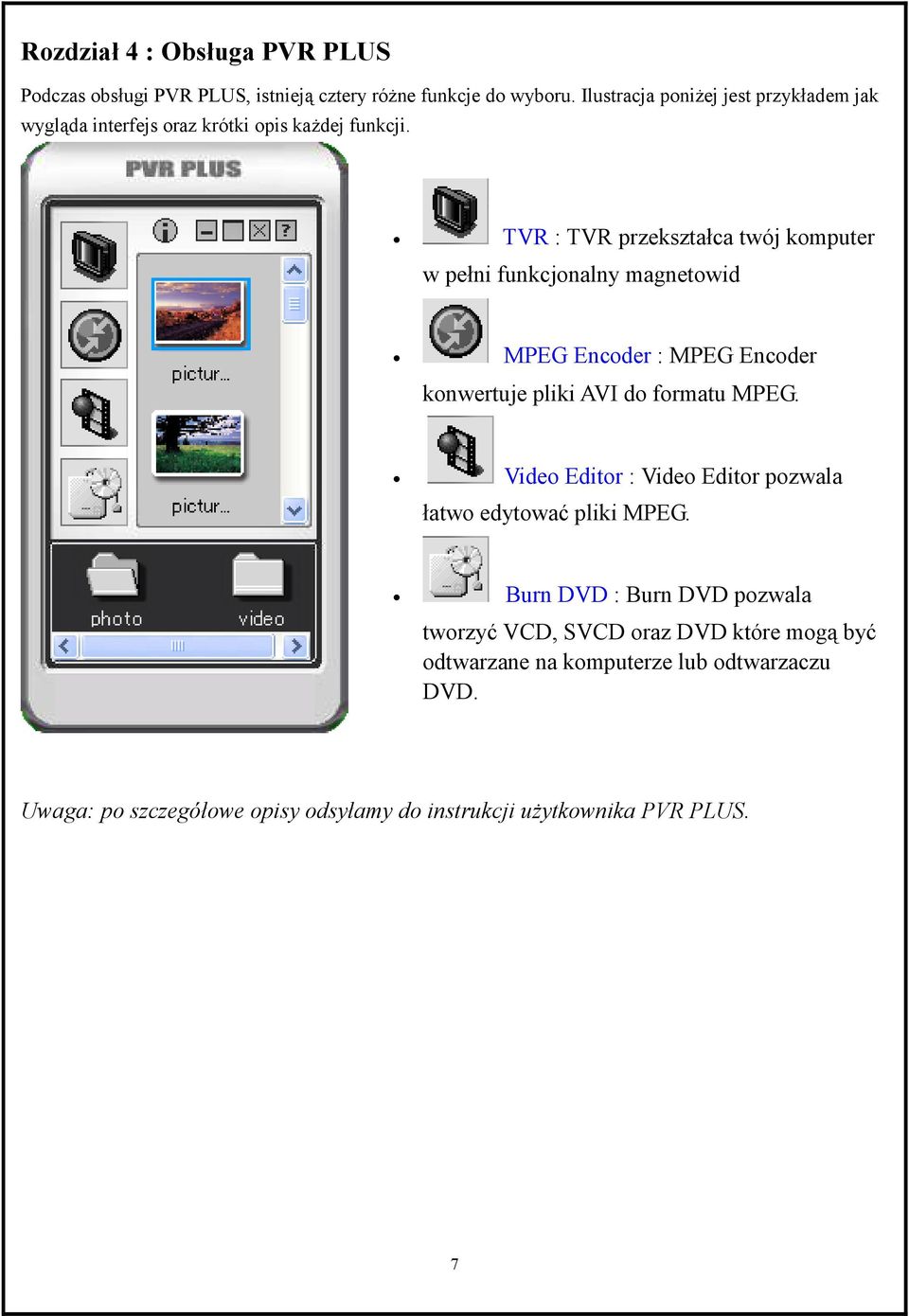

7 Rozdział 4 : Obsługa PVR PLUS Podczas obsługi PVR PLUS, istnieją cztery różne funkcje do wyboru. Ilustracja poniżej jest przykładem jak wygląda interfejs oraz krótki opis każdej funkcji. TVR : TVR przekształca twój komputer w pełni funkcjonalny magnetowid MPEG Encoder : MPEG Encoder konwertuje pliki AVI do formatu MPEG. Video Editor : Video Editor pozwala łatwo edytować pliki MPEG. Burn DVD : Burn DVD pozwala tworzyć VCD, SVCD oraz DVD które mogą być odtwarzane na komputerze lub odtwarzaczu DVD. Uwaga: po szczegółowe opisy odsyłamy do instrukcji użytkownika PVR PLUS. 7

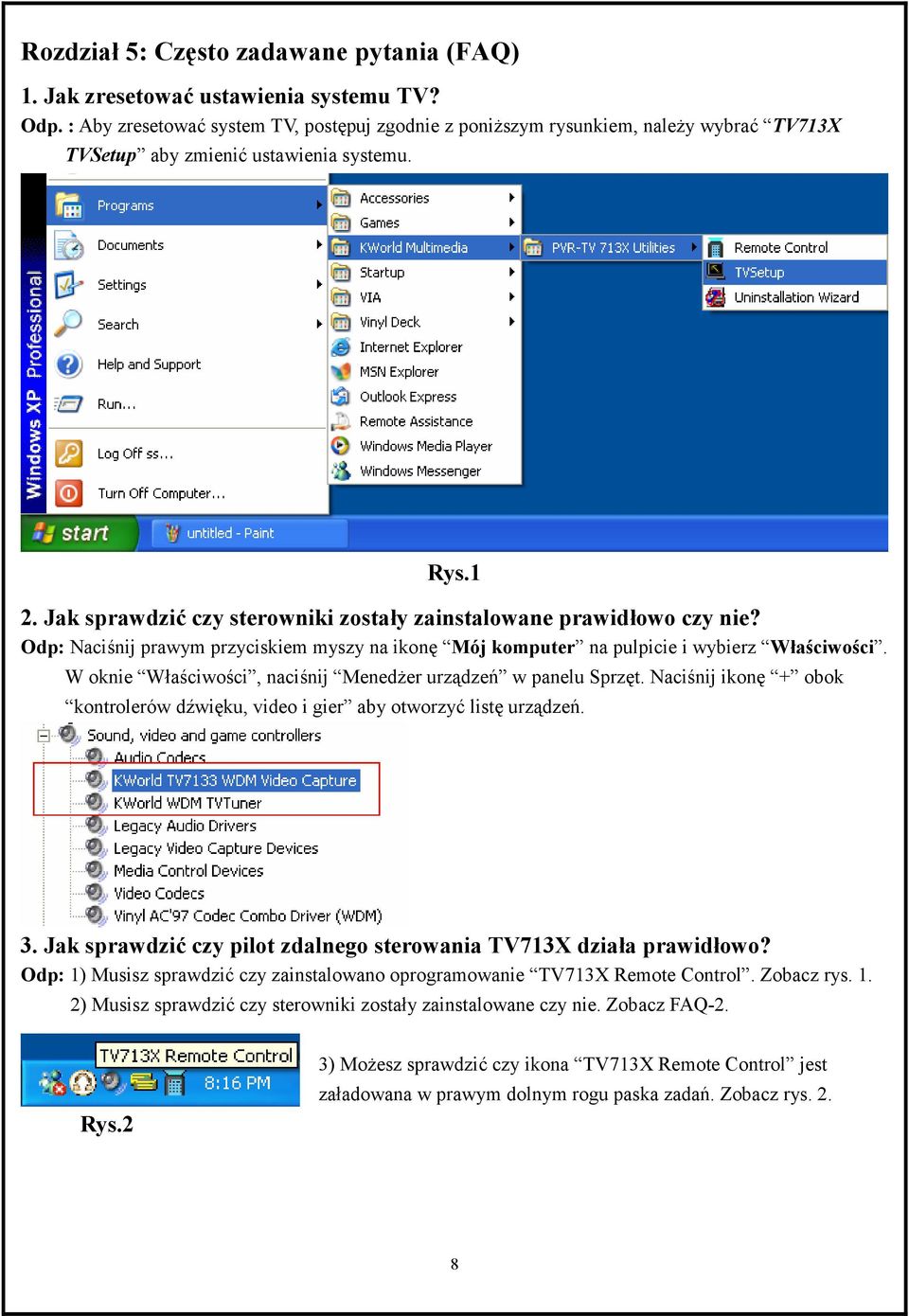

8 Rozdział 5: Często zadawane pytania (FAQ) 1. Jak zresetować ustawienia systemu TV? Odp. : Aby zresetować system TV, postępuj zgodnie z poniższym rysunkiem, należy wybrać TV713X TVSetup aby zmienić ustawienia systemu. Rys.1 2. Jak sprawdzić czy sterowniki zostały zainstalowane prawidłowo czy nie? Odp: Naciśnij prawym przyciskiem myszy na ikonę Mój komputer na pulpicie i wybierz Właściwości. W oknie Właściwości, naciśnij Menedżer urządzeń w panelu Sprzęt. Naciśnij ikonę + obok kontrolerów dźwięku, video i gier aby otworzyć listę urządzeń. 3. Jak sprawdzić czy pilot zdalnego sterowania TV713X działa prawidłowo? Odp: 1) Musisz sprawdzić czy zainstalowano oprogramowanie TV713X Remote Control. Zobacz rys. 1. 2) Musisz sprawdzić czy sterowniki zostały zainstalowane czy nie. Zobacz FAQ-2. Rys.2 3) Możesz sprawdzić czy ikona TV713X Remote Control jest załadowana w prawym dolnym rogu paska zadań. Zobacz rys. 2. 8
