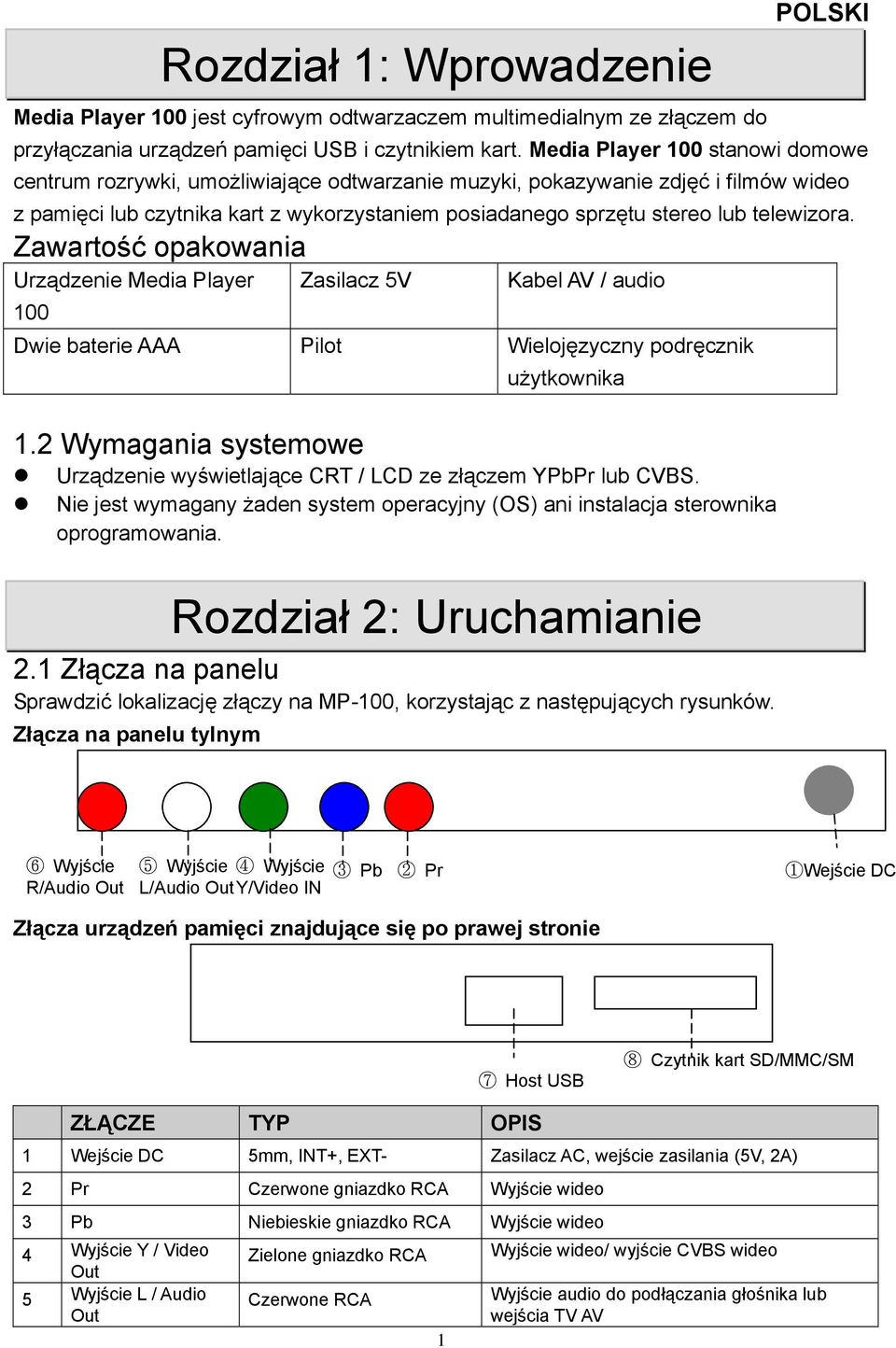

1 Rozdział 1: Wprowadzenie Media Player 100 jest cyfrowym odtwarzaczem multimedialnym ze złączem do przyłączania urządzeń pamięci USB i czytnikiem kart. Media Player 100 stanowi domowe centrum rozrywki, umożliwiające odtwarzanie muzyki, pokazywanie zdjęć i filmów wideo z pamięci lub czytnika kart z wykorzystaniem posiadanego sprzętu stereo lub telewizora. Zawartość opakowania Urządzenie Media Player 100 Zasilacz 5V Kabel AV / audio Dwie baterie AAA Pilot Wielojęzyczny podręcznik użytkownika 1.2 Wymagania systemowe Urządzenie wyświetlające CRT / LCD ze złączem YPbPr lub CVBS. Nie jest wymagany żaden system operacyjny (OS) ani instalacja sterownika oprogramowania. Rozdział 2: Uruchamianie 2.1 Złącza na panelu Sprawdzić lokalizację złączy na MP-100, korzystając z następujących rysunków. Złącza na panelu tylnym 6 Wyjście R/Audio Out 5 Wyjście 4 Wyjście L/Audio Out Y/Video IN 3 Pb 2 Pr 1Wejście DC Złącza urządzeń pamięci znajdujące się po prawej stronie 7 Host USB 8 Czytnik kart SD/MMC/SM ZŁĄCZE TYP OPIS 1 Wejście DC 5mm, INT+, EXT- Zasilacz AC, wejście zasilania (5V, 2A) 2 Pr Czerwone gniazdko RCA Wyjście wideo 3 Pb Niebieskie gniazdko RCA Wyjście wideo 4 Wyjście Y / Video Out 5 Wyjście L / Audio Out Zielone gniazdko RCA Czerwone RCA 1 Wyjście wideo/ wyjście CVBS wideo Wyjście audio do podłączania głośnika lub wejścia TV AV

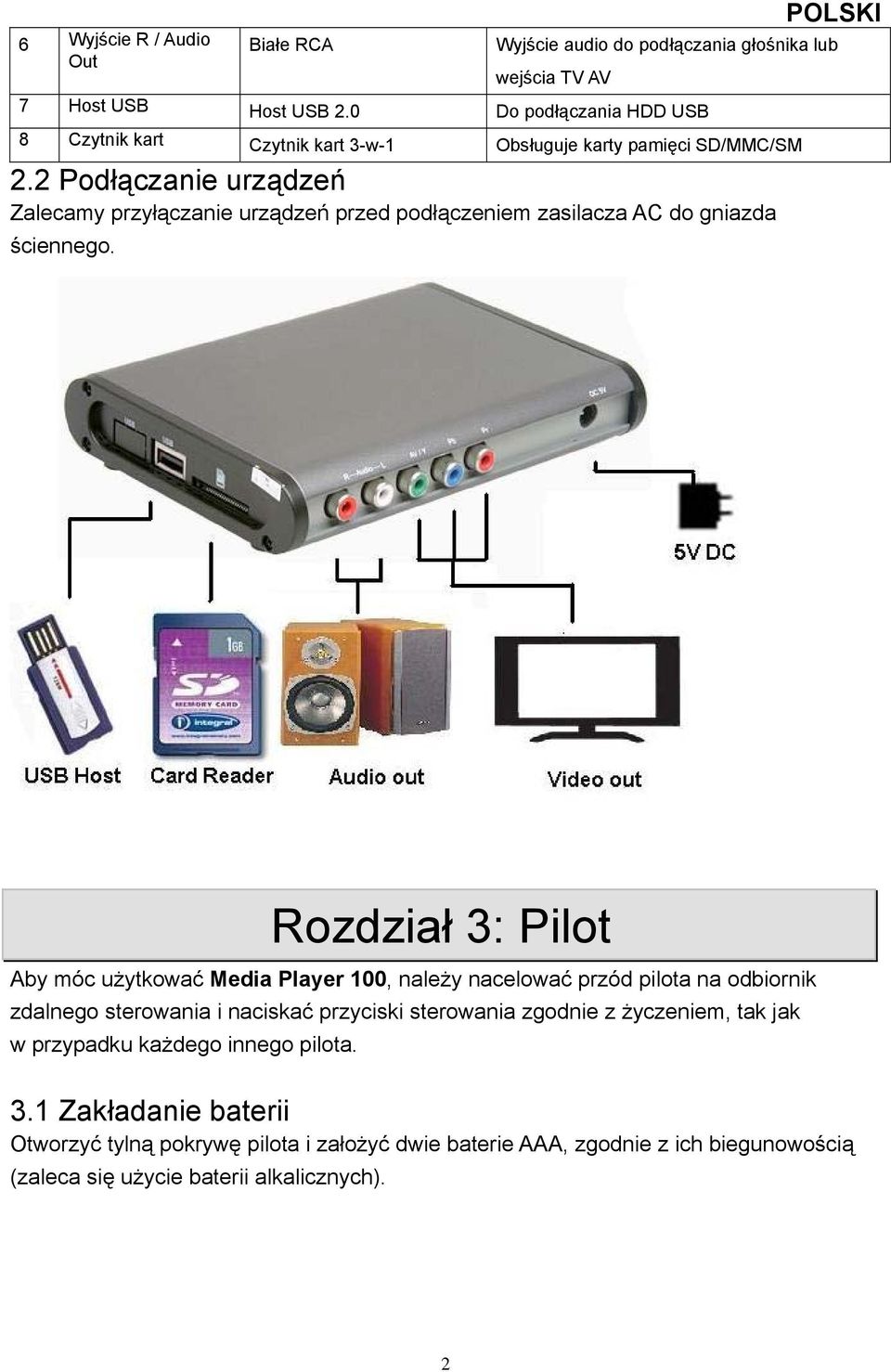

2 6 Wyjście R / Audio Out Białe RCA Wyjście audio do podłączania głośnika lub wejścia TV AV 7 Host USB Host USB 2.0 Do podłączania HDD USB 8 Czytnik kart Czytnik kart 3-w-1 Obsługuje karty pamięci SD/MMC/SM 2.2 Podłączanie urządzeń Zalecamy przyłączanie urządzeń przed podłączeniem zasilacza AC do gniazda ściennego. Rozdział 3: Pilot Aby móc użytkować Media Player 100, należy nacelować przód pilota na odbiornik zdalnego sterowania i naciskać przyciski sterowania zgodnie z życzeniem, tak jak w przypadku każdego innego pilota. 3.1 Zakładanie baterii Otworzyć tylną pokrywę pilota i założyć dwie baterie AAA, zgodnie z ich biegunowością (zaleca się użycie baterii alkalicznych). 2

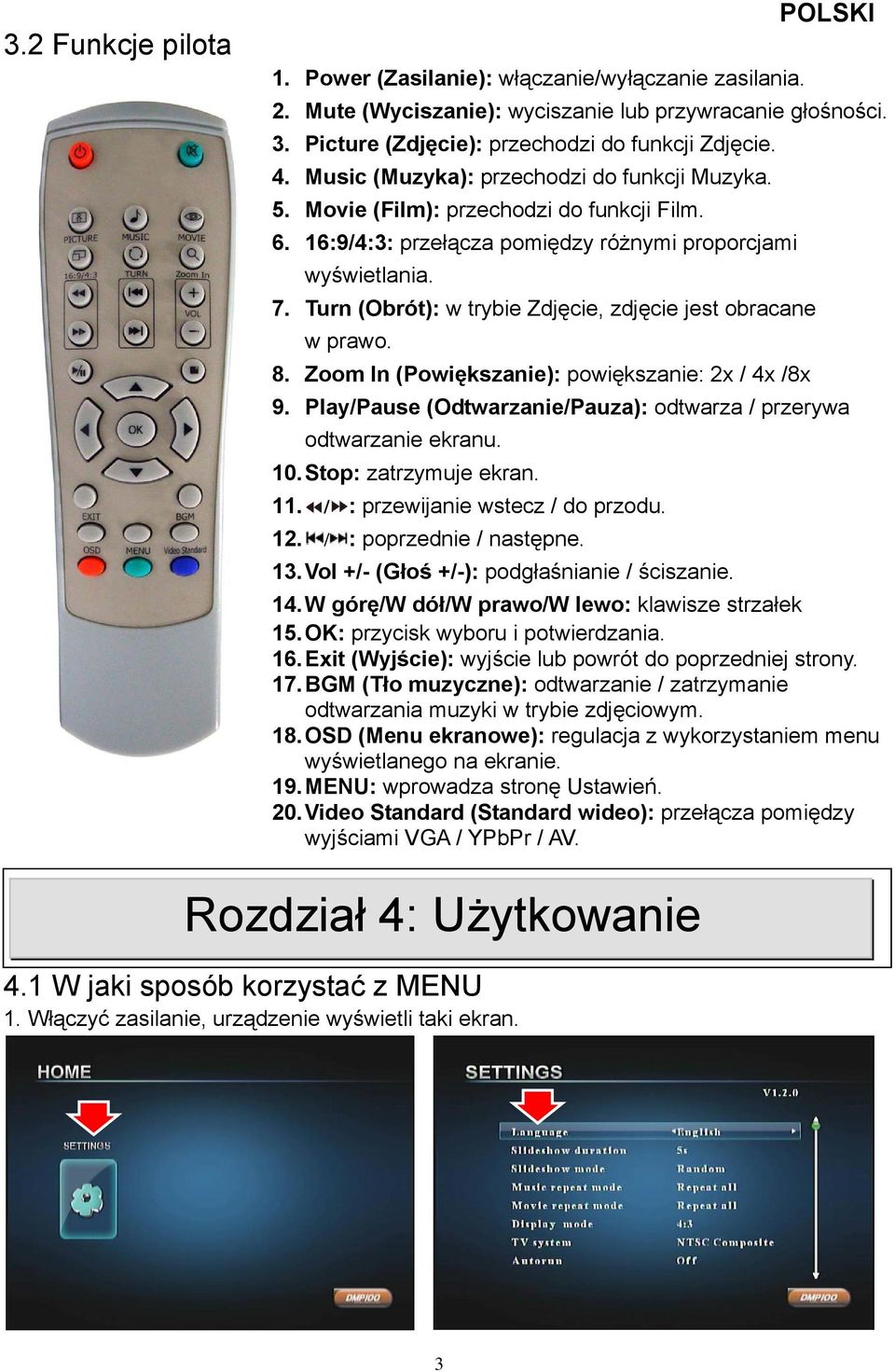

3 3.2 Funkcje pilota 1. Power (Zasilanie): włączanie/wyłączanie zasilania. 2. Mute (Wyciszanie): wyciszanie lub przywracanie głośności. 3. Picture (Zdjęcie): przechodzi do funkcji Zdjęcie. 4. Music (Muzyka): przechodzi do funkcji Muzyka. 5. Movie (Film): przechodzi do funkcji Film :9/4:3: przełącza pomiędzy różnymi proporcjami wyświetlania. 7. Turn (Obrót): w trybie Zdjęcie, zdjęcie jest obracane w prawo. 8. Zoom In (Powiększanie): powiększanie: 2x / 4x /8x 9. Play/Pause (Odtwarzanie/Pauza): odtwarza / przerywa odtwarzanie ekranu. 10. Stop: zatrzymuje ekran. 11. / : przewijanie wstecz / do przodu. 12. / : poprzednie / następne. 13. Vol +/- (Głoś +/-): podgłaśnianie / ściszanie. 14. W górę/w dół/w prawo/w lewo: klawisze strzałek 15. OK: przycisk wyboru i potwierdzania. 16. Exit (Wyjście): wyjście lub powrót do poprzedniej strony. 17. BGM (Tło muzyczne): odtwarzanie / zatrzymanie odtwarzania muzyki w trybie zdjęciowym. 18. OSD (Menu ekranowe): regulacja z wykorzystaniem menu wyświetlanego na ekranie. 19. MENU: wprowadza stronę Ustawień. 20. Video Standard (Standard wideo): przełącza pomiędzy wyjściami VGA / YPbPr / AV. Rozdział 4: Użytkowanie 4.1 W jaki sposób korzystać z MENU 1. Włączyć zasilanie, urządzenie wyświetli taki ekran. 3

4 2. Kliknąć na SETTINGS (USTAWIENIA). 3. Za pomocą pilota wybierać funkcje i kliknąć przycisk OK, by potwierdzić ustawienie. Nacisnąć przycisk Menu na pilocie, by przywrócić poprzednią stronę ustawień menu lub nacisnąć OK, by opuścić ustawianie menu. 4.2 Ustawienia systemowe LANGUAGE (JĘZYK): wybór języka menu OSD: Chinese (chiński) lub English (angielski). Slideshow Duration (Czas trwania pokazu slajdów): ustawianie prędkości zdjęciowego pokazu slajdów. Slideshow Mode (Tryb pokazu slajdów): ustawianie typu zdjęciowego pokazu slajdów. Music Repeat Mode (Tryb powtarzania muzyki): ustawianie czasu odtwarzania muzyki. Movie Repeat Mode (Tryb powtarzania filmu): ustawianie czasu odtwarzania wideo. Display Mode (Tryb wyświetlania): przełączanie pomiędzy trybem wyświetlania 4:3 lub 16:9. TV system (System telewizyjny): ustawianie standardy wyjścia TV. Default (Domyślne): zeruje system do ustawień domyślnych. 4.3 Wybór urządzenia na wejściu 1. Włączyć Media Player Wetknąć urządzenie pamięci USB lub włożyć kartę pamięci, ekran wyświetli odpowiednią pozycję. 3. Zaznaczyć ją i kliknąć przycisk OK. 4.4 Uruchamianie odtwarzacza filmowego 4

5 1. Kliknąć na ikonę Movie (Film). 2. Odnaleźć pożądany plik filmowy i kliknąć przycisk OK. 3. Do regulacji obrazu wideo używać pilota. 4.5 Uruchamianie odtwarzacza muzyki 1. Kliknąć na ikonę Music (Muzyka). 2. Odnaleźć pożądany plik muzyczny i kliknąć przycisk OK. 3. Do regulacji odtwarzania muzyki używać pilota. 4.6 Uruchamianie przeglądarki zdjęć 5

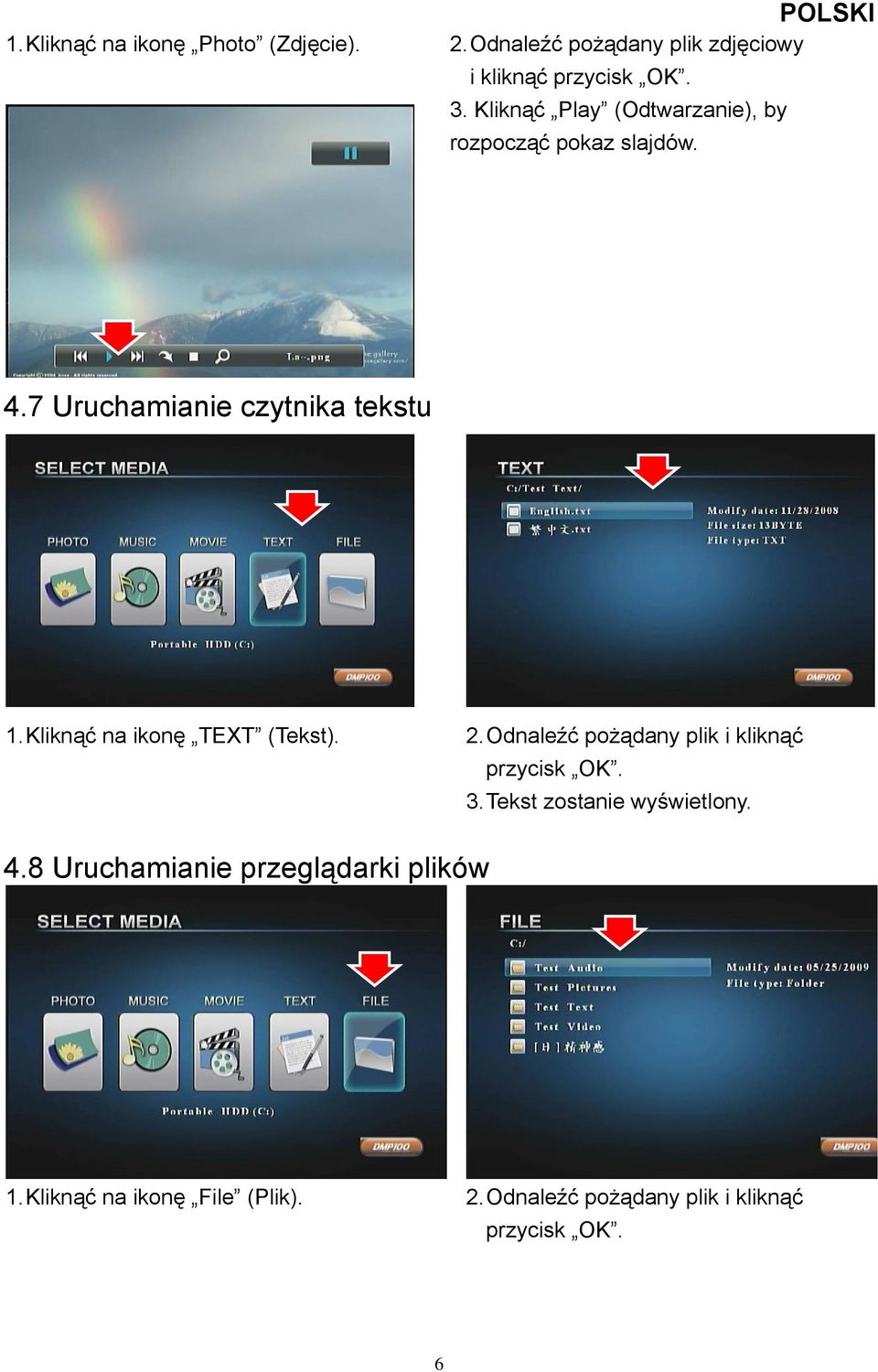

6 1. Kliknąć na ikonę Photo (Zdjęcie). 2. Odnaleźć pożądany plik zdjęciowy i kliknąć przycisk OK. 3. Kliknąć Play (Odtwarzanie), by rozpocząć pokaz slajdów. 4.7 Uruchamianie czytnika tekstu 1. Kliknąć na ikonę TEXT (Tekst). 2. Odnaleźć pożądany plik i kliknąć przycisk OK. 3. Tekst zostanie wyświetlony. 4.8 Uruchamianie przeglądarki plików 1. Kliknąć na ikonę File (Plik). 2. Odnaleźć pożądany plik i kliknąć przycisk OK. 6

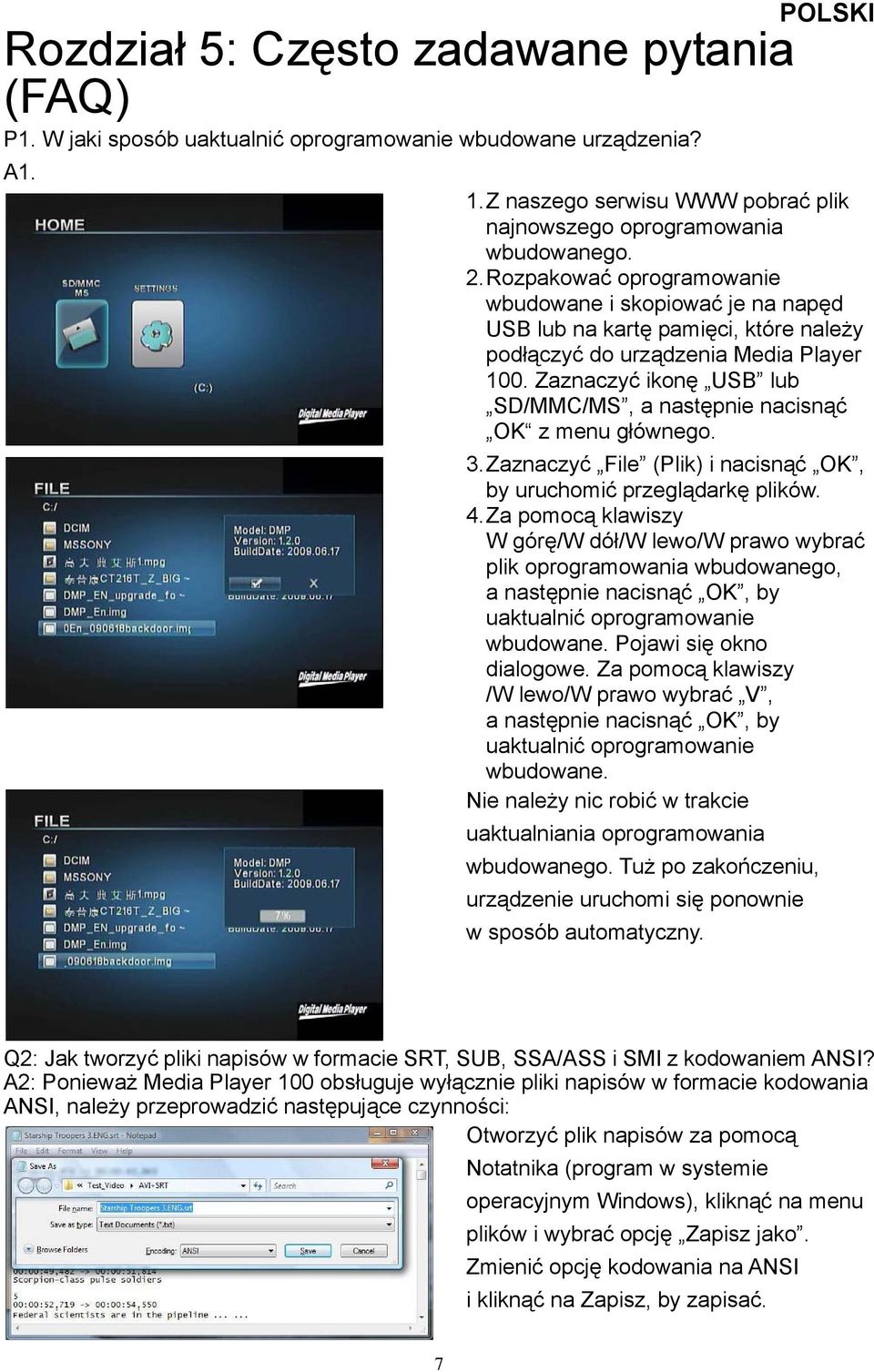

7 Rozdział 5: Często zadawane pytania (FAQ) P1. W jaki sposób uaktualnić oprogramowanie wbudowane urządzenia? A1. 1. Z naszego serwisu WWW pobrać plik najnowszego oprogramowania wbudowanego. 2. Rozpakować oprogramowanie wbudowane i skopiować je na napęd USB lub na kartę pamięci, które należy podłączyć do urządzenia Media Player 100. Zaznaczyć ikonę USB lub SD/MMC/MS, a następnie nacisnąć OK z menu głównego. 3. Zaznaczyć File (Plik) i nacisnąć OK, by uruchomić przeglądarkę plików. 4. Za pomocą klawiszy W górę/w dół/w lewo/w prawo wybrać plik oprogramowania wbudowanego, a następnie nacisnąć OK, by uaktualnić oprogramowanie wbudowane. Pojawi się okno dialogowe. Za pomocą klawiszy /W lewo/w prawo wybrać V, a następnie nacisnąć OK, by uaktualnić oprogramowanie wbudowane. Nie należy nic robić w trakcie uaktualniania oprogramowania wbudowanego. Tuż po zakończeniu, urządzenie uruchomi się ponownie w sposób automatyczny. Q2: Jak tworzyć pliki napisów w formacie SRT, SUB, SSA/ASS i SMI z kodowaniem ANSI? A2: Ponieważ Media Player 100 obsługuje wyłącznie pliki napisów w formacie kodowania ANSI, należy przeprowadzić następujące czynności: Otworzyć plik napisów za pomocą Notatnika (program w systemie operacyjnym Windows), kliknąć na menu plików i wybrać opcję Zapisz jako. Zmienić opcję kodowania na ANSI i kliknąć na Zapisz, by zapisać. 7
