1 Strona 1 z 10 Wskaźniki i złącza urządzenia Zawartość opakowania Podłączenie urządzenia Instalacja oprogramowania Konfiguracja połączenia sieciowego Konfiguracja urządzenia Rejestracja usługi Neostrada lub Net24 ADSL Router Instrukcja instalacji Poniższa instrukcja opisuje TYLKO podstawową instalację urządzenia. Więcej informacji zawartych jest w Instrukcji Obsługi na dołączonej do urządzenia płycie CD ROM. 1. Przedni panel. Na przednim panelu znajdują się diody LED sygnalizujące status operacji wykonywanych przez router. LED Opis funkcji PWR Włączenie zasilania powoduje ciągłe świecenie diody PWR. USB Podłączenie komputera kablem USB powoduje ciągłe świecenie diody USB. 4x 3x 2x 1x Podłączenie innego urządzenia sieciowego (np. PC, switch) do portu 4 powoduje zaświecenie się diody a następnie jej miganie. Podłączenie innego urządzenia sieciowego (np. PC, switch) do portu 3 powoduje zaświecenie się diody a następnie jej miganie. Podłączenie innego urządzenia sieciowego (np. PC, switch) do portu 2 powoduje zaświecenie się diody a następnie jej miganie. Podłączenie innego urządzenia sieciowego (np. PC, switch) do portu 1 powoduje zaświecenie się diody a następnie jej miganie. ADSL Dioda ADSL miga kiedy urządzenie nie jest podłączone do linii ADSL lub w przypadku braku synchronizacji. Zaświecenie diody ADSL oznacza synchronizację modemu ADSL z urządzeniami ADSL (DSLAM) dostawcy usług internetowych ISP. Dioda może być wyłączona jeżeli zostanie wyłączony moduł ADSL.

Więcej informacji zawartych jest w Instrukcji Obsługi na dołączonej do urządzenia płycie CD ROM. 1. Przedni panel.

2 Strona 2 z Tylni panel Na tylnim panelu znajdują się wszystkie gniazda złącz sieciowych, USB, ADSL i zasilania oraz przycisk RESET umożliwiający przywrócenie ustawień fabrycznych. Opakowanie zawiera następujące elementy: - Router ADSL Encore ENDSL-AR4 - Kabel sieciowy Ethernet RJ-45 - Kabel telefoniczny RJ-11 - Kabel USB - Zasilacz - Płyta CD-ROM - Instrukcja obsługi 1. Podłącz linię telefoniczną do gniazda LINE. Jeżeli będziesz używał jeszcze innych urządzeń telefonicznych (np. aparat telefoniczny, faks, itp.) musisz dodatkowo podłączyć splitter umożliwiający rozgałęzienie linii telefonicznej oraz odfiltrowanie zakłóceń. W przypadku korzystania z linii ISDN splitter dodatkowo umożliwi podłączenie routera (gniazdo RJ-11) do linii ISDN (złącze RJ-45). 2. Podłącz komputer lub inne urządzenie sieciowe do gniazda LAN (lub USB). Do gniazd switcha 4 portowego można podłączyć dowolne urządzenie sieciowe pracujące w standardzie Ethernet 10/100 Mb/s ze złączem RJ-45 takie jak komputer wyposażony w kartę Ethernet, hub czy switch. Urządzenie posiada funkcję auto sensing umożliwiającą automatyczny dobór polaryzacji kabla sieciowego. Uwaga! Proszę pamiętać, iż w standardzie Ethernet długoć kabla sieciowego nie może przekraczać 100m. Uwaga! Do gniazda USB można podłączyć komputer wyposażony w interfejs USB. Dany komputer może być podłączony z routerem albo przez kabel sieciowy albo przez USB. PC podłączony do urządzenia zarówno przez sieć Ethernet jak i USB nie będzie posiadał dostępu do routera. 3. Podłącz zasilacz do sieci elektrycznej 230V/50Hz a następnie do gniazda PWR. 4. Zaczekaj aż dioda ADSL zacznie migać. Urządzenie jest gotowe do pracy.

Podłącz linię telefoniczną do gniazda LINE. Jeżeli będziesz używał jeszcze innych urządzeń telefonicznych (np. aparat telefoniczny, faks, itp.

3 Strona 3 z 10 Jeżeli dioda ADSL nie zacznie migać lub świecić wyłącz wtyczkę zasilacza z urządzenia odczekaj 30 sekund i włącz ponownie. W przypadku korzystania z interfejsu USB należy zainstalować sterowniki z dołączonej do urządzenia płyty CD-ROM. Krok 1. Podłącz komputer do routera kablem USB. Krok 2. Po wykryciu połączenia przez system operacyjny kliknij przycisk "Anuluj" ("Cancel"). (dla Windows 98, 98SE, ME)

W przypadku korzystania z interfejsu USB należy zainstalować sterowniki z dołączonej do urządzenia płyty

4 Strona 4 z 10 (dla Windows 2000, XP) Krok 3. Włóż płytę CD-ROM dołączoną do urządzenia. Powinien automatycznie uruchomić się program "Easy Setup". Jeżeli program nie zostanie automatycznie uruchomiony wybierz z menu "Start" opcje "Uruchom...". Następnie wpisz ścieżkę dostępu do pliku autorun.exe znajdującego się w katalogu głównym płyty CD-ROM, np. D:\autorun.exe gdzie D jest domyślnym woluminem napędu CD-ROM. Wybierz opcję Install USB Driver. Easy Setup zawiera opcję: Install USB Driver sterowniki USB dla systemów Windows którą to opcję należy wybrać. Dodatkowo na płytce dostępne są: dokumentacja w języku angielskim, Adobe Acrobat Reader oraz program antywirusowy Panda.

$exe znajdującego się w katalogu głównym płyty CD-ROM, np. D:\autorun.exe gdzie D jest domyślnym woluminem napędu CD-ROM. Wybierz opcję Install USB Driver.$

5 Strona 5 z 10 Krok 4. Po zainstalowaniu sterownika zostanie wyświetlony monit informujący o tym fakcie. Kliknij "OK" aby zakończyć proces instalacji. (dla Windows 98, 98SE, ME) (dla Windows 2000, XP) Krok 5. Po restarcie komputera zainstalowane urządzenie powinno zostać umieszczone w Menadżerze urządzeń w zakładce Karty sieciowe oraz Kontrolery Uniwersalnej Magistrali Szeregowej. W przypadku połączenia USB podczas instalacji sterowników ADSL USB Network Adapter automatycznie zostanie skonfigurowany protokół TPC/IP. W przypadku połączenia Ethernet użytkownik musi ją przeprowadzić samodzielnie. W tym celu należy wybrać właściwości połączenia sieciowego a następnie protokołu TCP/IP oraz zaznaczyć opcję "Uzyskaj adres IP automatycznie i "Uzyskaj adres serwera DNS automatycznie".

Po restarcie komputera zainstalowane urządzenie powinno zostać umieszczone w Menadżerze urządzeń w zakładce Karty sieciowe oraz Kontrolery Uniwersalnej Magistrali Szeregowej.

6 Strona 6 z 10 W przypadku Windows 98 należy: w zakładce Adres IP zaznaczyć opcję "Automatycznie uzyskaj adres IP", w zakładce Brama usunąć wszystkie wpisy oraz w zakładce DNS zaznaczyć opcję "Wyłącz DNS". 1. Uruchom przeglądarkę Internetową, w polu adres wpisz Na ekranie pojawi się monit logowania. Wprowadź nazwę użytkownika (domyślnie admin) oraz hasło (domyślnie conexant).

"Wyłącz DNS". 1. Uruchom przeglądarkę Internetową, w polu adres wpisz http://10.0.0.2.

7 Strona 7 z Na ekranie powinna zostać wyświetlona poniższa strona konfiguracji urządzenia: 3. Z menu Configuration wybierz funkcję WAN. Następnie w polu Adapter wybierz Pvc 0 (ustawienie domyślne) i kliknij przycisk Submit. 4. Zostanie wyświetlone poniższe okno konfiguracji interfejsu WAN. Wprowadź w pola Vpi, Vci i Encapsulation wartości otrzymane od operatora telekomunikacyjnego, w polu Service Name dowolną nazwę (np. Neostrada), następnie w pola Username swoją nazwę użytkownika a w Password swoje hasło. Proszę zaznaczyć opcję Automatic Reconnect

Zostanie wyświetlone poniższe okno konfiguracji interfejsu WAN.

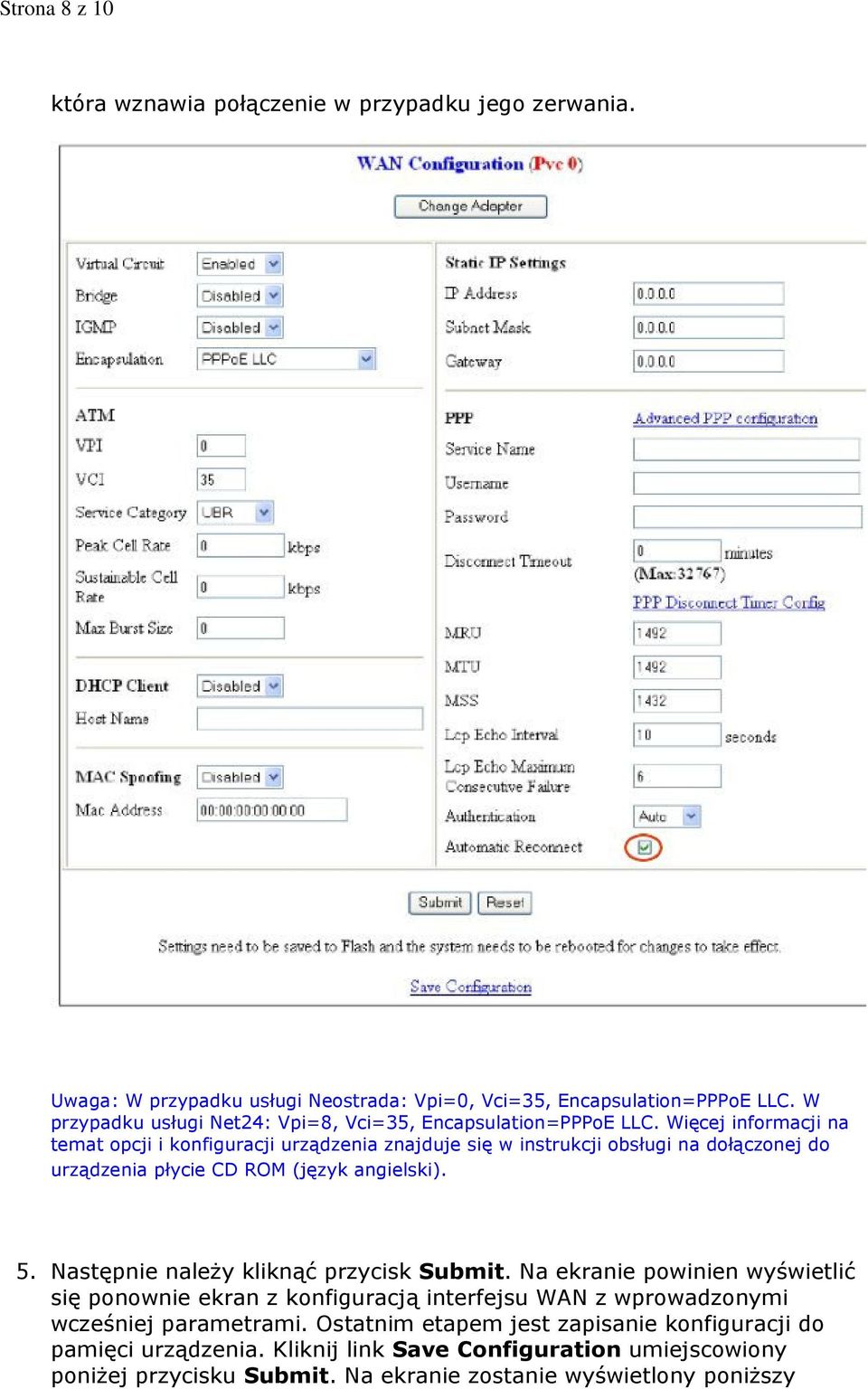

8 Strona 8 z 10 która wznawia połączenie w przypadku jego zerwania. Uwaga: W przypadku usługi Neostrada: Vpi=0, Vci=35, Encapsulation=PPPoE LLC. W przypadku usługi Net24: Vpi=8, Vci=35, Encapsulation=PPPoE LLC. Więcej informacji na temat opcji i konfiguracji urządzenia znajduje się w instrukcji obsługi na dołączonej do urządzenia płycie CD ROM (język angielski). 5. Następnie należy kliknąć przycisk Submit. Na ekranie powinien wyświetlić się ponownie ekran z konfiguracją interfejsu WAN z wprowadzonymi wcześniej parametrami. Ostatnim etapem jest zapisanie konfiguracji do pamięci urządzenia. Kliknij link Save Configuration umiejscowiony poniżej przycisku Submit. Na ekranie zostanie wyświetlony poniższy

Więcej informacji na temat opcji i konfiguracji urządzenia znajduje się w instrukcji obsługi na dołączonej do urządzenia płycie CD ROM (język angielski). 5.

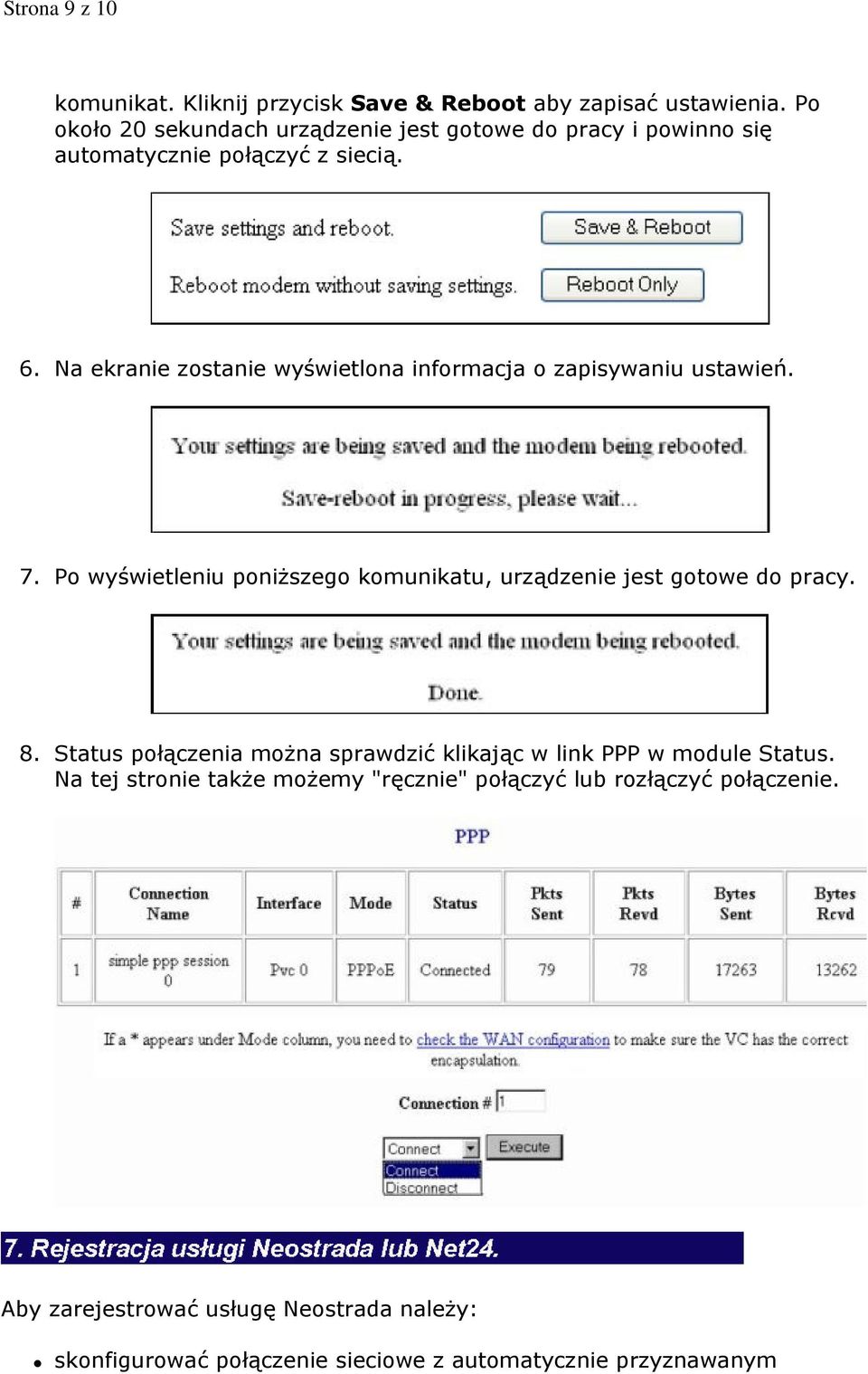

9 Strona 9 z 10 komunikat. Kliknij przycisk Save & Reboot aby zapisać ustawienia. Po około 20 sekundach urządzenie jest gotowe do pracy i powinno się automatycznie połączyć z siecią. 6. Na ekranie zostanie wyświetlona informacja o zapisywaniu ustawień. 7. Po wyświetleniu poniższego komunikatu, urządzenie jest gotowe do pracy. 8. Status połączenia można sprawdzić klikając w link PPP w module Status. Na tej stronie także możemy "ręcznie" połączyć lub rozłączyć połączenie. Aby zarejestrować usługę Neostrada należy: skonfigurować połączenie sieciowe z automatycznie przyznawanym

Na ekranie zostanie wyświetlona informacja o zapisywaniu ustawień. 7. Po wyświetleniu poniższego komunikatu, urządzenie jest gotowe do pracy. 8.

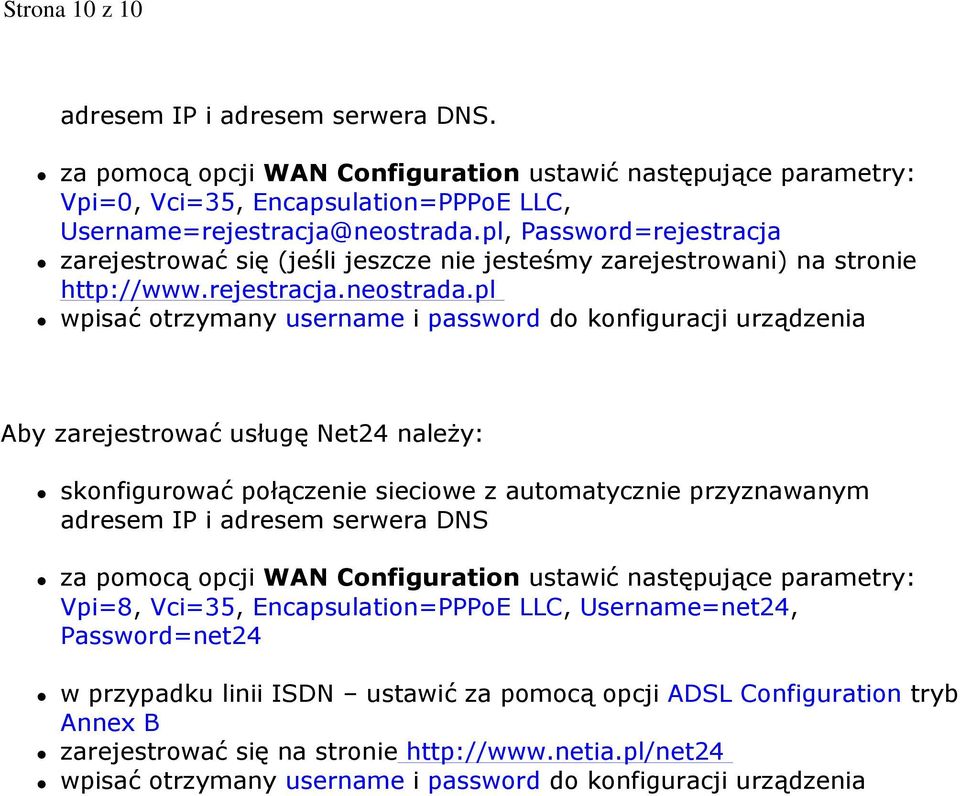

10 Strona 10 z 10 adresem IP i adresem serwera DNS. za pomocą opcji WAN Configuration ustawić następujące parametry: Vpi=0, Vci=35, Encapsulation=PPPoE LLC, Username=rejestracja@neostrada.pl, Password=rejestracja zarejestrować się (jeśli jeszcze nie jesteśmy zarejestrowani) na stronie wpisać otrzymany username i password do konfiguracji urządzenia Aby zarejestrować usługę Net24 należy: skonfigurować połączenie sieciowe z automatycznie przyznawanym adresem IP i adresem serwera DNS za pomocą opcji WAN Configuration ustawić następujące parametry: Vpi=8, Vci=35, Encapsulation=PPPoE LLC, Username=net24, Password=net24 w przypadku linii ISDN ustawić za pomocą opcji ADSL Configuration tryb Annex B zarejestrować się na stronie wpisać otrzymany username i password do konfiguracji urządzenia

pl wpisać otrzymany username i password do konfiguracji urządzenia Aby zarejestrować usługę Net24 należy: skonfigurować połączenie sieciowe z automatycznie przyznawanym adresem IP i adresem serwera
