1 NBG318S Series Bezprzewodowy router Super G HomePlug AV Skrócona instrukcja obsługi Wersja 3.60 Listopad 2007 Wydanie 2 DOMYŚLNE LOGOWANIE Adres IP: Hasło: 1234 Copyright All rights reserved.

2 Przegląd Router NBG318Sv2 pozwala: Skonfigurować szybką sieć bezprzewodową zgodną ze standardami IEEE 802.1b/g, innymi produktami obsługującymi Super G oraz szeroką gamą standardów szyfrowania (A). Wykorzystać funkcję Wi-Fi Protected Setup (WPS) do zabezpieczenia sieci bezprzewodowej jednym naciśnięciem przycisku. Skonfigurować sieć przy użyciu standardowej domowej instalacji elektrycznej i podłączyć do niej inne produkty zgodne ze standardem HomePlug AV (B). Użyć przycisku ENCRYPT do skonfigurowania sieci HomePlug AV. Skonfigurować sieć przewodową i bezprzewodową z zaporą i filtrowaniem treści (C). W niniejszej skróconej instrukcji obsługi wyjaśniono, jak: 1. Skonfigurować sprzęt (strona 3) 2. Połączyć się z routerem NBG318Sv2 z poziomu komputera (strona 4) 3. Skonfigurować dostęp bezprzewodowy i dostęp do Internetu za pomocą kreatora (strona 5) 4. Skonfigurować sieć bezprzewodową (strona 11) 5. Skonfigurować sieć HomePlug AV za pomocą przycisku ENCRYPT (strona 12) Szczegółowe informacje o wszystkich funkcjach routera NBG318Sv2 można znaleźć w instrukcji użytkownika na dołączonej płycie CD. Jeśli po włożeniu płyty do stacji nie pojawi się okno programu, należy otworzyć Eksploratora Windows (ikona Mój komputer), przejść do stacji CD-ROM (często jest to stacja D) i odszukać instrukcję użytkownika.

3 1. Konfigurowanie sprzętu W celu przeprowadzenia wstępnej konfiguracji należy wykonać następujące połączenia: 1. WAN: Połączyć port WAN routera NBG318S do portu Ethernet urządzenia, które zapewnia dostęp do Internetu (na przykład routera lub modemu) za pomocą kabla ethernetowego. 2. LAN: Połączyć port Ethernet komputera do portu LAN routera NBG318S za pomocą kabla ethernetowego dołączonego do opakowania. 3. POWER: Połączyć gniazdo POWER routera z odpowiednim gniazdkiem elektrycznym za pomocą kabla zasilającego dołączonego do opakowania. Kabel ten jednocześnie stanowi połączenie HomePlug AV. Wskaźniki LED (światła) Należy przyjrzeć się wskaźnikom LED. Po podłączeniu zasilania wskaźnik ( ) miga, a kiedy urządzenie jest gotowe do pracy, zaczyna świecić w sposób ciągły. Wskaźniki LAN ( ) zapalają się po wykonaniu poprawnych połączeń LAN. Jeżeli wskaźnik zasilania ( ) albo wskaźniki LAN ( ) nie zapalają się, należy sprawdzić, czy połączenia są poprawne. Jeśli to nie pomoże, należy odłączyć router NBG318S od źródła prądu, zaczekać kilka sekund i podłączyć? go ponownie.

4 2. Łączenie się z routerem NBG318S z poziomu komputera Aby skorzystać z kreatora, trzeba połączyć się z routerem NBG318S z poziomu komputera. Kreator pomaga skonfigurować ustawienia sieci bezprzewodowej i dostępu do Internetu. 1. Uruchomić przeglądarkę internetową, taką jak Internet Explorer. Wprowadzić adres jak pokazano na rysunku. 2. Pojawi się okno Password. Należy wprowadzić hasło (domyślnie 1234) i kliknąć przycisk Login. Jeśli ekran logowania nie pojawi się, należy sprawdzić, czy komputer jest skonfigurowany do automatycznego uzyskiwania adresu IP. Jeśli to nie pomoże, należy sprawdzić ustawienia zabezpieczeń przeglądarki (więcej informacji na temat obu tych sugestii można znaleźć w dodatku do instrukcji użytkownika). 3. Zmienić hasło i kliknąć przycisk Apply. 4. W razie potrzeby zmienić język, a następnie kliknąć przycisk Go to Wizard Setup, aby przeprowadzić wstępną konfigurację routera NBG318S.

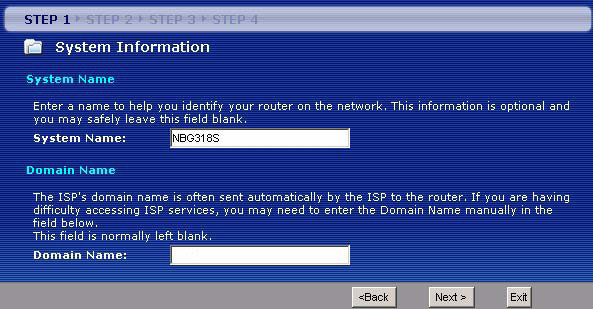

5 3. Konfigurowanie sieci bezprzewodowej i dostępu do Internetu za pomocą kreatora Na poszczególnych ekranach kreatora należy wprowadzić ustawienia internetowe dokładnie w takiej postaci, w jakiej zostały podane przez dostawcę usług internetowych. Należy kliknąć przycisk Next, aby kontynuować, albo przycisk Back, aby wrócić do poprzedniego ekranu. W razie kliknięcia przycisku Back informacje wprowadzone na bieżącym ekranie zostaną utracone. 1. Jeśli język nie został jeszcze wybrany, należy zrobić to teraz, a następnie kliknąć przycisk Next. 2. Kliknąć przycisk Next, aby przejść do następnego ekranu kreatora. 3. Informacje na tym ekranie są opcjonalne. Można od razu kliknąć przycisk Next.

6 Ustawienia sieci bezprzewodowej Aby skonfigurować ustawienia sieci bezprzewodowej w routerze NBG318S, należy wykonać opisane niżej czynności. 1. Name (SSID): Wprowadzić opisową nazwę sieci bezprzewodowej. 2. Security: Najłatwiejszym sposobem ustawienia zabezpieczeń jest wybranie opcji Auto. Opcja ta używa standardu WPA-PSK, który zapewnia wysoki poziom bezpieczeństwa. Jeśli do sieci bezprzewodowej mają zostać dodane urządzenie, które nie obsługują WPA-PSK, konieczne będzie wybranie innego typu zabezpieczeń. Więcej informacji na ten temat można znaleźć w instrukcji użytkownika. 3. Channel Selection: Można wybrać inny kanał bezprzewodowy, aby uniknąć interferencji z innymi punktami dostępowymi. Router NBG318S i urządzenia bezprzewodowe w sieci muszą używać tego samego kanału. Należy zanotować wartości Name (SSID), Security oraz Channel Selection do późniejszego użytku, ponieważ router NBG318S i inne urządzenia w sieci bezprzewodowej muszą używać takich samych ustawień. Kliknąć przycisk Next. 4. W razie wybrania opcji Auto pojawi się wyskakujące okno. Należy zanotować wartość Pre- Shared Key (współużytkowanego klucza) i kliknąć przycisk OK.

7 Konfigurowanie dostępu do Internetu Aby skonfigurować połączenie internetowe routera NBG318S, należy wykonać opisane niżej czynności Wybieranie typu połączenia 1. Kreator spróbuje wykryć typ połączenia z dostawcą usług internetowych (ISP), co może potrwać kilka minut. 2. Jeśli kreator wykryje typ połączenia, pojawi się jeden z trzech pokazanych poniżej ekranów. W przeciwnym razie trzeba będzie wybrać typ połączenia z listy rozwijanej (A). 3. Jeśli dostawca usług internetowych podał ustawienia dostępu do Internetu, należy wpisać je na wyświetlonym ekranie kreatora. W przeciwnym razie należy pozostawić ustawienia domyślne i kliknąć przycisk Next, aby przejść do kolejnego ekranu. A Jeśli nie wiadomo, jaki jest typ połączenia i jak skonfigurować ustawienia, należy skontaktować się z dostawcą usług internetowych.

8 3.2. Ustawianie adresu IP portu WAN Adres IP przypomina adres domu: umożliwia wysyłanie wiadomości do innych urządzeń oraz ich odbieranie. Należy skonfigurować adres IP routera, aby mógł on komunikować się z innymi urządzeniami w sieci WAN. 1. Jeśli dostawca usług internetowych nie przyznał stałego adresu IP, należy wybrać opcję Get automatically from your ISP i kliknąć przycisk Next, a następnie przejść do podrozdziału 3.3. Jeśli dostawca przyznał stały adres IP, należy wybrać opcję Use fixed IP address provided by your ISP. Kliknąć przycisk Next. 2. W zależności od typu połączenia może pojawić się jeden z dwóch ekranów. 3. Na wyświetlonym ekranie wprowadzić adres IP portu WAN oraz (w zależności od ekranu) maskę podsieci WAN (My WAN IP Subnet Mask) i adres IP bramy (Gateway IP Address) podany przez dostawcę usług internetowych. 4. Jeśli dostawca podał ustawienia serwera DNS, należy wpisać je na wyświetlonym ekranie. W przeciwnym razie należy pozostawić ustawienia domyślne i kliknąć przycisk Next.

9 3.3. Ustawianie adresu MAC portu WAN Adres MAC przypomina numer identyfikacyjny, który jednoznacznie wskazuje router NBG318S. Niektórzy dostawcy usług internetowych uwierzytelniają adresy MAC. Można określić adres MAC, który będzie widoczny dla dostawcy usług internetowych. W tym celu należy wybrać jedną z opcji na pokazanym niżej ekranie. Wybrać opcję Factory Default, aby użyć ustawionego fabrycznie, domyślnego adresu MAC. Wybrać opcję Clone the Computer s MAC Address, aby skopiować adres MAC jednego z komputerów w sieci LAN. Należy wpisać adres IP komputera, którego adres MAC ma zostać skopiowany. Zaleca się skopiować adres MAC jednego z komputerów w sieci LAN nawet w przypadku, gdy dostawca usług obecnie nie uwierzytelnia adresów MAC. Wybrać opcję Set WAN MAC Address i wprowadzić żądany adres MAC Konfigurowanie zarządzania pasmem Funkcja zarządzania pasmem przyznaje różne priorytety różnym rodzajom ruchu sieciowego. Na przykład transmisja wideo wymaga wysokiego priorytetu, a pocztę e- mail można przesyłać z niskim priorytetem. Należy zaznaczyć opcję Enable BM for all traffic automatically, aby router NBG318S stosował zarządzanie pasmem do ruchu sieciowego. Kliknąć przycisk Next.

10 3.5. Stosowanie ustawień kreatora Należy wykonać opisane niżej czynności, aby zakończyć działanie kreatora. 1. Kliknąć przycisk Apply, aby zapisać zmiany. 2. Kliknąć przycisk Finish, aby zakończyć działanie kreatora. Jeśli wystąpią problemy z dostępem do Internetu, należy postępować według wskazówek wyświetlonych na ekranie. 3. Gratulacje! Teraz można otworzyć przeglądarkę WWW, taką jak Internet Explorer, i odwiedzić ulubioną witrynę Jeśli komputer jest podłączony do jednego z portów LAN routera NBG318S, ale nie ma dostępu do Internetu, należy sprawdzić poprawność połączeń. Następnie należy wyłączyć router, odczekać kilka sekund i włączyć go ponownie. Jeśli to nie pomoże, należy ponownie zalogować się w konfiguratorze WWW i sprawdzić, czy wszystkie informacje zostały wpisane poprawnie. Więcej sugestii można znaleźć w instrukcji użytkownika.

11 4. Konfigurowanie sieci bezprzewodowej Teraz można nawiązać bezprzewodowe połączenie między komputerem a routerem NBG318S i uzyskać dostęp do Internetu. Jeśli w routerze włączone są zabezpieczenia, będą potrzebne wartości Network Name (SSID) oraz Pre-Shared Key ustawione w poprzednim rozdziale. Procedurę nawiązywania połączenia opisano na przykładzie Windows XP. 1. Kliknąć prawym przyciskiem myszy ikonę adaptera bezprzewodowego, która znajduje się w prawym dolnym rogu monitora. Wybrać polecenie View Available Wireless Networks. 2. Wybrać nazwę SSID przypisaną routerowi NBG318S i kliknąć przycisk Connect (A). A 3. Jeśli w routerze skonfigurowane są zabezpieczenia, pojawi się pytanie o klucz sieciowy. Należy wprowadzić wartość Pre-Shared Key skonfigurowaną w poprzednim podrozdziale i kliknąć przycisk Connect (B). Nawiązywanie połączenia z siecią bezprzewodową może zająć kilka minut. B 4. Komputer powinien teraz być połączony bezprzewodowo z routerem NBG318S.

12 ? Jeśli nie można połączyć się bezprzewodowo z routerem NBG318S, należy sprawdzić, czy prawidłowo wpisano nazwę sieci i wartość klucza. Jeśli to nie pomoże, należy upewnić się, że adapter sieciowy jest włączony; w tym celu należy kliknąć ikonę adaptera i wybrać polecenie Enable. Więcej sugestii można znaleźć w instrukcji użytkownika. 5. Konfigurowanie sieci HomePlug AV za pomocą przycisku ENCRYPT Przycisk ENCRYPT służy do konfigurowania bezpiecznego połączenia między routerem NBG318S a innym produktem HomePlug AV wyposażonym w przycisk ENCRYPT (poniżej dla przykładu pokazano urządzenie PLA-400 v2). Urządzenia Powerline należy podłączać pojedynczo. 1. Ustawić produkty obok siebie, aby zdążyć skonfigurować je oba. Po naciśnięciu przycisku ENCRYPT na pierwszym urządzeniu trzeba nacisnąć przycisk ENCRYPT na drugim przed upływem 120 sekund. W razie potrzeby można odłączyć urządzenia od komputera lub modemu (albo od innych urządzeń sieciowych), ale muszą one być podłączone do gniazdek elektrycznych. 2. Nacisnąć przyciski ENCRYPT z tyłu obu urządzeń i przytrzymać je przez co najmniej 10 sekund. Powoduje to ustawienie losowej nazwy sieci. 3. Nacisnąć przycisk ENCRYPT z tyłu jednego urządzenia i przytrzymać go przez 1-2 sekundy. 4. Powtórzyć krok 3. w drugim urządzeniu. Trzeba to zrobić w ciągu 120 sekund od naciśnięcia przycisku ENCRYPT w pierwszym urządzeniu. 5. Zaczekać około minuty, aż urządzenia się połączą. Kiedy połączenie zostanie nawiązane pomyślnie, zapalą się wskaźniki HomePlug ( ) na obu urządzeniach.

13 ? Jeśli wskaźniki HomePlug ( ) na obu urządzeniach nie zapalą się, oznacza to, że urządzenia nie są połączone. Należy powtórzyć kroki 3. i 4. powyższej procedury. Jeśli to nie pomoże, należy użyć narzędzia konfiguracyjnego urządzenia PLA-4xx Series. Więcej informacji można znaleźć w instrukcji użytkownika. 6. Aby dodać kolejne urządzenia do sieci, należy powtórzyć kroki 2., 3. i 4. powyższej procedury, używając urządzenia już podłączonego do sieci oraz urządzenia, które ma zostać podłączone. 7. Jeśli w 1. kroku powyższej procedury odłączono komputer lub modem (albo inny produkt sieciowy podłączony do routera NBG318S), można je teraz podłączyć ponownie. Informacje na ten temat znajdują się w rozdziale 1. Powyższa procedura powoduje utworzenie sieci domowej między dwoma (lub wieloma) adapterami HomePlug AV oraz produktami podłączonymi do tych urządzeń, takimi jak komputery lub modemy sieciowe. Jeśli połączenie internetowe zostało skonfigurowane prawidłowo, teraz można użyć komputera, aby uzyskać dostęp do Internetu. Oglądanie certyfikatów produktu 1. Przejść pod adres 2. Na stronie głównej firmy ZyXEL wybrać z listy rozwijanej swój produkt, aby przejść do poświęconej mu strony. 3. Na stronie produktu wybrać żądany certyfikat.
